1 P R O G R A M F U N K C J O N A L N O - UŻYTKOWY NAZWA ZAMÓWIENIA: PRZEBUDOWA BOISKA PRZY LICEUM OGÓLNOKSZTAŁCĄCYM NR XXII PRZY UL. STAFFA 111 WRAZ Z ZAGOSPODAROWANIEM I OGRODZENIEM TERENUI ADRES OBIEKTU BUDOWLANEGO: WARSZAWA, UL. STAFFA 111 NAZWY I KODY CPV: Usługi architektoniczne w zakresie obiektów budowlanych Roboty budowlane w zakresie budowy obiektów sportowych ZAMAWIAJĄCY: URZĄD DZIELNICY BIELANY M. ST. WARSZAWY UL. ŻEROMSKIEGO 29, WARSZAWA OPRACOWANIE: Izabella Krawczyk SPIS ZAWARTOŚCI: CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO UŻYTKOWEGO CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO UŻYTKOWEGO DOKUMENTACJA FOTOGRAFICZNA CZĘŚĆ RYSUNKOWA Warszawa, 17 czerwiec 2015

2 SPIS ZAWARTOŚCI PROGRAMU FUNKCJONALNO UŻYTKOWEGO 1. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO UŻYTKOWEGO 1.1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.2. OPIS STANU ISTNIEJACEGO 1.3. PARAMETRY OKREŚLAJĄCE WIELKOŚĆ OBIEKTU, ZAKRES ROBÓT BUDOWLANYCH 1.4. OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO UŻYTKOWE OBIEKTU POWIERZCHNIE/ILOŚCI POSZCZEGÓLNYCH ELEMENTÓW ZAGOSPODAROWANIA FRAGMENTU DZIAŁKI OKREŚLENIE WIELKOŚCI MOŻLIWYCH PRZEKROCZEŃ LUB POMNIEJSZENIA PRZYJETYCH PARAMETRÓW POWIERZCHNI I KUBATUR LUB WSKAŹNIKÓW 1.5. WYMAGANIA ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA CECHY OBIEKTU DOTYCZĄCE ROZWIĄZAŃ BUDOWLANO KONSTRUKCYJNYCH I WSKAŹNIKÓW EKONOMICZNYCH TEREN REKREACYJNO - SPORTOWY CIĄGI KOMUNIKACYJNE PRACE AGROTECHNICZNE, UKSZTAŁTOWANIE TERENU 1.6. OGÓLNE WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 2. CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO UŻYTKOWEGO 2.1 Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów 2.2 Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane 2.3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego 2.4. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych a) Kopia mapy zasadniczej b) Wyniki badań gruntowo-wodnych na terenie budowy dla potrzeb posadowienia obiektów c) Zalecenia konserwatora zabytków d) Inwentaryzacja zieleni e) Dane dotyczące zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska f) Pomiary ruchu drogowego, hałasu i innych uciążliwości g) Inwentaryzacje lub dokumentację obiektów budowlanych, jeżeli podlegają one przebudowie, odbudowie, rozbudowie, nadbudowie, rozbiórkom lub remontom zakresie architektury, konstrukcji, instalacji i urządzeń technologicznych, a także wskazania zamawiającego dotyczące zachowania urządzeń naziemnych i podziemnych oraz obiektów przewidzianych do rozbiórki i ewentualne uwarunkowania tych rozbiórek h) Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejących sieci wodociągowych, kanalizacyjnych, cieplnych, gazowych, energetycznych i teletechnicznych oraz dróg samochodowych, kolejowych lub wodnych i) Dodatkowe wytyczne inwestorskie i uwarunkowania związane z budową i jej przeprowadzeniem 3. DOKUMENTACJA FOTOGRAFICZNA 4. CZĘŚĆ RYSUNKOWA RYS. NR 1: KOPIA MAPY ZASADNICZEJ RYS. NR 2: INWENTARYZACJA ZIELENI RYS. NR 3: SYTUACJA 2

3 1. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO - UŻYTKOWEGO 1.1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Zamówienie: Przebudowa boiska przy Liceum Ogólnokształcącym Nr XXII przy ulicy Staffa 111 obejmuje wykonanie kompletnej dokumentacji projektowej zgodnie z niniejszym opisem przedmiotu zamówienia oraz uzyskanie niezbędnych decyzji, opinii i pozwoleń wraz z wykonaniem robót budowlanych w pełnym zakresie. W ramach zadania wykonawca powinien zgodnie z przedmiotowym programem wykonać: projekt budowlany, projekt gospodarki zielenią na terenie boiska pod kątem jej zagospodarowania, roboty budowlane polegające na budowie terenu rekreacyjno sportowego wraz z ciągami komunikacyjnymi, zagospodarowaniem terenu oraz dostarczeniem, montażem wyposażenia i sprzętu rekreacyjnego. Ogrodzenie nie wchodzi w obecnie realizowany zakres robót. Wszelkie wskazania i propozycje rozwiązań zawarte w niniejszym opracowaniu stanowią minimalne wymagania jakościowe i funkcjonalne i należy je traktować, jako sugestie Inwestora. Prace projektowe i roboty budowlane muszą być wykonane zgodnie z wymaganiami obowiązujących polskich przepisów, norm i instrukcji. Nie wyszczególnienie w niniejszych wymaganiach zamawiającego jakichkolwiek obowiązujących aktów prawnych nie zwalnia wykonawcy od ich stosowania. Zamówienie obejmuje: sporządzenie projektu wykonawczego i specyfikacji technicznych wykonania i odbioru robót budowlanych (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 ( Dz. U ) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych), uzyskanie niezbędnych decyzji, opinii i pozwoleń właściwych organów, niezbędnych do wykonania i odbioru całości zadania, uzyskanie wszystkich niezbędnych opinii, uzgodnień i sprawdzenia rozwiązań projektowych w zakresie wynikającym z przepisów oraz oświadczenia o wzajemnym skoordynowaniu technicznym opracowań projektowych, które powinny być wykonane przez osoby posiadające uprawnienia budowlane do projektowania w odpowiedniej specjalności praz projektanta (w rozumieniu przepisów ustawy Prawo Budowlane ), wykonanie projektu gospodarki zielenią na terenie boiska pod kątem jej zagospodarowania (pozostawienie, wycinka, przesadzenie, pielęgnacja). 3

4 W przypadku konieczności wycinki drzew Zamawiający ponosi ewentualne opłaty administracyjne pełnienie nadzoru autorskiego, wykonanie robót budowlanych na podstawie wykonanych projektów. Dokumentacja projektowa powinna: być wykonana w stanie kompletnym z punktu widzenia celu, któremu ma służyć oraz zgodnie z obowiązującymi przepisami i normami. Na jej podstawie realizowany będzie pełny zakres robót budowlanych niezbędnych dla użytkowania obiektu zgodnie z jego przeznaczeniem, w swojej treści określać przedmiot zamówienia, w tym w szczególności technologię robót, materiały i urządzenia a także parametry techniczne i funkcjonalne przyjętych rozwiązań materiałowych, wybranej technologii, urządzeń i wyposażenia w sposób nie utrudniający uczciwej konkurencji oraz nie może opisywać przedmiotu zamówienia przez wskazanie znaków towarowych, patentów lub pochodzenia, chyba, że jest uzasadnione specyfiką przedmiotu zamówienia, opisywać przedmiot zamówienia za pomocą cech technicznych i jakościowych, przy przestrzeganiu Polskich Norm przenoszących europejskie normy zharmonizowane. Wszystkie niezbędne opinie, uzgodnienia i sprawdzenia rozwiązań projektowych w zakresie wynikającym z przepisów, oraz oświadczenia o wzajemnym skoordynowaniu technicznym opracowań projektowych powinny być wykonane przez osoby posiadające uprawnienia budowlane do projektowania w odpowiedniej specjalności, zapewniające uwzględnienie zawartych w przepisach zasad bezpieczeństwa i ochrony zdrowia w procesie budowy zespołu boisk sportowych, dokumentacja projektowa powinna być odrębnym opracowaniem, w którym wydzielone będą tomy zgodnie z przyjętą systematyką podziału robót budowlanych. Nazwy i kody grup robót, klas robót, kategorii robót powinny być zgodne z nazewnictwem i numeracją określoną w rozporządzeniu w sprawie Wspólnego Słownika Zamówień. dokumentacja powinna być przekazana Zamawiającemu w trzech egzemplarzach w formie wydruków i jednym egzemplarzu w postaci elektronicznej w ogólnie dostępnych programach edytorskich w uzgodnieniu z Zamawiającym. W każdym tomie wszystkie strony powinny być opatrzone numeracją a wydruki trwale spięte OPIS STANU ISTNIEJĄCEGO Przedmiotem zamówienia jest etap III przebudowy boiska przy Liceum Ogólnokształcącego Nr XXII przy ul. Staffa 111 w Warszawie wraz z zagospodarowaniem i ogrodzeniem terenu. Teren szkoły jest własnością Miasta Stołecznego Warszawy, usytuowany jest na działce nr 43, obręb , Księga Wieczysta nr

5 Ogrodzona działka szkolna zlokalizowana jest bezpośrednio przy ulicach: Fontany, Staffa i Jarzębskiego, zaś od strony południowej teren szkoły przylega do ogrodzonej działki sąsiedniej szkoły ( Zespół Szkół Nr 56). Cały teren działki jest płaski, częściowo zadrzewiony (głównie po stronie północno wschodniej). Wejście główne do budynku szkoły zlokalizowane jest przy ul. Staffa, wjazd gospodarczy z ul. Fontany. Budynek szkoły został wzniesiony w latach 60 tych XX wieku, jest budynkiem wolnostojącym o zróżnicowanej bryle: dwie 3 kondygnacyjne, podpiwniczone części budynku na planie kwadratu każda, połączone łącznikami z jednokondygnacyjną salą gimnastyczną. Na terenie działki szkolnej znajduje się niezbędna infrastruktura tj. przyłącza wod. kan., elektryczne oraz infrastruktura drogowa z dojściami do budynku szkoły oraz do boisk. Teren A, przeznaczony na budowę terenu rekreacyjno sportowego częściowo zadrzewiony, o nawierzchni trawiastej - znajduje się w części południowej działki, przylega do boiska wielofunkcyjnego (oznaczonego na rys. nr 1 literami B i C ) będącego poza zakresem niniejszego programu PARAMETRY OKREŚLAJĄCE WIELKOŚĆ OBIEKTU, ZAKRES ROBÓT BUDOWLANYCH PARAMETR Powierzchnia terenu ILOŚĆ ok m2 PLANOWANY ZAKRES ROBÓT BUDOWLANYCH: 1. Budowa terenu rekreacyjno sportowego:: Teren rekreacyjno sportowy o nawierzchni utwardzonej, betonowej o powierzchni co najmniej 450 m2, o kształcie jak najbardziej zbliżonym do prostokąta przeznaczony do gier i ćwiczeń rekreacyjno - sportowych: unihokeja, speed badmintona, aerobiku, ćwiczeń ze skakankami, itp., z możliwością korzystania przez cały rok. Teren rekreacyjno sportowy o nawierzchni sztucznej, bezpiecznej o powierzchni co najmniej 200 m2 przeznaczony do ćwiczeń kalistenicznych Teren rekreacyjno sportowy o nawierzchni syntetycznej, poliuretanowej o wymiarach 5,0x10,0 m przeznaczony do ćwiczeń gimnastycznych 2. Wyposażenie terenu rekreacyjno sportowego w urządzenia i sprzęt sportowo rekreacyjny oraz komunalny: Teren rekreacyjno sportowy: ławki 6 szt Teren przeznaczony do gier i ćwiczeń rekreacyjno - sportowych: demontowalne bandy do unihokeja 5

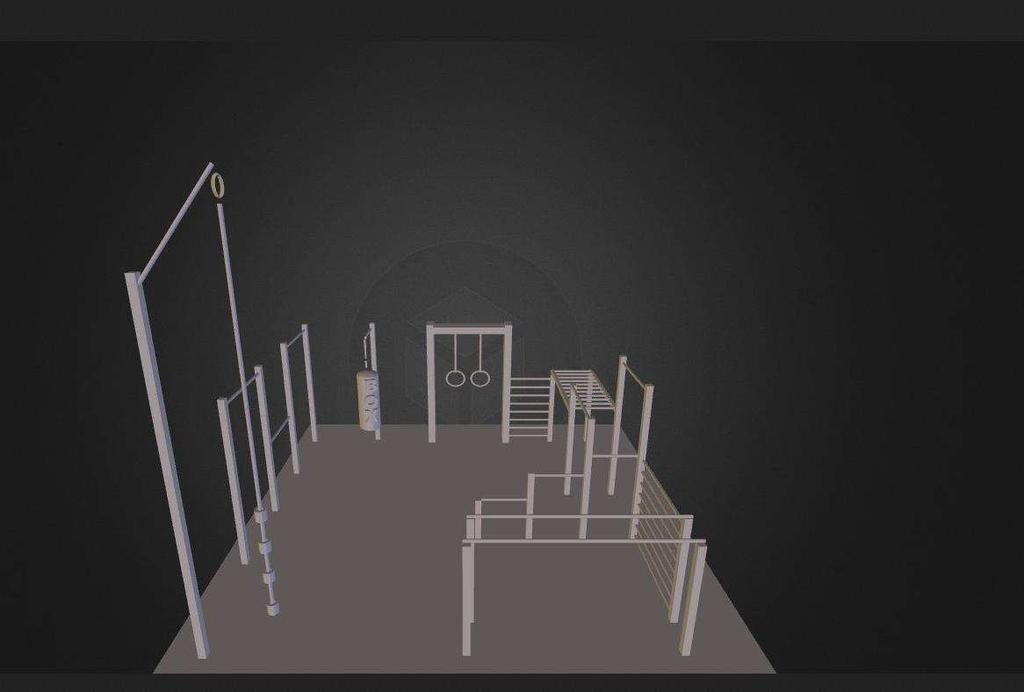

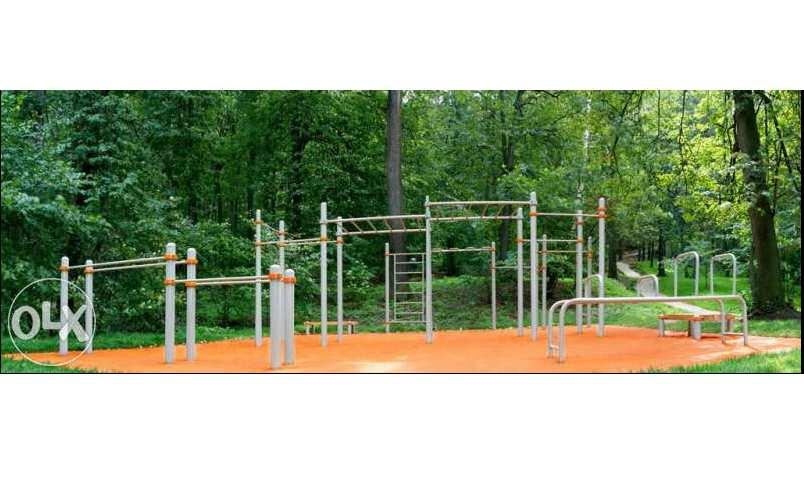

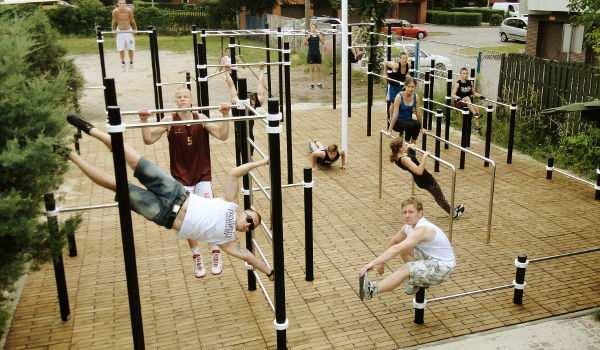

6 Teren przeznaczony do ćwiczeń kalistenicznych:: profesjonalny park do kalisteniki - poręcze i drążki gimnastyczne, drabinki treningowe, wieże kalisteniczne, stacje do treningu, itp. Poniżej, przykładowe zestawy sprzętu treningowego: 6

7 3. Budowa niezbędnych ciągów komunikacyjnych pieszych o nawierzchni utwardzonej (dojścia do proj. terenów rekreacyjno sportowych) 4. Prace agrotechniczne i ukształtowanie terenu profilowanie terenu, wykonanie nawierzchni trawiastej OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO UŻYTKOWE OBIEKTU Głównym założeniem jest stworzenie dogodnych warunków do aktywnego spędzania czasu przez utworzenie terenu o funkcji rekreacyjno sportowej, poprawiającego walory estetyczne i porządkującego teren pod względem funkcjonalności, zwiększenie dostępności do obiektów sportowo rekreacyjnych przez wszystkie grupy wiekowe, rozwoju sprawności fizycznej i aktywności ruchowej dzieci i młodzieży Powierzchnie/ilości poszczególnych elementów zagospodarowania fragmentu działki LP NAZWA ELEMENTU NAWIERZCHNIA FUNKCJA ILOŚĆ Teren rekreacyjno sportowy: unihokej, aerobik, speed badminton nawierzchnia utwardzona, betonowa gry zespołowe, ćwiczenia gimnastyczne ok. 450 m2 7

8 Wyposażenie: składane bramki do unihokeja o wym. 105x140 cm demontowalne bandy do unihokeja 2. Teren rekreacyjno sportowy: park do ćwiczeń kalistenicznych Wyposażenie: zestaw sprzętu treningowego do kalisteniki: poręcze i drążki gimnastyczne, drabinki treningowe, wieże kalisteniczne, stacje do treningu, itp.. 3. Teren rekreacyjno sportowy do ćwiczeń gimnastycznych nawierzchnia sztuczna, bezpieczna nawierzchnia sportowa syntetyczna, poliuretanowa 4. Teren rekreacyjny nawierzchnia trawiasta naturalna Wyposażenie: ławki ćwiczenia kalisteniczne ćwiczenia gimnastyczne odpoczynek, rekreacja 2 szt 1 kpl ok. 200 m2 1 kpl ok. 50 m2 ok.755 m2 6 szt 5. Ciągi komunikacyjne piesze nawierzchnia utwardzona komunikacja wg projektu Określenie wielkości możliwych przekroczeń lub pomniejszenia przyjętych parametrów powierzchni i kubatur lub wskaźników Ponieważ powierzchnię przedmiotowego fragmentu działki wyliczono w oparciu o pomiary wykonane skalówką na kopii mapy, przyjmuje się, że błąd pomiaru mógł wynieść ok. 10%. W związku z tym możliwa jest zmiana tej wielkości parametru (powierzchni terenu) po dokonaniu szczegółowych obliczeń sporządzonych w oparciu o aktualną mapę do celów projektowych. 8

9 1.5. WYMAGANIA ZAMAWIAJACEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych (zakres rzeczowy) TEREN REKREACYJNO - SPORTOWY Należy zaprojektować i wykonać teren rekreacyjno sportowy wraz z zagospodarowaniem terenu, zgodnie z p : Na działce należy przewidzieć optymalne zlokalizowanie projektowanych obiektów rekreacyjno - sportowych dla potrzeb placówki oświatowej. PODSTWOWY ZAKRES ROBÓT: Roboty przygotowawcze W ramach prac przygotowawczych należy: Dokonać wizji lokalnej terenu, na którym ma być zlokalizowany teren rekreacyjno sportowy Uaktualnić i uzupełnić dane geodezyjne w zakresie niezbędnym do prawidłowego wykonania zadania (rzędne powierzchni terenu inwestycji), Roboty ziemne Usunięcie warstwy ziemi urodzajnej Wykonanie koryt pod nowe nawierzchnie wraz zagęszczeniem i wyprofilowaniem podłoża Nawierzchnie terenu rekreacyjno - sportowego Wykonanie odpowiednich nawierzchni wraz z podbudowami o następujących cechach: Teren rekreacyjno sportowy do gry w unihokeja, speed badmintona, aerobiku i ćwiczeń gimnastycznych: 1. Nawierzchnia utwardzona betonowa, wykonana z betonu hydrotechnicznego, wodoszczelnego, zaimpregnowana na gładko preparatami utwardzającymi 2. Płyta żelbetowa o rzucie w kształcie jak najbardziej zbliżonym do prostokąta 3. Należy przewidzieć technologię układania betonu umożliwiającą wykonanie robót w temperaturze do -10 C (podgrzewanie, namiot, itp.) Teren rekreacyjno sportowy do ćwiczeń kalistenicznych: 1. Nawierzchnia systemowa, sztuczna, bezpieczna i ekologiczna, amortyzująca upadki z wysokości 2. Grubość nawierzchni dobrana do krytycznej wysokości upadku zamontowanych sprzętów treningowych 9

10 3. Nawierzchnia o długoletniej trwałości wieloletnim i stałym poziomie bezpieczeństwa, spełniająca wymagania normy PN-EN 1177:2009 potwierdzone certyfikatem oraz posiadająca atest PZH 4. Nawierzchnia odporna na promienie UV i warunki atmosferyczne Teren rekreacyjno sportowy do ćwiczeń gimnastycznych: 1. Nawierzchnia systemowa, poliuretanowa, natryskiwana 2. Grubość warstwy syntetycznej, wierzchniej co najmniej 13 mm Ponadto wymaga się zachowania wysokich parametrów w zakresie: Odporność na promienie UV, Wielofunkcyjność, Duża elastyczność (zminimalizowanie występowania kontuzji), Odporność na warunki atmosferyczne. Zamawiający wymaga, aby przedstawić na etapie projektowania: próbkę oferowanej nawierzchni, aprobatę techniczną ITB lub rekomendację techniczną ITB kartę techniczną oferowanej nawierzchni potwierdzoną przez jej producenta, atest PZH dla oferowanej nawierzchni, autoryzację producenta nawierzchni, wystawioną dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na nawierzchnię wraz z określeniem jej warunków. Zamawiający wymaga, co ma być ujęte w specyfikacji wykonania i odbioru robót, aby przedstawić na etapie odbioru: wynik badań Świadectwo sprawdzenia specjalistycznego niezależnego laboratorium badającego nawierzchnie sportowe w celu oceny zgodności właściwości nawierzchni z normą :2008 oraz 14877:2008 jako podstawa oceny prawidłowości wykonania robót. Wyposażenie terenu rekreacyjno - sportowego Komplet band do unihokeja - charakteryzujące się dużą wytrzymałością oraz odpornością na uderzenia, o wysokiej jakości potwierdzonej przez certyfikat Międzynarodowej Federacji Unihokeja (IFF) oraz certyfikat bezpieczeństwa B Składane bramki do unihokeja o wym. 105x140 cm 2 szt, wykonane z rury stalowej 22 mm, z siatką o oczkach 45x45 mm, posiadające certyfikat bezpieczeństwa B Profesjonalny zestaw sprzętu treningowego do kalisteniki drążki, drabinki, poręcze, dippingi, podpory do przysiadów, uchwyty, siłownia outdoor, itp. posiadające certyfikat bezpieczeństwa B, charakteryzujący się wysoką wytrzymałością i trwałością Ławki parkowe 6 szt: do wkopania, siedziska z desek z drzewa liściastego, klejonego, impregnowanego i lakierowanego ciśnieniowo, elementy i połączenia 10

11 metalowe zabezpieczone antykorozyjnie, odporne na działanie warunków atmosferycznych CIĄGI KOMUNIKACYJNE PIESZE Jeżeli zajdzie taka konieczność, należy zaprojektować i wykonać układ komunikacyjny o nawierzchni utwardzonej, umożliwiający dojście do projektowanego terenu rekreacyjno sportowego. Zakres robót: roboty rozbiórkowe, wykonanie koryt, z zagęszczeniem podłoża pod warstwy konstrukcyjne nawierzchni wykonanie nawierzchni utwardzonej wraz z podbudową, ustawienie trwałych obrzeży, krawężników PRACE AGROTECHNICZNE, UKSZTAŁTOWANIE TERENU Zakres robót: wyprofilowanie terenu, wykonanie trawników siewem 1.6. OGÓLNE WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Zamawiający będzie kontrolował działania Wykonawcy w zakresie jakości użytych wyrobów, fachowości i organizacji robót, zgodnie z obowiązującymi przepisami i wiedzą techniczną. Wykonawca będzie zobowiązany umową na czas wykonywania przebudowy boiska do przyjęcia odpowiedzialności od następstw za wyniki działalności w zakresie: organizacji robót budowlanych, ochrony środowiska, warunków bezpieczeństwa pracy, warunków bezpieczeństwa ruchu drogowego związanego z budową, zabezpieczenia i oznakowania placu budowy, Wyroby budowlane stosowane w trakcie wykonywania robót, mają spełniać wymagania polskich przepisów, a Wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu, zgodnie z regulacjami ustawy o wyrobach budowlanych i instalacyjnych, posiadają wymagane parametry. Wyroby budowlane wytwarzane według zasad określanych w dokumentacji projektowej lub specyfikacji technicznej (np. nawierzchnie, beton, urządzenia i sprzęt rekreacyjno - sportowy) będą wymagały przeprowadzenia badań potwierdzających, że spełniają one oczekiwane parametry. Koszty przeprowadzenia tych badań obciążają Wykonawcę, a potrzeba tych badań i ich częstotliwość określają specyfikacje techniczne. Ze względu na stan dróg publicznych transport budowlany nie może przekraczać obciążenia 10 t/oś. Wymagane jest również usuwanie z jezdni zanieczyszczeń ziemnych powodowanych ruchem samochodów budowy. Zamawiający przewiduje bieżącą kontrolę wykonywanych robót budowlanych. 11

12 Kontroli Zamawiającego będą w szczególności poddane: - rozwiązania projektowe zawarte w projekcie wykonawczym i specyfikacje techniczne wykonania i odbioru robót budowlanych przed ich skierowaniem do Wykonawców robót - w aspekcie ich zgodności z programem funkcjonalnoużytkowym oraz warunkami umowy; - stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projektach wykonawczych i w specyfikacjach technicznych; - zastosowanie kompletnych systemów nawierzchni zgodnie z instrukcjami ich producentów które muszą być przekazane na etapie projektowania. Instrukcje muszą być w języku polskim z oryginalnymi pieczęciami i podpisami przedstawiciela producenta. - wyroby budowlane wytworzone na budowie np. beton na okoliczność zgodności ich parametrów z dokumentacją projektową i specyfikacjami technicznymi. Kontrola będzie między innymi dotyczyć: - cementu i kruszyw do betonu, - receptury betonu, - sposobu przygotowania i jakości mieszanki betonowej, - sposobu ułożenia betonu i jego zawibrowania, - pielęgnacji betonu, - wykonywanej nawierzchni sztucznej, - wykonywanej nawierzchni utwardzonej, - odpowiedniego mocowania i posadowienia urządzeń. Dla potrzeb zapewnienia współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robót budowlanych oraz dokonywania odbiorów Zamawiający przewiduje ustanowienie osoby upoważnionej do zarządzania realizacją umowy oraz zespołu specjalistów pełniących funkcje inspektorów nadzoru w zakresie wynikającym z ustawy Prawo Budowlane i postanowień umowy. Zamawiający ustala następujące rodzaje odbiorów: odbiór końcowy, odbiór ostateczny tj. po usunięciu wad stwierdzonych w trakcie odbioru końcowego. Sprawdzeniu i kontroli będą podlegały: roboty zanikające i ulegające zakryciu, użyte wyroby, jakość wykonania i dokładność prac. W trakcie budowy należy zachować i ochraniać znajdujące się na terenie działki elementy zabudowy, małej architektury oraz drogę dojazdową. Zamawiający w okresie wykonywania robót może zapewnić Wykonawcy możliwość odpłatnego korzystania z energii elektrycznej i wody miejskiej. 12

13 2. CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO UŻYTKOWEGO 2.1 Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Na terenie przeznaczonym pod budowę boisk nie obowiązuje miejscowy plan zagospodarowania przestrzennego. Planowane roboty nie powodują zmiany sposobu zagospodarowania terenu i użytkowania obiektu budowlanego oraz nie zmieniają jego formy architektonicznej, a także nie są zaliczone do przedsięwzięć wymagających przeprowadzenia postępowania w sprawie oceny oddziaływania na środowisko, w rozumieniu przepisów o ochronie środowiska. Na podstawie zapisu art. 29 ust 1 pkt. 9 ustawy z dnia 7 lipca 1994 r. Prawo budowlane planowane roboty nie wymagają uzyskania decyzji o pozwoleniu na budowę. Na podstawie zapisu art. 50 ust 2 ustawy z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz.U z późn. zm.) budowa nie wymagająca uzyskania decyzji o pozwoleniu na budowę nie wymaga uzyskania decyzji lokalizacji celu publicznego. 2.2 Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Zamawiający oświadcza że działka nr ewid. 43, obręb jest własnością Miasta Stołecznego Warszawa. Zamawiający posiada prawo do dysponowania obiektem na cele budowlane. Zamawiający przedłoży oświadczenie przy składaniu zgłoszenia robót organowi administracji architektoniczno-budowlanej Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego. Dokumentacja projektowa winna być wykonana zgodnie z następującymi przepisami: Ustawa z dnia 29 stycznia 2004 r. prawo zamówień publicznych ( Dz. U z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego ( Dz. U z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U ) Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U ). 13

14 Ustawa z dnia 7 lipca 1994 r.- prawo budowlane (Dz. U z późn. zm.). Ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych (Dz. U z późn. zm) Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (Dz. U z późn. zm.) Ustawa z dnia 14 grudnia 2012 r. o odpadach (Dz. U z późn. zm.). Ustawa z dnia 27 kwietnia 2001 r. prawo ochrony środowiska (Dz. U z późn. zm.). Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz. U z późn. zm) Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 11 września 2014 r.. w sprawie samodzielnych funkcji technicznych w budownictwie (Dz. U ). Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. (Dz. U z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U ). Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 6 czerwca 2014 r. w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy. (Dz. U ) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia a także zasad wydawania dopuszczenia tych wyrobów do użytkowania. (Dz. U z późn. zm) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U z późn. zm.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U z późn. zm) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U ) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U ) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U ) Ustawa z dnia 7 czerwca 2001 r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków (Dz. U z późn. zm.) Ustawa z dnia 18 lipca 2001 r. prawo wodne (Dz. U z późn. zm.). 14

15 Ustawa z dnia 10 kwietnia 1997 r. prawo energetyczne (Dz. U z późn. zm.). Ustawa z dnia 16 kwietnia 2004 r. o ochronie przyrody (Dz. U z późn. zm.). Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz. U z późn. zm.). Ustawa z dnia 13 kwietnia 2007 r. o zapobieganiu szkodom w środowisku i ich naprawie (Dz. U z późn.zm). Ustawa z dnia 17 maja 1989 r. prawo geodezyjne i kartograficzne (Dz. U z późn. zm.). Rozporządzenie Ministra Środowiska z dnia 18 listopada 2014 r. w sprawie warunków jakie należy spełnić, przy wprowadzaniu ścieków do wód lub ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U ) Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 r. w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie (Dz. U ). Zarządzenie Ministra Zdrowia i Opieki Społecznej z dnia 12 marca 1996 r. w sprawie dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia, wydzielanych przez materiały budowlane, urządzenia i elementy wyposażenia w pomieszczeniach przeznaczonych na pobyt ludzi (M.P ) Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw ich charakterystyki energetycznej (Dz. U ) Wszystkie roboty budowlane należy wykonać zgodnie z postanowieniami ustawy Prawo Budowlane, obowiązującymi Polskimi Normami, warunkami technicznymi wykonania i odbioru robót budowlanych i zasadami wiedzy technicznej Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych a) Kopia mapy zasadniczej Załącznik nr 1 b) Wyniki badań gruntowo-wodnych na terenie budowy dla potrzeb posadowienia obiektów. Nie dotyczy planowane roboty nie wymagają wykonania opracowań geotechnicznych. c) Zalecenia konserwatora zabytków. Nie dotyczy teren robót nie znajduje się w strefie ochrony konserwatorskiej ani nie jest wpisany do rejestru zabytków. d) Inwentaryzacja zieleni. Załącznik nr 2 15

16 e) Dane dotyczące zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska. Nie dotyczy planowane roboty nie wymagają prowadzenia postępowania z zakresu ochrony środowiska. f) Pomiary ruchu drogowego, hałasu i innych uciążliwości. Nie dotyczy planowane roboty nie wymagają opracowania pomiarów ruchu drogowego, hałasu oraz innych uciążliwości. g) Inwentaryzacje lub dokumentację obiektów budowlanych, jeżeli podlegają one przebudowie, odbudowie, rozbudowie, nadbudowie, rozbiórkom lub remontom zakresie architektury, konstrukcji, instalacji i urządzeń technologicznych, a także wskazania zamawiającego dotyczące zachowania urządzeń naziemnych i podziemnych oraz obiektów przewidzianych do rozbiórki i ewentualne uwarunkowania tych rozbiórek. Nie dotyczy na terenie planowanych robót nie znajdują się żadne elementy podlegające inwentaryzacji. Zamawiający zamieszcza rysunek pt. sytuacja oraz dokumentację fotograficzną terenu budowy. h) Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejących sieci wodociągowych, kanalizacyjnych, cieplnych, gazowych, energetycznych i teletechnicznych oraz dróg samochodowych, kolejowych lub wodnych. Nie dotyczy przedmiotem realizacji nie jest obiekt wymagający podłączenia do istniejących sieci. i) Dodatkowe wytyczne inwestorskie i uwarunkowania związane z budową i jej przeprowadzeniem Zamawiający nie określa dodatkowych wytycznych związanych z budową. 16

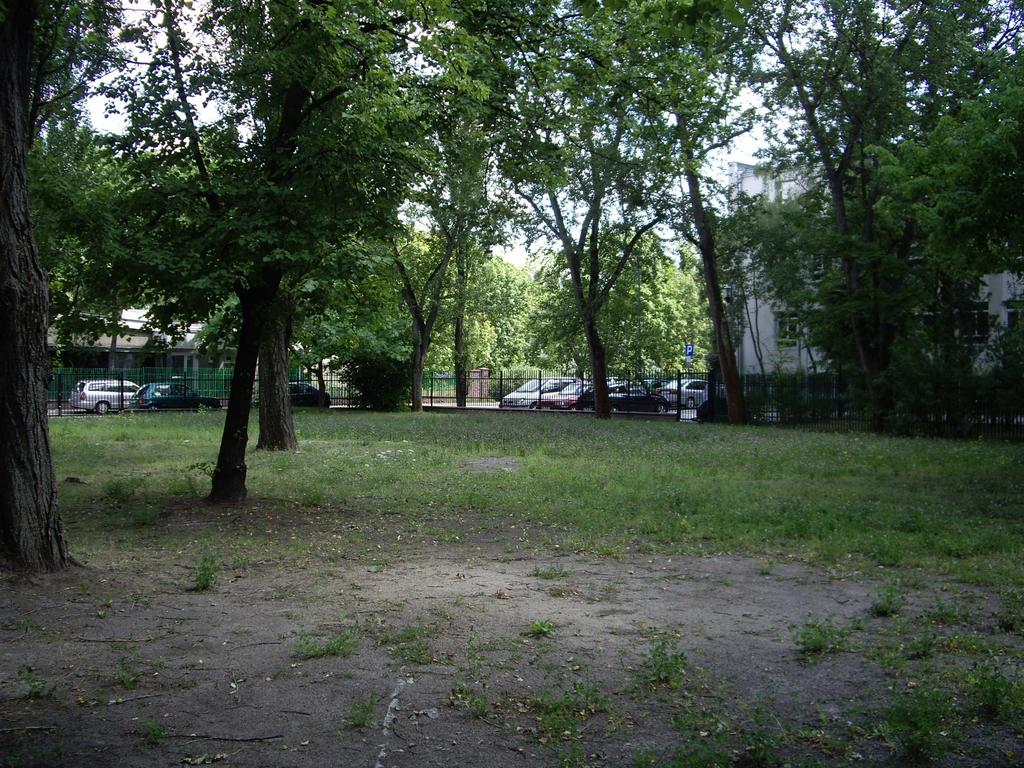

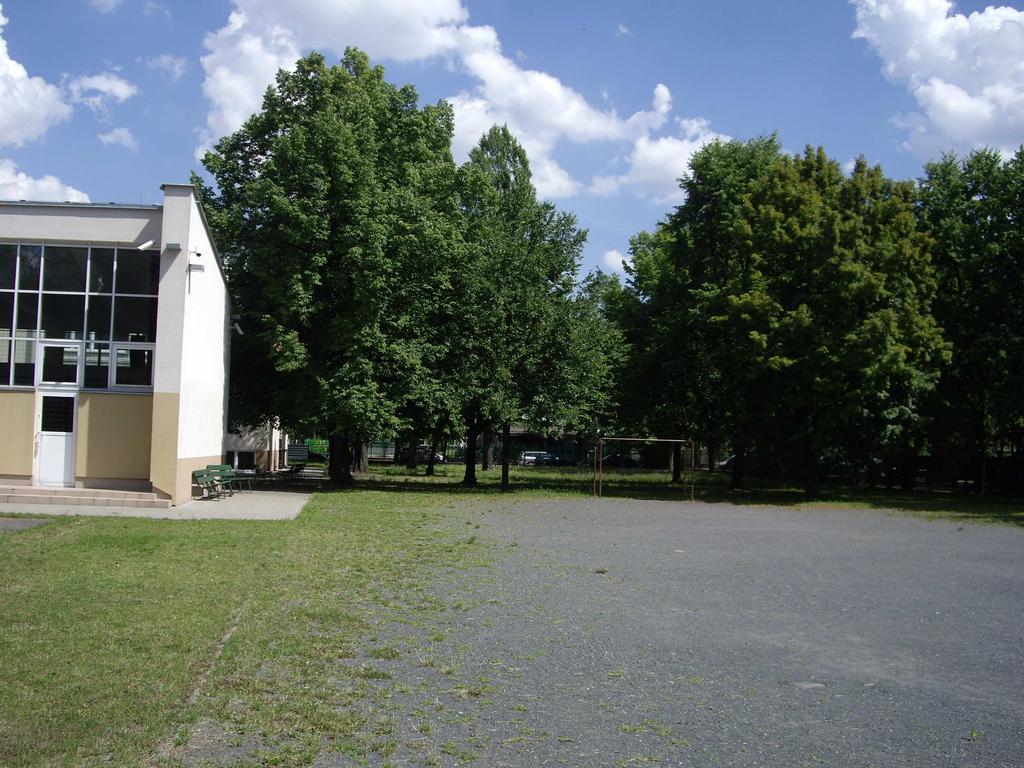

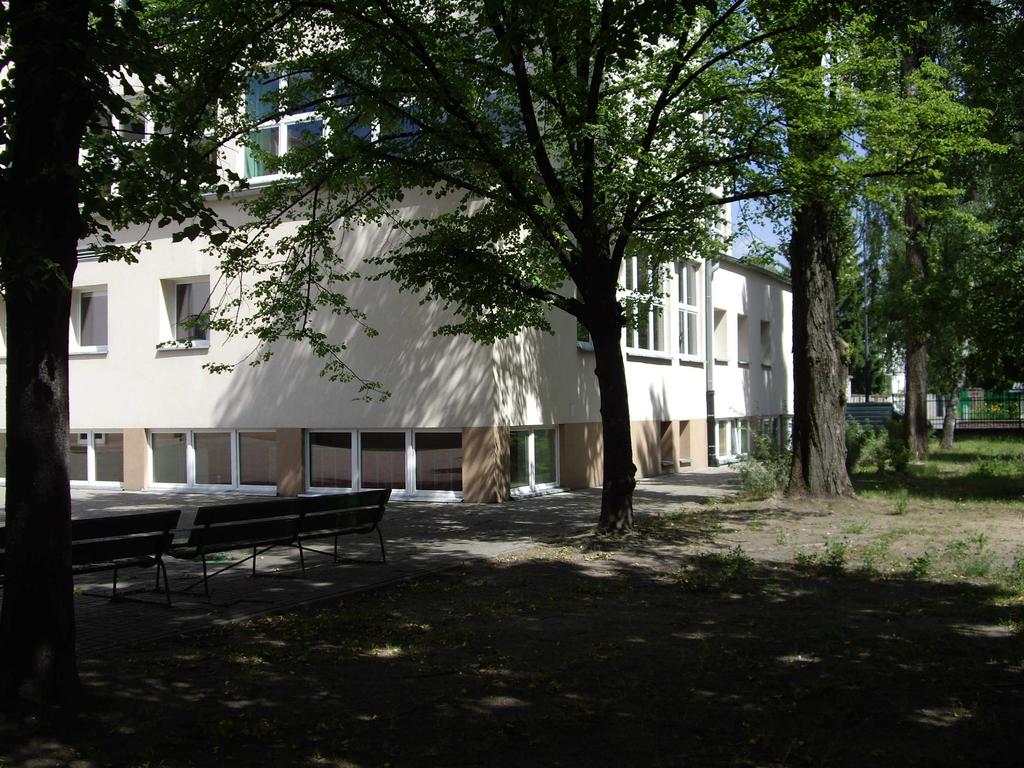

17 3. DOKUMENTACJA FOTOGRAFICZNA 17

18 PROGRAM FUNKCJONALNO - UŻYTKOWY 18

19 PROGRAM FUNKCJONALNO - UŻYTKOWY 19

20 4. CZĘŚĆ RYSUNKOWA PROGRAMU FUNKCJONALNO UŻYTKOWEGO 20

21 PRZEBUDOWA BOISKA przy Liceum Ogólnokształcącym Nr XXII Warszawa, ul. Staffa 111 KOPIA MAPY ZASADNICZEJ Inwestor Urząd Dzielnicy Bielany m. st. Warszawy Warszawa, ul. Żeromskiego 29 Skala 1:650 Rys. Nr 1

22 ul. Jarzębskiego PROJ. PIŁKOCHWYTY WYS. 6.0 M B BOISKO WIELOFUNKCYJNE poza zakresem opracowania BOISKO DO PIŁKI NOŻNEJ poza zakresem opracowania C ul. Staffa ul. Fontany PRZEBUDOWA BOISKA przy Liceum Ogólnokształcącym Nr XXII Warszawa, ul. Staffa 111 INWENTARYZACJA ZIELENI Inwestor Opracowanie: Izabella Krawczyk Urząd Dzielnicy Bielany m. st. Warszawy Warszawa, ul. Żeromskiego 29 Skala 1:650 Rys. Nr 2

23 1 BUDYNEK SZKOŁY 2 SALA GIMNASTYCZNA ul. Jarzębskiego 3 GARAŻ, ŚMIETNIK ISTN. PIŁKOCHWYTY A PROJ. TEREN REKREACYJNY ISTN. PIŁKOCHWYTY PROJ. PIŁKOCHWYTY WYS. 6.0 M B BOISKO WIELOFUNKCYJNE poza zakresem opracowania ISTN. PIŁKOCHWYTY BOISKO DO PIŁKI NOŻNEJ poza zakresem opracowania C ISTN. PIŁKOCHWYTY ISTN. OGRODZENIE SYSTEMOWE PANELOWE, Z FURTKĄ I BRAMĄ "B" i "C" - teren boisk sportowych, poza zakresem robót ISTN. PIŁKOCHWYTY 2 ul. Staffa 1 A 1 3 ul. Fontany PRZEBUDOWA BOISKA przy Liceum Ogólnokształcącym Nr XXII Warszawa, ul. Staffa 111 Inwestor SYTUACJA Urząd Dzielnicy Bielany m. st. Warszawy Warszawa, ul. Żeromskiego 29 Opracowanie: Izabella Krawczyk Skala 1:650 Rys. Nr 3
