PROGRAM FUNKCJONALNO UŻYTKOWY

Transkrypt

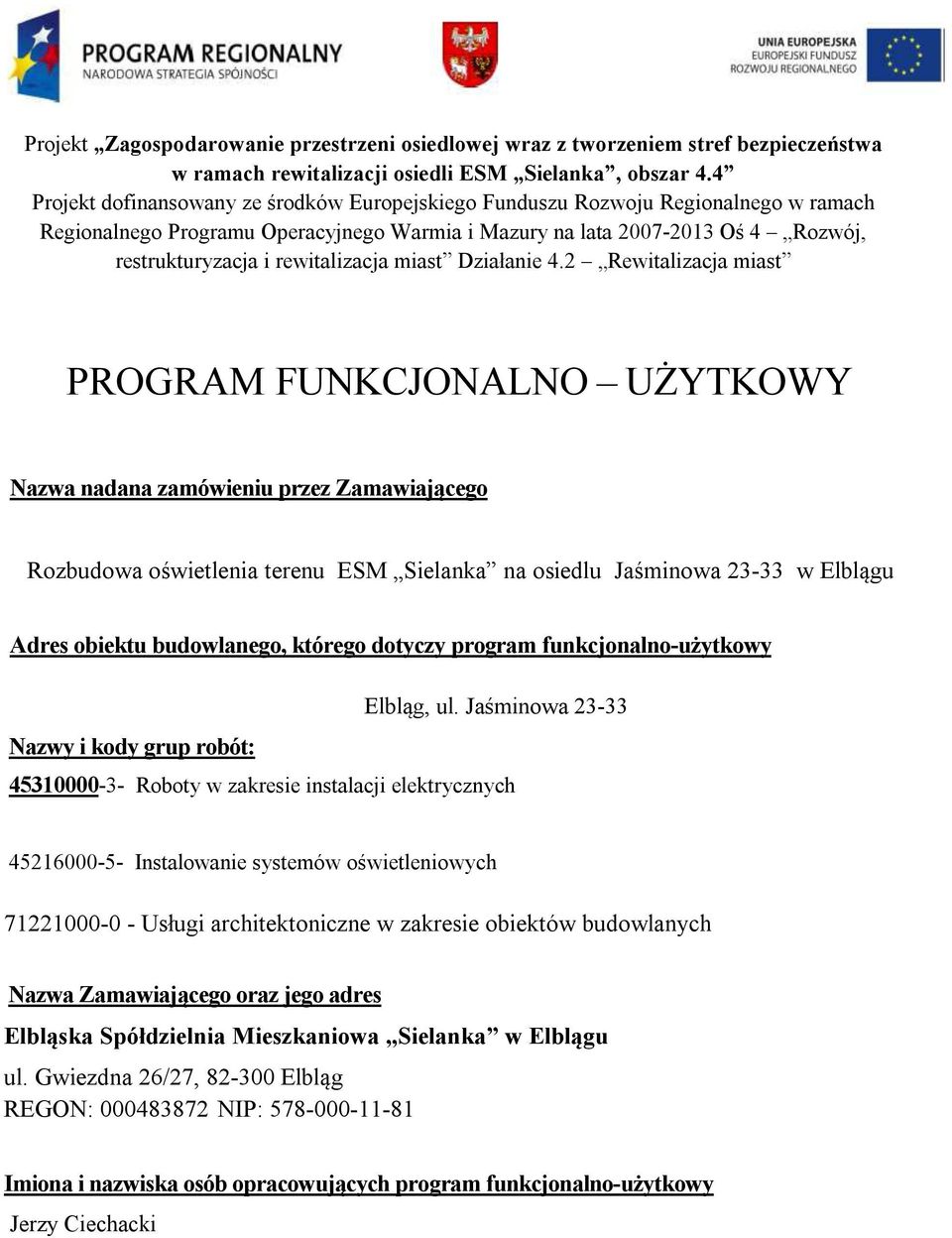

1 Projekt Zagospodarowanie przestrzeni osiedlowej wraz z tworzeniem stref bezpieczeństwa w ramach rewitalizacji osiedli ESM Sielanka, obszar 4.4 Projekt dofinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Warmia i Mazury na lata Oś 4 Rozwój, restrukturyzacja i rewitalizacja miast Działanie 4.2 Rewitalizacja miast PROGRAM FUNKCJONALNO UŻYTKOWY Nazwa nadana zamówieniu przez Zamawiającego Rozbudowa oświetlenia terenu ESM Sielanka na osiedlu Jaśminowa w Elblągu Adres obiektu budowlanego, którego dotyczy program funkcjonalno-użytkowy Elbląg, ul. Jaśminowa Nazwy i kody grup robót: Roboty w zakresie instalacji elektrycznych Instalowanie systemów oświetleniowych Usługi architektoniczne w zakresie obiektów budowlanych Nazwa Zamawiającego oraz jego adres Elbląska Spółdzielnia Mieszkaniowa Sielanka w Elblągu ul. Gwiezdna 26/27, Elbląg REGON: NIP: Imiona i nazwiska osób opracowujących program funkcjonalno-użytkowy Jerzy Ciechacki

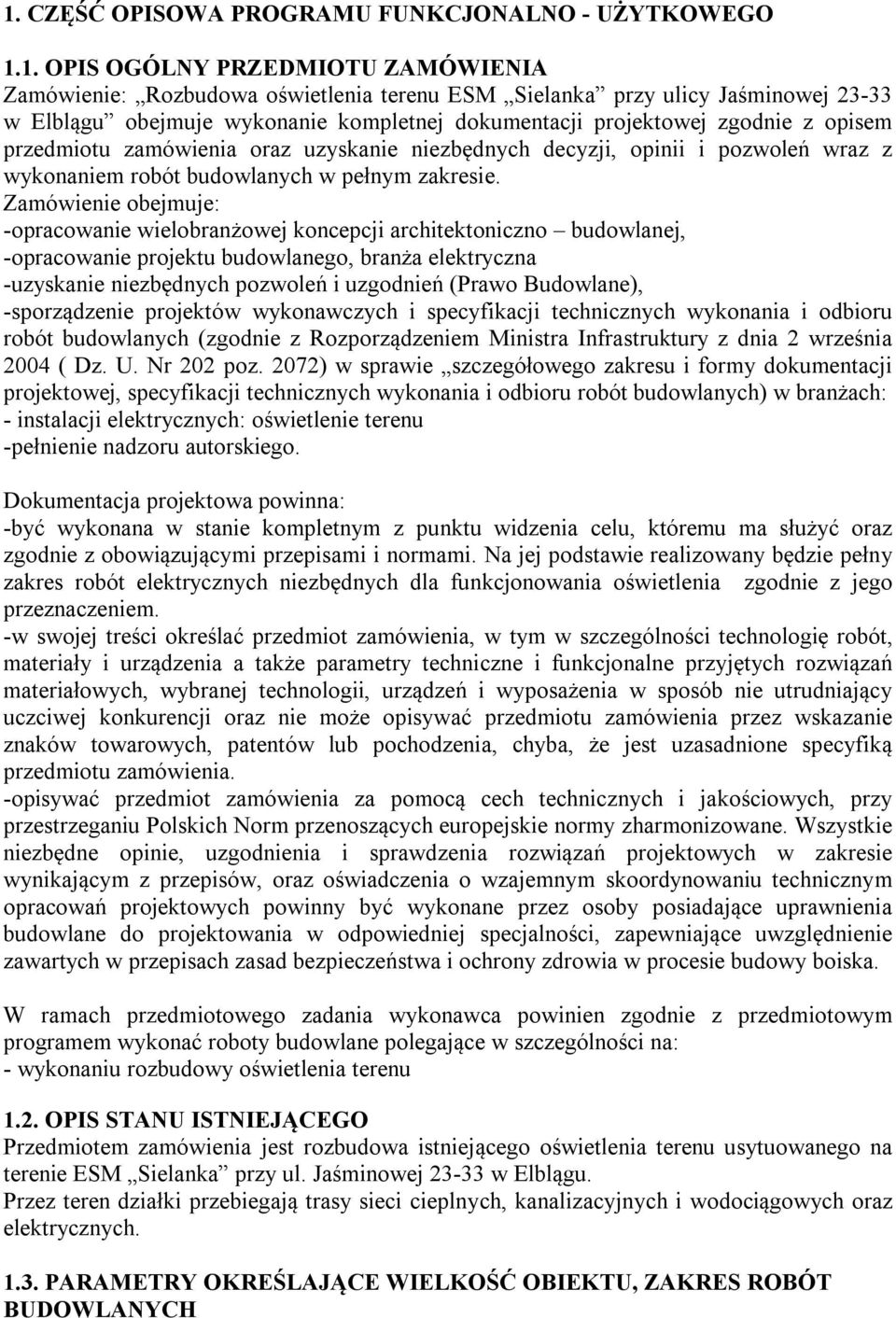

2 1. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO - UŻYTKOWEGO 1.1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Zamówienie: Rozbudowa oświetlenia terenu ESM Sielanka przy ulicy Jaśminowej w Elblągu obejmuje wykonanie kompletnej dokumentacji projektowej zgodnie z opisem przedmiotu zamówienia oraz uzyskanie niezbędnych decyzji, opinii i pozwoleń wraz z wykonaniem robót budowlanych w pełnym zakresie. Zamówienie obejmuje: -opracowanie wielobranżowej koncepcji architektoniczno budowlanej, -opracowanie projektu budowlanego, branża elektryczna -uzyskanie niezbędnych pozwoleń i uzgodnień (Prawo Budowlane), -sporządzenie projektów wykonawczych i specyfikacji technicznych wykonania i odbioru robót budowlanych (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 ( Dz. U. Nr 202 poz. 2072) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych) w branżach: - instalacji elektrycznych: oświetlenie terenu -pełnienie nadzoru autorskiego. Dokumentacja projektowa powinna: -być wykonana w stanie kompletnym z punktu widzenia celu, któremu ma służyć oraz zgodnie z obowiązującymi przepisami i normami. Na jej podstawie realizowany będzie pełny zakres robót elektrycznych niezbędnych dla funkcjonowania oświetlenia zgodnie z jego przeznaczeniem. -w swojej treści określać przedmiot zamówienia, w tym w szczególności technologię robót, materiały i urządzenia a także parametry techniczne i funkcjonalne przyjętych rozwiązań materiałowych, wybranej technologii, urządzeń i wyposażenia w sposób nie utrudniający uczciwej konkurencji oraz nie może opisywać przedmiotu zamówienia przez wskazanie znaków towarowych, patentów lub pochodzenia, chyba, że jest uzasadnione specyfiką przedmiotu zamówienia. -opisywać przedmiot zamówienia za pomocą cech technicznych i jakościowych, przy przestrzeganiu Polskich Norm przenoszących europejskie normy zharmonizowane. Wszystkie niezbędne opinie, uzgodnienia i sprawdzenia rozwiązań projektowych w zakresie wynikającym z przepisów, oraz oświadczenia o wzajemnym skoordynowaniu technicznym opracowań projektowych powinny być wykonane przez osoby posiadające uprawnienia budowlane do projektowania w odpowiedniej specjalności, zapewniające uwzględnienie zawartych w przepisach zasad bezpieczeństwa i ochrony zdrowia w procesie budowy boiska. W ramach przedmiotowego zadania wykonawca powinien zgodnie z przedmiotowym programem wykonać roboty budowlane polegające w szczególności na: - wykonaniu rozbudowy oświetlenia terenu 1.2. OPIS STANU ISTNIEJĄCEGO Przedmiotem zamówienia jest rozbudowa istniejącego oświetlenia terenu usytuowanego na terenie ESM Sielanka przy ul. Jaśminowej w Elblągu. Przez teren działki przebiegają trasy sieci cieplnych, kanalizacyjnych i wodociągowych oraz elektrycznych PARAMETRY OKREŚLAJĄCE WIELKOŚĆ OBIEKTU, ZAKRES ROBÓT BUDOWLANYCH

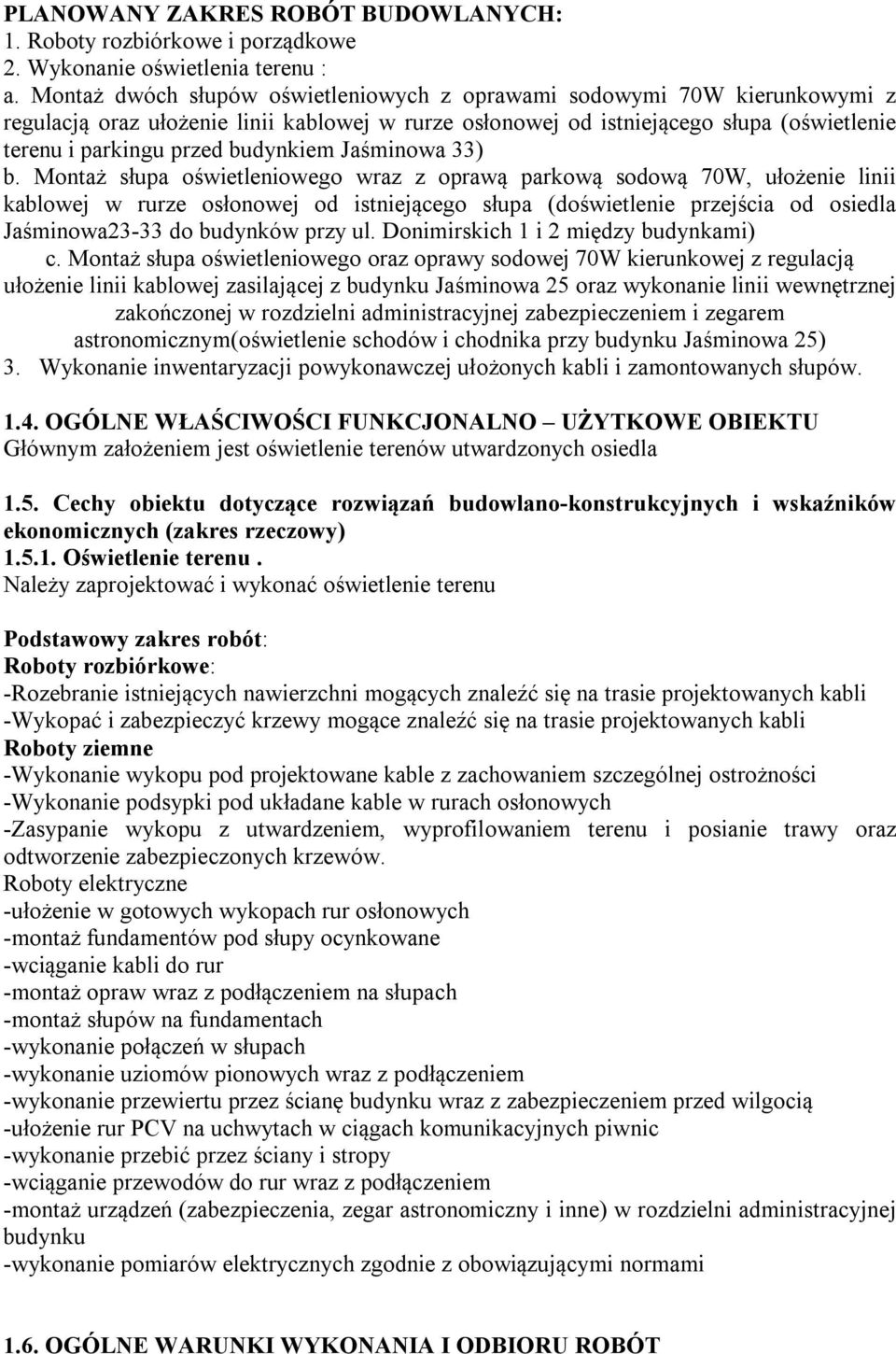

3 PLANOWANY ZAKRES ROBÓT BUDOWLANYCH: 1. Roboty rozbiórkowe i porządkowe 2. Wykonanie oświetlenia terenu : a. Montaż dwóch słupów oświetleniowych z oprawami sodowymi 70W kierunkowymi z regulacją oraz ułożenie linii kablowej w rurze osłonowej od istniejącego słupa (oświetlenie terenu i parkingu przed budynkiem Jaśminowa 33) b. Montaż słupa oświetleniowego wraz z oprawą parkową sodową 70W, ułożenie linii kablowej w rurze osłonowej od istniejącego słupa (doświetlenie przejścia od osiedla Jaśminowa23-33 do budynków przy ul. Donimirskich 1 i 2 między budynkami) c. Montaż słupa oświetleniowego oraz oprawy sodowej 70W kierunkowej z regulacją ułożenie linii kablowej zasilającej z budynku Jaśminowa 25 oraz wykonanie linii wewnętrznej zakończonej w rozdzielni administracyjnej zabezpieczeniem i zegarem astronomicznym(oświetlenie schodów i chodnika przy budynku Jaśminowa 25) 3. Wykonanie inwentaryzacji powykonawczej ułożonych kabli i zamontowanych słupów OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO UŻYTKOWE OBIEKTU Głównym założeniem jest oświetlenie terenów utwardzonych osiedla 1.5. Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych (zakres rzeczowy) Oświetlenie terenu. Należy zaprojektować i wykonać oświetlenie terenu Podstawowy zakres robót: Roboty rozbiórkowe: -Rozebranie istniejących nawierzchni mogących znaleźć się na trasie projektowanych kabli -Wykopać i zabezpieczyć krzewy mogące znaleźć się na trasie projektowanych kabli Roboty ziemne -Wykonanie wykopu pod projektowane kable z zachowaniem szczególnej ostrożności -Wykonanie podsypki pod układane kable w rurach osłonowych -Zasypanie wykopu z utwardzeniem, wyprofilowaniem terenu i posianie trawy oraz odtworzenie zabezpieczonych krzewów. Roboty elektryczne -ułożenie w gotowych wykopach rur osłonowych -montaż fundamentów pod słupy ocynkowane -wciąganie kabli do rur -montaż opraw wraz z podłączeniem na słupach -montaż słupów na fundamentach -wykonanie połączeń w słupach -wykonanie uziomów pionowych wraz z podłączeniem -wykonanie przewiertu przez ścianę budynku wraz z zabezpieczeniem przed wilgocią -ułożenie rur PCV na uchwytach w ciągach komunikacyjnych piwnic -wykonanie przebić przez ściany i stropy -wciąganie przewodów do rur wraz z podłączeniem -montaż urządzeń (zabezpieczenia, zegar astronomiczny i inne) w rozdzielni administracyjnej budynku -wykonanie pomiarów elektrycznych zgodnie z obowiązującymi normami 1.6. OGÓLNE WARUNKI WYKONANIA I ODBIORU ROBÓT

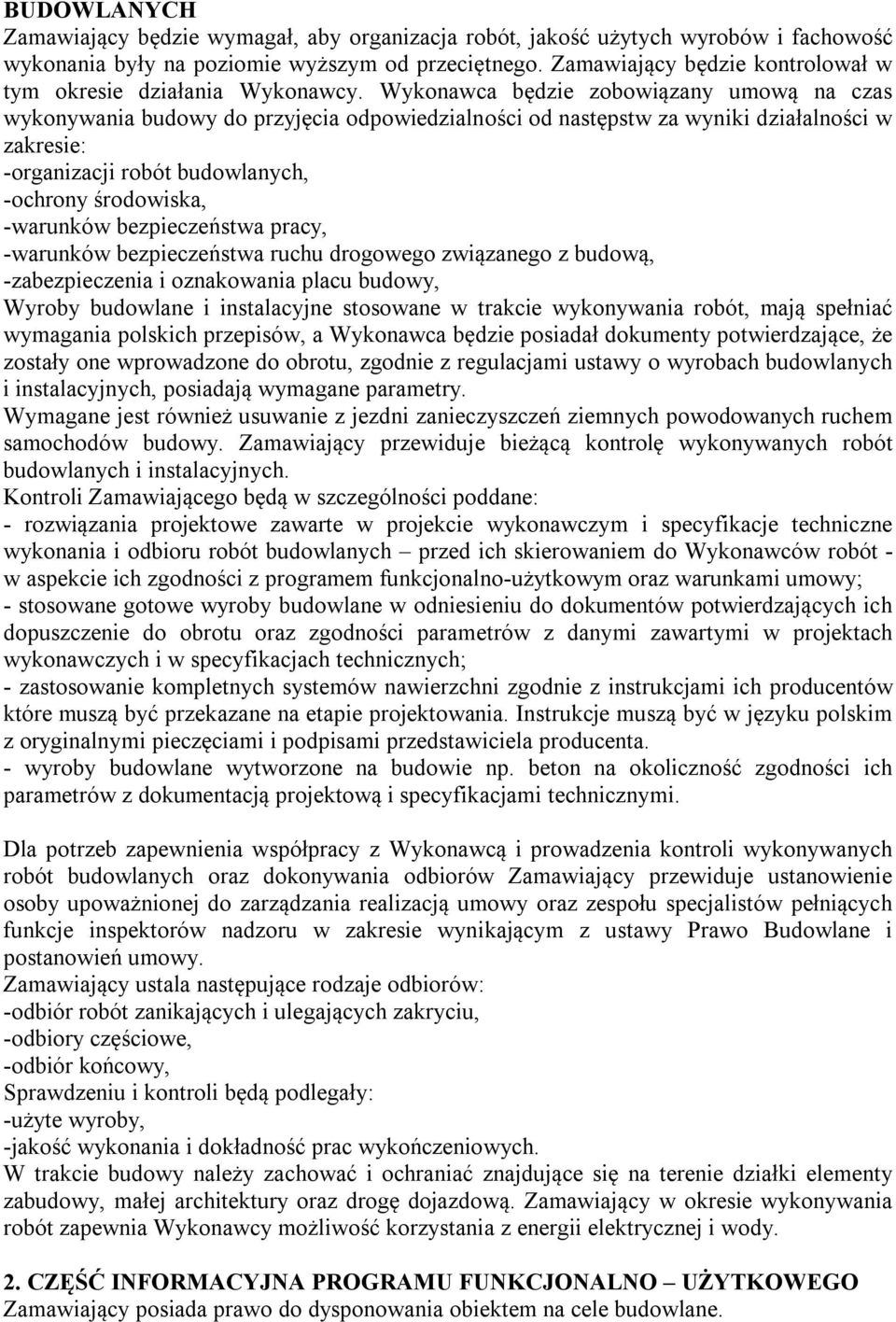

4 BUDOWLANYCH Zamawiający będzie wymagał, aby organizacja robót, jakość użytych wyrobów i fachowość wykonania były na poziomie wyższym od przeciętnego. Zamawiający będzie kontrolował w tym okresie działania Wykonawcy. Wykonawca będzie zobowiązany umową na czas wykonywania budowy do przyjęcia odpowiedzialności od następstw za wyniki działalności w zakresie: -organizacji robót budowlanych, -ochrony środowiska, -warunków bezpieczeństwa pracy, -warunków bezpieczeństwa ruchu drogowego związanego z budową, -zabezpieczenia i oznakowania placu budowy, Wyroby budowlane i instalacyjne stosowane w trakcie wykonywania robót, mają spełniać wymagania polskich przepisów, a Wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu, zgodnie z regulacjami ustawy o wyrobach budowlanych i instalacyjnych, posiadają wymagane parametry. Wymagane jest również usuwanie z jezdni zanieczyszczeń ziemnych powodowanych ruchem samochodów budowy. Zamawiający przewiduje bieżącą kontrolę wykonywanych robót budowlanych i instalacyjnych. Kontroli Zamawiającego będą w szczególności poddane: - rozwiązania projektowe zawarte w projekcie wykonawczym i specyfikacje techniczne wykonania i odbioru robót budowlanych przed ich skierowaniem do Wykonawców robót - w aspekcie ich zgodności z programem funkcjonalno-użytkowym oraz warunkami umowy; - stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projektach wykonawczych i w specyfikacjach technicznych; - zastosowanie kompletnych systemów nawierzchni zgodnie z instrukcjami ich producentów które muszą być przekazane na etapie projektowania. Instrukcje muszą być w języku polskim z oryginalnymi pieczęciami i podpisami przedstawiciela producenta. - wyroby budowlane wytworzone na budowie np. beton na okoliczność zgodności ich parametrów z dokumentacją projektową i specyfikacjami technicznymi. Dla potrzeb zapewnienia współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robót budowlanych oraz dokonywania odbiorów Zamawiający przewiduje ustanowienie osoby upoważnionej do zarządzania realizacją umowy oraz zespołu specjalistów pełniących funkcje inspektorów nadzoru w zakresie wynikającym z ustawy Prawo Budowlane i postanowień umowy. Zamawiający ustala następujące rodzaje odbiorów: -odbiór robót zanikających i ulegających zakryciu, -odbiory częściowe, -odbiór końcowy, Sprawdzeniu i kontroli będą podlegały: -użyte wyroby, -jakość wykonania i dokładność prac wykończeniowych. W trakcie budowy należy zachować i ochraniać znajdujące się na terenie działki elementy zabudowy, małej architektury oraz drogę dojazdową. Zamawiający w okresie wykonywania robót zapewnia Wykonawcy możliwość korzystania z energii elektrycznej i wody. 2. CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO UŻYTKOWEGO Zamawiający posiada prawo do dysponowania obiektem na cele budowlane.

5 Wszystkie roboty budowlane i instalacyjne należy wykonać zgodnie z postanowieniami ustawy Prawo Budowlane, obowiązującymi Polskimi Normami, warunkami technicznymi wykonania i odbioru robót budowlanych i zasadami sztuki budowlanej,
