SPECYFIKACJA TECHNICZNA

Transkrypt

1

2 SPECYFIKACJA TECHNICZNA THERMIKA - TERMOIZOLACYJNE DRZWI ANTYWŁAMANIOWE KLASY 2 WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA U = 1,0 [W/m 2 K] Wyposażenie standardowe: - Głęboko tłoczone skrzydło o grubości 57 mm wypełnione sztywną pianką poliuretanową okleinowane, - Ościeżnica drewniana (soft) okleinowana w kolorze skrzydła, - 2 uszczelki akrylowe w skrzydle i ościeżnicy, - Próg aluminiowo bukowy, - Stalowe wzmocnienie wewnątrz skrzydła, - 3 zawiasy antywyważeniowe z regulacją położenia skrzydła w 2-ch płaszczyznach, - Listwa okapowa. Oferowane warianty: - Szerokość : 80 90, - Kolory okładzin: orzech, orzech włoski, mahoń, złoty dąb, -Układy przetłoczeń: 4+2 panele. Wyposażenie opcjonalne (za dopłatą): - Wizjer panoramiczny, - Klamki i wkładki patentowe do wyboru z oferty handlowej, - Istnieje możliwość fabrycznego skrócenia na podany wymiar, maksymalnie o 16 cm, - Opaski wykończeniowe w kolorze skrzydła. stalowe wzmocnienie uszczelki akrylowe THERMIKA II - termoizolacyjne z przeszkleniem. Konstrukcja oparta na bazie antywłamaniowych THERMIKA (WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA U = 1,0 [W/m 2 K]) Wyposażenie standardowe: - Głęboko tłoczone skrzydło o grubości 57 mm wypełnione sztywną pianką poliuretanową okleinowane, - Ościeżnica drewniana (soft) okleinowana w kolorze skrzydła, - Szklenia witrażowe U = 0,7 [W/m 2 K], - 2 uszczelki akrylowe w skrzydle i ościeżnicy, - Próg aluminiowo bukowy, - Stalowe wzmocnienie wewnątrz skrzydła, - 3 zawiasy antywyważeniowe z regulacją położenia skrzydła w 2-ch płaszczyznach, - Listwa okapowa. Oferowane warianty: - Szerokość : 80 90, - Kolory okładzin: orzech, orzech włoski, mahoń, złoty dąb, -Układy przetłoczeń: 4+2 panele. Wyposażenie opcjonalne (za dopłatą): - Wizjer panoramiczny, - Klamki i wkładki patentowe do wyboru z oferty handlowej, - Istnieje możliwość fabrycznego skrócenia na podany wymiar, maksymalnie o 16 cm, - Opaski wykończeniowe w kolorze skrzydła. stalowe wzmocnienie uszczelki akrylowe UWAGA: 1 Konieczność posiadania certyfikatu potwierdzającego atest antywłamaniowy klasy 2 wymaga zastosowania klamki klasy 3 i kompletu wkładek patentowych klasy 4. przylga okleinowana w kolorze skrzydła pogrubiony ramiak sosnowy blacha stalowa ocynkowana pokryta folią drewnopodobną sztywna pianka poliuretanowa ościeżnica drewniana okleinowana przylga okleinowana w kolorze skrzydła pogrubiony ramiak sosnowy blacha stalowa ocynkowana pokryta folią drewnopodobną sztywna pianka poliuretanowa ościeżnica drewniana okleinowana 2

3 SPECYFIKACJA TECHNICZNA DRZWI TECHNICZNE NOWA LINIA - DRZWI ZEWNĘTRZNE WEJŚCIOWE WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA U = 1,62 [W/m 2 K] Wyposażenie standardowe: - Skrzydło o grubości 42 mm wypełnione sztywną pianką poliuretanową powlekane farbą akrylową, - Ościeżnica metalowa połówkowa, spawana, wyposażona w uszczelkę akrylową, malowana proszkowo w kolorze skrzydła, - 2 zawiasy antywyważeniowe z regulacją położenia skrzydła w 2-ch płaszczyznach, - 1 zamek zapadkowo - zasuwkowy. Oferowane warianty: - Szerokość : 80 90, - Kolory okładzin: brąz (RAL 8017), - Układy przetłoczeń: płaskie. Wyposażenie opcjonalne (za dopłatą): - Wizjer panoramiczny, - Próg aluminiowy lub aluminiowo - bukowy, - Klamki i wkładki patentowe do wyboru z oferty handlowej, - Istnieje możliwość fabrycznego skrócenia na podany wymiar maksymalnie o 19 cm. Wyposażenie standardowe: - Skrzydło o grubości 42 mm, wypełnione sztywną pianką poliuretanową, okleinowane, przeszklone, - 3 zawiasy antywyważeniowe z regulacją położenia skrzydła w 2-ch płaszczyznach, - 2 zamki - zapadkowy i zapadkowo -zasuwkowy, - Elegancka szeroka ramka witraży. Oferowane warianty: - Szerokość : - jednoskrzydłowych: 80 90, - dwuskrzydłowych: 121 (80+40) 131 (90+40) 160 (80+80) 170 (80+90) 180 (90+90), - Kolory okładzin: orzech, orzech włoski, mahoń, złoty dąb, biały, - Dostępne wzory według oferty katalogowej. Rodzaje ościeżnic: - Drewniana (soft), okleinowana w kolorze skrzydła, z uszczelką akrylową i progiem aluminiowo - bukowym, - Metalowa (soft), spawana, wyposażona w uszczelkę akrylową, drewnopodobna w kolorze skrzydła. Wyposażenie opcjonalne (za dopłatą): - Wizjer panoramiczny, - Klamki i wkładki patentowe do wyboru z oferty handlowej, - Naświetla górne i boczne wg. oferty katalogowej * 3 wypełnienie sztywną pianką poliuretanową próg aluminiowy z uszczelką (opcjonalnie za dopłatą ) ramiak drewniany uszczelka akrylowa ościeżnica metalowa połówkowa malowana proszkowo zawiasy antywyważeniowe z możliwością regulacji skrzydła w dwóch płaszczyznach płyciny z blachy stalowej ocynkowanej malowanej farbą akrylową uszczelka akrylowa przylga okleinowana w kolorze skrzydła uszczelka akrylowa wypełnienie sztywną pianką poliuretanową ramiak drewniany płyciny z blachy ocynkowanej pokrytej folią winylową drewnopodobną ościeżnica drewniana (soft) - okleinowana w kolorze skrzydła sztywna ościeżnica metalowa pełna (soft), spawana, w kolorze skrzydła - Próg aluminiowy lub aluminiowo - bukowy ** - Opaski wykończeniowe w kolorze skrzydła, - Istnieje możliwość fabrycznego skrócenia na podany wymiar, maksymalnie o 19 cm. (23 cm przy ościeżnicy drewnianej. W zakresie cm obowiązuje podwójna opłata za skrót) * dotyczy wyłącznie z ościeżnicą drewnianą ** dotyczy wyłącznie z ościeżnicą stalową 4

4 SPECYFIKACJA TECHNICZNA LINIA KLASYCZNA - DRZWI LINIA KLASYCZNA WZÓR 2 PANELE Z WITRAŻEM TYPU B ZEWNĘTRZNE WEJŚCIOWE WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA od U = 1,25 [W/m2K] w zależności od wersji Wyposażenie standardowe: - Głęboko tłoczone skrzydło o grubości 42 mm, wypełnione sztywną pianką poliuretanową, okleinowane, pełne lub z przeszkleniem, - 3 zawiasy antywyważeniowe z regulacją położenia skrzydła w 2-ch płaszczyznach, - 2 zamki - zapadkowy i zapadkowo - zasuwkowy, B21 ANTISOL Oferowane warianty: - Szerokość : - jednoskrzydłowych: 80 90, - dwuskrzydłowych: 121 (80+40) 131 (90+40) 160 (80+80) 170 (80+90) 180 (90+90), - Kolory okładzin: orzech, orzech włoski, mahoń, złoty dąb, calvados, biały, brąz, - Dostępne wzory według oferty katalogowej. B26 DWA KRYSZTAŁY B24 CZARNE DIAMENTY B22 DWA DIAMENTY B25 MARGARETKI Rodzaje ościeżnic: - Drewniana (soft), z uszczelką akrylową i progiem aluminiowo - bukowym, malowana RAL lub okleinowana w kolorze skrzydła, - Metalowa (soft), spawana, malowana proszkowo RAL lub drewnopodobna w kolorze skrzydła z uszczelką akrylową. Wyposażenie opcjonalne (za dopłatą): - Wizjer panoramiczny, - Witraże według oferty katalogowej, uszczelka akrylowa wypełnienie sztywną pianką poliuretanową ościeżnica drewniana (soft) malowana w kolorze RAL bądź okleinowana w kolorze skrzydła - Klamki i wkładki patentowe do wyboru z oferty handlowej, - Naświetla górne i boczne wg. oferty katalogowej * Drzwi wzór: 2 panele, kolor: złoty dąb, witraż: B25 margaretki - Próg aluminiowy lub aluminiowo - bukowy ** przylga okleinowana w kolorze skrzydła uszczelka akrylowa 5 ramiak drewniany płyciny z blachy ocynkowanej pokrytej folią winylową drewnopodobną sztywna ościeżnica metalowa pełna (soft), spawana, malowana w kolorze RAL, bądź okleinowana w kolorze skrzydła - Opaski wykończeniowe w kolorze skrzydła, - Istnieje możliwość fabrycznego skrócenia na podany wymiar, maksymalnie o 19 cm. (23 cm przy ościeżnicy drewnianej. W zakresie cm obowiązuje podwójna opłata za skrót) * dotyczy wyłącznie z ościeżnicą drewnianą ** dotyczy wyłącznie z ościeżnicą stalową 6

5 LINIA KLASYCZNA WZÓR 9 PANELI Z WITRAŻEM TYPU A WZÓR 9 PANELI Z WITRAŻEM TYPU B B21 ANTISOL A34 STOKROTKI A33 DALIA B26 DWA KRYSZTAŁY B24 CZARNE DIAMENTY B22 DWA DIAMENTY B25 MARGARETKI A32 CZARNE DIAMENTY A31 ANTISOL Drzwi wzór: 9 paneli, kolor: złoty dąb, witraż: A32 czarne diamenty 7 A35 MINARET Drzwi wzór: 9 paneli, kolor: mahoń, witraż: B26 dwa kryształy 8

6 LINIA KLASYCZNA WZÓR 4+2 PANELE Z WITRAŻEM TYPU C WZÓR 4+2 PANELE Z WITRAŻAMI TYPU D C11 CYTRYNA C18 KRYSZTAŁ D42 CZARNE DIAMENTY C12 SŁONECZKO D41 ANTISOL C15 SZAROTKA D44 STOKROTKI Drzwi wzór: 4+2 panele, kolor: mahoń, witraż: C18 kryształ 9 C13 LOTOS Drzwi wzór: 4+2 panele, kolor: złoty dąb, witraż: D44 stokrotki 10

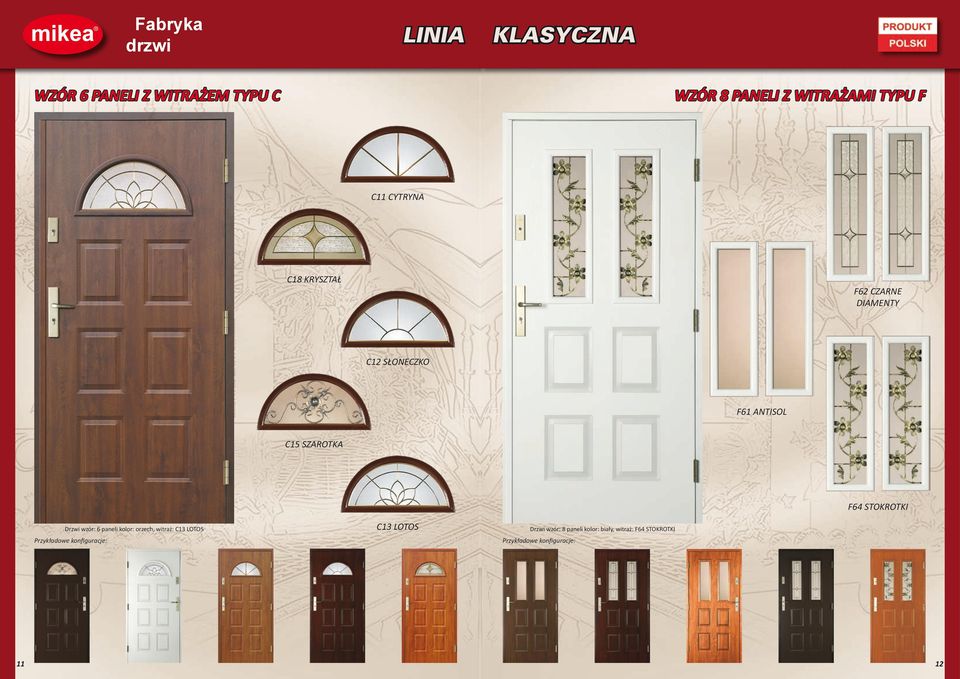

7 LINIA KLASYCZNA WZÓR 6 PANELI Z WITRAŻEM TYPU C WZÓR 8 PANELI Z WITRAŻAMI TYPU F C11 CYTRYNA C18 KRYSZTAŁ F62 CZARNE DIAMENTY C12 SŁONECZKO F61 ANTISOL C15 SZAROTKA F64 STOKROTKI Drzwi wzór: 6 paneli kolor: orzech, witraż: C13 lotos 11 C13 LOTOS Drzwi wzór: 8 paneli kolor: biały, witraż: F64 stokrotki 12

8 LINIA KLASYCZNA WZÓR 4+2 PANELE DRZWI PEŁNE WZÓR PŁASKIE WZÓR 2 PANELE WZÓR 8 PANELI WZÓR 9 PANELI 13 Duże zdjęcie w dziale specyfikacja techniczna 14

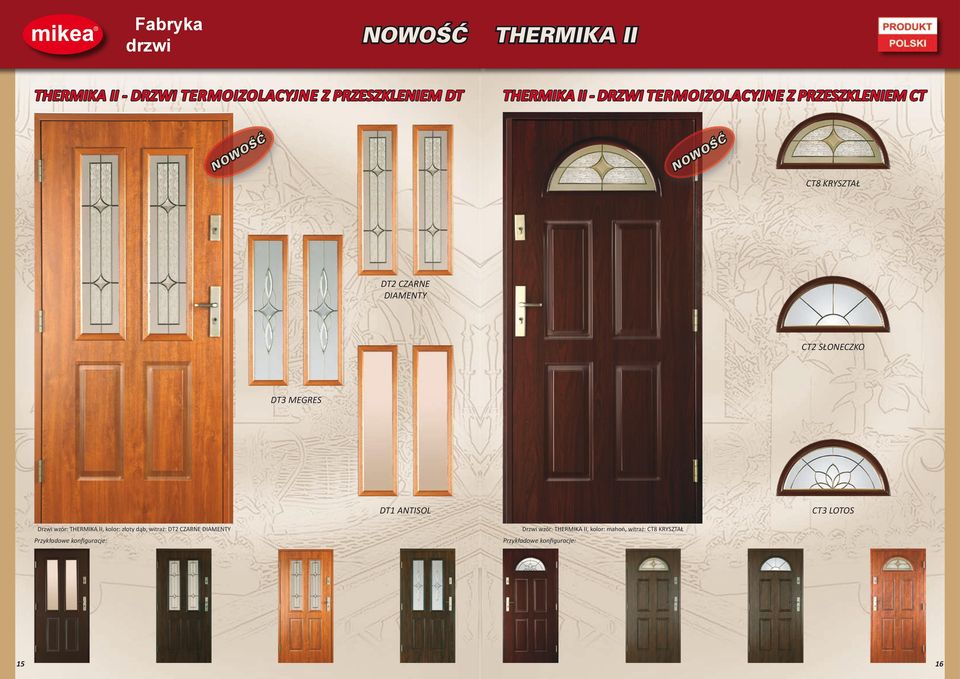

9 NOWOŚĆ THERMIKA II - DRZWI Termoizolacyjne Z PRZESZKLENIEM DT THERMIKA II THERMIKA II - DRZWI Termoizolacyjne Z PRZESZKLENIEM CT CT8 KRYSZTAŁ DT2 CZARNE DIAMENTY CT2 SŁONECZKO DT3 MEGRES DT1 ANTISOL Drzwi wzór: THERMIKA II, kolor: złoty dąb, witraż: DT2 CZARNE DIAMENTY 15 CT3 LOTOS Drzwi wzór: THERMIKA II, kolor: mahoń, witraż: CT8 KRYSZTAŁ 16

10 NOWA LINIA WZÓR TAURUS WZÓR HERBA TAURUS2 TAURUS3 HERBA3 Drzwi wzór: HERBA, kolor: złoty dąb, witraż: HERBA 2 17 HERBA1 LUSTRO WENECKIE HERBA2 Drzwi wzór: Taurus4, kolor: orzech. TAURUS4 18

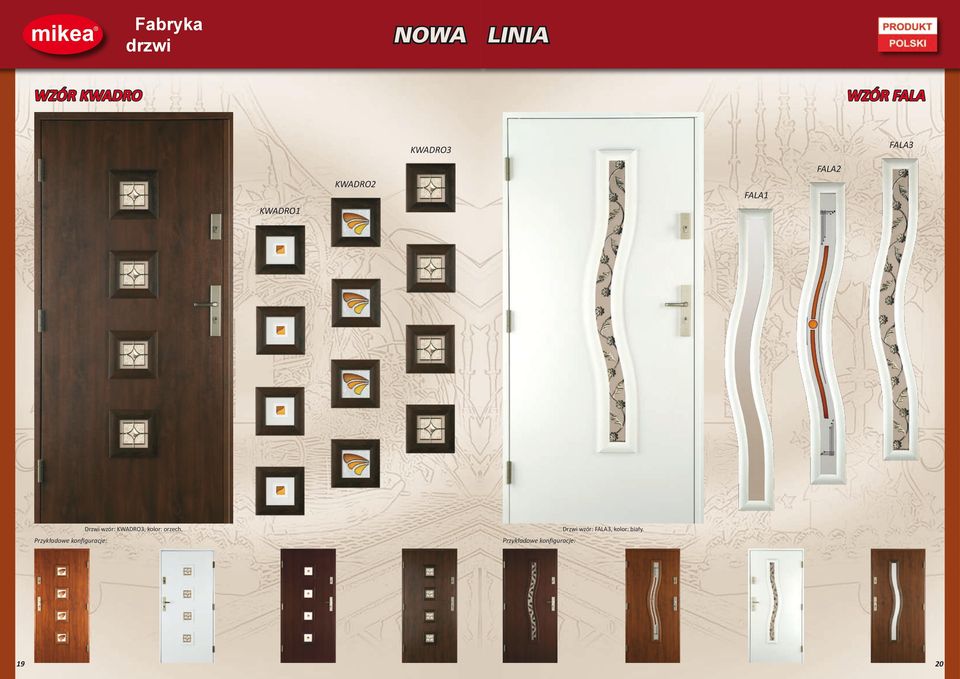

11 NOWA LINIA WZÓR KWADRO WZÓR FALA KWADRO3 FALA3 KWADRO1 KWADRO2 FALA1 FALA2 Drzwi wzór: Kwadro3, kolor: orzech. Drzwi wzór: Fala3, kolor: biały

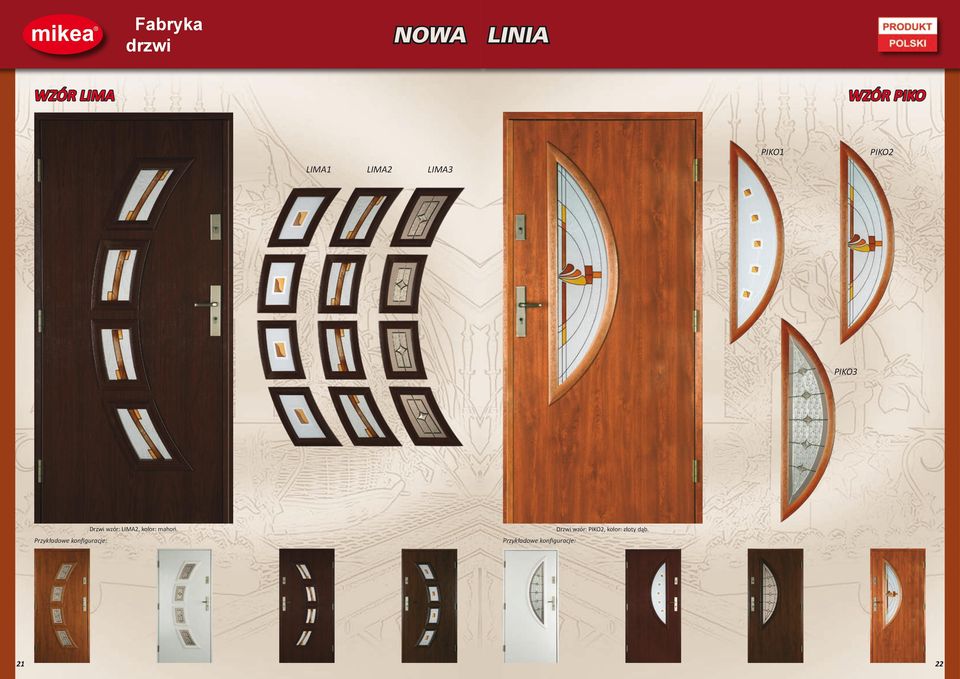

12 NOWA LINIA WZÓR LIMA WZÓR PIKO PIKO1 LIMA1 LIMA2 PIKO2 LIMA3 PIKO3 Drzwi wzór: Lima2, kolor: mahoń. 21 Drzwi wzór: Piko2, kolor: złoty dąb. 22

13 NA NAŚWIETLA I DOSTAWKI STAŁE (nie otwierane) Produkt dedykowany do dowolnych ZAMÓWIENIE DRZWI DWUSKRZYDŁOWE PODWÓJNE na ościeżnicy drewnianej. Oferowane warianty : Oferowane warianty: - naświetla i dostawki boczne o dowolnej szerokości i wysokości ościeżnicy, - naświetla i dostawki górne o szerokości lub zestawu z elementem bocznym. - Szerokości: 160 (80+80), 170 (90+80), 180 (90+90). - Wzornictwo: - skrzydło czynne: dowolne według oferty katalogowej zarówno w Linii Klasycznej jak i Nowej Linii, Uwaga: Powyżej 50 cm szerokości elementów bocznych i 50 cm wysokości elementów górnych dopłata. - wykończenie ramy farbą akrylową, lub okleiną drewnopodobną. Wypełnienia: Standardowe: szkło przeźroczyste (wkład zespolony) Opcjonalne (za dopłatą): - szkło (wkład zespolony): antisol, mleczne, antywłamaniowe P2, inne, - panel owy (42mm) wypełniony pianką poliuretanową, płaski w kolorze skrzydła (nie oferujemy wypełnień tłoczonych). Do dostawki w wersji z panelem opcjonalnie (za dopłatą) montaż witraży: - dla linii klasycznej jednego lub 2-ch typu F, alternatywnie jednego typu D, - dla nowej linii witraże wzór kwadro. - skrzydło bierne: identyczne ze skrzydłem czynnym. - Skrzydło czynne do wyboru z lewej lub prawej strony. Wszelkie pozostałe parametry i opcje wyposażenia jak dla odpowiadających jednoskrzydłowych. dostawka boczna wypełniona panelem wzór: KWADRO1 Drzwi jednoskrzydłowe LIMA1, kolor: mahoń, naświetle górne szyba ANTISOL W tym montaż witraży, naświetli, dostawek a także możliwość skrócenia (patrz specyfikacja techniczna). Drzwi dwuskrzydłowe podwójne wzór: 4+2 panele, kolor: mahoń, witraże: D42 CZARNE DIAMENTY Dostawka boczna wypełniona panelem - rodzaje: Skonfiguruj swoje. Na znajdziecie Państwo zaawansowany konfigurator, który pozwoli Wam wybrać wzór, rodzaj, rodzaj witraża, kolor, ewentualne naświetla i dostawki. A następnie obejrzeć, ocenić efekt i w razie potrzeby wydrukować wraz ze specyfikacją. 23 Drzwi dwuskrzydłowe 9 paneli z witrażami: w skrzydle głównym A34, w skrzydle biernym F64 STOKROTKI naświetle boczne i górne szyba ANTISOL bez witraża z witrażem D z witrażem F Zapraszamy! z 2 witrażami F 24

14 DRZWI DWUSKRZYDŁOWE Drzwi DWUSKRZYDŁOWE - LINIA KLASYCZNA Oferowane warianty dwuskrzydłowych: - Szerokości: 120 (80+40), 130 (90+40) Dostępne wzory skrzydeł biernych - Wzornictwo: - skrzydło czynne: dowolne według oferty katalogowej zarówno w Linii Klasycznej jak i Nowej Linii -skrzydło bierne: domyślnie dostosowane wzorniczo do skrzydła czynnego, na życzenie z zamontowanymi witrażami (opcja) lub płaskie. Uwaga: dla wzorów 9 kasetonów oraz 2 kasetony we wszystkich wariantach domyślnym jest skrzydło bierne przetłoczone 4 panele. Wszelkie pozostałe parametry i opcje wyposażenia jak dla odpowiadających jednoskrzydłowych. W tym montaż witraży, naświetli, dostawek a także możliwość skrócenia (patrz specyfikacja techniczna). Skonfiguruj swoje dwuskrzydłowe - patrz poprzednia strona. DRZWI DWUSKRZYDŁOWE - NOWA LINIA Dostępne wzory skrzydeł biernych pełne (płaskie) szklone PP PD TD T2 T1 PF TF 2F Drzwi dwuskrzydłowe wzór: 4+2 panele, kolor: orzech, witraż: C18 KRYSZTAŁ Legenda: Drzwi dwuskrzydłowe wzór: PIKO3, kolor: złoty dąb, skrzydło bierne szklone 25 PP Płaskie PD Płaskie z 1 witrażem typu D TD Tłoczone z 1 witrażem typu D T1 Tłoczone wzór 4 panele T2 Tłoczone wzór 4+2 panele PF Płaskie z 1 witrażem typu F TF Tłoczone z 1 witrażem typu F 2F Z kompletem witraży typu F 26

15 PRZEGLĄD OFERTY KOLORYSTYKA LINIA KLASYCZNA LINIA KLASYCZNA THERMIKA II NOWA LINIA LINIA KLASYCZNA ORZECH WŁOSKI ZŁOTY DĄB ORZECH CALVADOS BIAŁY MAHOŃ THERMIKA NOWA LINIA DRZWI TECHNICZNE Zamieszczone zdjęcia okładzin mogą kolorystycznie i wzorniczo odbiegać od oryginału. Skonfiguruj swoje. Na znajdziecie Państwo zaawansowany konfigurator, który pozwoli Wam wybrać wzór rodzaj, rodzaj witraża, kolor, ewentualne naświetla i dostawki. A następnie obejrzeć, ocenić efekt i w razie potrzeby wydrukować wraz ze specyfikacją. 27 BRĄZOWY 28

16 AKCESORIA Klamka Niagara z rozetą podwyższona odporność na włamanie. WYMIARY I PRZEKROJE Klamka SLICK z rozetą. Klamka BISZKOPT z rozetą. Opaska wykończeniowa do ościeżnicy drewnianej biały mahoń orzech Komplet wkładek patentowych 36/36 GERDA klasyczne i z pokrętłem. orzech włoski złoty dąb Komplet wkładek atestowanych 35/35 FAB klasyczne i z pokrętłem klasy 6. Wizjer panoramiczny Okucia dedykowane do antywłamaniowych THERMIKA i THERMIKA II Klamka DIVA z rozetą podwyższona odporność na włamanie klasa 3. Komplet wkładek atestowanych 40/35 oraz 45/30 klasyczne i z pokrętłem klasy 6. PARAMETRY SZEROKOŚĆ [cm] Komplet wkładek patentowych 41/36 oraz 46/31 klasyczne i z pokrętłem. Progi z uszczelką o długości 94 cm, 134 cm, 184 cm. 29 Próg aluminiowy do przylgowych Próg aluminiowy do bezprzylgowych Próg aluminiowo - bukowy WYSOKOŚĆ SKRZYDŁA Hs [mm] SZEROKOŚĆ PRZEJŚCIA Sp [mm] CAŁKOWITA WYSOKOŚĆ OŚCIEŻNICY Hc [mm] CAŁKOWITA SZEROKOŚĆ OŚCIEŻNICY Sc [mm] MINIMALNA WYSOKOŚĆ OTWORU W ŚCIANIE Ho [mm] MINIMALNA SZEROKOŚĆ OTWORU W ŚCIANIE So [mm] DRZWI Z OŚCIEŻNICĄ METALOWĄ JEDNOSKRZYDŁOWE DWUSKRZYDŁOWE DRZWI Z OŚCIEŻNICĄ DREWNIANĄ JEDNOSKRZYDŁOWE DWUSKRZYDŁOWE DRZWI THERMIKA DRZWI TECHNICZNE

17 CERTYFIKATY I ATESTY Pełnowymiarowe skany dokumentów są do pobrania na stronie Przykładowe z oferty Prezentowany zestaw: jednoskrzydłowe 9 paneli + witraż A34 STOKROTKI, ościeżnica drewniana okleinowana. Dodatkowo dwie dostawki wypełnione panelem oraz szklone kompletem witraży F64 STOKROTKI, opaska (listwa maskująca) nietypowa, komplet wkładek patentowych, klamka AXA z rozetą o podwyższonej odporności na włamanie. Niniejsza publikacja nie stanowi oferty w rozumieniu prawa i ma charakter jedynie informacyjny. Producent zastrzega sobie prawo do zmian. MIKEA - FABRYKA DRZWI ul. Mikołowska Tychy tel. /32/ , fax. /32/ biuro@mikea.pl
