1 FIRMA PROJEKTOWA WANECKI Sp. z o.o. ul. Daszyskiego 5, GLIWICE T/F ROZBUDOWA I PRZEBUDOWA SKRZYOWANIA UL. STABŁOWICKIEJ (DW 337 I DG ) I UL. GŁÓWNEJ (DW 336) WE WROCŁAWIU Obrb Stabłowice AM 3: 7/1, 7/2, 8 (8/1), 9(9/1, 9/2), 10(10/1), 11(11/1),13 (13/1),14(14/1), 15, 6/45 (6/47),6/46 (6/49, 6/50, 6/51) AM 7:10 Zespół projektowy

2 SPIS ZAWARTOCI PROJEKTU WYKONAWCZEGO - ETAP 1 Nr opracowania Nazwa opracowania 02 Projekt drogowy - ETAP 1 03 Przebudowa i budowa kanalizacji deszczowej 04 Przebudowa sieci wodocigowych 05 Przebudowa sieci gazowej 06 Projekt zieleni 07 Przebudowa sieci teletechnicznych 08 Budowa sieci MTKK 09 Przebudowa sieci elektroenergetycznych: 09/01 Projekt przebudowy linii N - ETAP 1 09/02 Projekt przebudowy owietlenia drogowego - ETAP 1 10 Warunki techniczne, uzgodnienia, BIOZ 11 Projekt organizacji ruchu docelowego - ETAP 1

3 SPIS ZAWARTOCI OPRACOWANIA L.p. Nazwa Strony 1. Strona tytułowa 1 2. Spis zawartoci projektu wykonawczego 2 3. Spis zawartoci opracowania, spis rysunków 3 4. Opis techniczny Spis warunków technicznych i uzgodnie Rysunki SPIS RYSUNKÓW Nr rys. Tytuł rysunku Skala 1 Plan orientacyjny 1 : Schemat przebudowy linii napowietrznej N/L Plan sytuacyjny przebudowywanej linii napowietrznej N/L : 250

4 1. PODSTAWA OPRACOWANIA 1.1. Umowa TXZ/TRP/164/144/2015 pomidzy Zarzdem Dróg i Utrzymania Miasta a Firm Projektow Wanecki Sp z o.o Ustawa z dnia 7 lipca 1994 Prawo Budowlane (Dz.U j.t.) 1.3. Ustawa z dnia 10 kwietnia 2003 r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych (Dz.U j.t) 1.4. Rozporzdzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 w sprawie warunków technicznych, jakim powinny odpowiada drogi publiczne i ich usytuowanie. (Dz.U j.t.) 1.5. Ustawa z dnia 21 marca 1985 roku o drogach publicznych (Dz.U j.t. póniejszymi zmianami) 1.6. Ustawa z dnia 20 czerwca 1997 roku Prawo o ruchu drogowym Dz.U j.t. póniejszymi zmianami) 1.7. Pomiary i inwentaryzacja infrastruktury elektroenergetycznej, przeprowadzona przez projektanta w czerwcu 2016 roku, 1.8. Warunki przebudowy linii napowietrznej N/L-299 TAURON Dystrybucja S.A. Oddział we Wrocławiu 1.9. Ustalenia z Inwestorem, Uzgodnienie TAURON Dystrybucja przedmiotowego opracowania Mapa do celów projektowych w skali 1: PRZEPISY, NORMY I OPRACOWANIA ZWIZANE 2.1. PN-IEC Instalacje elektryczne w obiektach budowlanych, 2.2. Norma SEP-E-001 Sieci elektroenergetyczne niskiego napicia. Ochrona przeciwporaeniowa, 2.3. PN-E : 2002 Instalacje elektroenergetyczne prdu przemiennego o napiciu wyszym od 1 kv, 2.4. Przepisy Budowy Urzdze Elektrycznych. Instytut Energetyki 1997 r Zarzdzenie Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, montau i rozbiórki oraz tablicy informacyjnej (Dz. U.nr 138 z 2001 r.) 2.6. Rozporzdzenie Ministra Gospodarki z dnia 17 wrzenia 1999 r. w sprawie bezpieczestwa i higieny pracy przy urzdzeniach i instalacjach elektrycznych (Dz. U. nr 80/1999, poz. 912), 2.7. Rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 26 wrzenia 1997 r. w sprawie ogólnych przepisów bezpieczestwa i higieny pracy (Dz. U. nr 125, poz r.) 2.8. Rozporzdzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47/2003, poz. 401), 2.9. Rozporzdzenie Ministra Przemysłu z dnia 8 padziernika 1990 r. w sprawie warunków technicznych, jakim powinny odpowiada urzdzenia elektroenergetyczne w zakresie ochrony przeciwporaeniowej, Warunki techniczne - instalacje elektryczne wyd. COBO-PROFIL1997r Projekt budowlany w zakresie cz. drogowej wykonywany w ramach tej samej umowy.

5 3. STAN ISTNIEJCY W chwili obecnej w terenie objtym modernizacj ul. Głównej na odcinku od mostu nad rzek Bystrzyc do ul. Stabłowickiej wystpuje (krzyuje si) linia napowietrzna N oznaczona jako L-299 wykonana w oparciu o słupy stalowe kratowe z przewodami 3xAFl6-50mm 2. Ze wzgldu na kolizyjny charakter słupa nr 22, odcinek pomidzy słupami nr tej linii naley przebudowa. 4. ZAKRES I PRZEDMIOT OPRACOWANIA Niniejsze opracowanie swoim zakresem obejmuje przebudow istniejcej linii N/L-299 wywieszonej na odcinku pomidzy słupami nr 21, 22 i 23, nad ul. Główn 5. STAN PROJEKTOWANY 5.1. Przebudowa linii napowietrznej N/L-299 Ze wzgldu na projektowan konfiguracj ulicy Głównej wraz z przyległym cigiem pieszo-rowerowym, wystpi kolizja z istniejcym słupem nr 22 przedmiotowej linii, który naley zdemontowa wraz z osprztem. W zwizku z powyszym naley: - zainstalowa nowy słup (w niekolizyjnej lokalizacji) w oparciu o pojedyncz erd elbetow wirowan, który przyjmie taki sam nr jak demontowany tj. 22, - wyposay w/w słup w niezbdny osprzt podwieszeniowy, - przewiesi istniejce przewody robocze typu 3xAFl 6-50 mm2 pomidzy słupami nr Przebieg projektowanej linii napowietrznej N pokazano na planie sytuacyjnym (rys. 3) natomiast szczegóły rozwizania na schemacie przebudowy (rys. 2). 6. UWAGI KOCOWE cało prac naley wykona zgodnie z obowizujcymi przepisami i normami, prace w pobliu i na czynnych urzdzeniach elektroenergetycznych naley wykonywa bezwzgldnie za zgod i pod nadzorem TAURON Dystrybucja S.A. Oddział we Wrocławiu, spełni warunki podane w warunkach przebudowy przedmiotowej infrastruktury elektroenergetycznej, zdemontowane elementy przebudowywanej linii napowietrznej naley przewie w miejsce wskazane przez ich właciciela tj. TAURON Dystrybucja S.A. Oddział we Wrocławiu, po zakoczeniu prac teren naley przywróci do stanu pierwotnego, wykonawca robót przed przystpieniem do prac budowlanych jest zobowizany do wykonania pomiarów kontrolnych w zakresie sytuacyjno-wysokociowym ze szczególnym uwzgldnieniem sprawdzenia włcze w stan istniejcy. W przypadku sieci

6 uzbrojenia terenu naley sprawdzi równie rzdne przy kolizyjnych przejciach na całej długoci projektowanej sieci, w przypadku stwierdzenia rozbienoci pomidzy usytuowaniem w planie oraz rzdnych wysokociowych elementów projektowanych w stosunku do stanu istniejcego okrelonego wg mapy do celów projektowych, jest zobowizany do niezwłocznego powiadomienia Inwestora w celu umoliwienia ewentualnej korekty rozwiza projektowych, wykonawca przed przystpieniem do robót ma obowizek zapozna si z Projektem Budowlanym, decyzj zezwolenia na realizacj inwestycji drogowej oraz decyzj o rodowiskowych uwarunkowaniach realizacji inwestycji w celu zapoznania si z warunkami prowadzenia robót. W szczególnoci naley sprawdzi połoenie przebudowywanych sieci w stosunku do istniejcych sieci podlegajcych pozostawieniu oraz nowoprojektowanego układu drogowego i nowoprojektowanych sieci zarówno w planie jak i wysokociowo. Opracował: mgr in. Jan Dobrowolski upraw. do projektowania i kierowania budow w zakresie instal. elektrycznych bez ogranicze nr upraw. 207/76/Wwm Wrocław, ul. Hermanowska 20A

7 7.1. Warunki Techniczne oraz zgoda usunicia kolizji sieci elektroenergetycznej, (dot. przebudowy słupa nr 22 linii napowietrznej L-299) w zwizku z kolizj tej sieci z projektowan konfiguracj przebudowywanej ulicy wydane w dniu r. przez TAURON Dystrybucja S.A. Oddział we Wrocławiu przy pimie o sygn. TD/OWR/OME/ / , 7.2. Uzgodnienie nr 12735/0782/0721/2016 dot. przebudowy przedmiotowej infrastruktury elektroenergetycznej (zgodnie z warunkami jak w pkt 1 i 2) wydane w dniu r. przez TAURON Dystrybucja S.A. Oddział we Wrocławiu 7.3. Uzgodnienie przedmiotowego opracowania wydane w dniu r. przez Zarzd Dróg i Utrzymania Miasta we Wrocławiu przy pimie o sygn. TRP EK 7.4. Wykaz działek na których projektuje si przebudow linii napowietrznej N, wraz z jej charakterystyk,

8

9

10

11

12

13

14

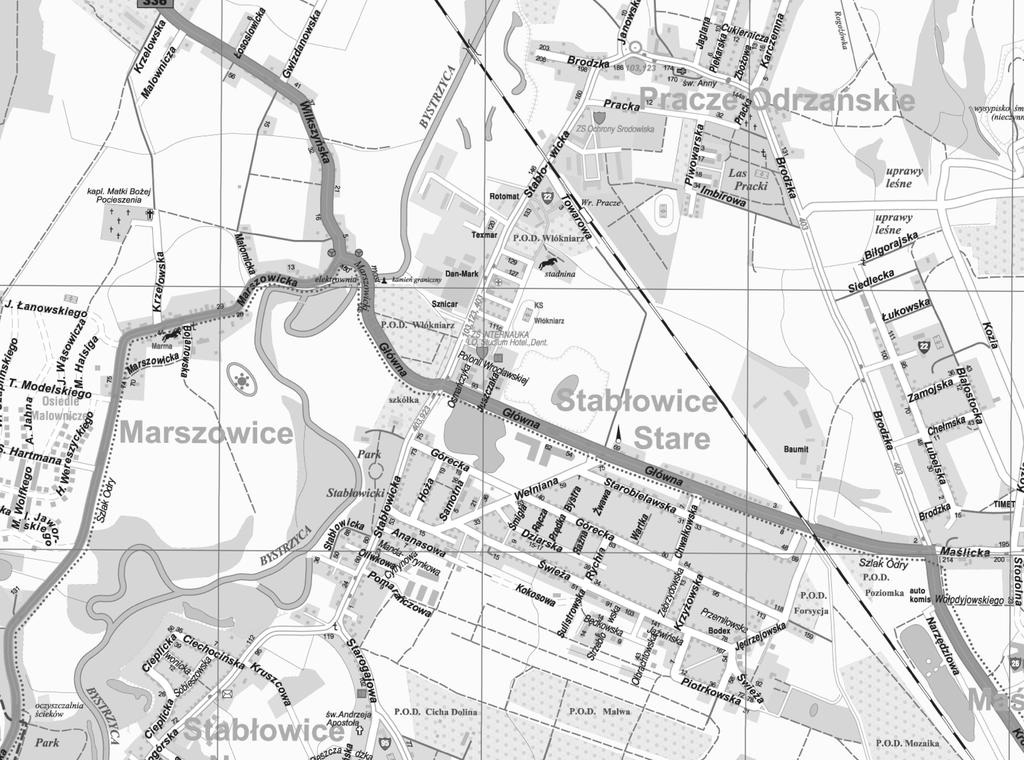

15 rys. nr 3 Plan orientacyjny 1:10000

16 L-299: 3xAFl6-50 ρ=120mpa 23 L-299 Charakterystyka projektowanego słupa 22/P-12 (wg katalogu Linie napowietrzne kv z przewodami AFL 6 na żerdziach wirowanych E tom I ENERGOPROJEKT Poznań) Konstrukcja - Żerdź typu E12/4,3C: 1 szt. - Ustój typu U1: 1 kpl - Poprzecznik typu PP-352/E: 1 szt. - Objemka typu OB-1/E: 1 szt. - Śruby montażowe: 1 kpl Wyposażenie - Zawieszenie przelotowe bezpieczne typu 2LWP-20/UPS: 3 kpl - Tablice ostrzegawcze, identyfikacyjne i informacyjne: 1 kpl - Połączenie uziemienia: 1 kpl - Uziom typu T2x2/11: 1 kpl T2x2/11 RA 10Ω 22 P-12 3 PREZYDENT WROCŁAWIA reprezentowany przez ZARZĄD DRÓG I UTRZYMANIA MIASTA ul. Długa 49; Wrocław FIRMA PROJEKTOWA WANECKI Sp. z.o.o. hp=10,5m 22 L-299 mgr inż. Jan Dobrowolski ul. Daszyńskiego 5; Gliwice T/F E biuro@pwa.home.pl ul. Główna Centrum inż. Edward Cuber mgr inż. Waldemar Dobrowolski OCŁAWIU hp=10,7m 21 L PRZEBUDOWA INFRASTRUKTURY ELEKTROENERGETYCZNEJ SCHEMAT PRZEBUDOWY LINII NAPOWIETRZNEJ ŚN/L-299

17 PREZYDENT WROCŁAWIA reprezentowany przez ZARZĄD DRÓG I UTRZYMANIA MIASTA ul. Długa 49; Wrocław FIRMA PROJEKTOWA WANECKI Sp. z.o.o. ul. Daszyńskiego 5; Gliwice T/F E biuro@pwa.home.pl mgr inż. Jan Dobrowolski inż. Edward Cuber mgr inż. Waldemar Dobrowolski OCŁAWIU PRZEBUDOWA INFRASTRUKTURY ELEKTROENERGETYCZNEJ PLAN SYTUACYJNY PRZEBUDOWYWANEJ LINII NAPOWIETRZNEJ ŚŃ/L-299
