1 Amiblu Nietypowe zbiorniki z rur GRP stosowane w sieciach kanalizacji deszczowej i ogólnospławnej Robert Walczak Kierownik Działu Technicznego

3 Nietypowe zbiorniki retencyjno-zrzutowe dla sieci ogólnospławnej System AMISCREEN System HOBAS CSO 3

4 System AMISCREEN Budowa Studnia przelewowa Elementy separujące Zaślepienia Studzienka dławiąca Próg przelewowy Komora retencyjna 4

5 System AMISCREEN Jak to działa? 5

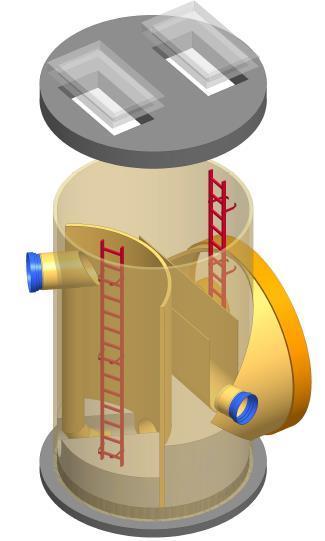

6 System AMISCREEN Studnia dopływowo-przelewowa Próg przelewowy 6

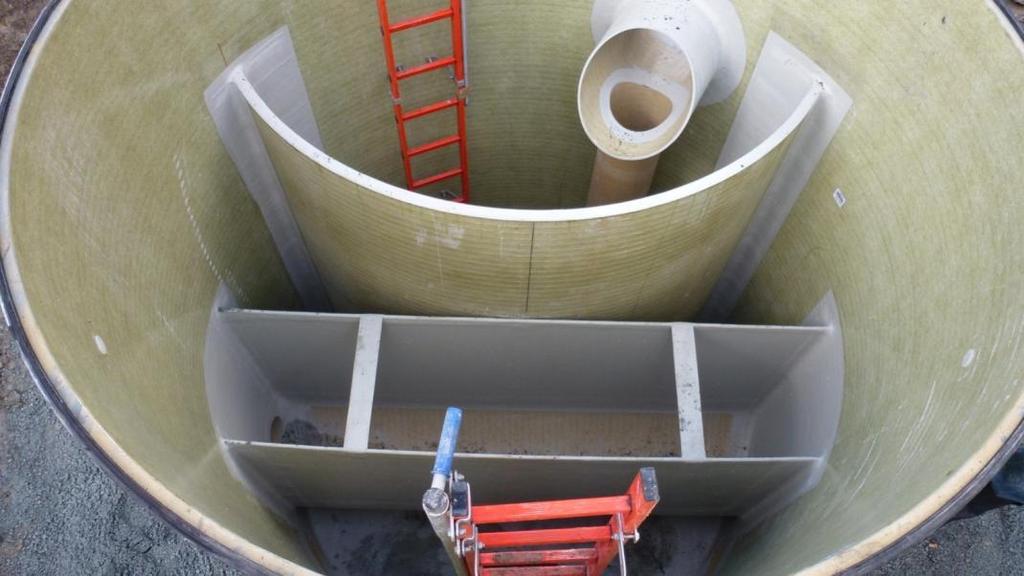

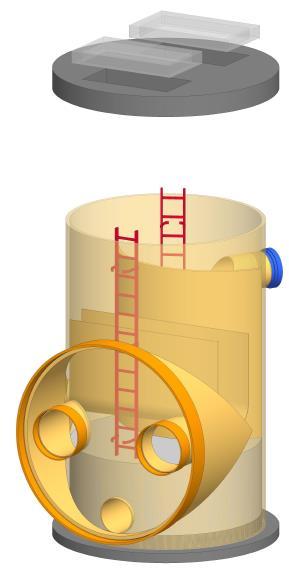

7 System FLOWTITE AMISCREEN Studnia dopływowo-przelewowa 7

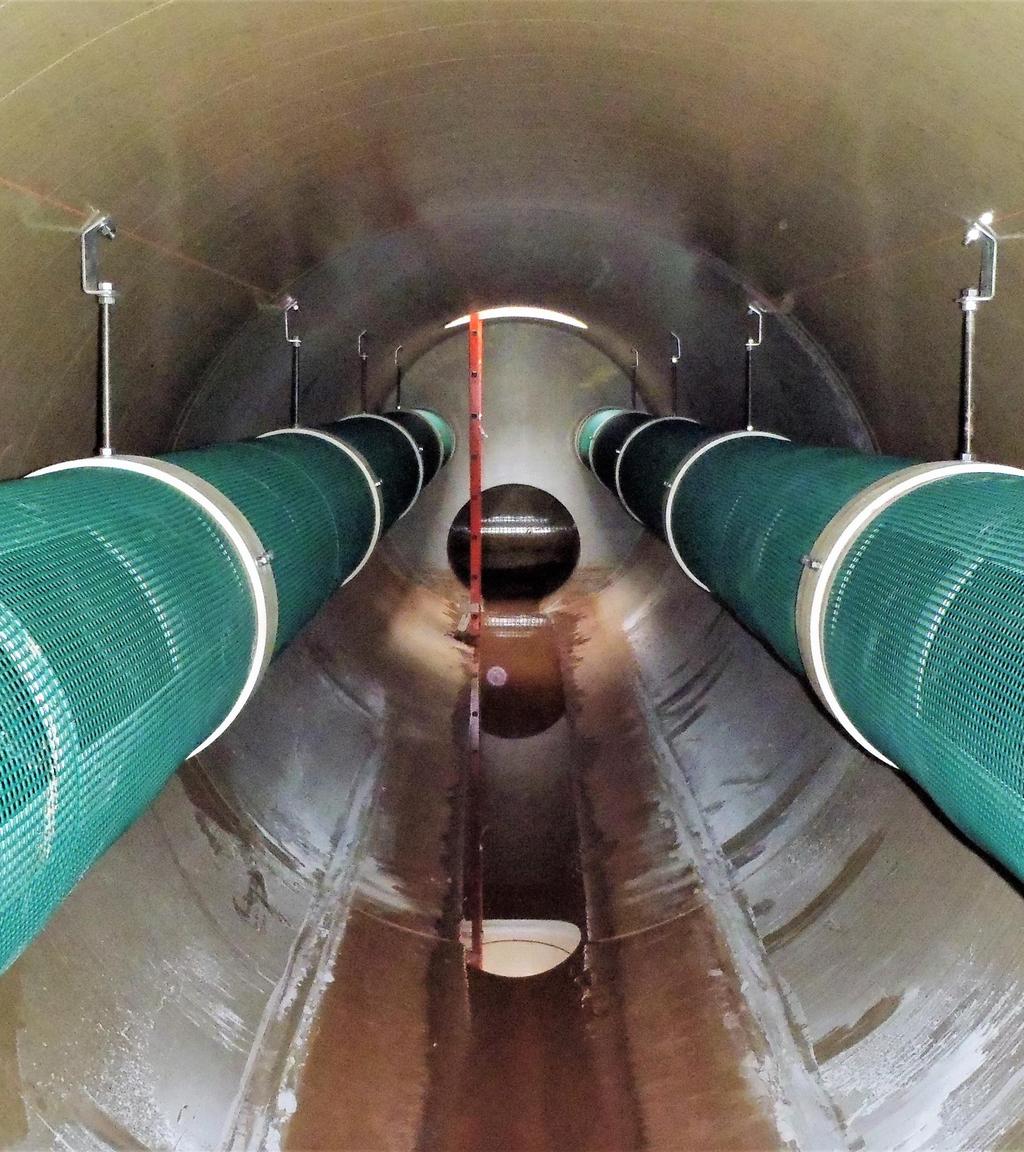

8 System AMISCREEN Elementy separujące Elementy separujące podwieszone są do ścian kanału za pomocą systemu zawiesi ze stali nierdzewnej 8

9 System FLOWTITE AMISCREEN Elementy separujące Elementy separujące podłączone są do studni dopływowo-przelewowej 9

10 System AMISCREEN Elementy separujące Elementy separujące wykonane są z rur GRP jako szkielet, które owinięte są siatką PP o odpowiedniej perforacji 10

11 System AMISCREEN Elementy separujące - budowa i rozbudowa Elementy separujące dostarczane są w stanie prefabrykowanym. Kolumny separujące mogą być rozbudowywane. Siatki można wymieniać w bardzo prosty sposób.

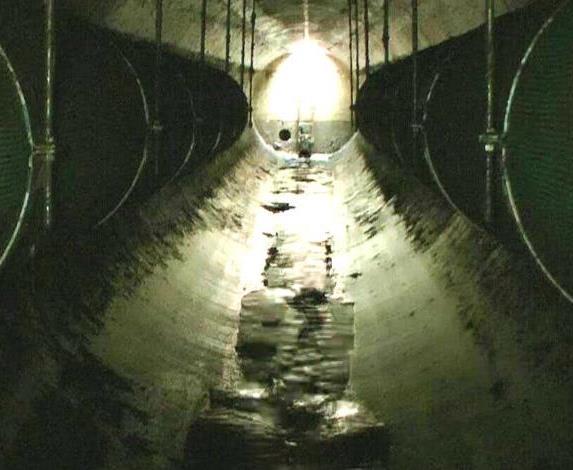

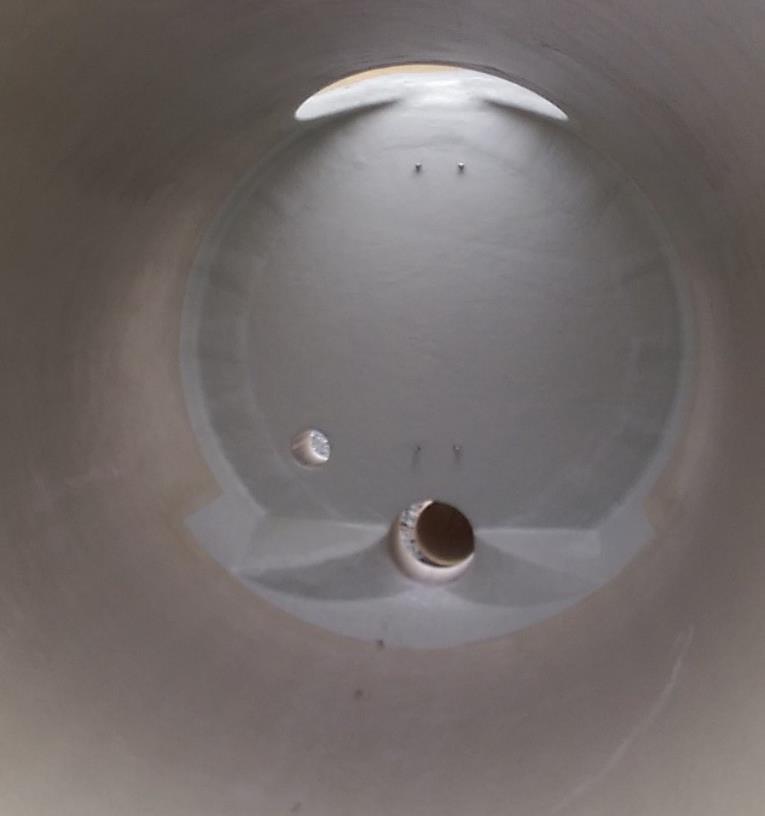

12 System AMISCREEN Komora przepływowo-retencyjna Komora retencyjna z rynną w kinecie Komora retencyjna okrągła z wyprofilowanym wlotem do studni dławiącej Komora retencyjna niekołowa 12

13 System AMISCREEN Komora przepływowo-retencyjna 13

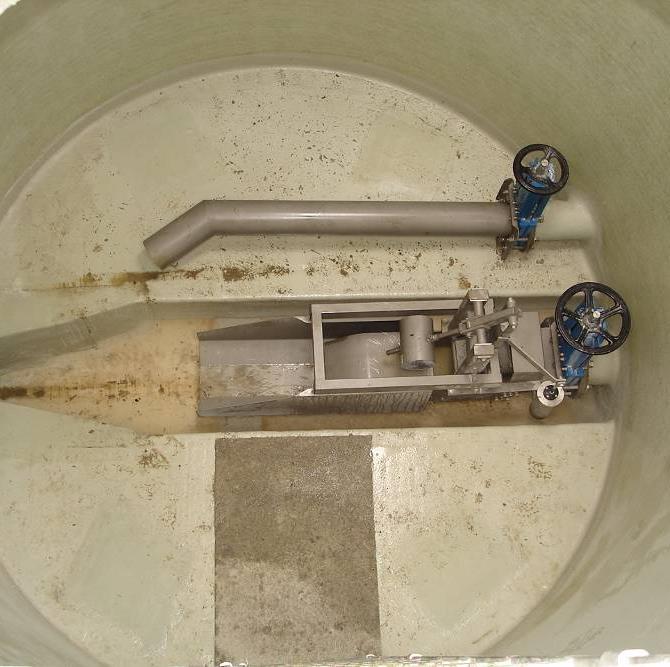

14 System AMISCREEN Studzienki dławiące - rodzaje Regulator wirowy instalacja mokra Regulator wagowy półsucha instalacja MID mit E-Schieber - Trockenaufstellung 14

15 System AMISCREEN Inspekcja zbiornika przed oddaniem do eksploatacji 15

16 12 Amiscreen System AMISCREEN Referencje 16

17 System AMISCREEN Eksploatacja - monitorowanie Do monitorowania systemu Amiscreen stosuje się czujniki napełnienia! 1) Równoczesny pomiar poziomów ścieku - w studni przelewowej - w komorze retencyjnej 2) Transfer danych 3) Ocena danych wg: - Wyznaczonego odchylenia - Porównania z limitem Alarm! Czyszczenie! z.b. > X cm

18 System AMISCREEN Eksploatacja - czyszczenie 18

System AMISCREEN Podsumowanie Brak ruchomych części (brak zużycia) Brak konieczności dostaw energii System całkowicie odporny na korozję Łatwa inspekcja Łatwy do uzyskania efekt samooczyszczania

19 System AMISCREEN Podsumowanie Brak ruchomych części (brak zużycia) Brak konieczności dostaw energii System całkowicie odporny na korozję Łatwa inspekcja Łatwy do uzyskania efekt samooczyszczania komory retencyjnej Łatwe czyszczenie elementów filtracyjnych Perforacja łatwo wymienna (w razie zużycia) Możliwość bezprzewodowego monitorowania prawidłowości działania zbiornika Możliwość rozbudowy powierzchni filtracji 19

20 Zbiorniki HOBAS CSO Budowa Kanał dopływowy Komora uspokajająca Studzienki inspekcyjne Przegroda GRP Komora separacji Elastyczne elementy czyszczące Kanał odpływowy rura dławiąca Szczelina przelewowa 20

21 Zbiorniki HOBAS CSO Budowa 1 Kanał dopływowy Zbiornik przelewowy HOBAS podłącza się bezpośrednio do istniejącego systemu kanalizacji. Rozwiązania hydrauliczne i pojemność określane są na podstawie natężenia dopływu ścieków do zbiorników oraz regulowanego odpływu do oczyszczalni ścieków. Na podstawie tych danych określa się zakres przelewu do odbiornika. 1 21

22 Zbiorniki HOBAS CSO Budowa 2 Komora uspokajająca W okresach suchych oraz w przypadku opadów deszczu wpływające do systemu ścieki wprowadzane są do pierwszej części zbiornika. Stożkowy wlot o zwiększającym się przekroju pozwala znacznie obniżyć prędkość przepływu i tym samym zwiększyć stopień osadzania się i wychwytywania zawiesiny cząstek stałych. Komorę uspokajającą można powiększyć, umożliwiając w ten sposób gromadzenie większej ilości wody. 2 22

23 Zbiorniki HOBAS CSO Budowa Studzienki inspekcyjne Dostęp do komory umożliwiają montowane fabrycznie, wykonane z GRP studzienki kontrolne HOBAS, wyposażone w drabiny. Są one szczególnie przydatne w pobliżu przegrody zatrzymującej zanieczyszczenia pływające oraz rury dławiącej. Dodatkowe włazy umożliwiają dostęp do elementów czyszczących oraz ewentualnych przyrządów pomiarowych. 23

24 Zbiorniki HOBAS CSO Budowa 4 Przegroda GRP Barierę dla zanieczyszczeń pływających zgromadzonych w wodzie opadowej stanowi zamontowana prostopadle do kierunku przepływu odporna na korozję przegroda GRP. Wpływa ona na zmniejszenie prędkości przepływu wody, co powoduje opadanie stałych zanieczyszczeń do przebiegającej poniżej kanalizacji ogólnospławnej. Dzięki temu po deszczu zanieczyszczenia są bezpiecznie przesyłane do oczyszczalni ścieków. 4 24

25 Zbiorniki HOBAS CSO Budowa 5 Komora separacji Po przejściu przez przegrodę ścieki trafiają do komory separacji. W okresach suchych przepływają one po prostu przez komorę. Podczas silnych opadów poziom wody podnosi się, a ścieki zmieszane o niewielkiej zawartości zanieczyszczeń odpływają przez szczelinę przelewową. 5 25

26 Zbiorniki HOBAS CSO Budowa 6 Elastyczne elementy czyszczące Przechwytywanie zanieczyszczeń stałych można poprawić dzięki elastycznym prętom wykonanym z GRP. Pręty te zamontowane są powyżej dna rury, dlatego też w okresach suchych zmieszane ścieki przepływają swobodnie do oczyszczalni ścieków, nie dotykając prętów. Po deszczu pręty zaczynają drgać podczas obniżania się poziomu wody, co pozwala na ich samoczynne oczyszczanie. Liczba elementów czyszczących uzależniona jest od projektu. 6 26

27 Zbiorniki HOBAS CSO Budowa 7 Kanał odpływowy rura dławiąca Kanał odpływowy ze zbiornika przelewowego w postaci rury dławiącej odprowadza ścieki do oczyszczalni ścieków. Wylot można dodatkowo wyposażyć w regulator przepływu. 7 27

28 Zbiorniki HOBAS CSO Budowa 8 Szczelina przelewowa Po wypełnieniu w czasie deszczu komory separacji woda ściekowa, zawierająca niewielkie ilości zanieczyszczeń, przepływa przez szczelinę przelewową usytuowaną równolegle do kierunku przepływu. Takie umiejscowienie umożliwia optymalną separację zanieczyszczeń. Woda odpływająca przez szczelinę przelewową odpływa kanałem burzowym do odbiornika, zbiornika retencyjnego lub kanalizacji deszczowej. 8 28

natężeniu ruchu Czas instalacji 4 godz. (w ciągu nocy 16/17.04.

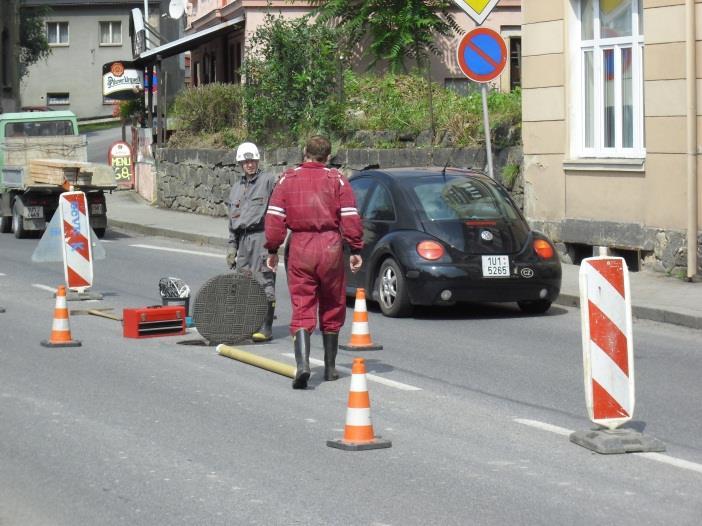

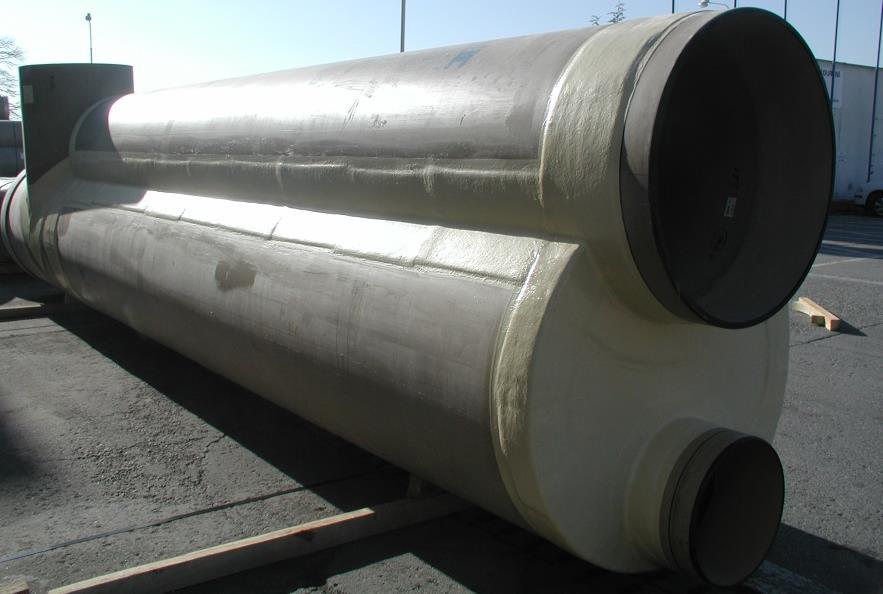

29 Zbiornik przelewowy w Děčín, Czechy Pierwszy zainstalowany zbiornik DN 1000 dopływ/odpływ DN 1400 zbiornik Droga o dużym natężeniu ruchu Czas instalacji 4 godz. (w ciągu nocy 16/ ) Pomiary: Wiodące przez Instytut w Pradze Projekty dyplomowe

30 Zbiornik przelewowy w Děčín, Czechy Budowa 30

31 Zbiornik przelewowy w Děčín, Czechy Urządzenia pomiarowe Pomiary dopływu Mętność: SOLITAX ts-line sc digital probe [mg/l] Prędkość: SIEMENS Miltronics VS100 sensor [m/s] Poziom: SIEMENS Echomax XRS-5 [m] Pomiary odpływu Mętność: SIGMA 900MAX [mg/l] Poziom: FIEDLER M4016 [m] 31

32 Zbiornik przelewowy w Děčín, Czechy Pomiary Děčín Przepływ Q [l/s] Odpływ 400 Ciała stałe w dopływie Przepływ Q [l/s] Stężenie zawieszonych cząstek stałych [mg/l] Dopływ Děčín Ciała stałe w odpływie 0 12: :12 14:24 15:36 16:48 18:00 19: : : :24 23:31 23:38 23:45 23: :00 0:07 0:14 0: Děčín Przepływ Q [l/s] Děčín Przepływ Q [l/s] 800 Stężenie zawieszonych cząstek stałych [mg/l] :52 15:00 15:07 15:14 15:21 15: :36 Stężenie zawieszonych cząstek stałych [mg/l] :45 Stężenie zawieszonych cząstek stałych [mg/l] :00 18:14 18:28 18:43 18:57 19:12 19: :40 32

33 Zbiornik przelewowy w Děčín, Czechy Pomiary w szczegółach 33

34 Zbiornik AMIREN Katowice Projekt GIGABLOK 34

35 Zbiornik AMIREN Katowice Projekt GIGABLOK Informacje techniczne: Przykrycie ok. 0,5 m ponad rurą Zbiornik 3000/2400 mm (rury AMIREN) Długość zbiornika 100m Całkowita pojemność retencyjna 630 m3 Kanalizacja sanitarna wewnątrz zbiornika PVC DN

36 Dziękuję za uwagę.
