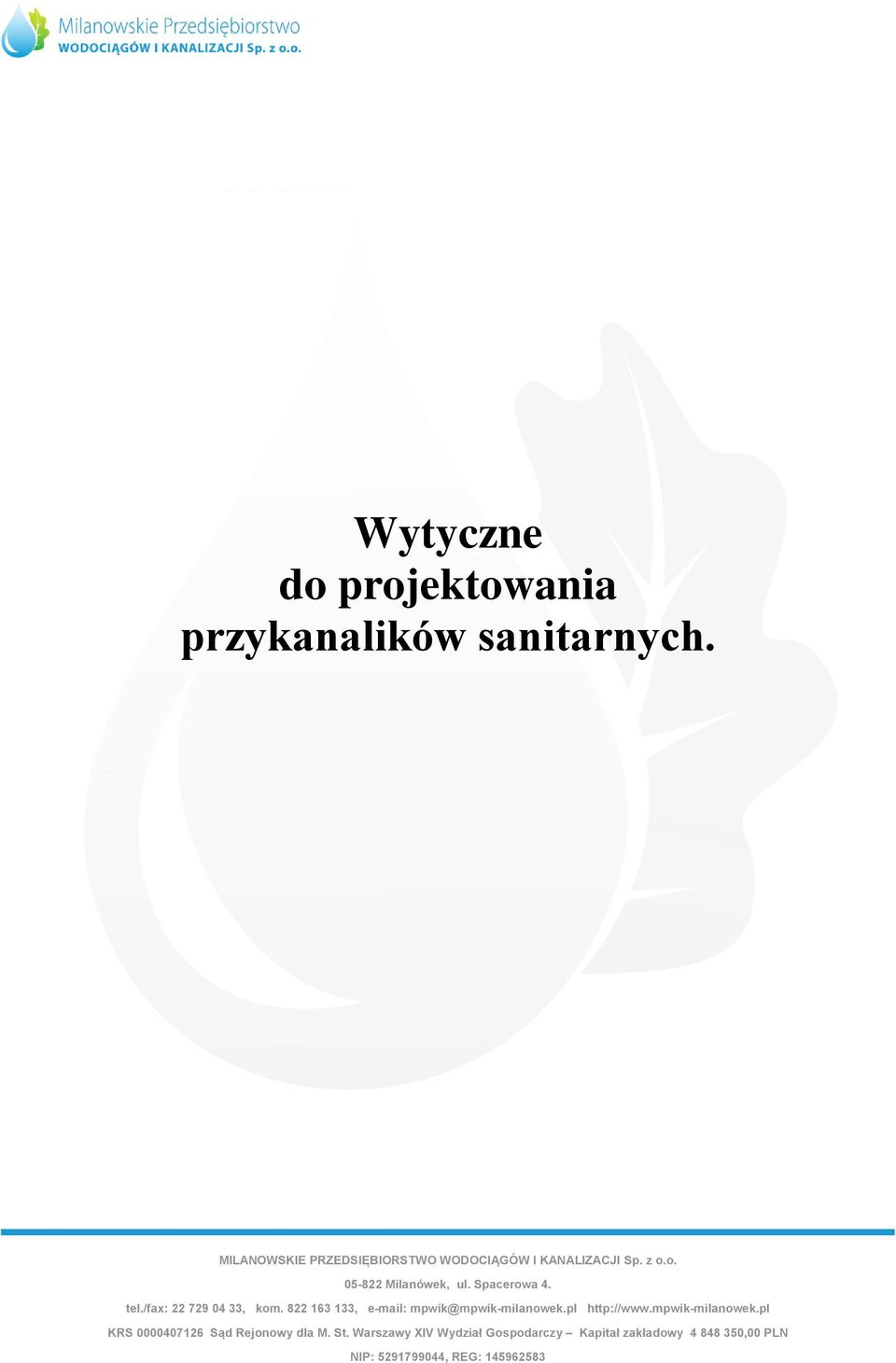

Wytyczne do projektowania przykanalików sanitarnych.

Transkrypt

1 Wytyczne do projektowania przykanalików sanitarnych.

2 Niniejsze Wytyczne zawierają zbiór podstawowych wymagań Milanowskiego Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o.o., które należy uwzględnić przy opracowywaniu dokumentacji projektowej przykanalików sanitarnych na terenie działania Spółki. Wytyczne zostały opracowane jako materiały pomocnicze dla projektantów. Korzystanie z informacji zawartych w Wytycznych ułatwi projektowanie i uzgadnianie dokumentacji projektowych. Stosowanie Wytycznych nie zwalnia z obowiązku przestrzegania przepisów, norm, instrukcji, zarządzeń branżowych i państwowych oraz właściwego korzystania z wiedzy inżynierskiej. Niezbędne w procesie projektowania załączniki i wnioski dostępne są na stronie internetowej MPWiK Sp. z o.o. oraz w siedzibie Spółki przy ulicy Spacerowej 4 w Milanówku.

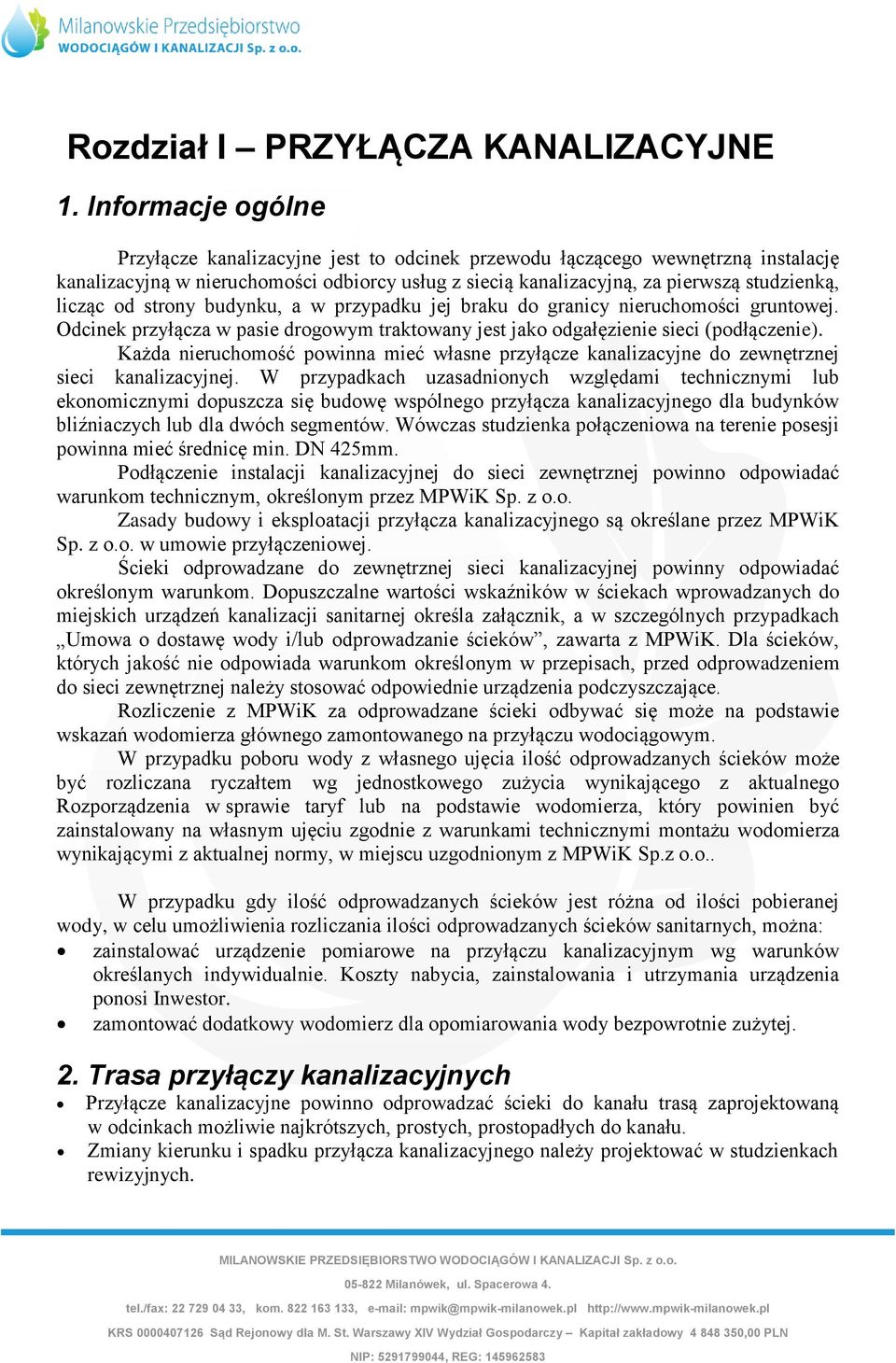

3 Rozdział I PRZYŁĄCZA KANALIZACYJNE 1. Informacje ogólne Przyłącze kanalizacyjne jest to odcinek przewodu łączącego wewnętrzną instalację kanalizacyjną w nieruchomości odbiorcy usług z siecią kanalizacyjną, za pierwszą studzienką, licząc od strony budynku, a w przypadku jej braku do granicy nieruchomości gruntowej. Odcinek przyłącza w pasie drogowym traktowany jest jako odgałęzienie sieci (podłączenie). Każda nieruchomość powinna mieć własne przyłącze kanalizacyjne do zewnętrznej sieci kanalizacyjnej. W przypadkach uzasadnionych względami technicznymi lub ekonomicznymi dopuszcza się budowę wspólnego przyłącza kanalizacyjnego dla budynków bliźniaczych lub dla dwóch segmentów. Wówczas studzienka połączeniowa na terenie posesji powinna mieć średnicę min. DN 425mm. Podłączenie instalacji kanalizacyjnej do sieci zewnętrznej powinno odpowiadać warunkom technicznym, określonym przez MPWiK Sp. z o.o. Zasady budowy i eksploatacji przyłącza kanalizacyjnego są określane przez MPWiK Sp. z o.o. w umowie przyłączeniowej. Ścieki odprowadzane do zewnętrznej sieci kanalizacyjnej powinny odpowiadać określonym warunkom. Dopuszczalne wartości wskaźników w ściekach wprowadzanych do miejskich urządzeń kanalizacji sanitarnej określa załącznik, a w szczególnych przypadkach Umowa o dostawę wody i/lub odprowadzanie ścieków, zawarta z MPWiK. Dla ścieków, których jakość nie odpowiada warunkom określonym w przepisach, przed odprowadzeniem do sieci zewnętrznej należy stosować odpowiednie urządzenia podczyszczające. Rozliczenie z MPWiK za odprowadzane ścieki odbywać się może na podstawie wskazań wodomierza głównego zamontowanego na przyłączu wodociągowym. W przypadku poboru wody z własnego ujęcia ilość odprowadzanych ścieków może być rozliczana ryczałtem wg jednostkowego zużycia wynikającego z aktualnego Rozporządzenia w sprawie taryf lub na podstawie wodomierza, który powinien być zainstalowany na własnym ujęciu zgodnie z warunkami technicznymi montażu wodomierza wynikającymi z aktualnej normy, w miejscu uzgodnionym z MPWiK Sp.z o.o.. W przypadku gdy ilość odprowadzanych ścieków jest różna od ilości pobieranej wody, w celu umożliwienia rozliczania ilości odprowadzanych ścieków sanitarnych, można: zainstalować urządzenie pomiarowe na przyłączu kanalizacyjnym wg warunków określanych indywidualnie. Koszty nabycia, zainstalowania i utrzymania urządzenia ponosi Inwestor. zamontować dodatkowy wodomierz dla opomiarowania wody bezpowrotnie zużytej. 2. Trasa przyłączy kanalizacyjnych Przyłącze kanalizacyjne powinno odprowadzać ścieki do kanału trasą zaprojektowaną w odcinkach możliwie najkrótszych, prostych, prostopadłych do kanału. Zmiany kierunku i spadku przyłącza kanalizacyjnego należy projektować w studzienkach rewizyjnych.

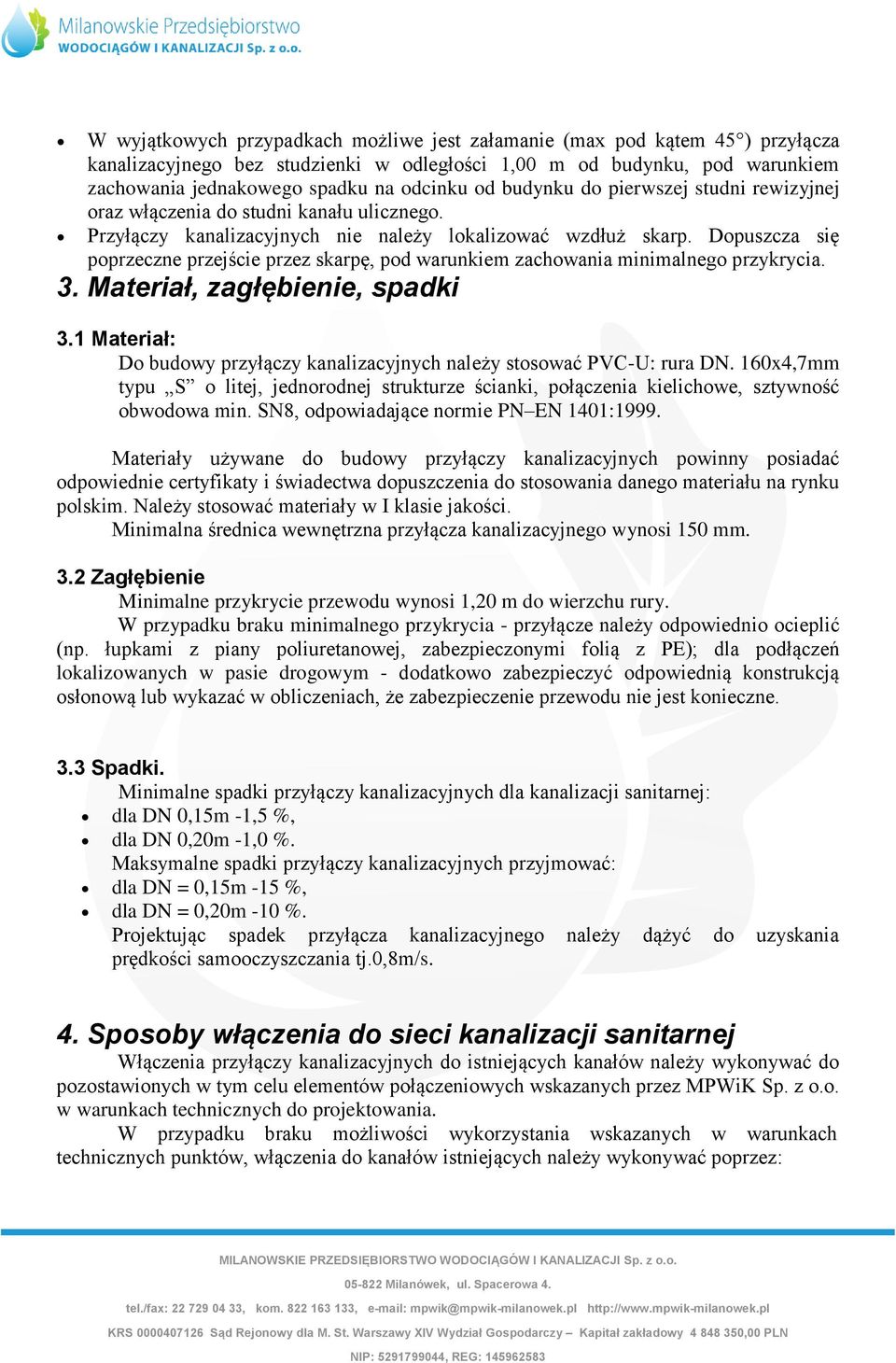

4 W wyjątkowych przypadkach możliwe jest załamanie (max pod kątem 45) przyłącza kanalizacyjnego bez studzienki w odległości 1,00 m od budynku, pod warunkiem zachowania jednakowego spadku na odcinku od budynku do pierwszej studni rewizyjnej oraz włączenia do studni kanału ulicznego. Przyłączy kanalizacyjnych nie należy lokalizować wzdłuż skarp. Dopuszcza się poprzeczne przejście przez skarpę, pod warunkiem zachowania minimalnego przykrycia. 3. Materiał, zagłębienie, spadki 3.1 Materiał: Do budowy przyłączy kanalizacyjnych należy stosować PVC-U: rura DN. 160x4,7mm typu S o litej, jednorodnej strukturze ścianki, połączenia kielichowe, sztywność obwodowa min. SN8, odpowiadające normie PN EN 1401:1999. Materiały używane do budowy przyłączy kanalizacyjnych powinny posiadać odpowiednie certyfikaty i świadectwa dopuszczenia do stosowania danego materiału na rynku polskim. Należy stosować materiały w I klasie jakości. Minimalna średnica wewnętrzna przyłącza kanalizacyjnego wynosi 150 mm. 3.2 Zagłębienie Minimalne przykrycie przewodu wynosi 1,20 m do wierzchu rury. W przypadku braku minimalnego przykrycia - przyłącze należy odpowiednio ocieplić (np. łupkami z piany poliuretanowej, zabezpieczonymi folią z PE); dla podłączeń lokalizowanych w pasie drogowym - dodatkowo zabezpieczyć odpowiednią konstrukcją osłonową lub wykazać w obliczeniach, że zabezpieczenie przewodu nie jest konieczne. 3.3 Spadki. Minimalne spadki przyłączy kanalizacyjnych dla kanalizacji sanitarnej: dla DN 0,15m -1,5 %, dla DN 0,20m -1,0 %. Maksymalne spadki przyłączy kanalizacyjnych przyjmować: dla DN = 0,15m -15 %, dla DN = 0,20m -10 %. Projektując spadek przyłącza kanalizacyjnego należy dążyć do uzyskania prędkości samooczyszczania tj.0,8m/s. 4. Sposoby włączenia do sieci kanalizacji sanitarnej Włączenia przyłączy kanalizacyjnych do istniejących kanałów należy wykonywać do pozostawionych w tym celu elementów połączeniowych wskazanych przez MPWiK Sp. z o.o. w warunkach technicznych do projektowania. W przypadku braku możliwości wykorzystania wskazanych w warunkach technicznych punktów, włączenia do kanałów istniejących należy wykonywać poprzez:

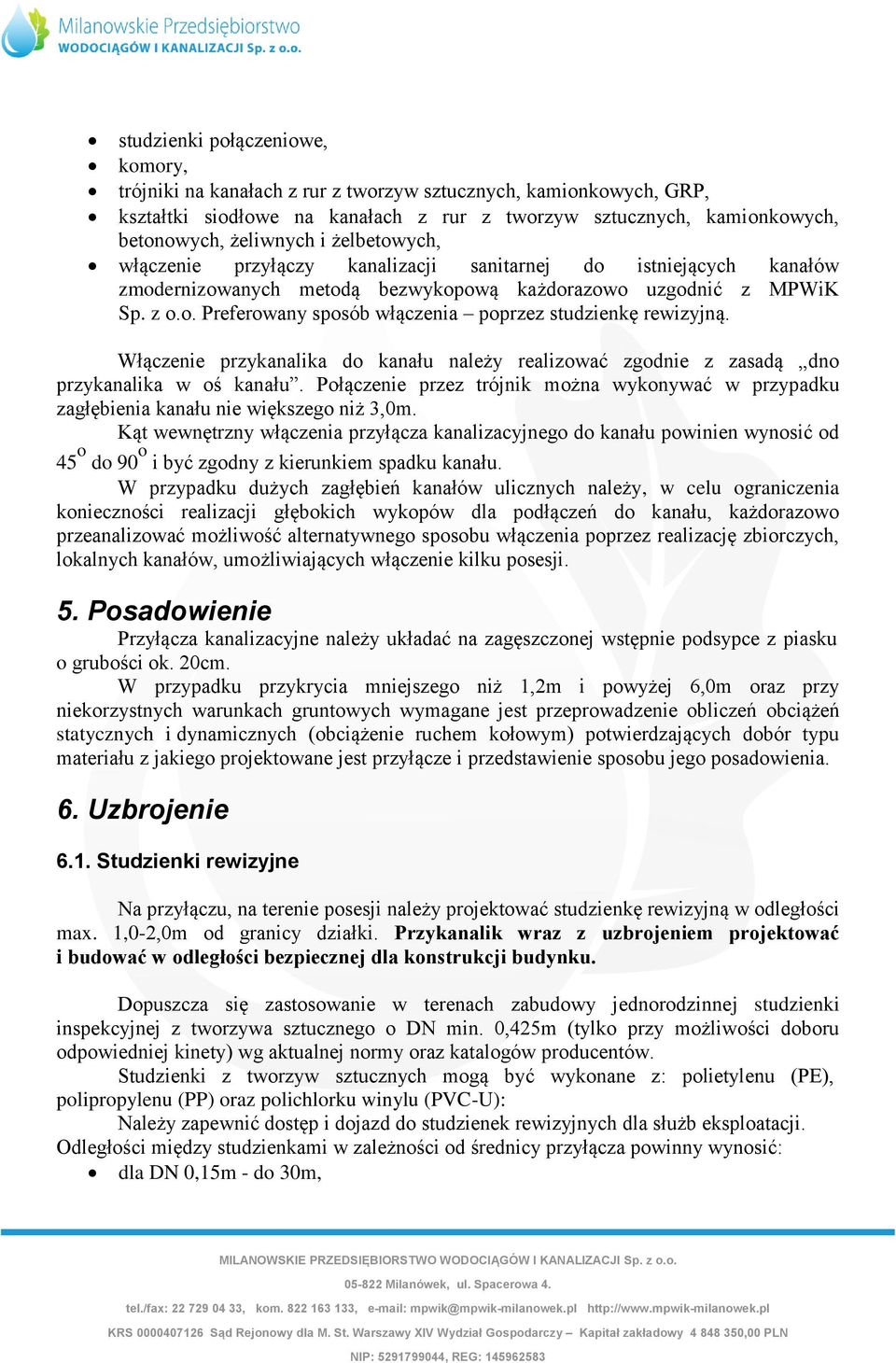

5 studzienki połączeniowe, komory, trójniki na kanałach z rur z tworzyw sztucznych, kamionkowych, GRP, kształtki siodłowe na kanałach z rur z tworzyw sztucznych, kamionkowych, betonowych, żeliwnych i żelbetowych, włączenie przyłączy kanalizacji sanitarnej do istniejących kanałów zmodernizowanych metodą bezwykopową każdorazowo uzgodnić z MPWiK Sp. z o.o. Preferowany sposób włączenia poprzez studzienkę rewizyjną. Włączenie przykanalika do kanału należy realizować zgodnie z zasadą dno przykanalika w oś kanału. Połączenie przez trójnik można wykonywać w przypadku zagłębienia kanału nie większego niż 3,0m. Kąt wewnętrzny włączenia przyłącza kanalizacyjnego do kanału powinien wynosić od 45 o do 90 o i być zgodny z kierunkiem spadku kanału. W przypadku dużych zagłębień kanałów ulicznych należy, w celu ograniczenia konieczności realizacji głębokich wykopów dla podłączeń do kanału, każdorazowo przeanalizować możliwość alternatywnego sposobu włączenia poprzez realizację zbiorczych, lokalnych kanałów, umożliwiających włączenie kilku posesji. 5. Posadowienie Przyłącza kanalizacyjne należy układać na zagęszczonej wstępnie podsypce z piasku o grubości ok. 20cm. W przypadku przykrycia mniejszego niż 1,2m i powyżej 6,0m oraz przy niekorzystnych warunkach gruntowych wymagane jest przeprowadzenie obliczeń obciążeń statycznych i dynamicznych (obciążenie ruchem kołowym) potwierdzających dobór typu materiału z jakiego projektowane jest przyłącze i przedstawienie sposobu jego posadowienia. 6. Uzbrojenie 6.1. Studzienki rewizyjne Na przyłączu, na terenie posesji należy projektować studzienkę rewizyjną w odległości max. 1,0-2,0m od granicy działki. Przykanalik wraz z uzbrojeniem projektować i budować w odległości bezpiecznej dla konstrukcji budynku. Dopuszcza się zastosowanie w terenach zabudowy jednorodzinnej studzienki inspekcyjnej z tworzywa sztucznego o DN min. 0,425m (tylko przy możliwości doboru odpowiedniej kinety) wg aktualnej normy oraz katalogów producentów. Studzienki z tworzyw sztucznych mogą być wykonane z: polietylenu (PE), polipropylenu (PP) oraz polichlorku winylu (PVC-U): Należy zapewnić dostęp i dojazd do studzienek rewizyjnych dla służb eksploatacji. Odległości między studzienkami w zależności od średnicy przyłącza powinny wynosić: dla DN 0,15m - do 30m,

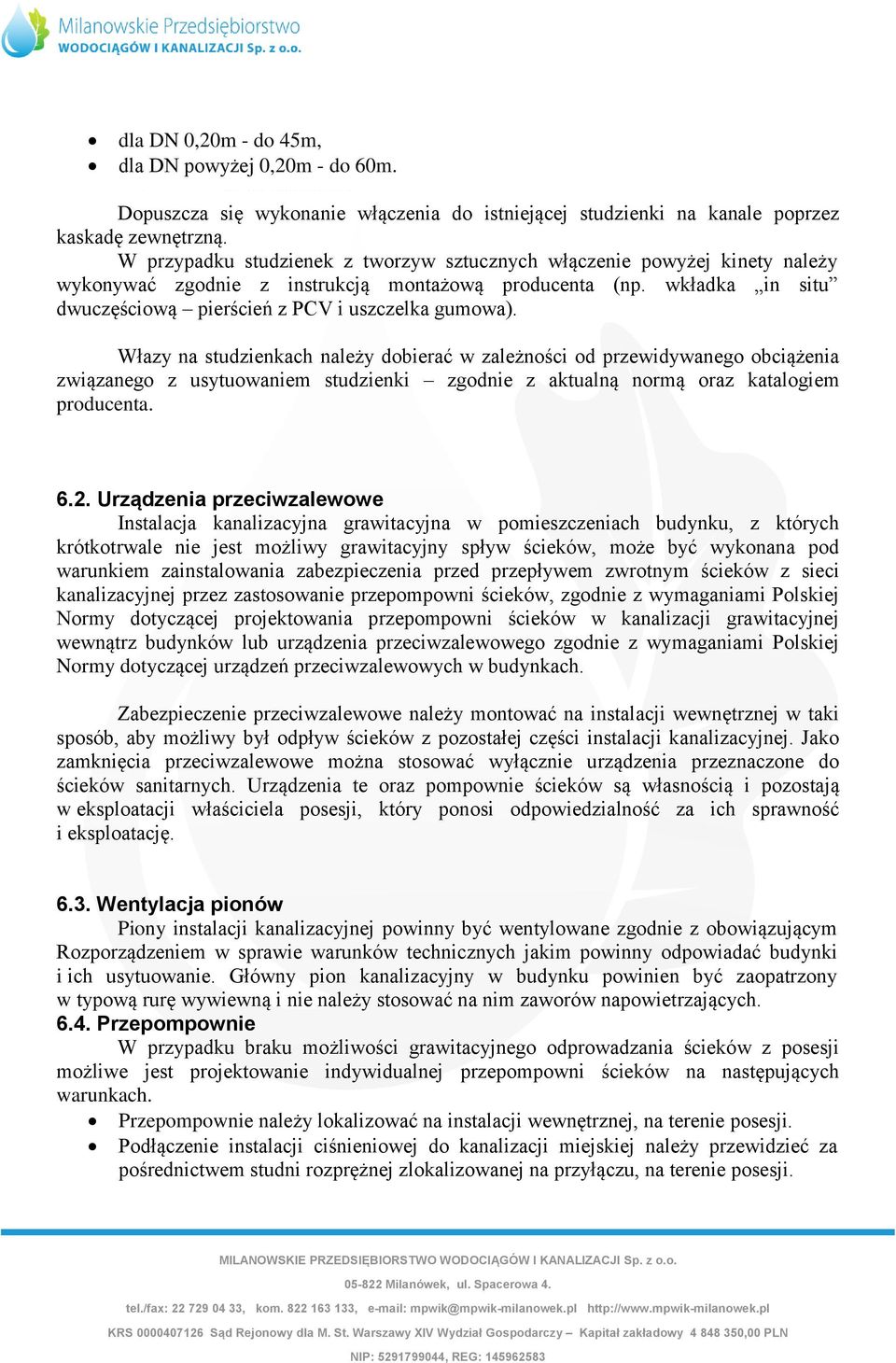

6 dla DN 0,20m - do 45m, dla DN powyżej 0,20m - do 60m. Dopuszcza się wykonanie włączenia do istniejącej studzienki na kanale poprzez kaskadę zewnętrzną. W przypadku studzienek z tworzyw sztucznych włączenie powyżej kinety należy wykonywać zgodnie z instrukcją montażową producenta (np. wkładka in situ dwuczęściową pierścień z PCV i uszczelka gumowa). Włazy na studzienkach należy dobierać w zależności od przewidywanego obciążenia związanego z usytuowaniem studzienki zgodnie z aktualną normą oraz katalogiem producenta Urządzenia przeciwzalewowe Instalacja kanalizacyjna grawitacyjna w pomieszczeniach budynku, z których krótkotrwale nie jest możliwy grawitacyjny spływ ścieków, może być wykonana pod warunkiem zainstalowania zabezpieczenia przed przepływem zwrotnym ścieków z sieci kanalizacyjnej przez zastosowanie przepompowni ścieków, zgodnie z wymaganiami Polskiej Normy dotyczącej projektowania przepompowni ścieków w kanalizacji grawitacyjnej wewnątrz budynków lub urządzenia przeciwzalewowego zgodnie z wymaganiami Polskiej Normy dotyczącej urządzeń przeciwzalewowych w budynkach. Zabezpieczenie przeciwzalewowe należy montować na instalacji wewnętrznej w taki sposób, aby możliwy był odpływ ścieków z pozostałej części instalacji kanalizacyjnej. Jako zamknięcia przeciwzalewowe można stosować wyłącznie urządzenia przeznaczone do ścieków sanitarnych. Urządzenia te oraz pompownie ścieków są własnością i pozostają w eksploatacji właściciela posesji, który ponosi odpowiedzialność za ich sprawność i eksploatację Wentylacja pionów Piony instalacji kanalizacyjnej powinny być wentylowane zgodnie z obowiązującym Rozporządzeniem w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Główny pion kanalizacyjny w budynku powinien być zaopatrzony w typową rurę wywiewną i nie należy stosować na nim zaworów napowietrzających Przepompownie W przypadku braku możliwości grawitacyjnego odprowadzania ścieków z posesji możliwe jest projektowanie indywidualnej przepompowni ścieków na następujących warunkach. Przepompownie należy lokalizować na instalacji wewnętrznej, na terenie posesji. Podłączenie instalacji ciśnieniowej do kanalizacji miejskiej należy przewidzieć za pośrednictwem studni rozprężnej zlokalizowanej na przyłączu, na terenie posesji.

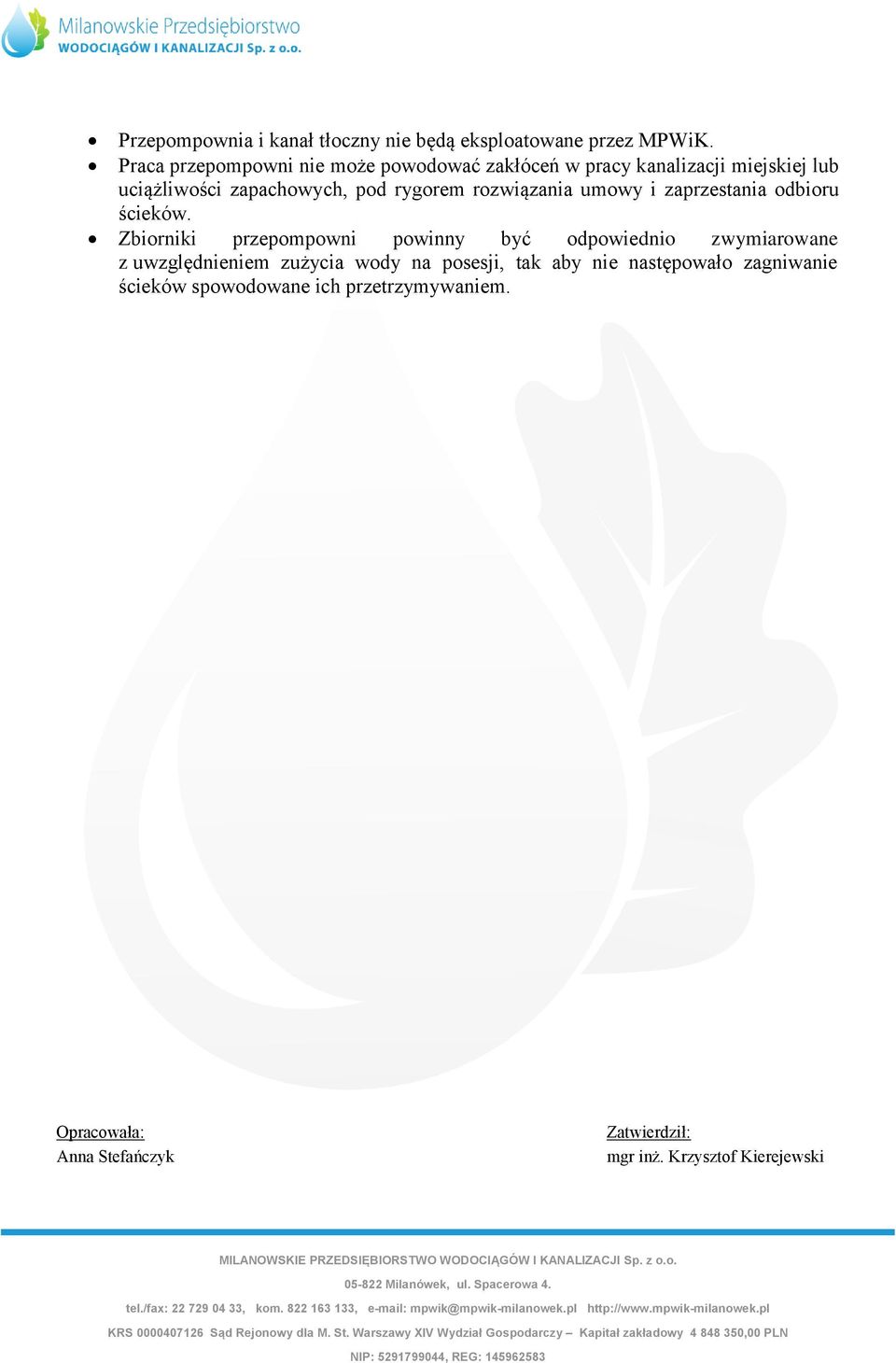

7 Przepompownia i kanał tłoczny nie będą eksploatowane przez MPWiK. Praca przepompowni nie może powodować zakłóceń w pracy kanalizacji miejskiej lub uciążliwości zapachowych, pod rygorem rozwiązania umowy i zaprzestania odbioru ścieków. Zbiorniki przepompowni powinny być odpowiednio zwymiarowane z uwzględnieniem zużycia wody na posesji, tak aby nie następowało zagniwanie ścieków spowodowane ich przetrzymywaniem. Opracowała: Anna Stefańczyk Zatwierdził: mgr inż. Krzysztof Kierejewski
