1 Urządzenie przeciwzalewowe Kessel Szkolenie dla instalatorów Grast- Kessel Datum: Datum: 13/14 Referent: października 2011

2 Z jednego źródła wszystko do odprowadzania ścieków Ochrona przed wodą w piwnicach Zawory zwrotne Przepompownie Odprowadzanie ścieków Wpusty z tworzywa i stali nierdzewnej Rynny ze stali nierdzewnej Oczyszczanie ścieków Separatory tłuszczu Separatory substancji ropopochodnych Separatory skrobi Separatory zawiesin Przydomowe oczyszczalnie ścieków Kontrolowanie ścieków Studzienki Wykorzystanie wody deszczowej Urządzenia do wykorzystania wody deszczowej Seite 2

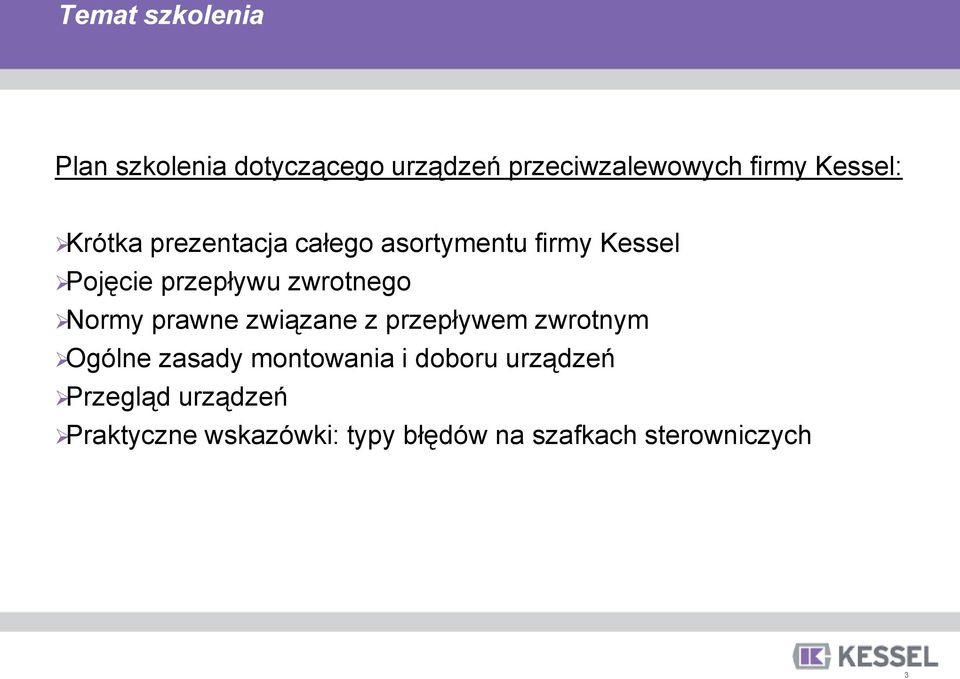

3 Temat szkolenia Plan szkolenia dotyczącego urządzeń przeciwzalewowych firmy Kessel: Krótka prezentacja całego asortymentu firmy Kessel Pojęcie przepływu zwrotnego Normy prawne związane z przepływem zwrotnym Ogólne zasady montowania i doboru urządzeń Przegląd urządzeń Praktyczne wskazówki: typy błędów na szafkach sterowniczych Seite 3

4 Urządzenia przeciwzalewowe Seite 4

5 Przepływ zwrotny Przepływ zwrotny powoduje zalanie pomieszczeń znajdujących się poniżej poziomu zalewania rozumianego najczęściej jako poziom jezdni, chodnika. Gdy ścieki z kanału w wyniku przepływu zwrotnego wpływają do domu, często łączy się to z poważnymi stratami. Seite 5

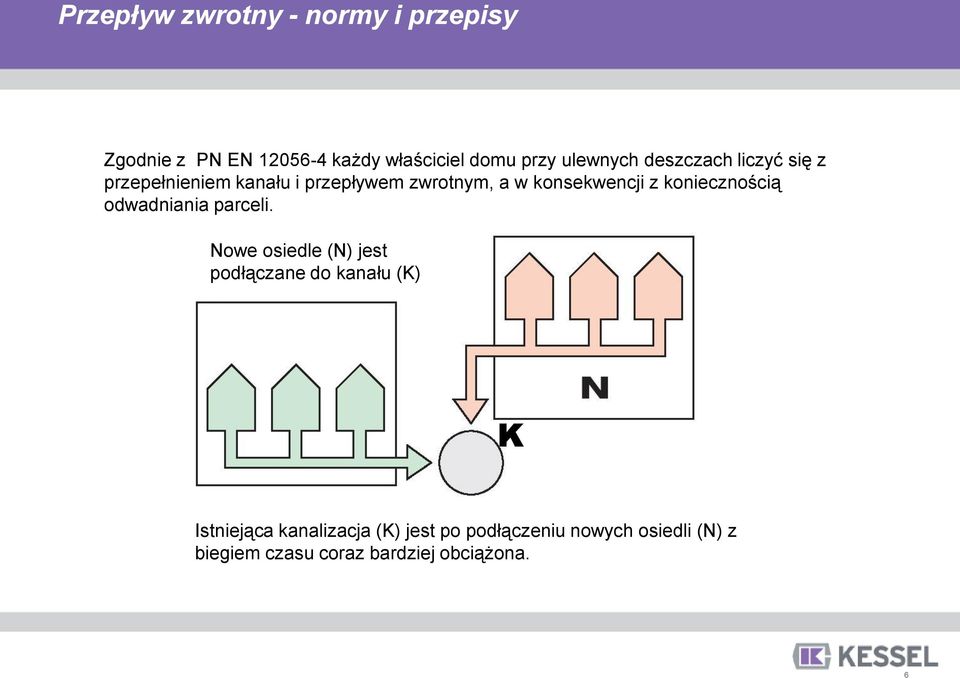

6 Przepływ zwrotny - normy i przepisy Zgodnie z PN EN każdy właściciel domu przy ulewnych deszczach liczyć się z przepełnieniem kanału i przepływem zwrotnym, a w konsekwencji z koniecznością odwadniania parceli. Nowe osiedle (N) jest podłączane do kanału (K) K Istniejąca kanalizacja (K) jest po podłączeniu nowych osiedli (N) z biegiem czasu coraz bardziej obciążona. Seite 6

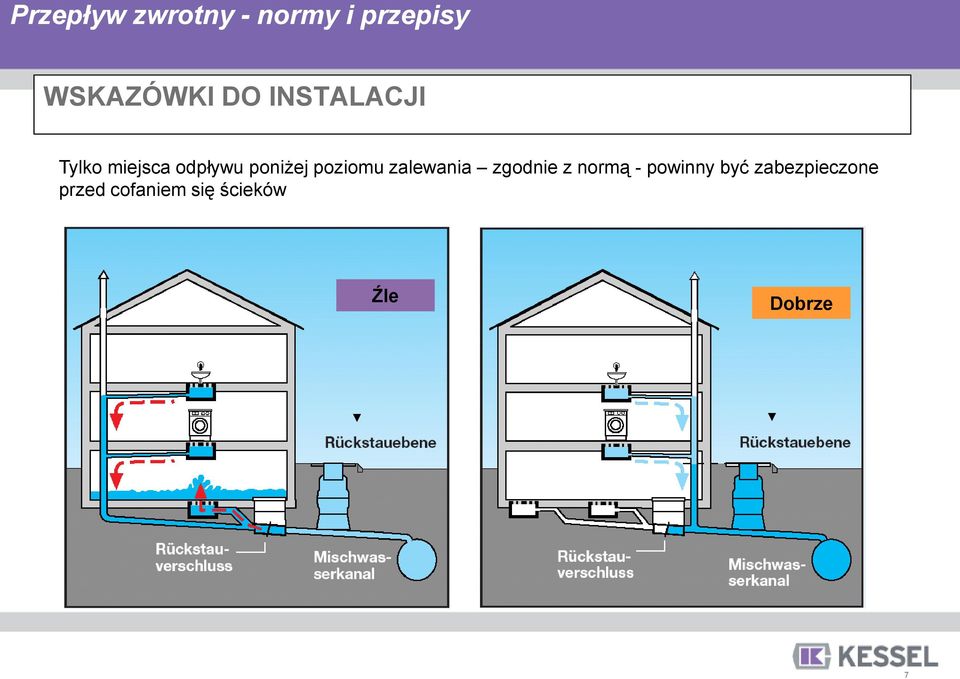

7 Przepływ zwrotny - normy i przepisy WSKAZÓWKI DO INSTALACJI Tylko miejsca odpływu poniżej poziomu zalewania zgodnie z normą - powinny być zabezpieczone przed cofaniem się ścieków Źle Dobrze Seite 7

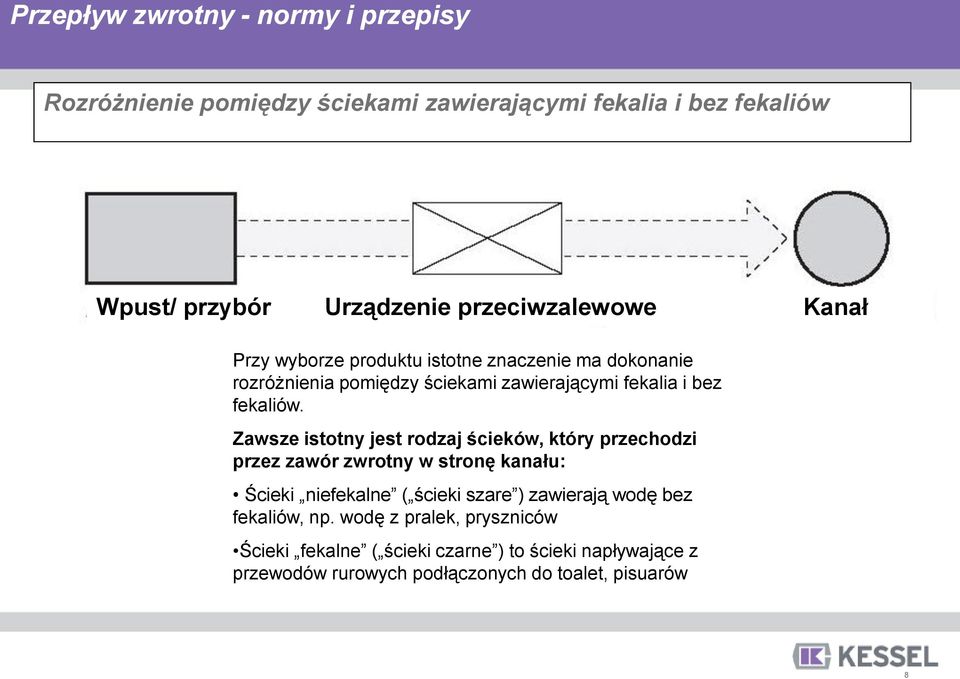

8 Przepływ zwrotny - normy i przepisy Rozróżnienie pomiędzy ściekami zawierającymi fekalia i bez fekaliów Wpust/ przybór Urządzenie przeciwzalewowe Kanał Przy wyborze produktu istotne znaczenie ma dokonanie rozróżnienia pomiędzy ściekami zawierającymi fekalia i bez fekaliów. Zawsze istotny jest rodzaj ścieków, który przechodzi przez zawór zwrotny w stronę kanału: Ścieki niefekalne ( ścieki szare ) zawierają wodę bez fekaliów, np. wodę z pralek, pryszniców Ścieki fekalne ( ścieki czarne ) to ścieki napływające z przewodów rurowych podłączonych do toalet, pisuarów Seite 8

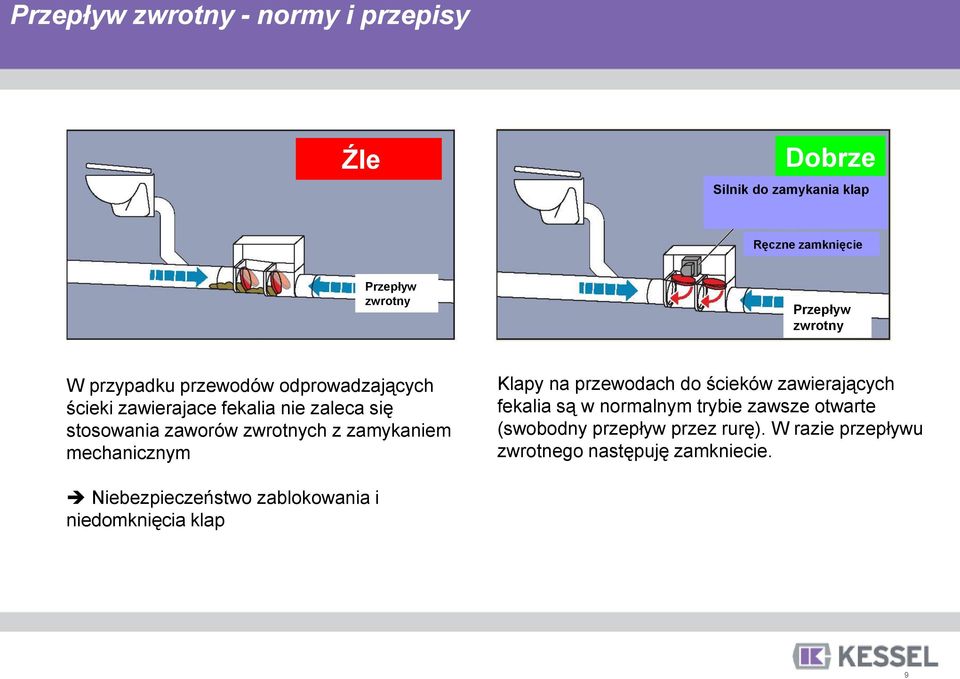

9 Przepływ zwrotny - normy i przepisy Źle Dobrze Silnik do zamykania klap Ręczne zamknięcie Przepływ zwrotny Przepływ zwrotny W przypadku przewodów odprowadzających ścieki zawierajace fekalia nie zaleca się stosowania zaworów zwrotnych z zamykaniem mechanicznym Klapy na przewodach do ścieków zawierających fekalia są w normalnym trybie zawsze otwarte (swobodny przepływ przez rurę). W razie przepływu zwrotnego następuję zamkniecie. Niebezpieczeństwo zablokowania i niedomknięcia klap Seite 9

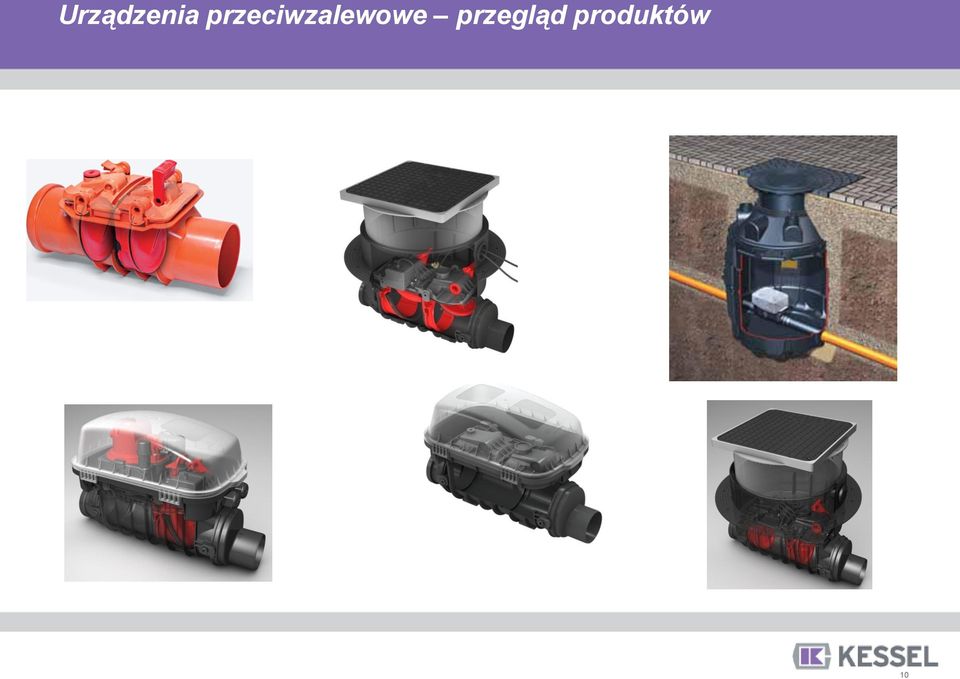

10 Urządzenia przeciwzalewowe przegląd produktów Seite 10

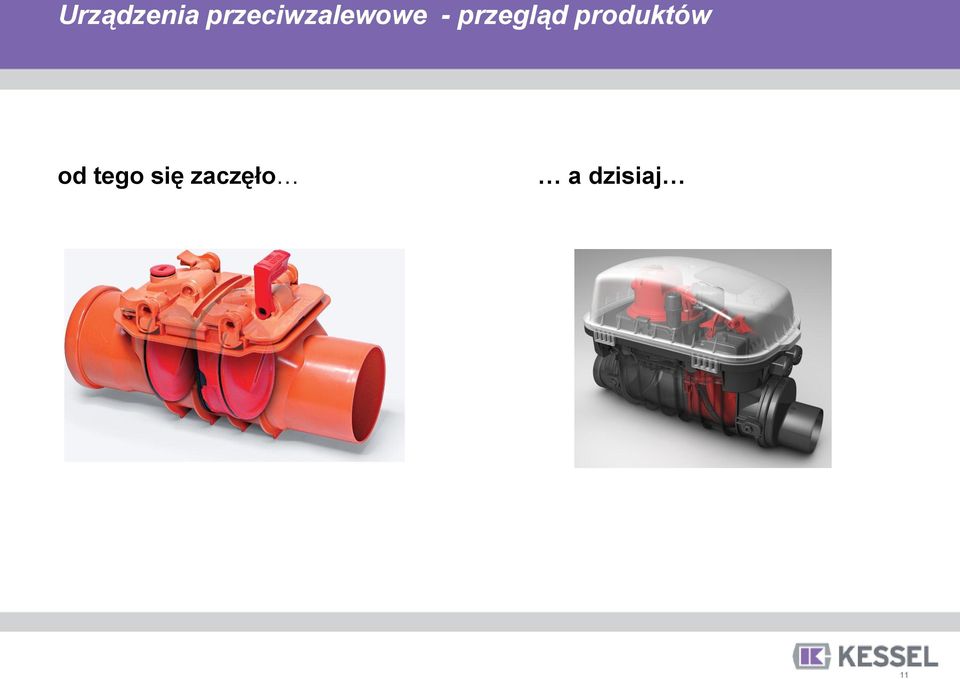

11 Urządzenia przeciwzalewowe - przegląd produktów od tego się zaczęło a dzisiaj Seite 11

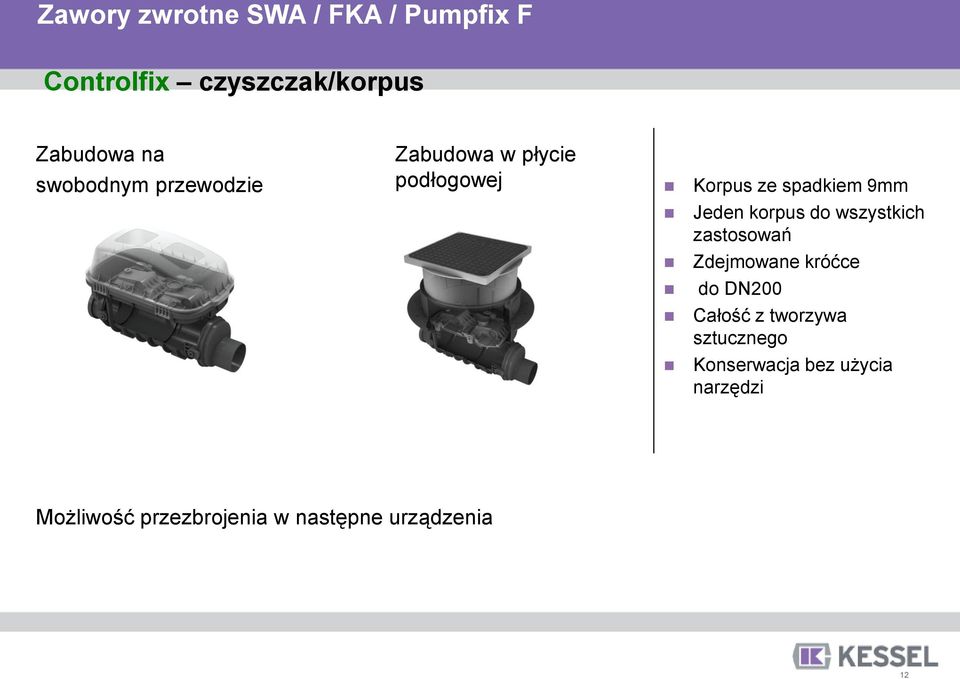

12 Zawory zwrotne SWA / FKA / Pumpfix F Controlfix czyszczak/korpus Zabudowa na swobodnym przewodzie Zabudowa w płycie podłogowej Korpus ze spadkiem 9mm Jeden korpus do wszystkich zastosowań Zdejmowane króćce do DN200 Całość z tworzywa sztucznego Konserwacja bez użycia narzędzi Możliwość przezbrojenia w następne urządzenia Seite 12

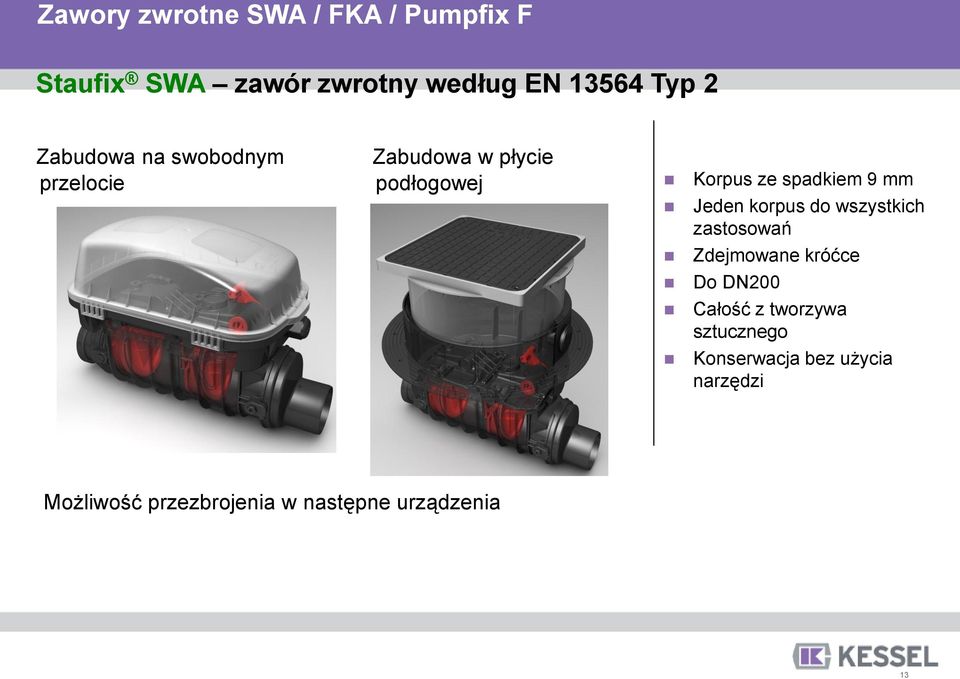

13 Zawory zwrotne SWA / FKA / Pumpfix F Staufix SWA zawór zwrotny według EN Typ 2 Zabudowa na swobodnym przelocie Zabudowa w płycie podłogowej Korpus ze spadkiem 9 mm Jeden korpus do wszystkich zastosowań Zdejmowane króćce Do DN200 Całość z tworzywa sztucznego Konserwacja bez użycia narzędzi Możliwość przezbrojenia w następne urządzenia Seite 13

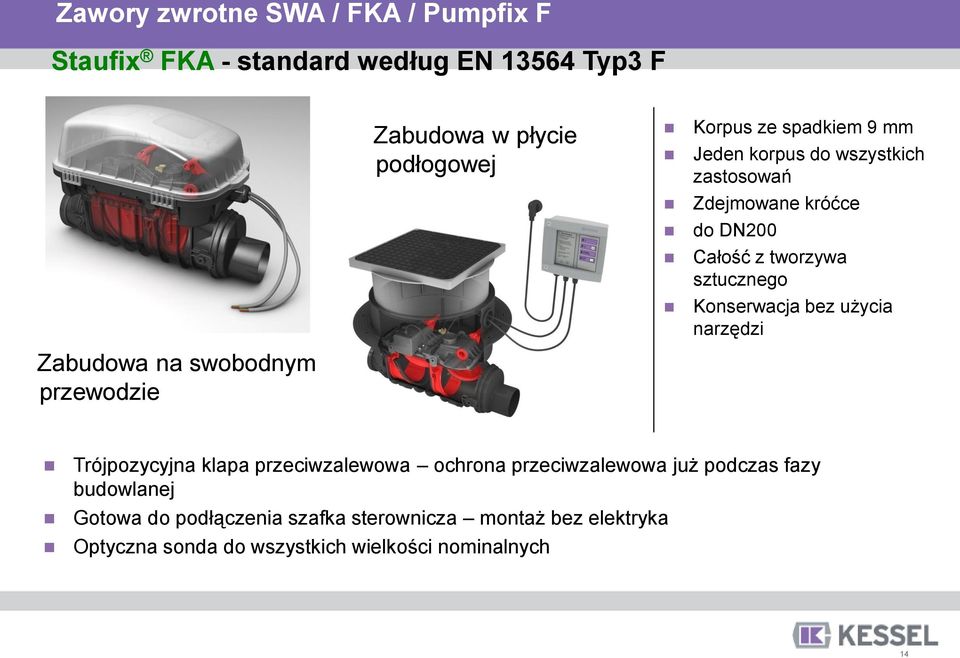

14 Zawory zwrotne SWA / FKA / Pumpfix F Staufix FKA - standard według EN Typ3 F Zabudowa na swobodnym przewodzie Zabudowa w płycie podłogowej Korpus ze spadkiem 9 mm Jeden korpus do wszystkich zastosowań Zdejmowane króćce do DN200 Całość z tworzywa sztucznego Konserwacja bez użycia narzędzi Trójpozycyjna klapa przeciwzalewowa ochrona przeciwzalewowa już podczas fazy budowlanej Gotowa do podłączenia szafka sterownicza montaż bez elektryka Optyczna sonda do wszystkich wielkości nominalnych Seite 14

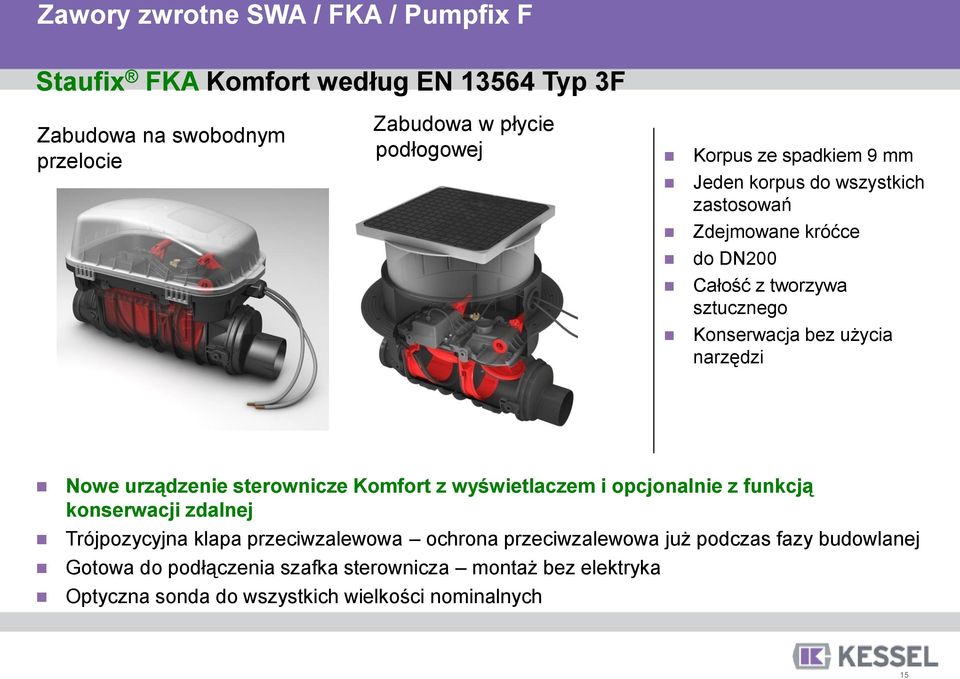

15 Zawory zwrotne SWA / FKA / Pumpfix F Staufix FKA Komfort według EN Typ 3F Zabudowa na swobodnym przelocie Zabudowa w płycie podłogowej Korpus ze spadkiem 9 mm Jeden korpus do wszystkich zastosowań Zdejmowane króćce do DN200 Całość z tworzywa sztucznego Konserwacja bez użycia narzędzi Nowe urządzenie sterownicze Komfort z wyświetlaczem i opcjonalnie z funkcją konserwacji zdalnej Trójpozycyjna klapa przeciwzalewowa ochrona przeciwzalewowa już podczas fazy budowlanej Gotowa do podłączenia szafka sterownicza montaż bez elektryka Optyczna sonda do wszystkich wielkości nominalnych Seite 15

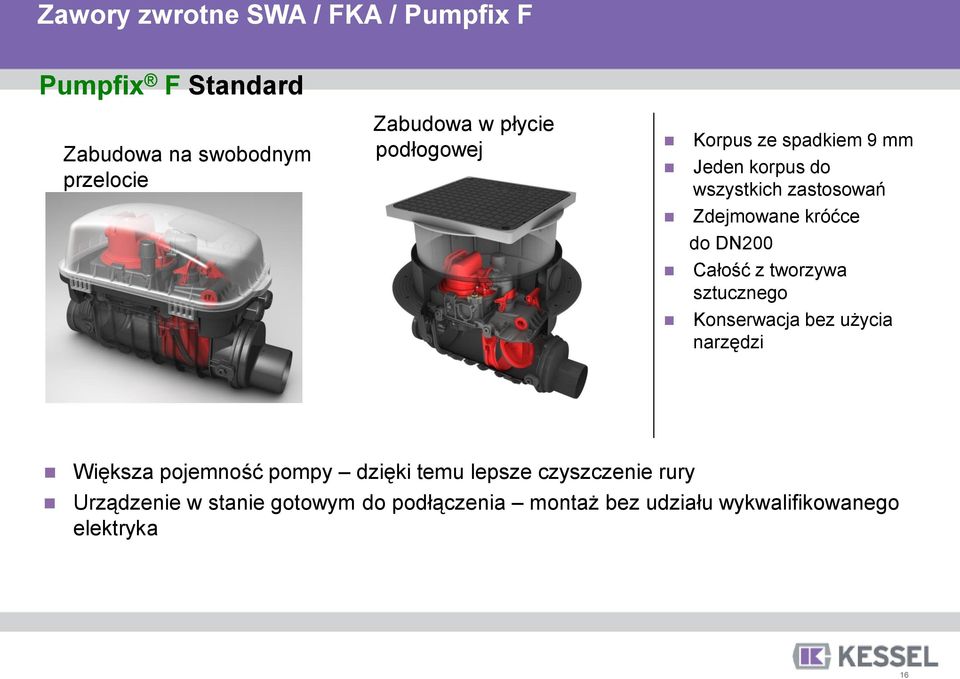

16 Zawory zwrotne SWA / FKA / Pumpfix F Pumpfix F Standard Zabudowa na swobodnym przelocie Zabudowa w płycie podłogowej Korpus ze spadkiem 9 mm Jeden korpus do wszystkich zastosowań Zdejmowane króćce do DN200 Całość z tworzywa sztucznego Konserwacja bez użycia narzędzi Większa pojemność pompy dzięki temu lepsze czyszczenie rury Urządzenie w stanie gotowym do podłączenia montaż bez udziału wykwalifikowanego elektryka Seite 16

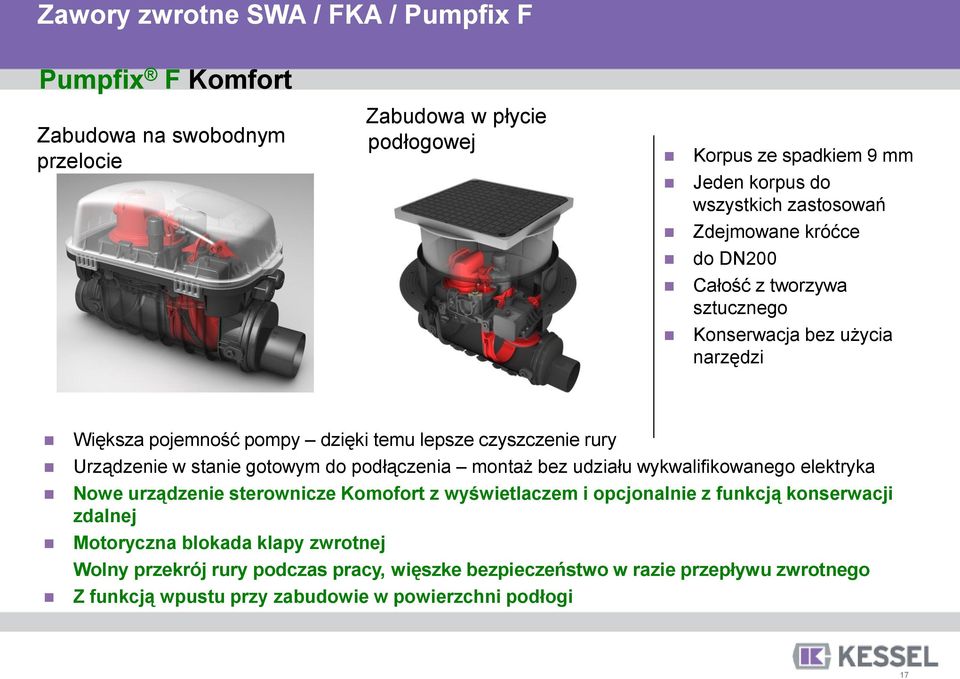

17 Zawory zwrotne SWA / FKA / Pumpfix F Pumpfix F Komfort Zabudowa na swobodnym przelocie Zabudowa w płycie podłogowej Korpus ze spadkiem 9 mm Jeden korpus do wszystkich zastosowań Zdejmowane króćce do DN200 Całość z tworzywa sztucznego Konserwacja bez użycia narzędzi Większa pojemność pompy dzięki temu lepsze czyszczenie rury Urządzenie w stanie gotowym do podłączenia montaż bez udziału wykwalifikowanego elektryka Nowe urządzenie sterownicze Komofort z wyświetlaczem i opcjonalnie z funkcją konserwacji zdalnej Motoryczna blokada klapy zwrotnej Wolny przekrój rury podczas pracy, więszke bezpieczeństwo w razie przepływu zwrotnego Z funkcją wpustu przy zabudowie w powierzchni podłogi Seite 17

18 Zawory zwrotne SWA / FKA / Pumpfix F Zawory zwrotne w studzience Studzienka przeciwzalewowa standard Studzienka Komfort Korpus ze spadkiem 9 mm Jeden korpus do wszystkich zastosowań Zdejmowane króćce do DN200 Całość z tworzywa sztucznego Konserwacja bez użycia narzędzi Przezbrojenie za pomocą: zaworu zwrotnego z pompą zaworu zwrotnego zaworu zwrotnego Pumpfix F Staufix FKA Staufix SWA Seite 18

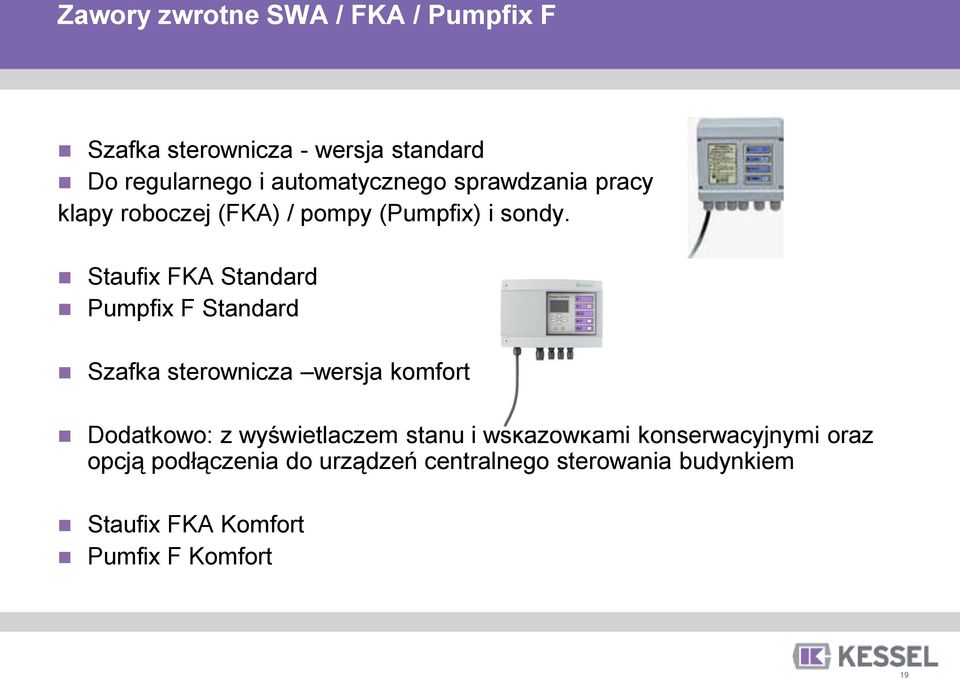

19 Zawory zwrotne SWA / FKA / Pumpfix F Szafka sterownicza - wersja standard Do regularnego i automatycznego sprawdzania pracy klapy roboczej (FKA) / pompy (Pumpfix) i sondy. Staufix FKA Standard Pumpfix F Standard Szafka sterownicza wersja komfort Dodatkowo: z wyświetlaczem stanu i wskazówkami konserwacyjnymi oraz opcją podłączenia do urządzeń centralnego sterowania budynkiem Staufix FKA Komfort Pumfix F Komfort Seite 19

20 Promocja STAUFIX FKA Promocja dotyczy automatycznych urządzeń przeciwzalewowych typu Staufix FKA Promocja trwa do końca listopada Kupony z nagrodami razem z urządzeniem Plakaty, ulotki dostępne w oddziałach Mailing do grupy projektanów i instalatorów Informacje na stronie internetowej Dodatkowy rabat w wysokości +3% dla firmy Grast na czas trwania promocji Seite 20

21 Dziękujemy za uwagę Datum: Datum: 13/14 Referent: października 2011
