1 Ø 110/100/ 90/ x 164(185) HL Wpusty rynnowe 17. Odprowadzanie wód deszczowych DN

2 HL Wpusty rynnowe Podstawowe informacje do projektowania i wykonawstwa Typowym rozwiązaniem dla budynku, z którego odprowadzamy wodę z dachu po zewnętrznej ścianie jest włączenie rynny do kanalizacji deszczowej. Elementem połączeniowym w tym zakresie jest właśnie wpust rynnowy lub dosłownie rzecz ujmując - podrynnowy. Zebraliśmy dla Państwa kilka informacji pomocnych przy projektowaniu oraz wykonawstwie w tym zakresie: Przewody spustowe z dachów lub po prostu rynny odprowadzające powinny mieć zapewnioną, przy włączeniu ich do kanalizacji, stałą możliwość rewizji, dzięki której możliwe jest normalne wyczyszczenie lub przepchanie takiej rynny. Dostęp ten powinien być swobodny i bezproblemowy z możliwością wyłapywania zanieczyszczeń. Przewody rynnowe, które są natomiast podłączone do kanalizacji ogólnospławnej, powinny posiadać niezamarzające zabezpieczenie przed wydobywającymi się zapachami. Dane dotyczące wielkości odwadnianych powierzchni dachowych poprzez taki wpust rynnowy wynikają z wytycznych normowych PN - EN , oraz przyjętej wielkości opadów 300 l/(s x ha). Wpust powinien mieć mierzalny przepływ wody, aby zapewnić odpowiedni odbiór wody. Normy w tym zakresie PN - EN Systemy kanalizacji grawitacynej wewnątrz budynków. Przewody deszczowe Przepustowość: 10 litrów/sekundę: o 50% większa niż dotychczas! Pokrywa i klapa: gumowe uszczelki zapobiegają wydostawaniu się zapachu ścieków, jeśli instalacja podłączona jest do kanalizacji ogólnospławnej Połączenie z rynną: jest możliwe do średnicy Ø120mm Łapacz liści: Większy i wyposażony w rurkę przelewową; jeśli kosz wypełni się liśćmi, rurka sprawi, że przepustowość utrzyma właściwy poziom Połączenie z odpływem: DN110 i DN125 w jednym Nowy uchwyt: ułatwione otwieranie klapy Podłączenie z rurą spustową: Regulacja pozioma i mimośrodowa prze gubu podłączeniowego do kanalizacji z nadstawką 50mm, aby zniwelować dylatację rury spustowej 228

3 Wpust rynnowy - fasadowy HL600NHO Zazwyczaj rura spustowa prowadzona jest w ścianie fasadowej budynku, czyli w ociepleniu ściany jako niewidoczny element. W takim przypadku jednak typowy wpust rynnowy nie ma racji bytu ze względu na brak możliwości szczelnego podłączenia schowanej rury spustowej do wpustu. Dlatego opracowaliśmy optymalne rozwiązanie jakim jest wpust fasadowy: HL600NHO! Zawiera szereg walorów użytkowych na bazie nowych rozwiązań wpustu HL600N i jest przystosowany do podłączenia rur wychodzących z fasady budynku. 229

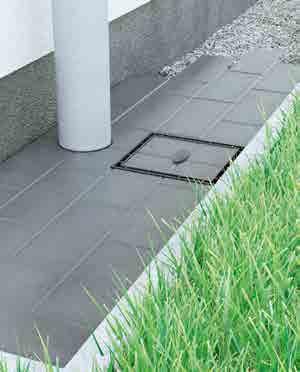

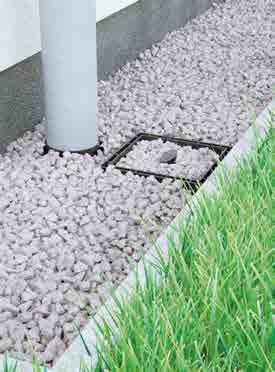

4 Wpust rynnowy - HL601i Nasada wpustu rynnowego dla dowolnego typu nawierzchni Wraz z nową nasadą HL601i (typ indywidualny) wpust rynnowy HL600N może zostać optycznie dopasowany do różnych rodzajów nawierzchni użytej wokół domu, co ciekawe również nawet za jakiś czas po budowie/remoncie. 230

5 Wpust rynnowy - HL600N Zastosowanie 1. Ustawić wpust 2. Dobrać odpowiednią średnicę przyłącza dla danej rury spustowej 3. Podłączyć rurę spustową 4. Ustawić kierunek i kąt podłączenia króćcaodpływu 5. Podłączyć do kanalizacji: DN110 - bezpośrednio DN125 - obciąć 6. Gotowe! Wpust rynnowy - HL600N Utrzymanie w czystości 1. Powstające z czasem zanieczyszczenia np. z liści 2. Otwarcie rewizyjnego dekla 3. Oczyszczenie kosza osadczego 231

6 Wpust rynnowy - Dane techniczne HL600N Wpust rynnowy o podwyższonej wydajności z elastycznym podłączeniem do kanalizacji HL600NG Wpust rynnowy jak HL600N, ale z wykończeniem zewnętrznym z żeliwa Dane Przepustowość Materiał Średnica rur spustowych Przyłącze do kanalizacji Zamknięcie zapachowe DN100: 10l/s DN125: 11l/s HL600N: PP HL600NG: PP/żeliwo Króciec dystansowy dla rur: DN80, DN100, DN120 oraz po wyjęciu króćca DN160 Do wyboru DN110 lub DN125 oraz regulacja przegubowa z poziomu w pion od 0 do 90 stopni, a także mimośrodowo w poziomie 360 stopni Bezsyfonowa klapka zapachowa z uszczelką na obwodzie klapki Norma DIN 12056, Önorm B 2501 Zastosowanie Podłączenie rur spustowych z budynku do kanalizacji przy zachowaniu dostępu do kanalizacji w celu utrzymania w czystości W zakresie dostawy Kosz na liście z funkcją przelewu, króćce dystansowe do podłączenia rur spustowych fi 80,100,120 wraz z rewizją Informacje Do zastosowań zewnętrznych dodatkowe HL600N HL600NG N O W O Ś Ć HL600N HL600NG HL0600N.1E HL0600N.11E HL0600N.2E HL0600N.4E HL0600N.3E HL-Nr Średnice odpływu Pokrywa Waga EAN szt/opak 600N DN110/125 PP NG DN110/125 żeliwo HL601i Nasada wpustu rynnowego dla indywidualnego wykończenia do typów: HL600N i HL600NHO Dane Materiał Wysokość Zalecane 232 N O W O Ś Ć PP 5 cm W celu wypełnienia np. żwirem lub kostką brukową. Dzięki zamontowaniu nasady wykończenie wpustu rynnowego może zostać dopasowane do kładzionej nawierzchni wokół budynku (żwir, kamień, kostka). W celu dostępu i czyszczenia pokrywa nasady zostaje podniesiona poprzez uchwyt HL-Nr. Średnice odpływu Waga EAN szt/opak 601i 196x184 mm

7 HL600NHO Wpust rynnowy - fasadowy z bocznym dopływem HL600NGHO Wpust rynnowy - fasadowy jak HL600NHO, ale z pokrywą żeliwną Dane Przepustowość Materiał Średnica rur spustowych Przyłącze do kanalizacji Zamknięcie zapachowe DN100: 10l/s DN125: 11l/s HL600NHO: PP HL600NGHO: PP/żeliwo DN110 łączone do kielicha wpustu Do wyboru DN110 lub DN125 oraz regulacja przegubowa z poziomu w pion od 0 do 90 stopni, a także mimośrodowo w poziomie 360 stopni Bezsyfonowa klapka zapachowa z uszczelką na obwodzie klapki Norma DIN 12056, Önorm B 2501 Zastosowanie Podłączenie rur spustowych prowadzonych w fasadzie budynku do kanalizacji przy zachowaniu dostępu do kanalizacji w celu utrzymania w czystości W zakresie dostawy Kosz na liście z funkcją przelewową na wypadek zapchania liśćmi, pokrywa rewizyjna z uchwytem HL600NHO N O W O Ś Ć HL600NHO HL600NGHO HL0600N.2E HL0600N.4E HL0600N.3E Informacje dodatkowe Do zastosowań zewnętrznych HL600NGHO HL-Nr Średnice odpływu Pokrywa Waga EAN szt/opak 600NHO DN110/125 PP 1 600NGHO DN110/125 żeliwo 1 233
