1 Hydro BG Biosfera, Montreal, Kanada Zrównoważony rozwój w doskonałości green System odwodnienia liniowego z substratem filtrującym

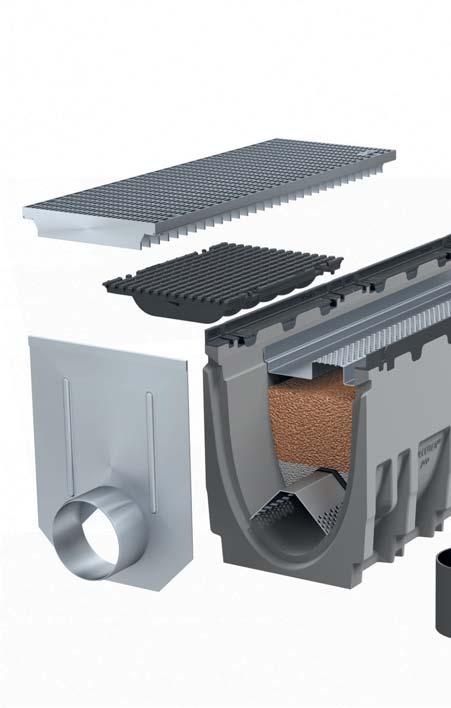

2 Kanał z substratem green FILCOTEN green filtruje organiczne i nieorganiczne zanieczyszczenia z wody opadowej zanim zostaną wprowadzone poprzez odpływ w dnie lub skrzynkę odpływową do obiegu wody. Detale budowy i sposobu działania znajdziecie Państwo na następnych stronach. Ruszty przykrywające Do wyboru do stosowania pozostają ruszty kratowe ze stali ocynkowanej lub ruszty żeliwne prętowe wzdłużne. Ścianka końcowa Zamyka kanał. Przyłączenie do kanalizacji odprowadza wodę dalej. Hydro BG Systemy odwodnień Odpływ z dna kanału Alternatywą dla skrzynki odpływowej może być odpływ oczyszczonej wody do kanalizacji lub systemu rozsączania poprzez odpływ w dnie kanału.

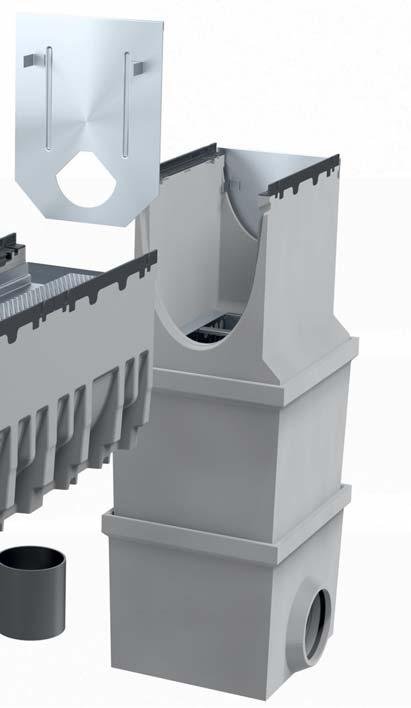

3 Ścianka czołowa adapter Ta ścianka rozdzielająca zamyka obszar substratu w kanale i zapewnia, że substrat nie przedostaje się do skrzynki. Ścianka czołowa Zamyka ciąg kanałów za skrzynką odpływową. Skrzynka odpływowa Odprowadza ona oczyszczoną wodę opadową do kanalizacji lub do systemu rozsączania. Wszystkie zalety za jednym spojrzeniem Trwała ochrona wód gruntowych i gleby Zatrzymuje metale ciężkie, substancje organiczne i cząstki stałe aż do 99% Rozkłada biologicznie substancje ropopochodne Mniejsze obciążenie na oczyszczalnie ścieków Do 20 lat czasu działania Łatwiejsze przyłączenie do urządzeń rozsączających względnie wylotów kanałów ściekowych Obciążalny do klasy E600 kn Łatwy do inspekcji i nawadniania Niskie koszty inwestycji i użytkowania Łatwiejsza wymiana substratu bez dodatkowych kosztów

4 Dane techniczne FILCOTEN green Gabaryty (szer. x wys. x dł. mm) Materiał korpusu korytka Ruszty przykrywające * ENREGIS/Cleancalith A/B 360 x 460 x 500/1000 FILCOTEN, odporny na uderzenia, przyjazny dla środowiska i w całości poddawany recyklingowi materiał z włóknami Do wyboru ruszty kratowe ze stali ocynkowanej lub ruszty żeliwne prętowe wzdłużne, obciążalne do klasy E 600 Materiał obszaru substratu Przebadany / certyfikowany wysokoobciążalny substrat ENREGIS/Cleancalith A/B Możliwa powierzchnia 20 m 2 / mb kanału ** przyłączenia Substrat * Działanie: mechaniczne zatrzymanie/filtracja, adsorpcja, sorpcja wytrącanie i grupowanie Czas działania Około 20 lat ** Ciężar / mb kanału Korpus kanału 111 kg, Substrat 79 kg, Ruszt według wariantu Klasa obciążenia A 15 do E 600 kn Certyfikat / dopuszczenie Testowany na szok solą drogową NaCl, przez niezależnych rzeczoznawców według ATV-DVWK-A 138/DWA M 153, DIN EN 1433 ** Wskazania są wartościami średnimi i odnoszą się do spływającej wody deszczowej z parkingów. Prosimy o kontakt w zakresie szczegółów planowania projektowego. Program dostaw FILCOTEN green. Artykuł nr Akcesoria Materiał Korpus kanału, skrzynka odpływowa i ruszty przykrywające patrz katalog FILCOTEN pro 300 Kompletny zestaw substratu składa się z: wkładki dystansowej, tkaniny rozdzielającej, substratu ENREGIS/Cleancalith A+B, blachy sedymentacyjnej Zużycie: 1 kompletny zestaw / mb kanału Ścianka czołowa lub końcowa - pełna Stal nierdzewna V2A Ścianka końcowa z odpływem DN 150 Stal nierdzewna V2A Ścianka czołowa-adapter, z wycięciem Stal nierdzewna V2A

5 green Przewaga technologii Ruszty kratowe ze stali ocynkowanej lub ruszty żeliwne z prętami podłużnymi, szerokość wewnętrzna kanału 300 mm, obciążalność do klasy E 600 Zabrudzona mniejszymi i większymi zanieczyszczeniami woda opadowa trafia tędy po raz pierwszy do kanału. Zanieczyszczenia o większych wymiarach zostają mechanicznie zatrzymane na ruszcie. Pojemnik na wodę powierzchniową Podczas intensywnych opadów deszczu może się w nim zbierać nadmiar wody opadowej która stopniowo przepływa dalej. Zanieczyszczenia grube - poziom sedymentacji Grube zanieczyszczenia, które przeniknęły przez ruszt, zostają zatrzymane i poddane mechanicznej sedymentacji. Zoptymalizowany hydraulicznie przepływ dla poziomu sedymentacji jest umieszczony centralnie i zapewnia optymalny przestrzenny rozkład napływu medium na strefę substratu. Sprawność zostaje przez to znacznie zwiększona. Pierwsza warstwa substratu: ENREGIS/Cleancalith A Ta naturalna mieszanka mineralna odfiltrowuje organiczne frakcje zanieczyszczeń z zanieczyszczonej wody opadowej. Przez filtrację, sorpcję, redukcję, wytrącanie i grupowanie redukuje się zawartość drobin, cząstek stałych i substancji rozpuszczonych. Druga warstwa substratu: ENREGIS/Cleancalith B Metale ciężkie i inne związki nieorganiczne zostają przez ten syntetyczny granulat usunięte lub zatrzymane. Jest to w pełni zgodne ze środowiskiem naturalnym. Tkanina rozdzielająca hydraulicznie Ten materiał nie dopuszcza reszty drobin, przez leżącą poniżej wkładkę dystansową do obszaru odpływowego. Trapezowa wkładka dystansowa Oddziela ona strefę substratu od strefy obszaru odpływowego i zapewnia na stałe wolny przekrój w kanale. Niezwykle stabilny korpus kanału wykonany z FILCOTEN Wyjątkowy materiał FILCOTEN jest zarówno bardzo wytrzymały na uderzenia, jak i szczególnie przyjazny środowisku naturalnemu.
