1 Przydomowe oczyszczalnie biologiczne Model August Model AT 6-50 PN EN

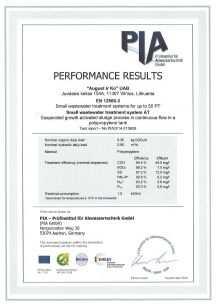

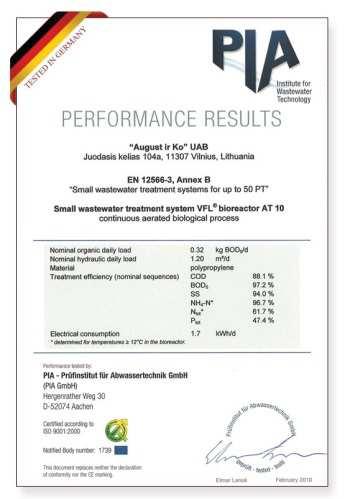

2 AT SPECYFIKACJA TECHNICZNA INFORMACJE PODSTAWOWE Materiał: Polipropylen Norma: PN-EN A2:2013 System oczyszczania: VFL (biologiczno-mechaniczny) Znak: CE Efektywność oczyszczania: BZT5: 98,2% ChZT: 94,4% Zawiesina ogólna: 97,2% NH4-N: 99,5% N tot : 93,3% P tot : 93,3% Badania efektywności oczyszczania systemu AT 6-50 zostały przeprowadzone przez laboratorium notyfikowane PIA w Niemczech. 2/7

3 Tabela nr. 1 Wydajność urządzenia. Typ Liczba mieszkańców (RLM) Przepustowość (L/d) Pojemność zbiornika (L) Qśr obciążenie BZT5 (kg/d) Zużycie energii (kwh/d) Min. Max. AT ,24 0,6 AT ,36 0,8 AT ,48 1,0 AT ,60 1,3 AT ,72 1,5 AT ,08 3,4 AT ,50 4,4 AT ,10 5,8 AT ,0 11,0 3/7

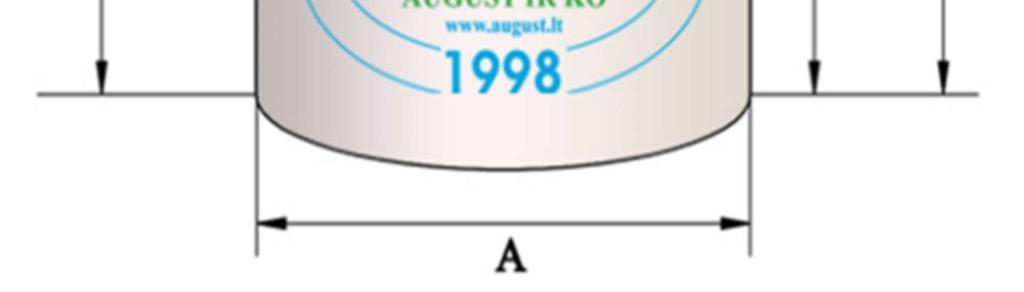

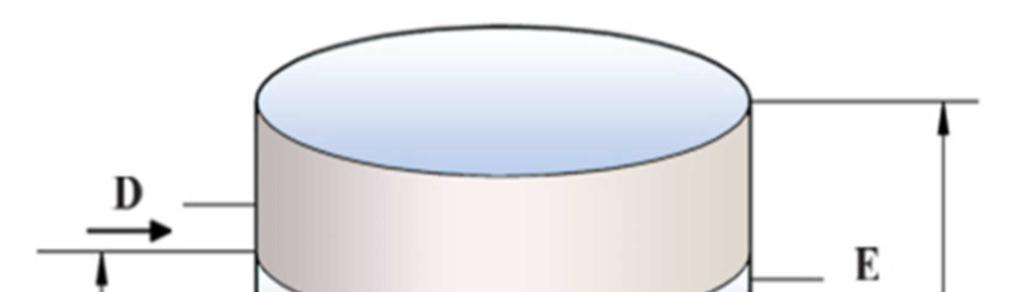

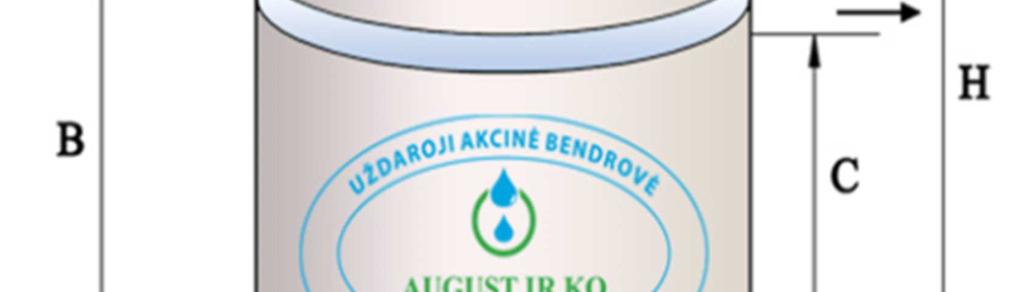

4 Tabela nr. 2 Wymiary urządzenia. Typ Średnica urządzenia A Otwór wlotu D Otwór wylotu E Wysokość wlotu B Wysokość wylotu C Wysokość urządzenia H AT AT AT AT AT AT AT AT AT /7

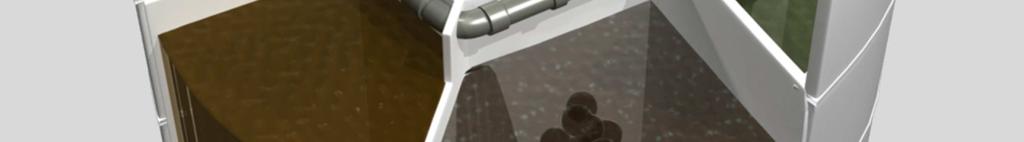

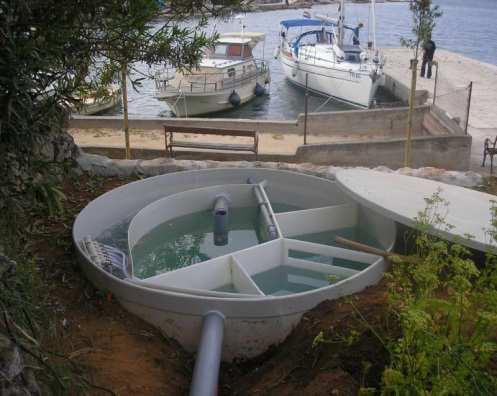

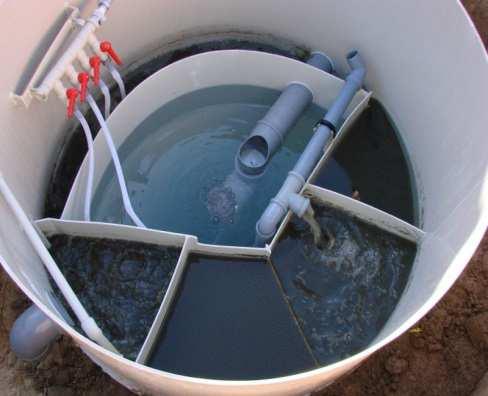

5 Nowatorska technologia Vertical Flow Labyrinth VFL. Opatentowana technologia oczyszczania VFL zastosowana w przydomowej biologicznej oczyszczalni ścieków AT oparta jest na stale aktywnym i zmodyfikowanym procesie osadu czynnego. Reaktor biologiczny składa się z komory beztlenowej, komory napowietrzania, komory klarowania końcowego oraz zintegrowanej komory retencyjnej. Komory są połączone za pomocą przewodów obiegu wewnętrznego i recyrkulacji między poszczególnymi strefami tworząc optymalnie funkcjonalny integralny system. Komora beztlenowa jest podzielona ścianami na strefy i tworzy pionowy labirynt Vertical Flow Labirynth (VFL). Przegrody tworzą w komorze beztlenowej (anaerobowej) 12 stref, które znacząco poprawiają efektywność procesu oczyszczania ścieków. Za właściwe napowietrzenie osadu czynnego w komorze napowietrzania są odpowiedzialne dyfuzory drobnopęcherzykowe. Optymalnie rozmieszczony układ rozprowadzania powietrza w systemie AT pozwala na wymieszanie oraz recyrkulację osadu czynnego. Działanie indywidualnych podzespołów tj. pomp mamutowych oraz dyfuzorów jest kontrolowane przez jednostkę sterującą. Zbiornik oczyszczalni ścieków jest wykonany w całości z tworzywa sztucznego (polipropylenu) i dostarczany jako kompaktowy system z pokrywą. Potwierdzeniem najwyższej jakości, efektywności oczyszczania i wypełniania rygorystycznych wymagań w zakresie ochrony środowiska jest dopuszczenie oczyszczalni ścieków AT 6-50 do sprzedaży na rynkach niedostępnych dla wielu producentów m.in. w Szwecji i Norwegii. 5/7

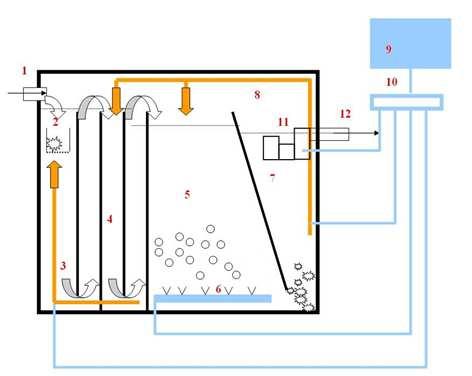

6 Opis procesu oczyszczania systemu VFL AT. Proces oczyszczania ścieków odbywa się w jednym zbiorniku. Ścieki wpływają (1) do oczyszczalni poprzez filtr (2), służący do zatrzymania drobnych elementów wprowadzanych do systemu. Następnie ścieki trafiają do strefy fermentacji (3), mieszają się z osadem czynnym i przepływają do strefy denitryfikacji (4), gdzie zachodzi proces beztlenowego oczyszczania. Ze strefy denitryfikacji (4) ścieki trafiają do strefy aeracji (5), gdzie przy zastosowaniu jednego lub kilku dyfuzorów (6) zainstalowanych w dolnej części strefy są intensywnie napowietrzane. Właściwą dystrybucję powietrza umożliwia kompresor (9) zamontowany w studzience sterowniczej. W strefie aeracji zachodzi również proces nitryfikacji. Ze strefy aeracji (5) oczyszczony już ściek trafia do osadnika wtórnego (7) w celu ostatecznej separacji osadu czynnego. Czysta woda zostaje odprowadzona z systemu, a pozostały osad zawracany jest do strefy denitryfikacji (4) i aeracji (5). Schemat procesu oczyszczania w biologicznej oczyszczalni ścieków AT Wlot 2. Oczyszczanie mechaniczne (filtr) 3. Strefa fermentacji anaerobowej 4. Strefa denitryfikacji 5. Strefa aeracji 6. Dyfuzor 7. Strefa wtórnego osadnika 8. System podziału powietrza 9. Kompresor 10. Dystrybutor powietrza 11. Podział przepływu wody 12. Wylot 6/7
