KOMOROWY SYSTEM ROZSĄCZAJĄCY OKSY-EKO typu SC

Transkrypt

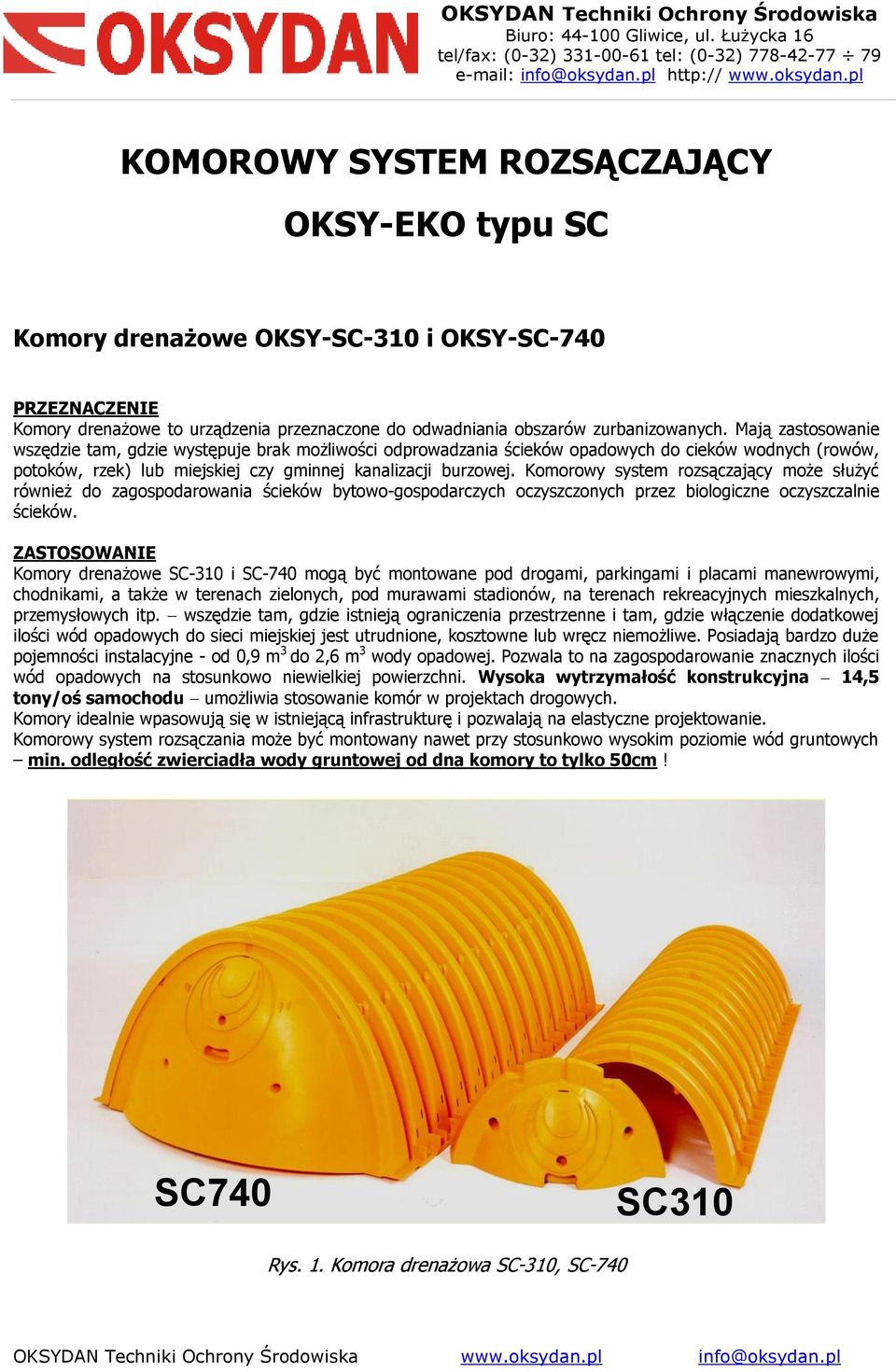

1 KOMOROWY SYSTEM ROZSĄCZAJĄCY OKSY-EKO typu SC Komory drenażowe OKSY-SC-310 i OKSY-SC-740 PRZEZNACZENIE Komory drenażowe to urządzenia przeznaczone do odwadniania obszarów zurbanizowanych. Mają zastosowanie wszędzie tam, gdzie występuje brak możliwości odprowadzania ścieków opadowych do cieków wodnych (rowów, potoków, rzek) lub miejskiej czy gminnej kanalizacji burzowej. Komorowy system rozsączający może służyć również do zagospodarowania ścieków bytowo-gospodarczych oczyszczonych przez biologiczne oczyszczalnie ścieków. ZASTOSOWANIE Komory drenażowe SC-310 i SC-740 mogą być montowane pod drogami, parkingami i placami manewrowymi, chodnikami, a także w terenach zielonych, pod murawami stadionów, na terenach rekreacyjnych mieszkalnych, przemysłowych itp. wszędzie tam, gdzie istnieją ograniczenia przestrzenne i tam, gdzie włączenie dodatkowej ilości wód opadowych do sieci miejskiej jest utrudnione, kosztowne lub wręcz niemożliwe. Posiadają bardzo duże pojemności instalacyjne - od 0,9 m 3 do 2,6 m 3 wody opadowej. Pozwala to na zagospodarowanie znacznych ilości wód opadowych na stosunkowo niewielkiej powierzchni. Wysoka wytrzymałość konstrukcyjna 14,5 tony/oś samochodu umożliwia stosowanie komór w projektach drogowych. Komory idealnie wpasowują się w istniejącą infrastrukturę i pozwalają na elastyczne projektowanie. Komorowy system rozsączania może być montowany nawet przy stosunkowo wysokim poziomie wód gruntowych min. odległość zwierciadła wody gruntowej od dna komory to tylko 50cm! SC740 SC310 Rys. 1. Komora drenażowa SC-310, SC-740

2 76 cm SC cm SC cm SC cm SC Rys. 2.Widok komora drenażowa SC-310, SC-740 Parametr Jednostka SC-310 SC-740 Wymiary: - szerokość - długość - wysokość m m m 0,86 2,17 0,41 1,30 2,17 0,76 Pojemność m 3 0,9-1,2 2,12-2,60 Ciężar kg Tab. Podstawowe dane techniczne komory drenażowej SC-310, SC -740

3 POKRYWA SKRAJNA ZIARNISTE, DOBRZE PRZESORTOWANE MIESZANINY GRUNTU/ KRUSZYWA <35% ZIAREN DROBNYCH, ZAGĘSZCZONE DO UZYSKANIA 95% GĘSTOŚCI WG NORMY PROCTORA. KOMORA TŁUCZEŃ PŁUKANY O UZIARNIENIU 2-5 cm. WOKÓŁ TŁUCZNIA ZASTOSOWANA JEST GEOWŁÓKNINA NAWIERZCHNIA W PRZYPADKU INSTALACJI NIE UTWARDZONYCH, NA KTÓRYCH MOŻNA SPODZIEWAĆ SIĘ PRZEMIESZCZENIA POJAZDÓW, OBSYBKA NAWIERZCHNIOWA POWINNA ZOSTAĆ POWIĘKSZONA DO 61 cm. min. 15 cm. min. max. 46 cm. 244 cm. 76 cm. GRUBOŚĆ WARSTWY TŁUCZNIA OKREŚLA PROJEKTANT. min. 15 cm. PROJEKTANT PONOSI ODPOWIEDZIALNOŚĆ ZA ZAPEWNIENIE STABILNOŚCI PODŁÓŻA min. 15 cm. 130 cm min. 30 cm. INFORMACJA EKOBUDEX (058) /65 KOMOROA DRENAŻOWA SC PRZEKRÓJ POPRZECZNY Rys. 3.Przekrój poprzeczny komora drenażowa SC-740 Projektowanie systemu rozsączającego OKSY-EKO TYP SC Przed podjęciem prac projektowych należy określić funkcję, jaką ma spełniać system rozsączania, tzn.: infiltracja wód opadowych do gruntu, retencja wód deszczowych, czy zatrzymanie pierwszej fali spływu ze zlewni oraz dokonać oceny warunków gruntowych hydrologicznych, a także prawnych. Określenie wielkości systemu polega na wyznaczeniu ilości komór, pokryw, tłucznia, geowłókniny oraz objętości wykopu. Na podstawie tak określonych ilości wyznacza się orientacyjny koszt systemu. 1. Wymagana min. objętość komór [V s ] w m 3 Wymagana objętość komór drenażowych jest równa objętości spływu wód deszczowych. Dla obliczenia orientacyjnych kosztów przyjęto: V s = Q = 900 q F [m 3 ] gdzie: V s objętość komór drenażowych [m 3 ] Q objętość spływu wód deszczowych [m 3 ] q natężenie deszczu [q = 0,131-0,172 m 3 /(s ha)] F ZR powierzchni zredukowana zlewni [ha] F powierzchnia rzeczywista zlewni [ha] Wstępnie zakłada się, że powierzchnia zlewni zredukowanej F ZR = F (tzn. wsp. spływu φ = 1)

4 2. Wymagana ilość komór [n] w szt. n = V s / Pojemność wybranej komory (tab. 1) Pojemność magazynowania wody przez samą komorę Pojemność przypadająca na komorę oraz fundament kamienny o grubości: (15 cm) (30 cm) (46 cm) m 3 m 3 m 3 m 3 SC-740 1,3 2,1 2,3 2,6 SC-310 0,4 0,9 1,0 1,2 Tab Wymagana powierzchnia łożyska (wykopu) z komorami [S] w m 2 S = n 3,14 m 2 + 0,3 m obwód łożyska SC-740 lub S = n 2,2 m 2 + 0,3 m obwód łożyska SC Wymagana ilość obsypki z tłucznia [V st ] w m 3 W celu przeliczenia całkowitej masy tłucznia (2-5 cm) stosujemy przelicznik z (tab.2) V st = n przelicznik (tab. 2) Objętość przypadająca na pojedynczą komorę przy fundamencie kamiennym o grubości: (15 cm) (30 cm) (46 cm) t m 3 t m 3 t m 3 SC-740 3,5 2,1 4,2 2,5 4,5 3,0 SC-310 1,8 1,1 2,5 1,5 3,0 1,8 Tab. 2.

5 5. Wymagana objętość wykopu [E x ] w m 3 OKSYDAN Techniki Ochrony Środowiska E x = n przelicznik (tab. 3) Objętość prac ziemnych przypadająca na pojedynczą komorę przy fundamencie kamiennym o grubości: (15 cm) (30 cm) (46 cm) m 3 m 3 m 3 SC-740 4,2 4,7 5,2 SC-310 2,2 2,6 2,9 Tab Wymagana ilość materiału filtracyjnego [F] w m 2 Dno i boki łożyska oraz warstwa wierzchnia z tłucznia musi zostać pokryta geowłokniną. Pole powierzchni ścian bocznych musi być kalkulowane z dodaniem 60 cm zakładu w przypadku umieszczania 2 rolek tkaniny filtracyjnej bok do boku lub skraj do skraju. 7. Ilość sztuk ścian przednich/tylnych (pokryw) [E p ] Ep = 2 (ilość ciągów komór) [szt.] Montaż komór drenażowych Montaż komór drenażowych SC jest bardzo prosty tzw. montaż na zakładkę bez żadnych dodatkowych elementów łączeniowych. Pofałdowania (karby) powierzchni komór zachodzą na siebie pozwalając na wykonanie w prosty sposób niezawodnego połączenia. Istnieje możliwość skracania (docięcia) komór na placu budowy i dostosowania systemu do istniejących warunków lokalizacyjnych. Etapy montażu systemu rozsączającego OKSY-EKO SC-310 oraz SC-740 Prace należy rozpocząć od wykonania wykopu i przygotowania miejsca dla łożyska komorowego. Następnie wykładamy wykop geowłókniną, a następnie na dnie umieszczamy warstwę podsypki z przemytego tłucznia (średnica 2-5 cm), którą zagęszczamy do min. 95% w skali standardowej Proctora. Przystępujemy do układania ciągów komór drenażowych. Pierwsza układana komora powinna posiadać pokrywę zamontowaną w przedniej części. Dwie sąsiednie komory powinny być połączone na zakładkę. JEST TO DUŻĄ ZALETĄ Z UWAGI NA SZYBKOŚĆ I PROSTOTĘ WYKONYWANYCH POŁĄCZEŃ Na końcu ostatniej komory ciągu należy założyć pokrywę. W podobny sposób należy łączyć kolejne ciągi komór. Zgodnie z projektem należy zamontować osadnik wstępny, przewody dopływowe wraz z rurą dystrybucyjną, którą doprowadzimy wodę do systemu. Przykrycie systemu wykonujemy za pomocą obsypki i zasypki wstępnej z tłucznia. Następnie układamy materiał filtracyjny w celu zabezpieczenia systemu przed zanieczyszczeniem, a nad nim wykonujemy zasypkę o grubości kilkunastu centymetrów. Po wykonaniu tych czynności możemy rozpocząć układanie chodnika (nawierzchni ulicy, itp.).

6 ETAPY MONTAŻU SYSTEMU OKSY-EKO typu S.C.

7 Dostępny jest też system komór drenażowych H-20 o mniejszej zdolności retencyjnej. Informacje: Adam Książek, kom OKSYDAN Techniki Ochrony Środowiska info@oksydan.pl
