2 Grupa Kingspan Fakty 68+ oddziałów na całym świecie. 43+ zakładów produkcyjnych. 25+ biur sprzedaży. Ameryka północna Australia i Azja Europa Kingspan Environmental oferuje szeroki wachlarz produktów i usług z zakresu ochrony środowiska, odnawialnej energii oraz systemów zarządzania wodą.

3 Kingspan Environmental nasze marki ROZWIĄZANIA Z ZAKRESU ZARZĄDZANIA WODĄ ROZWIĄZANIA Z ZAKRESU ODNAWIALNYCH ŹRÓDEŁ ENERGII ROZWIĄZANIA Z ZAKRESU OCHRONY ŚRODOWISKA.

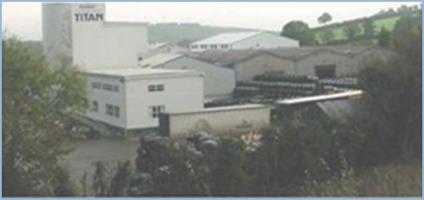

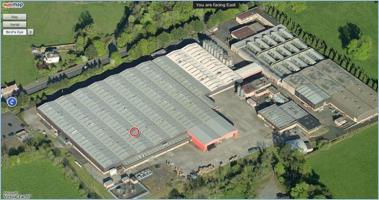

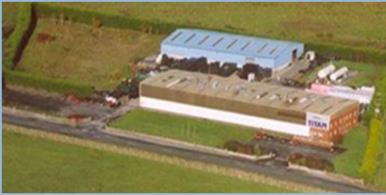

4 Kingspan Environmental Carrickmacross, Irlandia Galway, Irlandia Rokietnica k. Poznania, Polska Portadown, Irlandia Północna Rokietnica k. Poznania, Polska

5 Kim jesteśmy? Klargester funkcjonuje na rynku europejskim od ponad 50 lat, jako dostawca kompletnych i nowoczesnych rozwiązań wodno-ściekowych. Obecnie marka należy do Kingspan Environmental (oddziału Grupy Kingspan). KingspanKlargester to marka o międzynarodowej renomie, która ma w swoim portfolio szereg innowacyjnych produktów. Potrzeby Klienta stanowią fundament procesu konstruowania naszych produktów. Bliski kontakt z rynkiem oraz śledzenie jego zmian leżą u podstaw tworzenia koncepcji produktu, wychodzącej naprzeciw oczekiwaniom zindywidualizowanego odbiorcy. Doświadczony zespół wykwalifikowanych inżynierów specjalizuje się w tworzeniu nowatorskich, niezawodnych i trwałych wyrobów Powstanie firmy Klargester i rozpoczęcie produkcji osadników gnilnych 1974 Wprowadzenie pierwszej wersji BioDisc 1983 Wprowadzenie do oferty nowej technologii produkcji dysków do BioDisc 1993 Opatentowanie unikalnego systemu czerpakowego BioDisc 1998 Wprowadzenie rewolucyjnego procesu produkcji osadników gnilnych Alpha 1998 Sprzedano urządzeń na rynku europejskim 2005 BioDisc uzyskał certyfikat zgodności z nowymi normami PN-EN: o Wprowadzenie nowej oczyszczalni EnviroSafe

6 BioSafe typoszeregi od 3 do 50 RLM EnviroSafe typoszeregi od 70 do 1000 RLM

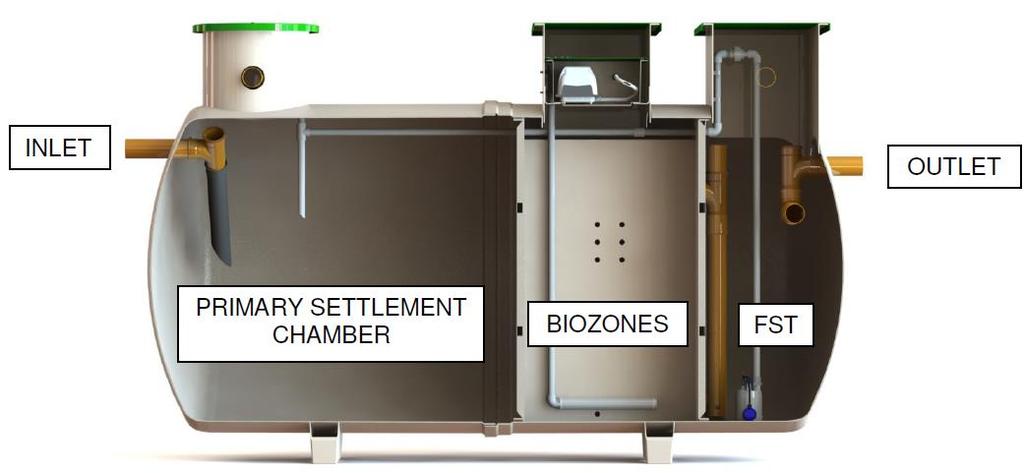

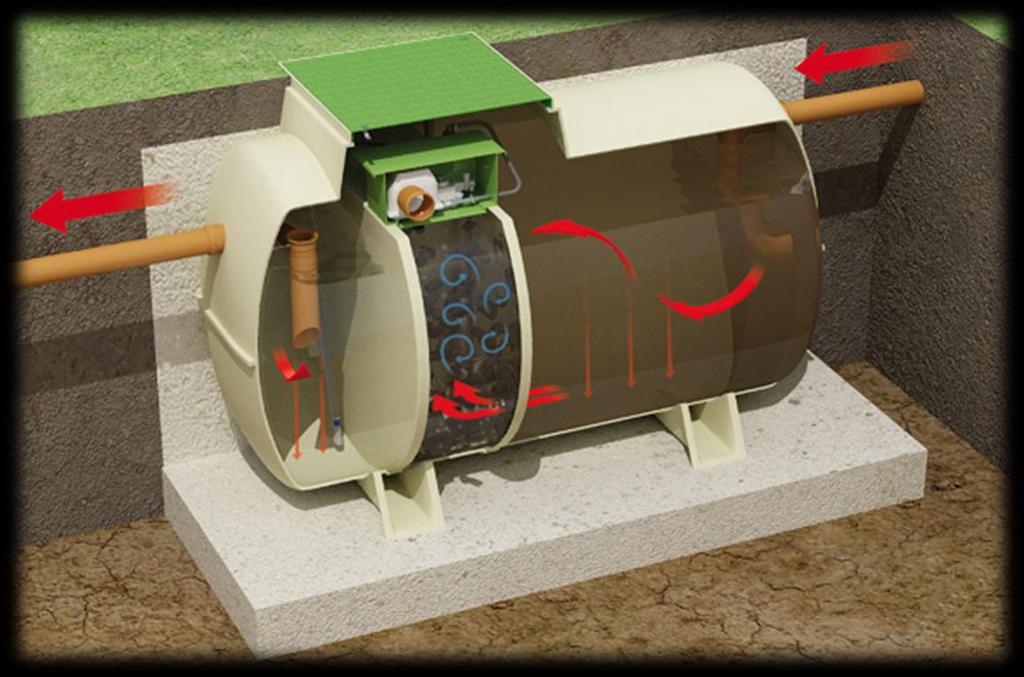

7 Zasada działania BioSafe Oczyszczalnie BioSafe to w pełni biologiczne urządzenia pracujące w technologii złóż biologicznych. W oczyszczalni połączono procesy oczyszczania mechanicznego w warunkach beztlenowych (osadnik wstępny) oraz tlenowego (na złożu fluidalnym). Całość składa się z monolitycznego zbiornika podzielonego na cztery niezależne części: osadnik wstępny, dwie strefy ze złożem fluidalnym, osadnik wtórny. Typoszeregi: BioSafe 1 (do 6RLM), BioSafe 2 (7-12RLM), BioSafe 3 (13-18RLM), BioSafe 4 (19-25RLM), BioSafe 5 (26-35RLM), BioSafe 6 (36-50RLM). Monolityczny zbiornik z odpornego na agresywne środowisko GRP. Mała powierzchnia zabudowy. 4 strefy: osadnik wstępny, dwie strefy oczyszczania tlenowego na złożu fluidalnym, osadnik wtórny z recyrkulacją osadu nadmiernego. Dopuszczenia: certyfikat CE. Wysoka sprawność: potwierdzona badaniami zgodnie z PN-EN: A2:2013 (do 50RLM). Automatyczna praca. Odporność na nierównomierny dopływ dzięki dwóm strefom oczyszczania tlenowego. Gwarancja: zbiornik 10 lat, wyposażenie 2 lata. Możliwość zrzutu ścieku oczyszczonego do wód powierzchniowych lub gruntu.

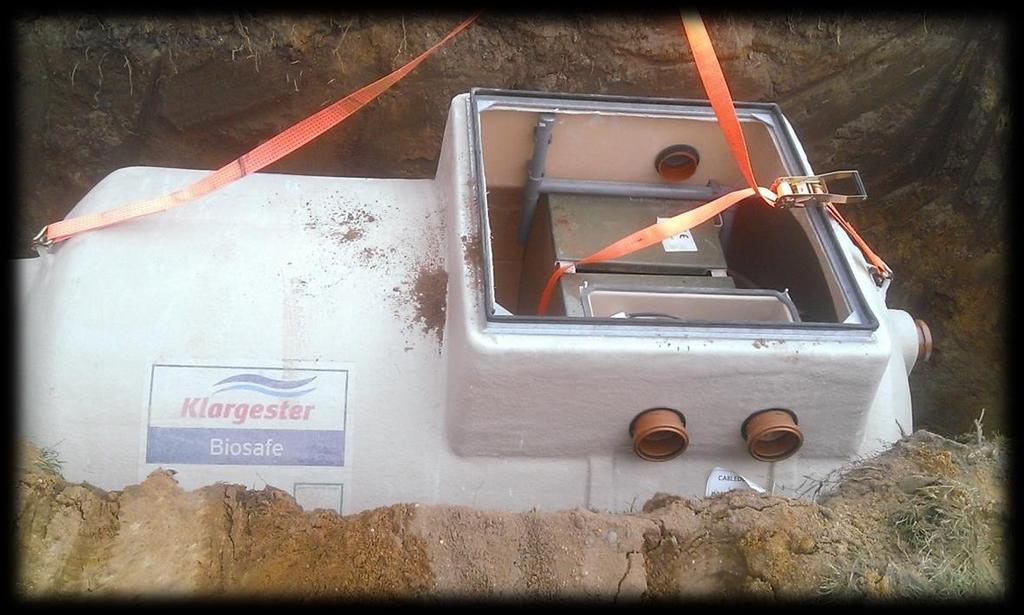

8 BioSafe 1 (do 6RLM) Głębokość dopływu [cm] Długość całkowita [cm] Całkowita wysokość [cm] Średnica całkowita [cm] Bardzo mocny zbiornik z GRP. Max. przepływ 1,2m 3 /d. Waga pustego zbiornika: 250kg. Mała powierzchnia, jeden otwór włazowy. Antypoślizgowa powierzchnia. Zintegrowana sprężarka. Dopuszczenia: certyfikat CE. Osadnik wstępny o pojemności 2,2m 3. Automatyczna praca. Pokrywa osadzona na ocynkowanych ramach. Zamki nierdzewne.

9

10 4 komorowa konstrukcja. Technologia: złoża zanurzone. Waga pustego zbiornika GRP: 250kg. Mała powierzchnia, jeden otwór włazowy. Antypoślizgowa powierzchnia. Zintegrowana sprężarka. Dopuszczenia: certyfikat CE. Osadnik wstępny o pojemności 2,2m3. Automatyczna praca. Pokrywa osadzona na ocynkowanych ramach. Zamki nierdzewne.

11 BioSafe 2 (do 12RLM), 3 (do 18RLM), 4 (do 25RLM)

12 BioSafe 2, 3, 4 Typoszereg Ilość RLM Przepustowo ść hydrauliczna [m 3 /d] Głębokość dopływu [cm] Głębokość pod dopływem [cm] Długość zbiornika [cm] Średnica zbiornika [cm] Wysokość całkowita [cm] Moc pompy recyrkulacyj nej [W] BioSafe ,4 75 lub Mamut 75 BioSafe ,6 75 lub W 120 BioSafe ,0 75 lub W 120 Moc sprężarki [W]

13

14 Dostawa Kompletna oczyszczalnia Zbiornik 1.8m GRP Zintegrowana sprężarka Włazy dostępowe 4 komory Zintegrowana pompa (BIoSafe 3, 4) Opcjonalnie

15 BioSafe 5 (do 35RLM), 6 (do 50RLM) Typoszereg Ilość RLM Przepustowość hydrauliczna [m 3 /d] Głębokość dopływu [cm] Długość zbiornika [cm] Średnica zbiornika[cm] Moc sprężarki [W] BioSafe ,0 50, 100, 150, BioSafe ,0 75 lub

16

17

18 Dostawa Wyposażony zbiornik 1.8m GRP Pokrywy i nadstawki zintegrowane (do 100cm) 4 komory Pompa recyrkulacyjna Pompa zawracająca osad Nadstawki i elementy uszczelniające (150cm, 200cm) Box Sprężarka główna Panel kontrolny Alarm wizualny 2 przewody wysokiej odporne na wys. temp. 2x10m

19 EnviroSafe oczyszczalnie do 1000RLM Oczyszczalnie EnviroSafe to w pełni biologiczne urządzenia pracujące w technologii złóż biologicznych. Połączono tu procesy oczyszczania mechanicznego w warunkach beztlenowych (osadniki wstępne) oraz tlenowego (na złożu fluidalnym). Całość składa się z monolitycznego zbiornika o średnicy 2,8m podzielonego na pięć lub sześć niezależnych części: dwa osadniki wstępne, dwie strefy ze złożem fluidalnym, osadnik wtórny (alternatywnie w modelach HEQ dodatkowa strefa beztlenowa). Monolityczny zbiornik o średnicy 2,8m z odpornego na agresywne środowisko GRP RLM (jeden zbiornik), możliwość łączenia w układy. Głębokości wlotu: 50cm, 100cm, 150cm, 200cm. Pełna skuteczność osiągana od dopływu 50%. Efektywność na wylocie: HEQ: BZT5: 20mg/l, zawiesina: 30mg/l, NH 4 N: 5mg/l Niski spadek hydrauliczny (30cm). Nie wymaga stałego nadzoru. Dopuszczenia: zgodność z normą EN Gwarancja: zbiornik 10 lat, wyposażenie 2 lata.

20 EnviroSafe - typoszeregi Typoszereg Ilość RLM Przepustowość hydrauliczna [m 3 /d] Głębokość dopływu [cm] MEQ , 100, 150, 200 MEQ , 100, 150, 200 MEQ , 100, 150, 200 MEQ , 100, 150, 200 MEQ , 100, 150, 200 MEQ , 100, 150, 200 MEQ , 100, 150, 200 Głębokość pod dopływem [cm] Długość zbiornika [cm] Średnica zbiornika [cm] Waga zbiornika [kg] Moc sprężarki głównej [W]

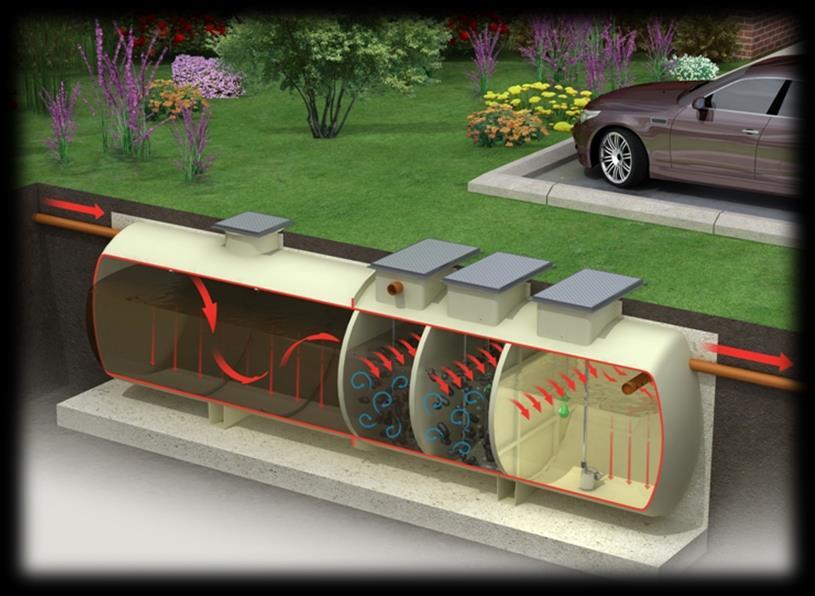

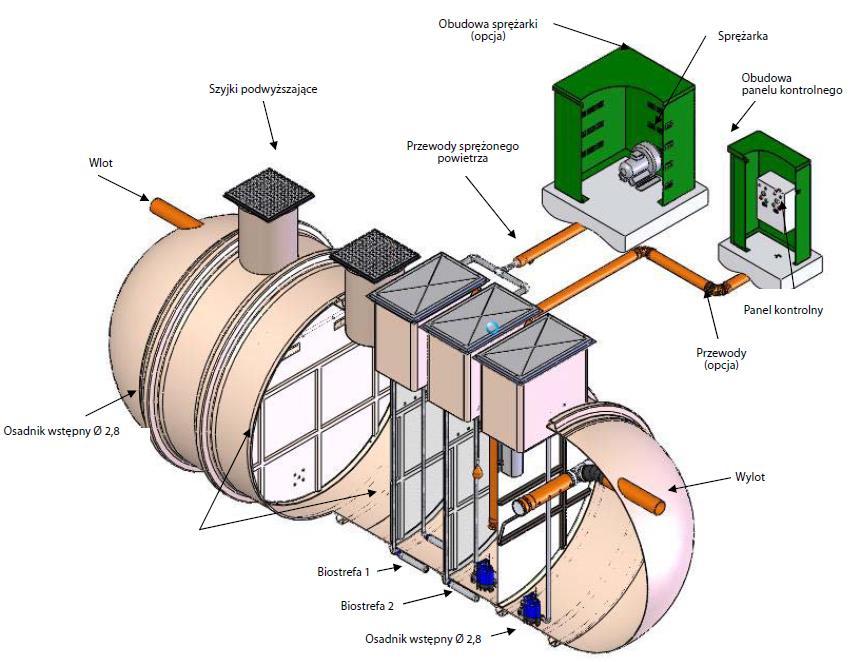

21 Przepływ ścieku: Osadnik wstępny (1 i 2); zatrzymanie najgrubszych frakcji, flotacja i sedymentacja zawiesin, regulacja przepływu. Biosfery; oczyszczanie na złożu zanurzonym (fluidalnym); rozkład ścieku w warunkach tlenowych dzięki wtłaczaniu powietrza przez dyfuzory znajdujące się na dnie. Osadnik wtórny; ostateczne osadzanie drobnych cząstek przepompowanych okresowo do osadnika wstępnego. Odpływ ścieku oczyszczonego do odbiornika. EnviroSafe posiada układ pomp zintegrowanych z pływakami dzięki czemu proces jest sterowany- równoważenie przepływu. Panel kontrolny Włazy dostępowe Biosfera 3 Osadnik wtórny Sprężarki Biosfera 2 Osadnik wstępny 1 Osadnik wstępny 2 Biosfera 1

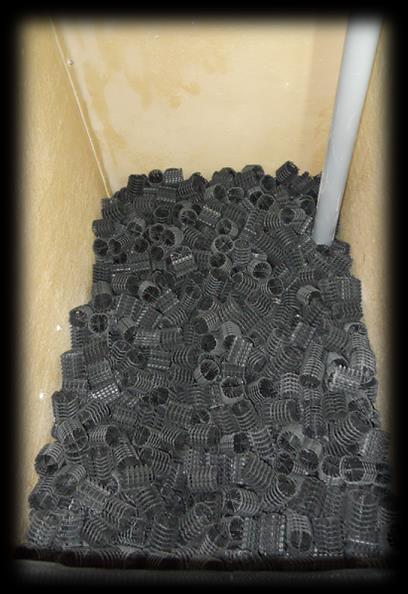

22 W Biosferach znajduje się złożena nim rozwijają się bakterie tlenowe.

23

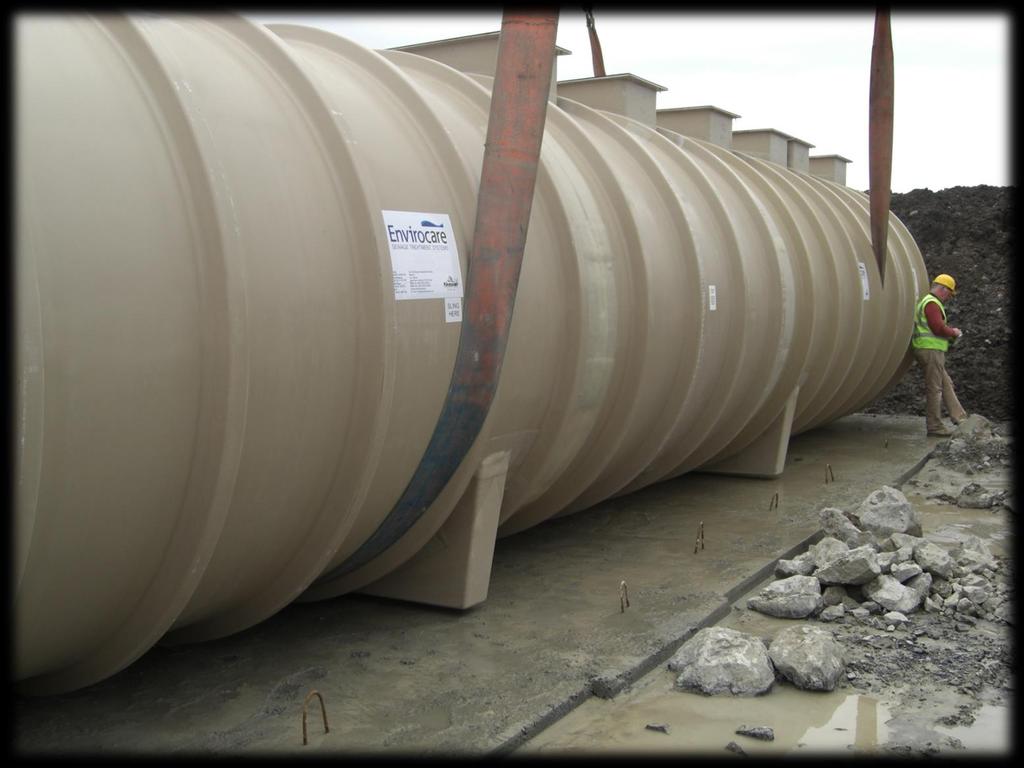

24 Przykład instalacji oczyszczalni dla 250RLM

25 Przykład instalacji oczyszczalni dla 300RLM

26

27

28 Urządzenia o ilości RLM większym niż 300 wykonywane są pod konkretny projekt.
