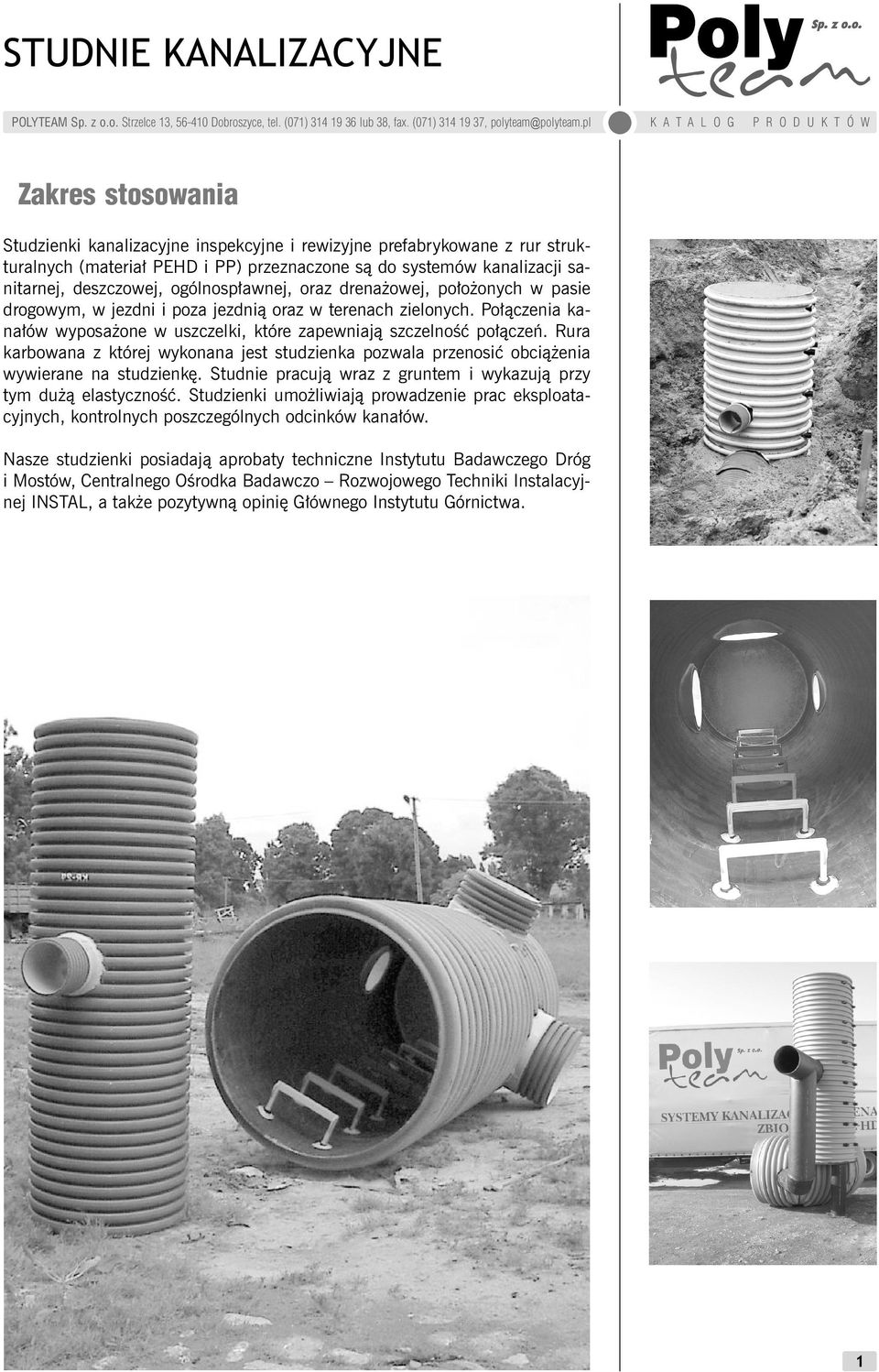

1 POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl K A T A L O G P R O D U K T Ó W Zakres stosowania Studzienki kanalizacyjne inspekcyjne i rewizyjne prefabrykowane z rur strukturalnych (materiał PEHD i PP) przeznaczone są do systemów kanalizacji sanitarnej, deszczowej, ogólnospławnej, oraz drenażowej, położonych w pasie drogowym, w jezdni i poza jezdnią oraz w terenach zielonych. Połączenia kanałów wyposażone w uszczelki, które zapewniają szczelność połączeń. Rura karbowana z której wykonana jest studzienka pozwala przenosić obciążenia wywierane na studzienkę. Studnie pracują wraz z gruntem i wykazują przy tym dużą elastyczność. Studzienki umożliwiają prowadzenie prac eksploatacyjnych, kontrolnych poszczególnych odcinków kanałów. Nasze studzienki posiadają aprobaty techniczne Instytutu Badawczego Dróg i Mostów, Centralnego Ośrodka Badawczo Rozwojowego Techniki Instalacyjnej INSTAL, a także pozytywną opinię Głównego Instytutu Górnictwa. 1

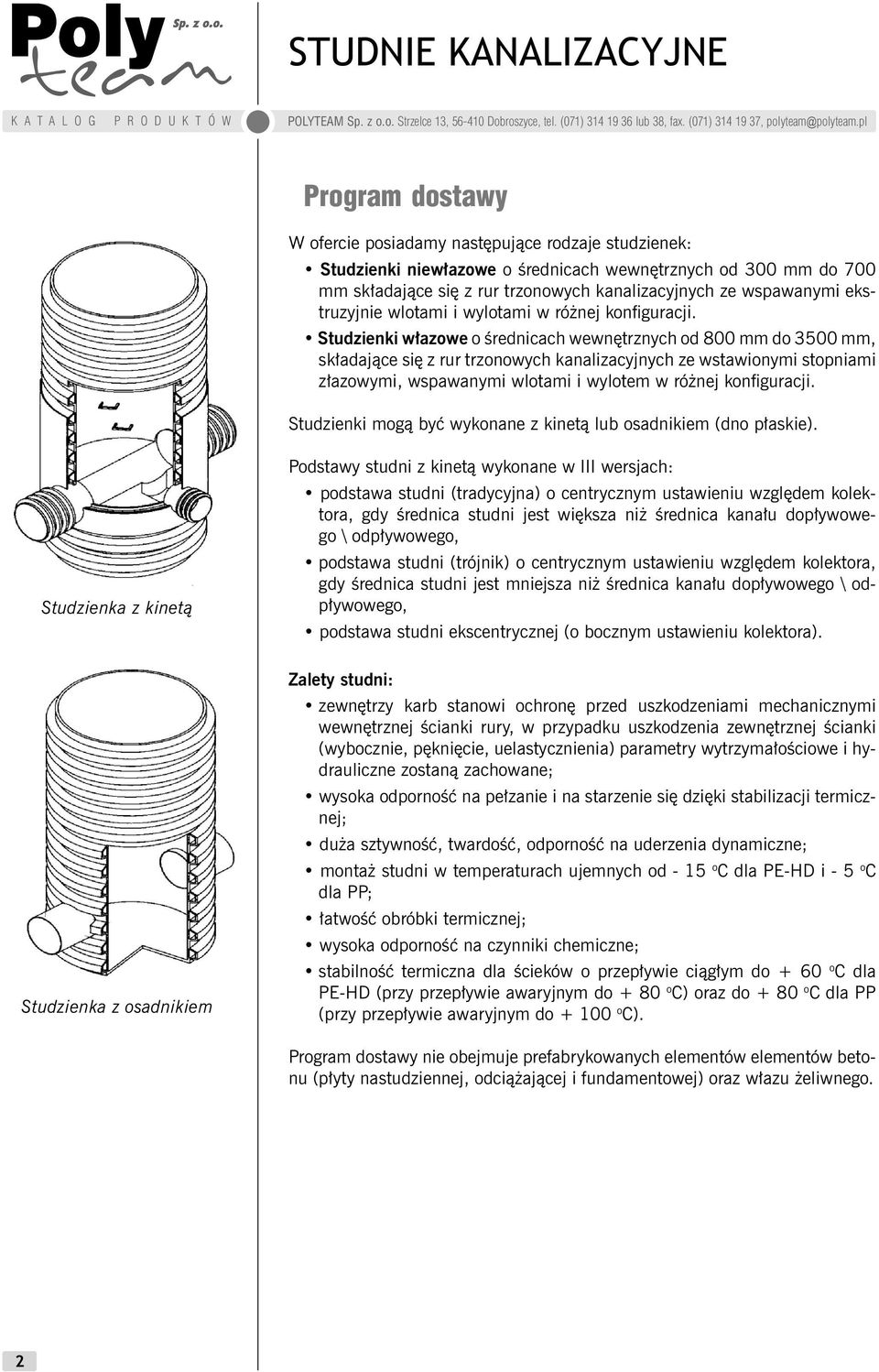

2 K A T A L O G P R O D U K T Ó W POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl Program dostawy W ofercie posiadamy następujące rodzaje studzienek: Studzienki niewłazowe o średnicach wewnętrznych od 300 mm do 700 mm składające się z rur trzonowych kanalizacyjnych ze wspawanymi ekstruzyjnie wlotami i wylotami w różnej konfiguracji. Studzienki włazowe o średnicach wewnętrznych od 800 mm do 3500 mm, składające się z rur trzonowych kanalizacyjnych ze wstawionymi stopniami złazowymi, wspawanymi wlotami i wylotem w różnej konfiguracji. Studzienki mogą być wykonane z kinetą lub osadnikiem (dno płaskie). Studzienka z kinetą Podstawy studni z kinetą wykonane w III wersjach: podstawa studni (tradycyjna) o centrycznym ustawieniu względem kolektora, gdy średnica studni jest większa niż średnica kanału dopływowego \ odpływowego, podstawa studni (trójnik) o centrycznym ustawieniu względem kolektora, gdy średnica studni jest mniejsza niż średnica kanału dopływowego \ odpływowego, podstawa studni ekscentrycznej (o bocznym ustawieniu kolektora). Studzienka z osadnikiem Zalety studni: zewnętrzy karb stanowi ochronę przed uszkodzeniami mechanicznymi wewnętrznej ścianki rury, w przypadku uszkodzenia zewnętrznej ścianki (wybocznie, pęknięcie, uelastycznienia) parametry wytrzymałościowe i hydrauliczne zostaną zachowane; wysoka odporność na pełzanie i na starzenie się dzięki stabilizacji termicznej; duża sztywność, twardość, odporność na uderzenia dynamiczne; montaż studni w temperaturach ujemnych od - 15 o C dla PE-HD i - 5 o C dla PP; łatwość obróbki termicznej; wysoka odporność na czynniki chemiczne; stabilność termiczna dla ścieków o przepływie ciągłym do + 60 o C dla PE-HD (przy przepływie awaryjnym do + 80 o C) oraz do + 80 o C dla PP (przy przepływie awaryjnym do o C). Program dostawy nie obejmuje prefabrykowanych elementów elementów betonu (płyty nastudziennej, odciążającej i fundamentowej) oraz włazu żeliwnego. 2

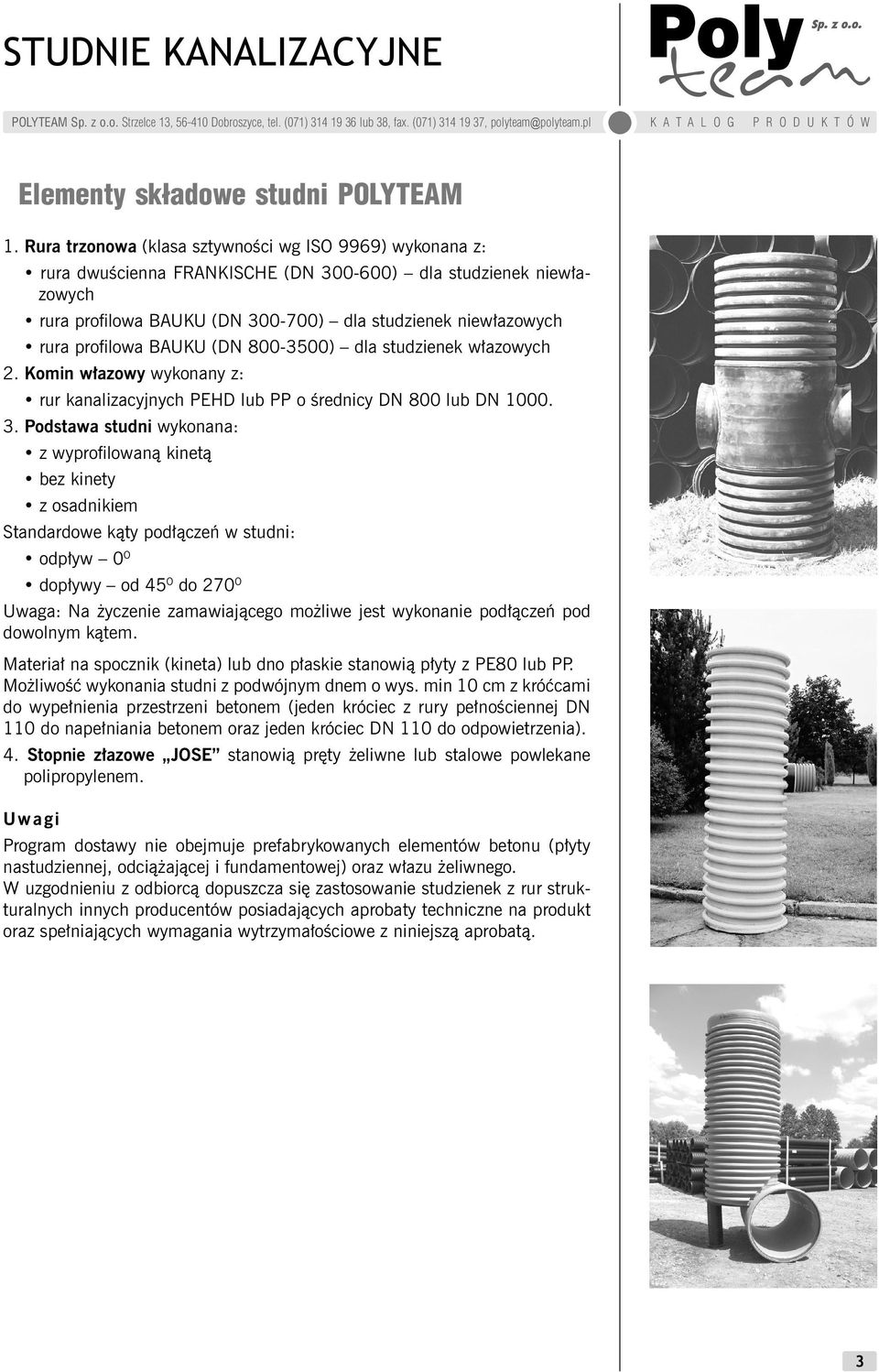

3 POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl K A T A L O G P R O D U K T Ó W Elementy składowe studni POLYTEAM 1. Rura trzonowa (klasa sztywności wg ISO 9969) wykonana z: rura dwuścienna FRANKISCHE (DN ) dla studzienek niewłazowych rura profilowa BAUKU (DN ) dla studzienek niewłazowych rura profilowa BAUKU (DN ) dla studzienek włazowych 2. Komin włazowy wykonany z: rur kanalizacyjnych PEHD lub PP o średnicy DN 800 lub DN Podstawa studni wykonana: z wyprofilowaną kinetą bez kinety z osadnikiem Standardowe kąty podłączeń w studni: odpływ 0 O dopływy od 45 O do 270 O Uwaga: Na życzenie zamawiającego możliwe jest wykonanie podłączeń pod dowolnym kątem. Materiał na spocznik (kineta) lub dno płaskie stanowią płyty z PE80 lub PP. Możliwość wykonania studni z podwójnym dnem o wys. min 10 cm z króćcami do wypełnienia przestrzeni betonem (jeden króciec z rury pełnościennej DN 110 do napełniania betonem oraz jeden króciec DN 110 do odpowietrzenia). 4. Stopnie złazowe JOSE stanowią pręty żeliwne lub stalowe powlekane polipropylenem. Uwagi Program dostawy nie obejmuje prefabrykowanych elementów betonu (płyty nastudziennej, odciążającej i fundamentowej) oraz włazu żeliwnego. W uzgodnieniu z odbiorcą dopuszcza się zastosowanie studzienek z rur strukturalnych innych producentów posiadających aprobaty techniczne na produkt oraz spełniających wymagania wytrzymałościowe z niniejszą aprobatą. 3

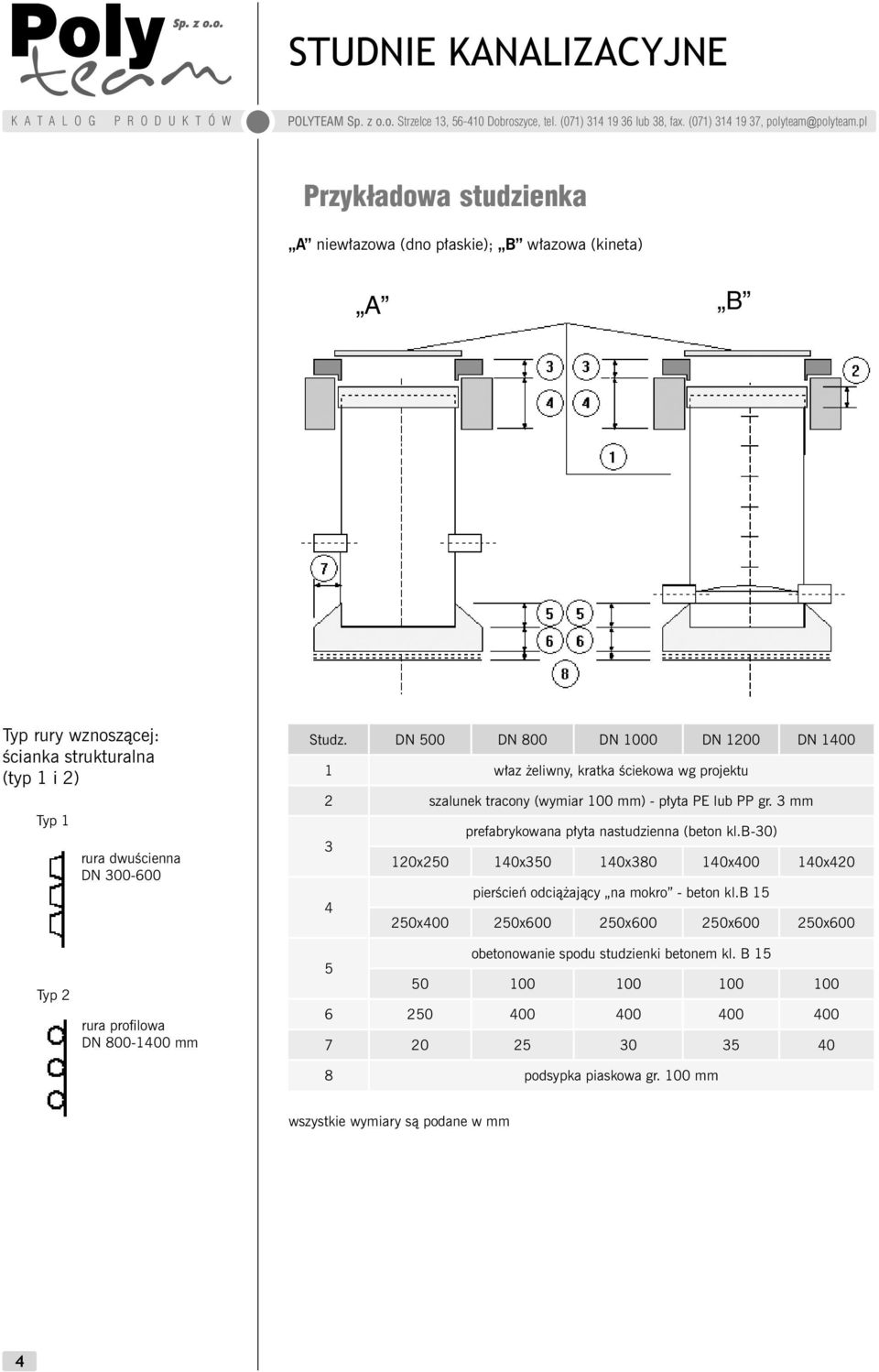

4 K A T A L O G P R O D U K T Ó W POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl Przykładowa studzienka A niewłazowa (dno płaskie); B włazowa (kineta) A B Typ rury wznoszącej: ścianka strukturalna (typ 1 i 2) Typ 1 rura dwuścienna DN Studz. DN 500 DN 800 DN 1000 DN 1200 DN właz żeliwny, kratka ściekowa wg projektu 2 szalunek tracony (wymiar 100 mm) - płyta PE lub PP gr. 3 mm prefabrykowana płyta nastudzienna (beton kl.b-30) 3 120x x x x x420 pierścień odciążający na mokro - beton kl.b x x x x x600 Typ 2 rura profilowa DN mm obetonowanie spodu studzienki betonem kl. B podsypka piaskowa gr. 100 mm wszystkie wymiary są podane w mm 4

5 POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl K A T A L O G P R O D U K T Ó W Studnie niewłazowe, przelotowe, połączeniowe PEHD, PP Średnice nominalne: od DN 300 do DN 700 mm Studnia kanalizacyjna: z kinetą Sztywność obwodowa: SN8 600 mm 5

6 K A T A L O G P R O D U K T Ó W POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl Studnie włazowe, przelotowe, połączeniowe Średnice nominalne: PEHD Studnia kanalizacyjna: z kinetą Sztywność obwodowa: SN 2, SN4, SN8 od DN 800 do DN 2400 mm (możliwość wykonania do DN3500) 600 mm 6

7 POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl K A T A L O G P R O D U K T Ó W Studnie osadnikowe Średnice nominalne: PEHD, PP Studnia kanalizacyjna: osadnikowa Sztywność obwodowa: SN 2, SN4, SN8 od DN 300 do DN 2400 mm (możliwość wykonania do DN3500) 600 mm 7

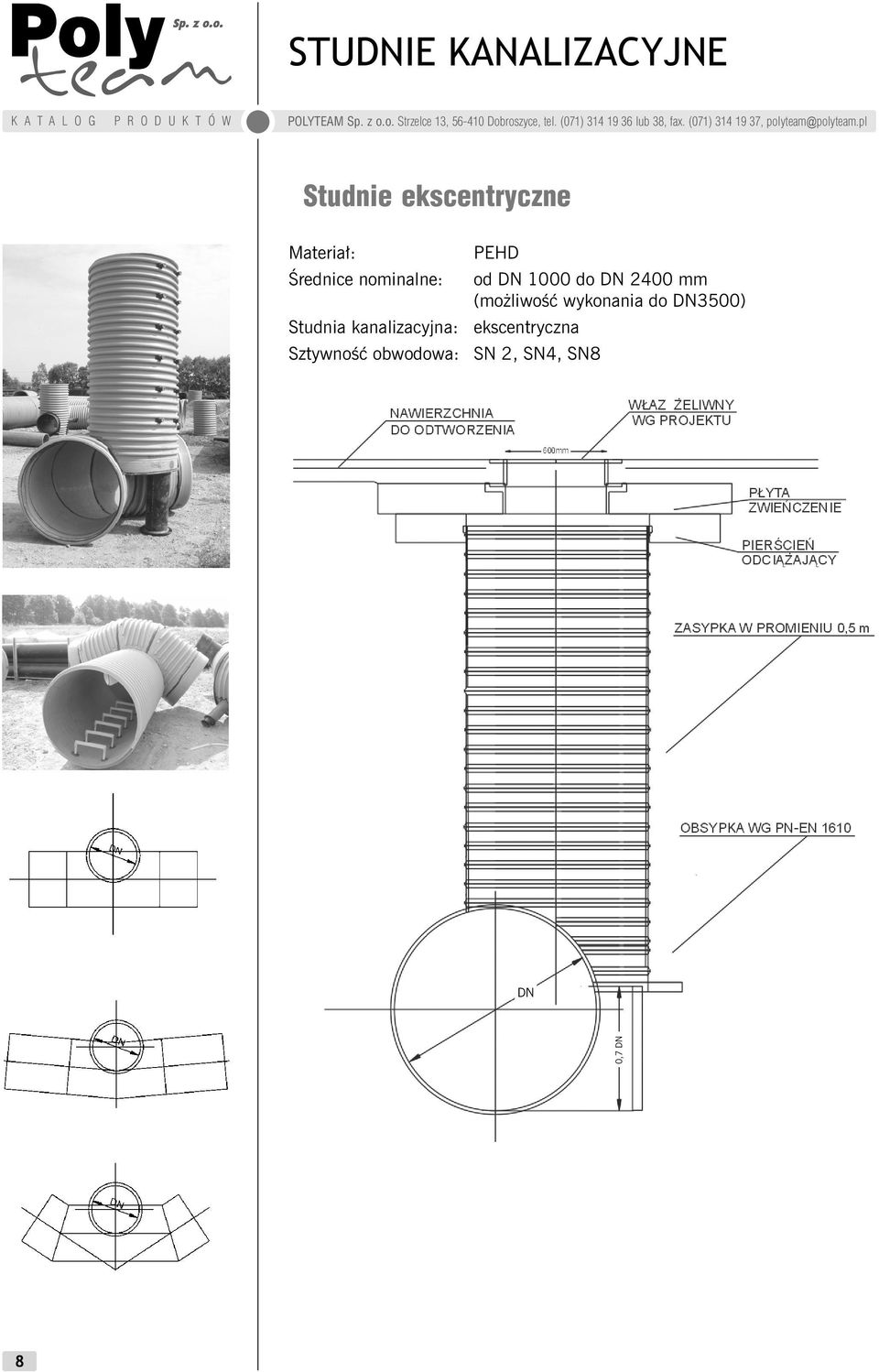

8 K A T A L O G P R O D U K T Ó W POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl Studnie ekscentryczne Średnice nominalne: PEHD Studnia kanalizacyjna: ekscentryczna Sztywność obwodowa: SN 2, SN4, SN8 od DN 1000 do DN 2400 mm (możliwość wykonania do DN3500) DN 0,7 DN 8

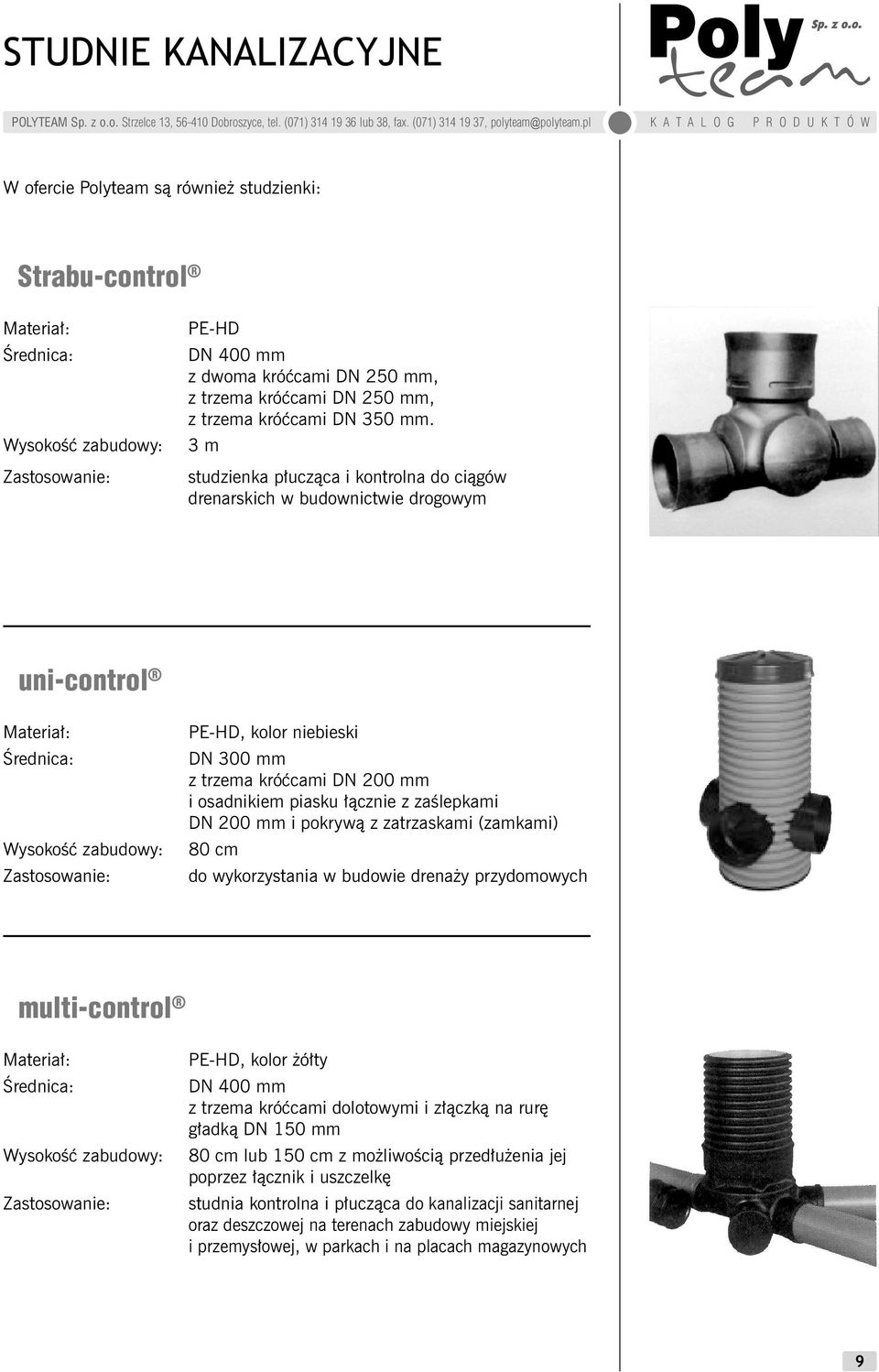

9 POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl K A T A L O G P R O D U K T Ó W W ofercie Polyteam są również studzienki: Strabu con trol Średnica: Wysokość zabudowy: Zastosowanie: PE-HD DN 400 mm z dwoma króćcami DN 250 mm, z trzema króćcami DN 250 mm, z trzema króćcami DN 350 mm. 3 m studzienka płucząca i kontrolna do ciągów drenarskich w budownictwie drogowym uni con trol Średnica: Wysokość zabudowy: Zastosowanie: PE-HD, kolor niebieski DN 300 mm z trzema króćcami DN 200 mm i osadnikiem piasku łącznie z zaślepkami DN 200 mm i pokrywą z zatrzaskami (zamkami) 80 cm do wykorzystania w budowie drenaży przydomowych multi con trol Średnica: Wysokość zabudowy: Zastosowanie: PE-HD, kolor żółty DN 400 mm z trzema króćcami dolotowymi i złączką na rurę gładką DN 150 mm 80 cm lub 150 cm z możliwością przedłużenia jej poprzez łącznik i uszczelkę studnia kontrolna i płucząca do kanalizacji sanitarnej oraz deszczowej na terenach zabudowy miejskiej i przemysłowej, w parkach i na placach magazynowych 9

10

11 POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl K A T A L O G P R O D U K T Ó W Informacje dodatkowe do formularza 1. Decyzję dotyczącą materiału studni PE czy PP podejmuje wykonawca studni w oparciu o analizę podłączeń. 2. Standartowe średnice studni to: 400, 500, 600, 800, 1000 i 1200 mm. Możliwe są inne średnice studni. Wykonawca studni może zaproponować zbliżoną średnicę standartową lub w przypadku wymiarów niestan dardowych dłuższy termin realizacji zamówienia. 3. Studnie o średnicy DN 1000 mm oraz o średnicy 800 DN<1000 mm i głębokości do 3.0 m traktowane są jako studnie włazowe i wyposażone są w stopnie złazowe. 4. Studnie z kinetami wyprofilowanymi do montażu na sieci kanalizacji grawitacyjnej z rur strukturalnych wykonuje się: - przy średnicach kanału DN 300 mm z rur strukturalnych z obustronnym wyprowadzeniem bosych końców rury strukturalnej; - przy średnicach kanału DN < 300 mm z rury ciœnieniowej PE (PP) z wyprowadzeniem króćców z przyspawanymi kielichami do połączenia rur strukturalnych. 5. Studnie z kinetami wyprofilowanymi przeznaczonymi do montażu na sieci kanalizacji grawitacyjnej z rur gładkościennych wykonuje się z wyprowadzeniem bosych końców z rury ciśnieniowej PE (SDR 17,6 21). W stosunku do króćców podłączeniowych do studni powyżej kinety (na ściance rury wznoszącej) stosuje się następujące zasady: ZASTOSOWANIE SPOSÓB WYKOŃCZENIA UWAGI Do podłączenia kanalizacji grawitacyjnej lub drenażu Do podłączenia kanalizacji grawitacyjnej z rur Kielich rury strukturalnej Bosy koniec rury ciśnieniowej PE nie wchodzi w zakres studni gładkościennych PVC Bez uszczelki z rur strukturalnych PE lub PP 7. Każdorazowo, gdy pozostawia się bosy koniec rury jako króciec podłączeniowy, jego długość zapewnia połączenie poprzez złączkę dwukielichową lub nasuwkę z systemem rur kanalizacyjnych. Jeżeli jest to króciec z rury PE jest ona wewnętrznie podtoczona, w celu złagodzenia zaburzeń przepływu na połączeniu. 8. W celu jednoznacznego rozwiązania studni wloty i wyloty należy określić poprzez podanie średnicy nominalnej i materiału podłączanej do studni rury, np.: - 160/PVC rura kanalizacji grawitacyjnej z rur gładkościennych PVC, - 150/PE/PP rura kanalizacji grawitacyjnej lub drenażu z rur strukturalnych PE/PP, PE 100 SDR 17.6 rura ciśnieniowa PE 100 SDR W przypadku występowania w miejscu posadowienia studni wody gruntowej powyżej wierzchu najwyżej położonego dopływu, studnie przygotowuje się do zakotwienia w warstwie betonu (w przypadku studni osadnikowych) lub do zalania betonem wolnej przestrzeni w kinecie studni kanalizacyjnej, które każdorazwo muszą być uzgodnione z producentem. 10. Wszelkie odstępstwa od poniższych rozwiązań należy wyraźnie zaznaczyć w rubryce uwagi klienta. 11

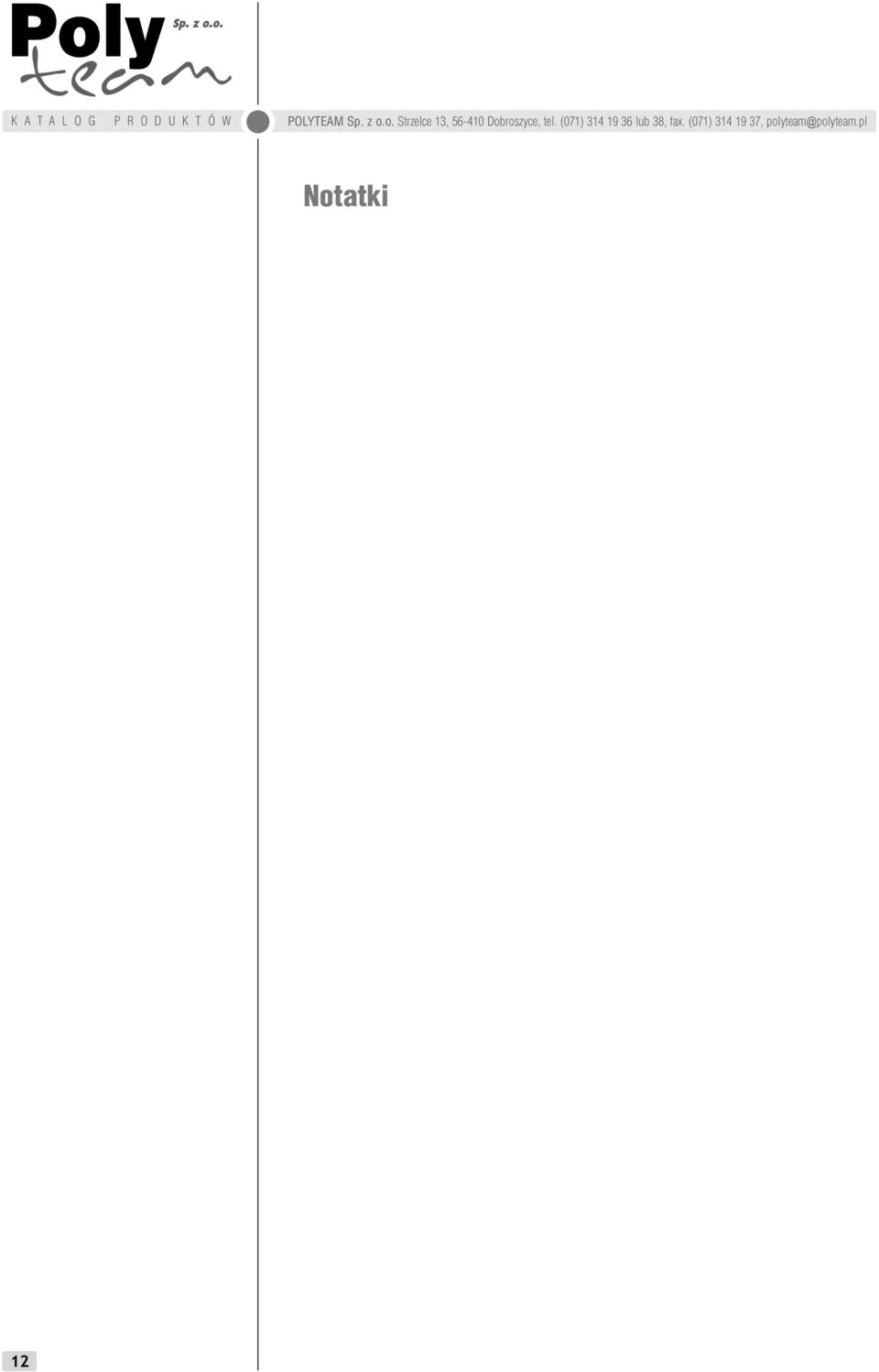

12 K A T A L O G P R O D U K T Ó W POLYTEAM Sp. z o.o. Strzelce 13, Dobroszyce, tel. (071) lub 38, fax. (071) , polyteam@polyteam.pl Notatki 12
