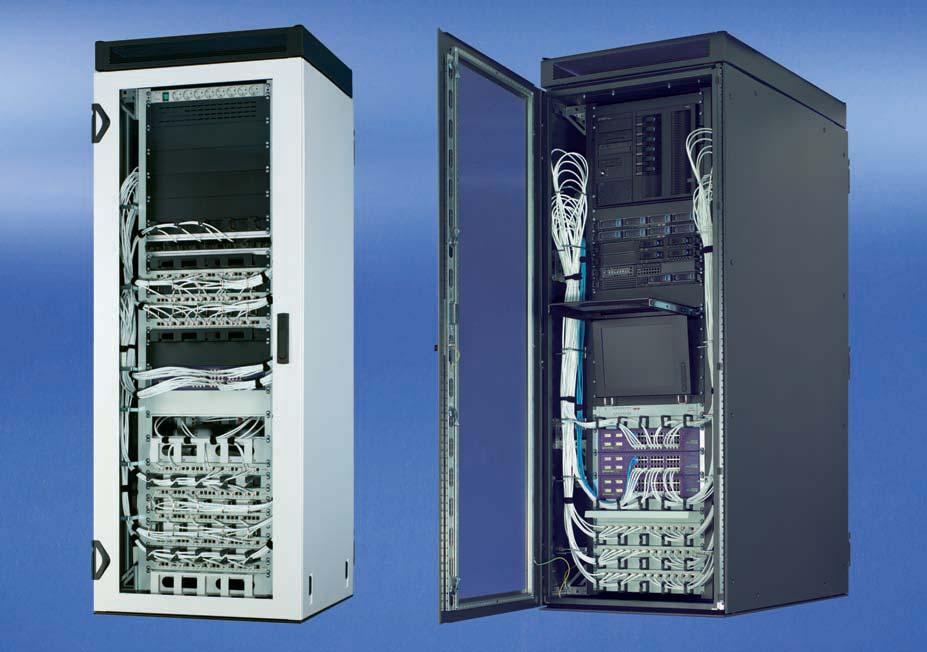

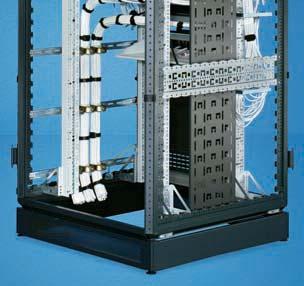

1 Overview... 0 Cabinets comrack " lab rack PROLINE Szafa serwerowa Wall mounted cases... 2 epcase tecnopac LAN wall mounted Accessories for cabinets and wall mounted cases... 3 Mechanical accessories Electrical accessories Monitors, keyboards Climate control Socket strips Profesjonalne systemy prowadzenia kabli Zabezpieczenie przed przewroceniem Appendix... 4 General Standards Abbreviations Order notes Order number index Product index Wiele rozwiazan prowadzenia kabli dla wszystkich stref Wytrzymale polki i prowadnice teleskopowe Uniwersalny i wygodny montaz: odleglosc 740 pomiedzy przednimi i tylnymi panelami 19 calowymi w standardzie co pozwala na prosty montaz 90% typow serwerow znajdujacych sie na rynku. Mozliwy montaz serwerow o nietypowych rozmiarach za pomoca dodatkowych akcesoriow montazowych i katownikow 19 calowych Szybka wyszukiwarka produktow: OneClick UK 10/2006

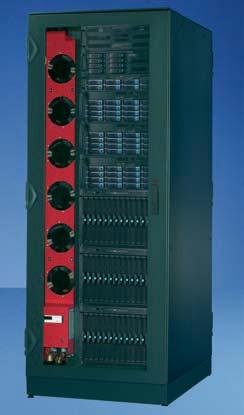

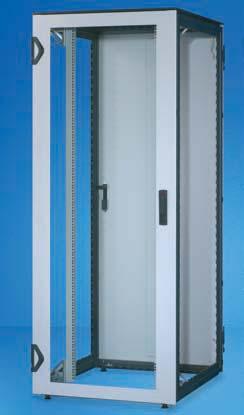

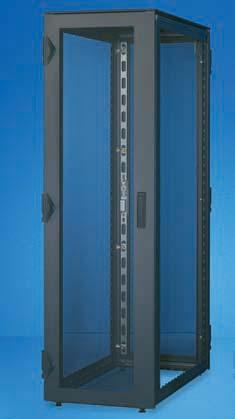

2 Szafa Zaprojektowana dla aplikacji datacom i sieciowych Dwa rodzaje ram o roznej obciazalnosci ale kompatybilne ze soba pod wzgledem montazowym Mozliwosc kombinacji dwoch kolorow Duzy wybor wymiarow i konfiguracji (glebokosc do ) Unikalny profil ramy pozwala na wiele mozliwosci montazu i sposobow prowadzenia kabli NET Server LHX 20 Szafa sieciowa z panelami 19" Dostepne wersje z podloga i dwoma parami paneli 19" Szafa serwerowa, drzwi perforowane Glebokosci do m ywnekcje specialny serwis montazowy Wiele rozmiarow, kombinacje kolorow ykcje Specialne kolory Specialne rozmiary Rozwiazania pod klienta Z powietrzno-wodnym systemem chlodzenia o wydajnosci 20 kw Overview NET NET Plus Server LHX Assembly kit Castors Lifting eye Fan unit Edge protection Brush strip Perforated cover plate Base plate Base/plinth Tip-over protection " panel/slide mount Depth member " assembly kit, M Slide rails Short slide rail.. 1. Stationary 19'' shelf Zone 1 cable management Zone 2 cable management Cable eye Fibre optic cable ducting Cover plate, hinged Zone 3 cable management C-profile for the cabinet depth Cable support rail for the cabinet depth Cable panel Cable ladder Zone 4 cable management C-profile for the cabinet width Cable support rail for the cabinet width Cable retention rail for C-rail Cable shells Cable ties Velcro Tray for excess cable lengths Individual configuration ServicePLUS RAL ServicePLUS RAL 7035 / RAL Dimensions UK 10/

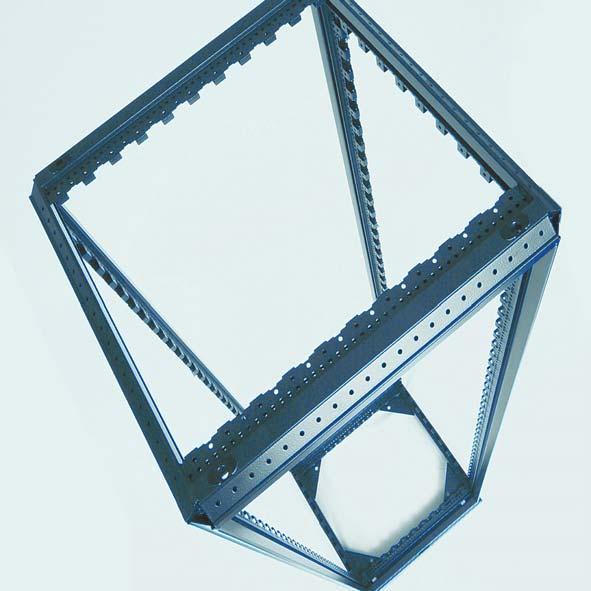

3 Szafa serwerowa Dwa rodzaje obciazalnosci ram, te same akcesoria montazowe Slim-Line Slim-Line wersja ramy oparta na cienszych stalowych profilach zapewnia wieksza przestrzen montazowa na szerokosc Slim-Line zapewnia sztywnosc szafy przy obciazeniu 400kg co preferuje ja do zastosowan w aplikacjach z duza iloscia kabli Rama spawana ze stalowych profili Profil Slim-Line Heavy-Duty Wytrzymala konstrukcja ramy pozwala na pewny montaz duzych obciazen Spelnia wymagania strefy Bellcore 4 Podstawa konstrukcji szaf serwerowych Zapewnia duza sztywnosc konstrukcji nawet przy obciazeniu 800 kg na panelach 19" w extremalnych warunkach w ktorych wystepuja wstrzasy i wibracje. Profil Heavy-Duty Slim-Line obciazenie 400 kg Zapewnia sztywnosc konstrukcji zgodnie z norma IEC Heavy-Duty 800 kg static load Earth quake testing up to Bellcore Zone 4 Sprawny montaz we wszystkich kierunkach Profile ramy szaf posiadaja podzialke 25 we wszystkich trzech kierunkach (wys, szer, glebokosc). Pozwala to na wiele rozwiazan montazu komponentow szafy i akcesoriow. Panele 19" w szafie o szerokosci 600 moga byc montowane bezposrednio do ramy szafy na dowolna glebokosc z dokladnoscia do 25 z pominieciem kosztow dodatkowych elementow. Specyficzny ksztalt ramy i specjalne otwory montazowe umozliwia montaz elementow do prowadzenia kabli i innych akcesoriow bezposrednio do ramy. Estetyka i konsekwencja montazu Oba rodzaje ram sa wymiarami ze soba kompatybilne tak, ze zwymiarowo sa ze soba kompatybilne i szafy mozna laczyc bokami Zamiennie moga byc w nich stosowane te same akcesoria. Standordowo szafy dostepne sa w kolorystyce: Czarnej (RAL 7021), jaka zwyczajowo jest stosowana w centrach danych, datacenter i studiach dzwiekowych. Mieszanej Czarny/jasno szary (RAL 7021/7035), przy czym rama dach, podstawa posiadaja kolor czarny a drzwi i boki jasno-szary W efekcie tworzy to bardzo ladna kombinacje kolorow! Bezposredni montaz do ramy paneli 19" oczko do prowadzenia kabli RAL 7021 (czarny) kombinacja RAL 7035/RAL 7021 bez dodatkowych montazowych szyn bocznych jasno-szary/czarny 1.4 UK 10/2006

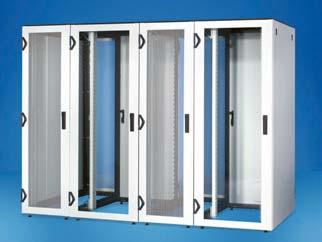

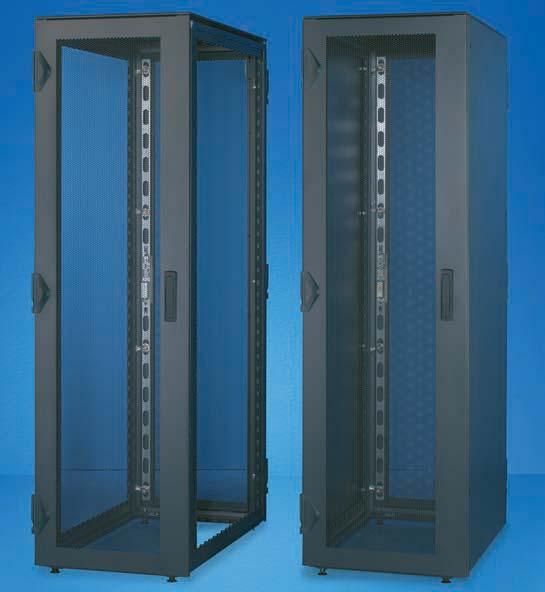

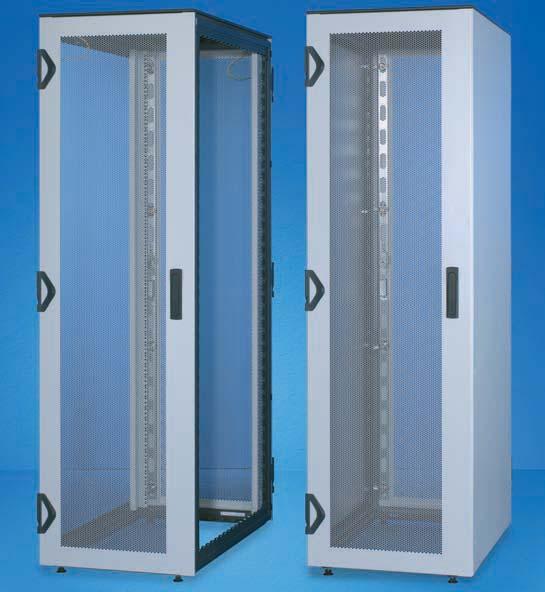

4 Szafa serwerowa drzwi perforowane 78% Stopien ochrony IP 20 Obciazalnosc statyczna 800 kg (Heavy-Duty) mozliwosc instalacji roznych typow serwerow 2 wersje z panelami bocznymi do laczenia szaf bokami za pomoca zestawu laczacego 2 wersje kolorystyczne Czarny RAL 7021 Czarny/jasno szary (RAL 7021/7035) Wykaz elementow szafy (skrecona i uziemiona) do laczenia bokami LP ilosc Opis 1 1 Spawana rama z stalowych profili (Heavy-Duty) kolor RAL a 1 dla szaf o wysokosci U/ U: dach, St, RAL 7021 z nacieta perforacja dla montazu przepustow szczotkowych, montazu plyty zaslepiajacej lub panelu wentylatorow 2b 1 dla szaf o wysokosci U: dach, St, RAL 7021, bez stref z nacieciami 3 1 drzwi przednie, St, kolor RAL 7035 or RAL 7021 zawiasy 180, perforforowane, 4 punktowy zamek z raczka zamykajaca (mozliwe dokupienie zamka DIN jako opcja) 4 1 Drzwi tylne, St, kolor RAL 7035 or RAL 7021 zawias 180, perforowane 4 punktowy zamek i raczka zamykajaca mozliwe dokupienie wkladki zamka DIN jako opcja 5a 2 : panele boczne przykrecone, St, kolor RAL 7035 or RAL 7021 zamykanie od wewnatrz 5b 1 szafa do laczenia bokami: z zestawem montazowym 6 8 zestaw do redukcji szerokosci szafy, St, AlZn, dla zamontowania paneli 19" (tylko dla szaf o szerokosci 800 ) 7 4 Panele 19", St, kolor RAL 7035 lub RAL 7021 zamontowane w rozstawie Nozki poziomujace 9 1 zestaw uziemiajacy GND/earthing kit, zmontowany kombinacja kolorow czarny/jasno szary do laczenia bokami UK 10/2006

5 1_11_varistar_vnt_e.fm Seite 11 Mittwoch, 25. Oktober :32 17 Cabinets Server kody do zamowien wersja do laczenia szaf bokami Wysokosc Szer Depth Colour Side-by-side H W D cabinet U Order no kolor czarny kolor czarny/ jasno szary wkladka zamka DIN z dwoma kluczami jeden klucz pasuje do wszystkich zamkow Zabezpieczenie przed przewroceniem szafy, PU 2 szt Single cabinet Order no ) Dostepne bezposrednio z magazynu producenta Note szafa o wysokosci U posiada dach bez naciec dla montazu przepustow szczotkowych lub panela wentylatorow. Mozliwosc montazu dodatkowych akcesoriow z ServicePLUS lub dokupywanie akcesoriow osobno oprocz gotowcow magazynowych istnieje mozliwosc zlozenia szafy o innych wymiarach For further information Wiecej informacji CSI Computer Systems for Industry UK 10/
