HELITRONIC POWER DIAMOND 400

Transkrypt

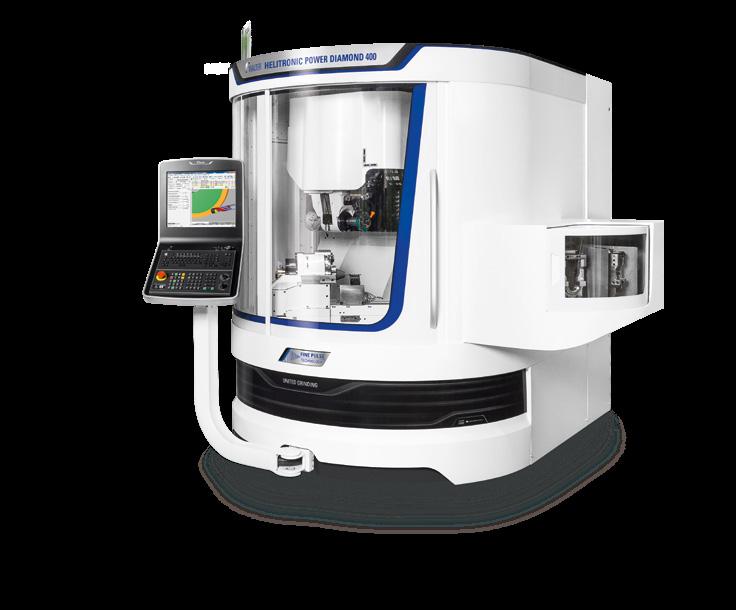

1 Creating Tool Performance A member of the UNITED GRINDING Group HELITRONIC POWER DIAMOND 400 Wysokowydajna elektrodrążarka i szlifierka 2-w-1 ze zmieniarką ściernic/elektrod w wyposażeniu standardowym NOWOŚĆ Charakterystyka Możliwość obróbki elektroerozyjnej narzędzi PKD/ CBN i szlifowania narzędzi z węglików spiekanych/ stali HSS na zmianę to największa zaleta maszyny HELITRONIC POWER DIAMOND 400 ze zmieniarką ściernic/elektrod z serii HELITRONIC. Średnica narzędzi od 3 do 380 mm, długość obróbki do 520 mm, masa obrabianego przedmiotu do 50 kg.

2 Grinding Eroding Laser Measuring Software Customer Care Walter Maschinenbau GmbH Firma od 1953 roku produkuje szlifierki do narzędzi. Po wprowadzeniu na rynek serii HELITRONIC do kompleksowej obróbki narzędzi obrotowo-symetrycznych firma stała się światowym liderem w tej dziedzinie. Dzisiaj ofertę produktów uzupełniają automatyczne maszyny pomiarowe CNC serii HELICHECK do bezdotykowego kompleksowego pomiaru narzędzi i obrabianych przedmiotów. Walter Maschinenbau GmbH jest członkiem UNITED GRINDING Group. Wraz z siostrzaną firmą Ewag AG jesteśmy dostawcą systemów i rozwiązań do kompleksowej obróbki narzędzi, oferując szeroki wybór produktów do szlifowania, obróbki elektroerozyjnej, obróbki laserowej i pomiarów oraz stosowne oprogramowanie. Nasi klienci już od wielu lat cenią szczególnie nasze ukierunkowanie na potrzeby klienta oraz światową sieć handlowo-serwisową z własnymi oddziałami i pracownikami.

3 HELITRONIC POWER DIAMOND 400 Nowa generacja uniwersalnej maszyny 2-w-1 : ze zmieniarką elektrod/ściernic i elektrowrzecionem na maks. 3 elektrody/ściernice. Dzięki dopasowaniu do potrzeb użytkownika maszyna HELITRONIC POWER DIAMOND 400 wyróżnia się najwyższą produktywnością. W połączeniu z naszą FINE PULSE TECHNOLOGY wyznacza standardy jakości powierzchni i precyzji w szerokim zakresie materiałów. Grinding Eroding Software

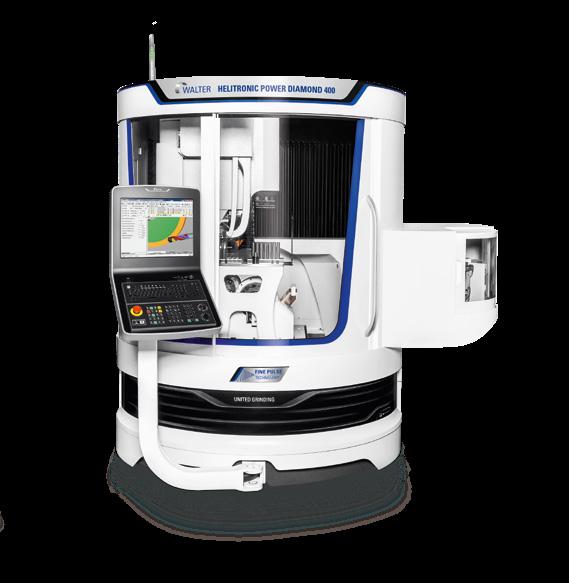

4 4 HELITRONIC POWER DIAMOND 400 Cechy HELITRONIC POWER DIAMOND 400 Zastosowanie Obróbka elektroerozyjna i szlifowanie narzędzi symetrycznych rotacyjnie do przemysłu obróbki metali i drewna Produkcja i/lub ostrzenie Automatyczna kompleksowa obróbka w jednym mocowaniu Materiały: PKD, CBN, HSS, węgliki spiekane, cermet, ceramika Maszyna Masywna żeliwna konstrukcja bramowa o niskim poziomie wibracji Osie liniowe X, Y, Z z napędem śrubowo-tocznym Osie obrotowe A, C z napędem ślimakowym lub opcjonalnie silnikiem momentowym Elektrowrzeciono z jedną końcówką z maks. 3 elektrodami obrotowymi lub 3 ściernicami FINE PULSE TECHNOLOGY zapewniająca najwyższą jakość powierzchni FANUC, światowy standard sterowania Różne systemy podajników Liczne opcje efektywności HELITRONIC POWER DIAMOND 400 z podajnikiem Top i zmieniarką elektrod/ściernic (po prawej) bezkompromisowa produktywność i precyzja

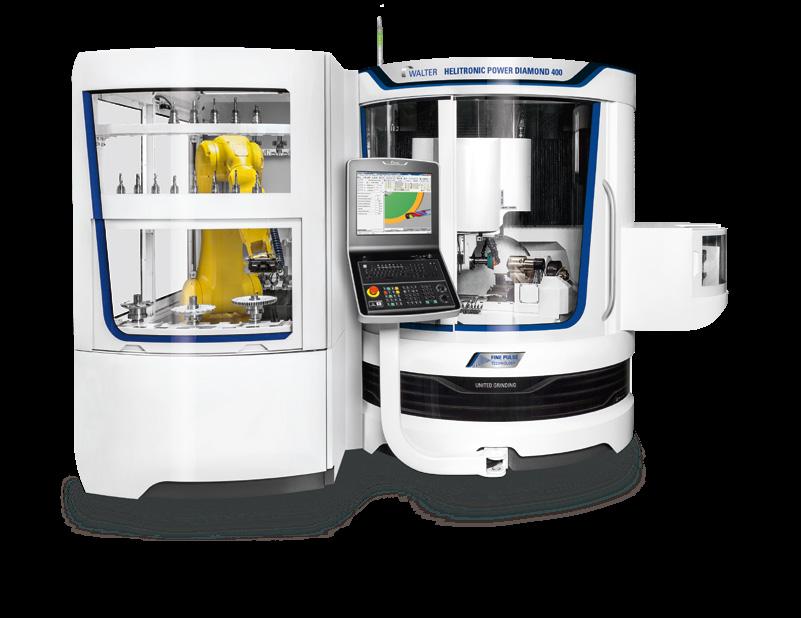

5 HELITRONIC POWER DIAMOND Oprogramowanie HELITRONIC TOOL STUDIO, oprogramowanie CAD/CAM do projektowania, programowania, symulowania i produkcji HELITRONIC TOOL STUDIO z licencją na obróbkę elektroerozyjną Walter Window Mode WWM Liczne opcje oprogramowania do zwiększenia wydajności i efektywności HELITRONIC POWER DIAMOND 400 z opcjami Robot podający 25 (po lewej) i Zmieniarka elektrod/ściernic (po prawej) najlepsza konfiguracja do najwyższych wydajności

6 6 HELITRONIC POWER DIAMOND 400 Wydajna i komfortowa w obsłudze Przykładowe narzędzia (od lewej): Frez palcowy PKD, rozwiertak PKD, wiertło stopniowe PKD, wiertło do felg, 2 x narzędzie stopniowe PKD, wiertło PKD, nóż profilowy okrągły, frez pełnopromieniowy, frez do gwintowania, wiertło

7 HELITRONIC POWER DIAMOND Dzięki FINE PULSE TECHNOLOGY maszyna HELITRONIC POWER DIAMOND 400 wyznacza nowe standardy jakości narzędzi PKD. To opłacalna inwestycja zarówno na potrzeby produkcji, jak i do ostrzenia narzędzi z PKD/CBN oraz węglików spiekanych/stali HSS o średnicy do 315 mm. Obróbka złożonych geometrii możliwa bez zmiany mocowania, co pozwala na dużą oszczędność czasu. Połączenie obróbki elektroerozyjnej i szlifowania daje przewagę pod względem elastyczności i jakości. Ponadto dzięki koncepcji 2-w-1 maszynę HELITRONIC POWER DIAMOND 400 można stosować jako szlifierkę do produkcji oraz do ostrzenia narzędzi z węglików spiekanych/ stali HSS. Zmiana między narzędziami z PKD a narzędziami z węglików spiekanych i odwrotnie odbywa się automatycznie.

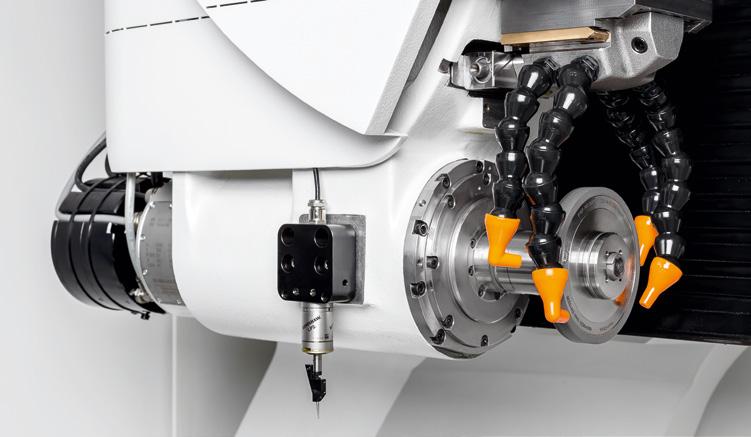

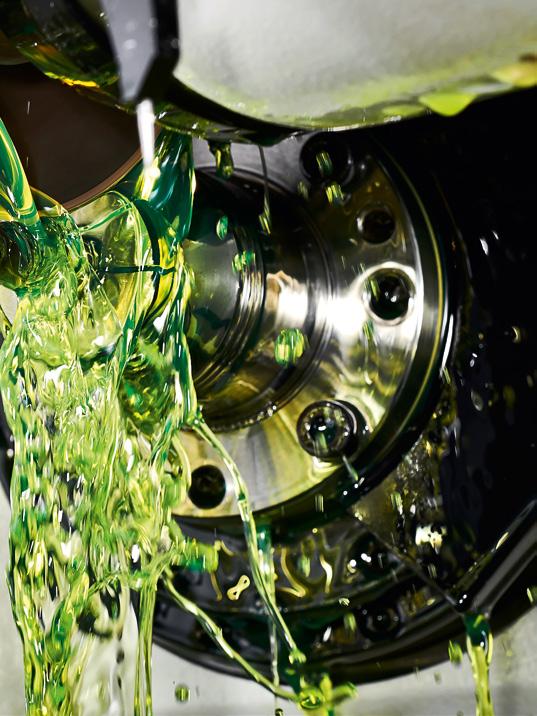

8 8 HELITRONIC POWER DIAMOND 400 Innowacyjna technologia szlifowania 1 Wrzeciono silnikowe Wydajne wrzeciono silnikowe z napędem bezpośrednim z jedną końcówką wrzeciona jest wyposażone w układ chłodzenia cieczą. Na każdy uchwyt elektrody/ściernicy można zamocować do 3 elektrod lub ściernic. W połączeniu ze zmieniarką elektrod/ściernic można wymieniać podczas produkcji do 8 uchwytów na łącznie 24 elektrody/ściernice. Wynikiem końcowym jest maksymalna wydajność i produktywność. 1 Elektrowrzeciono z jedną końcówką wyróżniające się wysoką mocą do 26 kw do automatycznej wymiany zestawów ściernic (opcja)

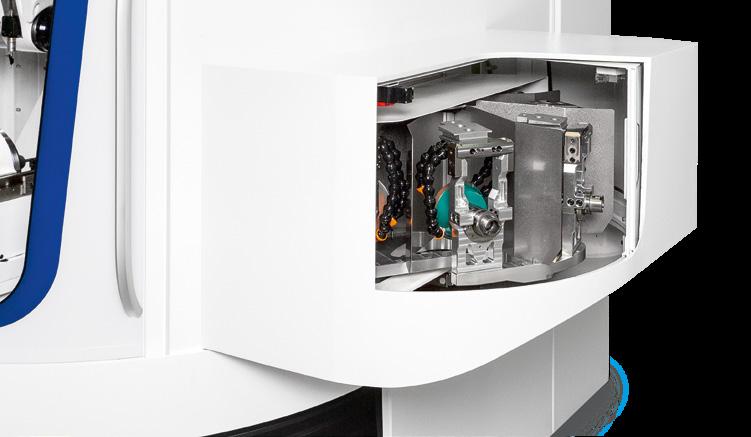

9 Zmieniacz elektrod/ściernic HELITRONIC POWER DIAMOND Zmieniarka elektrod/ściernic 4-krotna (opcjonalnie 8-krotna) Niedroga, kompaktowa, a mimo to elastyczna. Zmieniarka mieszcząca do 24 elektrod/ściernic zwiększa 4-krotnie liczbę ściernic w maszynie HELITRONIC POWER DIAMOND 400. Maks. średnica ściernicy wynosi 254 mm. Przewody oleju chłodzącego i pakiet ściernic tworzą jeden zespół. Zapewnia to bezpieczną wymianę ściernic i optymalne chłodzenie. 1 Zmieniarka elektrod/ściernic

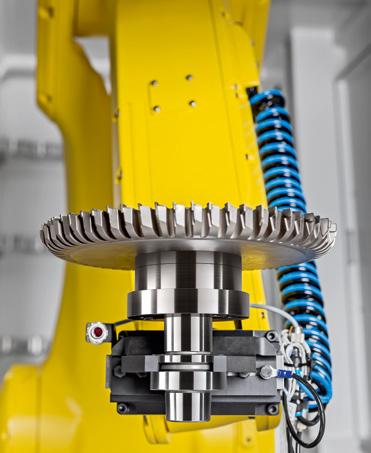

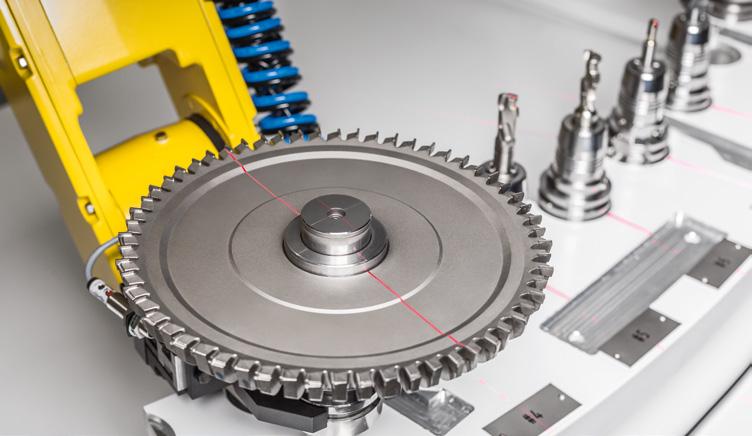

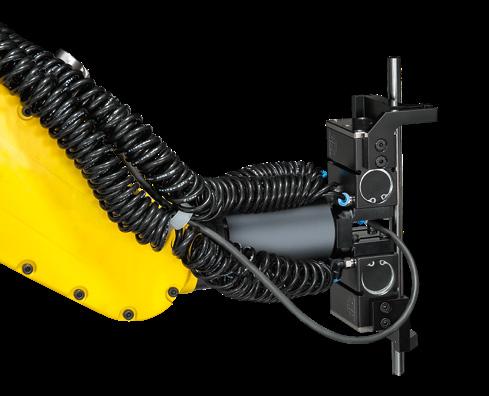

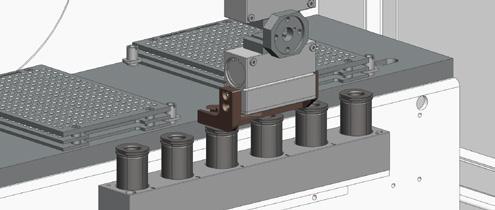

10 10 HELITRONIC POWER DIAMOND 400 Opcja automatyzacyjna Robot podający Pakiet wyposażenia Combi do robota podającego System szybkiej wymiany chwytaka do narzędzi walcowych i narzędzi ze stożkiem HSK-63. Słowo Combi opisuje dokładnie zawartość tego pakietu wyposażenia. Są to oba pakiety wyposażenia Narzędzia walcowe i HSK oraz złącze szybkowymienne do szybkiej i wygodnej wymiany narzędzi. Pakiet wyposażenia Multi Range do robota podającego Pakiet wyposażenia Multi Range wyznacza nowe standardy elastyczności. Umożliwia duży zakres średnic przy użyciu jednej tylko pary palców chwytaka oraz wymianę tulejki zaciskowej (tulejka bagnetowa Schunk). Zalety pakietu wyposażenia Combi Szybka wymiana dzięki jednej tylko śrubie z łbem walcowym Brak konieczności ponownego programowania palet po wymianie chwytaka Przewód pneumatyczny i kabel do programowania podłącza się tylko jeden raz (instalacja) Możliwość montażu w istniejących robotach (po zmianie oprogramowania) Łatwa obsługa Ergonomiczny kształt Zrobotyzowany podajnik Robot poprawia dostępność obrabianych przedmiotów i umożliwia wprowadzenie specjalnych zastosowań. W zależności od rodzaju i średnicy obrabianego przedmiotu robot może podawać do przedmiotów.

11 Opcja automatyzacyjna Robot podający 25 HELITRONIC POWER DIAMOND Robot podający 25 Do narzędzi w uchwycie HSK o masie całkowitej do 20 kg i średnicy do 315 mm w połączeniu z HELITRONIC POWER DIAMOND 400. Innowacyjne nowe oprogramowanie podajnika umożliwia chaotyczny załadunek na maks. 7 poziomach palet. Opcjonalnie jest również dostępny automatyczny system pomiaru średnicy, który gwarantuje płynny, zautomatyzowany i elastyczny przebieg produkcji. 2 Pojemność dostępnych palet: 21 narzędzi, maks. średnica 320 mm 28 narzędzi, maks. średnica 220 mm 70 narzędzi, maks. średnica 105 mm 1 Znaczniki laserowe ułatwiają ustawianie narzędzi 2 Maks. obciążenie 25 kg z chwytakami

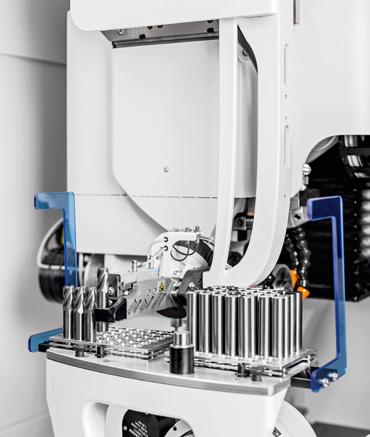

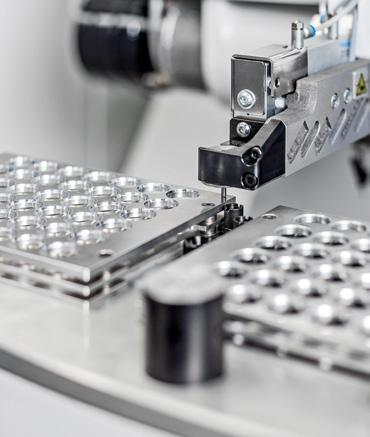

12 12 HELITRONIC POWER DIAMOND 400 Opcja automatyzacyjna Podajnik Top 1 2 Podajnik Top To zajmujące niewiele miejsca i niedrogie rozwiązanie automatyzacyjne jest zintegrowane bezpośrednio w przestrzeni roboczej. Automatyczne uczenie umożliwia krótkie czasy przygotowawcze. W zależności od średnicy narzędzi podajnik Top może pomieścić maks. 500 narzędzi. Pojemność maksymalna (średnica przykładowa): 500 narzędzi: średnica 3 mm 42 narzędzia: średnica 20 mm 20 narzędzi: średnica 32 mm 1 Podajnik Top 2 Automatyczne uczenie

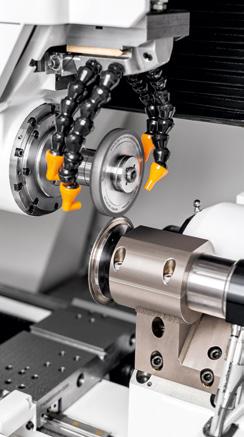

13 Dalsze opcje HELITRONIC POWER DIAMOND Opcja Obciągacz do ściernic Wydajny elektryczny obciągacz do ściernic to perfekcyjne rozwiązanie do kondycjonowania/ obciągania ściernic podczas produkcji oraz kompensacji sterowanej oprogramowaniem. Opcja Uchwyt osełki Zainstalowany na stałe uchwyt osełki umożliwia automatyczne otwieranie struktury ściernicy podczas produkcji. Oprogramowanie HELITRONIC TOOL STUDIO steruje procesem otwierania struktury ściernicy, umożliwiając operatorowi wykonanie tej czynności w wybranym przez niego momencie. 1 Obciągacz do ściernic 2 Uchwyt osełki

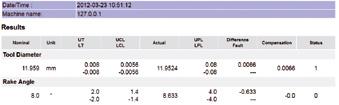

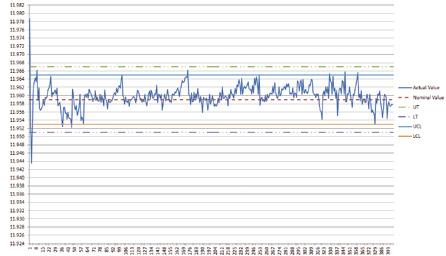

14 14 HELITRONIC POWER DIAMOND 400 Dalsze opcje 1 2 Automatyczny pomiar ściernic Dla jeszcze większej efektywności produkcji. Zazwyczaj operator maszyny ręcznie koryguje dane ściernicy podczas produkcji na podstawie aktualnych danych, aby zachować właściwe wymiary geometrii narzędzia. Funkcja automatycznego pomiaru ściernicy umożliwia pomiar za pomocą sondy dotykowej, dokładne udokumentowanie oraz skompensowanie zużycia okładziny ściernicy. Pomiar odbywa się podczas produkcji. Pomiar i kompensacja obejmuje średnicę i długość ściernicy. Dzięki temu użytkownik posiada zawsze optymalne dane ściernicy. Ponadto użytkownik może określić zużycie ściernic, a tym samym modyfikować i optymalizować proces produkcji. Sonda do pomiaru dotykowego jest zamontowana na uchwycie przedmiotu obrabianego zamiast elektrycznego obciągacza. Automatyczny elektryczny pomiar pozycji referencyjnych maszyny Szlifierki i elektrodrążarki są wyposażone w funkcję elektrycznego pomiaru pozycji referencyjnych maszyny. Najwyższa dokładność wyników pomiarów dzięki dokładnemu pozycjonowaniu osi poprzez kontakt elektryczny Znacząca oszczędność czasu metody automatycznej w porównaniu z pomiarem ręcznym Możliwość wykorzystania cennego czasu pracy pracowników do innych zadań Eliminacja błędów spowodowanych czynnikiem ludzkim Szybka amortyzacja inwestycji 1 Automatyczny pomiar ściernic 2 Elektryczne bazowanie maszyny

15 HELITRONIC POWER DIAMOND Automatyczny system pozycjonujący i pomiarowy Heli-Probe (standard) Heli-Probe rejestruje ważne parametry narzędzi i zapewnia idealne pozycjonowanie narzędzi w minimalnym czasie. Jest to najlepszy sposób na krótki czas procesu, jakość i produktywność. Kalibracja (standard) Obejmuje kulę kalibrującą i oprogramowanie. Do automatycznego kalibrowania osi X, Y i Z maszyny z podajnikiem. Czas kalibracji można ustawiać dowolnie w programie podajnika. W maszynach bez systemu podającego kalibrację można wykonywać ręcznie. Zintegrowany system pomiarowy IMS Dzięki zintegrowanemu układowi pomiarowemu IMS operator może określać kąt natarcia, średnicę zewnętrzną i średnicę rdzenia narzędzi cylindrycznych za pomocą sondy pomiarowej bez konieczności odmocowania narzędzia. Przez określenie tolerancji przy przekroczeniu zmierzonych wartości, na przykład w wyniku czynników termicznych lub zużycia ściernicy, HELITRONIC TOOL STUDIO może kompensować przekroczenie do wymiaru zadanego, zapobiegając w ten sposób powstawanie braków. Operator nie musi już wprowadzać korekt a cykl obciągania ściernic pozostaje stały. Obie te funkcje zwiększają efektywność zwłaszcza w przypadku dużych serii. Pomiar kąta natarcia, średnicy zewnętrznej i średnicy rdzenia narzędzi cylindrycznych Dotykowy system pomiarowy do całkowicie automatycznego pozycjonowania narzędzi W pełni automatyczna kompensacja czynników termicznych osi liniowych 1 Automatyczny system pozycjonujący i pomiarowy Heli-Probe 2 Kalibrowanie 3 Zintegrowany system pomiarowy IMS

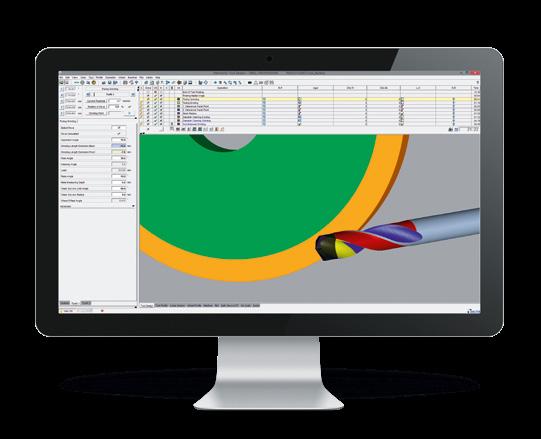

16 16 HELITRONIC POWER DIAMOND 400 HELITRONIC TOOL STUDIO z licencją na obróbkę elektroerozyjną 1 Oszczędność czasu dzięki przejrzystej i prostej obsłudze Symulacja szlifowania i/lub obróbki elektroerozyjnej bezpośrednio na maszynie lub na komputerze. Bardzo dokładna, zintegrowana symulacja 3D na żywo wyświetlanie wszystkich zmian parametrów w czasie rzeczywistym Click & Edit prosty wybór operacji przez bezpośrednie kliknięcie na model symulacyjny Elastyczny system modułowy możliwość dowolnego łączenia i rozszerzania operacji do przyszłych rozwiązań Nowe standardy obróbki narzędzi PKD dzięki HELITRONIC TOOL STUDIO What you see is what you grind oto motto HELITRONIC TOOL STUDIO podczas szlifowania. Zalety licencji obróbki elektroerozyjnej można opisać doskonale jednym zdaniem: What you can grind, you can also erode. Dzięki technologii kreatora do wyprodukowania idealnego narzędzia PKD wystarczy kilka kliknięć myszką: zaprojektowanie, zaprogramowanie, symulacja i produkcja. Fräser mit PKD-Venen 1 Frez z żyłami PKD

17 FINE PULSE TECHNOLOGY wyznacza nowe standardy HELITRONIC POWER DIAMOND Znacznie lepsza jakość powierzchni Perfekcyjna jakość krawędzi cięcia Wyższe bezpieczeństwo procesu również w przypadku materiału PKD o niskiej podatności na obróbkę elektroerozyjną Najwyższa elastyczność przy różnych rodzajach narzędzi Krótkie czasy obróbki Najnowsze standardy techniczne Możliwości optymalizacji przy wszystkich kodach generatora Możliwe oszczędności w procesie produkcji narzędzi PKD FINE PULSE TECHNOLOGY Poprawa widoczna gołym okiem Nowa koncepcja obróbki elektroerozyjnej FINE PULSE TECHNOLOGY wyznacza nowe standardy pod względem jakości powierzchni, ostrości krawędzi oraz bezpieczeństwa procesowego narzędzi PKD. Podstawę stanowi nowy, chłodzony cieczą generator o zwiększonej częstotliwości impulsów. Jest on teraz standardowym wyposażeniem wszystkich elektrodrążarek i szlifierek 2 w 1 firmy. Różnicę w stosunku do innych dostępnych na rynku narzędzi najpopularniejszych rodzajów PKD o ziarnistości 10 µm widać gołym okiem. Narzędzie wyprodukowane na maszynie opartej na FINE PULSE TECHNOLOGY ma błyszczącą powierzchnię, podobną do narzędzia polerowanego (szlifowanego). 1 Błyszczące efekty obróbki elektroerozyjnej

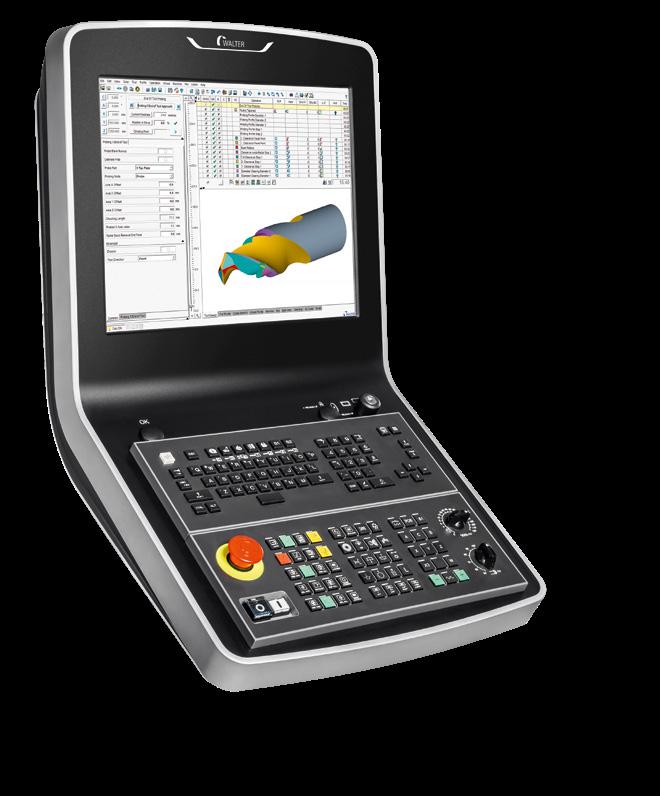

18 18 HELITRONIC POWER DIAMOND 400 Światowy standard technologii sterowania System wieloprocesorowy wysoki poziom bezpieczeństwa systemu Magistrala FANUC do napędów cyfrowych komunikacja bez zakłóceń CNC i robot od jednego producenta brak problemów z interfejsem 19-calowy ekran dotykowy w standardzie Przez zastosowanie sterowników FANUC wprowadza do swoich maszyn światowe standardy technologii sterowania. Dla użytkownika oznacza to maksymalną niezawodność, dostępność i komfort obsługi., lider w branży obróbki narzędzi, oraz FANUC, nr 1 w dziedzinie sterowników CNC, tworzą niezwyciężony zespół.

19 Customer Care HELITRONIC POWER DIAMOND i EWAG to wiodący na świecie dostawcy systemów i rozwiązań do kompleksowej obróbki narzędzi. Swoją wiodącą pozycję na rynku zawdzięczamy najwyższej dyspozycyjności wszystkich maszyn i EWAG przez cały cykl życia produktu. W tym celu oferujemy liczne usługi w ramach Customer Care. Od Start up, poprzez Prevention, po Retrofi t naszym klientom zapewniamy indywidualną obsługę dobraną specjalnie do konkretnej konfiguracji maszyny. Nasi klienci na całym świecie mogą korzystać z pomocy infolinii HelpLine, które w większości przypadków są w stanie rozwiązać problem z wykorzystaniem zdalnego serwisu. Ponadto dysponujemy siecią lokalnych doświadczonych zespołów serwisowych. Dla naszych klientów oznacza to: Nasi pracownicy są zawsze w pobliżu i mogą szybko dotrzeć na miejsce. Nasi pracownicy pomagają zwiększyć produktywność. Nasi pracownicy pracują szybko, w sposób zorientowany na usunięcie problemu i przewidywalny. Nasi pracownicy rozwiążą każdy problem związany z obróbką narzędzi w sposób innowacyjny i trwały. Start up Uruchomienie Przedłużenie gwarancji Qualification Szkolenie Wsparcie produkcji Prevention Konserwacja Przegląd Service Serwis Doradztwo HelpLine Zdalny serwis Material Części zamienne Części wymienne Akcesoria Rebuild Naprawa główna maszyny Remont podzespołów Retrofit Modyfikacje Doposażenie Zwrot maszyn

20 20 HELITRONIC POWER DIAMOND 400 Dane techniczne, wymiary Osie mechaniczne Oś X 650 mm Oś Y 350 mm Oś Z 720 mm Prędkość przesuwu szybkiego X, Y, Z maks. 15 m/min Oś C ± 200 Oś A Rozdzielczość liniowa 0,0001 mm Rozdzielczość promieniowa 0,0001 Napęd wrzeciona szlifierskiego Maks. średnica ściernicy Prędkość obrotowa wrzeciona ściernicy HELITRONIC POWER DIAMOND 400 z elektrowrzecionem 254 mm obr./min Końcówki wrzeciona 1 Uchwyt narzędzia HSK 50 Moc maksymalna 26 kw Pozostałe Masa maszyny Moc przyłączeniowa 400 V/50 Hz ok kg ok. 25 kva Dane narzędzi 1) Min. średnica narzędzia Maks. średnica narzędzia Maks. długość obrabianego przedmiotu przy szlifowaniu obwodowym 2) Maks. długość obrabianego przedmiotu przy szlifowaniu czołem ściernicy 2) Maks. ciężar obrabianego przedmiotu Opcje Instalacja chłodziwa Na zapytanie dostępne różne wykonania Systemy podawania Podajnik Top, robot podający, robot podający 25 Pozostałe 3 mm 315 mm 520 mm 380 mm 50 kg Pompa sterowana częstotliwością l/min przy 7 20 bar, silnik momentowy osi A 750 obr./min., silnik momentowy osi C, liniały optyczne, automatyczny stół wierzchni, oprogramowanie, automatyczny pomiar ściernicy, automatyczny elektryczny pomiar pozycji referencyjnych itd HELITRONIC POWER DIAMOND 400 1) Maks. wymiary narzędzi zależą od typu i geometrii narzędzia oraz rodzaju obróbki. 2) Od teoretycznej średnicy stożka uchwytu obrabianego przedmiotu. Wymiary w mm. Zmiany związane z postępem technicznym i pomyłki zastrzeżone. Dane bez gwarancji.

21 Creating Tool Performance HELITRONIC POWER DIAMOND Firmy i EWAG należą do grona wiodących na świecie dostawców technologii i usług oraz producentów systemów i rozwiązań do kompleksowej obróbki narzędzi. Nasza oferta usług jest podstawą innowacyjnych rozwiązań obróbkowych do prawie wszystkich typowych rodzajów narzędzi dostępnych na rynku i materiałów z wysoką wartością dodaną w zakresie jakości, precyzji, trwałości i produktywności. Szlifowanie Szlifowanie narzędzi i detali obrotowo-symetrycznych Szlifowanie Szlifowanie płytek wieloostrzowych Maszyny Zastosowanie Materiały Wymiary narzędzi 1) Maks. długość 2) / średnica Maszyny EWAG Zastosowanie Materiały Płytka wieloostrzowa 1) Koło wpisane / opisane HELITRONIC ESSENTIAL P R HSS TC C/C CBN 255 mm / Ø mm HELITRONIC MINI POWER P R HSS TC C/C CBN 255 mm / Ø mm HELITRONIC MINI AUTOMATION P R HSS TC C/C CBN 255 mm / Ø mm HELITRONIC BASIC P R HSS TC C/C CBN 350 mm / Ø (320) mm HELITRONIC POWER P R HSS TC C/C CBN 350 mm / Ø (320) mm HELITRONIC POWER 400 P R HSS TC C/C CBN 520 mm / Ø mm HELITRONIC VISION 400 L P R HSS TC C/C CBN 420 mm / Ø mm HELITRONIC VISION 700 L P R HSS TC C/C CBN 700 mm / Ø mm HELITRONIC MICRO P HSS TC C/C CBN 120 mm / Ø 0,1 12,7 mm Maszyny EWAG R HSS TC C/C CBN 120 mm / Ø 3 12,7 mm Zastosowanie Materiały Wymiary narzędzi 1) Maks. długość 2) / średnica EWAMATIC LINEAR P R HSS TC C/C CBN PCD 200 mm / Ø 0,2 200 mm PROFILE LINE P R HSS TC C/C CBN 255 mm / Ø mm WS 11/WS 11-SP P R M HSS TC / do Ø 25 mm EWAMATIC LINEAR P R HSS TC C/C CBN PCD Ø 3 mm / Ø 50 mm PROFILE LINE P R HSS TC C/C CBN Ø 3 mm / Ø 50 mm COMPACT LINE P R HSS TC C/C CBN PCD Ø 3 mm / Ø 50 mm INSERT LINE P R HSS TC C/C CBN Ø 3 mm / Ø 75 mm RS 15 P R M HSS TC C/C CBN PCD / do Ø 25 mm Maszyny EWAG Laser Obróbka laserowa płytek wieloostrzowych i/lub narzędzi obrotowo-symetrycznych Zastosowanie Materiały Wymiary narzędzi 1) Maks. długość 2) / średnica LASER LINE ULTRA P R TC C/C CBN PCD CVD-D MCD/ND 250 mm / Ø 0,1 200 mm LASER LINE PRECISION P R CBN PCD CVD-D MCD/ND 250 mm / Ø 0,1 200 mm Maszyny EWAG Zastosowanie Materiały Płytka wieloostrzowa 1) Koło wpisane / opisane RS 15 P R M HSS TC C/C CBN PCD / do Ø 25 mm LASER LINE ULTRA P R TC C/C CBN PCD CVD-D MCD/ND Ø 3 mm / Ø 50 mm LASER LINE PRECISION P R CBN PCD CVD-D MCD/ND Ø 3 mm / Ø 50 mm Maszyny Obróbka elektroerozyjna Obróbka elektroerozyjna i szlifowanie narzędzi obrotowo-symetrycznych Zastosowanie Materiały Wymiary narzędzi 1) Maks. długość 2) / średnica HELITRONIC DIAMOND EVOLUTION P R HSS TC C/C CBN PCD 185/255 mm / Ø mm HELITRONIC POWER DIAMOND P R HSS TC C/C CBN PCD 350 mm / Ø (400) mm HELITRONIC POWER DIAMOND 400 P R HSS TC C/C CBN PCD 520 mm / Ø mm HELITRONIC VISION DIAMOND 400 L P R HSS TC C/C CBN PCD 420 mm / Ø mm Oprogramowanie Podstawa obróbki i pomiarów narzędzi do produkcji i ostrzenia Customer Care Kompleksowa obsługa serwisowa Maszyny Pomiar Bezdotykowe pomiary narzędzi, obrabianych przedmiotów i ściernic Zastosowanie Wymiary narzędzi 1) Maks. długość 2) / średnica HELICHECK PRECISION M 420 mm / Ø mm HELICHECK ADVANCED M 420 mm / Ø mm HELICHECK PRO M 300 mm / Ø mm HELICHECK PRO LONG M 730 mm / Ø mm HELICHECK PLUS M 300 mm / Ø mm HELICHECK PLUS LONG M 730 mm / Ø mm HELICHECK 3D M 420 mm / Ø 3 80 mm HELISET PLUS M 400 mm / Ø mm HELISET M 400 mm / Ø mm Zastosowanie: P Produkcja R Ostrzenie M Pomiary Materiały: HSS Stal szybkotnąca HSS TC Węgliki spiekane C/C Cermet/ceramika CBN Regularny azotek boru PCD Polikrystaliczny diament CVD-D Chemiczna powłoka gazowa MCD/ND Monokrystaliczny diament/diament naturalny 1) Maks. wymiary narzędzi zależą od typu i geometrii narzędzia oraz rodzaju obróbki. 2) Od teoretycznej średnicy stożka uchwytu obrabianego przedmiotu.

22

23

24 Walter Maschinenbau GmbH Jopestr Tübingen, Germany Tel Fax info@walter-machines.com Informacje kontaktowe dla innych krajów są dostępne na stronie HELITRONIC POWER DIAMOND 400 Zmiany zastrzeżone Printed in Germany 461 V1 09/2018 pl
