Proces projektowy w BIM koordynacja, inwestor, projektant, branże

Transkrypt

1 Proces projektowy w BIM koordynacja, inwestor, projektant, branże SUD Architekt Polska Anna Aspesi, Róża Wypych, Gabriel Obolewicz, Andrzej Leszczyński ARUP Maciej Kupczyk

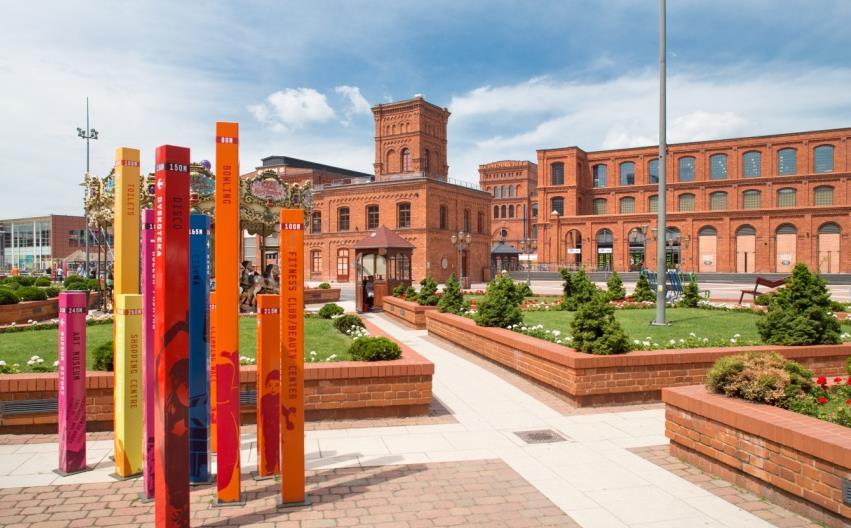

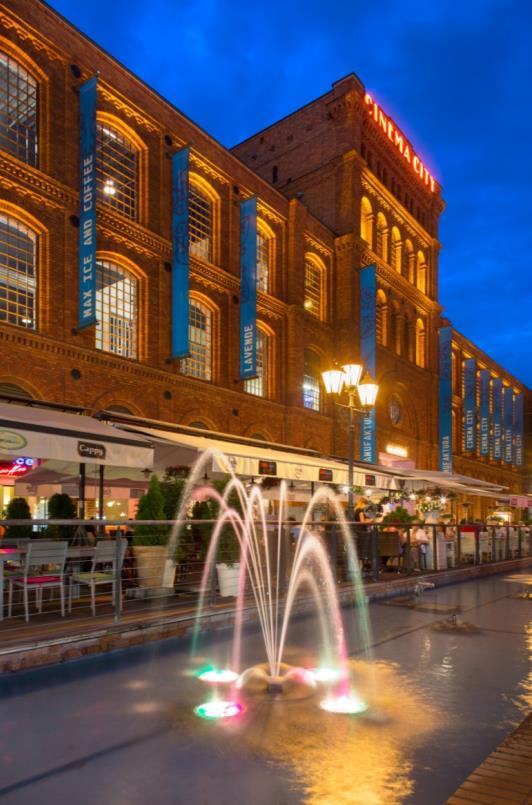

2 MANUFAKTURA ŁÓDŹ, POLSKA

3 GALERIA KATOWICKA KATOWICE, POLSKA

4 HOTEL EUROPEJSKI WARSZAWA, POLSKA

5 FORUM GDAŃSK GDAŃSK, POLSKA

6 METRO - STADION NARODOWY WARSZAWA, POLSKA

7 DONGYING PROJECT OBIEKT PRZEMYSŁOWY DONGYING, CHINY

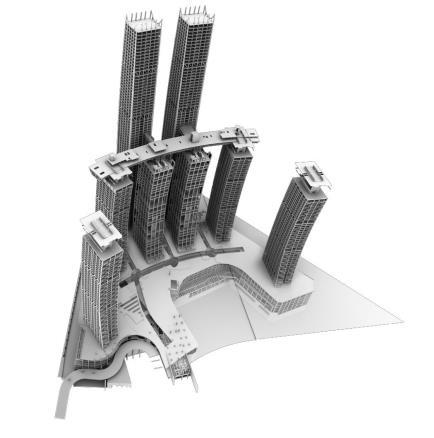

8 Raffles City Chongqing, China Arup Taipei Pop Music Center (TPMC) Arup MECD_Building_Manchester_University_ _Arup

9 Agenda: Przedstawienie doświadczeń odnośnie procesu projektowego prowadzonego w technologii BIM w obszarach: Koordynacji z inwestorem Koordynacji międzybranżowej Koordynacji wewnętrznej i współpracy z podwykonawcami

10 Koordynacja z inwestorem

11 Inwestor - projektant KLIENT/ZLECAJĄCY EIR (Employer Information Requirements) WYKONAWCA BEP (BIM Execution Plan pre-contract) WYKONAWCA BEP (BIM Execution Plan post-conctract) LOD (Level of Detail) LOI (Level of Information) CDE (Common Data Environment) Lista podwykonawców Informacje o branżystach (kto będzie wykonywał jaką część projektu) Wstępny harmonogram FM (Fascility Management)??

12 BIM Execution Plan

13 BIM Execution Plan 100 STRON

14 Projektowanie w BIM - Krzywa MacLeamy ego

15 BIM Maturity Measure

16 BIM Execution Plan & EIR Szablony Project Browser Biblioteka materiałów Parametry projektowe Standardy projektowe Standardy modelowania Standardy rodzin Standardy przynależności elementów

17 BIM Execution Plan & EIR

18 Projektowanie w BIM - Krzywa MacLeamy ego

19 Koordynacja wielobranżowa

20 CHECKED Proces BIM TEMPLATE SPRAWDZENIE STANDARDÓW PRACY (Working standards check) BIM Koordynator UTWORZENIE MODELU CENTRALNEGO (setting out Central Model).RVT/.DWG ROZPOCZĘCIE PROJEKTU (Project Set-Up) STRUKTURA KATALOGÓW, NAZEWNICTWO ETC. (Folder structure, naming conventions ) CDE STRUCTURAL REVIT MODEL MEP REVIT MODEL ARCHITECTURAL REVIT MODEL WORK-IN-PROGRESS VDR+clash detection Weekly checklist Model cleaning EXPORT MODELI DO KOORDYNACJI ZEWNĘTRZNEJ (Exported models for External coordination).nwd/.ifc EXPORT MODELI DO KOORDYNACJI WEWNĘTRZNEJ (Exported models for Internal coordination).nwd/.ifc KOORDYNACJA (Shared) WYSYŁKA DO KLIENTA (Issue for Client).NWD/.IFC/.DWG/.PDF (3D PDF) SPRAWDZENIE BIMu (BIM Maturity measure) Arup tool (Excel Spreadsheet) WYDANIE/WYSYŁKA (Published)

21 BIM koordynator Harmonogram wewnętrzny Aktualizacja BEP Podział modelu i jego ustawienia View templates Project browser Sposób komunikacji między branżystami Wymiana chmur rewizyjnych DWF Koordynacja mailowa VDR (Virtual Design Review)

22 Podział modelu - współpraca vs vs Revit Server Wymiana modeli Chmura Wspólny serwer aktualne wersje modelu projektowanie współbieżne Wymiana modeli w ustalonych terminach Polityka i względy bezpieczeństwa

23 Podział modelu Jeden model vs kilka modeli Konstrukcja + Architektura Architektura Instalacje

24 Komunikacja między branżystami VDR (Virtual Design Review) / IFC (Industry Foundation Classes) DWF (Autodesk Design Web Format) / BCF (BIM Collaboration Format)

25 Użycie Navisworks

26 Koordynacja wewnętrzna

27 Wewnętrzne ustawienie modelu BIM Koordynator Project Browser Praca na worksetach Wykorzystywanie innych programów kompatybilność Koordynacja z podwykonawcami i dostawcami Rodziny czy In-house? Spójność dokumentacji

28 Wszystkie fazy projektu Przykładowy Projekt Wykonawczy

29 Parametryzacja rodzin

30 Parametryzacja modelu

31 Zestawienia - Revit

32 Zestawienia - Excel

33 Kompatybilność z innymi programami parametrycznymi Projektowanie fasady Autor: Ostap Nenych

34 Kompatybilność z innymi programami parametrycznymi Analiza nasłonecznienia Autor: Ostap Nenych

35 Modelowanie konstrukcyji AUTODESK Structural Analysis Toolkit 2017

36 Model topografii terenu

37 Koordynacja dzięki parametryzacji

38 Koordynacja dzięki parametryzacji Wykorzystanie parametrów z modeli architektonicznych usprawnienie pracy w zakresie: Modelowania instalacji MEP zliczanie kubatur pomieszczeń Rozmieszczenie czujek dymu z zależności od gabarytów Użycie skryptów Dynamo do projektowania dróg ewakuacyjnych rozmieszczenie oświetlenia kierunkowego, instalacji kontroli dostępu oraz ROPow Parametry ścian - weryfikacja odporności pożarowej Rozmieszczenie klap pożarowych Przejścia tras kablowych Określenie typu pomieszczeń w oparciu o zapotrzebowanie mocy Predefiniowane natężenia oświetlenia w oparciu o parametry pomieszczeń Wsparcie projektowania DSO lub sygnalizatorów akustycznych w oparciu o parametry akustyczne nadane w modelu arch. Rozmieszczenie biurek w open spacach - koordynacja i podział kaset podłogowych Wytyczne do zasilania prostej technologii kuchennej/elementów wystroju/telewizorów/konsol etc.

39 Koordynacja dzięki elementom VR

40 BIM - Wartość dodana dla projektu Parametryzacja projektu (Dynamo) Koordynacja wielobranżowa - IFC Zestawienia BoQ Bill of Quantities Export do Rhino Export do Navisworks
