1 Specyfikacja poziomów szczegółowości modeli BIM Czerwiec 2018

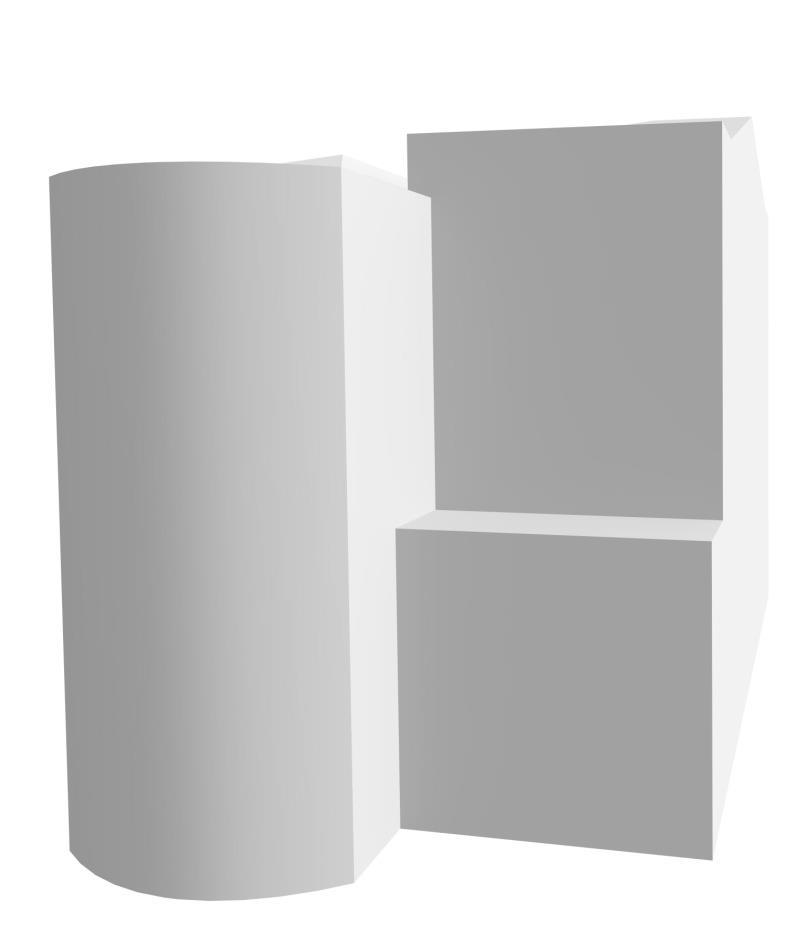

2 Poziom 1 Model bryłowy budynku Modelowanie na poziomie szczegółowości 1 najczęściej jest stosowane dla zobrazowania kontekstu architektonicznego w jakim powstaje inwestycja. Na podstawie modeli bryłowych budynków otoczenia można badać poziom nasłonecznienia. najmniej szczegółowy i najbardziej zgeneralizowany model BIM przedstawia się ogólną bryłę budynku nie przedstawia się żadnych detali w postaci okien, otworów drzwiowych, elementów serwisu ani detali architektonicznych

3 Level 2 Model podstawowej struktury budynku Modelowanie na poziomie szczegółowości 2 jest stosowane dla stworzenia podkładu projektowego pod wstępną koncepcję architektoniczną. Przykładowo model BIM (LoD2) generalizuje detale podobnie jak dokumentacja 2D w skali 1:200. model zawiera najważniejsze elementy konstrukcyjne i otwory w budynku, w tym stropy, słupy, belki i otwory drzwi i okien w podstawowej formie nie przedstawia się elementów instalacji, detali architektonicznych, ścianek działowych, drzwi wewnętrznych

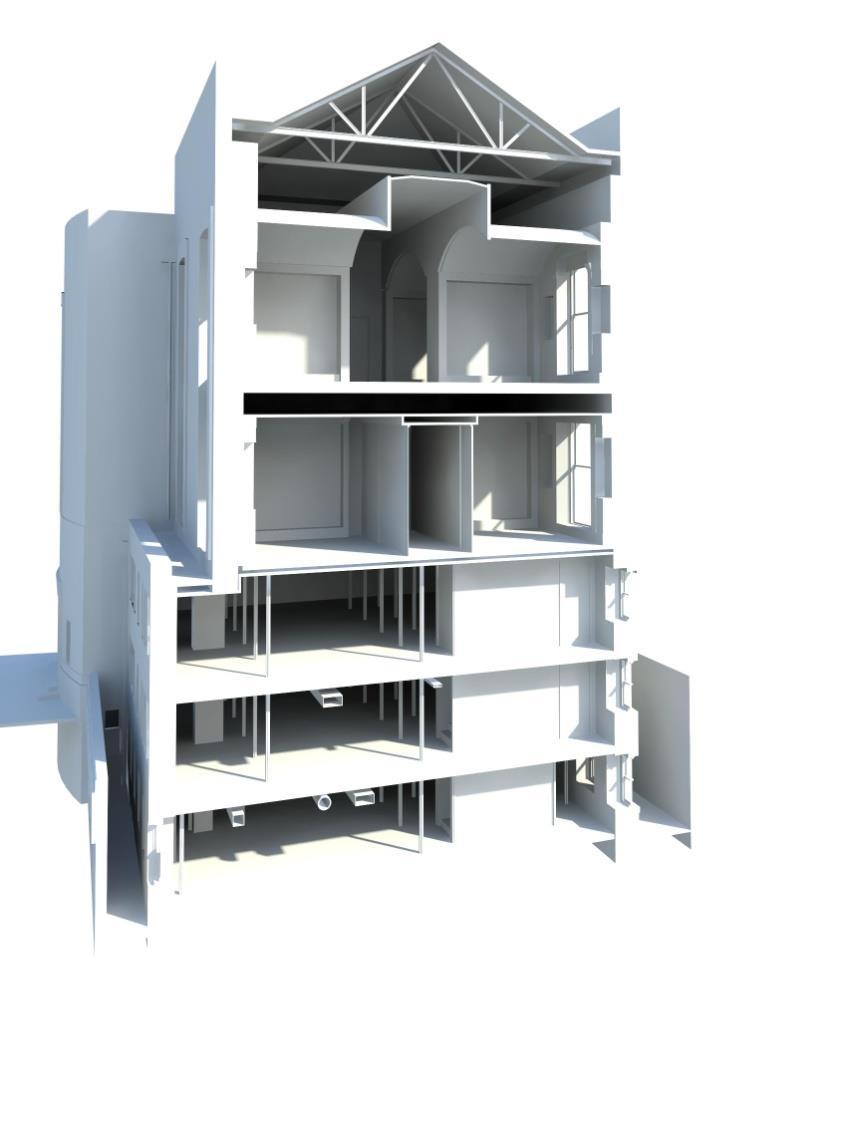

4 Level 3 Model architektoniczny uproszczony Modelowanie na poziomie szczegółowości 3 jest stosowane jako podkład projektowy z wyłączeniem dokumentacji budowlanej. Model BIM (LoD3) generalizuje detale podobnie jak dokumentacja 2D w skali 1:50 lub 1:100. model zawiera wszystkie elementy konstrukcyjne oraz podstawowe uproszczone detale architektoniczne zaznacza się stolarkę zewnętrzną (drzwi i okna) przedstawia się wewnętrzne ściany działowe, wraz z drzwiami oraz elementy instalacji

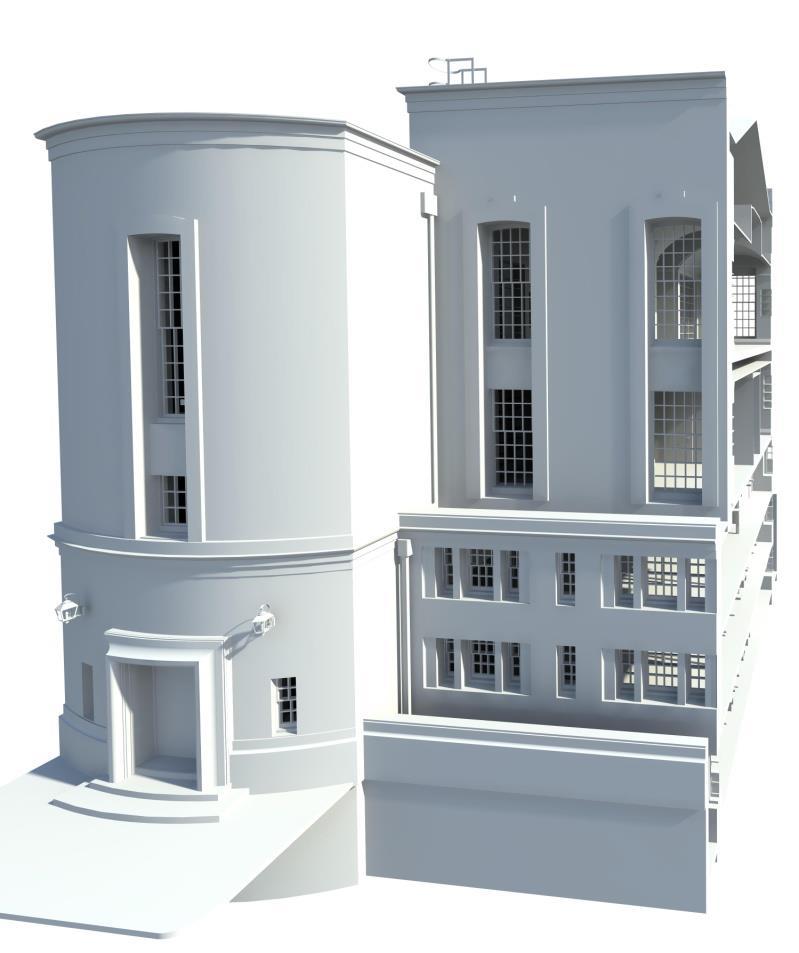

5 Level 4 Model architektoniczny szczegółowy Modelowanie na poziomie szczegółowości 4 jest stosowane dla stworzenia projektów budowlanych oraz projektów wykończeniowych. Model BIM (LoD4) reprezentuje większość geometrycznie opisywanych 5detail architektonicznych. zawiera szczegółowo wszystkie elementy konstrukcyjne i architektoniczne modelowane są nawet drobne elementy instalacji oraz umeblowania reprezentuje się szczegóły na sufitach i wyodrębnia powierzchnie podwieszane zaznacza się stolarkę zewnętrzną (drzwi i okna) wraz z klamkami i zrobieniem

6 PROTOKÓŁ KONTROLI JAKOŚCI BIM: Powstawanie modelu dzielimy na kilka etapów. Po każdym etapie oraz po zakończonym modelowaniu przeprowadzamy kontrolę jakości. Poniżej zamieszczamy listę z najważniejszymi krokami, które podejmujemy w celu sprawdzenia naszych modeli BIM. Klient jest informowany o zastosowanej pozycji Punktu Bazowego Projektu oraz wszystkich dodatkowych poziomach i osiach wykorzystanych w modelu. Wskazaliśmy siedem głównych etapów w tworzeniu każdego modelu. Po każdym etapie przeprowadzamy kontrolę jakości, po której dla klienta dostępny jest model work-in-progress. Zawsze staramy się dzielić ściany na zewnętrzne i wewnętrzne oraz wydzielać odróżnialne ściany działowe. Używamy dołączania geometrii tylko jeżeli jest to konieczne. Próbujemy zrównoważyć liczbę rodzin z liczbą używanych w nich parametrów. Wszystkie nieużywane składniki zostają wyczyszczone z modelu przed publikacją. Wyznajemy zasadę, że w typowym budynku każdemu piętru odpowiada wyłącznie jeden poziom w Revicie. W mniej standardowych budynkach używamy poziomów pomocniczych, aby łatwiej edytować półpiętra, antresole i główną strukturę. Gotowe modele są zawsze wyczyszczone z niepotrzebnych widoków. Dla każdego piętra pozostawiamy wyłącznie widok rzutu z linią cięcia ustawioną na 1,3m od podłogi. Eliminujemy wszystkie niepotrzebne komponenty (właściwości fizyczne, ciężkie tekstury) z używanych materiałów, by nasze modele były jak najlżejsze. Upraszczamy geometrię obiektów do odpowiadającego klientowi poziomu szczegółowości. Nie dodajemy detali utrudniających korzystanie z modelu. Użycie modeli lokalnych lub geometrii opartej na bryłach koncepcyjnych jest zawsze konsultowane z klientem i ograniczone do jak najmniejszej liczby instancji. Większość naszych rodzin nie ma elementów zagnieżdżonych i nie zawiera obrazów zwiększających wagę pliku. Podczas tworzenia modeli MEP domyślnie staramy się, aby model był jak najprostszy, eliminując wszystkie nieplanowane skręcenia, uszkodzenia i inne standardowe problemy. W dodatkowych komentarzach zaznaczamy zastosowane uproszczenia i modelujemy je tylko na życzenie klienta. Staramy się eliminować tak dużo ostrzeżeń w Revicie, jak to możliwe, często całkowicie. Zawsze poprawiamy istotne ostrzeżenia (np. zachodzące na siebie ściany), ale czasami jesteśmy zmuszeni do pozostawienia ostrzeżeń oznaczonych w oprogramowaniu jako możliwe do zignorowania, wynikających ze specyfiki modelowania z chmury punktów (np. ostrzeżenia o skoszeniu w stosunku do osi lub skrajnego edytowania kształtu ). Wszystkie chmury punktów i pliki referencyjne są ustawiane jako niewczytane do projektu, ale pozostają możliwe do szybkiego załadowania z nowych lokalizacji w przestrzeni roboczej klienta. Linki do chmur punktów w modelu mają nazwy korespondujące z nazwami wysłanych plików z chmurami punktów. Dzięki temu można łatwiej korzystać z modelu i chmury punktów, poprzez opcję Załaduj ponownie. Rodziny okien i drzwi staramy się opierać wyłącznie na otworach unikając stosowania wycięć w geometrii ściany. Dzięki temu większość rodzin jest lekka i prosta w edycji. W modelach poziomu 2 stosujemy parametryczne rodziny okien i drzwi uproszczone do samego otworu, a nie otwór nakładanego bezpośrednio na ścianę. Dzięki temu model łatwiej uzupełnić o detale w razie potrzeby Krakow, Poland EU VAT: PL

7 Lista elementów na różnych poziomach szczegółowości ŚCIANY L1 L2 L3 L4 Zewnętrzne Wewnetrzne Działowe PODŁOGA L1 L2 L3 L4 Podłoga DACH L1 L2 L3 L4 Konstrukcja dachu Rynny Rynny spustowe SUFIT L1 L2 L3 L4 Podwieszany sufit SCHODY L1 L2 L3 L4 Schody ELEMENTY KONSTRUKCJI L1 L2 L3 L4 Kolumny Belki

8 INSTALACJE L1 L2 L3 L4 Mechaniczne Elektryczne Wodociągowe Sanitarne OTWORY L1 L2 L3 L4 Okna Drzwi WYPOSAŻENIE L1 L2 L3 L4 Osprzęt Wyposażenie DOKŁADNOSĆ MODELOWANIA Ściany, podłogi, konstrukcje 15 mm 30 mm 50 mm Dach 20 mm 40 mm 60 mm Instalacje 20 mm 40 mm 60 mm Otwory 15 mm 30 mm 50 mm

9 Wersja Revit Dokumentacja 2D generowana z modelu Revit Tak Nie Rzuty Tak Nie Plany sufitów Tak Nie Sekcje Tak Nie Elewacje zewnetrzne Tak Nie Plany dachów Tak Nie Komentarze:
