1 Modelowanie Informacji o Budynku (BIM) Główne obiekty BIM

2 Europejski Instytut Miedzi ul. św. Mikołaja Wrocław tel.: (+48) fax: (+48)

3 Spis treści 1. Proces BIM 4 2. Obiekt BIM 3. Formaty obiektów BIM Informacja zawarta w obiekcie BIM 7 5. Korzyści z wysokiej jakości obiektów BIM 5. Przechowywanie obiektów BIM w pamięci 8 8

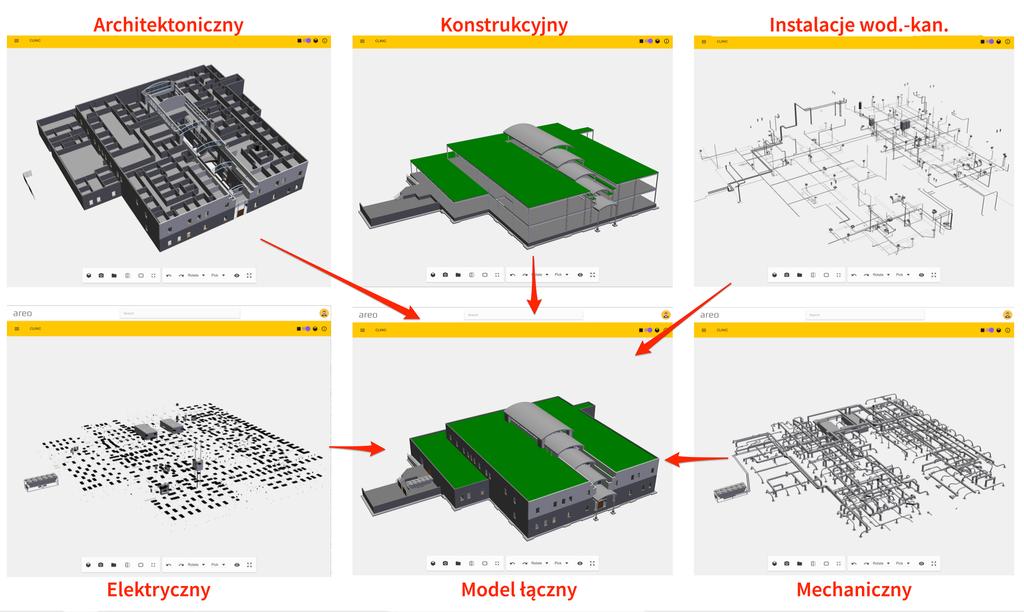

4 Modelowanie Informacji o Budynku (BIM) akademiamiedzi.pl 4/8 Proces BIM Modelowanie Informacji o Budynku (BIM) jest procesem, który obejmuje tworzenie cyfrowych reprezentacji fizycznych i funkcjonalnych charakterystyk przedsięwzięcia budowlanego i zarządzanie nimi. Jednym z kluczowych wyników tego procesu jest model budynku, cyfrowy opis każdego aspektu budowanego obiektu. Model ten wykorzystuje informacje zbierane w toku współpracy i uaktualniane na kluczowych etapach przedsięwzięcia inwestycyjnego. Tworzenie cyfrowego modelu budynku umożliwia wszystkim, którzy współdziałają w procesie budowy, zoptymalizowanie swoich działań i w rezultacie zwiększenie wartości środka trwałego w całym okresie okresu jego użytkowania. RYSUNEK ( 1 ) BIM jest procesem. Proces ten opiera się na trójwymiarowych modelach cyfrowych. Modele te są tworzone przy użyciu specjalistycznego oprogramowania. Oprogramowanie jest tylko narzędziem służącym do tworzenia modeli BIM. BIM to więcej niż tylko technologia, być może jest to postęp w przekazywaniu informacji cyfrowej będący bodźcem, którego brakowało dotychczas w przemyśle budowlanym. Chociaż BIM jest stosunkowo nowym podejściem, jest także tendencją, która szybko i nieodwracalnie zdobywa sobie pozycję w budownictwie. Dla osiągnięcia pełnego potencjału BIM, przemysł budowlany potrzebuje solidnych i odpornych mechanizmów wymiany danych cyfrowych (tj. interoperacyjności, p. str.4), niezależnie od użytego pakietu oprogramowania lub przyjętej platformy BIM.

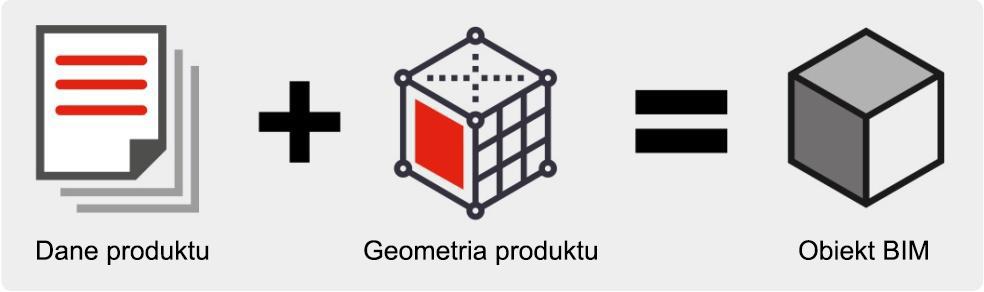

5 Modelowanie Informacji o Budynku (BIM) akademiamiedzi.pl 5/8 Obiekt BIM Obiekt BIM jest połączeniem wielu elementów jest szczegółową informacją definiującą produkt i jego parametry przestrzenne (geometrię), które reprezentują charakterystyki fizyczne produktu. Dane wizualizacji nadają obiektowi rozpoznawalny wygląd. Dane behawioralne takie, jak charakterystyki mechaniczne, umożliwiają pozycjonowanie obiektu lub jego zachowanie się w dokładnie taki sam sposób jak rzeczywistego produktu. RYSUNEK ( 2 ) Istnieją dwa podstawowe typy obiektów: Komponenty będące produktami budowlanymi, które posiadają określone, stałe kształty geometryczne, jak okna, drzwi, ogrzewacze wody, rury itd. Obiekty warstwowe będące produktami budowlanymi nie posiadającymi ustalonego kształtu lub wymiarów takie, jak wykładziny, pokrycia dachowe, elewacje, ściany, stropy itp. Obiekty można także określić jako ogólne (generyczne) lub specyficzne: Obiekty ogólne, często nazywane obiektami biblioteki, są używane w początkowej fazie projektowania jako symbole zastępcze, tj. jako wizualna reprezentacja konkretnego obiektu, który zostanie wybrany w późniejszym etapie. Obiekty specyficzne, często określane jako obiekty producenta, reprezentujące specyficzne produkty konkretnego producenta.

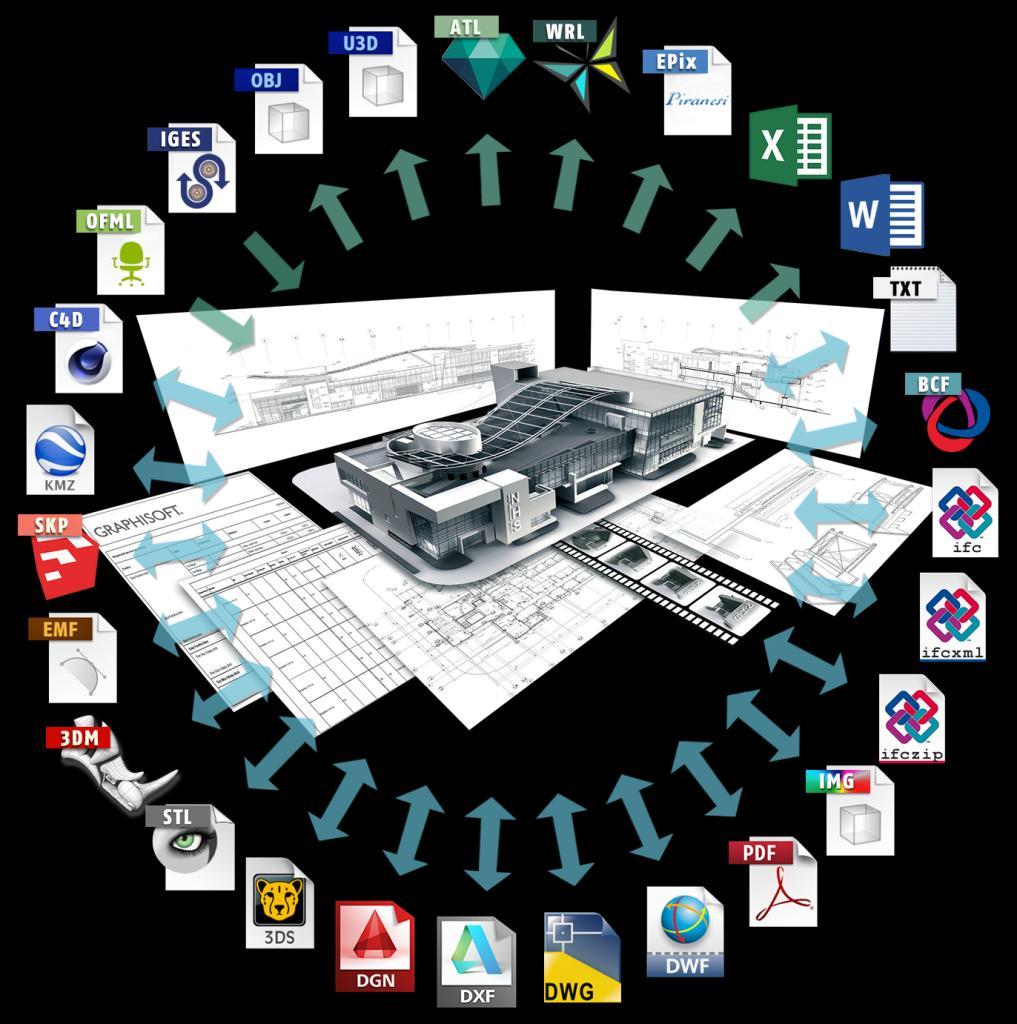

6 Modelowanie Informacji o Budynku (BIM) 6/8 akademiamiedzi.pl Formaty obiektów BIM Obiekty BIM mogą być udostępniane jako pliki w pewnym zakresie formatów odpowiednich do wykorzystania w oprogramowaniu. Wybór oprogramowania jest bardzo duży, istnieją programy dla różnych kategorii: architektura, konstrukcja, równowaga środowiskowa, zarządzanie obiektem, jak: Revit Architecture, Bentley AECOsim, Nemetscheck Vectorworks, Graphisoft ArchiCAD, Naviswork Manage, BIM Vision, StabiPlan... i wiele innych. Obiekty BIM mogą być także dostarczane w otwartych formatach wymiany danych, neutralnych w stosunku do platform, jak IFC. Ma to istotne znaczenie, gdyż w ramach inwestycji budowlanej projektanci będą w swojej pracy używali wielu platform, a przedsięwzięcie będzie także analizowane przez wykonawców, kontrolerów jakości i zarządzających obiektem, także korzystających z różnych platform, co powoduje, że interoperacyjność odgrywa tutaj bardzo ważną rolę. RYSUNEK ( 3 ) Dżungla formatów BIM 1 Klasyfikacja IFC (Industry Foundation Classes) jest światowym standardem opisu, współużytkowania i wymiany informacji w dziedzinie budowy i zarzadzania obiektami budowlanymi. IFC jest neutralnym formatem danych niezastrzeżonym prawnie, nie związanym z żadnym produktem, ani nie preferującym żadnego konkretnego dostawcy.

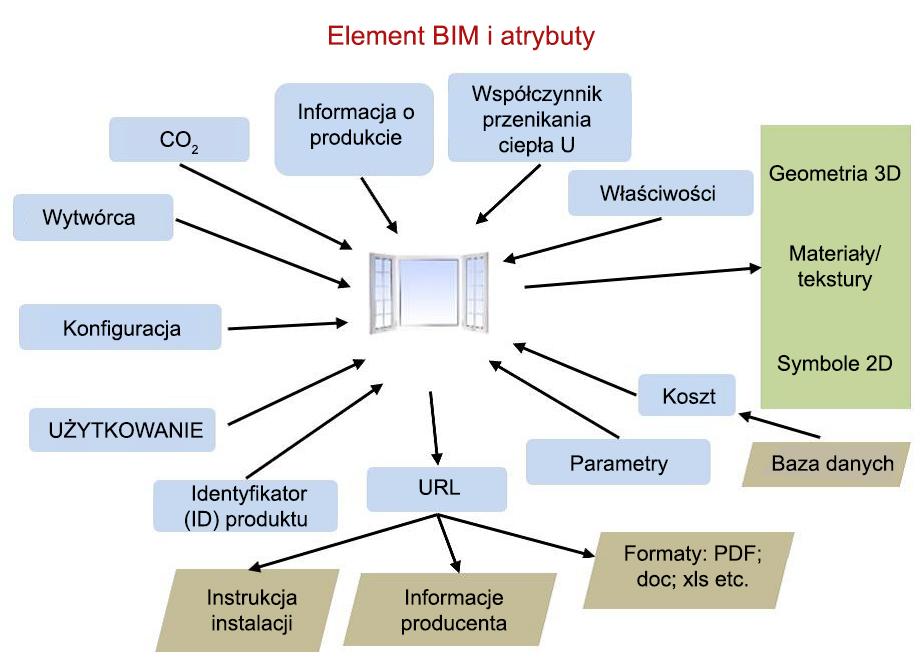

7 Modelowanie Informacji o Budynku (BIM) akademiamiedzi.pl 7/8 Informacja zawarta w obiekcie BIM Przy tworzeniu obiektu BIM istotne jest zrozumienie, jak dany produkt działa w rzeczywistym świecie aby zapewnić, że będzie ściśle reprezentowany w środowisku wirtualnym. W tym celu, informacje zawarte w kartach katalogowych wyrobu i odpowiednie szczegóły techniczne są łączone z informacjami na temat wymiarów i funkcjonalności, co umożliwia odwzorowanie produktu w sposób najbardziej efektywny pod względem geometrycznym na użytek projektantów. Dodanie odpowiedniej specyfikacji i właściwości IFC związanych z projektem inwestycyjnym umożliwia dalsze ulepszenie obiektu. Ponieważ produkty tego samego typu będą posiadały takie same zbiory danych, zapewniona jest spójność, co umożliwia projektantom dokładne i efektywne porównywanie obiektów BIM. Koszty początkowe budynku wynoszą 10 20% całkowitego kosztu budynku, podczas gdy pozostałe 80 90% jest związane z zarządzaniem gotowym obiektem. Jest zatem istotne aby informacje zarówno, producenta jak projektowe, były dostępne dla zarządzających obiektami budowlanymi, gdyż będą z nich korzystali w całym cyklu życia budynku, wspierając nadrzędną korzyść BIM utrzymanie i konserwację w cyklu życia budynku od jego powstania do recyklingu (od kołyski do kołyski). RYSUNEK (4 ) Do obiektu można być dołączyć wiele informacji

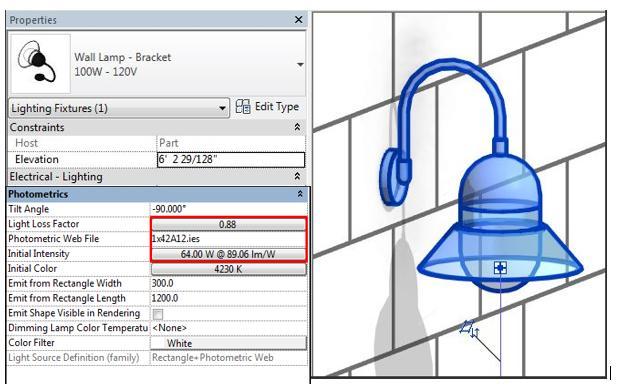

8 Modelowanie Informacji o Budynku (BIM) 8/8 akademiamiedzi.pl Korzyści z wysokiej jakości obiektów BIM BIM wspiera projekt inwestycyjny w całym jego cyklu życia przez zapewnienie, że bogata w dane informacja jest łatwo dostępna dla uczestników projektu jak również dla klientów. Dostarczane przez producentów, bogate w dane obiekty BIM będą łatwiej specyfikowane, a dzięki bogactwu zawartej informacji perspektywa zastąpienia produktu staje się mniej prawdopodobna Dlaczego więc nie trzymać się produktu, który już masz, jeżeli alternatywą jest ekspedycja badawcza w poszukiwaniu kluczowych danych, wymiarów, koloru lub szczegółów gwarancji? RYSUNEK ( 5 ) Widok obiektu w oprogramowaniu BIM Przechowywanie obiektów BIM w pamięci Obiekty BIM można znaleźć w wielu miejscach. Jako środowisko online, stworzone do przechowywania w postaci plików modeli obiektów BIM producentów, służą biblioteki dedykowane do tego celu. W praktyce projektowej mogą być także tworzone własne biblioteki obiektów BIM służące powiększaniu zbioru plików pobieranych ze stron internetowych bibliotek.
