GM System przedstawia: Sparametryzowany model łyżki koparki wykonany w systemie CAD 3D/2D SOLID EDGE
|
|
- Krystian Pietrzyk
- 8 lat temu
- Przeglądów:
Transkrypt
1 GM System przedstawia: Sparametryzowany model łyżki koparki wykonany slajd 1
2 Zadanie na dziś: Należy wykonać projekt łyżki koparki, którego wymiary będą sterowane i zmieniane z poziomu arkusza MS EXCEL. Po każdej zmianie wartości dowolnych z uwzględnionych parametrów, model 3D, dokumentacja 2D, właściwości fizyczne oraz tekstowe mają być automatycznie zaktualizowane ( całkowita asocjatywność konstrukcji ). slajd 2

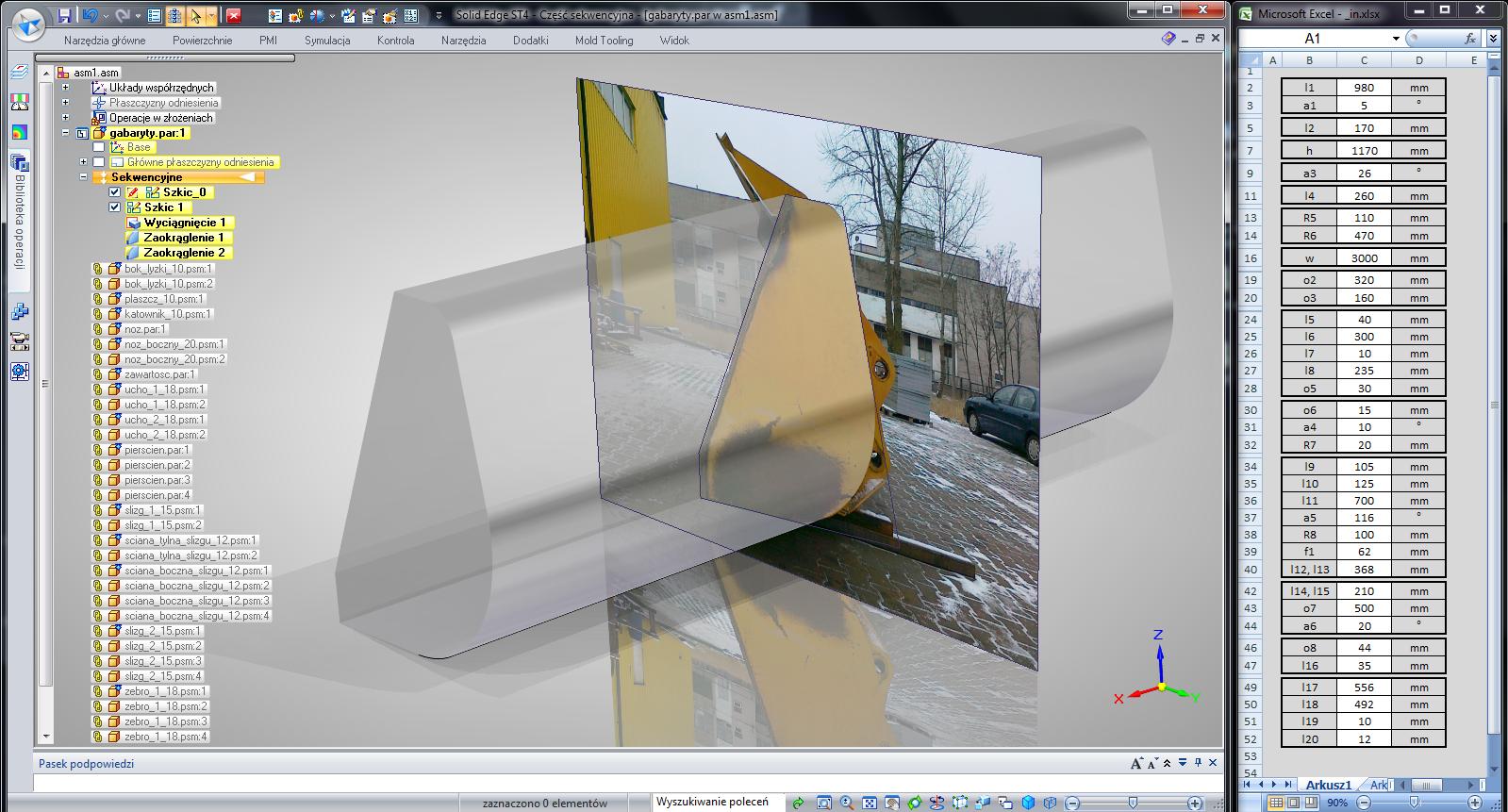

3 1. Komponent podstawowy 1.1. Wykorzystanie fotografii obiektu rzeczywistego i uwzględnienie zmierzonych wartości długości i kąta slajd 3
4 1. Komponent podstawowy 1.2. Wprowadzenie i nazwanie wymiarów długości i kąta; powiązanie ich wartości z komórkami arkusza kalkulacyjnego. slajd 4
5 1. Komponent podstawowy 1.2. Wprowadzenie i nazwanie wymiarów długości i kąta; powiązanie ich wartości z komórkami arkusza kalkulacyjnego. slajd 5
6 1. Komponent podstawowy 1.2. Wprowadzenie i nazwanie wymiarów długości i kąta; powiązanie ich wartości z komórkami arkusza kalkulacyjnego. slajd 6
7 1. Komponent podstawowy 1.3. Komponenty dodane do złożenia w dalszej części procesu modelowania będą geometrycznie uzależnione od 1-ej części. slajd 7
8 2. Bok łyżki 2.1. Pierwsze wystąpienie (np. po lewej stronie operatora maszyny) slajd 8
9 2. Bok łyżki 2.2. Drugie SYMETRYCZNE wystąpienie (kopia lustrzana w złożeniu). slajd 9
10 3. Płaszcz łyżki 3.1. Tworzenie części w kontekście złożenia. slajd 10
11 3. Płaszcz łyżki 3.1. Tworzenie części w kontekście złożenia. slajd 11
12 3. Płaszcz łyżki 3.2. Dla wszystkich niepłaskich elementów blaszanych zostają wygenerowane ich rozwinięcia. slajd 12
13 3. Płaszcz łyżki 3.3. Komponent w złożeniu. slajd 13
14 4. Kątownik łyżki 4.1. Tworzenie części w kontekście złożenia. slajd 14
15 4. Kątownik łyżki 4.1. Tworzenie części w kontekście złożenia. slajd 15
16 4. Kątownik łyżki 4.2. Komponent w złożeniu. slajd 16
17 5. Nóż łyżki 5.1. Tworzenie części w kontekście złożenia. slajd 17
18 5. Nóż łyżki 5.1. Tworzenie części w kontekście złożenia. slajd 18
19 5. Nóż łyżki 5.2. Komponent w złożeniu. slajd 19
20 6. Nóż boczny 6.1. Tworzenie części w kontekście złożenia. slajd 20
21 6. Nóż boczny 6.1. Tworzenie części w kontekście złożenia. slajd 21
22 6. Nóż boczny 6.2. Pierwszy komponent w złożeniu. slajd 22
23 6. Nóż boczny 6.3. Powielenie (szt. 2) części w złożeniu. slajd 23
24 7. ŁADUNEK łyżki (np. pomiar OBJĘTOŚCI jej wnętrza) 7.1. Tworzenie części w kontekście złożenia. slajd 24
25 7. ŁADUNEK łyżki (np. pomiar OBJĘTOŚCI jej wnętrza) 7.2. Dokładny pomiar właściwości fizycznych. slajd 25
26 7. ŁADUNEK łyżki (np. pomiar OBJĘTOŚCI jej wnętrza) 7.3. Komponent w złożeniu. slajd 26
27 8. Ucho duże 8.1. Tworzenie części w kontekście złożenia. slajd 27
28 8. Ucho duże 8.1. Tworzenie części w kontekście złożenia. slajd 28
29 8. Ucho duże 8.2. Eksport geometrii elementu wycinanego laserem do formatu DXF (z formatowaniem warstw). slajd 29
30 8. Ucho duże 8.3. Komponent w złożeniu. slajd 30
31 8. Ucho duże 8.4. Powielenie części (szt. 2) w złożeniu. slajd 31
32 9. Ucho małe 9.1. Tworzenie części w kontekście złożenia. slajd 32
33 9. Ucho małe 9.2. Komponent w złożeniu (POWIELONY szt. 2). slajd 33
34 10. Pierścień Tworzenie części w kontekście złożenia. slajd 34
35 10. Pierścień Komponent w złożeniu (POWIELONY szt. 4). slajd 35
36 11. Ślizg duży Tworzenie części w kontekście złożenia. slajd 36
37 11. Ślizg duży Komponent w złożeniu (POWIELONY szt. 2). slajd 37
38 12. Ściana tylna ślizgu Tworzenie części w kontekście złożenia. slajd 38
39 12. Ściana tylna ślizgu Tworzenie części w kontekście złożenia. slajd 39
40 12. Ściana tylna ślizgu Komponent w złożeniu (POWIELONY szt. 2). slajd 40
41 13. Ściana boczna ślizgu Tworzenie części w kontekście złożenia. slajd 41
42 13. Ściana boczna ślizgu Tworzenie części w kontekście złożenia. slajd 42
43 13. Ściana boczna ślizgu Komponent w złożeniu (POWIELONY szt. 4). slajd 43
44 14. Ślizg mały Tworzenie części w kontekście złożenia. slajd 44
45 14. Ślizg mały Tworzenie części w kontekście złożenia. slajd 45
46 14. Ślizg mały Komponent w złożeniu (POWIELONY szt. 4). slajd 46
47 15. Żebro Tworzenie części w kontekście złożenia. slajd 47
48 15. Żebro Tworzenie części w kontekście złożenia. slajd 48
49 15. Żebro Komponent w złożeniu. slajd 49
50 15. Żebro Komponent w złożeniu (POWIELONY szt. 7). slajd 50
51 16. Konstrukcje spawane Spoiny (np. pachwinowe, czołowe). slajd 51
52 17. Właściwości fizyczne w projekcie Właściwości fizyczne wszystkich komponentów przedstawione indywidualnie slajd 52
53 17. Właściwości fizyczne w projekcie Właściwości fizyczne całego złożenia slajd 53
54 18. Listy części BOM (ang. Bill Of Material) BOM 3D slajd 54
55 19. Dokumentacja 2D BOM 2D, oznaczenia spawane, automatycznie wypełniana tabliczka rysunkowa slajd 55
56 19. Dokumentacja 2D BOM 2D, oznaczenia spawane, automatycznie wypełniana tabliczka rysunkowa slajd 56
57 19. Dokumentacja 2D Widoki, kłady, przekroje, wymiary, szczegóły slajd 57
58 19. Dokumentacja 2D Widoki, kłady, przekroje, wymiary, szczegóły slajd 58
59 21. Zmiana wartości WSZYSTKICH wyróżnionych parametrów modelu przed zmianą slajd 59
60 21. Zmiana wartości WSZYSTKICH wyróżnionych parametrów modelu po zmianie i aktualizacji 3D slajd 60
61 21. Zmiana wartości WSZYSTKICH wyróżnionych parametrów modelu automatyczna aktualizacja dokumentacji 2D slajd 61
62 21. Zmiana wartości WSZYSTKICH wyróżnionych parametrów modelu automatyczna aktualizacja dokumentacji 2D slajd 62
63 GM System przedstawia: Sparametryzowany model łyżki koparki wykonany Zadanie wykonane! slajd 63
