Załącznik nr 8 do SIWZ

Transkrypt

1 PROGRAM OPERACYJNY KAPITAŁ LUDZKI Wzornictwo Szansą na Sukces Przedmiot: Harmonogram szkolenia część 3 zamówienia Semestr: I 2014 Semestr: II 2014 Załącznik nr 8 SIWZ UAP Wydział Architektury i Wzornictwa Wzornictwo Szansą na Sukces WYMAGANY CERTYFIKAT Certified SolidWorks Professional na zakończenie SZKOLENIA z programu SOLID WORKS wystawiony przez certyfikowaną jednostkę (AUTODESK Authorized Certification Center). W przypadku stawy oprogramowania równoważnego, wymagany będzie odpowiednio równoważny certyfikat. Sprzęt komputerowy 13 stanowisk (stacja robocza + 2 monitory) zapewnia Zamawiający. Wszystkie pozostałe niezbędne materiały szkoleniowe zapewnia wykonawca. Miejsce przeprowadzenia szkolenia: Uniwersytet Artystyczny w Poznaniu HARMONOGRAM PRZEPROWADZENIA SZKOLEŃ Zajęcia w założeniu prowadzone będą w cyklach cotygodniowych przez 2 semestry, jeden w roku akademickim 2013/2014, a drugi w następnym roku akademickim 2014/2015. Semestr I (100 jednostek po 45, tj. 75 godzin) - ROK 2013/2014 (sem. letni). Semestr II (80 jednostek po 45, tj. 60 godzin) - ROK 2014/2015 (sem. zimowy). Studenci podzieleni są na dwie grupy po 13 osób i realizują harmonogram szkolenia w zakresie podanych godzin w całości dla obu grup według załączonego poniżej harmonogramu. ZAKRES ZAJĘĆ Program zajęć obejmuje rozszerzone zagadnienia z zakresu wsparcia projektowania oraz zaawansowanego modelowania produktów przemysłowych. CEL SZKOLENIA Szkolenie przeznaczone jest dla studentów posiadających podstawową wiedzę w zakresie modelowania obiektów w programie SOLID WORKS lub równoważnym, chcących tworzyć zaawansowane wirtualne modele przestrzenne, a następnie poddawać je złożonym analizom. Wiedza zbyta na tym kursie ma uzupełnić wiedzę zawartą w kursie podstawowym, pozwalając studentom buwać zaawansowane elementy oraz wykonać kumentację techniczną projektu. SEMESTR LETNI w roku akademickim 2013/2014: Uwaga: Harmonogram został opracowany dla I grupy studentów - należy uwzględnić powtórzenie zajęć dla II grupy - w tym samym zakresie i zbliżonym terminie. Dokładny termin zajęć kursu musi być skorelowany z rozkładem zajęć studentów UAP i uzgodniony z zamawiającym. LICZBA JEDNOSTEK ILOSĆ GRUP ILOŚC UCZESTNIKÓW STANOWISKA KOMPUTEROWE Miejsce szkolenia

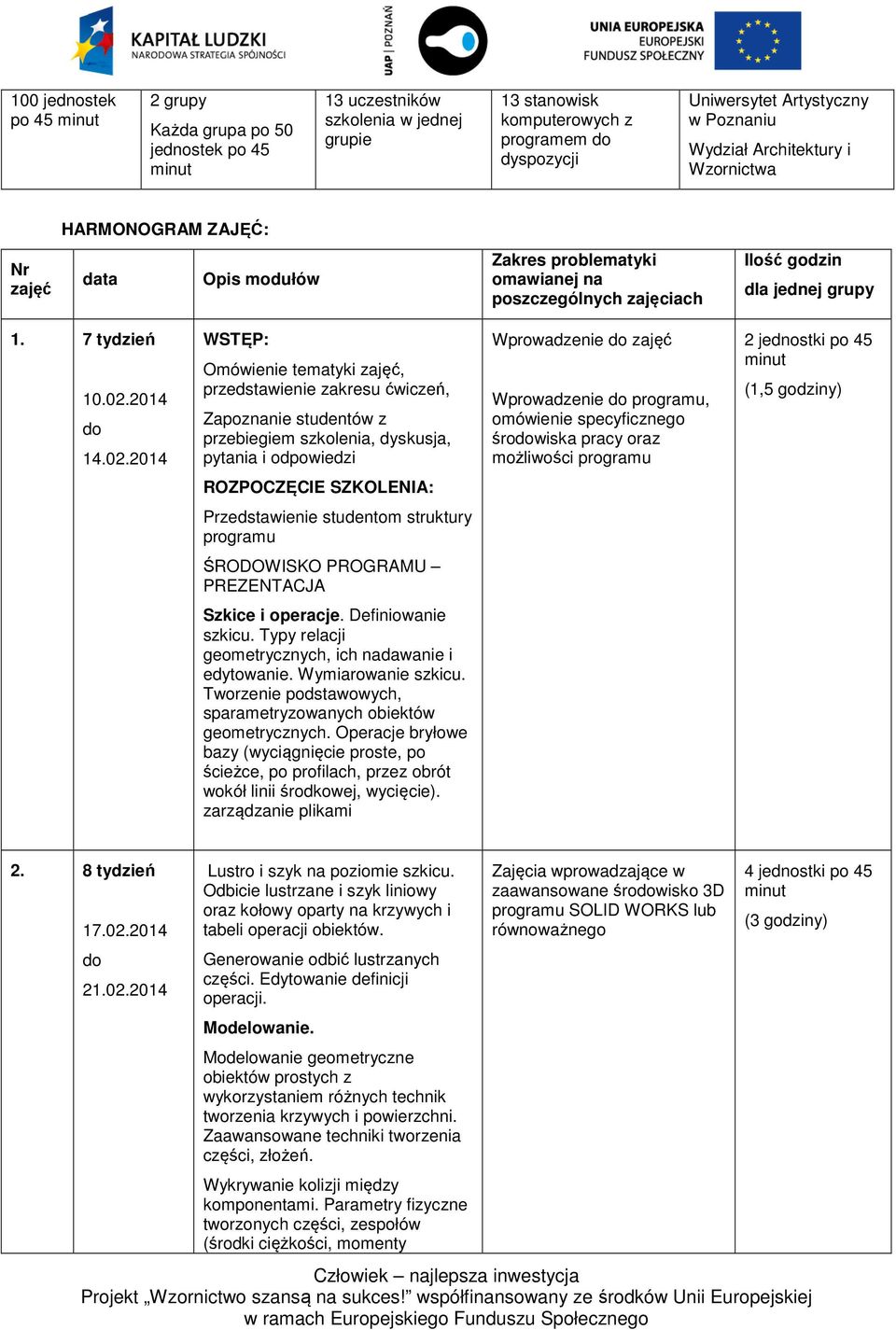

2 100 jednostek po 45 2 grupy Każda grupa po 50 jednostek po uczestników szkolenia w jednej grupie 13 stanowisk komputerowych z programem dyspozycji Uniwersytet Artystyczny w Poznaniu Wydział Architektury i Wzornictwa Nr zajęć HARMONOGRAM ZAJĘĆ: data Opis modułów Zakres problematyki omawianej na poszczególnych zajęciach Ilość godzin dla jednej grupy 1. 7 tydzień WSTĘP: Omówienie tematyki zajęć, przedstawienie zakresu ćwiczeń, Zapoznanie studentów z przebiegiem szkolenia, dyskusja, pytania i odpowiedzi Wprowadzenie zajęć Wprowadzenie programu, omówienie specyficznego śrowiska pracy oraz możliwości programu 2 jednostki po 45 (1,5 godziny) ROZPOCZĘCIE SZKOLENIA: Przedstawienie studentom struktury programu ŚRODOWISKO PROGRAMU PREZENTACJA Szkice i operacje. Definiowanie szkicu. Typy relacji geometrycznych, ich nadawanie i edytowanie. Wymiarowanie szkicu. Tworzenie podstawowych, sparametryzowanych obiektów geometrycznych. Operacje bryłowe bazy (wyciągnięcie proste, po ścieżce, po profilach, przez obrót wokół linii środkowej, wycięcie). zarządzanie plikami 2. 8 tydzień Lustro i szyk na poziomie szkicu. Odbicie lustrzane i szyk liniowy oraz kołowy oparty na krzywych i tabeli operacji obiektów. Generowanie odbić lustrzanych części. Edytowanie definicji operacji. Modelowanie. Modelowanie geometryczne obiektów prostych z wykorzystaniem różnych technik tworzenia krzywych i powierzchni. Zaawansowane techniki tworzenia części, złożeń. Wykrywanie kolizji między komponentami. Parametry fizyczne tworzonych części, zespołów (środki ciężkości, momenty Zajęcia wprowadzające w zaawansowane śrowisko 3D programu SOLID WORKS lub równoważnego

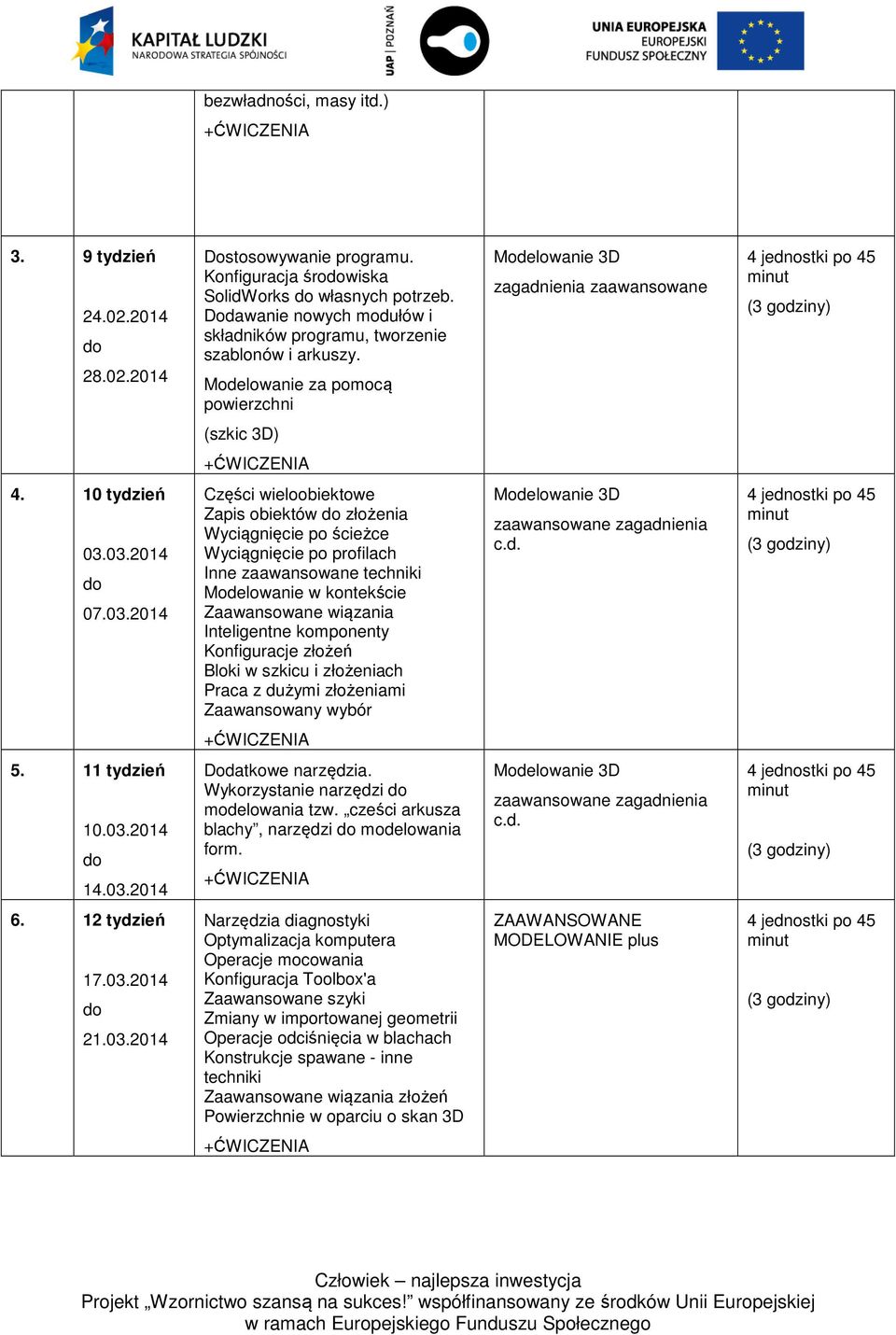

3 bezwładności, masy itd.) 3. 9 tydzień Dostosowywanie programu. Konfiguracja śrowiska SolidWorks własnych potrzeb. Dodawanie nowych modułów i składników programu, tworzenie szablonów i arkuszy. Modelowanie za pomocą powierzchni zagadnienia zaawansowane (szkic 3D) tydzień Części wieloobiektowe Zapis obiektów złożenia Wyciągnięcie po ścieżce Wyciągnięcie po profilach Inne zaawansowane techniki Modelowanie w kontekście Zaawansowane wiązania Inteligentne komponenty Konfiguracje złożeń Bloki w szkicu i złożeniach Praca z dużymi złożeniami Zaawansowany wybór zaawansowane zagadnienia c.d tydzień Dodatkowe narzędzia. Wykorzystanie narzędzi modelowania tzw. cześci arkusza blachy, narzędzi modelowania form. zaawansowane zagadnienia c.d tydzień Narzędzia diagnostyki Optymalizacja komputera Operacje mocowania Konfiguracja Toolbox'a Zaawansowane szyki Zmiany w importowanej geometrii Operacje odciśnięcia w blachach Konstrukcje spawane - inne techniki Zaawansowane wiązania złożeń Powierzchnie w oparciu o skan 3D ZAAWANSOWANE MODELOWANIE plus

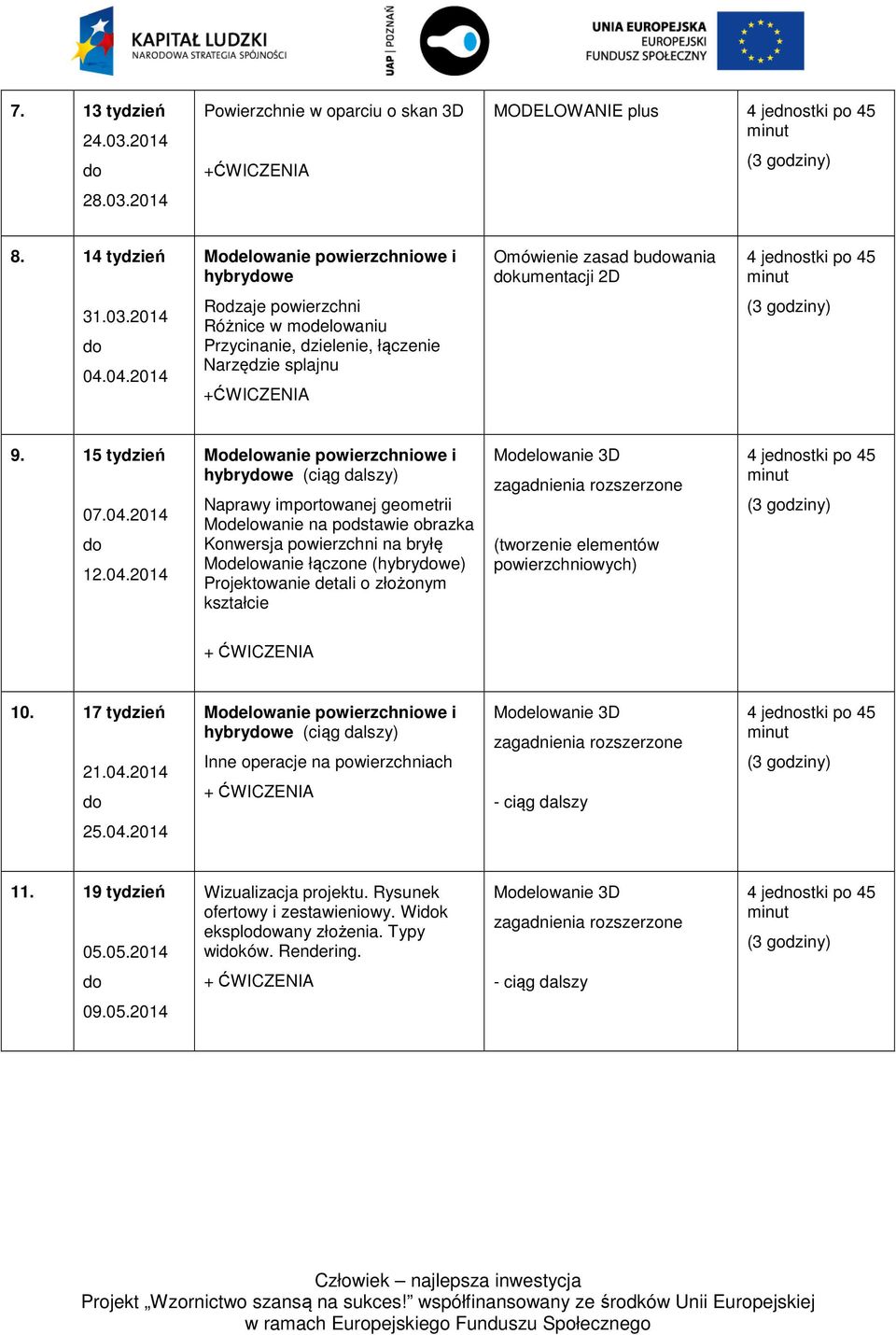

4 7. 13 tydzień Powierzchnie w oparciu o skan 3D MODELOWANIE plus tydzień Modelowanie powierzchniowe i hybrywe Omówienie zasad buwania kumentacji 2D Rodzaje powierzchni Różnice w modelowaniu Przycinanie, dzielenie, łączenie Narzędzie splajnu tydzień Modelowanie powierzchniowe i hybrywe (ciąg dalszy) Naprawy importowanej geometrii Modelowanie na podstawie obrazka Konwersja powierzchni na bryłę Modelowanie łączone (hybrywe) Projektowanie detali o złożonym kształcie (tworzenie elementów powierzchniowych) tydzień Modelowanie powierzchniowe i hybrywe (ciąg dalszy) Inne operacje na powierzchniach - ciąg dalszy tydzień Wizualizacja projektu. Rysunek ofertowy i zestawieniowy. Wik eksplowany złożenia. Typy wików. Rendering. - ciąg dalszy

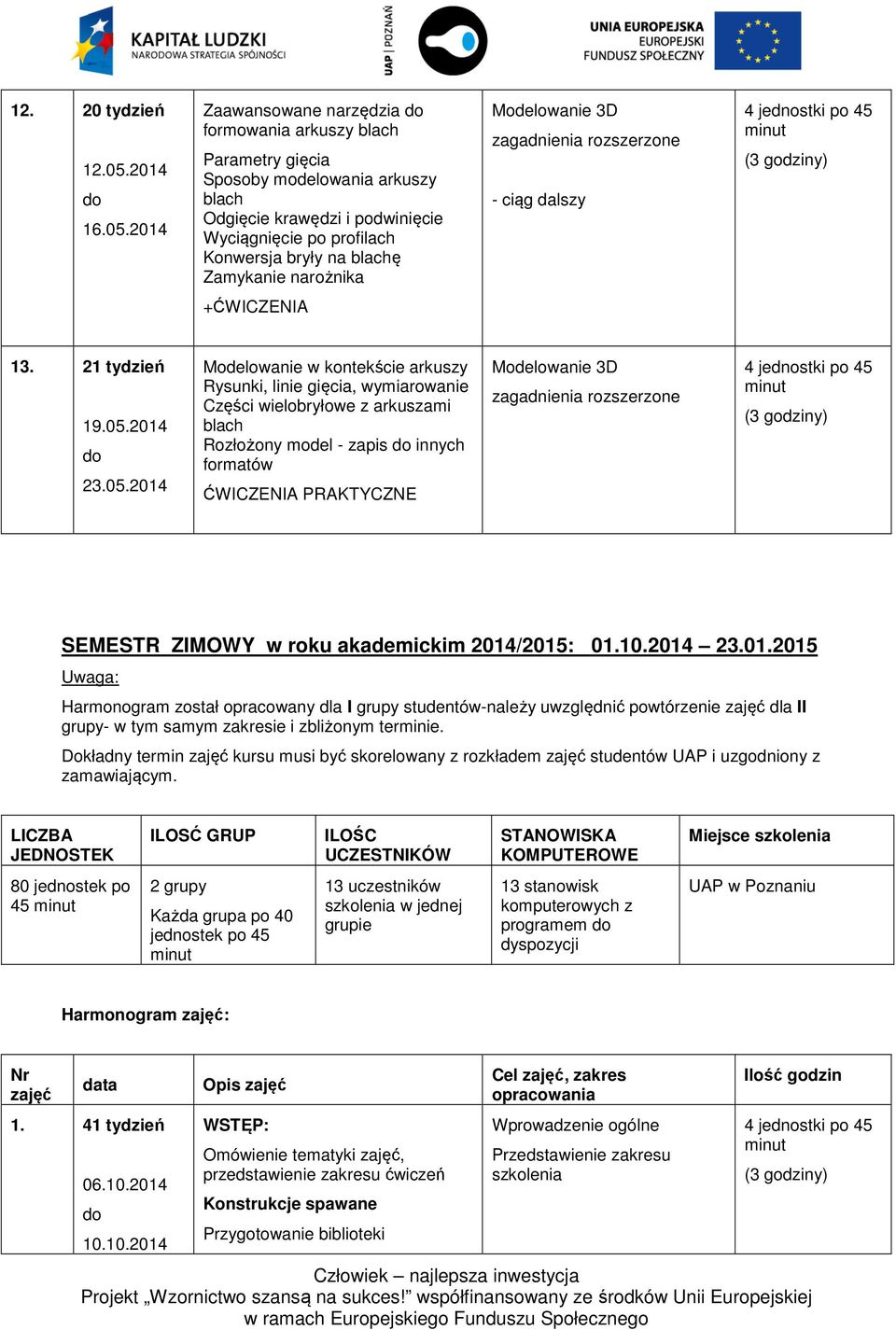

5 tydzień Zaawansowane narzędzia formowania arkuszy blach Parametry gięcia Sposoby modelowania arkuszy blach Odgięcie krawędzi i podwinięcie Wyciągnięcie po profilach Konwersja bryły na blachę Zamykanie narożnika - ciąg dalszy tydzień Modelowanie w kontekście arkuszy Rysunki, linie gięcia, wymiarowanie Części wielobryłowe z arkuszami blach Rozłożony model - zapis innych formatów ĆWICZENIA PRAKTYCZNE SEMESTR ZIMOWY w roku akademickim 2014/2015: Uwaga: Harmonogram został opracowany dla I grupy studentów-należy uwzględnić powtórzenie zajęć dla II grupy- w tym samym zakresie i zbliżonym terminie. Dokładny termin zajęć kursu musi być skorelowany z rozkładem zajęć studentów UAP i uzgodniony z zamawiającym. LICZBA JEDNOSTEK ILOSĆ GRUP ILOŚC UCZESTNIKÓW STANOWISKA KOMPUTEROWE Miejsce szkolenia 80 jednostek po 45 2 grupy Każda grupa po 40 jednostek po uczestników szkolenia w jednej grupie 13 stanowisk komputerowych z programem dyspozycji UAP w Poznaniu Harmonogram zajęć: Nr zajęć data tydzień Opis zajęć WSTĘP: Omówienie tematyki zajęć, przedstawienie zakresu ćwiczeń Konstrukcje spawane Przygotowanie biblioteki Cel zajęć, zakres opracowania Wprowadzenie ogólne Przedstawienie zakresu szkolenia Ilość godzin

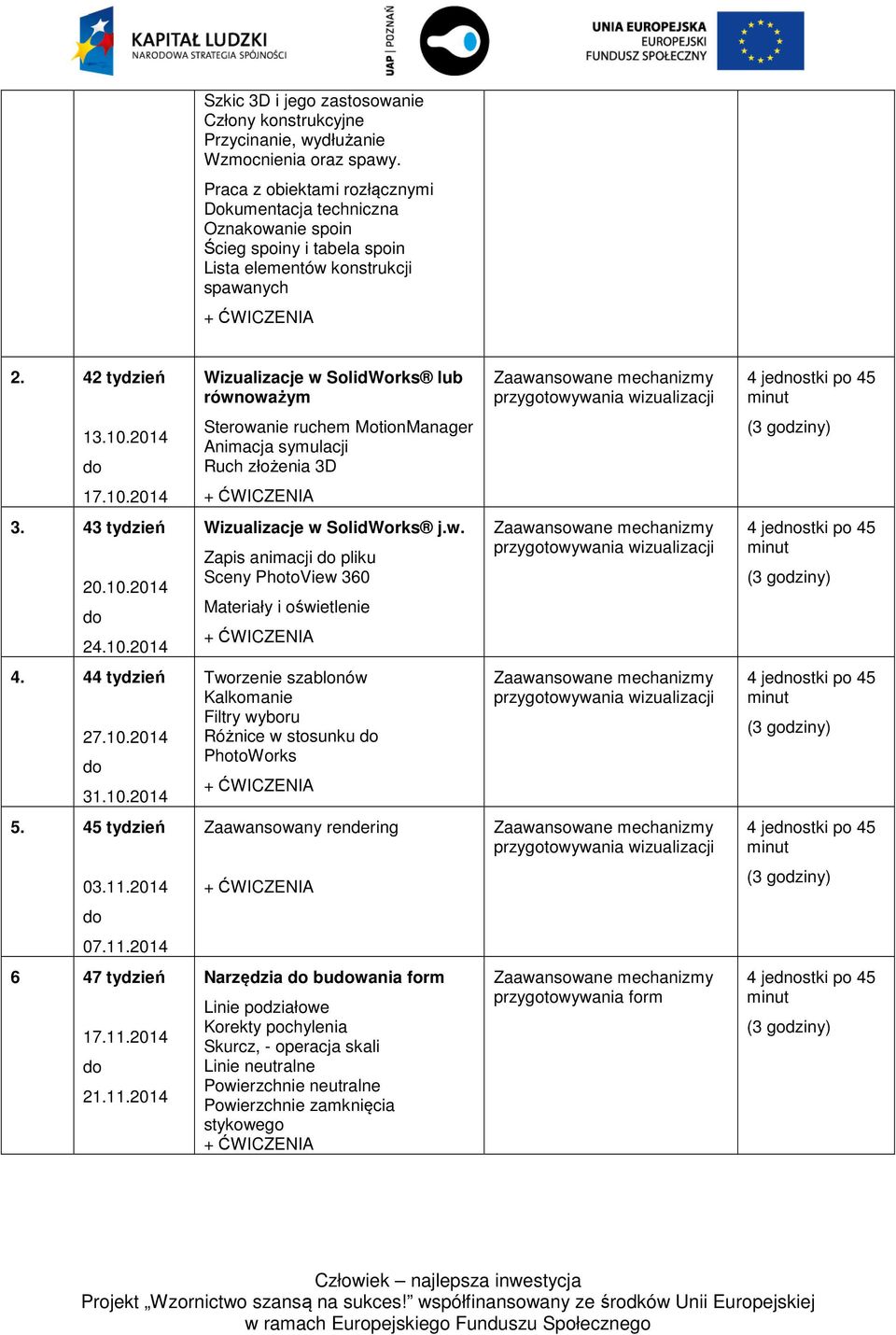

6 Szkic 3D i jego zastosowanie Człony konstrukcyjne Przycinanie, wydłużanie Wzmocnienia oraz spawy. Praca z obiektami rozłącznymi Dokumentacja techniczna Oznakowanie spoin Ścieg spoiny i tabela spoin Lista elementów konstrukcji spawanych tydzień Wizualizacje w SolidWorks lub równoważym Sterowanie ruchem MotionManager Animacja symulacji Ruch złożenia 3D tydzień Wizualizacje w SolidWorks j.w. Zapis animacji pliku Sceny PhotoView 360 Materiały i oświetlenie tydzień Tworzenie szablonów Kalkomanie Filtry wyboru Różnice w stosunku PhotoWorks tydzień Zaawansowany rendering tydzień Narzędzia buwania form Linie podziałowe Korekty pochylenia Skurcz, - operacja skali Linie neutralne Powierzchnie neutralne Powierzchnie zamknięcia stykowego przygotowywania form

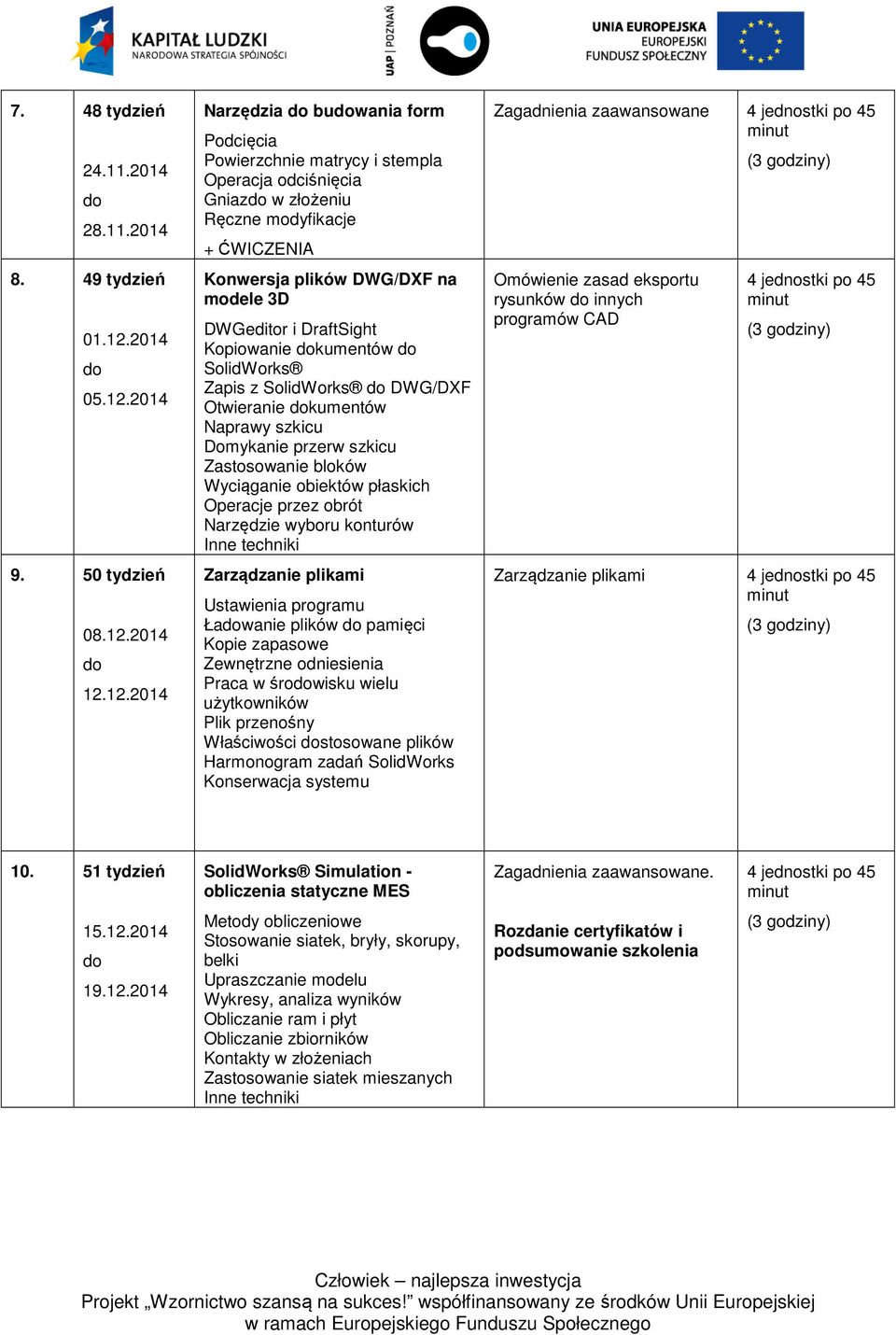

7 7. 48 tydzień tydzień tydzień Narzędzia buwania form Podcięcia Powierzchnie matrycy i stempla Operacja odciśnięcia Gniaz w złożeniu Ręczne modyfikacje Konwersja plików DWG/DXF na modele 3D DWGeditor i DraftSight Kopiowanie kumentów SolidWorks Zapis z SolidWorks DWG/DXF Otwieranie kumentów Naprawy szkicu Domykanie przerw szkicu Zastosowanie bloków Wyciąganie obiektów płaskich Operacje przez obrót Narzędzie wyboru konturów Inne techniki Zarządzanie plikami Ustawienia programu Ławanie plików pamięci Kopie zapasowe Zewnętrzne odniesienia Praca w śrowisku wielu użytkowników Plik przenośny Właściwości stosowane plików Harmonogram zadań SolidWorks Konserwacja systemu Zagadnienia zaawansowane Omówienie zasad eksportu rysunków innych programów CAD Zarządzanie plikami tydzień SolidWorks Simulation - obliczenia statyczne MES Zagadnienia zaawansowane Metody obliczeniowe Stosowanie siatek, bryły, skorupy, belki Upraszczanie modelu Wykresy, analiza wyników Obliczanie ram i płyt Obliczanie zbiorników Kontakty w złożeniach Zastosowanie siatek mieszanych Inne techniki Rozdanie certyfikatów i podsumowanie szkolenia
