AutoCAD projektowanie I poziom

Wielkość: px
Rozpocząć pokaz od strony:

Download "AutoCAD projektowanie I poziom"

Transkrypt

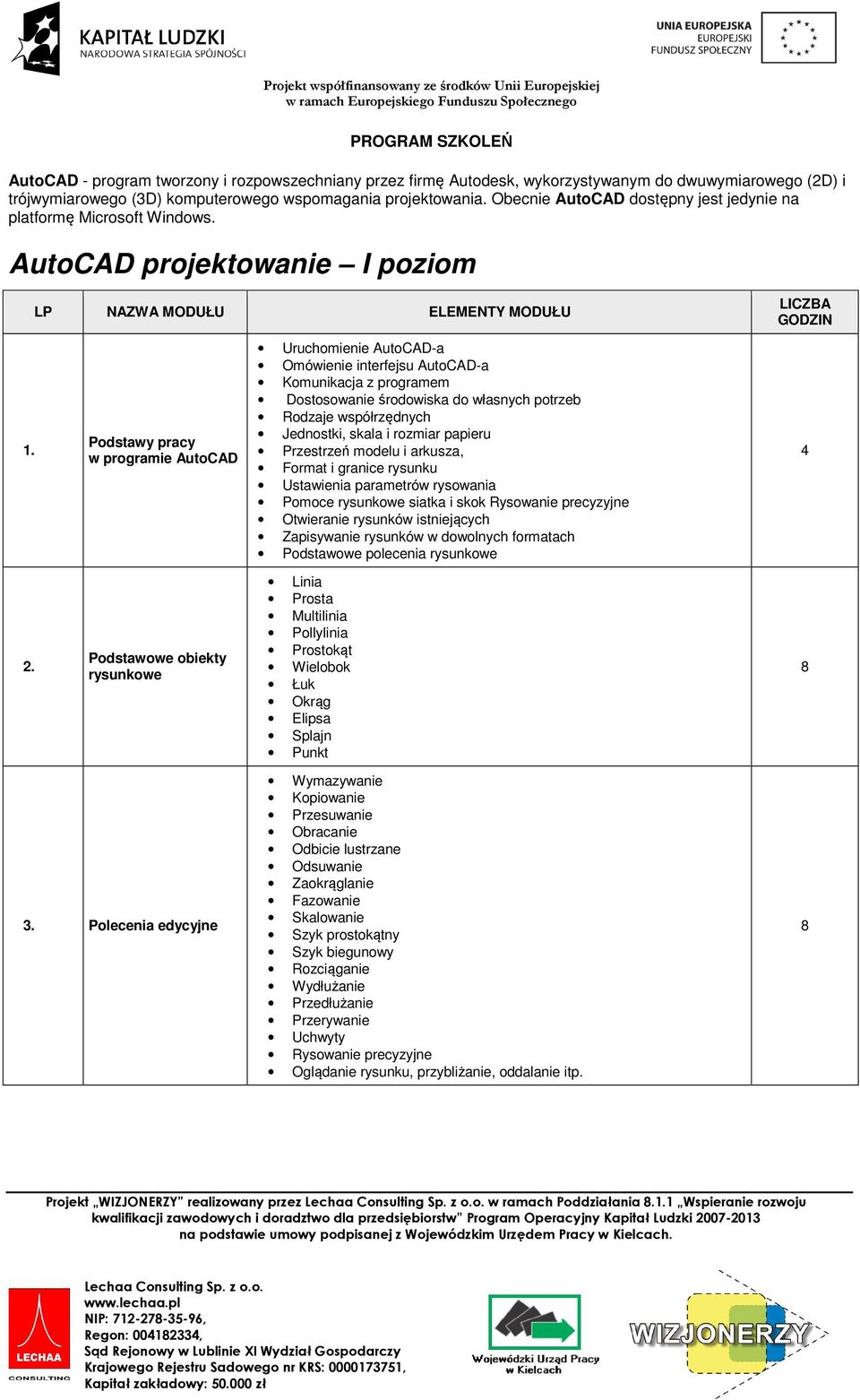

1 PROGRAM SZKOLEŃ AutoCAD - program tworzony i rozpowszechniany przez firmę Autodesk, wykorzystywanym do dwuwymiarowego (D) i trójwymiarowego (3D) komputerowego wspomagania projektowania. Obecnie AutoCAD dostępny jest jedynie na platformę Microsoft Windows. AutoCAD projektowanie I poziom LP NAZWA MODUŁU ELEMENTY MODUŁU LICZBA GODZIN 1. Podstawy pracy w programie AutoCAD Uruchomienie AutoCAD-a Omówienie interfejsu AutoCAD-a Komunikacja z programem Dostosowanie środowiska do własnych potrzeb Rodzaje współrzędnych Jednostki, skala i rozmiar papieru Przestrzeń modelu i arkusza, Format i granice rysunku Ustawienia parametrów rysowania Pomoce rysunkowe siatka i skok Rysowanie precyzyjne Otwieranie rysunków istniejących Zapisywanie rysunków w dowolnych formatach Podstawowe polecenia rysunkowe. Podstawowe obiekty rysunkowe Linia Prosta Multilinia Pollylinia Prostokąt Wielobok Łuk Okrąg Elipsa Splajn Punkt 3. Polecenia edycyjne Wymazywanie Kopiowanie Przesuwanie Obracanie Odbicie lustrzane Odsuwanie Zaokrąglanie Fazowanie Skalowanie Szyk prostokątny Szyk biegunowy Rozciąganie Wydłużanie Przedłużanie Przerywanie Uchwyty Rysowanie precyzyjne Oglądanie rysunku, przybliżanie, oddalanie itp. Projekt WIZJONERZY realizowany przez w ramach Poddziałania.1.1 Wspieranie rozwoju kwalifikacji zawodowych i doradztwo dla przedsiębiorstw Program Operacyjny Kapitał Ludzki NIP: , Regon: 00133,

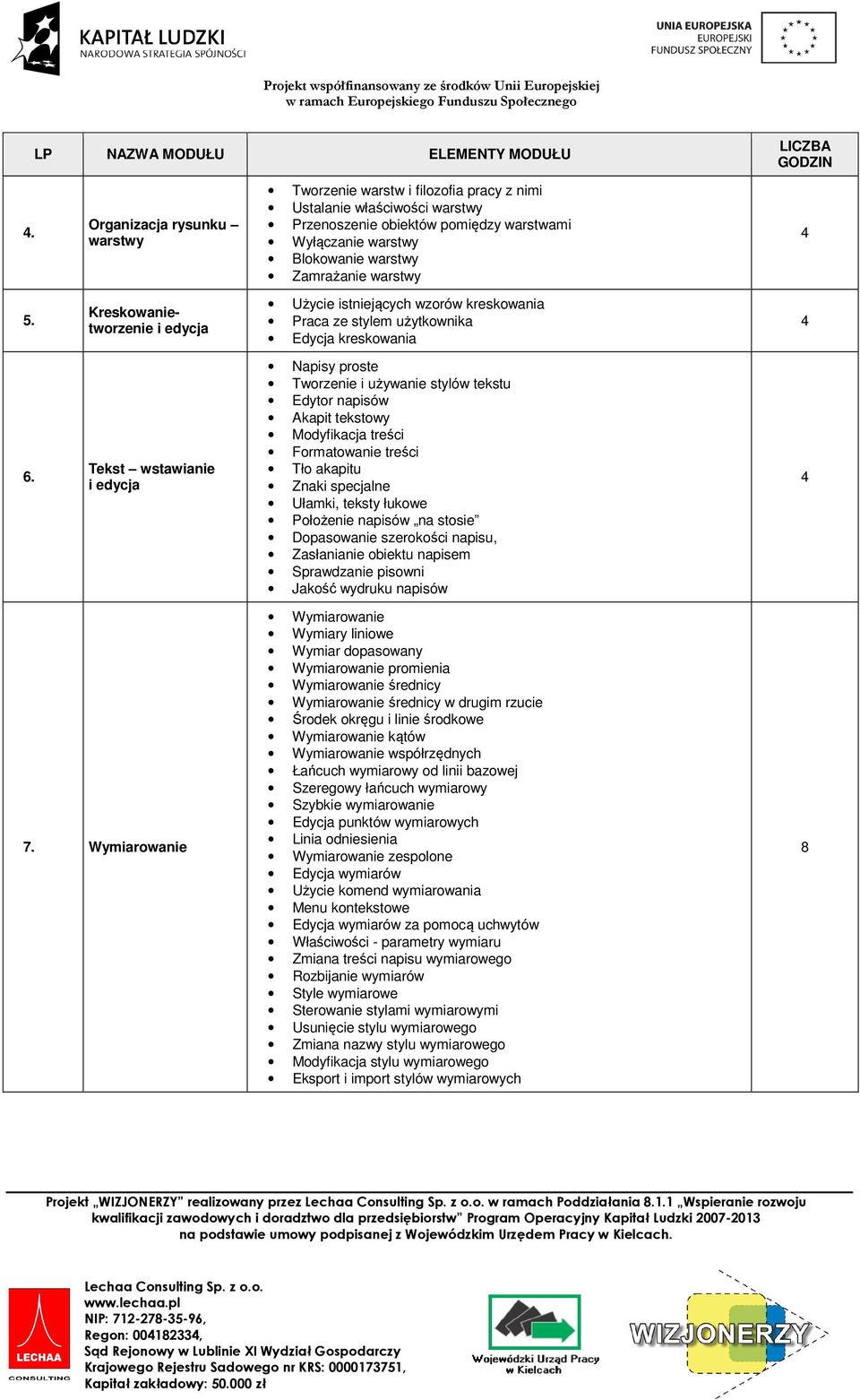

2 LP NAZWA MODUŁU ELEMENTY MODUŁU LICZBA GODZIN. Organizacja rysunku warstwy Tworzenie warstw i filozofia pracy z nimi Ustalanie właściwości warstwy Przenoszenie obiektów pomiędzy warstwami Wyłączanie warstwy Blokowanie warstwy Zamrażanie warstwy 5. Kreskowanietworzenie i edycja Użycie istniejących wzorów kreskowania Praca ze stylem użytkownika kreskowania 6. Tekst wstawianie i edycja Napisy proste Tworzenie i używanie stylów tekstu Edytor napisów Akapit tekstowy Modyfikacja treści Formatowanie treści Tło akapitu Znaki specjalne Ułamki, teksty łukowe Położenie napisów na stosie Dopasowanie szerokości napisu, Zasłanianie obiektu napisem Sprawdzanie pisowni Jakość wydruku napisów 7. Wymiarowanie Wymiarowanie Wymiary liniowe Wymiar dopasowany Wymiarowanie promienia Wymiarowanie średnicy Wymiarowanie średnicy w drugim rzucie Środek okręgu i linie środkowe Wymiarowanie kątów Wymiarowanie współrzędnych Łańcuch wymiarowy od linii bazowej Szeregowy łańcuch wymiarowy Szybkie wymiarowanie punktów wymiarowych Linia odniesienia Wymiarowanie zespolone wymiarów Użycie komend wymiarowania Menu kontekstowe wymiarów za pomocą uchwytów Właściwości - parametry wymiaru Zmiana treści napisu wymiarowego Rozbijanie wymiarów Style wymiarowe Sterowanie stylami wymiarowymi Usunięcie stylu wymiarowego Zmiana nazwy stylu wymiarowego Modyfikacja stylu wymiarowego Eksport i import stylów wymiarowych Projekt WIZJONERZY realizowany przez w ramach Poddziałania.1.1 Wspieranie rozwoju kwalifikacji zawodowych i doradztwo dla przedsiębiorstw Program Operacyjny Kapitał Ludzki NIP: , Regon: 00133,

3 LP NAZWA MODUŁU ELEMENTY MODUŁU LICZBA GODZIN. Drukowanie + Zaawansowany wydruk (połączone) Instalacja i konfiguracja drukarki Obszar wydruku Skala rysunków i wydruku Skala użytkownika Parametry plotowania rysunków Styl wydruku oparty na warstwach lub kolorach Użycie przestrzeni papieru 9. Tworzenie i edycja obiektów Zaawansowane rysowanie polilinii Modyfikacja polilinii Szkicowanie Rysowanie chmurki Rysowanie zasłony Obwiednia Region Operacje na regionach Tworzenie i praca z rzutniami 10. Bloki 11. Bloki z atrybutami 1. LUW, Multilinie Grupowanie obiektów i technika pracy z blokami atrybutów atrybutów bloku z atrybutami Pozyskiwanie wartości atrybutów z rysunku Lokalny Układ współrzędnych (LUW) Zapisywanie Wywoływanie Multilinie ciąg dalszy Rysowanie Tworzenie stylu 13. Definiowanie własnych obiektów Tworzenie typów linii Tworzenie symboli Kreskowanie, Wypełnianie obszarów, style kreskowania Tworzenie slajdów Pisanie makr 1. 3D Podstawy 15. Modelowanie bryłowe Układy współrzędnych Oglądanie rysunku w przestrzeni Generowanie podstawowych obiektów przestrzennych Styl wizualny Modelowanie krawędziowe Prymitywy bryłowe Tworzenie brył poprzez wyciąganie Tworzenie brył poprzez obrót Rzutowanie Tworzenie dokumentacji D na podstawie brył przestrzennych Łączna liczba godzin 0 Projekt WIZJONERZY realizowany przez w ramach Poddziałania.1.1 Wspieranie rozwoju kwalifikacji zawodowych i doradztwo dla przedsiębiorstw Program Operacyjny Kapitał Ludzki NIP: , Regon: 00133,

4 AutoCAD projektowanie II poziom 1. Podstawowe obiekty rysunkowe tworzenie i edycja Linia, Prostokąt Łuk, Okrąg, Elipsa Kopiowanie, Przesuwanie, Obracanie Odbicie lustrzane Zaokrąglanie, Fazowanie Skalowanie Szyk Rozciąganie Przerywanie 3. Organizacja rysunku warstwy Rodzaje współrzędnych Jednostki, skala i rozmiar papieru Tworzenie warstw Ustalanie właściwości warstwy Przenoszenie obiektów pomiędzy warstwami Wyłączanie warstwy Blokowanie warstwy Zamrażanie warstwy 3. Kreskowanietworzenie i edycja Użycie istniejących wzorów kreskowania Praca ze stylem użytkownika kreskowania 1. Tekst i Wymiarowanie Tekst wstawianie i edycja Znaki specjalne, ułamki Tworzenie i przypisywanie stylów do napisu wymiarów Linia odniesienia wymiarów Właściwości wymiaru Style wymiarowe Sterowanie stylami wymiarowymi Modyfikacja stylu wymiarowego Eksport i import stylów wymiarowych 3 5. Zaawansowane narzędzia rysunkowe Zaawansowane rysowanie polilinii Modyfikacja polilinii Szkicowanie Rysowanie chmurki Rysowanie zasłony Obwiednia Region Operacje na regionach 3 Projekt WIZJONERZY realizowany przez w ramach Poddziałania.1.1 Wspieranie rozwoju kwalifikacji zawodowych i doradztwo dla przedsiębiorstw Program Operacyjny Kapitał Ludzki NIP: , Regon: 00133,

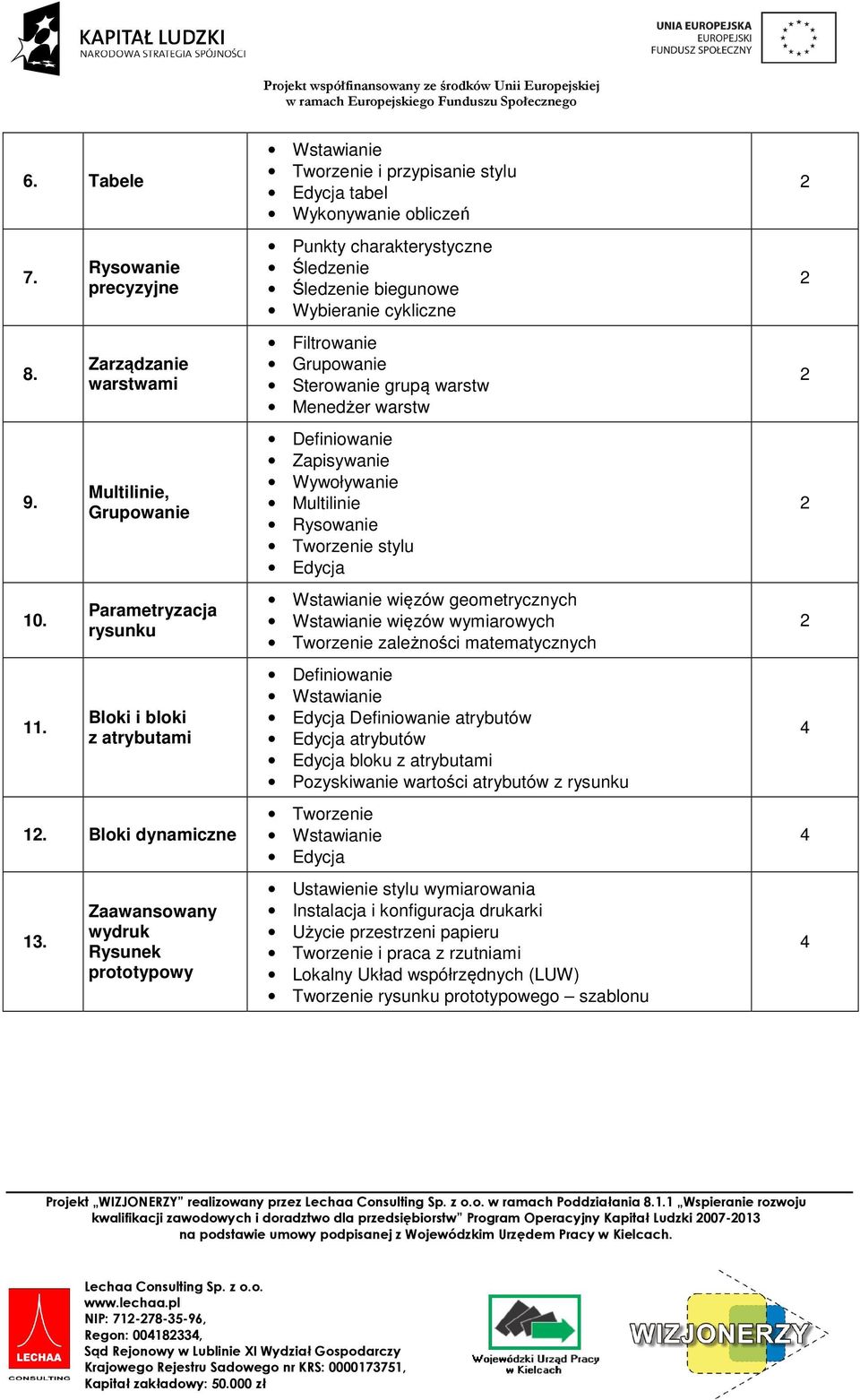

5 6. Tabele Rysowanie precyzyjne Zarządzanie warstwami Multilinie, Grupowanie Parametryzacja rysunku Bloki i bloki z atrybutami 1. Bloki dynamiczne 13. Zaawansowany wydruk Rysunek prototypowy Tworzenie i przypisanie stylu tabel Wykonywanie obliczeń Punkty charakterystyczne Śledzenie Śledzenie biegunowe Wybieranie cykliczne Filtrowanie Grupowanie Sterowanie grupą warstw Menedżer warstw Zapisywanie Wywoływanie Multilinie Rysowanie Tworzenie stylu więzów geometrycznych więzów wymiarowych Tworzenie zależności matematycznych Definiowanie atrybutów atrybutów bloku z atrybutami Pozyskiwanie wartości atrybutów z rysunku Tworzenie Ustawienie stylu wymiarowania Instalacja i konfiguracja drukarki Użycie przestrzeni papieru Tworzenie i praca z rzutniami Lokalny Układ współrzędnych (LUW) Tworzenie rysunku prototypowego szablonu Projekt WIZJONERZY realizowany przez w ramach Poddziałania.1.1 Wspieranie rozwoju kwalifikacji zawodowych i doradztwo dla przedsiębiorstw Program Operacyjny Kapitał Ludzki NIP: , Regon: 00133,

6 1. Narzędzia do pracy grupowej Odnośniki zewnętrzne Odłączanie Przycinanie Uaktualnianie Mapy bitowe Indeksacja rysunku Zapisywanie rysunku z indeksem Wczytywanie określonych warstw Standardy CAD Tworzenie pliku standardów Łączenie z projektem Sprawdzanie standardów 15. 3D Podstawy Modelowanie bryłowe Modyfikacja konstrukcji Generowanie brył prostych Generowanie brył złożonych 0. Edycja brył 1.. Modelowanie siatkowe Modelowanie powierzchniowe Układy współrzędnych Oglądanie rysunku w przestrzeni Styl wizualny Modelowanie krawędziowe Prymitywy bryłowe Tworzenie brył Odbicie lustrzane 3D Szyk 3D Obrót 3D Dopasowanie 3D Tworzenie brył poprzez wyciąganie Tworzenie brył poprzez obrót Tworzenie bryły poprzez ukosowanie Tworzenie brył poprzez zaawansowane wyciąganie Tworzenie powłoki Zmiana rozmiarów brył Przesuwanie otworów Zmiana wymiarów otworów Powierzchnia prostokreślna Powierzchnia walcowa Powierzchnia obrotowa Powierzchnia Coons a Tworzenie powierzchni płaskiej Tworzenie powierzchni wypukłych Modyfikacja powierzchni Konwertowanie na powierzchnie typu NURBS Projekt WIZJONERZY realizowany przez w ramach Poddziałania.1.1 Wspieranie rozwoju kwalifikacji zawodowych i doradztwo dla przedsiębiorstw Program Operacyjny Kapitał Ludzki NIP: , Regon: 00133,

7 3. Tworzenie dokumentacji D. Wizualizacja 5. Definiowanie własnych obiektów Tworzenie rzutów prostokątnych Generowanie przekrojów Tworzenie szczegółów Wydruk dokumentacji Materiały Przypisanie Tworzenie własnych Światła Zmiana parametrów Kamery Środowisko Mgła Rendering Tworzenie typów linii Tworzenie symboli Tworzenie wzorów kreskowania Tworzenie slajdów Pisanie makr 6. Pisanie skryptów Podstawy programowania w Auto LISP i Visual BASIC Łączna liczba godzin 0 Projekt WIZJONERZY realizowany przez w ramach Poddziałania.1.1 Wspieranie rozwoju kwalifikacji zawodowych i doradztwo dla przedsiębiorstw Program Operacyjny Kapitał Ludzki NIP: , Regon: 00133,
