1 9!"#

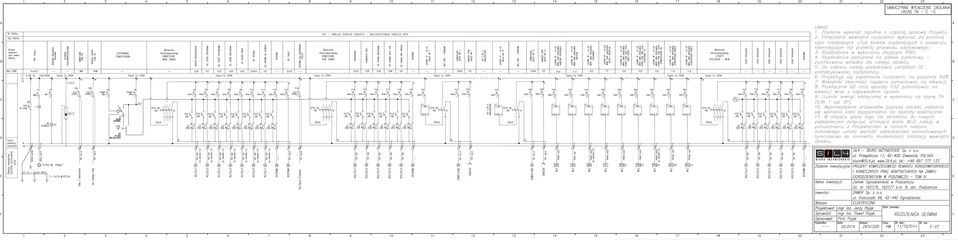

2

3

4

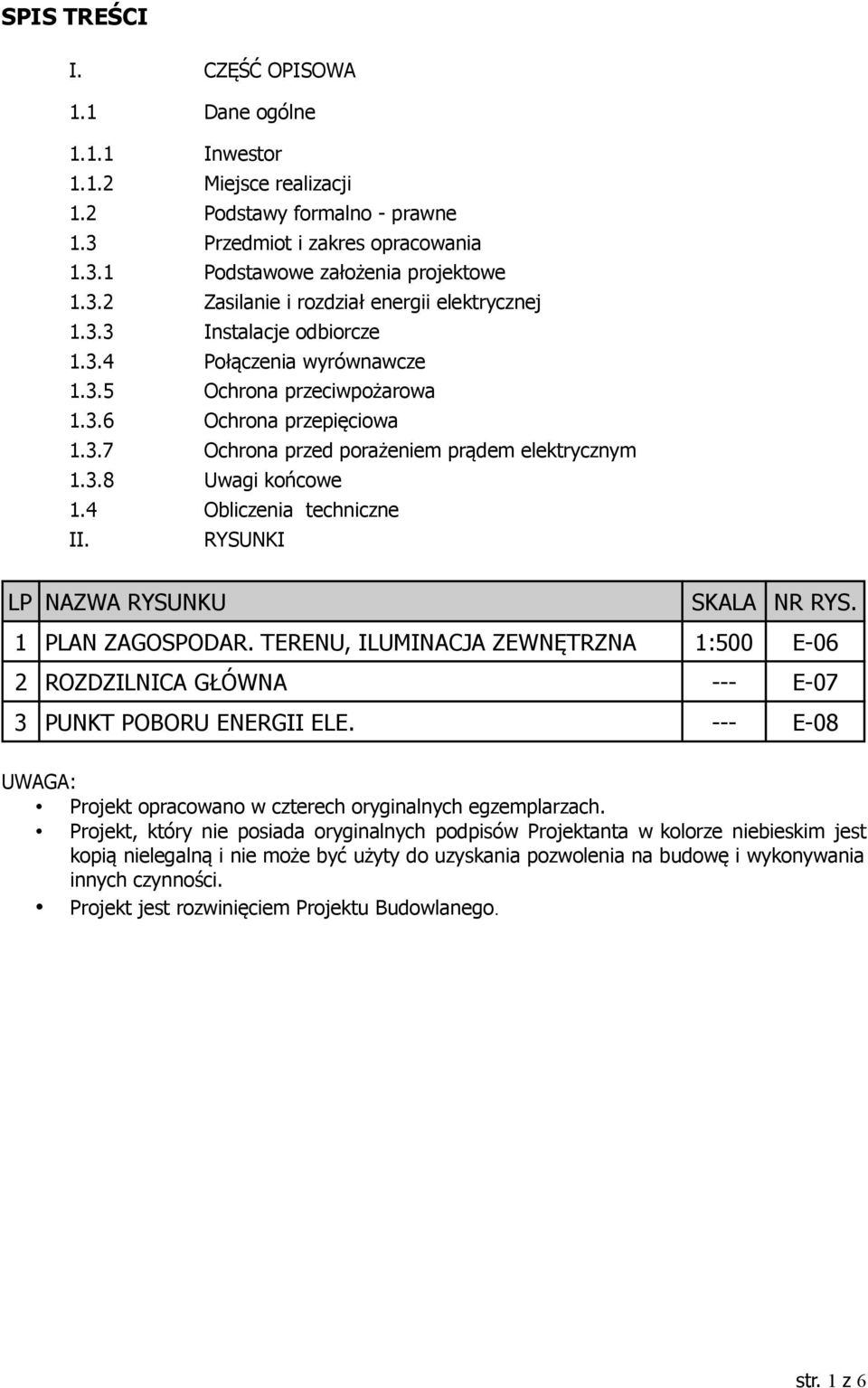

5

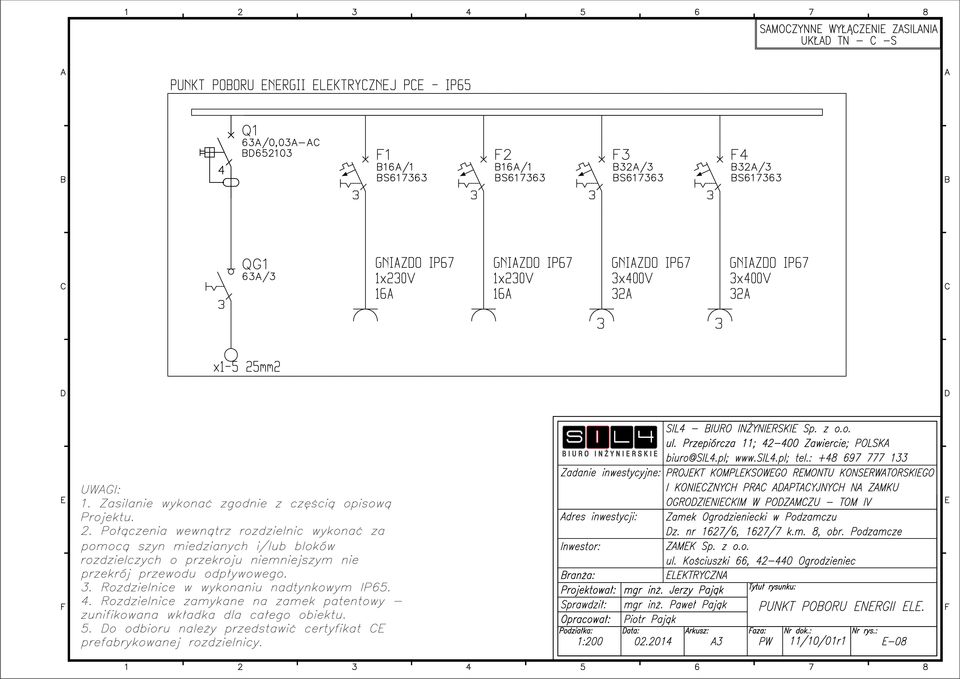

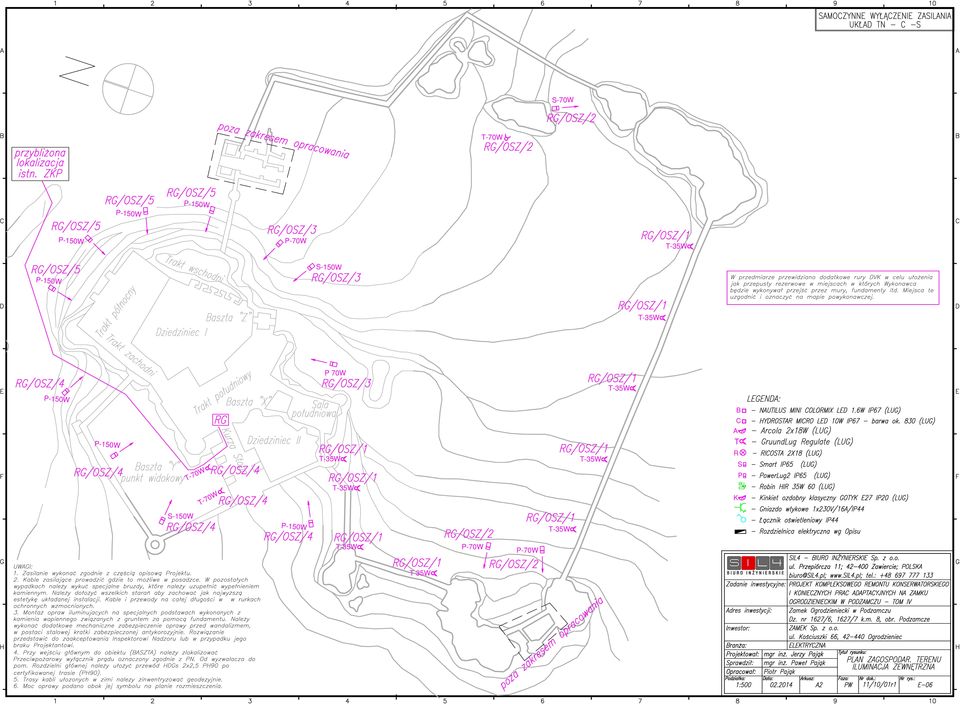

6 SPIS TREŚCI I. CZĘŚĆ OPISOWA 1.1 Dane ogólne Inwestor Miejsce realizacji 1.2 Podstawy formalno - prawne 1.3 Przedmiot i zakres opracowania Podstawowe założenia projektowe Zasilanie i rozdział energii elektrycznej Instalacje odbiorcze Połączenia wyrównawcze Ochrona przeciwpożarowa Ochrona przepięciowa Ochrona przed porażeniem prądem elektrycznym Uwagi końcowe 1.4 Obliczenia techniczne II. RYSUNKI LP NAZWA RYSUNKU SKALA NR RYS. 1 PLAN ZAGOSPODAR. TERENU, ILUMINACJA ZEWNĘTRZNA 1:500 E-06 2 ROZDZILNICA GŁÓWNA --- E-07 3 PUNKT POBORU ENERGII ELE. --- E-08 UWAGA: Projekt opracowano w czterech oryginalnych egzemplarzach. Projekt, który nie posiada oryginalnych podpisów Projektanta w kolorze niebieskim jest kopią nielegalną i nie może być użyty do uzyskania pozwolenia na budowę i wykonywania innych czynności. Projekt jest rozwinięciem Projektu Budowlanego. str. 1 z 6

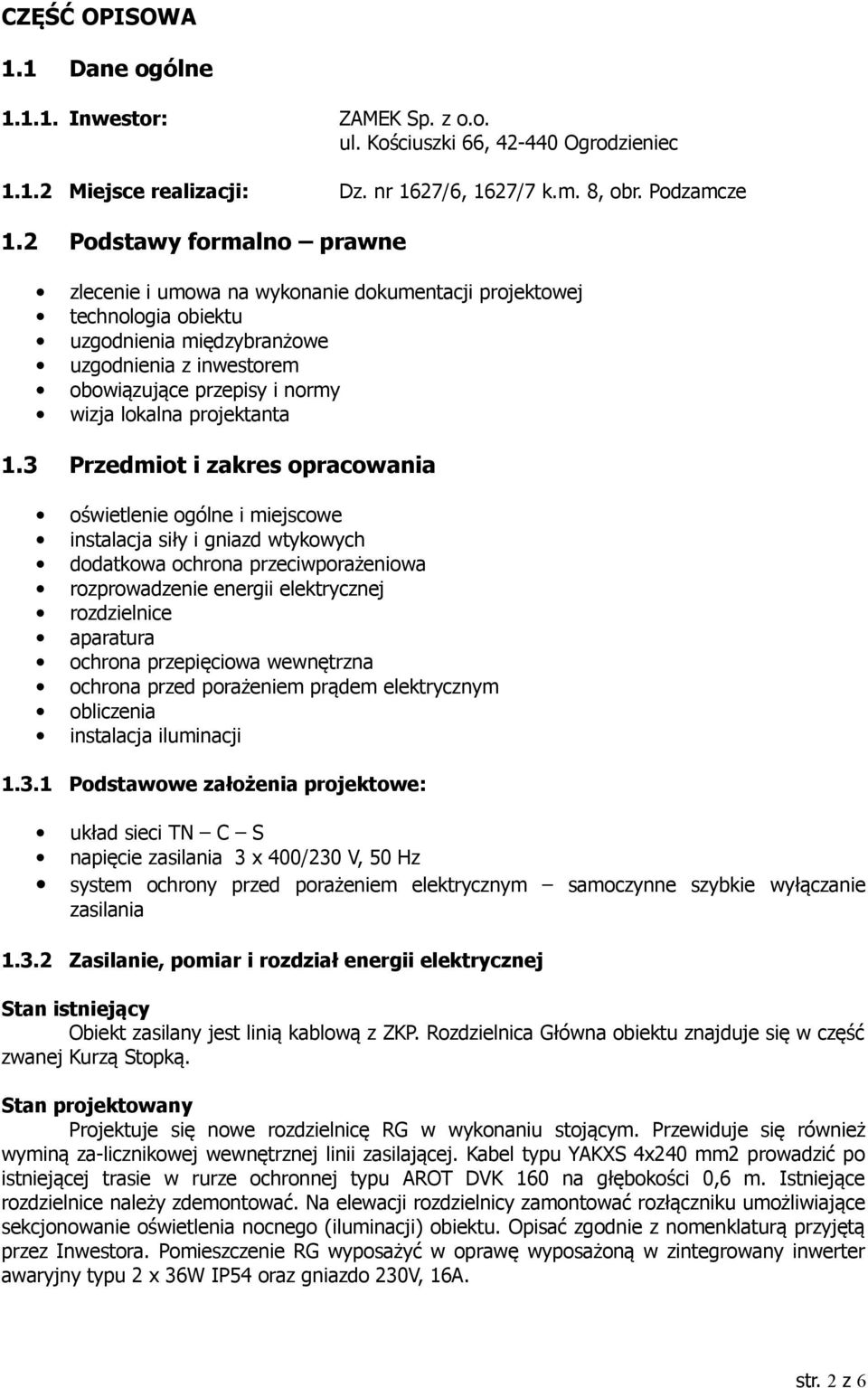

7 CZĘŚĆ OPISOWA 1.1 Dane ogólne Inwestor: ZAMEK Sp. z o.o. ul. Kościuszki 66, Ogrodzieniec Miejsce realizacji: Dz. nr 1627/6, 1627/7 k.m. 8, obr. Podzamcze 1.2 Podstawy formalno prawne zlecenie i umowa na wykonanie dokumentacji projektowej technologia obiektu uzgodnienia międzybranżowe uzgodnienia z inwestorem obowiązujące przepisy i normy wizja lokalna projektanta 1.3 Przedmiot i zakres opracowania oświetlenie ogólne i miejscowe instalacja siły i gniazd wtykowych dodatkowa ochrona przeciwporażeniowa rozprowadzenie energii elektrycznej rozdzielnice aparatura ochrona przepięciowa wewnętrzna ochrona przed porażeniem prądem elektrycznym obliczenia instalacja iluminacji Podstawowe założenia projektowe: układ sieci TN C S napięcie zasilania 3 x 400/230 V, 50 Hz system ochrony przed porażeniem elektrycznym samoczynne szybkie wyłączanie zasilania Zasilanie, pomiar i rozdział energii elektrycznej Stan istniejący Obiekt zasilany jest linią kablową z ZKP. Rozdzielnica Główna obiektu znajduje się w część zwanej Kurzą Stopką. Stan projektowany Projektuje się nowe rozdzielnicę RG w wykonaniu stojącym. Przewiduje się również wyminą za-licznikowej wewnętrznej linii zasilającej. Kabel typu YAKXS 4x240 mm2 prowadzić po istniejącej trasie w rurze ochronnej typu AROT DVK 160 na głębokości 0,6 m. Istniejące rozdzielnice należy zdemontować. Na elewacji rozdzielnicy zamontować rozłączniku umożliwiające sekcjonowanie oświetlenia nocnego (iluminacji) obiektu. Opisać zgodnie z nomenklaturą przyjętą przez Inwestora. Pomieszczenie RG wyposażyć w oprawę wyposażoną w zintegrowany inwerter awaryjny typu 2 x 36W IP54 oraz gniazdo 230V, 16A. str. 2 z 6

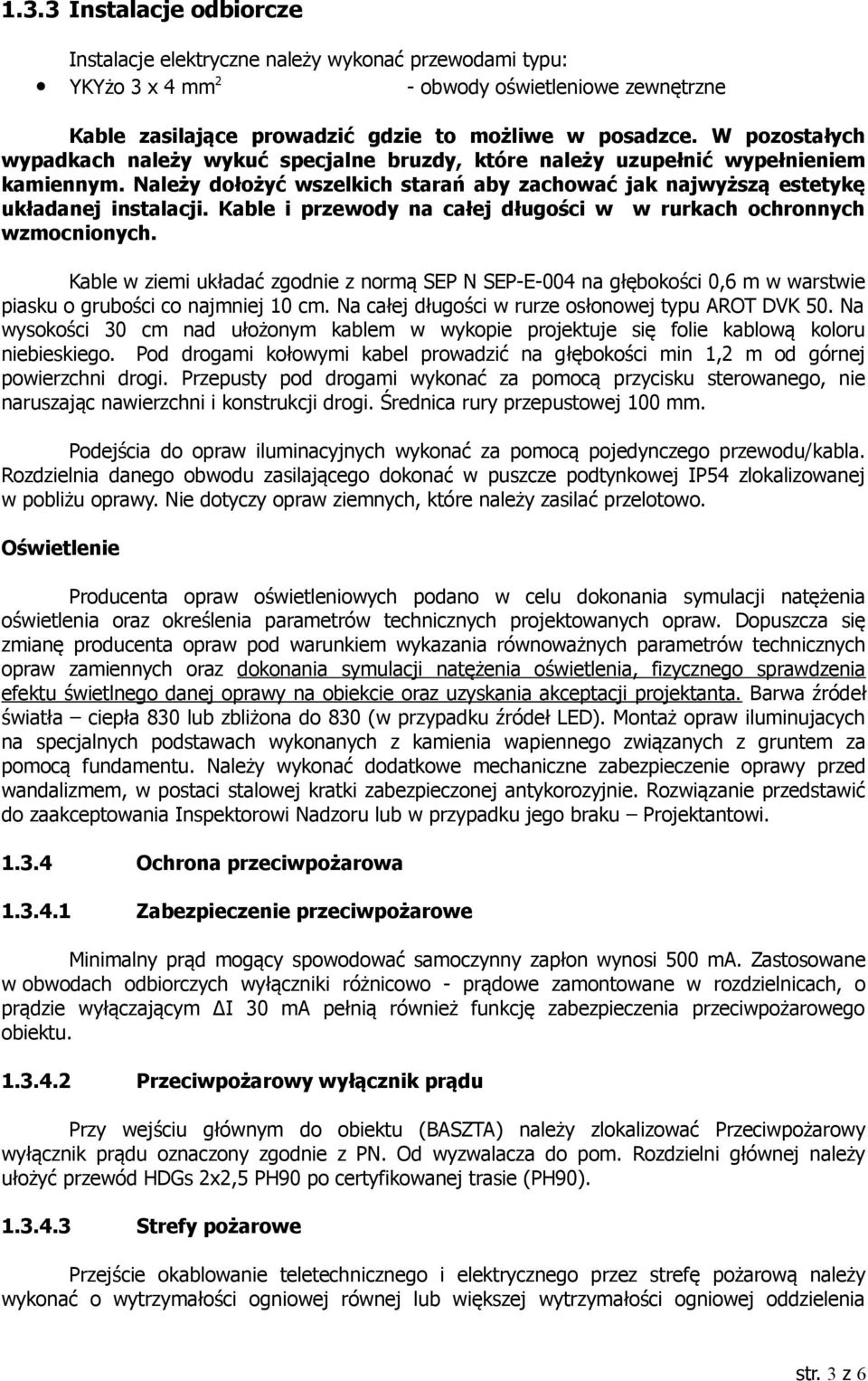

8 1.3.3 Instalacje odbiorcze Instalacje elektryczne należy wykonać przewodami typu: YKYżo 3 x 4 mm 2 - obwody oświetleniowe zewnętrzne Kable zasilające prowadzić gdzie to możliwe w posadzce. W pozostałych wypadkach należy wykuć specjalne bruzdy, które należy uzupełnić wypełnieniem kamiennym. Należy dołożyć wszelkich starań aby zachować jak najwyższą estetykę układanej instalacji. Kable i przewody na całej długości w w rurkach ochronnych wzmocnionych. Kable w ziemi układać zgodnie z normą SEP N SEP-E-004 na głębokości 0,6 m w warstwie piasku o grubości co najmniej 10 cm. Na całej długości w rurze osłonowej typu AROT DVK 50. Na wysokości 30 cm nad ułożonym kablem w wykopie projektuje się folie kablową koloru niebieskiego. Pod drogami kołowymi kabel prowadzić na głębokości min 1,2 m od górnej powierzchni drogi. Przepusty pod drogami wykonać za pomocą przycisku sterowanego, nie naruszając nawierzchni i konstrukcji drogi. Średnica rury przepustowej 100 mm. Podejścia do opraw iluminacyjnych wykonać za pomocą pojedynczego przewodu/kabla. Rozdzielnia danego obwodu zasilającego dokonać w puszcze podtynkowej IP54 zlokalizowanej w pobliżu oprawy. Nie dotyczy opraw ziemnych, które należy zasilać przelotowo. Oświetlenie Producenta opraw oświetleniowych podano w celu dokonania symulacji natężenia oświetlenia oraz określenia parametrów technicznych projektowanych opraw. Dopuszcza się zmianę producenta opraw pod warunkiem wykazania równoważnych parametrów technicznych opraw zamiennych oraz dokonania symulacji natężenia oświetlenia, fizycznego sprawdzenia efektu świetlnego danej oprawy na obiekcie oraz uzyskania akceptacji projektanta. Barwa źródeł światła ciepła 830 lub zbliżona do 830 (w przypadku źródeł LED). Montaż opraw iluminujacych na specjalnych podstawach wykonanych z kamienia wapiennego związanych z gruntem za pomocą fundamentu. Należy wykonać dodatkowe mechaniczne zabezpieczenie oprawy przed wandalizmem, w postaci stalowej kratki zabezpieczonej antykorozyjnie. Rozwiązanie przedstawić do zaakceptowania Inspektorowi Nadzoru lub w przypadku jego braku Projektantowi Ochrona przeciwpożarowa Zabezpieczenie przeciwpożarowe Minimalny prąd mogący spowodować samoczynny zapłon wynosi 500 ma. Zastosowane w obwodach odbiorczych wyłączniki różnicowo - prądowe zamontowane w rozdzielnicach, o prądzie wyłączającym ΔI 30 ma pełnią również funkcję zabezpieczenia przeciwpożarowego obiektu Przeciwpożarowy wyłącznik prądu Przy wejściu głównym do obiektu (BASZTA) należy zlokalizować Przeciwpożarowy wyłącznik prądu oznaczony zgodnie z PN. Od wyzwalacza do pom. Rozdzielni głównej należy ułożyć przewód HDGs 2x2,5 PH90 po certyfikowanej trasie (PH90) Strefy pożarowe Przejście okablowanie teletechnicznego i elektrycznego przez strefę pożarową należy wykonać o wytrzymałości ogniowej równej lub większej wytrzymałości ogniowej oddzielenia str. 3 z 6

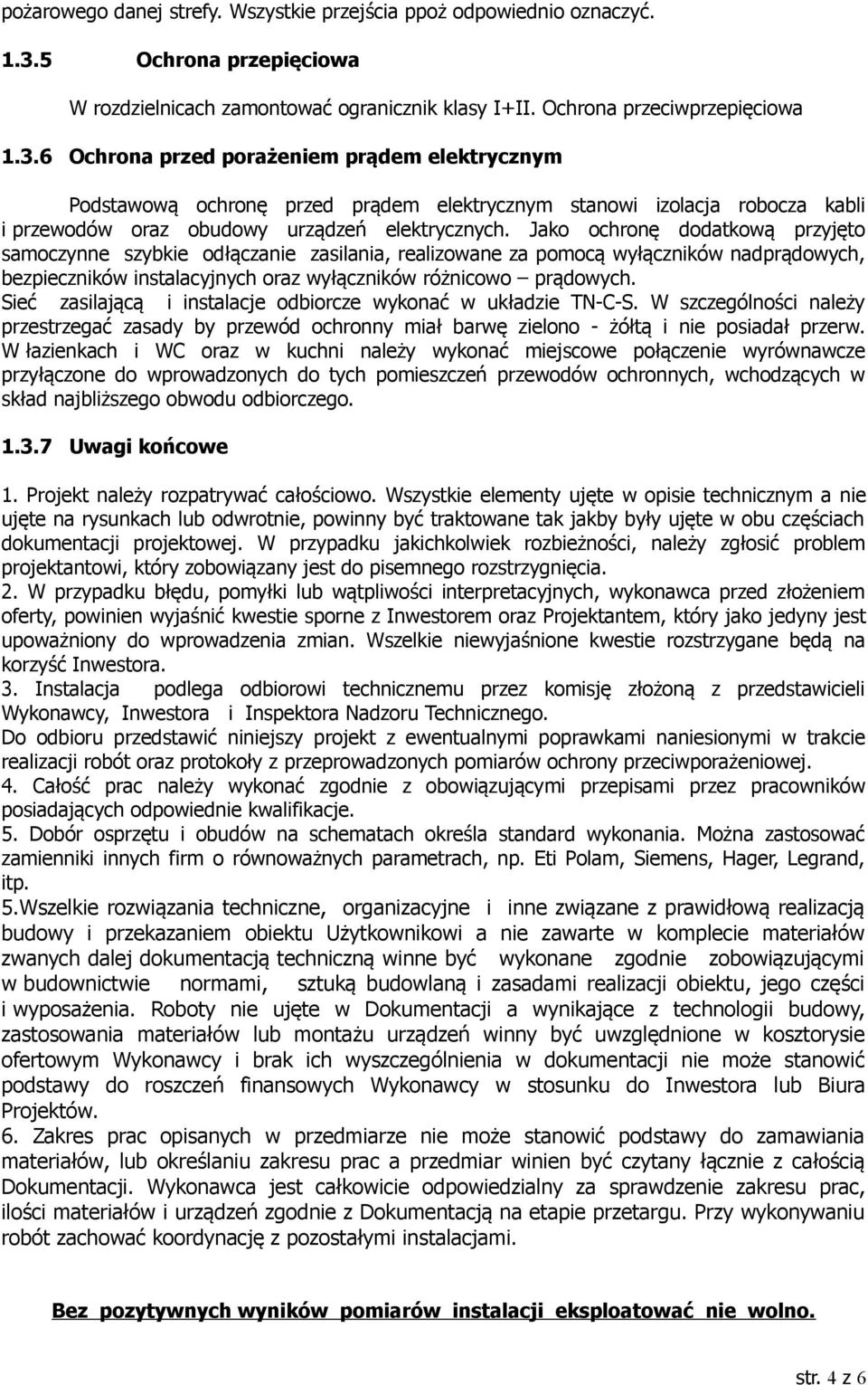

9 pożarowego danej strefy. Wszystkie przejścia ppoż odpowiednio oznaczyć Ochrona przepięciowa W rozdzielnicach zamontować ogranicznik klasy I+II. Ochrona przeciwprzepięciowa Ochrona przed porażeniem prądem elektrycznym Podstawową ochronę przed prądem elektrycznym stanowi izolacja robocza kabli i przewodów oraz obudowy urządzeń elektrycznych. Jako ochronę dodatkową przyjęto samoczynne szybkie odłączanie zasilania, realizowane za pomocą wyłączników nadprądowych, bezpieczników instalacyjnych oraz wyłączników różnicowo prądowych. Sieć zasilającą i instalacje odbiorcze wykonać w układzie TN-C-S. W szczególności należy przestrzegać zasady by przewód ochronny miał barwę zielono - żółtą i nie posiadał przerw. W łazienkach i WC oraz w kuchni należy wykonać miejscowe połączenie wyrównawcze przyłączone do wprowadzonych do tych pomieszczeń przewodów ochronnych, wchodzących w skład najbliższego obwodu odbiorczego Uwagi końcowe 1. Projekt należy rozpatrywać całościowo. Wszystkie elementy ujęte w opisie technicznym a nie ujęte na rysunkach lub odwrotnie, powinny być traktowane tak jakby były ujęte w obu częściach dokumentacji projektowej. W przypadku jakichkolwiek rozbieżności, należy zgłosić problem projektantowi, który zobowiązany jest do pisemnego rozstrzygnięcia. 2. W przypadku błędu, pomyłki lub wątpliwości interpretacyjnych, wykonawca przed złożeniem oferty, powinien wyjaśnić kwestie sporne z Inwestorem oraz Projektantem, który jako jedyny jest upoważniony do wprowadzenia zmian. Wszelkie niewyjaśnione kwestie rozstrzygane będą na korzyść Inwestora. 3. Instalacja podlega odbiorowi technicznemu przez komisję złożoną z przedstawicieli Wykonawcy, Inwestora i Inspektora Nadzoru Technicznego. Do odbioru przedstawić niniejszy projekt z ewentualnymi poprawkami naniesionymi w trakcie realizacji robót oraz protokoły z przeprowadzonych pomiarów ochrony przeciwporażeniowej. 4. Całość prac należy wykonać zgodnie z obowiązującymi przepisami przez pracowników posiadających odpowiednie kwalifikacje. 5. Dobór osprzętu i obudów na schematach określa standard wykonania. Można zastosować zamienniki innych firm o równoważnych parametrach, np. Eti Polam, Siemens, Hager, Legrand, itp. 5.Wszelkie rozwiązania techniczne, organizacyjne i inne związane z prawidłową realizacją budowy i przekazaniem obiektu Użytkownikowi a nie zawarte w komplecie materiałów zwanych dalej dokumentacją techniczną winne być wykonane zgodnie zobowiązującymi w budownictwie normami, sztuką budowlaną i zasadami realizacji obiektu, jego części i wyposażenia. Roboty nie ujęte w Dokumentacji a wynikające z technologii budowy, zastosowania materiałów lub montażu urządzeń winny być uwzględnione w kosztorysie ofertowym Wykonawcy i brak ich wyszczególnienia w dokumentacji nie może stanowić podstawy do roszczeń finansowych Wykonawcy w stosunku do Inwestora lub Biura Projektów. 6. Zakres prac opisanych w przedmiarze nie może stanowić podstawy do zamawiania materiałów, lub określaniu zakresu prac a przedmiar winien być czytany łącznie z całością Dokumentacji. Wykonawca jest całkowicie odpowiedzialny za sprawdzenie zakresu prac, ilości materiałów i urządzeń zgodnie z Dokumentacją na etapie przetargu. Przy wykonywaniu robót zachować koordynację z pozostałymi instalacjami. Bez pozytywnych wyników pomiarów instalacji eksploatować nie wolno. str. 4 z 6

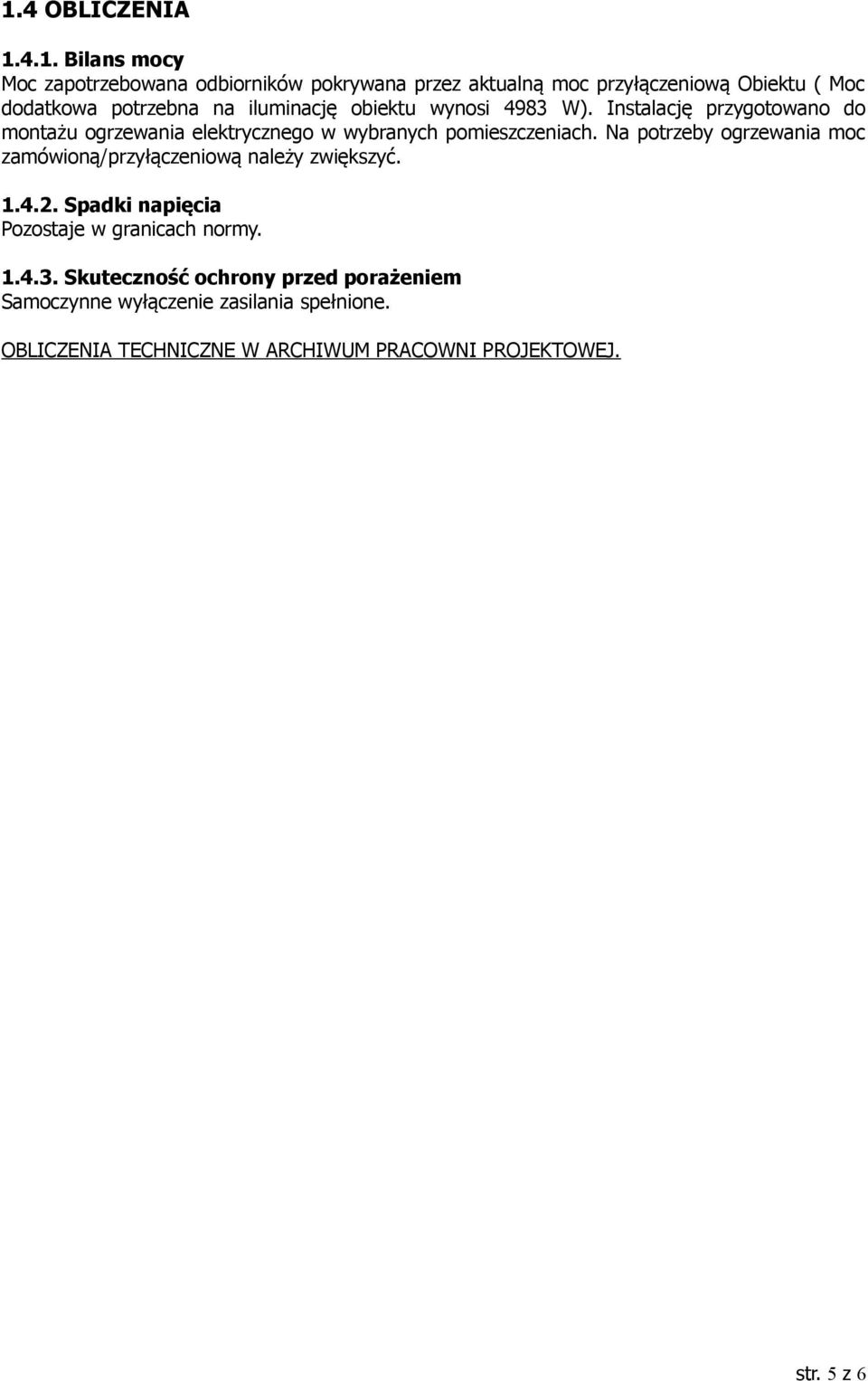

10 1.4 OBLICZENIA Bilans mocy Moc zapotrzebowana odbiorników pokrywana przez aktualną moc przyłączeniową Obiektu ( Moc dodatkowa potrzebna na iluminację obiektu wynosi 4983 W). Instalację przygotowano do montażu ogrzewania elektrycznego w wybranych pomieszczeniach. Na potrzeby ogrzewania moc zamówioną/przyłączeniową należy zwiększyć Spadki napięcia Pozostaje w granicach normy Skuteczność ochrony przed porażeniem Samoczynne wyłączenie zasilania spełnione. OBLICZENIA TECHNICZNE W ARCHIWUM PRACOWNI PROJEKTOWEJ. str. 5 z 6

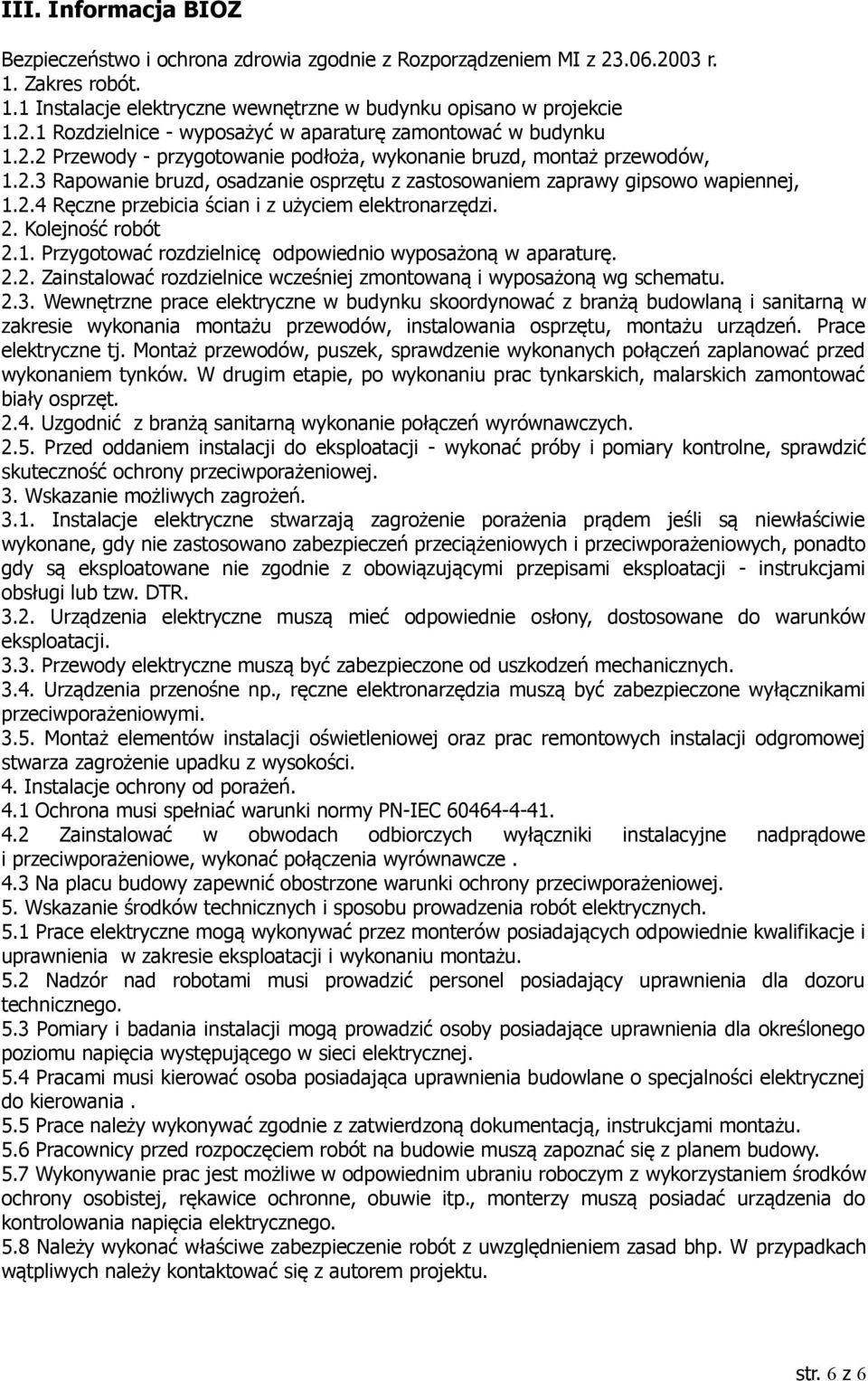

11 III. Informacja BIOZ Bezpieczeństwo i ochrona zdrowia zgodnie z Rozporządzeniem MI z r. 1. Zakres robót. 1.1 Instalacje elektryczne wewnętrzne w budynku opisano w projekcie Rozdzielnice - wyposażyć w aparaturę zamontować w budynku Przewody - przygotowanie podłoża, wykonanie bruzd, montaż przewodów, Rapowanie bruzd, osadzanie osprzętu z zastosowaniem zaprawy gipsowo wapiennej, Ręczne przebicia ścian i z użyciem elektronarzędzi. 2. Kolejność robót 2.1. Przygotować rozdzielnicę odpowiednio wyposażoną w aparaturę Zainstalować rozdzielnice wcześniej zmontowaną i wyposażoną wg schematu Wewnętrzne prace elektryczne w budynku skoordynować z branżą budowlaną i sanitarną w zakresie wykonania montażu przewodów, instalowania osprzętu, montażu urządzeń. Prace elektryczne tj. Montaż przewodów, puszek, sprawdzenie wykonanych połączeń zaplanować przed wykonaniem tynków. W drugim etapie, po wykonaniu prac tynkarskich, malarskich zamontować biały osprzęt Uzgodnić z branżą sanitarną wykonanie połączeń wyrównawczych Przed oddaniem instalacji do eksploatacji - wykonać próby i pomiary kontrolne, sprawdzić skuteczność ochrony przeciwporażeniowej. 3. Wskazanie możliwych zagrożeń Instalacje elektryczne stwarzają zagrożenie porażenia prądem jeśli są niewłaściwie wykonane, gdy nie zastosowano zabezpieczeń przeciążeniowych i przeciwporażeniowych, ponadto gdy są eksploatowane nie zgodnie z obowiązującymi przepisami eksploatacji - instrukcjami obsługi lub tzw. DTR Urządzenia elektryczne muszą mieć odpowiednie osłony, dostosowane do warunków eksploatacji Przewody elektryczne muszą być zabezpieczone od uszkodzeń mechanicznych Urządzenia przenośne np., ręczne elektronarzędzia muszą być zabezpieczone wyłącznikami przeciwporażeniowymi Montaż elementów instalacji oświetleniowej oraz prac remontowych instalacji odgromowej stwarza zagrożenie upadku z wysokości. 4. Instalacje ochrony od porażeń. 4.1 Ochrona musi spełniać warunki normy PN-IEC Zainstalować w obwodach odbiorczych wyłączniki instalacyjne nadprądowe i przeciwporażeniowe, wykonać połączenia wyrównawcze. 4.3 Na placu budowy zapewnić obostrzone warunki ochrony przeciwporażeniowej. 5. Wskazanie środków technicznych i sposobu prowadzenia robót elektrycznych. 5.1 Prace elektryczne mogą wykonywać przez monterów posiadających odpowiednie kwalifikacje i uprawnienia w zakresie eksploatacji i wykonaniu montażu. 5.2 Nadzór nad robotami musi prowadzić personel posiadający uprawnienia dla dozoru technicznego. 5.3 Pomiary i badania instalacji mogą prowadzić osoby posiadające uprawnienia dla określonego poziomu napięcia występującego w sieci elektrycznej. 5.4 Pracami musi kierować osoba posiadająca uprawnienia budowlane o specjalności elektrycznej do kierowania. 5.5 Prace należy wykonywać zgodnie z zatwierdzoną dokumentacją, instrukcjami montażu. 5.6 Pracownicy przed rozpoczęciem robót na budowie muszą zapoznać się z planem budowy. 5.7 Wykonywanie prac jest możliwe w odpowiednim ubraniu roboczym z wykorzystaniem środków ochrony osobistej, rękawice ochronne, obuwie itp., monterzy muszą posiadać urządzenia do kontrolowania napięcia elektrycznego. 5.8 Należy wykonać właściwe zabezpieczenie robót z uwzględnieniem zasad bhp. W przypadkach wątpliwych należy kontaktować się z autorem projektu. str. 6 z 6

12 S-70W S-150W P-70W P 70W P-70W P-150W P-150W S-150W T 35W T-70W P-70W A B T R K C S P T-70W T-70W P-150W P-150W P-150W P-150W P-150W
