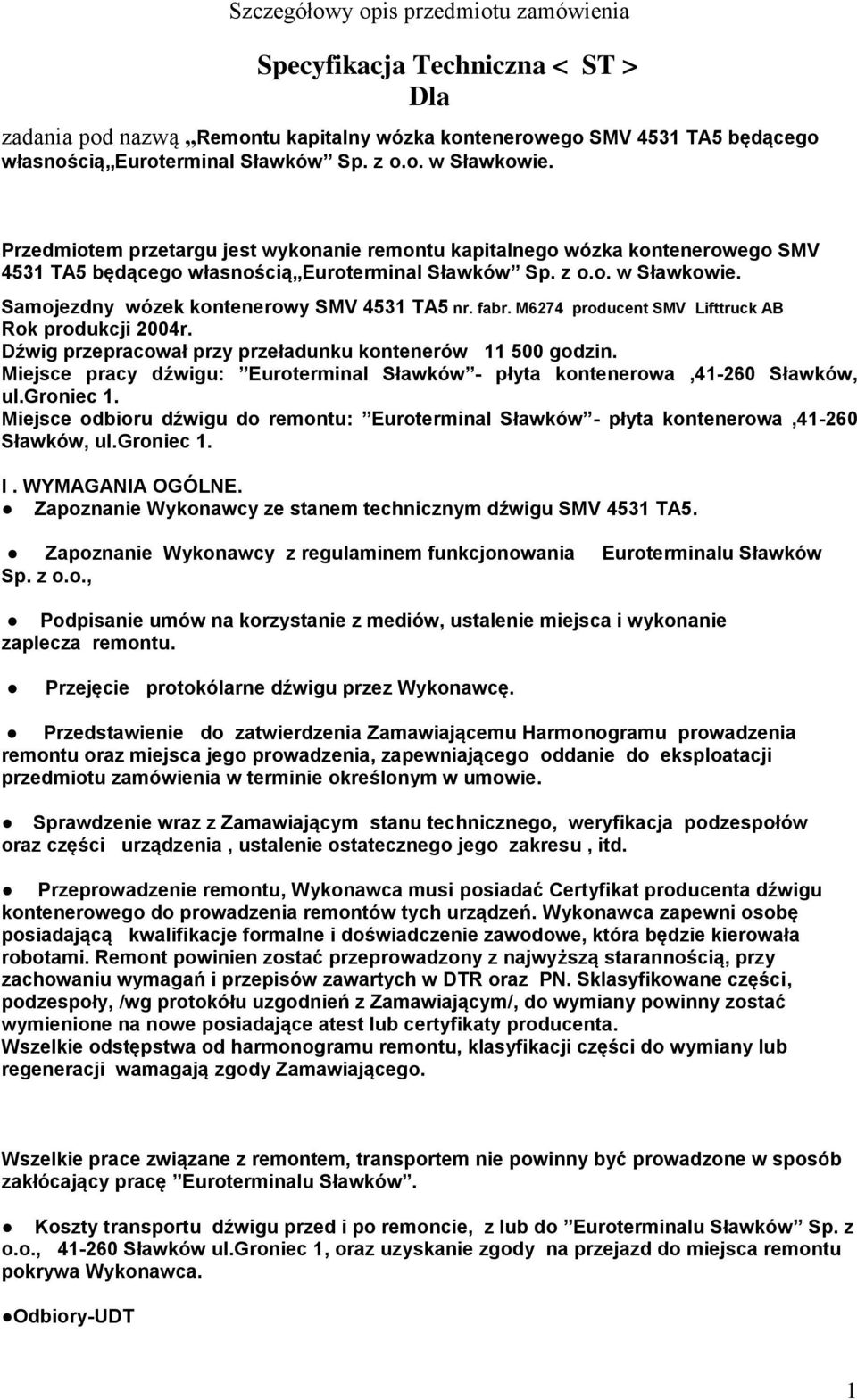

1 Szczegółowy opis przedmiotu zamówienia Specyfikacja Techniczna < ST > Dla zadania pod nazwą Remontu kapitalny wózka kontenerowego SMV 4531 TA5 będącego własnością Euroterminal Sławków Sp. z o.o. w Sławkowie. Przedmiotem przetargu jest wykonanie remontu kapitalnego wózka kontenerowego SMV 4531 TA5 będącego własnością Euroterminal Sławków Sp. z o.o. w Sławkowie. Samojezdny wózek kontenerowy SMV 4531 TA5 nr. fabr. M6274 producent SMV Lifttruck AB Rok produkcji 2004r. Dźwig przepracował przy przeładunku kontenerów godzin. Miejsce pracy dźwigu: Euroterminal Sławków - płyta kontenerowa, Sławków, Miejsce odbioru dźwigu do remontu: Euroterminal Sławków - płyta kontenerowa, Sławków, I. WYMAGANIA OGÓLNE. Zapoznanie Wykonawcy ze stanem technicznym dźwigu SMV 4531 TA5. Zapoznanie Wykonawcy z regulaminem funkcjonowania Euroterminalu Sławków Sp. z o.o., Podpisanie umów na korzystanie z mediów, ustalenie miejsca i wykonanie zaplecza remontu. Przejęcie protokólarne dźwigu przez Wykonawcę. Przedstawienie do zatwierdzenia Zamawiającemu Harmonogramu prowadzenia remontu oraz miejsca jego prowadzenia, zapewniającego oddanie do eksploatacji przedmiotu zamówienia w terminie określonym w umowie. Sprawdzenie wraz z Zamawiającym stanu technicznego, weryfikacja podzespołów oraz części urządzenia, ustalenie ostatecznego jego zakresu, itd. Przeprowadzenie remontu, Wykonawca musi posiadać Certyfikat producenta dźwigu kontenerowego do prowadzenia remontów tych urządzeń. Wykonawca zapewni osobę posiadającą kwalifikacje formalne i doświadczenie zawodowe, która będzie kierowała robotami. Remont powinien zostać przeprowadzony z najwyższą starannością, przy zachowaniu wymagań i przepisów zawartych w DTR oraz PN. Sklasyfikowane części, podzespoły, /wg protokółu uzgodnień z Zamawiającym/, do wymiany powinny zostać wymienione na nowe posiadające atest lub certyfikaty producenta. Wszelkie odstępstwa od harmonogramu remontu, klasyfikacji części do wymiany lub regeneracji wamagają zgody Zamawiającego. Wszelkie prace związane z remontem, transportem nie powinny być prowadzone w sposób zakłócający pracę Euroterminalu Sławków. Koszty transportu dźwigu przed i po remoncie, z lub do Euroterminalu Sławków Sp. z o.o., Sławków ul.groniec 1, oraz uzyskanie zgody na przejazd do miejsca remontu pokrywa Wykonawca. Odbiory-UDT 1

2 Przekazanie dźwigu po wykonanym remoncie komisji odbiorowej wraz pełną dokumentacją powykonawczą, wykazem wymienionych podzespołów i części remontu oraz DTR. Urządzenie objęte jest dozorem technicznym UDT, eksploatowane tylko i wyłącznie na podstawie decyzji zezwalającej na ich eksploatację, która jest wydawana przez organ właściwej jednostki dozoru technicznego. Na Wykonawcy remontu samojezdnego wózka kontenerowego SMV 4531 TA5 ciąży obowiązek uzyskania zgody właściwej jednostki dozoru technicznego na jego eksploatację. Warunki prowadzenia prac remontowych na terenie Euroterminalu. Miejsce wykonywania remontu i uruchomienia dźwigu kontenerowego SMV przez Wykonawcę musi być zabezpieczone w sposób pewny przed dostaniem się smarów, farb i innych zanieczyszczeń do ziemi oraz wody. Znajdujące się na terenie remontu nad i podziemne uzbrojenie terenu musi być skutecznie chronione przed uszkodzeniem. Przy przeprowadzeniu robót Wykonawcę zobowiązują przepisy zawarte w: - Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie Bezpieczeństwa i Higieny Pracy podczas wykonywania robót. -Ustawie o ochronie przyrody z dnia 16 kwietnia 2004 r., które zostaną udostępnione w razie potrzeby. Wszelkie koszty związane z remontem w tym uzyskanie pomocy technicznej producenta, wykonaniem dodatkowej dokumentacji, transportem z zabezpieczeniem ochrony środowiska, utylizacją odpadów, uzyskaniem wymaganych dokumentów, pozwoleń, zużytych mediów, ponosi Wykonawca w ramach ceny ofertowej określonej w umowie. Ponadto Wykonawca zobowiązany jest do umieszczenia tablicy informacyjnej we właściwym-uzgodnionym miejscu remontu zgodnie z wymaganiami do montażu i rozbiórki tablicy informacyjnej. Wykonawca zobowiązany jest wykonać: a) ustanowienie po przejęciu dźwigu dozoru przez cały czas realizacji remontu, b) utrzymanie placu remontu w należytym porządku, c) usuwanie i utylizację odpadów z terenu remontu na własny koszt, d) uporządkowanie placu remontu po zakończeniu robót i przekazanie go Zamawiającemu w terminie 7 dni od odbioru ostatecznego, e) zrealizowanie robót w sposób i terminach zgodnych z Harmonogramem, f) zapewnienie bezpieczeństwa,zgodnie z BiOZ oraz wyposażenie w sprzęt ochrony pożarowej, g) zaopatrzenie pracowników w ubrania robocze z widoczną nazwą lub znakiem firmy Wykonawcy i podwykonawcy, pozwalającego na identyfikację, h) w przypadku uszkodzenia lub zniszczenia z winy Wykonawcy lub jego podwykonawcy istniejącej substancji budynków, budowli lub urządzeń, doprowadzenie do stanu przed uszkodzeniem lub zniszczeniem na własny koszt. 2

3 II. SPECYFIKACJA SZCZEGÓŁOWA 1.Parametry dotychczasowe: 1.1 Dane ogólne z DTR/paszportu Samojezdny wózek kontenerowy SMV 4531 TA5 nr. fabr.6274 producent SMV Lifttruck AB -rok produkcji 2004r. -nr ewidencyjny dźwig przepracował przy przeładunku kontenerów godzin. -miejsce pracy dźwigu: Euroterminal Sławków - płyta kontenerowa, Sławków, 1.2 Dane techniczne fabryczne: -udźwig nominalny -prędkości nominalna -wysokość podnoszenia 45t 22,5km/h mm -chwytnia zwykła kontenery 20 ; silnik Skania model DI 1246A -rodzaj sterowania cm³ koło sterujące z fotelem operatora -występujące mankamenty w pracy urządzenia Dźwig przepracował godzin kwalifikuje się do remontu kapitalnego. 2.Przewidywany zakres wykonania zamówienia obejmuje: 1. Całkowity demontaż urządzenia. 2. Mycie i weryfikacja części. 3. Regeneracja skrzyni biegów z wymianą: - łożysk, - uszczelnień, - tarcz ciernych, - tarcz stalowych. regeneracja zaworów sterowania skrzynią. 4. Regeneracja układu hydraulicznego z wymianą: - hydroakumulatorów, regeneracja: - pomp układu roboczego z wymianą na nowe kompletów naprawczych, - siłowników podnoszenia wysięgu, 3

4 - siłowników wysuwu spredera. - siłowników układu skrętu - silników obrotu spredera. 5. Wymiana 100 % elastycznych przewodów hydraulicznych. 6. Regeneracja sterowników hydraulicznych. 7. Regeneracja układu hamulcowego. 8. Regeneracja mostu napędowego - z wymianą; - łożysk, - uszczelnień, - tarcz ciernych, - tarcz stalowych, - podkładek regulacyjnych. 9. Regeneracja belki skrętnej z wymianą sworzni i tulejek oraz regeneracja otworów na wymiar nominalny. 10. Regeneracja zespołów kinematycznych wysięgu (tulejowanie, regeneracja otworów). 11. Instalacja elektryczna wymiana na nową. 12. Kabina operatora regeneracja z wymianą: - tapicerki, - uszczelek szyb, - zamków regeneracja fotela operatora 13. Montaż ogrzewania Webasto. 14. Montaż klimatyzacji. 15. Wymiana ogumienia na nowe. 16. Wymiana filtrów, olei, płynów eksploatacyjnych. 17. Prace blacharsko spawalnicze (usunięcie pęknięć, uszkodzonych elementów blacharki oraz ram). 18. Malowanie maszyny. 19. Próby i dopuszczenie maszyny do ruchu. 20. Odbiory, Odbiór końcowy, rozruch i próby ruchowe pod obciążeniem, UDT miejsce płyta kontenerowa. Odbiór ostateczny po dopuszczeniu do eksploatacji przez UDT i przekazanie dokumentacji powykonawczej szczegółowej, zawierającej kosztorys powykonawczy Zamawiającemu wraz z wykazem elementów. Przeszkolenie min. 2 pracowników w obsłudze urządzenia 4

5 3.Parametry po przeprowadzonym remoncie: 3.1 Dane ogólne z DTR/paszportu Samojezdny wózek kontenerowy SMV 4531 TA5 nr. fabr producent SMV Lifttruck AB -rok produkcji 2004r. -nr ewidencyjny miejsce odbioru dźwigu: Euroterminal Sławków - płyta kontenerowa, Sławków, 3.2 Wymagane główne dane techniczne po remoncie- przywrócenie parametrów fabrycznych: -udźwig -prędkości nom. -wysokość podnoszenia I- 45t; II-31t; III-16 t 22,5km/godz mm -chwytnia zwykła kontenery 20 ; silnik Skania model DI 1246A 243KW i cm³ -rodzaj sterowania kabina,koło sterujące z fotelem operatora -pozostałe parametry urządzenia; zgodnie z wymogami DTR, zakresem remontu kapitalnego oraz obowiązujących przepisów w tym zakresie. Sławków, r. 5
