1 INSTRUKCJA OBSŁUGI I KONSERWACJI SUPLEMENT DO INSTRUKCJI ELEKTRYCZNE WCIĄGNIKI LINOWE AS, ASF DLA ELEKTRYCZNYCH WCIĄGNIKÓW LINOWYCH AS7, ASF7 Z SILNIKAMI Z WIRNIKAMI CYLINDRYCZNYMI

2 Spis treści Instrukcja obsługi dla elektrycznych wciągników linowych AS, ASF może być stosowana do elektrycznych wciągników linowych AS7, ASF7 z silnikami z wirnikami cylindrycznymi z wyjątkiem następujących części: Ogólnie o linowych wciągnikach elektrycznych... 3 Kontrola i konserwacja linowego wciągnika elektrycznego Hamulec wciągnika... 4 Wyłącznik przeciążeniowy... 5 Lokalizacja uszkodzeń Co należy zrobić gdy...?... 6 Dane techniczne Klasyfikacja wciągników linowych według grup natężenia pracy zgodnie z normą FEM... 7 Przekroje i długości kabli zasilających... 7 Materiały smarujące... 7 Dane techniczne silnika podnoszenia... 8 Schematy elektryczne Producent zastrzega sobie prawo do wprowadzania zmian. 2

3 Ogólnie o linowych wciągnikach elektrycznych Rysunek poniżej przedstawia elektryczny wciągnik linowy AS7 / ASF7 z silnikiem z wirnikiem cylindrycznym. Z wyjątkiem silnika jego konstrukcja jest identyczna jak konstrukcja dobrze znanych wciągników AS7 / ASF7 z silnikami z wirnikami stożkowymi. Patrz Instrukcja obsługi i konserwacji elektryczne wciągniki linowe AS, ASF. 1 Osłona wentylatora 2 Wentylator 3 Hamulec 4 Silnik z wirnikiem cylindrycznym 3

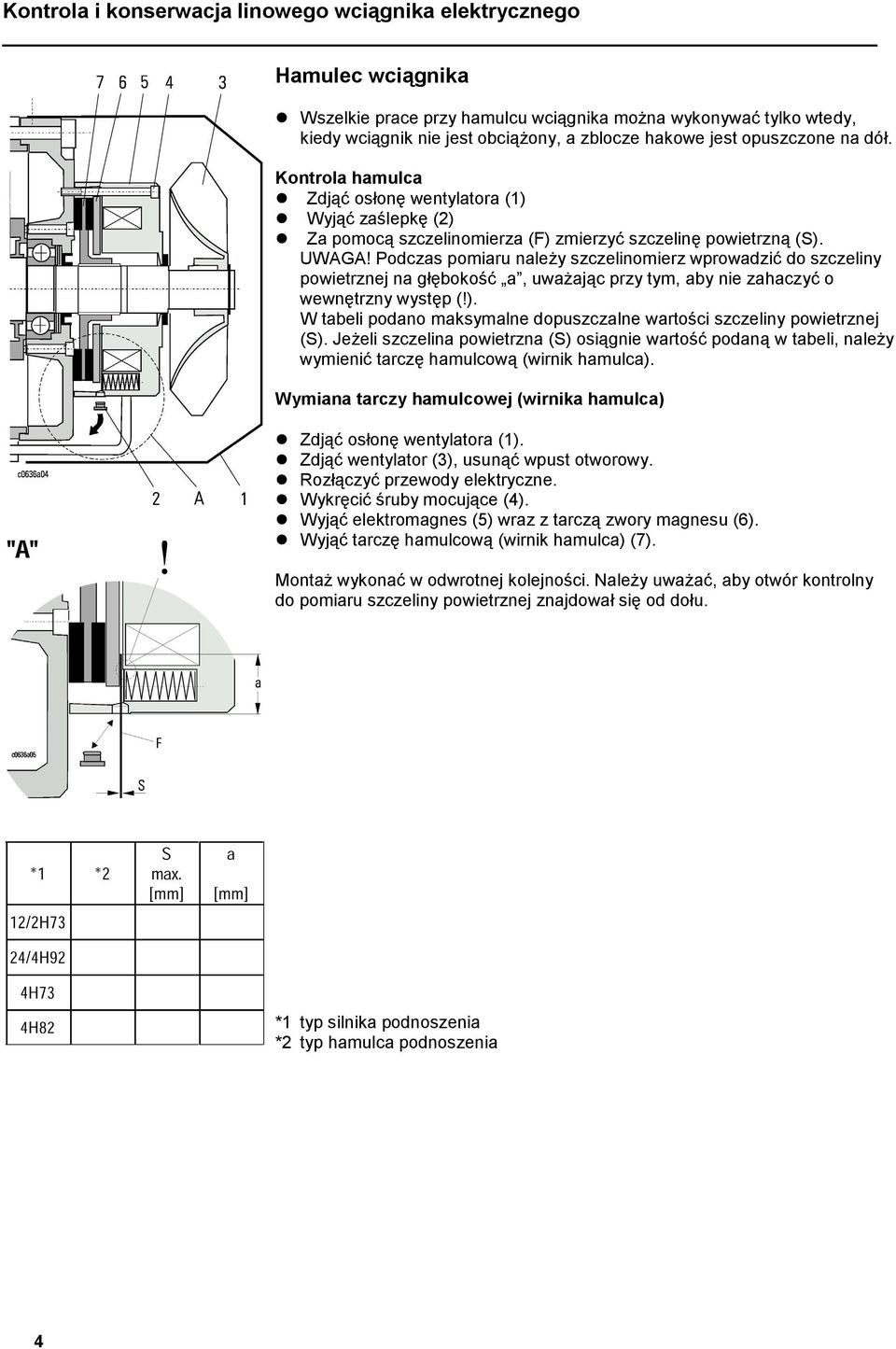

4 Kontrola i konserwacja linowego wciągnika elektrycznego Hamulec wciągnika Wszelkie prace przy hamulcu wciągnika można wykonywać tylko wtedy, kiedy wciągnik nie jest obciążony, a zblocze hakowe jest opuszczone na dół. Kontrola hamulca Zdjąć osłonę wentylatora (1) Wyjąć zaślepkę (2) Za pomocą szczelinomierza (F) zmierzyć szczelinę powietrzną (S). UWAGA! Podczas pomiaru należy szczelinomierz wprowadzić do szczeliny powietrznej na głębokość a, uważając przy tym, aby nie zahaczyć o wewnętrzny występ (!). W tabeli podano maksymalne dopuszczalne wartości szczeliny powietrznej (S). Jeżeli szczelina powietrzna (S) osiągnie wartość podaną w tabeli, należy wymienić tarczę hamulcową (wirnik hamulca). Wymiana tarczy hamulcowej (wirnika hamulca) Zdjąć osłonę wentylatora (1). Zdjąć wentylator (3), usunąć wpust otworowy. Rozłączyć przewody elektryczne. Wykręcić śruby mocujące (4). Wyjąć elektromagnes (5) wraz z tarczą zwory magnesu (6). Wyjąć tarczę hamulcową (wirnik hamulca) (7). Montaż wykonać w odwrotnej kolejności. Należy uważać, aby otwór kontrolny do pomiaru szczeliny powietrznej znajdował się od dołu. *1 typ silnika podnoszenia *2 typ hamulca podnoszenia 4

5 Kontrola i konserwacja linowego wciągnika elektrycznego Wyłącznik przeciążeniowy SLE1 Wyłącznik przeciążeniowy SLE1 i czujnik LHB są regulowane podczas produkcji i ich ustawień nie można zmieniać. Ustawienia fabryczne są zapisane pod pokrywą modułu pomiarowego. Kontrola wyłącznika przeciążeniowego SLE1 Stwierdzenie przeciążenia wciągnika, spowoduje wyłączenie funkcji podnoszenia. Możliwe będzie tylko upuszczenie ciężaru. Podnoszenie będzie niemożliwe do czasu zmniejszenia obciążenia wciągnika. Założyć nominalne obciążenie powiększone o 10% i powoli podnieść ciężar. Po naprężeniu liny wyłącznik przeciążeniowy musi zadziałać. Konserwacja wyłącznika przeciążeniowego SLE1 Wyczyścić, sprawdzić i nasmarować sworzeń prowadzący sprężyny. Wyłącznik przeciążeniowy SMC1 instrukcja obsługi Elektryczne wciągniki linowe - wyposażenie dodatkowe. 5

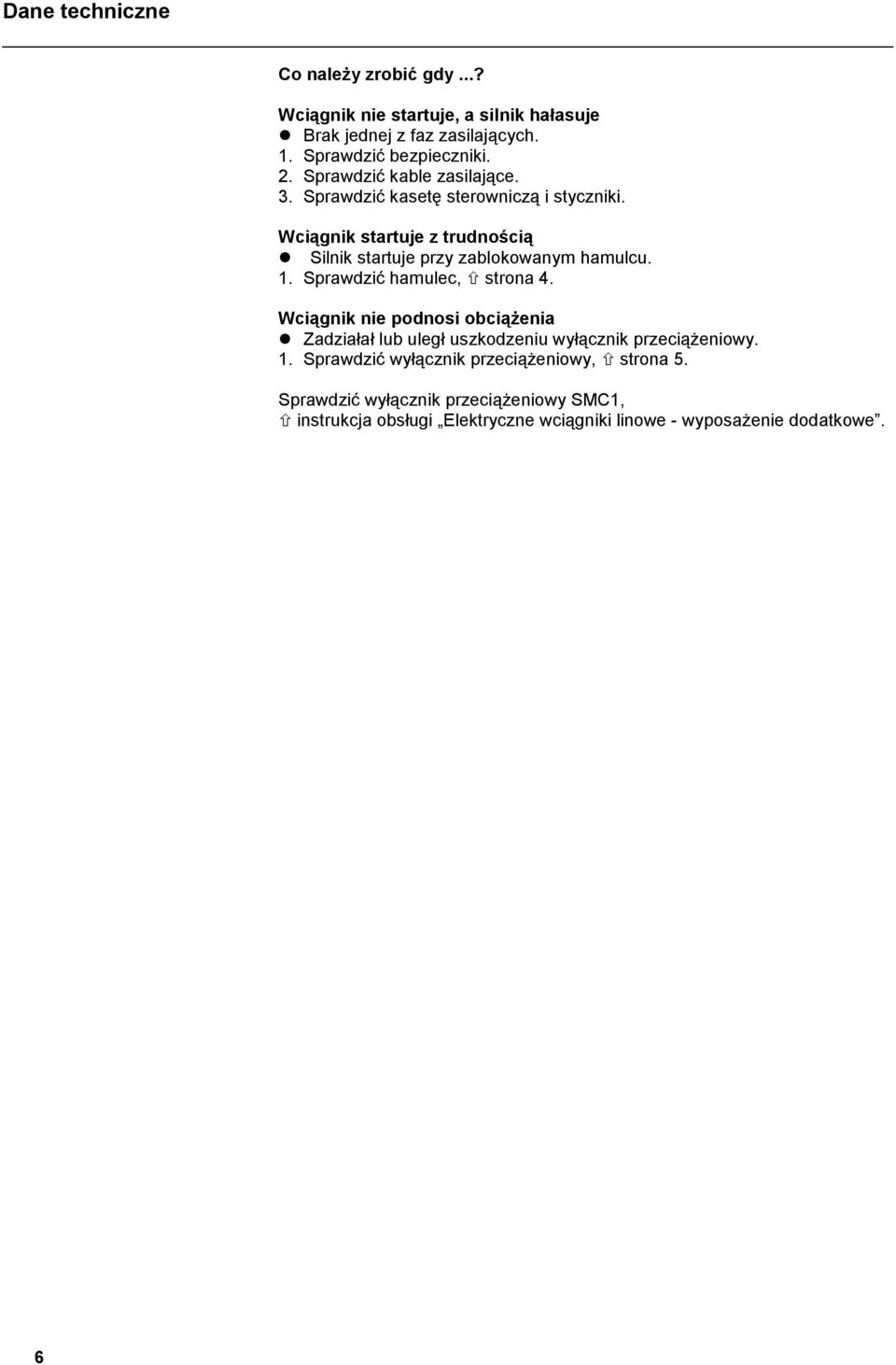

6 Dane techniczne Co należy zrobić gdy...? Wciągnik nie startuje, a silnik hałasuje Brak jednej z faz zasilających. 1. Sprawdzić bezpieczniki. 2. Sprawdzić kable zasilające. 3. Sprawdzić kasetę sterowniczą i styczniki. Wciągnik startuje z trudnością Silnik startuje przy zablokowanym hamulcu. 1. Sprawdzić hamulec, strona 4. Wciągnik nie podnosi obciążenia Zadziałał lub uległ uszkodzeniu wyłącznik przeciążeniowy. 1. Sprawdzić wyłącznik przeciążeniowy, strona 5. Sprawdzić wyłącznik przeciążeniowy SMC1, instrukcja obsługi Elektryczne wciągniki linowe - wyposażenie dodatkowe. 6

7 Dane techniczne Dane techniczne Klasyfikacja wciągników linowych według grup natężenia pracy zgodnie z normą FEM. Przekroje i długości kabli zasilających S = Minimalny przekrój L1 = Maksymalna długość kabla zasilającego dla wciągnika stacjonarnego (spadek napięcia od głównego bezpiecznika U = 5%). L2 = Maksymalna długość kabla zasilającego dla wciągnika z wózkiem jezdnym (spadek napięcia od skrzynki przyłączeniowej na końcu belki jezdnej U = 4%). Podana długość kabla odpowiada długości mierzonej do samego wciągnika. Materiały smarujące Punkty smarowania a, b i d nie występują. *1 typ silnika podnoszenia 7

8 Dane techniczne Dane techniczne silnika podnoszenia 50 Hz, tabela 1 60 Hz, tabela 2 1 Wciągnik Silnik KW % ED c/h 50 Hz Główny bezpiecznik cos V V V phi 240 V 415 V In [A] Ik [A] In [A] Ik [A] In [A] Ik [A] k [A] V Silniki elektryczne są zaprojektowane dla określonych zakresów napięć znamionowych. Dodatkowo zgodnie z normą EN 60034, dla górnej granicy zakresu obowiązuje tolerancja +- 5% wartości napięcia i +- 2% wartości częstotliwości. Dla maksymalnych wartości, dopuszczalna temperatura dla danej klasy temperaturowej może być podwyższona o 10 K. Maksymalne prądy dla danych zakresów napięć znamionowych podane są w tabeli. Prądy silników elektrycznych i wartości bezpieczników: V, 60 Hz = V, 50 Hz V, 60 Hz = V, 50 Hz * Maksymalny prąd przekształtnika częstotliwości. *1 Praca możliwa tylko z specjalnym 12 biegunowym uzwojeniem startowym. *2 Brak 100% ochrony z bezpiecznikami gl/gg, rekomendowane są bezpieczniki półprzewodnikowe gr. *3 Na życzenie. 8

9 Dane techniczne 2 Wciągnik Silnik KW % ED c/h 60 Hz Główny bezpiecznik cos V V V phi 240 V 415 V In [A] Ik [A] In [A] Ik [A] In [A] Ik [A] k [A] V 9

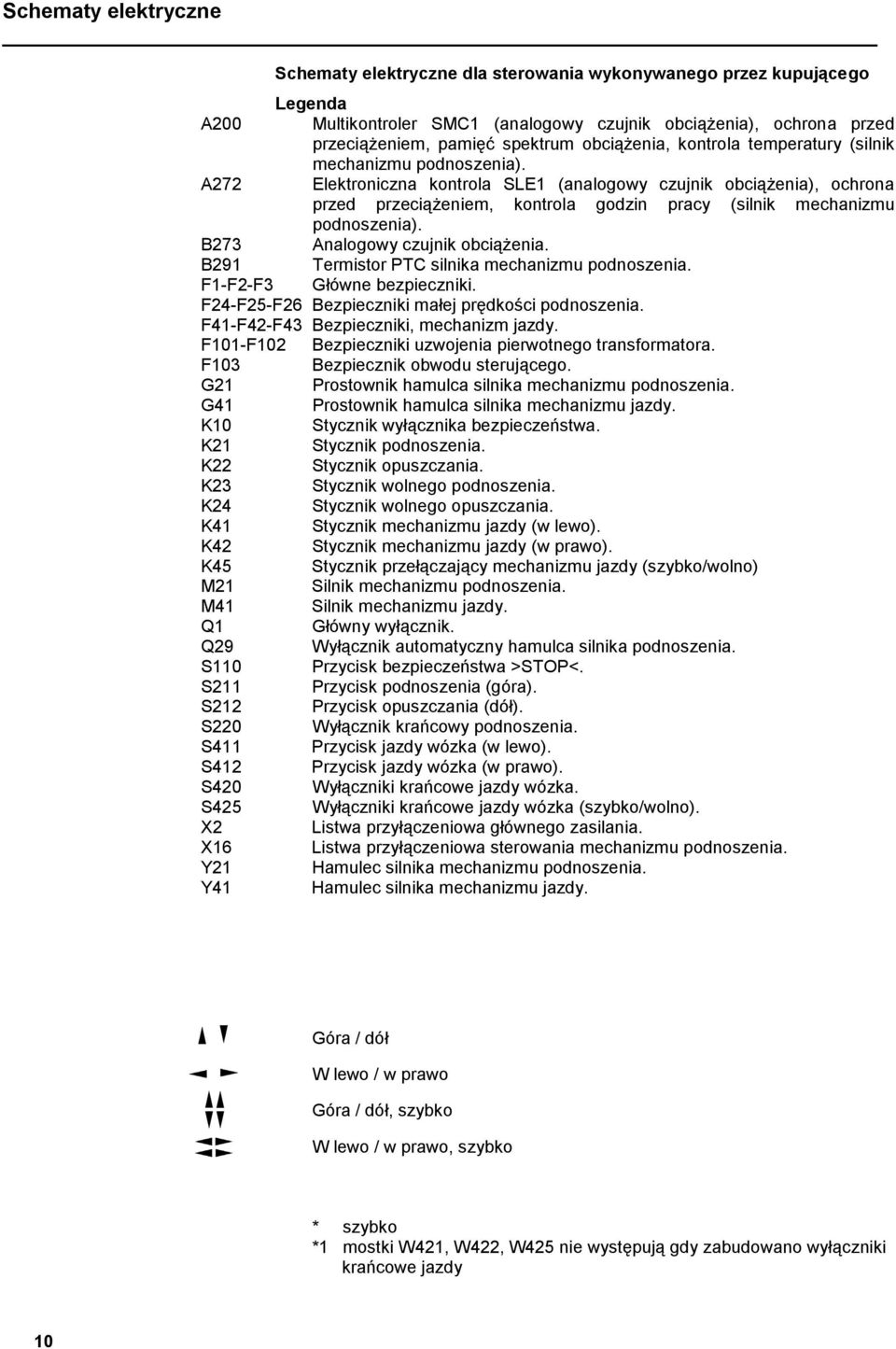

10 Schematy elektryczne Schematy elektryczne dla sterowania wykonywanego przez kupującego Legenda A200 Multikontroler SMC1 (analogowy czujnik obciążenia), ochrona przed przeciążeniem, pamięć spektrum obciążenia, kontrola temperatury (silnik mechanizmu podnoszenia). A272 Elektroniczna kontrola SLE1 (analogowy czujnik obciążenia), ochrona przed przeciążeniem, kontrola godzin pracy (silnik mechanizmu podnoszenia). B273 Analogowy czujnik obciążenia. B291 Termistor PTC silnika mechanizmu podnoszenia. F1-F2-F3 Główne bezpieczniki. F24-F25-F26 Bezpieczniki małej prędkości podnoszenia. F41-F42-F43 Bezpieczniki, mechanizm jazdy. F101-F102 Bezpieczniki uzwojenia pierwotnego transformatora. F103 Bezpiecznik obwodu sterującego. G21 Prostownik hamulca silnika mechanizmu podnoszenia. G41 Prostownik hamulca silnika mechanizmu jazdy. K10 Stycznik wyłącznika bezpieczeństwa. K21 Stycznik podnoszenia. K22 Stycznik opuszczania. K23 Stycznik wolnego podnoszenia. K24 Stycznik wolnego opuszczania. K41 Stycznik mechanizmu jazdy (w lewo). K42 Stycznik mechanizmu jazdy (w prawo). K45 Stycznik przełączający mechanizmu jazdy (szybko/wolno) M21 Silnik mechanizmu podnoszenia. M41 Silnik mechanizmu jazdy. Q1 Główny wyłącznik. Q29 Wyłącznik automatyczny hamulca silnika podnoszenia. S110 Przycisk bezpieczeństwa >STOP<. S211 Przycisk podnoszenia (góra). S212 Przycisk opuszczania (dół). S220 Wyłącznik krańcowy podnoszenia. S411 Przycisk jazdy wózka (w lewo). S412 Przycisk jazdy wózka (w prawo). S420 Wyłączniki krańcowe jazdy wózka. S425 Wyłączniki krańcowe jazdy wózka (szybko/wolno). X2 Listwa przyłączeniowa głównego zasilania. X16 Listwa przyłączeniowa sterowania mechanizmu podnoszenia. Y21 Hamulec silnika mechanizmu podnoszenia. Y41 Hamulec silnika mechanizmu jazdy. Góra / dół W lewo / w prawo Góra / dół, szybko W lewo / w prawo, szybko * szybko *1 mostki W421, W422, W425 nie występują gdy zabudowano wyłączniki krańcowe jazdy 10

11 Schematy elektryczne Schemat podłączenia dla wciągnika z SLE1 Legenda strona 10 11

12 Schematy elektryczne Legenda strona 10 12

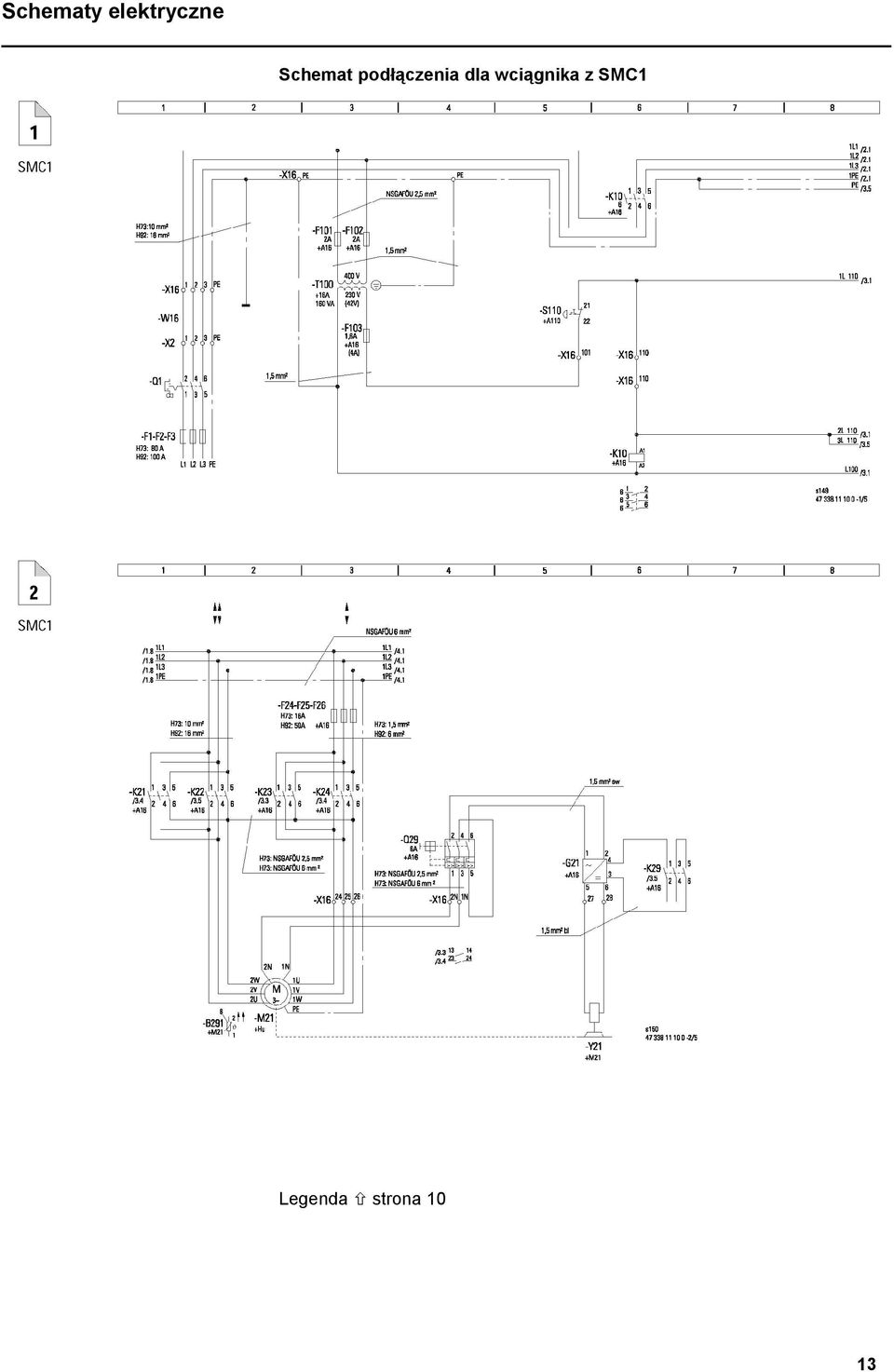

13 Schematy elektryczne Schemat podłączenia dla wciągnika z SMC1 Legenda strona 10 13

14 Schematy elektryczne Legenda strona 10 14
