1 Załącznik nr A do SIWZ I. OPIS PRZEDMIOTU ZAMÓWIENIA I. Przedmiot zamówienia 1. Przedmiotem zamówienia jest dostawa, montaż i uruchomienie kompletnego zespołu pompowego pompy diagonalnej oraz podłączenie do istniejącego rurociągu technologicznego. Przedmiot zamówienia powinien zostać wykonany kompleksowo w formule pod klucz (tj. demontaż starej pompy, dostawa nowego zespołu pompowego, montaż, uruchomienie i prace serwisowe). Nowy zespół pompowy zamontowany będzie w miejscu starej pompy diagonalnej i ma służyć do płukania istniejących filtrów na SUW w Zdunach. 2. Termin realizacji zamówienia: do dnia r. (dotyczy demontażu obecnej pompy i montażu nowej pompy diagonalnej - prace obiektowe, odbiory). 3. Termin wykonania / produkcji pompy diagonalnej (obejmujący m.in.: przygotowanie nowych odlewów wykonanych na specjalne zamówienie, obróbki mechanicznej wszystkich elementów składowych pompy, malowanie, montaż, próba parametrowa, przygotowanie do wysyłki) nie może być dłuższy niż 16 tygodni od podpisania umowy. 4. Wykonawca najpóźniej do końca 16 tygodnia od podpisania umowy zgłasza gotowość do przystąpienia do prac obiektowych, co oznacza, że etap produkcji pompy został zakończony. 5. Wykonawca uzgodni z Zamawiającym terminy prac obiektowych, jednocześnie Zamawiający zastrzega sobie prawo do ich zmiany ze względu na konieczność zwiększenia zapotrzebowania produkcji wody i utrzymania jej odpowiedniej jakości. 6. Po uzgodnieniu terminu prac Wykonawca zobowiązany jest zdemontować istniejącą pompę diagonalną i niezwłocznie rozpocząć montaż nowej pompy diagonalnej w miejscu starej pompy. II. Zakres prac niezbędnych do wykonania przedmiotu zamówienia 7. Demontaż istniejącej pompy diagonalnej 1 szt. 1) Zdemontowaną pompę diagonalną należy przekazać Zamawiającemu, który wskaże miejsce złożenia na terenie SUW Zduny. 2) Zamawiający wymaga, aby demontaż zespołu wirującego (tj. zespół hydrauliczny i tłoczny) w zbiorniku podfiltrowym wody czystej odbywał się tylko w nocy podczas wyłączenia produkcji wody. Pozostałe elementy zespołu pompowego mogą być demontowane w czasie pracy SUW. Prace te nie mogą spowodować ciągłości dostaw wody. 3) Schemat stanu obecnego przedstawia rysunek nr 1. 4) Istniejący stan zespołu pompowego przedstawiają zdjęcia nr 1 5. (podane na rysunkach wymiary mają charakter orientacyjny - są przybliżone) 15

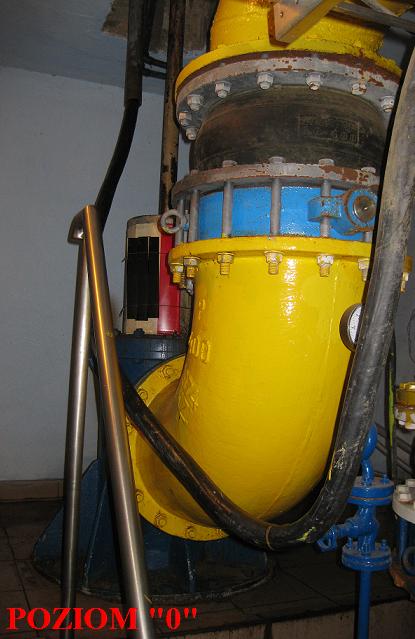

2 Rysunek 1 - schemat stanu obecnego Zdjęcie 1 - strop górny 16

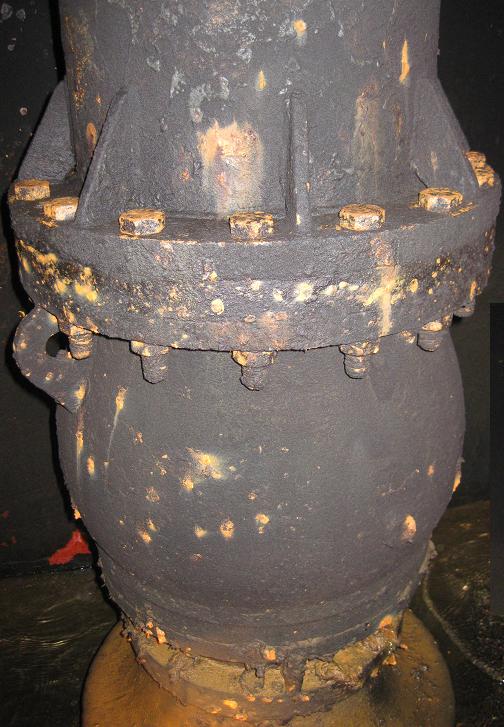

3 Zdjęcie 2 - strop dolny 17

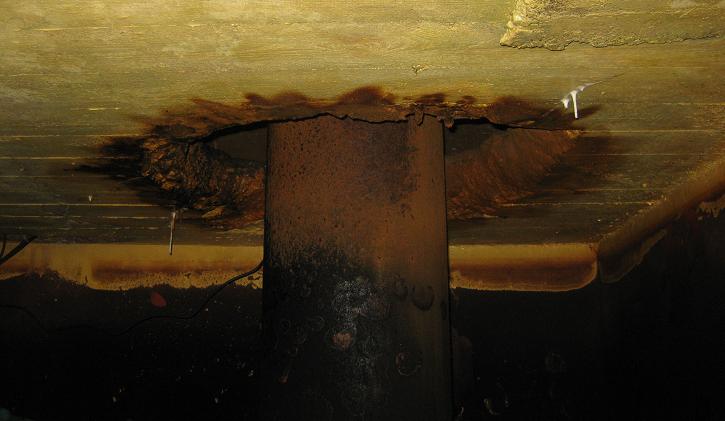

4 Zdjęcie 3 - strop dolny 18

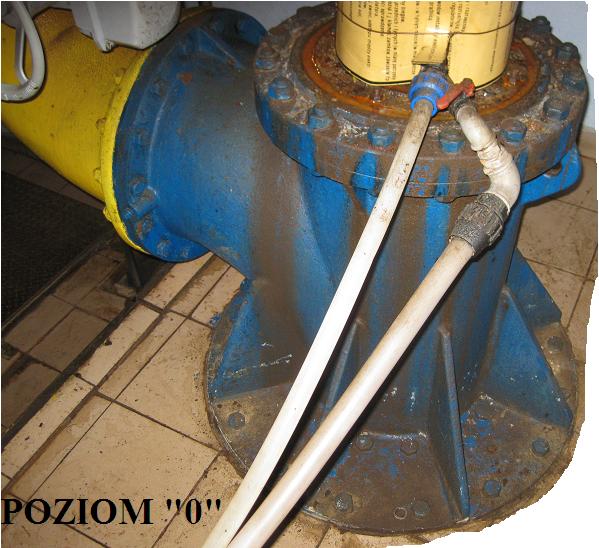

5 Zdjęcie 4 - poziom -1 Zdjęcie 5 - lej wlotowy 2. Dostawa i montaż nowego kompletnego zespołu pompowego pompy wirowej diagonalnej 1 szt. 1) Dostawa fabrycznie nowej pompy diagonalnej na teren SUW w Zdunach (gmina Zduny, powiat krotoszyński, województwo wielkopolskie). 2) Zamawiający wymaga, aby montaż zespołu wirującego (tj. zespół hydrauliczny i tłoczny) w zbiorniku podfiltrowym wody czystej odbywał się tylko w nocy podczas wyłączenia produkcji wody. Pozostałe elementy zespołu pompowego mogą być montowane w czasie pracy SUW. Prace te nie mogą spowodować ciągłości dostaw wody. 3) Zamawiający nie dopuszcza zmiany lokalizacji zabudowy pompy. Wymagane jest aby nowa pompa została dopasowana do posadowienia na istniejącym stanowisku bez konieczności wykonywania zmian budowlanych oraz modernizowania istniejących rurociągów instalacji tłocznej. 4) Wykonawca uwzględni w miarę możliwości wykorzystanie istniejących otworów do mocowania nowego zespołu pompowego. Zamawiający dopuszcza wykonanie nowych 19

6 otworów w celu prawidłowego zamocowania zespołu pompowego, Wykonawca wówczas będzie zobowiązany trwale zabezpieczyć stare otwory. 3. Uruchomienie zespołu pompowego pompy diagonalnej z udziałem serwisu Producenta. 4. Przeszkolenie personelu Zamawiającego w zakresie obsługi urządzenia. 5. Dostarczenie dokumentacji technicznej związanej z pompą diagonalną, tj.: 1) dokumentacji techniczno-ruchowej (DTR) lub instrukcja użycia / montażu w języku polskim w 3 egzemplarzach, w tym jeden egzemplarz w wersji elektronicznej na płycie CD lub innym nośniku zewnętrznym. 2) karty gwarancyjnej; 3) deklaracji zgodności; 4) świadectwa jakości; 5) atest PZH do wody pitnej; 6) wykaz kompletności dostawy; 7) protokołu z próby ruchowej i hydraulicznej pompy na stacji prób Producenta z wyznaczeniem charakterystyk H=f(Q); P=f(Q); ŋ=f(q). Zamawiający zastrzega sobie prawo do uczestnictwa swojego przedstawiciela w próbach parametrowych na autoryzowanej stacji prób Producenta na koszt Wykonawcy. Dokumenty powinny być w języku Polskim. 6. Prace związane z demontażem, montażem i uruchomieniem nowego zespołu pompowego powinny zając maksymalnie 72 godziny. Czas uruchomienia nowej pompy diagonalnej związany jest z technologią płukania istniejących filtrów i nie może być dłuższy niż ww. termin. Na tą okoliczność zostanie spisany Protokół rozpoczęcia i zakończenia prac. III. Wymagania techniczne zespołu pompowego pompy diagonalnej 1) Pompa pionowa, diagonalna, dwustropowa, jednostopniowa z wirnikiem otwartym. 2) Silnik i łożyska przenoszące siłę wzdłużną posadowione na górnym stropie. 3) Wymagane punkty pracy w charakterystyce znamionowej: p1:q=1200 m3/h; H=19m p2: Q=1440m3/h, H=16m -> punkt znamionowy p3: Q=1560 m3/h; H=14m 4. Sprawność pompy w punkcie p2 nie mniejsza niż 75%. 5. Wszystkie punkty pracy powinny znajdować się na tej samej krzywej, nie dopuszcza się układów regulacji (zmiana prędkości obrotowej regulacją kątem nachylenia łopat). 6. Króciec wylotowy DN400mm. 7. Stopień ochrony silnika min. IP Prędkość obrotowa pompy do 1500 obr/min. 9. Wykonanie materiałowe pompy wirnik: brąz wał: stal nierdzewna pozostałe elementy mające kontakt z wodą posiadające atest PZH: żeliwo szare z epoksydem. 13. Zabezpieczenie termiczne uzwojeń i łożysk grzałki antykondensacyjne 14. AKPiA: manometr ze stali nierdzewnej wypełniony gliceryną zanotowany na króćcu tłocznym, czujnik temperatury oleju w korpusie łożyska oporowego, olejowskaz. Uwaga! Zamawiający nie przewiduje wymiany szafy sterowniczej oraz instalacji elektrycznej dla podłączenia nowego zespołu pompowego. IV. Warunki gwarancji i serwis 20
