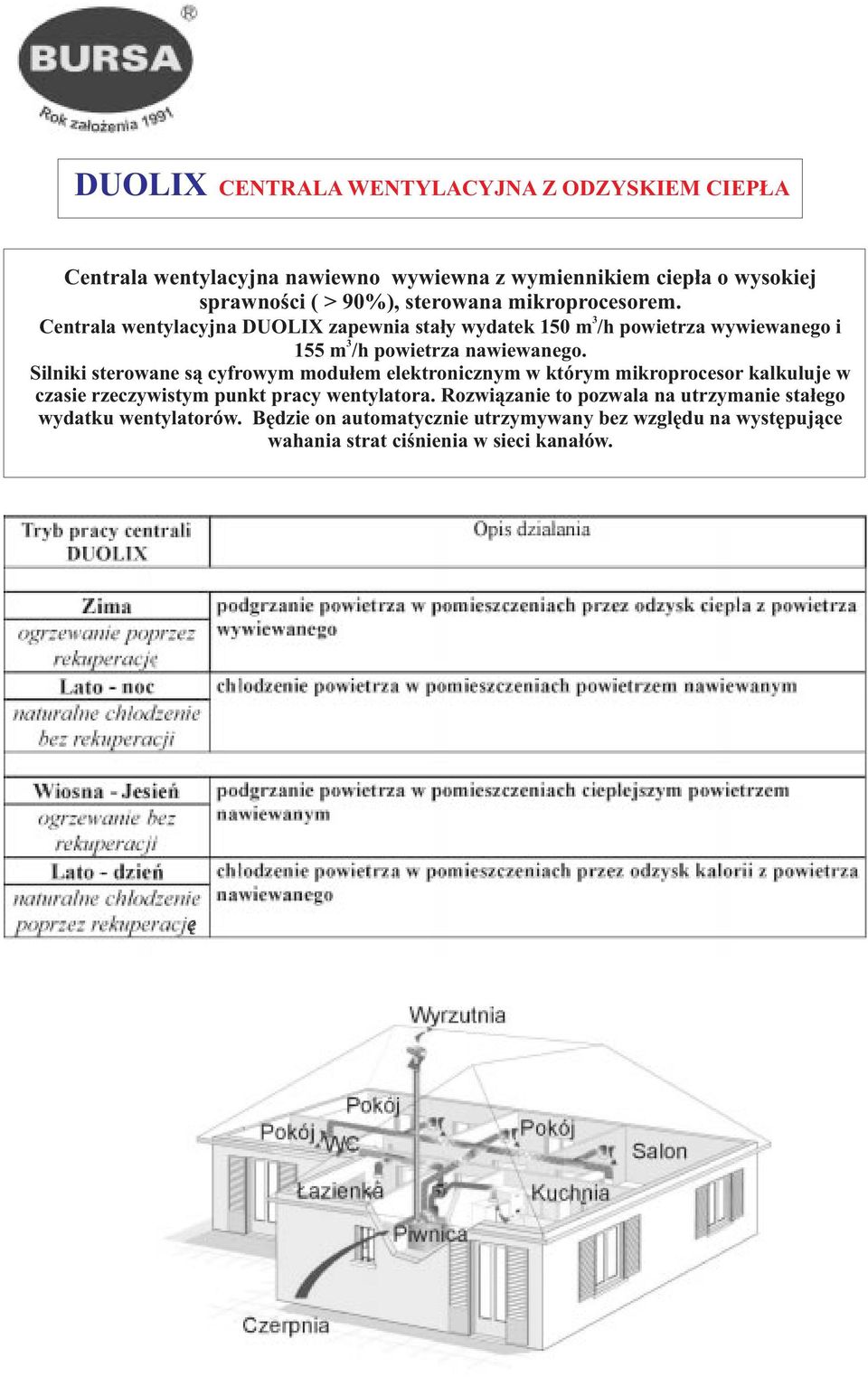

1 DUOLIX CENTRALA WENTYLACYJNA Z ODZYSKIEM CIEP A Centrala wentylacyjna nawiewno wywiewna z wymiennikiem ciep³a o wysokiej sprawnoœci ( > 90%), sterowana mikroprocesorem. Centrala wentylacyjna DUOLIX zapewnia sta³y wydatek 150 m /h powietrza wywiewanego i 155 m /h powietrza nawiewanego. Silniki sterowane s¹ cyfrowym modu³em elektronicznym w którym mikroprocesor kalkuluje w czasie rzeczywistym punkt pracy wentylatora. Rozwi¹zanie to pozwala na utrzymanie sta³ego wydatku wentylatorów. Bêdzie on automatycznie utrzymywany bez wzglêdu na wystêpuj¹ce wahania strat ciœnienia w sieci kana³ów.

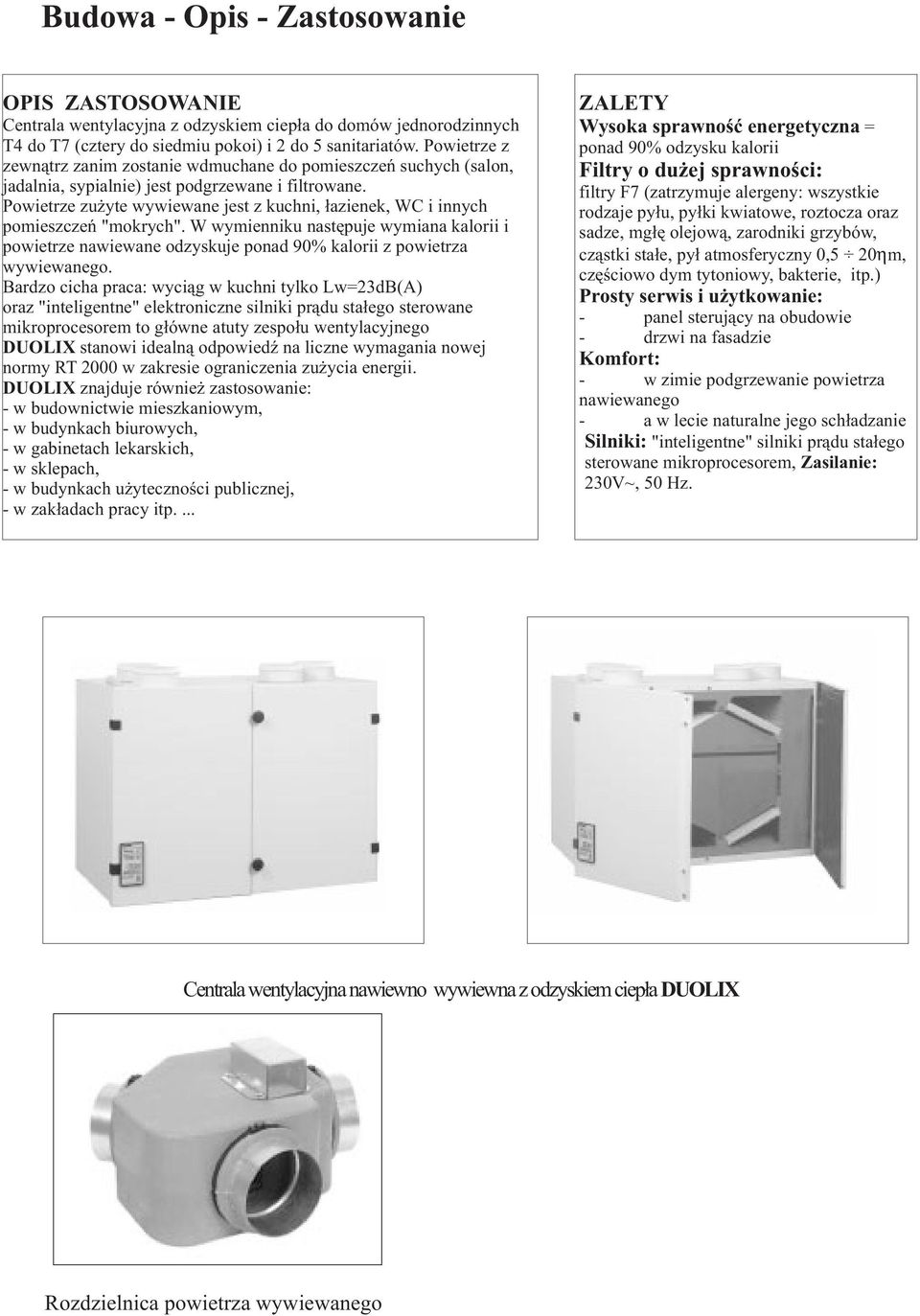

2 Budowa - Opis - Zastosowanie OPIS ZASTOSOWANIE Centrala wentylacyjna z odzyskiem ciep³a do domów jednorodzinnych T4 do T7 (cztery do siedmiu pokoi) i2do5sanitariatów. Powietrze z zewn¹trz zanim zostanie wdmuchane do pomieszczeñ suchych (salon, jadalnia, sypialnie) jest podgrzewane i filtrowane. Powietrze zu yte wywiewane jest z kuchni, ³azienek, WC i innych pomieszczeñ "mokrych". W wymienniku nastêpuje wymiana kalorii i powietrze nawiewane odzyskuje ponad 90% kalorii z powietrza wywiewanego. Bardzo cicha praca: wyci¹g w kuchni tylko Lw=2dB(A) oraz "inteligentne" elektroniczne silniki pr¹du sta³ego sterowane mikroprocesorem to g³ówne atuty zespo³u wentylacyjnego DUOLIX stanowi idealn¹ odpowiedÿ na liczne wymagania nowej normy RT 2000 w zakresie ograniczenia zu ycia energii. DUOLIX znajduje równie zastosowanie: - w budownictwie mieszkaniowym, - w budynkach biurowych, - w gabinetach lekarskich, - w sklepach, - w budynkach u ytecznoœci publicznej, - w zak³adach pracy itp.... ZALETY Wysoka sprawnoœæ energetyczna = ponad 90% odzysku kalorii Filtry o du ej sprawnoœci: filtry F7 (zatrzymuje alergeny: wszystkie rodzaje py³u, py³ki kwiatowe, roztocza oraz sadze, mg³ê olejow¹, zarodniki grzybów, cz¹stki sta³e, py³ atmosferyczny 0,5 20ηm, czêœciowo dym tytoniowy, bakterie, itp.) Prosty serwis i u ytkowanie: - panel steruj¹cy na obudowie - drzwi na fasadzie Komfort: - w zimie podgrzewanie powietrza nawiewanego - a w lecie naturalne jego sch³adzanie Silniki: "inteligentne" silniki pr¹du sta³ego sterowane mikroprocesorem, Zasilanie: 20V~, 50 Hz. Centrala wentylacyjna nawiewno wywiewna z odzyskiem ciep³aduolix Rozdzielnica powietrza wywiewanego

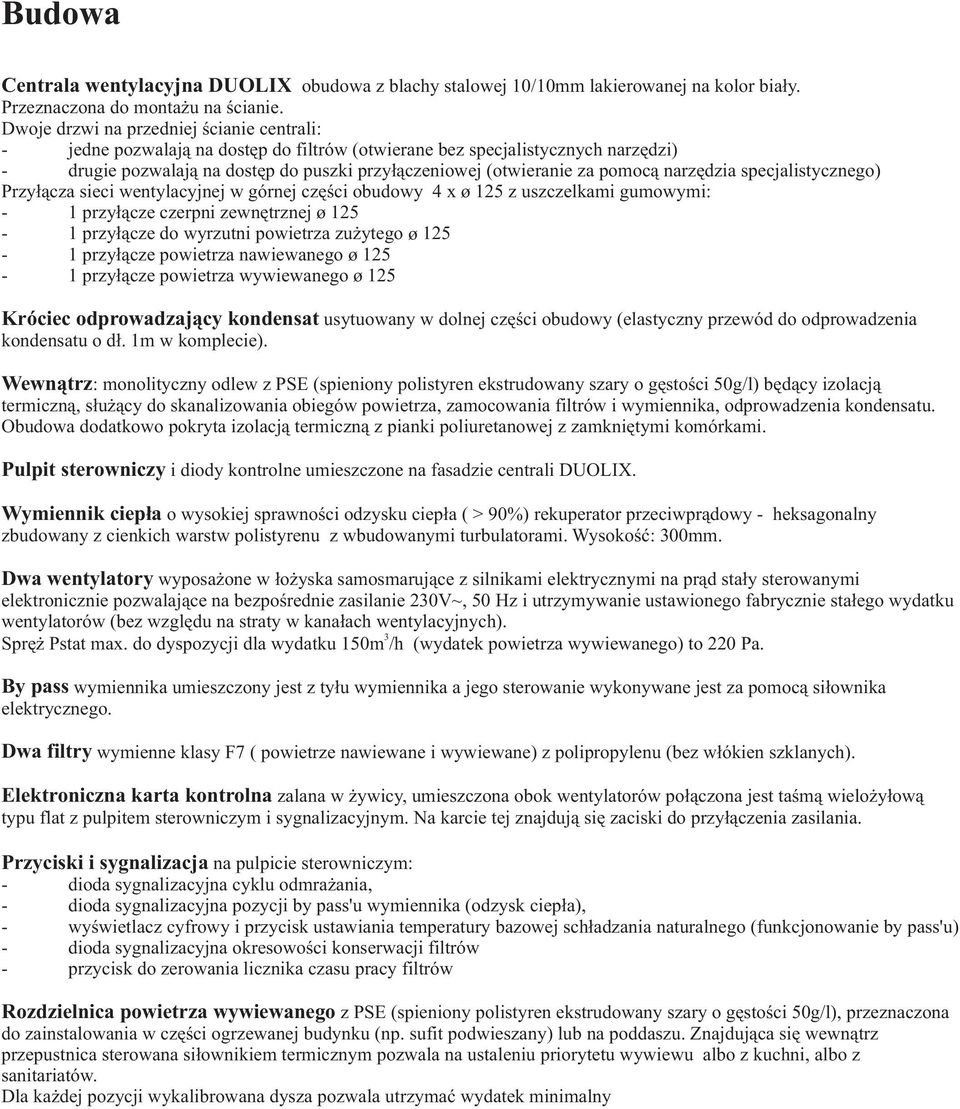

3 Budowa Centrala wentylacyjna DUOLIX obudowa z blachy stalowej 10/10mm lakierowanej na kolor bia³y. Przeznaczona do monta u na œcianie. Dwoje drzwi na przedniej œcianie centrali: - jedne pozwalaj¹ na dostêp do filtrów (otwierane bez specjalistycznych narzêdzi) - drugie pozwalaj¹ na dostêp do puszki przy³¹czeniowej (otwieranie za pomoc¹ narzêdzia specjalistycznego) Przy³¹cza sieci wentylacyjnej w górnej czêœci obudowy 4 x ø 125 z uszczelkami gumowymi: - 1 przy³¹cze czerpni zewnêtrznej ø przy³¹cze do wyrzutni powietrza zu ytego ø przy³¹cze powietrza nawiewanego ø przy³¹cze powietrza wywiewanego ø 125 Króciec odprowadzaj¹cy kondensat usytuowany w dolnej czêœci obudowy (elastyczny przewód do odprowadzenia kondensatu o d³. 1m w komplecie). Wewn¹trz: monolityczny odlew z PSE (spieniony polistyren ekstrudowany szary o gêstoœci 50g/l) bêd¹cy izolacj¹ termiczn¹, s³u ¹cy do skanalizowania obiegów powietrza, zamocowania filtrów i wymiennika, odprowadzenia kondensatu. Obudowa dodatkowo pokryta izolacj¹ termiczn¹ z pianki poliuretanowej z zamkniêtymi komórkami. Pulpit sterowniczy i diody kontrolne umieszczone na fasadzie centrali DUOLIX. Wymiennik ciep³a o wysokiej sprawnoœci odzysku ciep³a ( > 90%) rekuperator przeciwpr¹dowy - heksagonalny zbudowany z cienkich warstw polistyrenu z wbudowanymi turbulatorami. Wysokoœæ: 00mm. Dwa wentylatory wyposa one w ³o yska samosmaruj¹ce z silnikami elektrycznymi na pr¹d sta³y sterowanymi elektronicznie pozwalaj¹ce na bezpoœrednie zasilanie 20V~, 50 Hz i utrzymywanie ustawionego fabrycznie sta³ego wydatku wentylatorów (bez wzglêdu na straty w kana³ach wentylacyjnych). Sprê Pstat max. do dyspozycji dla wydatku 150m /h (wydatek powietrza wywiewanego) to 220 Pa. By pass wymiennika umieszczony jest z ty³u wymiennika a jego sterowanie wykonywane jest za pomoc¹ si³ownika elektrycznego. Dwa filtry wymienne klasy F7 ( powietrze nawiewane i wywiewane) z polipropylenu (bez w³ókien szklanych). Elektroniczna karta kontrolna zalana w ywicy, umieszczona obok wentylatorów po³¹czona jest taœm¹ wielo y³ow¹ typu flat z pulpitem sterowniczym i sygnalizacyjnym. Na karcie tej znajduj¹ siê zaciski do przy³¹czenia zasilania. Przyciski i sygnalizacja na pulpicie sterowniczym: - dioda sygnalizacyjna cyklu odmra ania, - dioda sygnalizacyjna pozycji by pass'u wymiennika (odzysk ciep³a), - wyœwietlacz cyfrowy i przycisk ustawiania temperatury bazowej sch³adzania naturalnego (funkcjonowanie by pass'u) - dioda sygnalizacyjna okresowoœci konserwacji filtrów - przycisk do zerowania licznika czasu pracy filtrów Rozdzielnica powietrza wywiewanego z PSE (spieniony polistyren ekstrudowany szary o gêstoœci 50g/l), przeznaczona do zainstalowania w czêœci ogrzewanej budynku (np. sufit podwieszany) lub na poddaszu. Znajduj¹ca siê wewn¹trz przepustnica sterowana si³ownikiem termicznym pozwala na ustaleniu priorytetu wywiewu albo z kuchni, albo z sanitariatów. Dla ka dej pozycji wykalibrowana dysza pozwala utrzymaæ wydatek minimalny

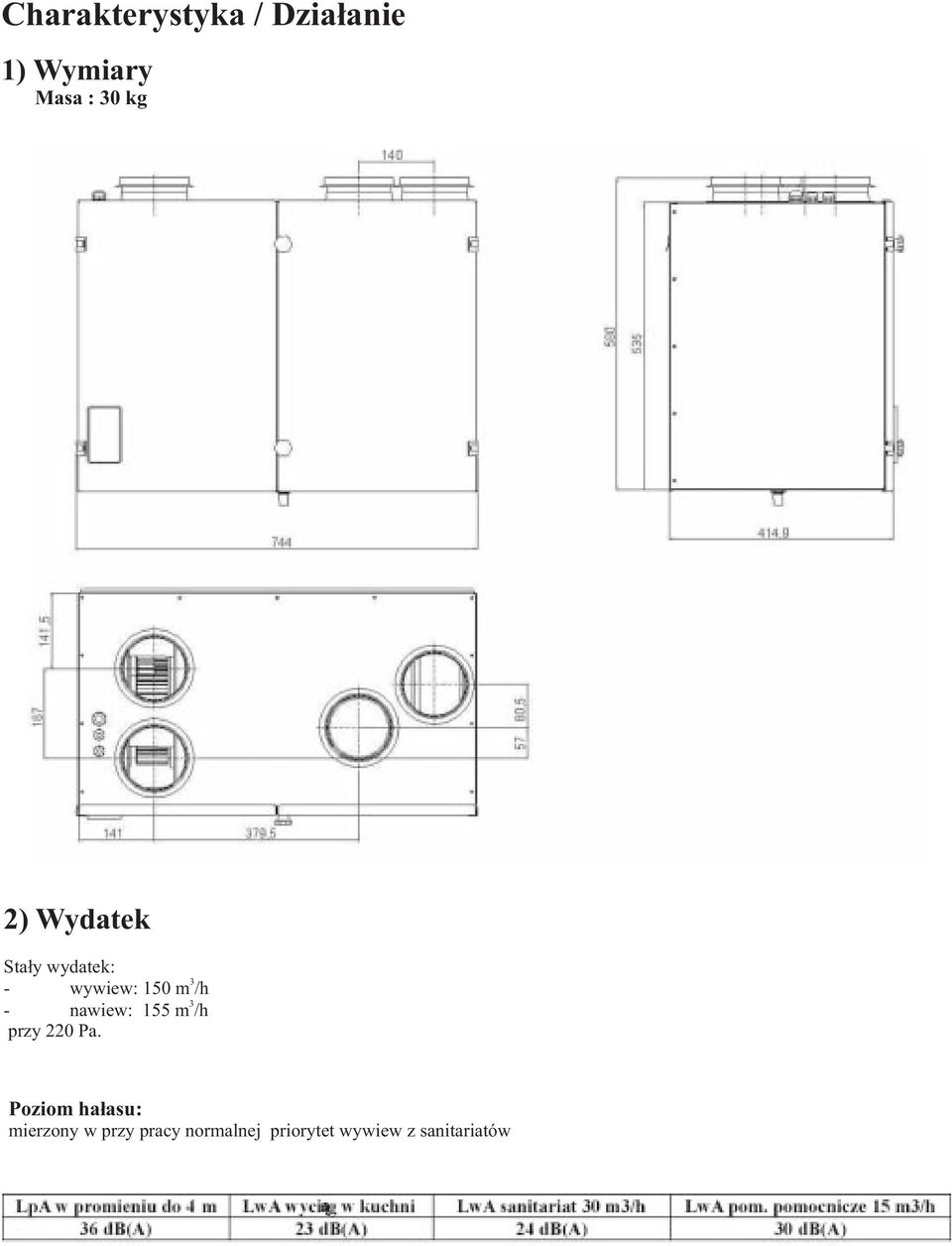

4 Charakterystyka / Dzia³anie 1) Wymiary Masa:0kg 2) Wydatek Sta³y wydatek: - wywiew: 150 m /h - nawiew: 155 m /h przy 220 Pa. Poziom ha³asu: mierzony w przy pracy normalnej priorytet wywiew z sanitariatów

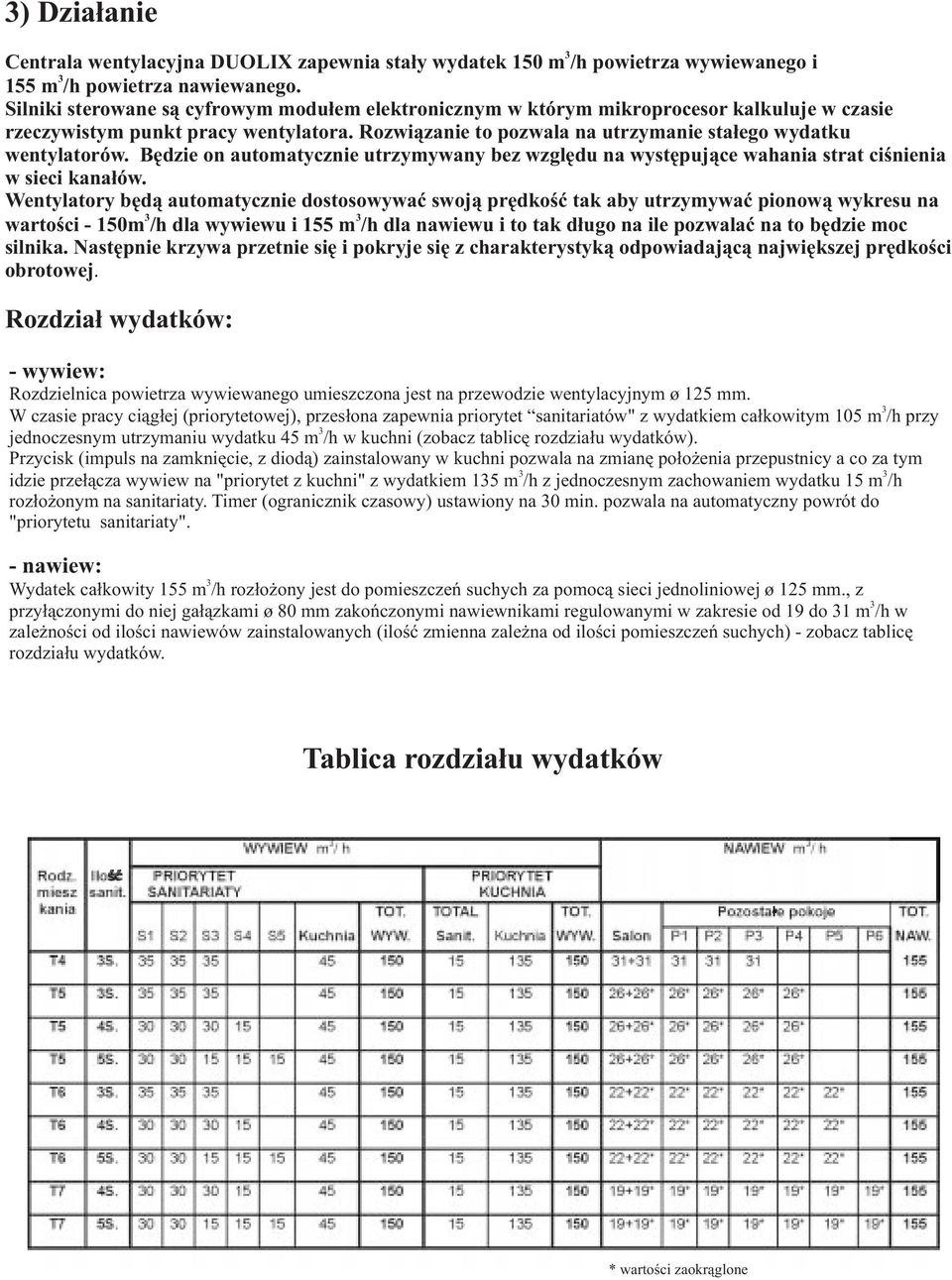

5 ) Dzia³anie Centrala wentylacyjna DUOLIX zapewnia sta³y wydatek 150 m /h powietrza wywiewanego i 155 m /h powietrza nawiewanego. Silniki sterowane s¹ cyfrowym modu³em elektronicznym w którym mikroprocesor kalkuluje w czasie rzeczywistym punkt pracy wentylatora. Rozwi¹zanie to pozwala na utrzymanie sta³ego wydatku wentylatorów. Bêdzie on automatycznie utrzymywany bez wzglêdu na wystêpuj¹ce wahania strat ciœnienia w sieci kana³ów. Wentylatory bêd¹ automatycznie dostosowywaæ swoj¹ prêdkoœæ tak aby utrzymywaæ pionow¹ wykresu na wartoœci - 150m /h dla wywiewu i 155 m /h dla nawiewu i to tak d³ugo na ile pozwalaæ na to bêdzie moc silnika. Nastêpnie krzywa przetnie siê i pokryje siê z charakterystyk¹ odpowiadaj¹c¹ najwiêkszej prêdkoœci obrotowej. Rozdzia³ wydatków: - wywiew: Rozdzielnica powietrza wywiewanego umieszczona jest na przewodzie wentylacyjnym ø 125 mm. W czasie pracy ci¹g³ej (priorytetowej), przes³ona zapewnia priorytet sanitariatów" z wydatkiem ca³kowitym 105 m /h przy jednoczesnym utrzymaniu wydatku 45 m /h w kuchni (zobacz tablicê rozdzia³u wydatków). Przycisk (impuls na zamkniêcie, z diod¹) zainstalowany w kuchni pozwala na zmianê po³o enia przepustnicy a co za tym idzie prze³¹cza wywiew na "priorytet z kuchni" z wydatkiem 15 m /h z jednoczesnym zachowaniem wydatku 15 m /h roz³o onym na sanitariaty. Timer (ogranicznik czasowy) ustawiony na 0 min. pozwala na automatyczny powrót do "priorytetu sanitariaty". - nawiew: Wydatek ca³kowity 155 m /h roz³o ony jest do pomieszczeñ suchych za pomoc¹ sieci jednoliniowej ø 125 mm., z przy³¹czonymi do niej ga³¹zkami ø 80 mm zakoñczonymi nawiewnikami regulowanymi w zakresie od 19 do 1 m /h w zale noœci od iloœci nawiewów zainstalowanych (iloœæ zmienna zale na od iloœci pomieszczeñ suchych) - zobacz tablicê rozdzia³u wydatków. Tablica rozdzia³u wydatków * wartoœci zaokr¹glone

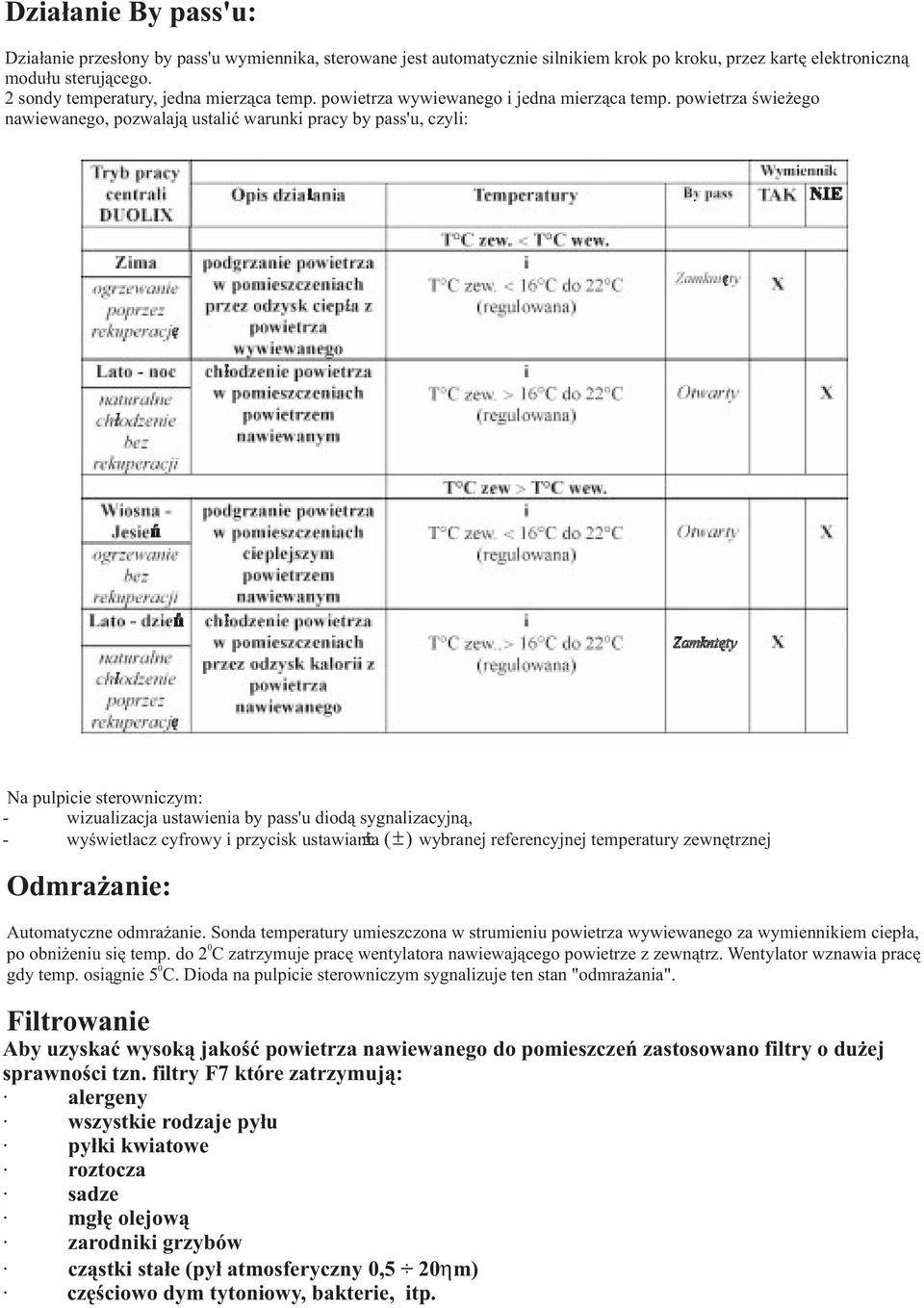

6 Dzia³anie By pass'u: Dzia³anie przes³ony by pass'u wymiennika, sterowane jest automatycznie silnikiem krok po kroku, przez kartê elektroniczn¹ modu³u steruj¹cego. 2 sondy temperatury, jedna mierz¹ca temp. powietrza wywiewanego i jedna mierz¹ca temp. powietrza œwie ego nawiewanego, pozwalaj¹ ustaliæ warunki pracy by pass'u, czyli: Na pulpicie sterowniczym: - wizualizacja ustawienia by pass'u diod¹ sygnalizacyjn¹, - wyœwietlacz cyfrowy i przycisk ustawiania ± ( ± ) wybranej referencyjnej temperatury zewnêtrznej Odmra anie: Automatyczne odmra anie. Sonda temperatury umieszczona w strumieniu powietrza wywiewanego za wymiennikiem ciep³a, 0 po obni eniu siê temp. do 2 C zatrzymuje pracê wentylatora nawiewaj¹cego powietrze z zewn¹trz. Wentylator wznawia pracê 0 gdy temp. osi¹gnie 5 C. Dioda na pulpicie sterowniczym sygnalizuje ten stan "odmra ania". Filtrowanie Aby uzyskaæ wysok¹ jakoœæ powietrza nawiewanego do pomieszczeñ zastosowano filtry o du ej sprawnoœci tzn. filtry F7 które zatrzymuj¹: alergeny wszystkie rodzaje py³u py³ki kwiatowe roztocza sadze mg³ê olejow¹ zarodniki grzybów cz¹stki sta³e (py³ atmosferyczny 0,5 20ηm) czêœciowo dym tytoniowy, bakterie, itp.

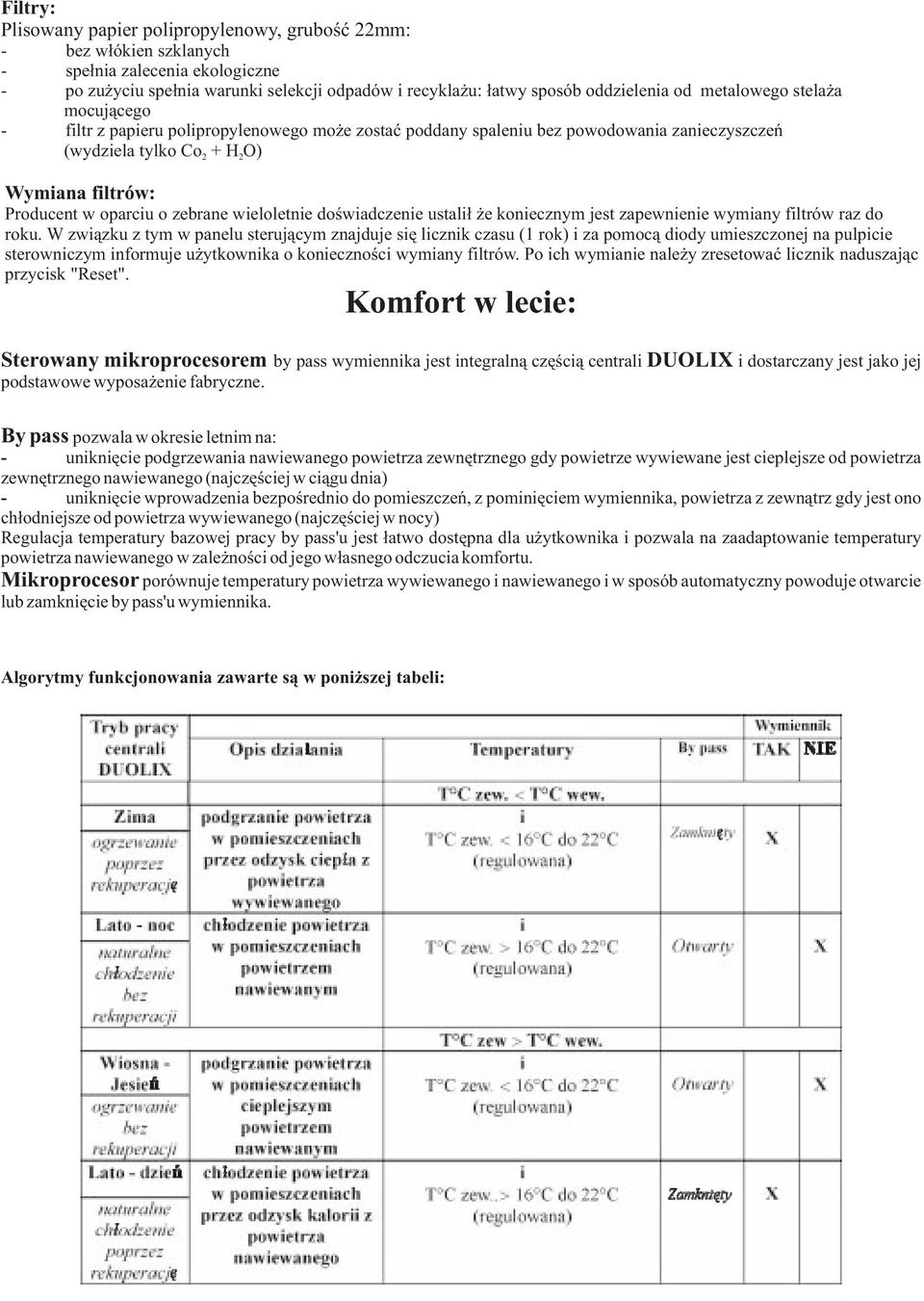

7 Filtry: Plisowany papier polipropylenowy, gruboœæ 22mm: - bez w³ókien szklanych - spe³nia zalecenia ekologiczne - po zu yciu spe³nia warunki selekcji odpadów i recykla u: ³atwy sposób oddzielenia od metalowego stela a mocuj¹cego - filtr z papieru polipropylenowego mo e zostaæ poddany spaleniu bez powodowania zanieczyszczeñ (wydziela tylko Co + H O) 2 2 Wymiana filtrów: Producent w oparciu o zebrane wieloletnie doœwiadczenie ustali³ e koniecznym jest zapewnienie wymiany filtrów raz do roku. W zwi¹zku z tym w panelu steruj¹cym znajduje siê licznik czasu (1 rok) i za pomoc¹ diody umieszczonej na pulpicie sterowniczym informuje u ytkownika o koniecznoœci wymiany filtrów. Po ich wymianie nale y zresetowaæ licznik naduszaj¹c przycisk "Reset". Komfort w lecie: Sterowany mikroprocesorem by pass wymiennika jest integraln¹ czêœci¹ centrali DUOLIX i dostarczany jest jako jej podstawowe wyposa enie fabryczne. By pass pozwala w okresie letnim na: - unikniêcie podgrzewania nawiewanego powietrza zewnêtrznego gdy powietrze wywiewane jest cieplejsze od powietrza zewnêtrznego nawiewanego (najczêœciej w ci¹gu dnia) - unikniêcie wprowadzenia bezpoœrednio do pomieszczeñ, z pominiêciem wymiennika, powietrza z zewn¹trz gdy jest ono ch³odniejsze od powietrza wywiewanego (najczêœciej w nocy) Regulacja temperatury bazowej pracy by pass'u jest ³atwo dostêpna dla u ytkownika i pozwala na zaadaptowanie temperatury powietrza nawiewanego w zale noœci od jego w³asnego odczucia komfortu. Mikroprocesor porównuje temperatury powietrza wywiewanego i nawiewanego i w sposób automatyczny powoduje otwarcie lub zamkniêcie by pass'u wymiennika. Algorytmy funkcjonowania zawarte s¹ w poni szej tabeli:

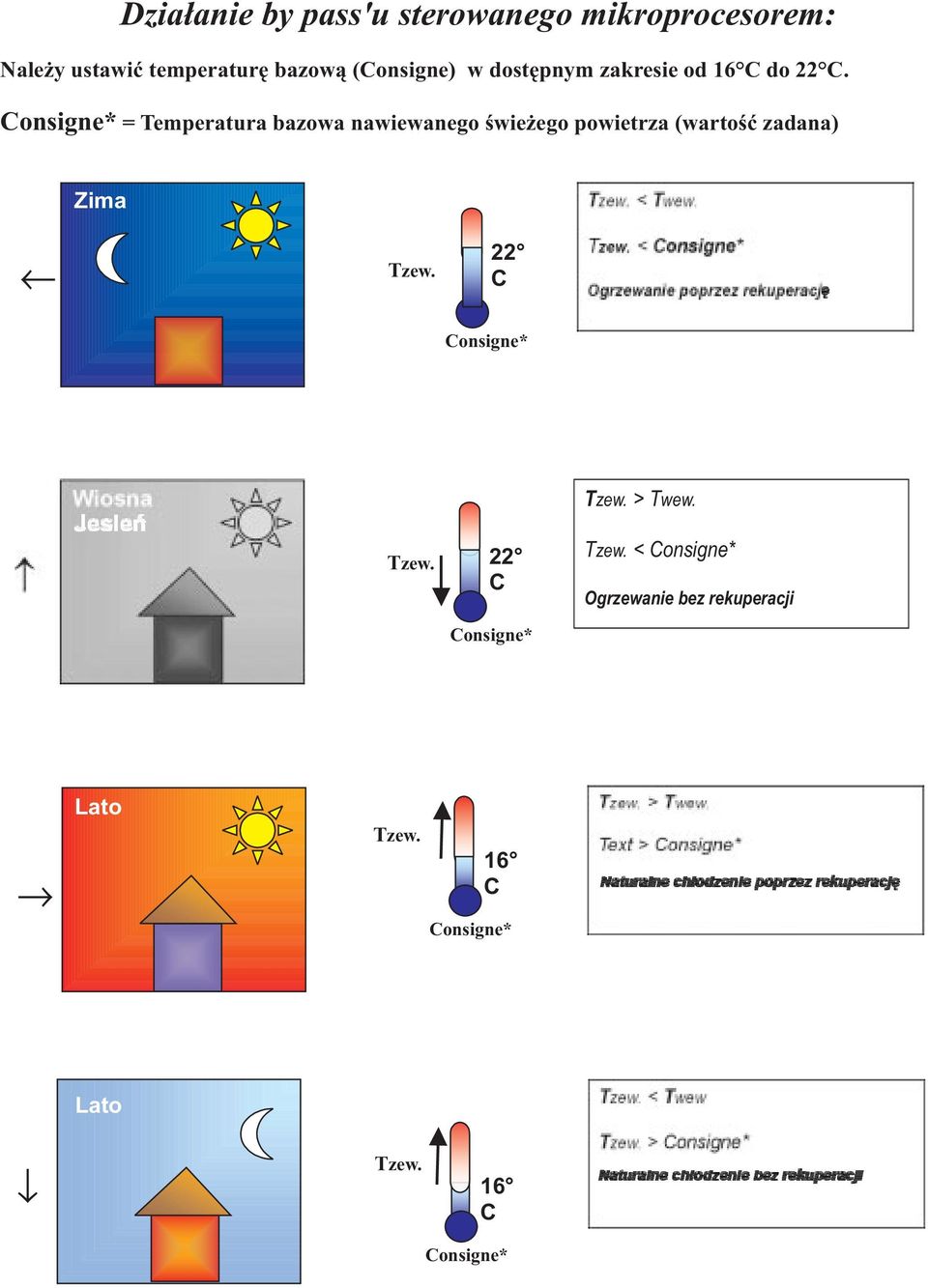

8 Dzia³anie by pass'u sterowanego mikroprocesorem: Nale y ustawiæ temperaturê bazow¹ (Consigne) w dostêpnym zakresie od 16 C do 22 C. Consigne* = Temperatura bazowa nawiewanego œwie ego powietrza (wartoœæ zadana) Zima Tzew. 22 C Consigne* Tzew. 22 C Consigne* Tzew. >Twew. Tzew. < Consigne* Ogrzewanie bez rekuperacji Lato Tzew. 16 C Consigne* Lato Tzew. 16 C Consigne*

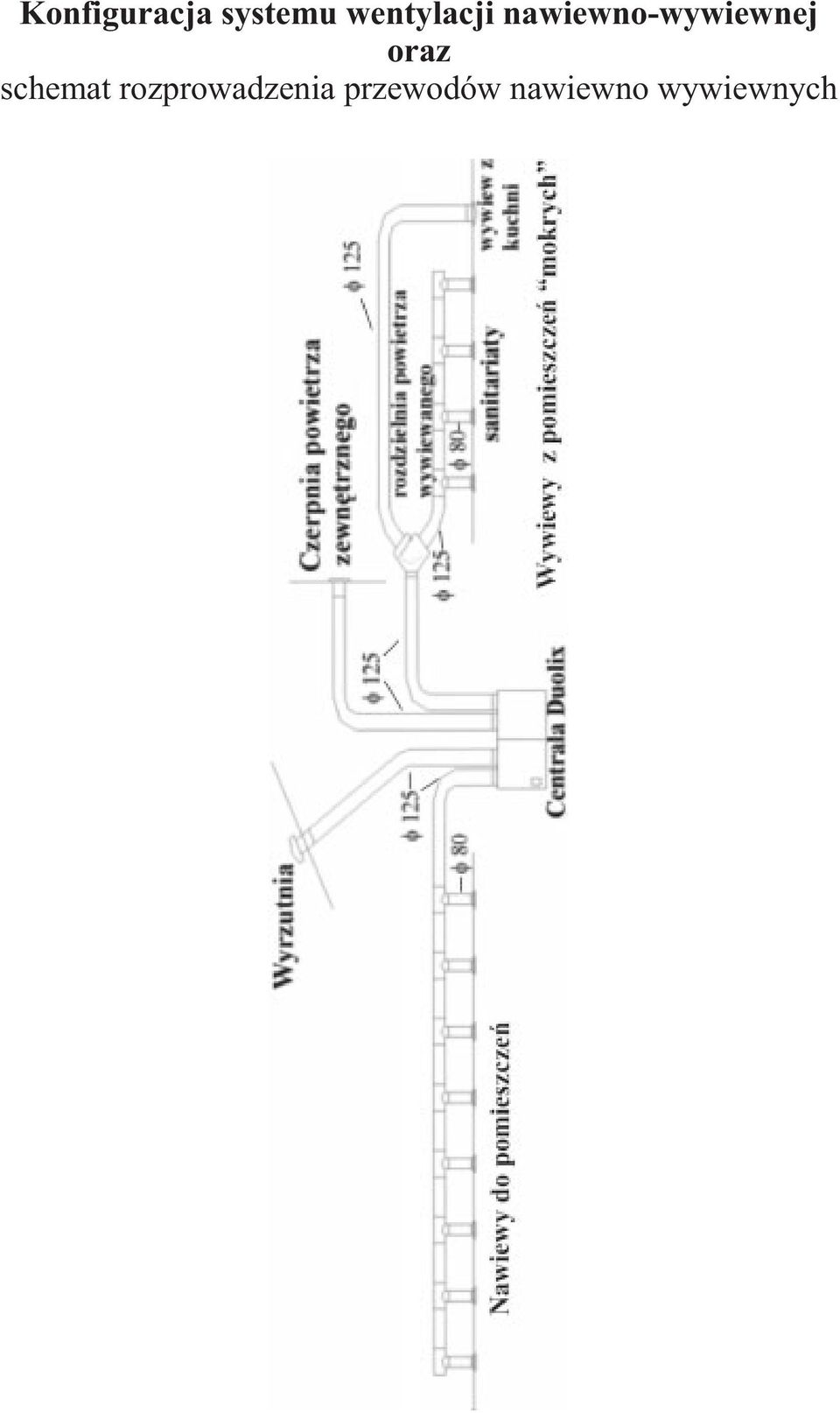

9 Konfiguracja systemu wentylacji nawiewno-wywiewnej oraz schemat rozprowadzenia przewodów nawiewno wywiewnych

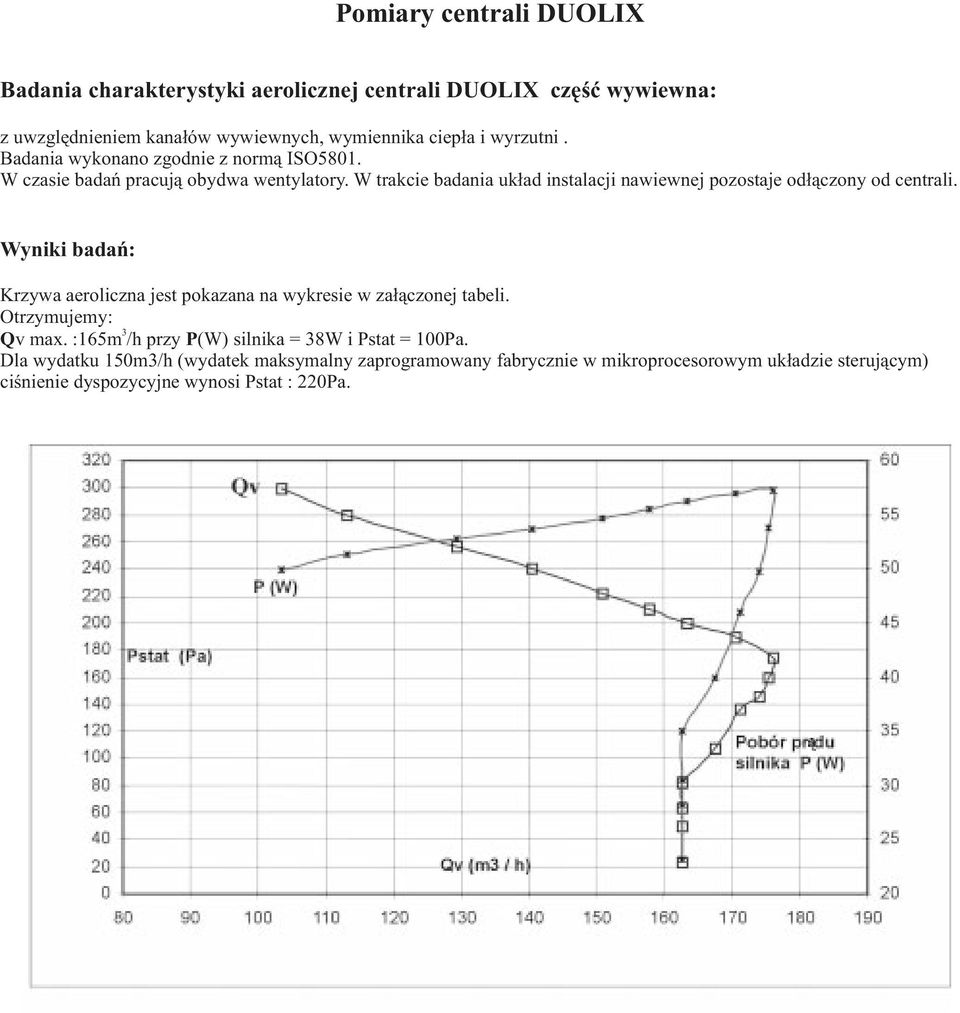

10 Pomiary centrali DUOLIX Badania charakterystyki aerolicznej centrali DUOLIX czêœæ wywiewna: z uwzglêdnieniem kana³ów wywiewnych, wymiennika ciep³a i wyrzutni. Badania wykonano zgodnie z norm¹ ISO5801. W czasie badañ pracuj¹ obydwa wentylatory. W trakcie badania uk³ad instalacji nawiewnej pozostaje od³¹czony od centrali. Wyniki badañ: Krzywa aeroliczna jest pokazana na wykresie w za³¹czonej tabeli. Otrzymujemy: Qv max. :165m /h przy P(W) silnika = 8W i Pstat = 100Pa. Dla wydatku 150m/h (wydatek maksymalny zaprogramowany fabrycznie w mikroprocesorowym uk³adzie steruj¹cym) ciœnienie dyspozycyjne wynosi Pstat : 220Pa.

11 Pomiary centrali DUOLIX Badania charakterystyki aerolicznej centrali DUOLIX czêœæ nawiewna: z uwzglêdnieniem kana³ów nawiewnych, wymiennika ciep³a i czerpni. Badania wykonano zgodnie z norm¹ ISO5801. W czasie badañ pracuj¹ obydwa wentylatory. W trakcie badania uk³ad instalacji wywiewnej pozostaje od³¹czony od centrali. Wyniki badañ: Krzywa aeroliczna jest pokazana na wykresie w za³¹czonej tabeli. Otrzymujemy: Qv max. :165m /h przy P(W) silnika = 8W i Pstat = 100Pa. Dla wydatku 155m/h (wydatek maksymalny zaprogramowany fabrycznie w mikroprocesorowym uk³adzie steruj¹cym) ciœnienie dyspozycyjne wynosi Pstat : 220Pa.
