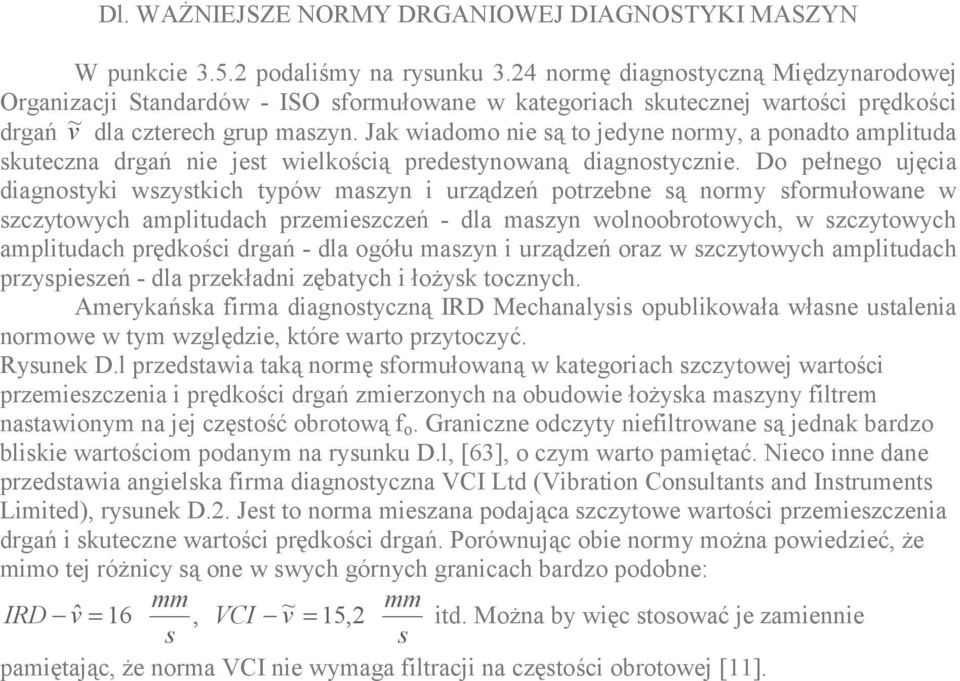

1 Dl. WAŻNIEJSZE NORMY DRGANIOWEJ DIAGNOSTYKI MASZYN W punkcie podaliśmy na ryunku 3.24 normę diagnotyczną Międzynarodowej Organizacji Standardów - ISO formułowane w kategoriach kutecznej wartości prędkości drgań v ~ dla czterech grup mazyn. Jak wiadomo nie ą to jedyne normy, a ponadto amplituda kuteczna drgań nie jet wielkością predetynowaną diagnotycznie. Do pełnego ujęcia diagnotyki wzytkich typów mazyn i urządzeń potrzebne ą normy formułowane w zczytowych amplitudach przemiezczeń - dla mazyn wolnoobrotowych, w zczytowych amplitudach prędkości drgań - dla ogółu mazyn i urządzeń oraz w zczytowych amplitudach przypiezeń - dla przekładni zębatych i łożyk tocznych. Amerykańka firma diagnotyczną IRD Mechanalyi opublikowała włane utalenia normowe w tym względzie, które warto przytoczyć. Ryunek D.l przedtawia taką normę formułowaną w kategoriach zczytowej wartości przemiezczenia i prędkości drgań zmierzonych na obudowie łożyka mazyny filtrem natawionym na jej czętość obrotową f o. Graniczne odczyty niefiltrowane ą jednak bardzo blikie wartościom podanym na ryunku D.l, [63], o czym warto pamiętać. Nieco inne dane przedtawia angielka firma diagnotyczna VCI Ltd (Vibration Conultant and Intrument Limited), ryunek D.2. Jet to norma miezana podająca zczytowe wartości przemiezczenia drgań i kuteczne wartości prędkości drgań. Porównując obie normy można powiedzieć, że mimo tej różnicy ą one w wych górnych granicach bardzo podobne: mm mm IRD vˆ = 16, VCI v~ = 15, 2 itd. Można by więc toować je zamiennie pamiętając, że norma VCI nie wymaga filtracji na czętości obrotowej [11].

Jak wiadomo nie ą to jedyne normy, a ponadto amplituda kuteczna drgań nie jet wielkością predetynowaną diagnotycznie.

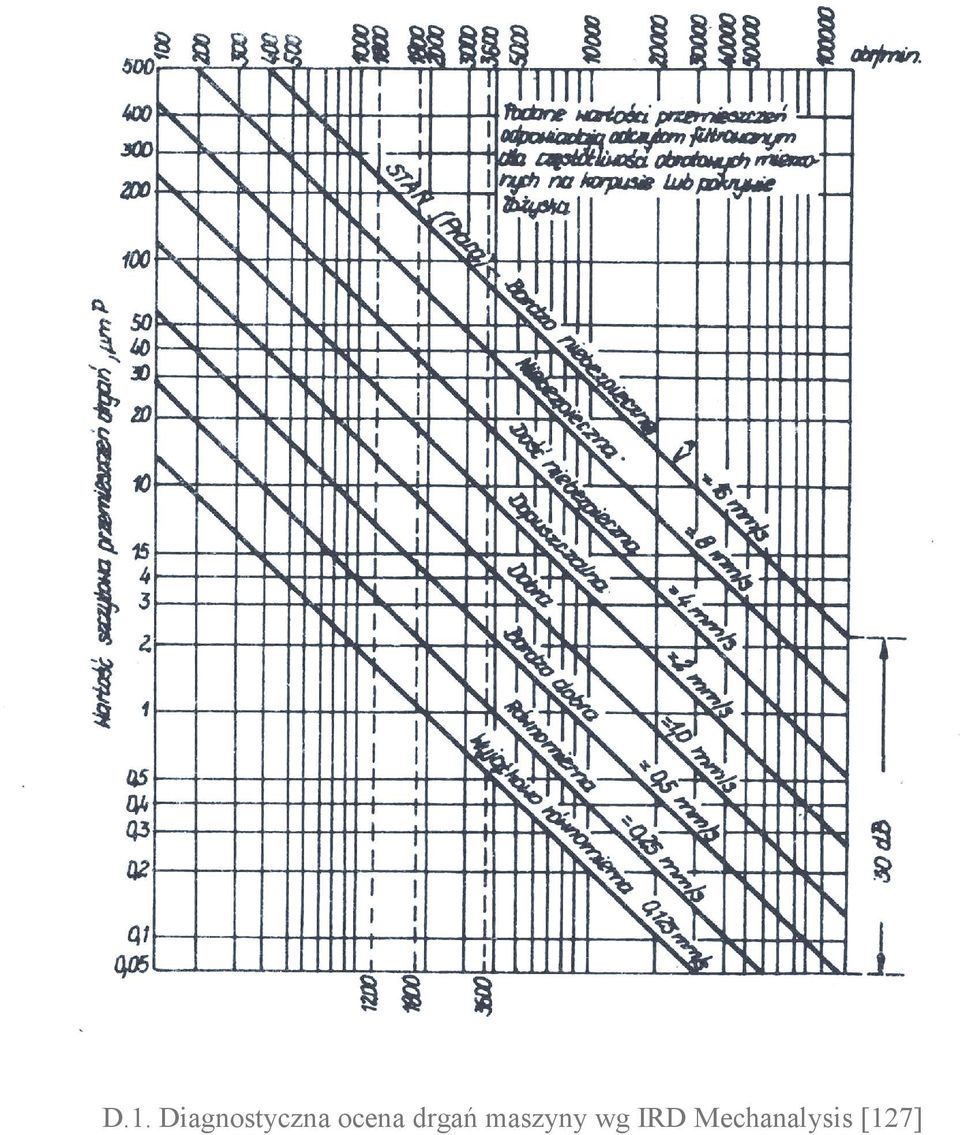

2 D.1. Diagnotyczna ocena drgań mazyny wg IRD Mechanalyi [127]

3 Ry.D.2. Drganiowe tany graniczne mazyny wg utaleń firmy angielkiej VCI Ltd [11] Dla mazyn wyokoobrotowych, łożyk tocznych i przekładni korzytne jet diagnozować wg odczytów przypiezeń. Ryunek D.3 podaje utalenia w tym względzie toowane przez firmę IRD Mechanalyi. Jak widać, daje ona możliwości poługiwania ię zczytowymi wartościami prędkości bądź przypiezenia przy utalaniu drganiowego tanu mazyny. Kolejne utalenia normowe przedtawione w kategoriach prędkości drgań pokazano na ryunku D.4. Jet to rozzerzenie normy ISO 2372 na mazyny duże i ciężkie, i jak zwykle dla ISO podane w kutecznych amplitudach prędkości drgań. Najbardziej uniweralne ocenę drgań mazyn przedtawia norma podana przez Blake'a [66] formułowana dla zczytowych wartości przemiezczeń prędkości i przyśpiezeń drgań z możliwością kontrakcji i ekpanji kali amplitud za pomocą wpółczynnika D, którego typowe wartości podano pod ryunkiem D.5.

Jak widać, daje ona możliwości poługiwania ię zczytowymi wartościami prędkości bądź przypiezenia przy utalaniu drganiowego tanu mazyny.

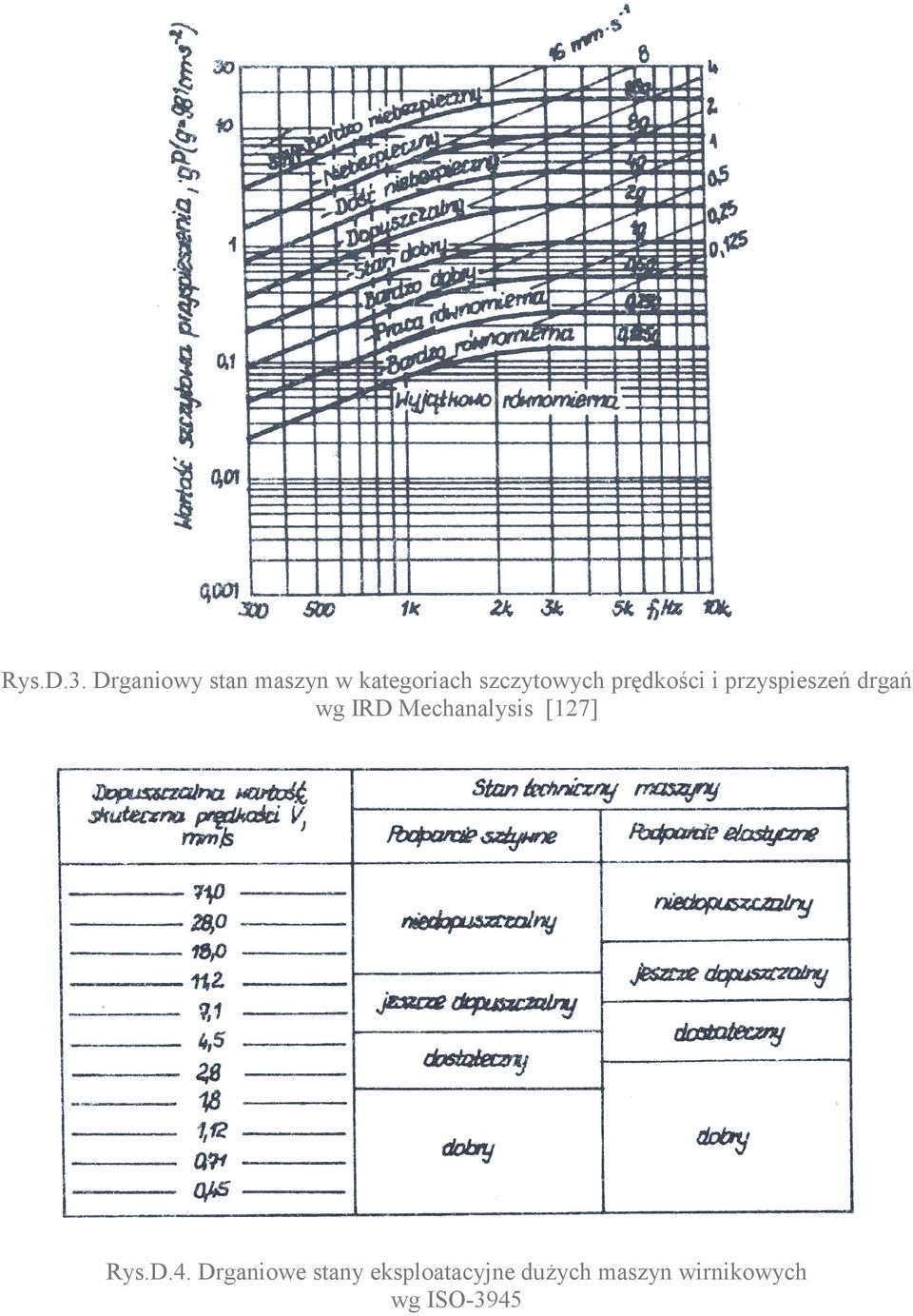

4 Ry.D.3. Drganiowy tan mazyn w kategoriach zczytowych prędkości i przypiezeń drgań wg IRD Mechanalyi [127] Ry.D.4. Drganiowe tany ekploatacyjne dużych mazyn wirnikowych wg ISO-3945

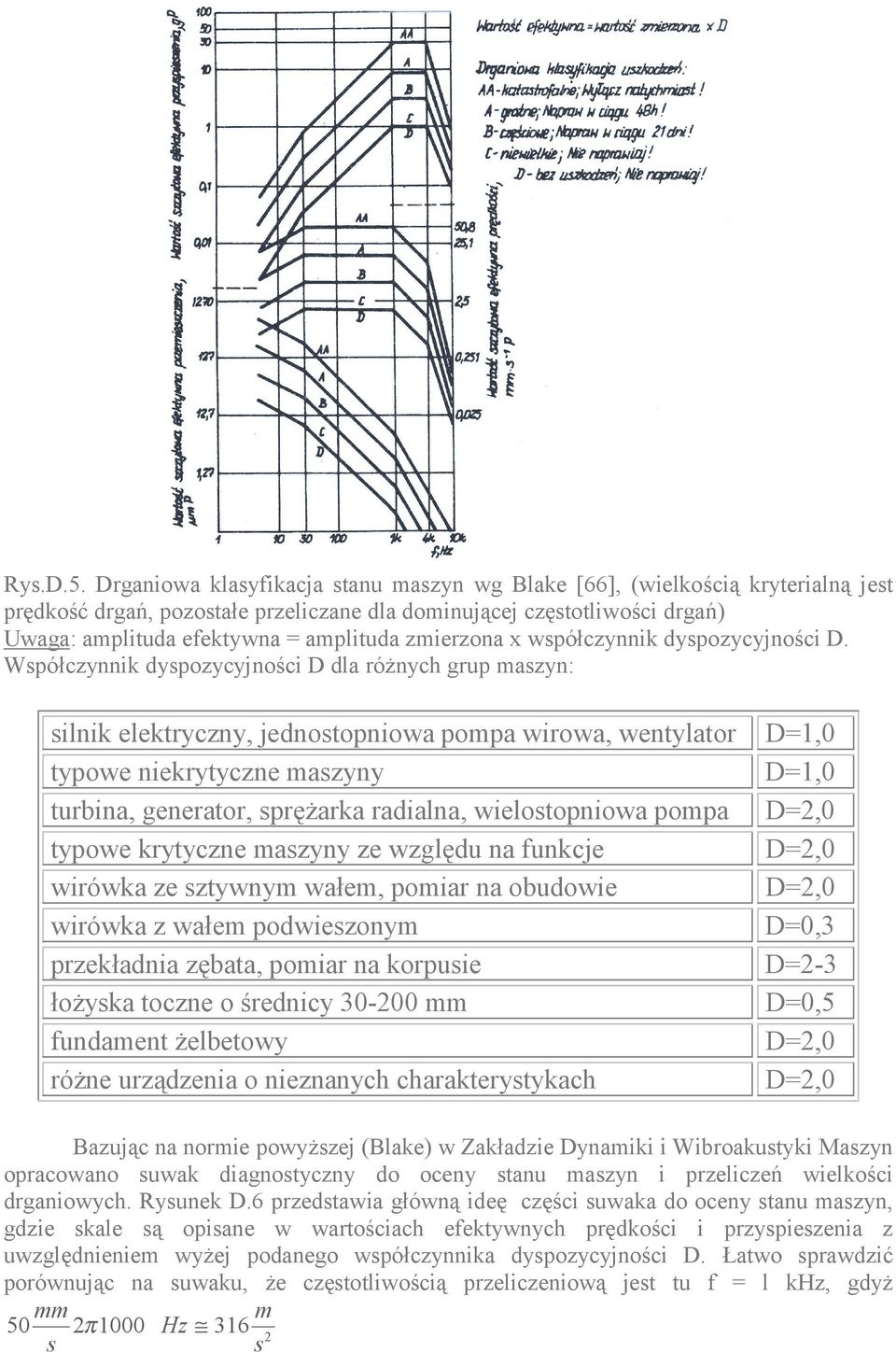

5 Ry.D.5. Drganiowa klayfikacja tanu mazyn wg Blake [66], (wielkością kryterialną jet prędkość drgań, pozotałe przeliczane dla dominującej czętotliwości drgań) Uwaga: amplituda efektywna = amplituda zmierzona x wpółczynnik dypozycyjności D. Wpółczynnik dypozycyjności D dla różnych grup mazyn: ilnik elektryczny, jednotopniowa pompa wirowa, wentylator typowe niekrytyczne mazyny turbina, generator, prężarka radialna, wielotopniowa pompa typowe krytyczne mazyny ze względu na funkcje wirówka ze ztywnym wałem, pomiar na obudowie wirówka z wałem podwiezonym przekładnia zębata, pomiar na korpuie łożyka toczne o średnicy mm fundament żelbetowy różne urządzenia o nieznanych charakterytykach D=1,0 D=1,0 D=0,3 D=2-3 D=0,5 Bazując na normie powyżzej (Blake) w Zakładzie Dynamiki i Wibroakutyki Mazyn opracowano uwak diagnotyczny do oceny tanu mazyn i przeliczeń wielkości drganiowych. Ryunek D.6 przedtawia główną ideę części uwaka do oceny tanu mazyn, gdzie kale ą opiane w wartościach efektywnych prędkości i przypiezenia z uwzględnieniem wyżej podanego wpółczynnika dypozycyjności D. Łatwo prawdzić porównując na uwaku, że czętotliwością przeliczeniową jet tu f = l khz, gdyż mm m 50 2π 1000 Hz 316 2

6 W tym miejcu warto przypomnieć, że mając zmierzone dwie wielkości drganiowe można obliczyć dominującą czętotliwość drgań ze wzorów na czętotliwość Rice'a (3.50) i porównując je z czętotliwością obrotową f o, a~ v~ f v = 2πv~, f x = 2π~ x Ry.D.6. Ocena tanu mazyn za pomocą prędkości i przypiezeń efektywnych, jako podtawa uwaka diagnotycznego opracowanego przez autora Jeśli np. wartość prędkości drgań obliczona tylko z uwzględnieniem obrotów v~ = 2π f o x oraz za pomocą czętości Rice'a v~ = 2π f ~ x x ą blikie obie, to znaczy to, że jedyną przyczyną drgań ą obroty o czętotliwości f o. Stoując ten poób rozumowania można powiękzyć nazą wiedzę o zachowaniu ię mazyny dyponując tylko zwykłym miernikiem drgań.

Ocena tanu mazyn za pomocą prędkości i przypiezeń efektywnych, jako podtawa uwaka diagnotycznego opracowanego przez autora Jeśli np.
