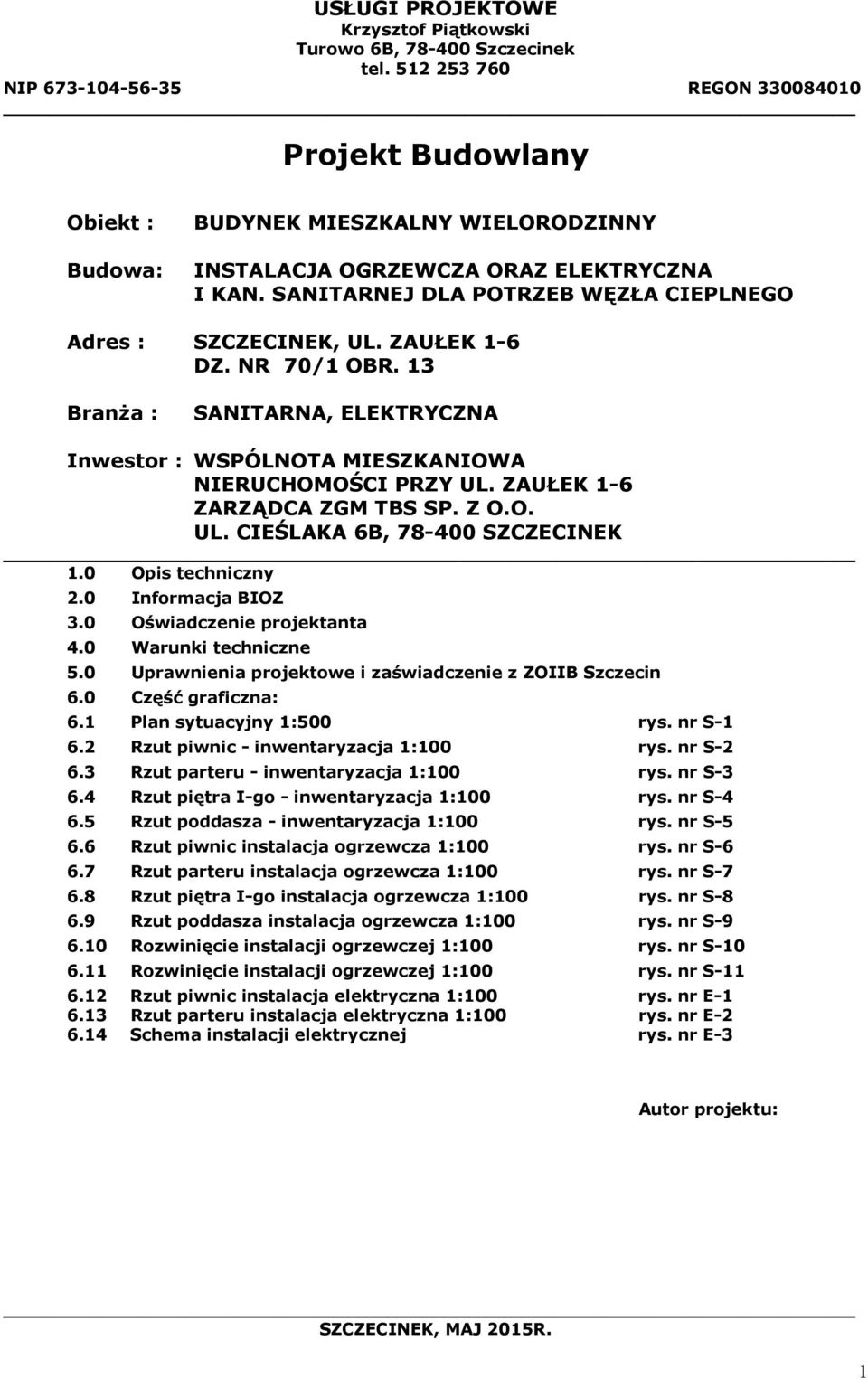

4 USŁUGI PROJEKTOWE Krzysztof Piątkowski Turowo 6B, Szczecinek tel NIP REGON Projekt Budowlany Obiekt : Budowa: BUDYNEK MIESZKALNY WIELORODZINNY INSTALACJA OGRZEWCZA ORAZ ELEKTRYCZNA I KAN. SANITARNEJ DLA POTRZEB WĘZŁA CIEPLNEGO Adres : SZCZECINEK, UL. ZAUŁEK 1-6 DZ. NR 70/1 OBR. 13 BranŜa : SANITARNA, ELEKTRYCZNA Inwestor : WSPÓLNOTA MIESZKANIOWA NIERUCHOMOŚCI PRZY UL. ZAUŁEK 1-6 ZARZĄDCA ZGM TBS SP. Z O.O. UL. CIEŚLAKA 6B, SZCZECINEK 1.0 Opis techniczny 2.0 Informacja BIOZ 3.0 Oświadczenie projektanta 4.0 Warunki techniczne 5.0 Uprawnienia projektowe i zaświadczenie z ZOIIB Szczecin 6.0 Część graficzna: 6.1 Plan sytuacyjny 1:500 rys. nr S Rzut piwnic - inwentaryzacja 1:100 rys. nr S Rzut parteru - inwentaryzacja 1:100 rys. nr S Rzut piętra I-go - inwentaryzacja 1:100 rys. nr S Rzut poddasza - inwentaryzacja 1:100 rys. nr S Rzut piwnic instalacja ogrzewcza 1:100 rys. nr S Rzut parteru instalacja ogrzewcza 1:100 rys. nr S Rzut piętra I-go instalacja ogrzewcza 1:100 rys. nr S Rzut poddasza instalacja ogrzewcza 1:100 rys. nr S Rozwinięcie instalacji ogrzewczej 1:100 rys. nr S Rozwinięcie instalacji ogrzewczej 1:100 rys. nr S Rzut piwnic instalacja elektryczna 1:100 rys. nr E Rzut parteru instalacja elektryczna 1:100 rys. nr E Schema instalacji elektrycznej rys. nr E-3 Autor projektu: SZCZECINEK, MAJ 2015R. 1

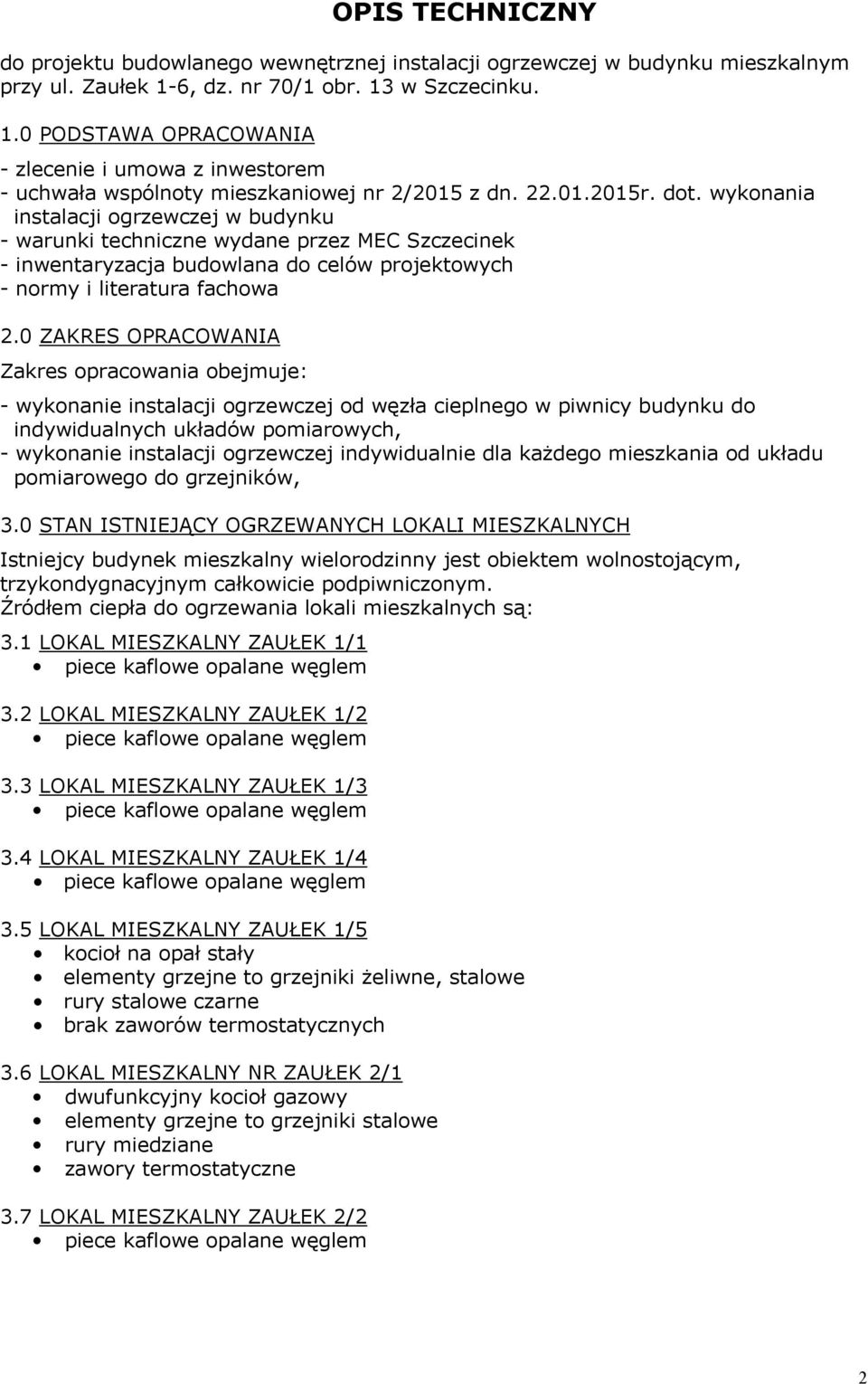

5 OPIS TECHNICZNY do projektu budowlanego wewnętrznej instalacji ogrzewczej w budynku mieszkalnym przy ul. Zaułek 1-6, dz. nr 70/1 obr. 13 w Szczecinku. 1.0 PODSTAWA OPRACOWANIA - zlecenie i umowa z inwestorem - uchwała wspólnoty mieszkaniowej nr 2/2015 z dn r. dot. wykonania instalacji ogrzewczej w budynku - warunki techniczne wydane przez MEC Szczecinek - inwentaryzacja budowlana do celów projektowych - normy i literatura fachowa 2.0 ZAKRES OPRACOWANIA Zakres opracowania obejmuje: - wykonanie instalacji ogrzewczej od węzła cieplnego w piwnicy budynku do indywidualnych układów pomiarowych, - wykonanie instalacji ogrzewczej indywidualnie dla kaŝdego mieszkania od układu pomiarowego do grzejników, 3.0 STAN ISTNIEJĄCY OGRZEWANYCH LOKALI MIESZKALNYCH Istniejcy budynek mieszkalny wielorodzinny jest obiektem wolnostojącym, trzykondygnacyjnym całkowicie podpiwniczonym. Źródłem ciepła do ogrzewania lokali mieszkalnych są: 3.1 LOKAL MIESZKALNY ZAUŁEK 1/1 piece kaflowe opalane węglem 3.2 LOKAL MIESZKALNY ZAUŁEK 1/2 piece kaflowe opalane węglem 3.3 LOKAL MIESZKALNY ZAUŁEK 1/3 piece kaflowe opalane węglem 3.4 LOKAL MIESZKALNY ZAUŁEK 1/4 piece kaflowe opalane węglem 3.5 LOKAL MIESZKALNY ZAUŁEK 1/5 kocioł na opał stały elementy grzejne to grzejniki Ŝeliwne, stalowe rury stalowe czarne brak zaworów termostatycznych 3.6 LOKAL MIESZKALNY NR ZAUŁEK 2/1 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3.7 LOKAL MIESZKALNY ZAUŁEK 2/2 piece kaflowe opalane węglem 2

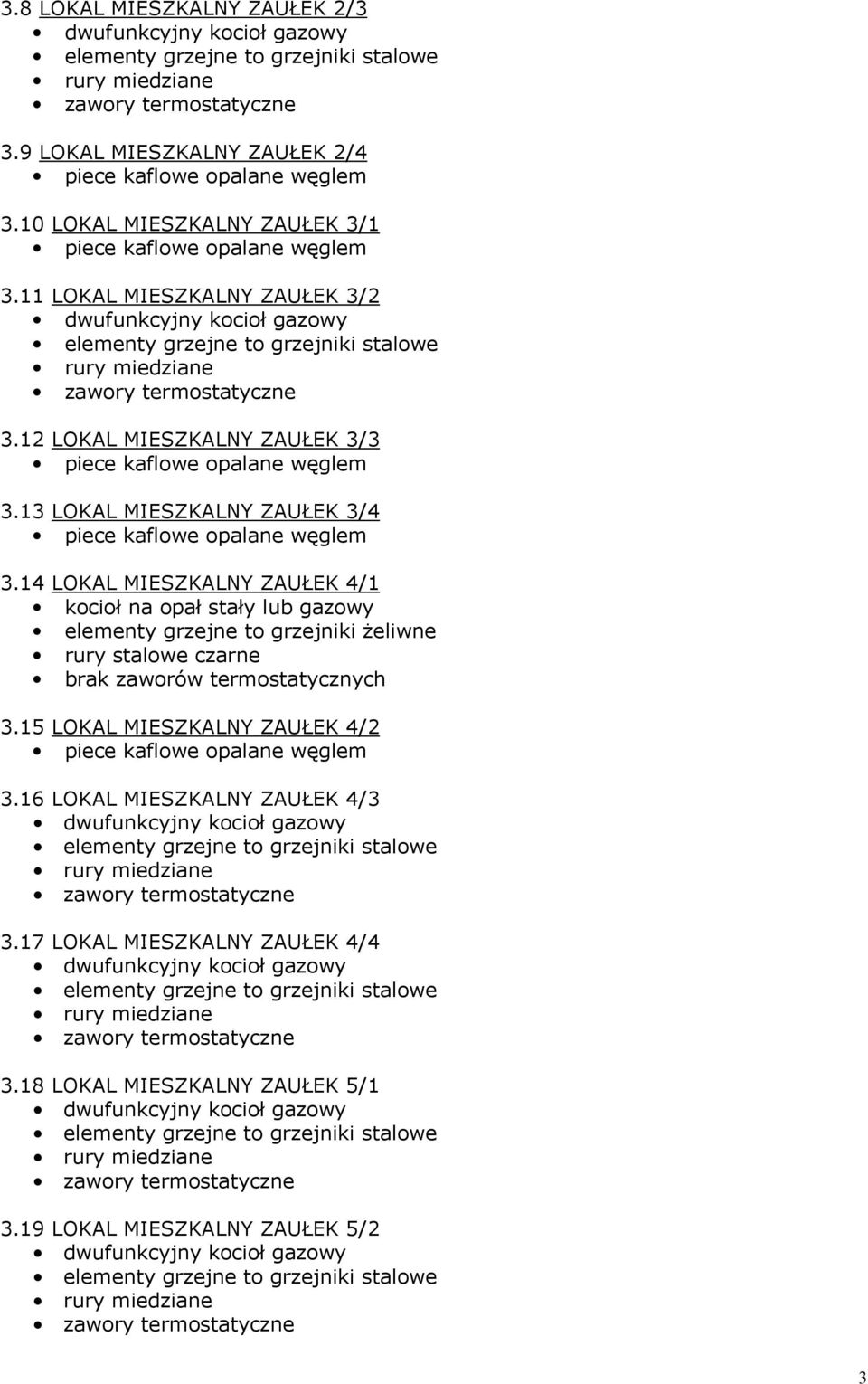

6 3.8 LOKAL MIESZKALNY ZAUŁEK 2/3 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3.9 LOKAL MIESZKALNY ZAUŁEK 2/4 piece kaflowe opalane węglem 3.10 LOKAL MIESZKALNY ZAUŁEK 3/1 piece kaflowe opalane węglem 3.11 LOKAL MIESZKALNY ZAUŁEK 3/2 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3.12 LOKAL MIESZKALNY ZAUŁEK 3/3 piece kaflowe opalane węglem 3.13 LOKAL MIESZKALNY ZAUŁEK 3/4 piece kaflowe opalane węglem 3.14 LOKAL MIESZKALNY ZAUŁEK 4/1 kocioł na opał stały lub gazowy elementy grzejne to grzejniki Ŝeliwne rury stalowe czarne brak zaworów termostatycznych 3.15 LOKAL MIESZKALNY ZAUŁEK 4/2 piece kaflowe opalane węglem 3.16 LOKAL MIESZKALNY ZAUŁEK 4/3 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3.17 LOKAL MIESZKALNY ZAUŁEK 4/4 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3.18 LOKAL MIESZKALNY ZAUŁEK 5/1 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3.19 LOKAL MIESZKALNY ZAUŁEK 5/2 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3

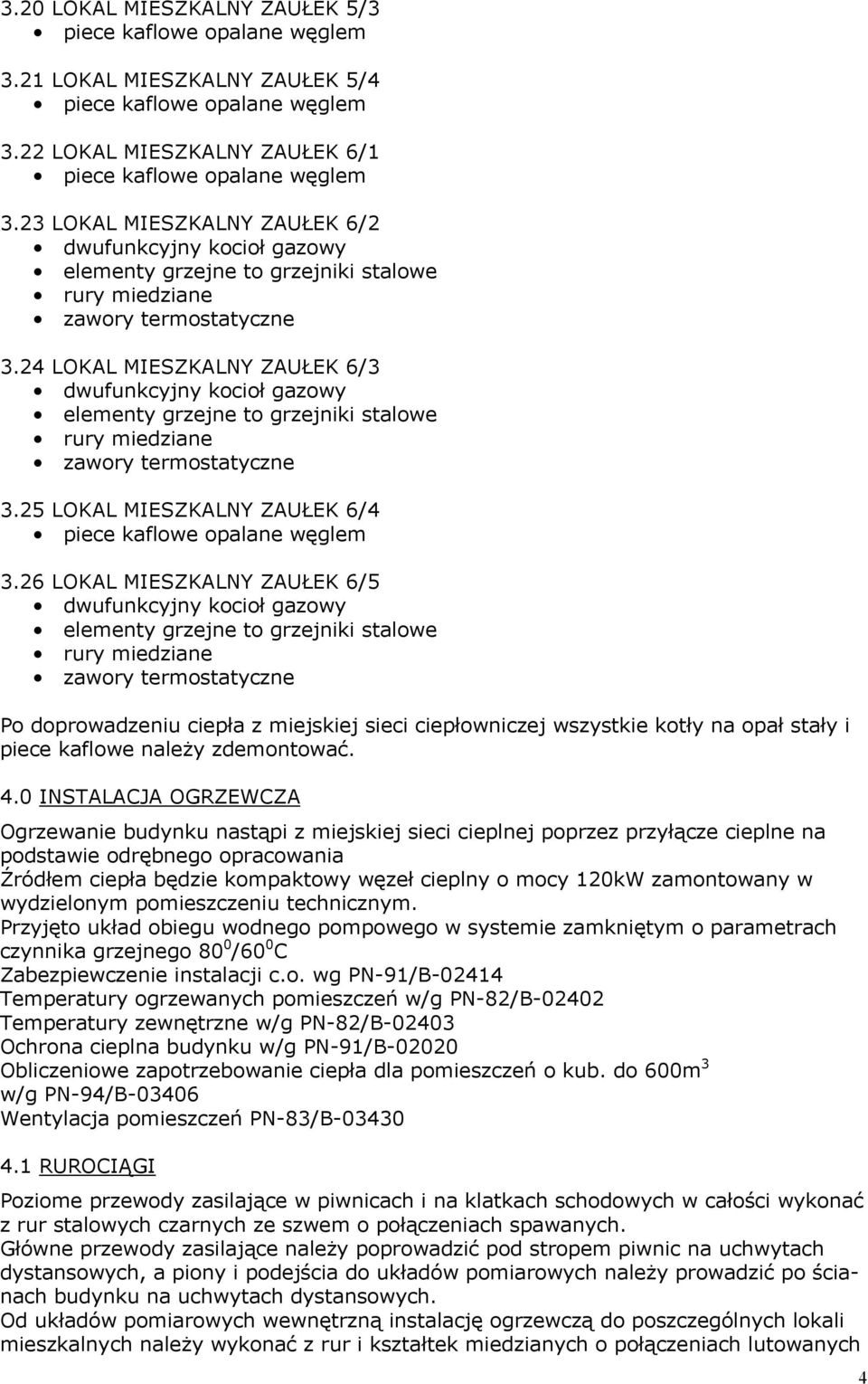

7 3.20 LOKAL MIESZKALNY ZAUŁEK 5/3 piece kaflowe opalane węglem 3.21 LOKAL MIESZKALNY ZAUŁEK 5/4 piece kaflowe opalane węglem 3.22 LOKAL MIESZKALNY ZAUŁEK 6/1 piece kaflowe opalane węglem 3.23 LOKAL MIESZKALNY ZAUŁEK 6/2 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3.24 LOKAL MIESZKALNY ZAUŁEK 6/3 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne 3.25 LOKAL MIESZKALNY ZAUŁEK 6/4 piece kaflowe opalane węglem 3.26 LOKAL MIESZKALNY ZAUŁEK 6/5 dwufunkcyjny kocioł gazowy elementy grzejne to grzejniki stalowe rury miedziane zawory termostatyczne Po doprowadzeniu ciepła z miejskiej sieci ciepłowniczej wszystkie kotły na opał stały i piece kaflowe naleŝy zdemontować. 4.0 INSTALACJA OGRZEWCZA Ogrzewanie budynku nastąpi z miejskiej sieci cieplnej poprzez przyłącze cieplne na podstawie odrębnego opracowania Źródłem ciepła będzie kompaktowy węzeł cieplny o mocy 120kW zamontowany w wydzielonym pomieszczeniu technicznym. Przyjęto układ obiegu wodnego pompowego w systemie zamkniętym o parametrach czynnika grzejnego 80 0 /60 0 C Zabezpiewczenie instalacji c.o. wg PN-91/B Temperatury ogrzewanych pomieszczeń w/g PN-82/B Temperatury zewnętrzne w/g PN-82/B Ochrona cieplna budynku w/g PN-91/B Obliczeniowe zapotrzebowanie ciepła dla pomieszczeń o kub. do 600m 3 w/g PN-94/B Wentylacja pomieszczeń PN-83/B RUROCIĄGI Poziome przewody zasilające w piwnicach i na klatkach schodowych w całości wykonać z rur stalowych czarnych ze szwem o połączeniach spawanych. Główne przewody zasilające naleŝy poprowadzić pod stropem piwnic na uchwytach dystansowych, a piony i podejścia do układów pomiarowych naleŝy prowadzić po ścianach budynku na uchwytach dystansowych. Od układów pomiarowych wewnętrzną instalację ogrzewczą do poszczególnych lokali mieszkalnych naleŝy wykonać z rur i kształtek miedzianych o połączeniach lutowanych 4

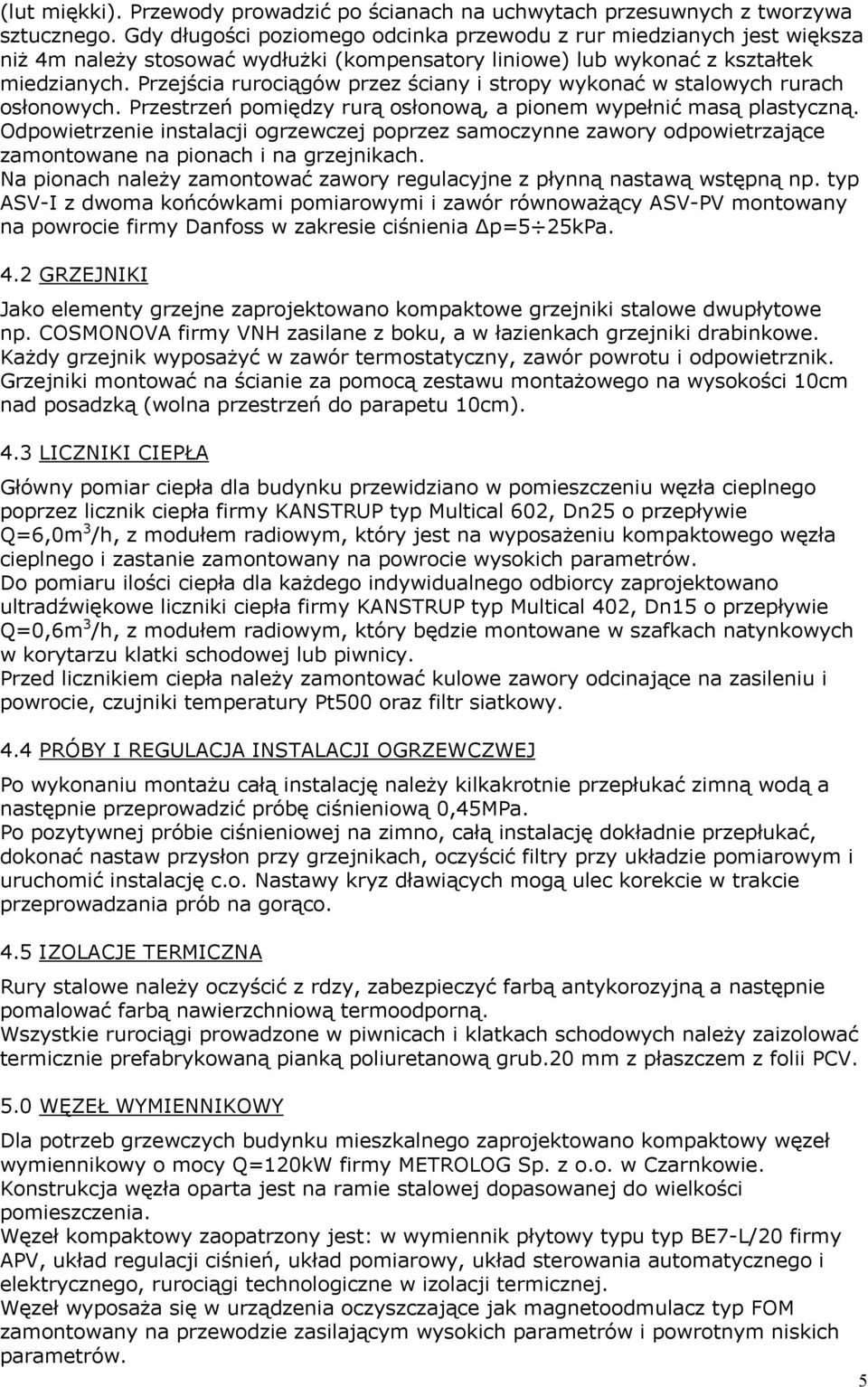

8 (lut miękki). Przewody prowadzić po ścianach na uchwytach przesuwnych z tworzywa sztucznego. Gdy długości poziomego odcinka przewodu z rur miedzianych jest większa niŝ 4m naleŝy stosować wydłuŝki (kompensatory liniowe) lub wykonać z kształtek miedzianych. Przejścia rurociągów przez ściany i stropy wykonać w stalowych rurach osłonowych. Przestrzeń pomiędzy rurą osłonową, a pionem wypełnić masą plastyczną. Odpowietrzenie instalacji ogrzewczej poprzez samoczynne zawory odpowietrzające zamontowane na pionach i na grzejnikach. Na pionach naleŝy zamontować zawory regulacyjne z płynną nastawą wstępną np. typ ASV-I z dwoma końcówkami pomiarowymi i zawór równowaŝący ASV-PV montowany na powrocie firmy Danfoss w zakresie ciśnienia p=5 25kPa. 4.2 GRZEJNIKI Jako elementy grzejne zaprojektowano kompaktowe grzejniki stalowe dwupłytowe np. COSMONOVA firmy VNH zasilane z boku, a w łazienkach grzejniki drabinkowe. KaŜdy grzejnik wyposaŝyć w zawór termostatyczny, zawór powrotu i odpowietrznik. Grzejniki montować na ścianie za pomocą zestawu montaŝowego na wysokości 10cm nad posadzką (wolna przestrzeń do parapetu 10cm). 4.3 LICZNIKI CIEPŁA Główny pomiar ciepła dla budynku przewidziano w pomieszczeniu węzła cieplnego poprzez licznik ciepła firmy KANSTRUP typ Multical 602, Dn25 o przepływie Q=6,0m 3 /h, z modułem radiowym, który jest na wyposaŝeniu kompaktowego węzła cieplnego i zastanie zamontowany na powrocie wysokich parametrów. Do pomiaru ilości ciepła dla kaŝdego indywidualnego odbiorcy zaprojektowano ultradźwiękowe liczniki ciepła firmy KANSTRUP typ Multical 402, Dn15 o przepływie Q=0,6m 3 /h, z modułem radiowym, który będzie montowane w szafkach natynkowych w korytarzu klatki schodowej lub piwnicy. Przed licznikiem ciepła naleŝy zamontować kulowe zawory odcinające na zasileniu i powrocie, czujniki temperatury Pt500 oraz filtr siatkowy. 4.4 PRÓBY I REGULACJA INSTALACJI OGRZEWCZWEJ Po wykonaniu montaŝu całą instalację naleŝy kilkakrotnie przepłukać zimną wodą a następnie przeprowadzić próbę ciśnieniową 0,45MPa. Po pozytywnej próbie ciśnieniowej na zimno, całą instalację dokładnie przepłukać, dokonać nastaw przysłon przy grzejnikach, oczyścić filtry przy układzie pomiarowym i uruchomić instalację c.o. Nastawy kryz dławiących mogą ulec korekcie w trakcie przeprowadzania prób na gorąco. 4.5 IZOLACJE TERMICZNA Rury stalowe naleŝy oczyścić z rdzy, zabezpieczyć farbą antykorozyjną a następnie pomalować farbą nawierzchniową termoodporną. Wszystkie rurociągi prowadzone w piwnicach i klatkach schodowych naleŝy zaizolować termicznie prefabrykowaną pianką poliuretanową grub.20 mm z płaszczem z folii PCV. 5.0 WĘZEŁ WYMIENNIKOWY Dla potrzeb grzewczych budynku mieszkalnego zaprojektowano kompaktowy węzeł wymiennikowy o mocy Q=120kW firmy METROLOG Sp. z o.o. w Czarnkowie. Konstrukcja węzła oparta jest na ramie stalowej dopasowanej do wielkości pomieszczenia. Węzeł kompaktowy zaopatrzony jest: w wymiennik płytowy typu typ BE7-L/20 firmy APV, układ regulacji ciśnień, układ pomiarowy, układ sterowania automatycznego i elektrycznego, rurociągi technologiczne w izolacji termicznej. Węzeł wyposaŝa się w urządzenia oczyszczające jak magnetoodmulacz typ FOM zamontowany na przewodzie zasilającym wysokich parametrów i powrotnym niskich parametrów. 5

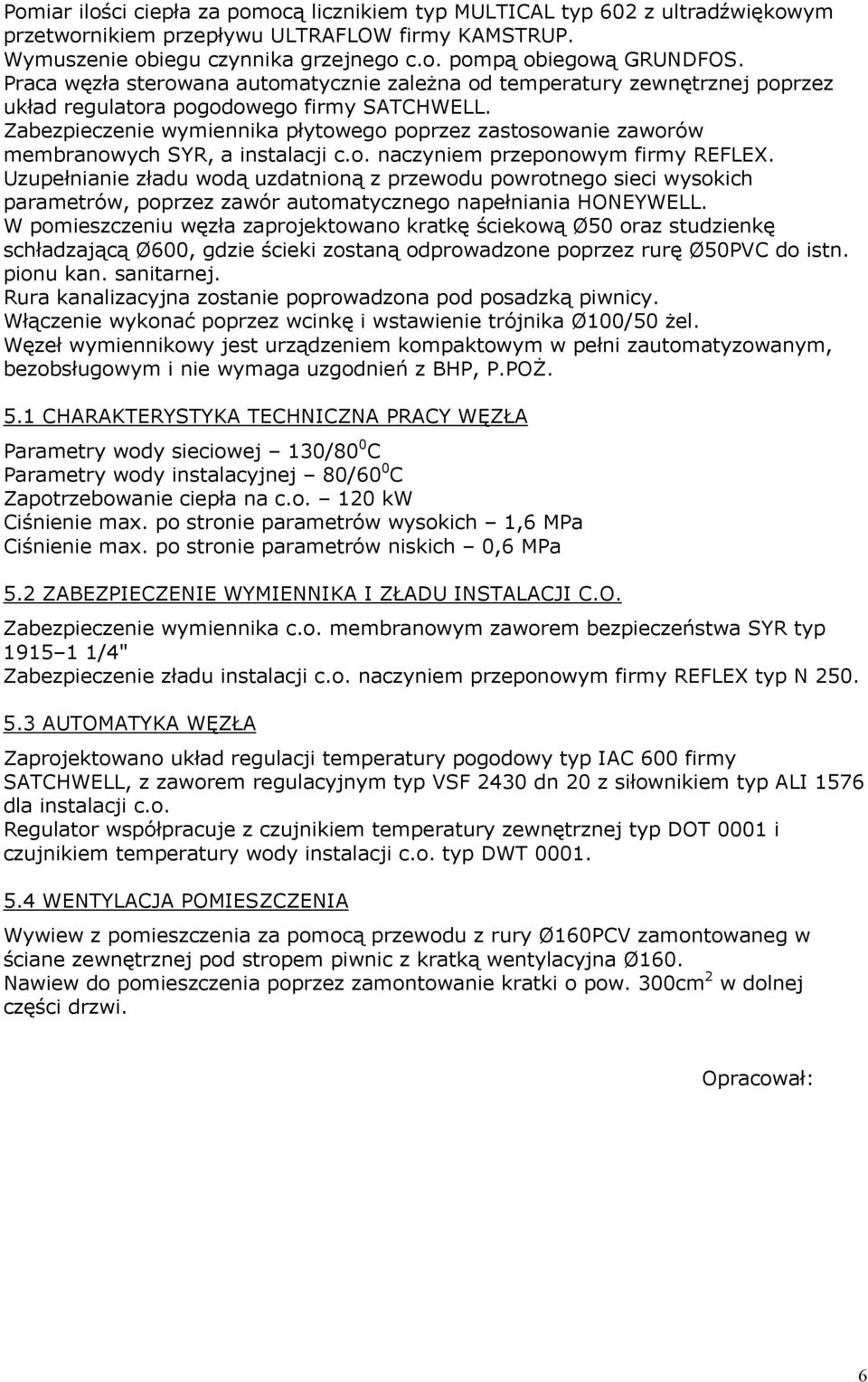

9 Pomiar ilości ciepła za pomocą licznikiem typ MULTICAL typ 602 z ultradźwiękowym przetwornikiem przepływu ULTRAFLOW firmy KAMSTRUP. Wymuszenie obiegu czynnika grzejnego c.o. pompą obiegową GRUNDFOS. Praca węzła sterowana automatycznie zaleŝna od temperatury zewnętrznej poprzez układ regulatora pogodowego firmy SATCHWELL. Zabezpieczenie wymiennika płytowego poprzez zastosowanie zaworów membranowych SYR, a instalacji c.o. naczyniem przeponowym firmy REFLEX. Uzupełnianie zładu wodą uzdatnioną z przewodu powrotnego sieci wysokich parametrów, poprzez zawór automatycznego napełniania HONEYWELL. W pomieszczeniu węzła zaprojektowano kratkę ściekową Ø50 oraz studzienkę schładzającą Ø600, gdzie ścieki zostaną odprowadzone poprzez rurę Ø50PVC do istn. pionu kan. sanitarnej. Rura kanalizacyjna zostanie poprowadzona pod posadzką piwnicy. Włączenie wykonać poprzez wcinkę i wstawienie trójnika Ø100/50 Ŝel. Węzeł wymiennikowy jest urządzeniem kompaktowym w pełni zautomatyzowanym, bezobsługowym i nie wymaga uzgodnień z BHP, P.POś. 5.1 CHARAKTERYSTYKA TECHNICZNA PRACY WĘZŁA Parametry wody sieciowej 130/80 0 C Parametry wody instalacyjnej 80/60 0 C Zapotrzebowanie ciepła na c.o. 120 kw Ciśnienie max. po stronie parametrów wysokich 1,6 MPa Ciśnienie max. po stronie parametrów niskich 0,6 MPa 5.2 ZABEZPIECZENIE WYMIENNIKA I ZŁADU INSTALACJI C.O. Zabezpieczenie wymiennika c.o. membranowym zaworem bezpieczeństwa SYR typ /4" Zabezpieczenie zładu instalacji c.o. naczyniem przeponowym firmy REFLEX typ N AUTOMATYKA WĘZŁA Zaprojektowano układ regulacji temperatury pogodowy typ IAC 600 firmy SATCHWELL, z zaworem regulacyjnym typ VSF 2430 dn 20 z siłownikiem typ ALI 1576 dla instalacji c.o. Regulator współpracuje z czujnikiem temperatury zewnętrznej typ DOT 0001 i czujnikiem temperatury wody instalacji c.o. typ DWT WENTYLACJA POMIESZCZENIA Wywiew z pomieszczenia za pomocą przewodu z rury Ø160PCV zamontowaneg w ściane zewnętrznej pod stropem piwnic z kratką wentylacyjna Ø160. Nawiew do pomieszczenia poprzez zamontowanie kratki o pow. 300cm 2 w dolnej części drzwi. Opracował: 6

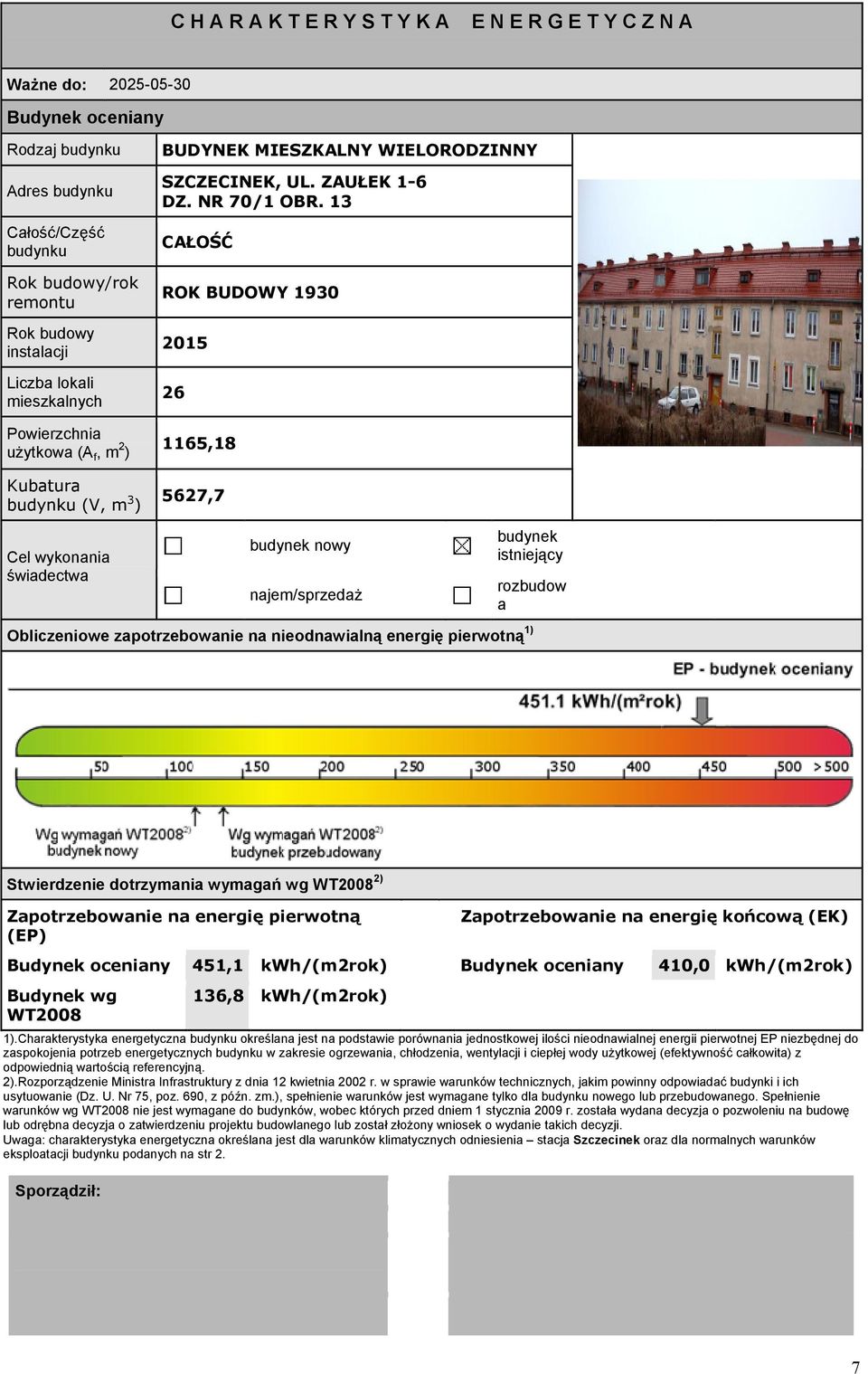

10 C H A R A K T E R Y S T Y K A E N E R G E T Y C Z N A WaŜne do: Budynek oceniany Rodzaj budynku Adres budynku Całość/Część budynku Rok budowy/rok remontu Rok budowy instalacji Liczba lokali mieszkalnych Powierzchnia uŝytkowa (A f, m 2 ) Kubatura budynku (V, m 3 ) BUDYNEK MIESZKALNY WIELORODZINNY SZCZECINEK, UL. ZAUŁEK 1-6 DZ. NR 70/1 OBR. 13 CAŁOŚĆ ROK BUDOWY , ,7 Cel wykonania świadectwa budynek nowy najem/sprzedaŝ budynek istniejący rozbudow a Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną 1) Stwierdzenie dotrzymania wymagań wg WT2008 2) Zapotrzebowanie na energię pierwotną (EP) Zapotrzebowanie na energię końcową (EK) Budynek oceniany 451,1 kwh/(m2rok) Budynek oceniany 410,0 kwh/(m2rok) Budynek wg WT ,8 kwh/(m2rok) 1).Charakterystyka energetyczna budynku określana jest na podstawie porównania jednostkowej ilości nieodnawialnej energii pierwotnej EP niezbędnej do zaspokojenia potrzeb energetycznych budynku w zakresie ogrzewania, chłodzenia, wentylacji i ciepłej wody uŝytkowej (efektywność całkowita) z odpowiednią wartością referencyjną. 2).Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zm.), spełnienie warunków jest wymagane tylko dla budynku nowego lub przebudowanego. Spełnienie warunków wg WT2008 nie jest wymagane do budynków, wobec których przed dniem 1 stycznia 2009 r. została wydana decyzja o pozwoleniu na budowę lub odrębna decyzja o zatwierdzeniu projektu budowlanego lub został złoŝony wniosek o wydanie takich decyzji. Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja Szczecinek oraz dla normalnych warunków eksploatacji budynku podanych na str 2. Sporządził: 7

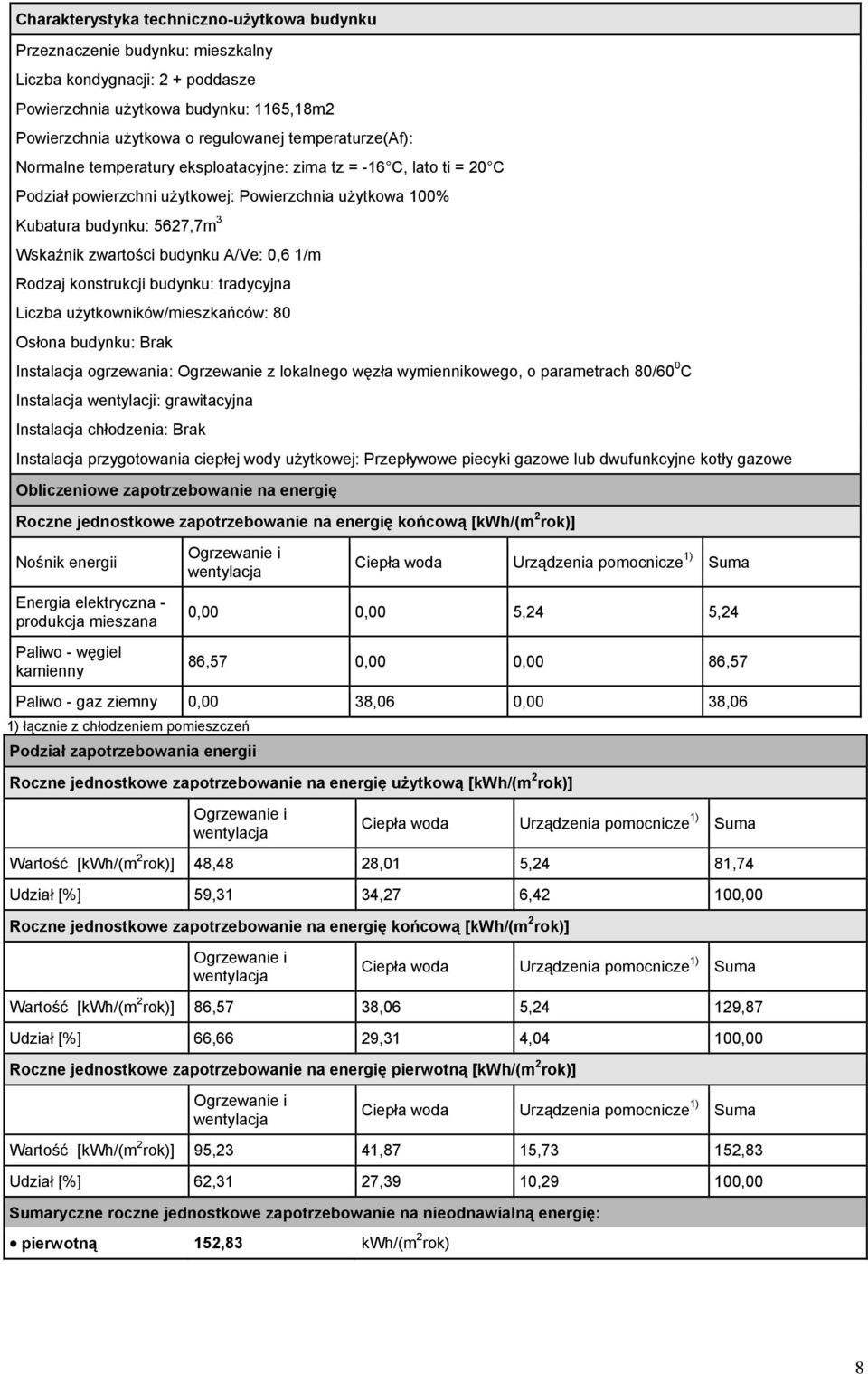

11 Charakterystyka techniczno-uŝytkowa budynku Przeznaczenie budynku: mieszkalny Liczba kondygnacji: 2 + poddasze Powierzchnia uŝytkowa budynku: 1165,18m2 Powierzchnia uŝytkowa o regulowanej temperaturze(af): Normalne temperatury eksploatacyjne: zima tz = -16 C, lato ti = 20 C Podział powierzchni uŝytkowej: Powierzchnia uŝytkowa 100% Kubatura budynku: 5627,7m 3 Wskaźnik zwartości budynku A/Ve: 0,6 1/m Rodzaj konstrukcji budynku: tradycyjna Liczba uŝytkowników/mieszkańców: 80 Osłona budynku: Brak Instalacja ogrzewania: Ogrzewanie z lokalnego węzła wymiennikowego, o parametrach 80/60 0 C Instalacja wentylacji: grawitacyjna Instalacja chłodzenia: Brak Instalacja przygotowania ciepłej wody uŝytkowej: Przepływowe piecyki gazowe lub dwufunkcyjne kotły gazowe Obliczeniowe zapotrzebowanie na energię Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Nośnik energii Energia elektryczna - produkcja mieszana Paliwo - węgiel kamienny Ogrzewanie i wentylacja Ciepła woda Urządzenia pomocnicze 1) Suma 0,00 0,00 5,24 5,24 86,57 0,00 0,00 86,57 Paliwo - gaz ziemny 0,00 38,06 0,00 38,06 1) łącznie z chłodzeniem pomieszczeń Podział zapotrzebowania energii Roczne jednostkowe zapotrzebowanie na energię uŝytkową [kwh/(m 2 rok)] Ogrzewanie i wentylacja Ciepła woda Urządzenia pomocnicze 1) Suma Wartość [kwh/(m 2 rok)] 48,48 28,01 5,24 81,74 Udział [%] 59,31 34,27 6,42 100,00 Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Ogrzewanie i wentylacja Ciepła woda Urządzenia pomocnicze 1) Suma Wartość [kwh/(m 2 rok)] 86,57 38,06 5,24 129,87 Udział [%] 66,66 29,31 4,04 100,00 Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m 2 rok)] Ogrzewanie i wentylacja Ciepła woda Urządzenia pomocnicze 1) Suma Wartość [kwh/(m 2 rok)] 95,23 41,87 15,73 152,83 Udział [%] 62,31 27,39 10,29 100,00 Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię: pierwotną 152,83 kwh/(m 2 rok) 8

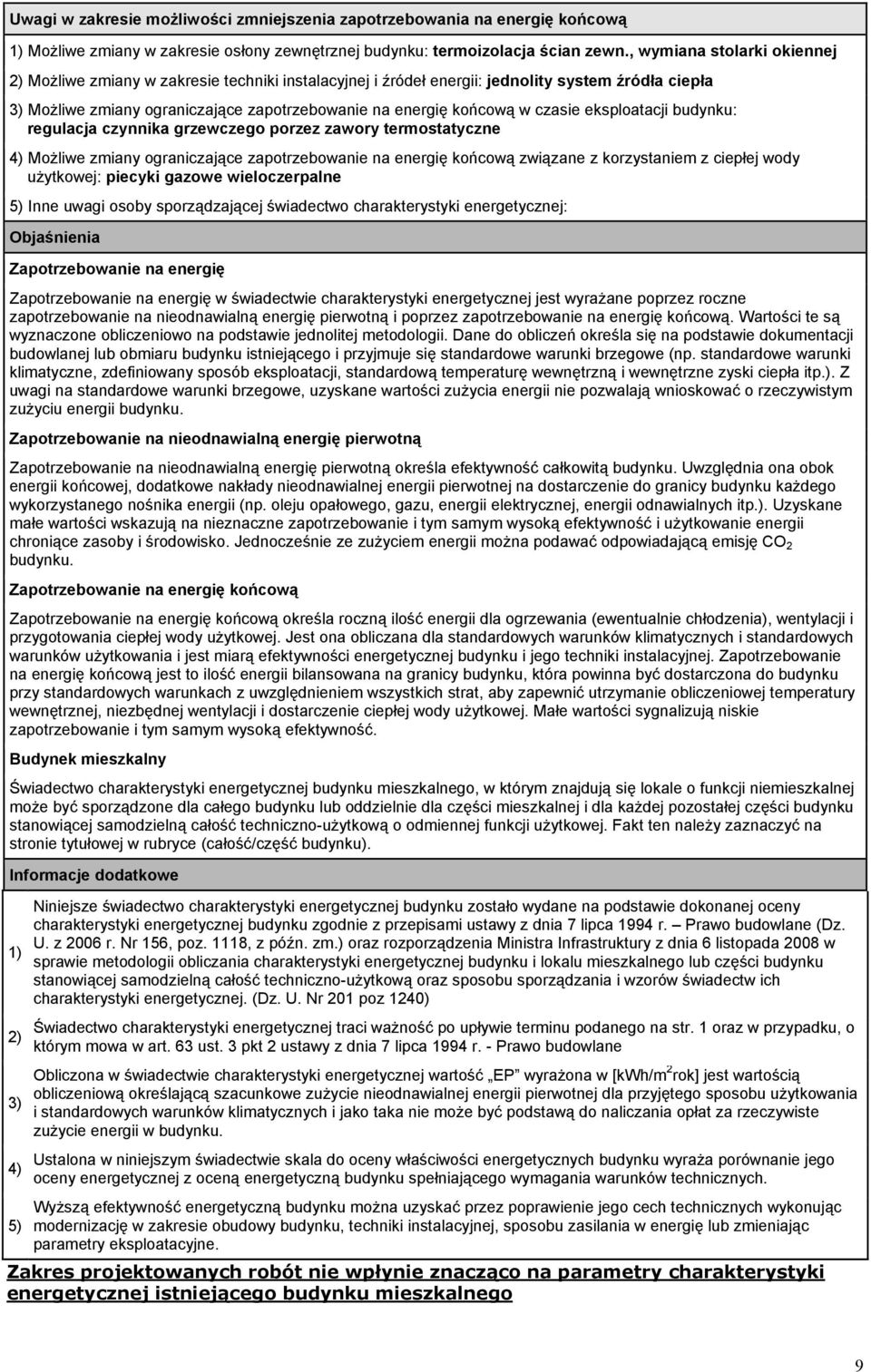

12 Uwagi w zakresie moŝliwości zmniejszenia zapotrzebowania na energię końcową 1) MoŜliwe zmiany w zakresie osłony zewnętrznej budynku: termoizolacja ścian zewn., wymiana stolarki okiennej 2) MoŜliwe zmiany w zakresie techniki instalacyjnej i źródeł energii: jednolity system źródła ciepła 3) MoŜliwe zmiany ograniczające zapotrzebowanie na energię końcową w czasie eksploatacji budynku: regulacja czynnika grzewczego porzez zawory termostatyczne 4) MoŜliwe zmiany ograniczające zapotrzebowanie na energię końcową związane z korzystaniem z ciepłej wody uŝytkowej: piecyki gazowe wieloczerpalne 5) Inne uwagi osoby sporządzającej świadectwo charakterystyki energetycznej: Objaśnienia Zapotrzebowanie na energię Zapotrzebowanie na energię w świadectwie charakterystyki energetycznej jest wyraŝane poprzez roczne zapotrzebowanie na nieodnawialną energię pierwotną i poprzez zapotrzebowanie na energię końcową. Wartości te są wyznaczone obliczeniowo na podstawie jednolitej metodologii. Dane do obliczeń określa się na podstawie dokumentacji budowlanej lub obmiaru budynku istniejącego i przyjmuje się standardowe warunki brzegowe (np. standardowe warunki klimatyczne, zdefiniowany sposób eksploatacji, standardową temperaturę wewnętrzną i wewnętrzne zyski ciepła itp.). Z uwagi na standardowe warunki brzegowe, uzyskane wartości zuŝycia energii nie pozwalają wnioskować o rzeczywistym zuŝyciu energii budynku. Zapotrzebowanie na nieodnawialną energię pierwotną Zapotrzebowanie na nieodnawialną energię pierwotną określa efektywność całkowitą budynku. Uwzględnia ona obok energii końcowej, dodatkowe nakłady nieodnawialnej energii pierwotnej na dostarczenie do granicy budynku kaŝdego wykorzystanego nośnika energii (np. oleju opałowego, gazu, energii elektrycznej, energii odnawialnych itp.). Uzyskane małe wartości wskazują na nieznaczne zapotrzebowanie i tym samym wysoką efektywność i uŝytkowanie energii chroniące zasoby i środowisko. Jednocześnie ze zuŝyciem energii moŝna podawać odpowiadającą emisję CO 2 budynku. Zapotrzebowanie na energię końcową Zapotrzebowanie na energię końcową określa roczną ilość energii dla ogrzewania (ewentualnie chłodzenia), wentylacji i przygotowania ciepłej wody uŝytkowej. Jest ona obliczana dla standardowych warunków klimatycznych i standardowych warunków uŝytkowania i jest miarą efektywności energetycznej budynku i jego techniki instalacyjnej. Zapotrzebowanie na energię końcową jest to ilość energii bilansowana na granicy budynku, która powinna być dostarczona do budynku przy standardowych warunkach z uwzględnieniem wszystkich strat, aby zapewnić utrzymanie obliczeniowej temperatury wewnętrznej, niezbędnej wentylacji i dostarczenie ciepłej wody uŝytkowej. Małe wartości sygnalizują niskie zapotrzebowanie i tym samym wysoką efektywność. Budynek mieszkalny Świadectwo charakterystyki energetycznej budynku mieszkalnego, w którym znajdują się lokale o funkcji niemieszkalnej moŝe być sporządzone dla całego budynku lub oddzielnie dla części mieszkalnej i dla kaŝdej pozostałej części budynku stanowiącej samodzielną całość techniczno-uŝytkową o odmiennej funkcji uŝytkowej. Fakt ten naleŝy zaznaczyć na stronie tytułowej w rubryce (całość/część budynku). Informacje dodatkowe 1) 2) 3) 4) 5) Niniejsze świadectwo charakterystyki energetycznej budynku zostało wydane na podstawie dokonanej oceny charakterystyki energetycznej budynku zgodnie z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz. 1118, z późn. zm.) oraz rozporządzenia Ministra Infrastruktury z dnia 6 listopada 2008 w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-uŝytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. (Dz. U. Nr 201 poz 1240) Świadectwo charakterystyki energetycznej traci waŝność po upływie terminu podanego na str. 1 oraz w przypadku, o którym mowa w art. 63 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane Obliczona w świadectwie charakterystyki energetycznej wartość EP wyraŝona w [kwh/m 2 rok] jest wartością obliczeniową określającą szacunkowe zuŝycie nieodnawialnej energii pierwotnej dla przyjętego sposobu uŝytkowania i standardowych warunków klimatycznych i jako taka nie moŝe być podstawą do naliczania opłat za rzeczywiste zuŝycie energii w budynku. Ustalona w niniejszym świadectwie skala do oceny właściwości energetycznych budynku wyraŝa porównanie jego oceny energetycznej z oceną energetyczną budynku spełniającego wymagania warunków technicznych. WyŜszą efektywność energetyczną budynku moŝna uzyskać przez poprawienie jego cech technicznych wykonując modernizację w zakresie obudowy budynku, techniki instalacyjnej, sposobu zasilania w energię lub zmieniając parametry eksploatacyjne. Zakres projektowanych robót nie wpłynie znacząco na parametry charakterystyki energetycznej istniejącego budynku mieszkalnego 9

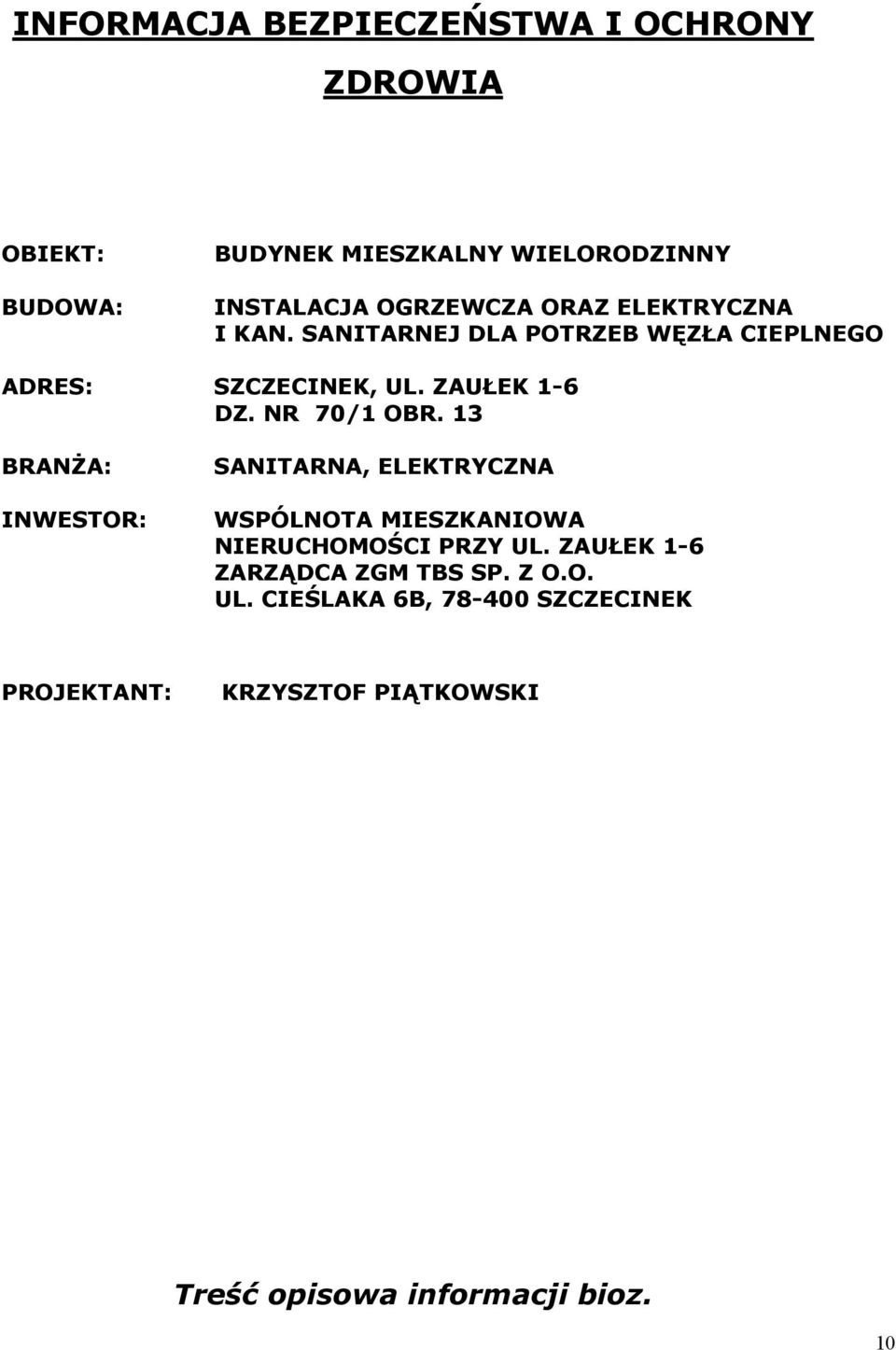

13 INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: BUDOWA: BUDYNEK MIESZKALNY WIELORODZINNY INSTALACJA OGRZEWCZA ORAZ ELEKTRYCZNA I KAN. SANITARNEJ DLA POTRZEB WĘZŁA CIEPLNEGO ADRES: SZCZECINEK, UL. ZAUŁEK 1-6 DZ. NR 70/1 OBR. 13 BRANśA: INWESTOR: SANITARNA, ELEKTRYCZNA WSPÓLNOTA MIESZKANIOWA NIERUCHOMOŚCI PRZY UL. ZAUŁEK 1-6 ZARZĄDCA ZGM TBS SP. Z O.O. UL. CIEŚLAKA 6B, SZCZECINEK PROJEKTANT: KRZYSZTOF PIĄTKOWSKI Treść opisowa informacji bioz. 10

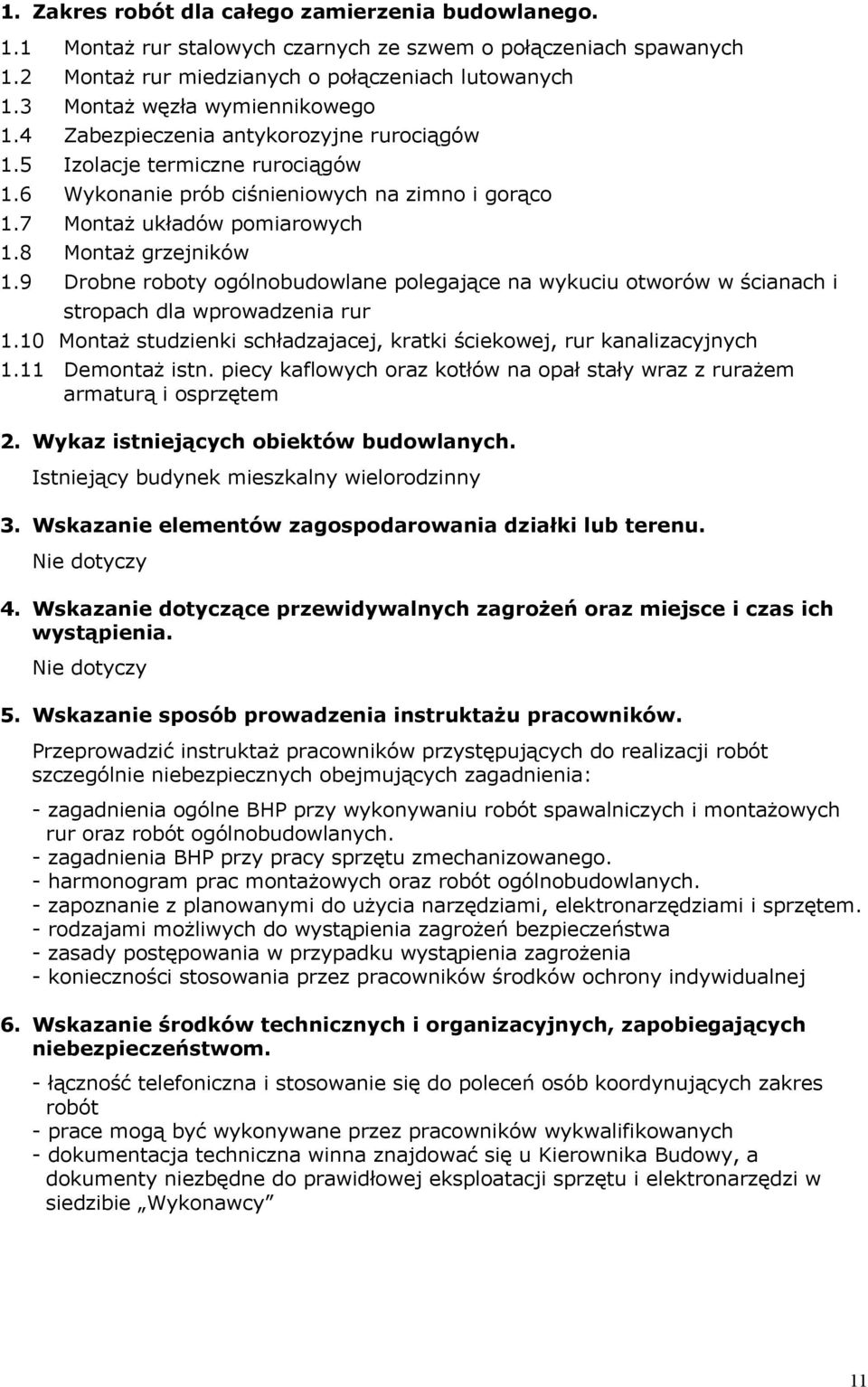

14 1. Zakres robót dla całego zamierzenia budowlanego. 1.1 MontaŜ rur stalowych czarnych ze szwem o połączeniach spawanych 1.2 MontaŜ rur miedzianych o połączeniach lutowanych 1.3 MontaŜ węzła wymiennikowego 1.4 Zabezpieczenia antykorozyjne rurociągów 1.5 Izolacje termiczne rurociągów 1.6 Wykonanie prób ciśnieniowych na zimno i gorąco 1.7 MontaŜ układów pomiarowych 1.8 MontaŜ grzejników 1.9 Drobne roboty ogólnobudowlane polegające na wykuciu otworów w ścianach i stropach dla wprowadzenia rur 1.10 MontaŜ studzienki schładzajacej, kratki ściekowej, rur kanalizacyjnych 1.11 DemontaŜ istn. piecy kaflowych oraz kotłów na opał stały wraz z ruraŝem armaturą i osprzętem 2. Wykaz istniejących obiektów budowlanych. Istniejący budynek mieszkalny wielorodzinny 3. Wskazanie elementów zagospodarowania działki lub terenu. Nie dotyczy 4. Wskazanie dotyczące przewidywalnych zagroŝeń oraz miejsce i czas ich wystąpienia. Nie dotyczy 5. Wskazanie sposób prowadzenia instruktaŝu pracowników. Przeprowadzić instruktaŝ pracowników przystępujących do realizacji robót szczególnie niebezpiecznych obejmujących zagadnienia: - zagadnienia ogólne BHP przy wykonywaniu robót spawalniczych i montaŝowych rur oraz robót ogólnobudowlanych. - zagadnienia BHP przy pracy sprzętu zmechanizowanego. - harmonogram prac montaŝowych oraz robót ogólnobudowlanych. - zapoznanie z planowanymi do uŝycia narzędziami, elektronarzędziami i sprzętem. - rodzajami moŝliwych do wystąpienia zagroŝeń bezpieczeństwa - zasady postępowania w przypadku wystąpienia zagroŝenia - konieczności stosowania przez pracowników środków ochrony indywidualnej 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom. - łączność telefoniczna i stosowanie się do poleceń osób koordynujących zakres robót - prace mogą być wykonywane przez pracowników wykwalifikowanych - dokumentacja techniczna winna znajdować się u Kierownika Budowy, a dokumenty niezbędne do prawidłowej eksploatacji sprzętu i elektronarzędzi w siedzibie Wykonawcy 11

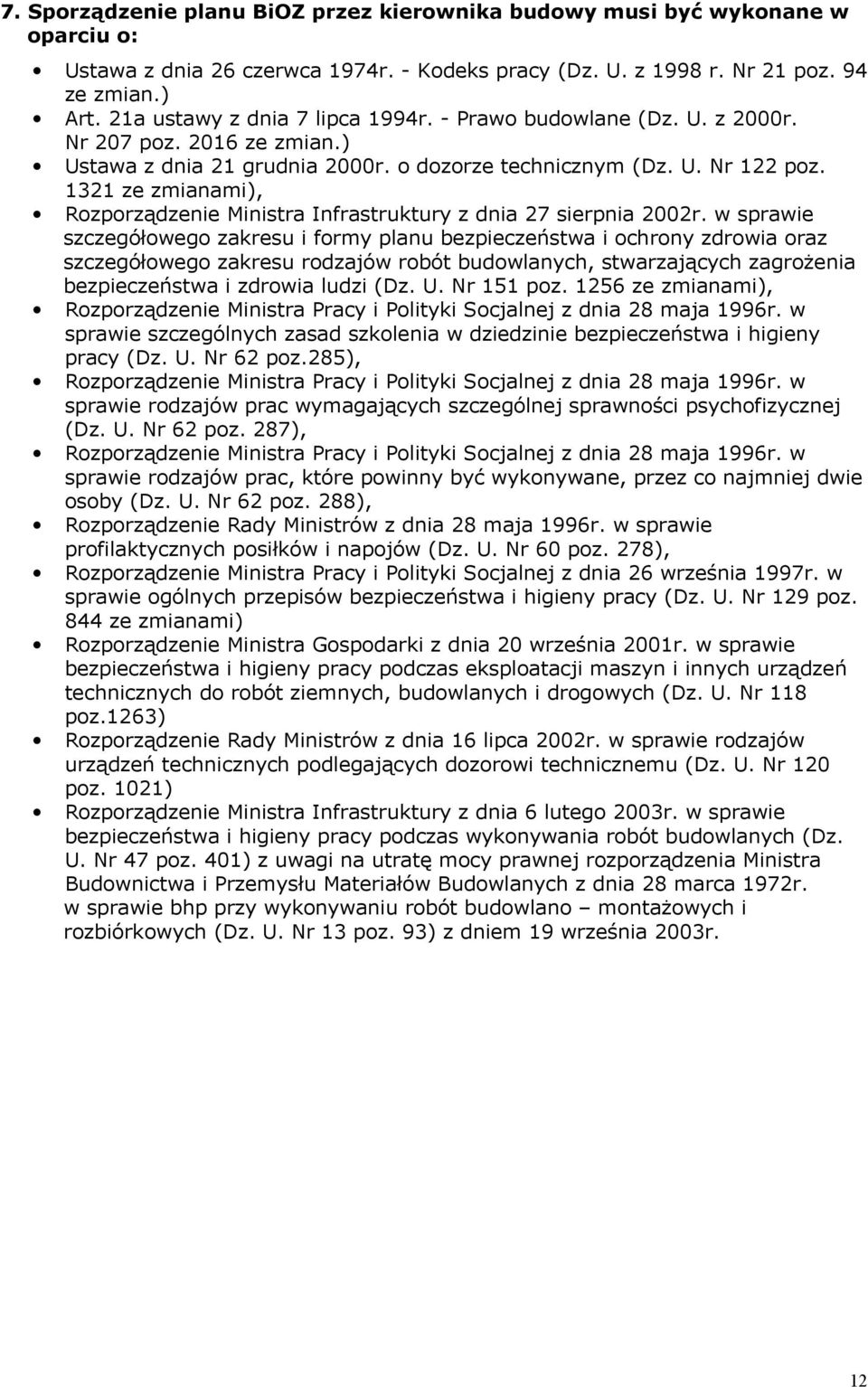

15 7. Sporządzenie planu BiOZ przez kierownika budowy musi być wykonane w oparciu o: Ustawa z dnia 26 czerwca 1974r. - Kodeks pracy (Dz. U. z 1998 r. Nr 21 poz. 94 ze zmian.) Art. 21a ustawy z dnia 7 lipca 1994r. - Prawo budowlane (Dz. U. z 2000r. Nr 207 poz ze zmian.) Ustawa z dnia 21 grudnia 2000r. o dozorze technicznym (Dz. U. Nr 122 poz ze zmianami), Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi (Dz. U. Nr 151 poz ze zmianami), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 62 poz.285), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz. U. Nr 62 poz. 287), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie rodzajów prac, które powinny być wykonywane, przez co najmniej dwie osoby (Dz. U. Nr 62 poz. 288), Rozporządzenie Rady Ministrów z dnia 28 maja 1996r. w sprawie profilaktycznych posiłków i napojów (Dz. U. Nr 60 poz. 278), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129 poz. 844 ze zmianami) Rozporządzenie Ministra Gospodarki z dnia 20 września 2001r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. Nr 118 poz.1263) Rozporządzenie Rady Ministrów z dnia 16 lipca 2002r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. Nr 120 poz. 1021) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401) z uwagi na utratę mocy prawnej rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972r. w sprawie bhp przy wykonywaniu robót budowlano montaŝowych i rozbiórkowych (Dz. U. Nr 13 poz. 93) z dniem 19 września 2003r. 12

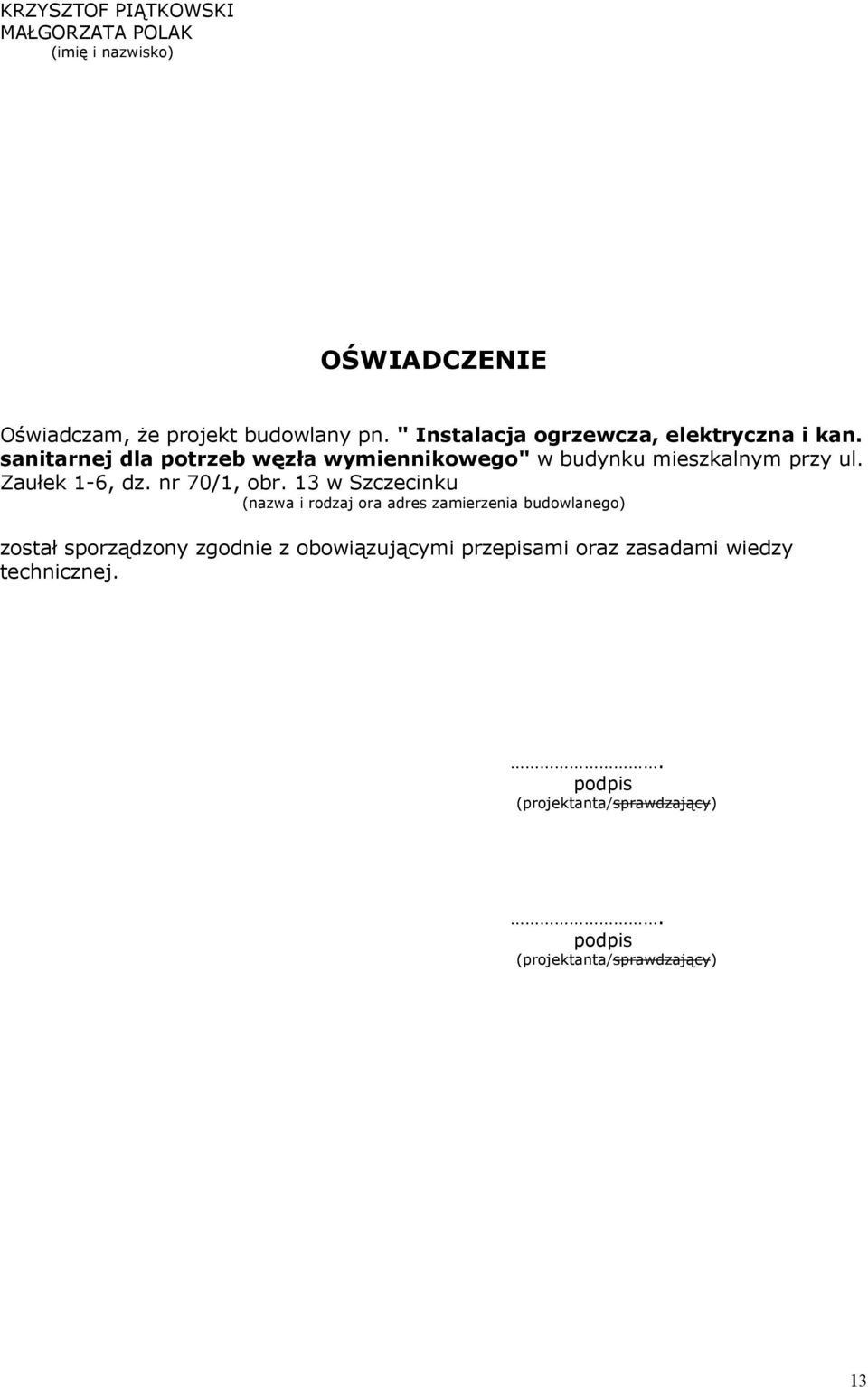

16 KRZYSZTOF PIĄTKOWSKI MAŁGORZATA POLAK (imię i nazwisko) OŚWIADCZENIE Oświadczam, Ŝe projekt budowlany pn. " Instalacja ogrzewcza, elektryczna i kan. sanitarnej dla potrzeb węzła wymiennikowego" w budynku mieszkalnym przy ul. Zaułek 1-6, dz. nr 70/1, obr. 13 w Szczecinku (nazwa i rodzaj ora adres zamierzenia budowlanego) został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.. podpis (projektanta/sprawdzający). podpis (projektanta/sprawdzający) 13

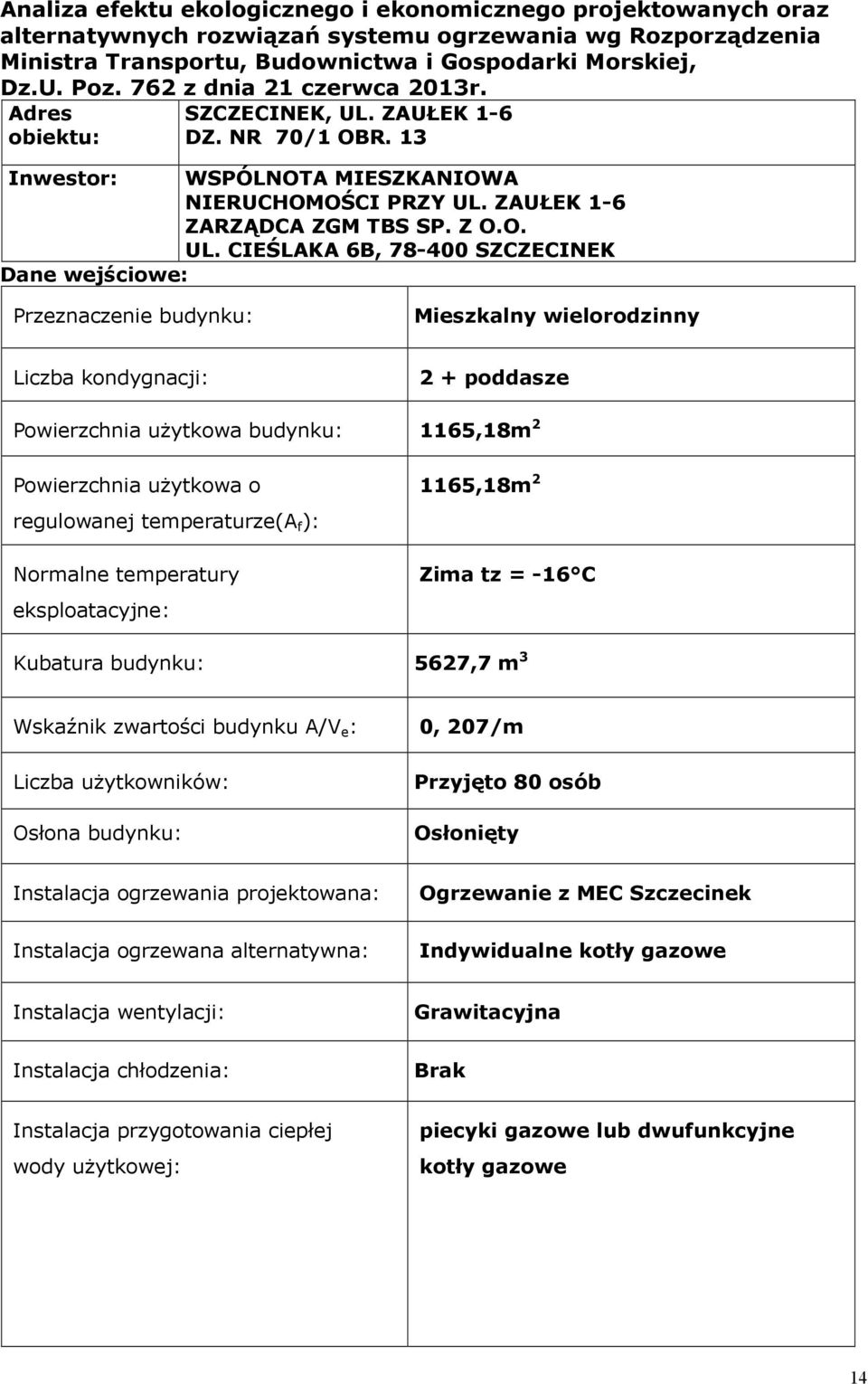

17 Analiza efektu ekologicznego i ekonomicznego projektowanych oraz alternatywnych rozwiązań systemu ogrzewania wg Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej, Dz.U. Poz. 762 z dnia 21 czerwca 2013r. Adres obiektu: SZCZECINEK, UL. ZAUŁEK 1-6 DZ. NR 70/1 OBR. 13 Inwestor: WSPÓLNOTA MIESZKANIOWA NIERUCHOMOŚCI PRZY UL. ZAUŁEK 1-6 ZARZĄDCA ZGM TBS SP. Z O.O. UL. CIEŚLAKA 6B, SZCZECINEK Dane wejściowe: Przeznaczenie budynku: Mieszkalny wielorodzinny Liczba kondygnacji: 2 + poddasze Powierzchnia uŝytkowa budynku: 1165,18m 2 Powierzchnia uŝytkowa o regulowanej temperaturze(a f ): Normalne temperatury eksploatacyjne: 1165,18m 2 Zima tz = -16 C Kubatura budynku: 5627,7 m 3 Wskaźnik zwartości budynku A/V e : 0, 207/m Liczba uŝytkowników: Osłona budynku: Przyjęto 80 osób Osłonięty Instalacja ogrzewania projektowana: Instalacja ogrzewana alternatywna: Ogrzewanie z MEC Szczecinek Indywidualne kotły gazowe Instalacja wentylacji: Grawitacyjna Instalacja chłodzenia: Brak Instalacja przygotowania ciepłej wody uŝytkowej: piecyki gazowe lub dwufunkcyjne kotły gazowe 14

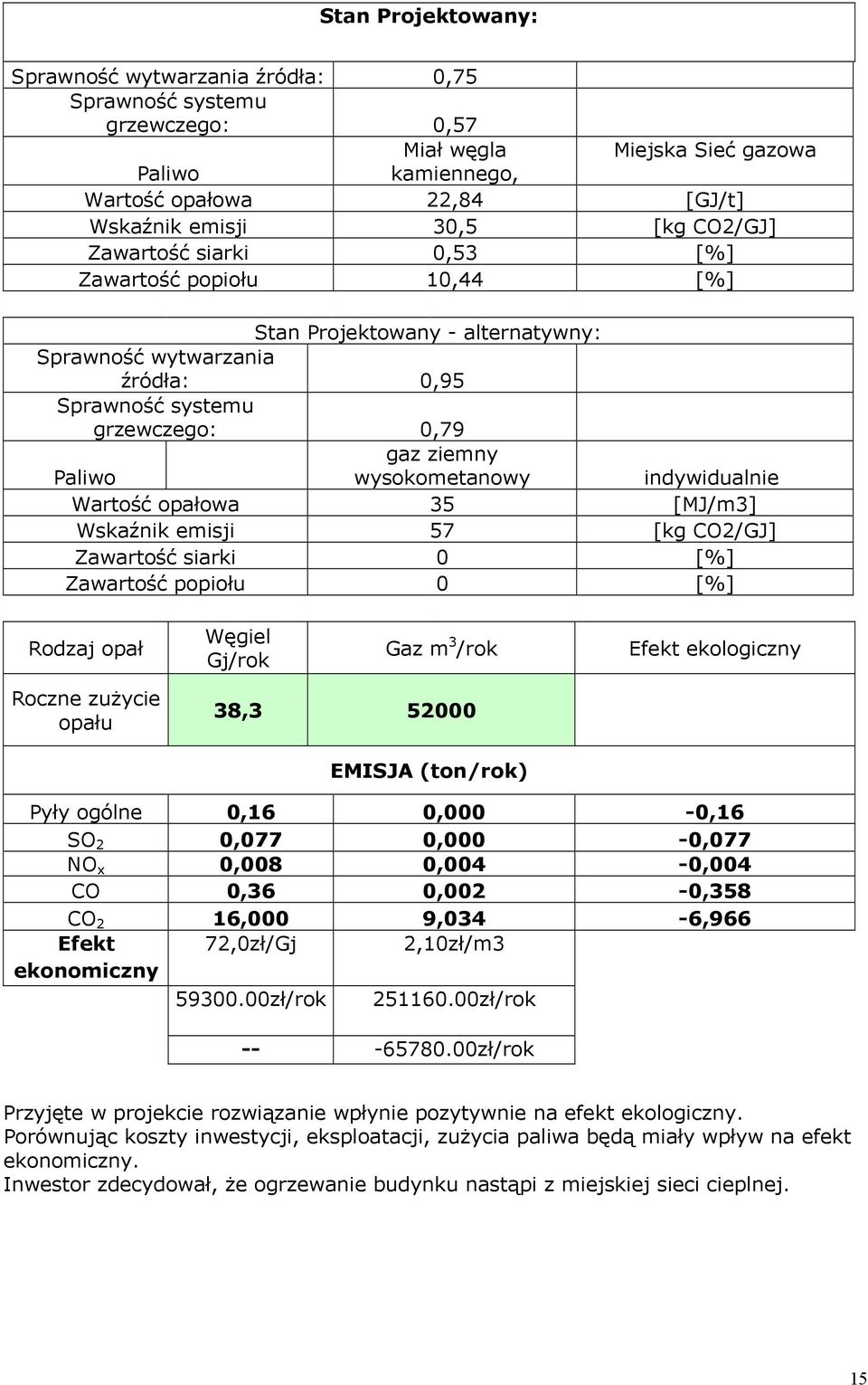

18 Stan Projektowany: Sprawność wytwarzania źródła: 0,75 Sprawność systemu grzewczego: 0,57 Miał węgla Miejska Sieć gazowa Paliwo kamiennego, Wartość opałowa 22,84 [GJ/t] Wskaźnik emisji 30,5 [kg CO2/GJ] Zawartość siarki 0,53 [%] Zawartość popiołu 10,44 [%] Stan Projektowany - alternatywny: Sprawność wytwarzania źródła: 0,95 Sprawność systemu grzewczego: 0,79 Paliwo gaz ziemny wysokometanowy indywidualnie Wartość opałowa 35 [MJ/m3] Wskaźnik emisji 57 [kg CO2/GJ] Zawartość siarki 0 [%] Zawartość popiołu 0 [%] Rodzaj opał Węgiel Gj/rok Gaz m 3 /rok Efekt ekologiczny Roczne zuŝycie opału 38, EMISJA (ton/rok) Pyły ogólne 0,16 0,000-0,16 SO 2 0,077 0,000-0,077 NO x 0,008 0,004-0,004 CO 0,36 0,002-0,358 CO 2 16,000 9,034-6,966 Efekt 72,0zł/Gj 2,10zł/m3 ekonomiczny zł/rok zł/rok zł/rok Przyjęte w projekcie rozwiązanie wpłynie pozytywnie na efekt ekologiczny. Porównując koszty inwestycji, eksploatacji, zuŝycia paliwa będą miały wpływ na efekt ekonomiczny. Inwestor zdecydował, Ŝe ogrzewanie budynku nastąpi z miejskiej sieci cieplnej. 15

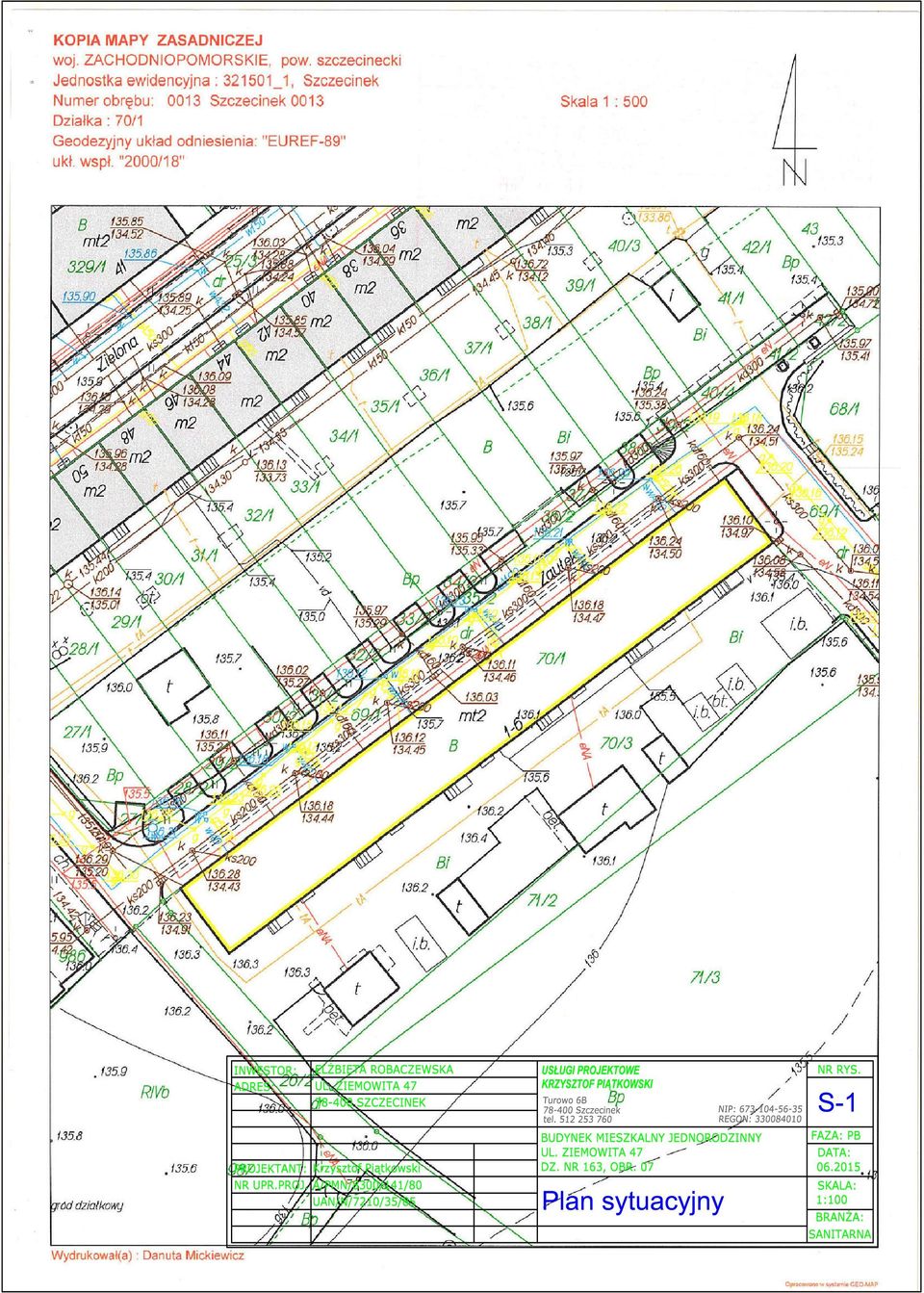

19

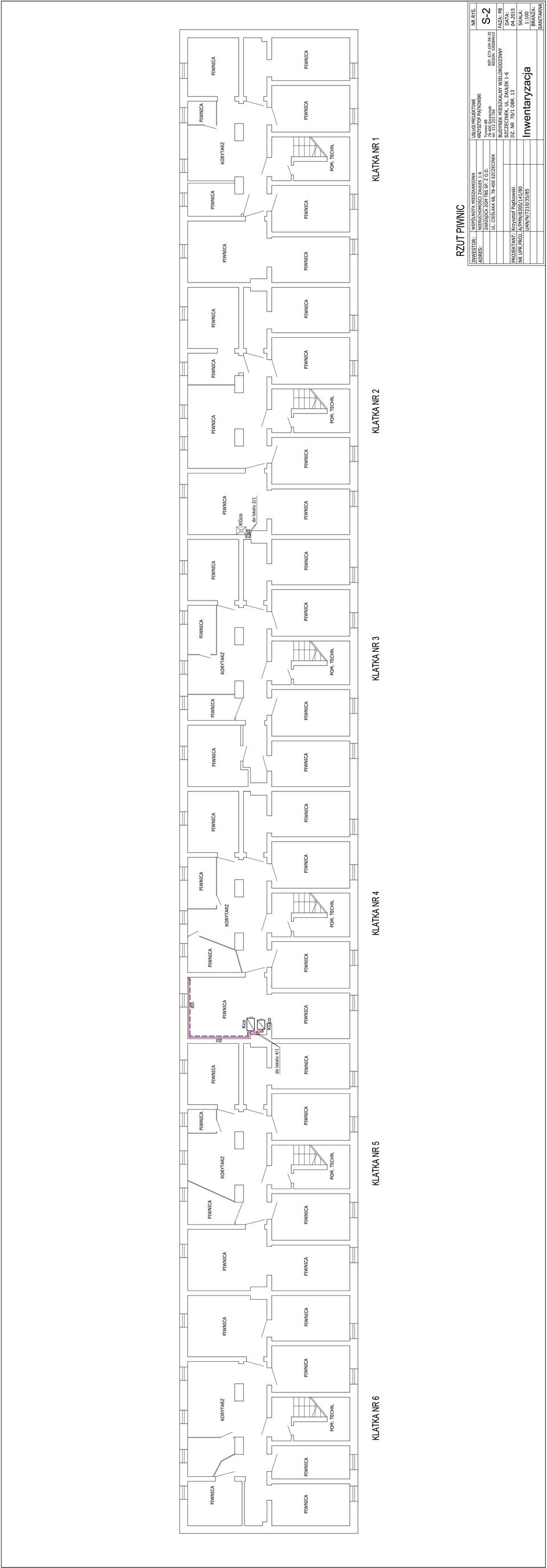

20

21

22

23

24

25

26

27

28

29

30

31 BRANśA ELEKTRYCZNA Instalacja elektryczna węzła wymiennikowni ciepła. Obwód zasilenia tablicy TW węzła wymiennikowni wyprowadzić z istniejącej tablicy licznikowej (administracyjnej) na kondygnacji parteru w klatce schodowej nr 2 przewodem YDYŜo 3x2,5 mm2 układanym pt. W pomieszczeniu węzła instalację elektryczną projektuje się wykonać przewodami kabelkowymi o przekrojach zgodnie ze schematem tablicy TW układanymi na uchwytach nt. Załączanie oświetlenia odbywać się będzie wyłącznikiem oświetlenia przy drzwiach wejściowych do pomieszczenia węzła. W węźle zaprojektowano gniazdo serwisowe 1-faz 230V. 2. Ochrona przeciwporaŝeniowa. System ochrony od poraŝeń samoczynne wyłączenie zasilania w układzie TN-S. Instalacje wykonać zgodnie z obowiązującymi przepisami według norm PN-92/E /1;03;04,PN-IEC , PN-IEC , PN-IEC , PN-IEC ;11, PNIEC ;1-1;1-2. Wykonać pomiary skuteczności ochrony przeciwporaŝeniowej gniazda 230V, sporządzić protokół. Opracowała mgr inŝ. Maria Polak
