CHARAKTERYSTYKA ENERGETYCZNA termomodernizacji budynku Zespołu Szkół nr 1 w Bieczu ul. Grodzka 22, Biecz

Transkrypt

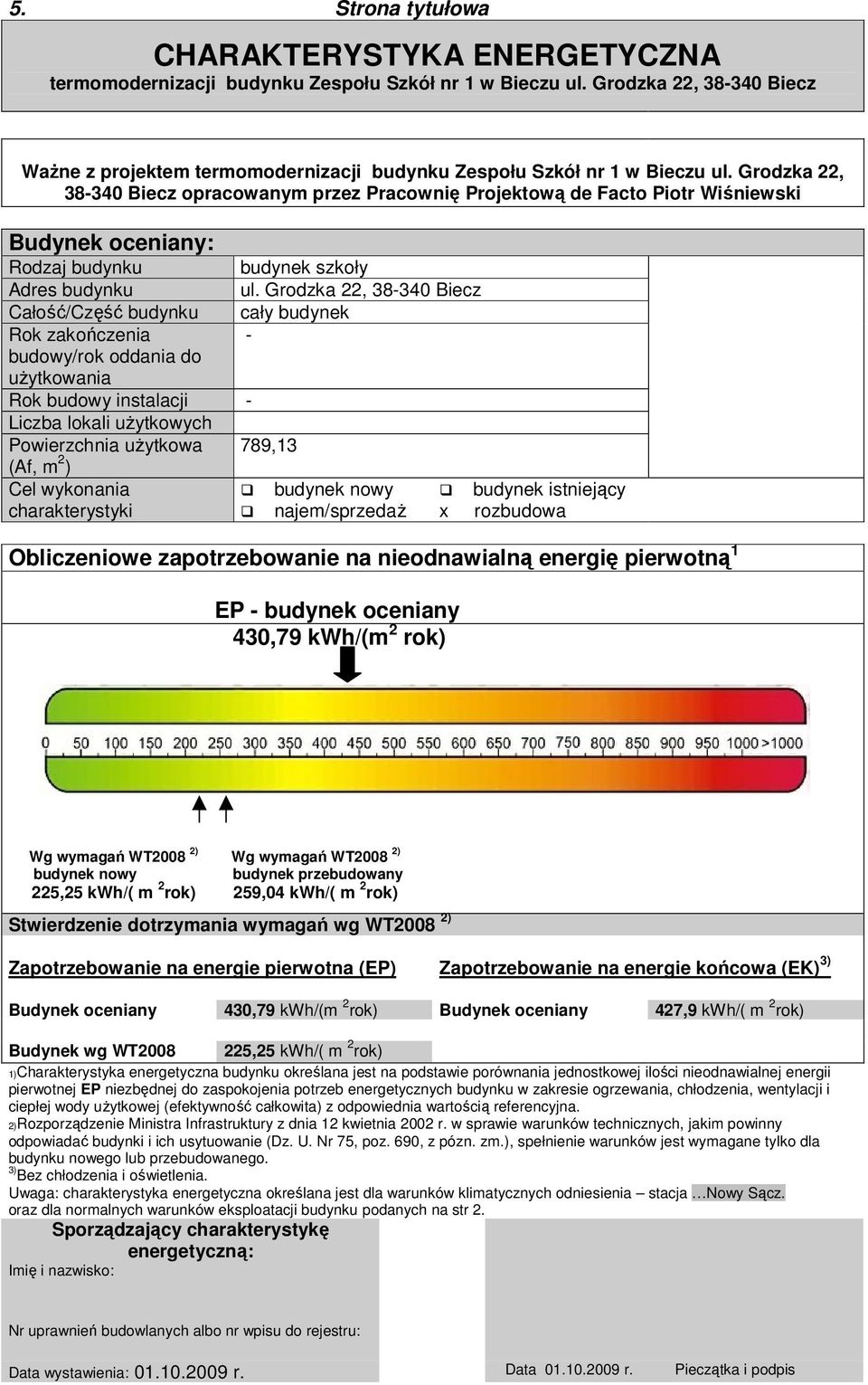

1 5. Strona tytułowa CHARAKTERYSTYKA ENERGETYCZNA termomodernizacji budynku Zespołu Szkół nr 1 w Bieczu ul. WaŜne z projektem termomodernizacji budynku Zespołu Szkół nr 1 w Bieczu ul. Grodzka 22, Biecz opracowanym przez Pracownię Projektową de Facto Piotr Wiśniewski Budynek oceniany: Rodzaj budynku budynek szkoły Adres budynku ul. Całość/Część budynku cały budynek Rok zakończenia - budowy/rok oddania do uŝytkowania Rok budowy instalacji - Liczba lokali uŝytkowych Powierzchnia uŝytkowa 789,13 (Af, m 2 ) Cel wykonania budynek nowy budynek istniejący charakterystyki najem/sprzedaŝ x rozbudowa Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną 1 EP - budynek oceniany 430,79 kwh/(m 2 rok) Wg wymagań WT2008 2) Wg wymagań WT2008 2) budynek nowy budynek przebudowany 225,25 kwh/( m 2 rok) 259,04 kwh/( m 2 rok) Stwierdzenie dotrzymania wymagań wg WT2008 2) Zapotrzebowanie na energie pierwotna (EP) Zapotrzebowanie na energie końcowa (EK) 3) Budynek oceniany 430,79 kwh/(m 2 rok) Budynek oceniany 427,9 kwh/( m 2 rok) Budynek wg WT ,25 kwh/( m 2 rok) 1)Charakterystyka energetyczna budynku określana jest na podstawie porównania jednostkowej ilości nieodnawialnej energii pierwotnej EP niezbędnej do zaspokojenia potrzeb energetycznych budynku w zakresie ogrzewania, chłodzenia, wentylacji i ciepłej wody uŝytkowej (efektywność całkowita) z odpowiednia wartością referencyjna. 2)Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z pózn. zm.), spełnienie warunków jest wymagane tylko dla budynku nowego lub przebudowanego. 3) Bez chłodzenia i oświetlenia. Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja Nowy Sącz. oraz dla normalnych warunków eksploatacji budynku podanych na str 2. Sporządzający charakterystykę energetyczną: Imię i nazwisko: Nr uprawnień budowlanych albo nr wpisu do rejestru: Data wystawienia: r. Data r. Pieczątka i podpis

2 Strona druga Charakterystyka techniczno-uŝytkowa budynku Przeznaczenie budynku zespół szkół Liczba kondygnacji 2+piwnica Powierzchnia uŝytkowa budynku 839,63m 2 Powierzchnia uŝytkowa o regulowanej temperaturze (Af) 789,13 m 2 Normalne temperatury eksploatacyjne: zima, lato +20 C Podział powierzchni uŝytkowej: powierzchnia klas, kuchni i innych pomieszczeń nie przeznaczonych na komunikację 645 m 2, korytarze i klatki schodowe 144 m 2. Kubatura budynku 4327 m 3 w tym o temp. +20 C 3039,46 m 3 Wskaźnik zwartości budynku A/Ve 0,53 Rodzaj konstrukcji budynku Konstrukcja tradycyjna. Budynek murowany z cegły pełnej stropy poddasza oraz piwnic typu Kleina, dach o konstrukcji drewnianej kryty papą. Liczba uŝytkowników 170 Osłona budynku: opis, parametry termiczne Ściany zewnętrzne warstwowe z cegły pełnej ocieplone styropianem U= od 0,27 do 0,3 W/m 2 K, ściany zewnętrzne warstwowe z cegły pełnej nieocieplone U= od 0,77 do 1,77 W/m 2 K, strop nad piwnicą: typu Kleina ocieplona płytą pilśniową porowatą U= 1,18 W/m 2 K, strop pod poddaszem o konstrukcji drewnianej ocieplony wełną mineralną U= 0,19 W/m 2 K, stropodach ocieplony wełną mineralną U= 0,22 W/m 2 K, stolarka okienna PCV U od 1,5 do 1,8 W/m 2 K. Instalacja ogrzewania: Instalacja ogrzewania centralna wodna, dwururowa z rozprowadzeniem dolnym. Źródłem ciepła jest gazowy kocioł Viessmann o mocy 345 kw, instalacja z zaizolowanymi przewodami wyposaŝona w grzejniki płytowe wyposaŝone w termostaty. Instalacja wentylacji: Wentylacja naturalna grawitacyjna. Instalacja chłodzenia: Nie ma Instalacja przygotowania ciepłej wody uŝytkowej: Instalacja cwu centralna z zaizolowanymi przewodami rozprowadzającymi. Źródłem ciepła jest gazowy kocioł Viessmann o mocy 345 kw Instalacja oświetlenia go: Oświetlenie przy zastosowaniu opraw świetlówkowych nastropowych i przy zastosowaniu opraw Ŝarowych sufitowych.

3 Strona trzecia Obliczeniowe zapotrzebowanie na energię Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Nośnik energii Ogrzewanie Ciepła woda Wentylacja Chłodzenie Oświetlenie Suma gaz ziemny (w=1,1) Energia elektryczna, produkcja mieszana (w=3,0) 347,12 40, , ,21 40,21 Podział zapotrzebowania na energię Roczne jednostkowe zapotrzebowanie na energię uŝytkową [kwh/(m 2 rok)] Ogrzewanie Ciepła woda Wentylacja Chłodzenie Oświetlenie Suma Wartość 255,83 19, ,69 Udział [%] 92,8 7, Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok) Ogrzewanie i wentylacja Ciepła woda Wentylacja Chłodzenie Oświetlenie Suma Wartość 347,12 40, ,21 427,9 Udział [%] 81,12 9, ,4 100 Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m 2 rok) Ogrzewanie Ciepła woda Wentylacja Chłodzenie Oświetlenie Suma i wentylacja Wartość 277,7 32, ,64 430,79 Udział [%] 64,46 7, Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię: pierwotną 430,79 kwh/(m 2 rok)

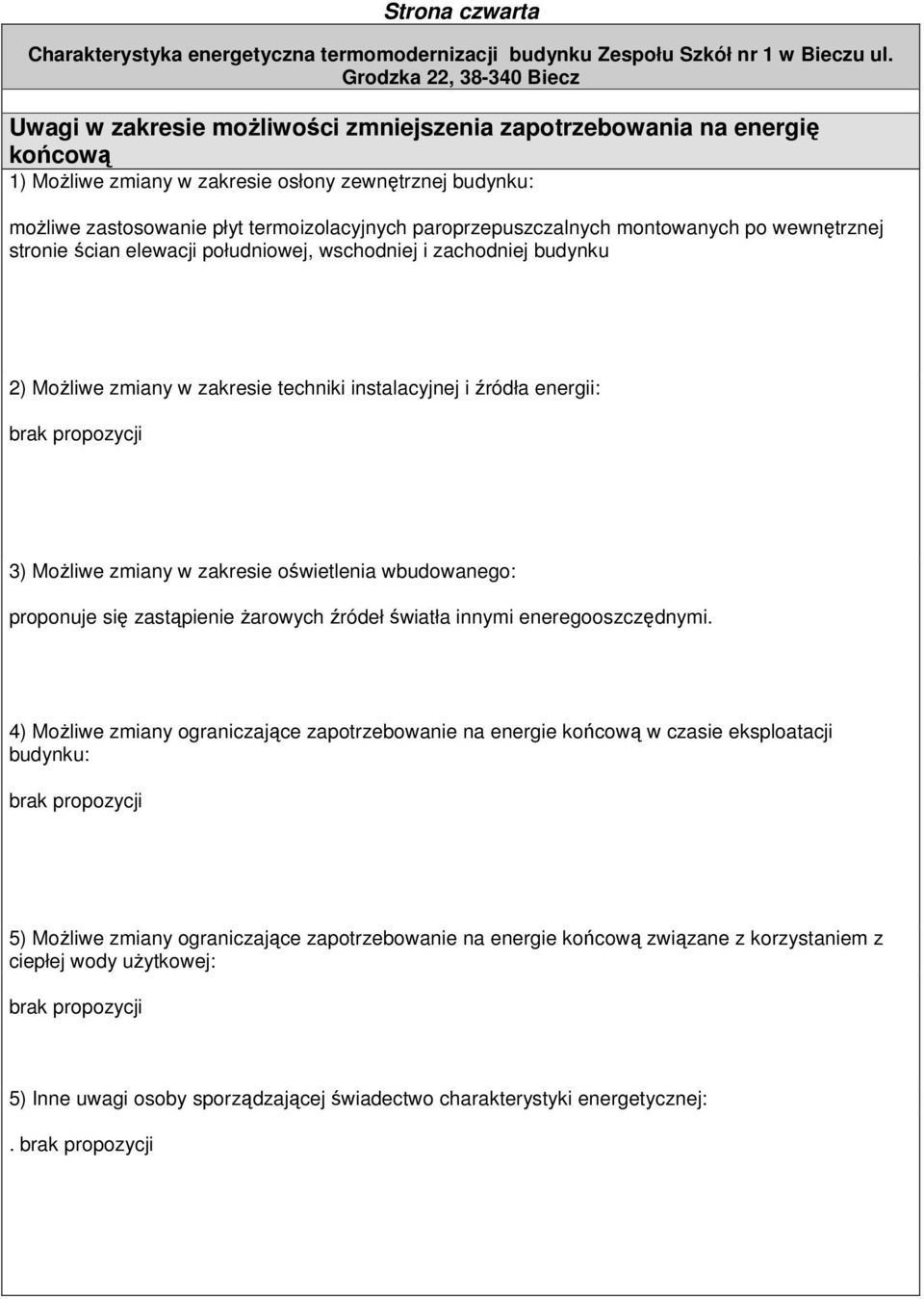

4 Strona czwarta Uwagi w zakresie moŝliwości zmniejszenia zapotrzebowania na energię końcową 1) MoŜliwe zmiany w zakresie osłony zewnętrznej budynku: moŝliwe zastosowanie płyt termoizolacyjnych paroprzepuszczalnych montowanych po wewnętrznej stronie ścian elewacji południowej, wschodniej i zachodniej budynku 2) MoŜliwe zmiany w zakresie techniki instalacyjnej i źródła energii: 3) MoŜliwe zmiany w zakresie oświetlenia go: proponuje się zastąpienie Ŝarowych źródeł światła innymi eneregooszczędnymi. 4) MoŜliwe zmiany ograniczające zapotrzebowanie na energie końcową w czasie eksploatacji budynku: 5) MoŜliwe zmiany ograniczające zapotrzebowanie na energie końcową związane z korzystaniem z ciepłej wody uŝytkowej: 5) Inne uwagi osoby sporządzającej świadectwo charakterystyki energetycznej:.

5 Strona piąta Objaśnienia Zapotrzebowanie na energię Zapotrzebowanie na energię w charakterystyce energetycznej jest wyraŝane poprzez roczne zapotrzebowanie na nieodnawialną energię pierwotną i poprzez zapotrzebowanie na energię końcową. Wartości te są wyznaczone obliczeniowo na podstawie jednolitej metodologii. Dane do obliczeń określa się na podstawie dokumentacji budowlanej i przyjmuje się standardowe warunki brzegowe (np. standardowe warunki klimatyczne, zdefiniowany sposób eksploatacji, standardową temperaturę wewnętrzną i wewnętrzne zyski ciepła itp.). Z uwagi na standardowe warunki brzegowe, uzyskane wartości zuŝycia energii nie pozwalają wnioskować o rzeczywistym zuŝyciu energii budynku. Zapotrzebowanie na nieodnawialną energię pierwotną Zapotrzebowanie na nieodnawialna energię pierwotną określa efektywność całkowita budynku. Uwzględnia ona obok energii końcowej, dodatkowe nakłady nieodnawialnej energii pierwotnej na dostarczenie do granicy budynku kaŝdego wykorzystanego nośnika energii (np. oleju opałowego, gazu, energii elektrycznej, energii odnawialnych itp.). Uzyskane małe wartości wskazują na nieznaczne zapotrzebowanie i tym samym wysoką efektywność i uŝytkowanie energii chroniące zasoby i środowisko. Jednocześnie ze zuŝyciem energii moŝna podawać odpowiadającą emisje CO2 budynku. Zapotrzebowanie na energię końcową Zapotrzebowanie na energię końcową określa roczna ilość energii dla ogrzewania (ewentualnie chłodzenia), wentylacji i przygotowania ciepłej wody uŝytkowej. Jest ona obliczana dla standardowych warunków klimatycznych i standardowych warunków uŝytkowania i jest miara efektywności energetycznej budynku i jego techniki instalacyjnej. Zapotrzebowanie na energie końcową jest to ilość energii bilansowana na granicy budynku, która powinna być dostarczone do budynku przy standardowych warunkach z uwzględnieniem wszystkich strat, aby zapewnić utrzymanie obliczeniowej temperatury wewnętrznej, niezbędnej wentylacji i dostarczenie ciepłej wody uŝytkowej. Małe wartości sygnalizują niskie zapotrzebowanie i tym samym wysoką efektywność. Budynek mieszkalny z lokalami usługowymi Charakterystyka energetyczna budynku mieszkalnego, w którym znajdują się lokale o funkcji niemieszkalnej moŝe być sporządzone dla całego budynku lub oddzielnie dla części mieszkalnej i dla kaŝdej pozostałej części budynku stanowiącej samodzielna całość techniczno-uŝytkowa o odmiennej funkcji uŝytkowej. Fakt ten naleŝy zaznaczyć na stronie tytułowej w rubryce (całość/część budynku). Informacje dodatkowe 1) Niniejsza charakterystyka energetycznej budynku zostało wydane na podstawie dokonanej oceny energetycznej budynku zgodnie z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz. 1118, z późn. zm.) oraz rozporządzenia Ministra Infrastruktury z dnia r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielna całość techniczno-uŝytkowa oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. (Dz. U. Nr 201 poz. 1240) 2) Charakterystyka energetyczna traci waŝność w przypadku, o którym mowa w art. 63 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane 3) Obliczona w charakterystyce energetycznej wartość EP wyraŝona w [kwh/m2rok] jest wartością obliczeniową określającą szacunkowe zuŝycie nieodnawialnej energii pierwotnej dla przyjętego sposobu uŝytkowania i standardowych warunków klimatycznych i jako taka nie moŝe być podstawa do naliczania opłat za rzeczywiste zuŝycie energii w budynku. 4) Ustalona w niniejszym charakterystyce energetycznej skala do oceny właściwości energetycznych budynku wyraŝa porównanie jego oceny energetycznej z oceną energetyczną budynku spełniającego wymagania warunków technicznych 5) WyŜsza efektywność energetyczna budynku moŝna uzyskać przez poprawienie jego cech technicznych wykonując modernizacje w zakresie obudowy budynku, techniki instalacyjnej, sposobu zasilania w energię lub zmieniając parametry eksploatacyjne.
