ŚWIADECTWO CHARAKTERYSTYKI ENERGETYCZNEJ DLA BUDYNKU

Transkrypt

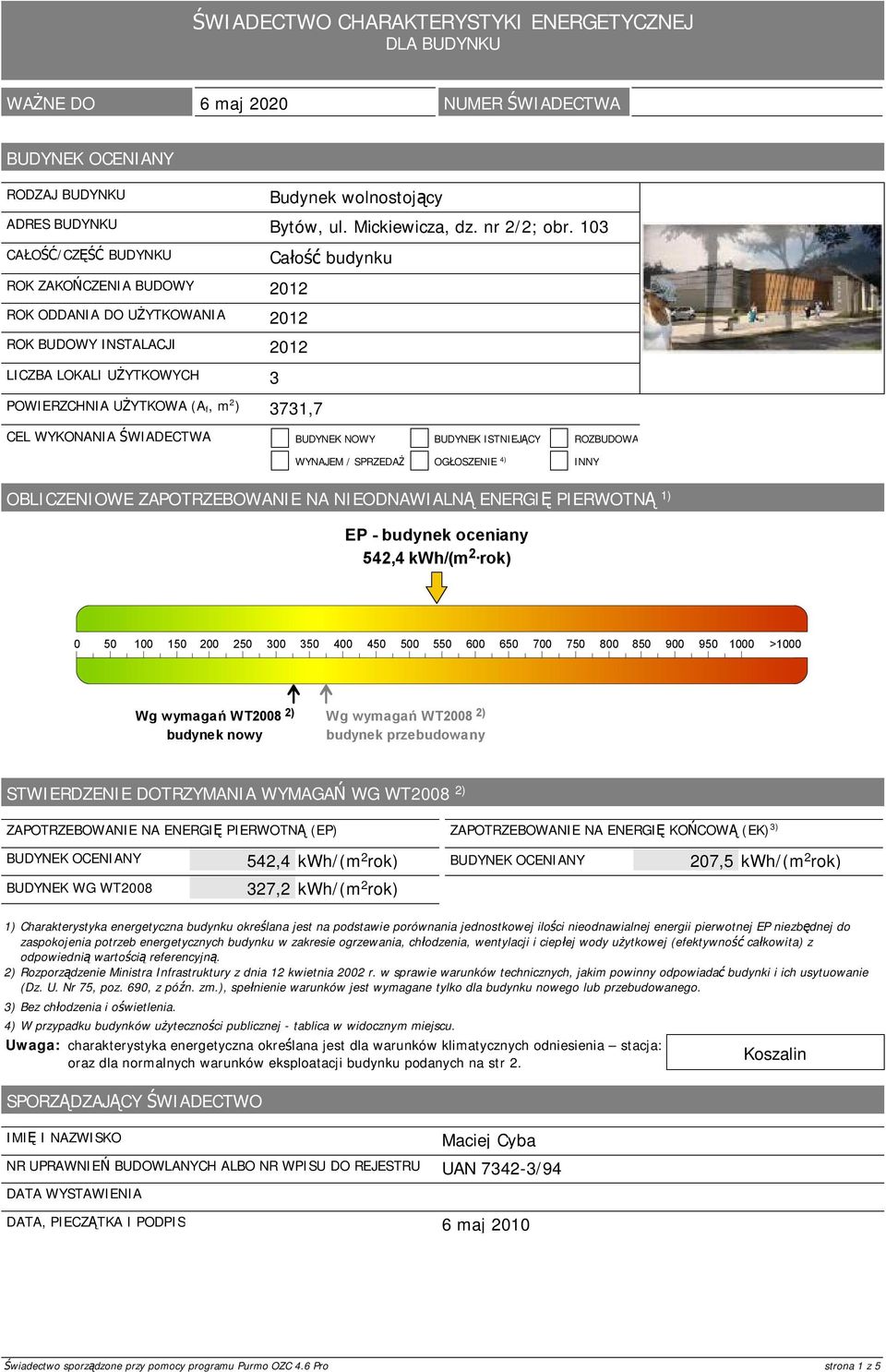

1 ŚWIADECTWO CHARAKTERYSTYKI ENERGETYCZNEJ DLA BUDYNKU WAŻNE DO 6 maj 2020 NUMER ŚWIADECTWA BUDYNEK OCENIANY RODZAJ BUDYNKU ADRES BUDYNKU CAŁOŚĆ/CZĘŚĆ BUDYNKU ROK ZAKOŃCZENIA BUDOWY ROK ODDANIA DO UŻYTKOWANIA 2012 ROK BUDOWY INSTALACJI LICZBA LOKALI UŻYTKOWYCH 3 Budynek wolnostojący Bytów, ul. Mickiewicza, dz. nr 2/2; obr. 103 Całość budynku POWIERZCHNIA UŻYTKOWA (A f, m 2 ) 3731,7 CEL WYKONANIA ŚWIADECTWA BUDYNEK NOWY BUDYNEK ISTNIEJĄCY ROZBUDOWA WYNAJEM / SPRZEDAŻ OGŁOSZENIE 4) INNY OBLICZENIOWE NIEODNAWIALNĄ ENERGIĘ PIERWOTNĄ 1) EP - budynek oceniany 542,4 kwh/(m 2 rok) >1000 Wg wymagań WT2008 2) budynek nowy Wg wymagań WT2008 2) budynek przebudowany STWIERDZENIE DOTRZYMANIA WYMAGAŃ WG WT2008 2) ENERGIĘ PIERWOTNĄ (EP) ENERGIĘ KOŃCOWĄ (EK) 3) BUDYNEK OCENIANY BUDYNEK WG WT ,4 327,2 kwh/(m 2 rok) BUDYNEK OCENIANY 207,5 kwh/(m 2 rok) kwh/(m 2 rok) 1) Charakterystyka energetyczna budynku określana jest na podstawie porównania jednostkowej ilości nieodnawialnej energii pierwotnej EP niezbędnej do zaspokojenia potrzeb energetycznych budynku w zakresie ogrzewania, chłodzenia, wentylacji i ciepłej wody użytkowej (efektywność całkowita) z odpowiednią wartością referencyjną. 2) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zm.), spełnienie warunków jest wymagane tylko dla budynku nowego lub przebudowanego. 3) Bez chłodzenia i oświetlenia. 4) W przypadku budynków użyteczności publicznej - tablica w widocznym miejscu. Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja: oraz dla normalnych warunków eksploatacji budynku podanych na str 2. SPORZĄDZAJĄCY ŚWIADECTWO Koszalin IMIĘ I NAZWISKO NR UPRAWNIEŃ BUDOWLANYCH ALBO NR WPISU DO REJESTRU DATA WYSTAWIENIA DATA, PIECZĄTKA I PODPIS Maciej Cyba UAN /94 6 maj 2010 strona 1 z 5

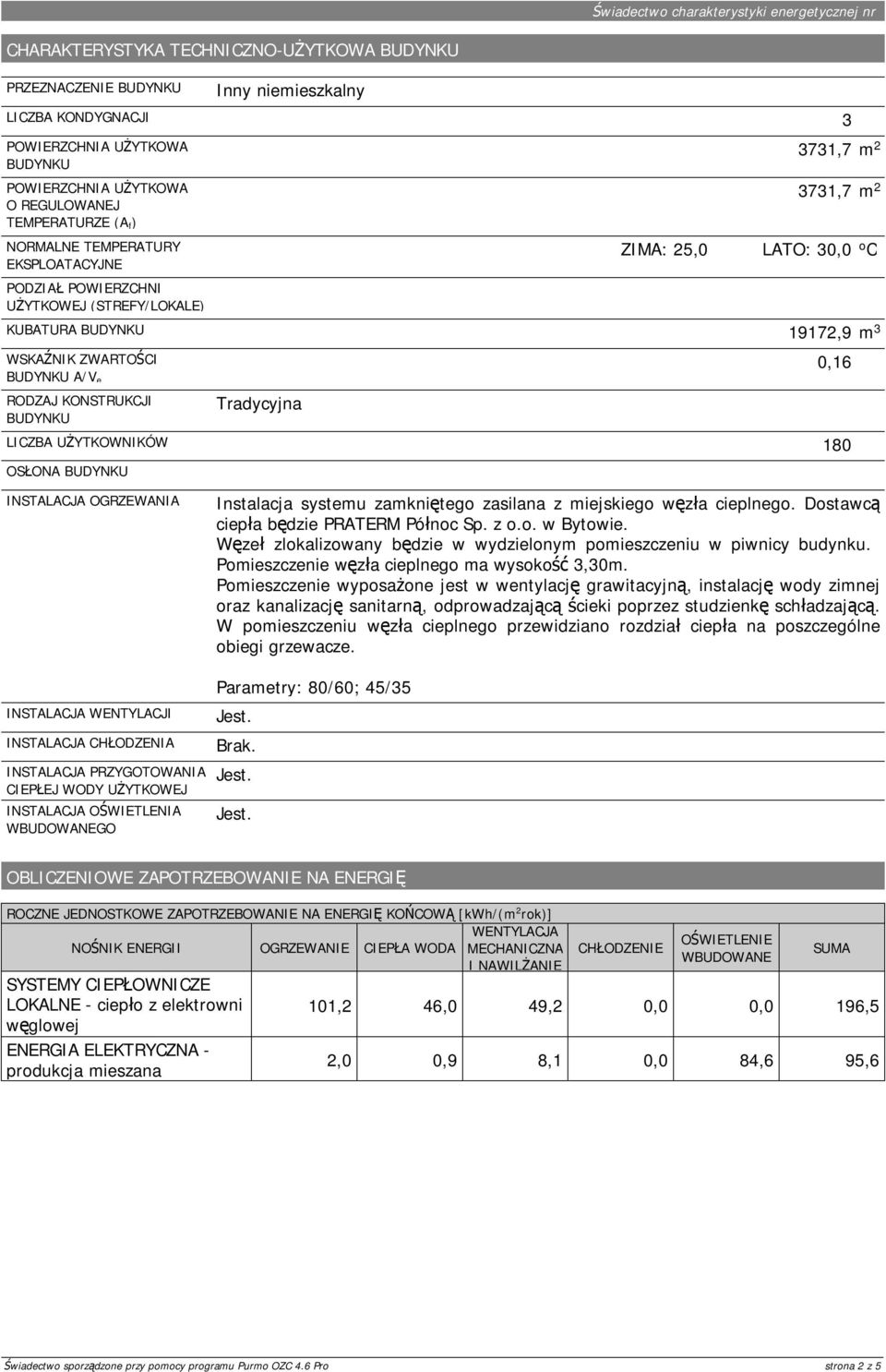

2 Świadectwo charakterystyki energetycznej nr CHARAKTERYSTYKA TECHNICZNO-UŻYTKOWA BUDYNKU PRZEZNACZENIE BUDYNKU LICZBA KONDYGNACJI POWIERZCHNIA UŻYTKOWA BUDYNKU POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE (A f) NORMALNE TEMPERATURY EKSPLOATACYJNE PODZIAŁ POWIERZCHNI UŻYTKOWEJ (STREFY/LOKALE) KUBATURA BUDYNKU WSKAŹNIK ZWARTOŚCI BUDYNKU A/V e RODZAJ KONSTRUKCJI BUDYNKU OSŁONA BUDYNKU Inny niemieszkalny Tradycyjna ,7 3731,7 ZIMA: 25,0 LATO: 30, ,9 LICZBA UŻYTKOWNIKÓW 180 0,16 m 2 m 2 o C m 3 INSTALACJA OGRZEWANIA INSTALACJA WENTYLACJI INSTALACJA CHŁODZENIA INSTALACJA PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ INSTALACJA OŚWIETLENIA WBUDOWANEGO Instalacja systemu zamkniętego zasilana z miejskiego węzła cieplnego. Dostawcą ciepła będzie PRATERM Północ Sp. z o.o. w Bytowie. Węzeł zlokalizowany będzie w wydzielonym pomieszczeniu w piwnicy budynku. Pomieszczenie węzła cieplnego ma wysokość 3,30m. Pomieszczenie wyposażone jest w wentylację grawitacyjną, instalację wody zimnej oraz kanalizację sanitarną, odprowadzającą ścieki poprzez studzienkę schładzającą. W pomieszczeniu węzła cieplnego przewidziano rozdział ciepła na poszczególne obiegi grzewacze. Parametry: 80/60; 45/35 Jest. Brak. Jest. Jest. OBLICZENIOWE ENERGIĘ ROCZNE JEDNOSTKOWE ENERGIĘ KOŃCOWĄ [kwh/(m 2 rok)] WENTYLACJA NOŚNIK ENERGII OGRZEWANIE CIEPŁA WODA MECHANICZNA I NAWILŻANIE SYSTEMY CIEPŁOWNICZE LOKALNE - ciepło z elektrowni węglowej ENERGIA ELEKTRYCZNA - produkcja mieszana CHŁODZENIE OŚWIETLENIE WBUDOWANE SUMA 101,2 46,0 49,2 0,0 0,0 196,5 2,0 0,9 8,1 0,0 84,6 95,6 strona 2 z 5

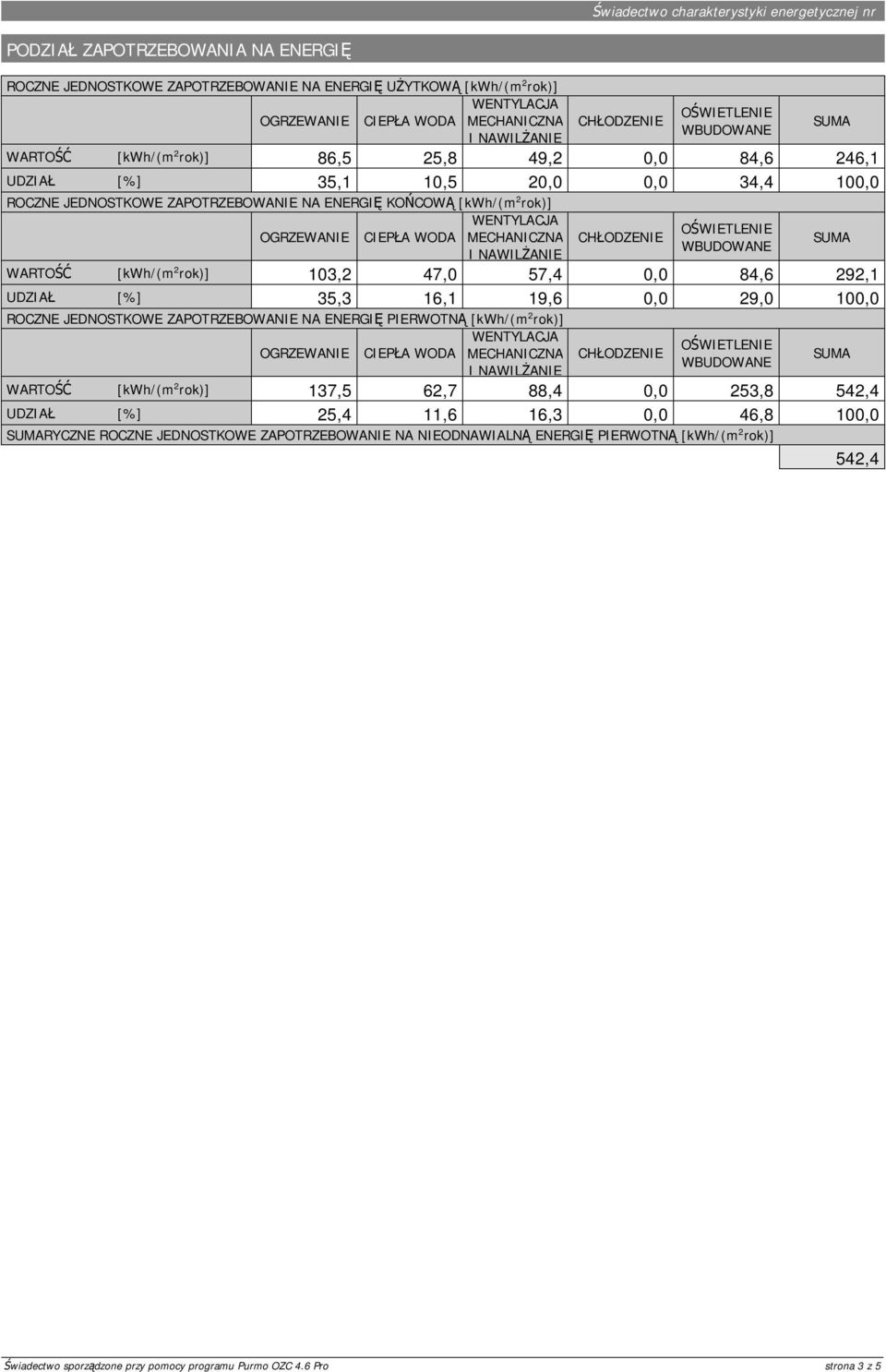

3 Świadectwo charakterystyki energetycznej nr PODZIAŁ ZAPOTRZEBOWANIA NA ENERGIĘ ROCZNE JEDNOSTKOWE ENERGIĘ UŻYTKOWĄ [kwh/(m 2 rok)] WENTYLACJA OŚWIETLENIE OGRZEWANIE CIEPŁA WODA MECHANICZNA CHŁODZENIE SUMA WBUDOWANE I NAWILŻANIE [kwh/(m 2 rok)] WARTOŚĆ 86,5 25,8 49,2 0,0 84,6 246,1 UDZIAŁ [%] 35,1 10,5 20,0 0,0 34,4 100,0 ROCZNE JEDNOSTKOWE ENERGIĘ KOŃCOWĄ [kwh/(m 2 rok)] WENTYLACJA OŚWIETLENIE OGRZEWANIE CIEPŁA WODA MECHANICZNA CHŁODZENIE SUMA WBUDOWANE I NAWILŻANIE [kwh/(m 2 rok)] WARTOŚĆ 103,2 47,0 57,4 0,0 84,6 292,1 UDZIAŁ [%] 35,3 16,1 19,6 0,0 29,0 100,0 ROCZNE JEDNOSTKOWE ENERGIĘ PIERWOTNĄ [kwh/(m 2 rok)] WENTYLACJA OŚWIETLENIE OGRZEWANIE CIEPŁA WODA MECHANICZNA CHŁODZENIE SUMA WBUDOWANE I NAWILŻANIE [kwh/(m 2 rok)] WARTOŚĆ 137,5 62,7 88,4 0,0 253,8 542,4 UDZIAŁ [%] 25,4 11,6 16,3 0,0 46,8 100,0 SUMARYCZNE ROCZNE JEDNOSTKOWE NIEODNAWIALNĄ ENERGIĘ PIERWOTNĄ [kwh/(m 2 rok)] 542,4 strona 3 z 5

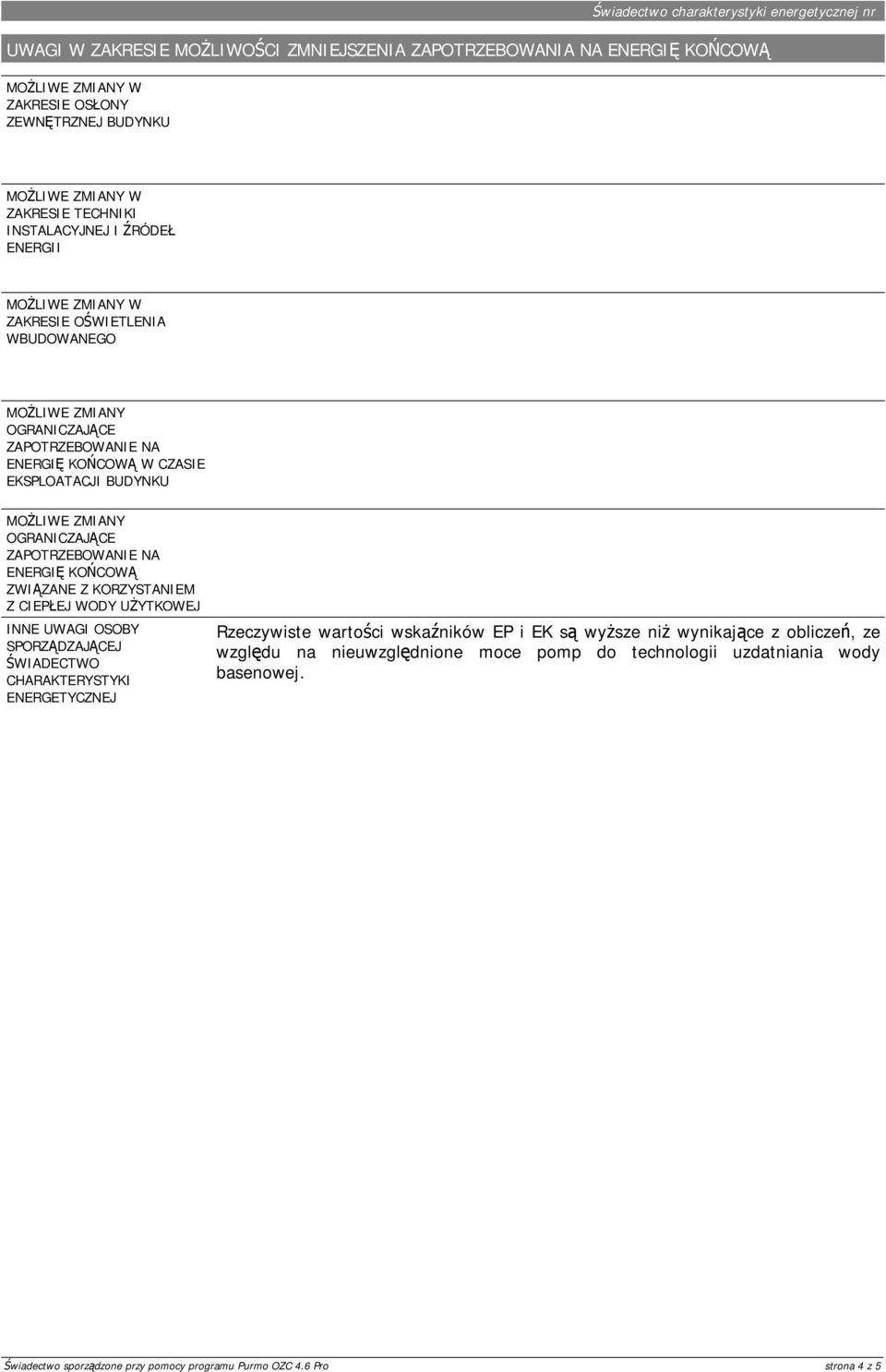

4 Świadectwo charakterystyki energetycznej nr UWAGI W ZAKRESIE MOŻLIWOŚCI ZMNIEJSZENIA ZAPOTRZEBOWANIA NA ENERGIĘ KOŃCOWĄ MOŻLIWE ZMIANY W ZAKRESIE OSŁONY ZEWNĘTRZNEJ BUDYNKU MOŻLIWE ZMIANY W ZAKRESIE TECHNIKI INSTALACYJNEJ I ŹRÓDEŁ ENERGII MOŻLIWE ZMIANY W ZAKRESIE OŚWIETLENIA WBUDOWANEGO MOŻLIWE ZMIANY OGRANICZAJĄCE ENERGIĘ KOŃCOWĄ W CZASIE EKSPLOATACJI BUDYNKU MOŻLIWE ZMIANY OGRANICZAJĄCE ENERGIĘ KOŃCOWĄ ZWIĄZANE Z KORZYSTANIEM Z CIEPŁEJ WODY UŻYTKOWEJ INNE UWAGI OSOBY SPORZĄDZAJĄCEJ ŚWIADECTWO CHARAKTERYSTYKI ENERGETYCZNEJ Rzeczywiste wartości wskaźników EP i EK są wyższe niż wynikające z obliczeń, ze względu na nieuwzględnione moce pomp do technologii uzdatniania wody basenowej. strona 4 z 5

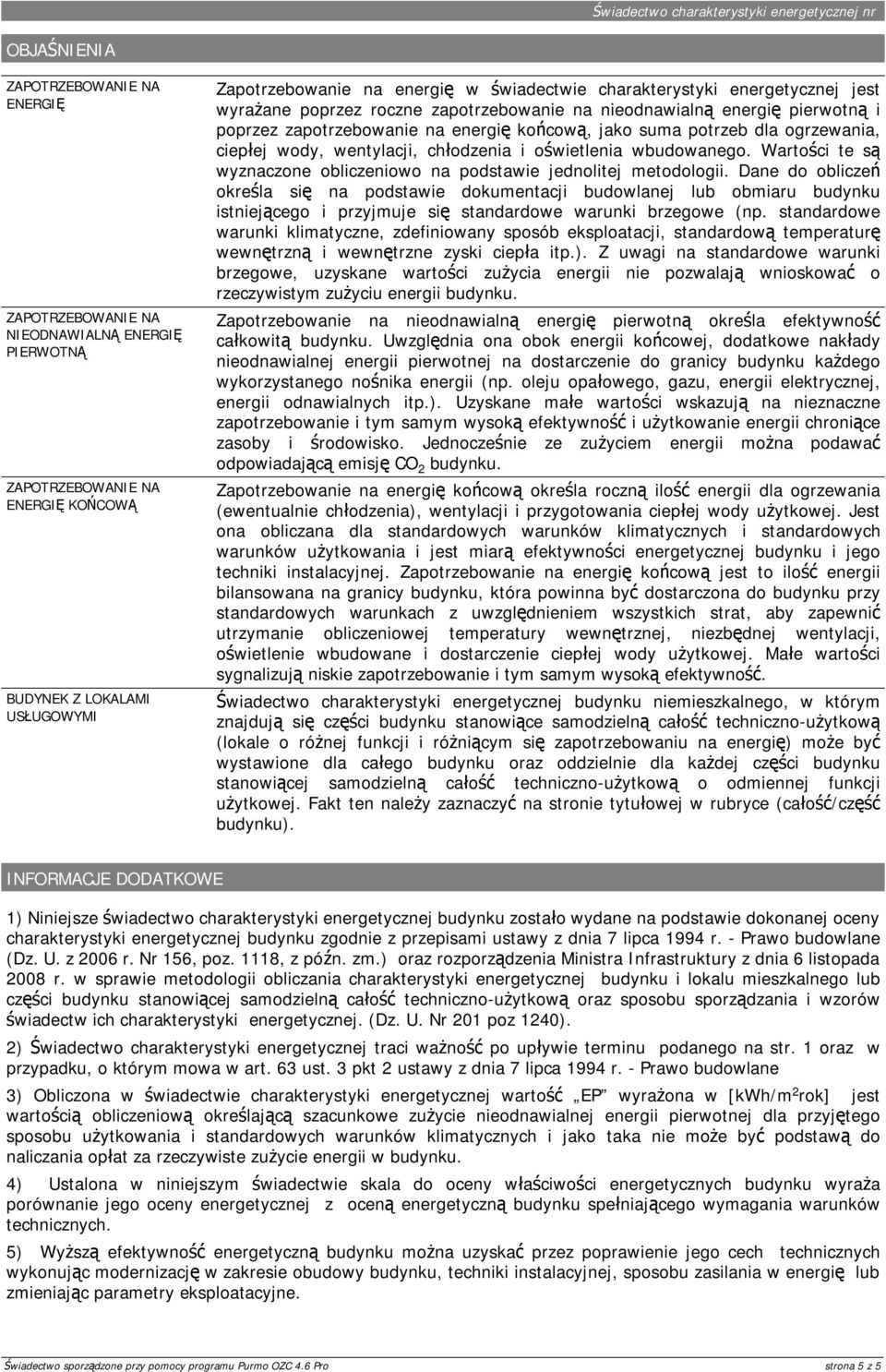

5 Świadectwo charakterystyki energetycznej nr OBJAŚNIENIA ENERGIĘ NIEODNAWIALNĄ ENERGIĘ PIERWOTNĄ ENERGIĘ KOŃCOWĄ BUDYNEK Z LOKALAMI USŁUGOWYMI Zapotrzebowanie na energię w świadectwie charakterystyki energetycznej jest wyrażane poprzez roczne zapotrzebowanie na nieodnawialną energię pierwotną i poprzez zapotrzebowanie na energię końcową, jako suma potrzeb dla ogrzewania, ciepłej wody, wentylacji, chłodzenia i oświetlenia wbudowanego. Wartości te są wyznaczone obliczeniowo na podstawie jednolitej metodologii. Dane do obliczeń określa się na podstawie dokumentacji budowlanej lub obmiaru budynku istniejącego i przyjmuje się standardowe warunki brzegowe (np. standardowe warunki klimatyczne, zdefiniowany sposób eksploatacji, standardową temperaturę wewnętrzną i wewnętrzne zyski ciepła itp.). Z uwagi na standardowe warunki brzegowe, uzyskane wartości zużycia energii nie pozwalają wnioskować o rzeczywistym zużyciu energii budynku. Zapotrzebowanie na nieodnawialną energię pierwotną określa efektywność całkowitą budynku. Uwzględnia ona obok energii końcowej, dodatkowe nakłady nieodnawialnej energii pierwotnej na dostarczenie do granicy budynku każdego wykorzystanego nośnika energii (np. oleju opałowego, gazu, energii elektrycznej, energii odnawialnych itp.). Uzyskane małe wartości wskazują na nieznaczne zapotrzebowanie i tym samym wysoką efektywność i użytkowanie energii chroniące zasoby i środowisko. Jednocześnie ze zużyciem energii można podawać odpowiadającą emisję CO 2 budynku. Zapotrzebowanie na energię końcową określa roczną ilość energii dla ogrzewania (ewentualnie chłodzenia), wentylacji i przygotowania ciepłej wody użytkowej. Jest ona obliczana dla standardowych warunków klimatycznych i standardowych warunków użytkowania i jest miarą efektywności energetycznej budynku i jego techniki instalacyjnej. Zapotrzebowanie na energię końcową jest to ilość energii bilansowana na granicy budynku, która powinna być dostarczona do budynku przy standardowych warunkach z uwzględnieniem wszystkich strat, aby zapewnić utrzymanie obliczeniowej temperatury wewnętrznej, niezbędnej wentylacji, oświetlenie wbudowane i dostarczenie ciepłej wody użytkowej. Małe wartości sygnalizują niskie zapotrzebowanie i tym samym wysoką efektywność. Świadectwo charakterystyki energetycznej budynku niemieszkalnego, w którym znajdują się części budynku stanowiące samodzielną całość techniczno-użytkową (lokale o różnej funkcji i różniącym się zapotrzebowaniu na energię) może być wystawione dla całego budynku oraz oddzielnie dla każdej części budynku stanowiącej samodzielną całość techniczno-użytkową o odmiennej funkcji użytkowej. Fakt ten należy zaznaczyć na stronie tytułowej w rubryce (całość/część budynku). INFORMACJE DODATKOWE 1) Niniejsze świadectwo charakterystyki energetycznej budynku zostało wydane na podstawie dokonanej oceny charakterystyki energetycznej budynku zgodnie z przepisami ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz. 1118, z późn. zm.) oraz rozporządzenia Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. (Dz. U. Nr 201 poz 1240). 2) Świadectwo charakterystyki energetycznej traci ważność po upływie terminu podanego na str. 1 oraz w przypadku, o którym mowa w art. 63 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane 3) Obliczona w świadectwie charakterystyki energetycznej wartość EP wyrażona w [kwh/m 2 rok] jest wartością obliczeniową określającą szacunkowe zużycie nieodnawialnej energii pierwotnej dla przyjętego sposobu użytkowania i standardowych warunków klimatycznych i jako taka nie może być podstawą do naliczania opłat za rzeczywiste zużycie energii w budynku. 4) Ustalona w niniejszym świadectwie skala do oceny właściwości energetycznych budynku wyraża porównanie jego oceny energetycznej z oceną energetyczną budynku spełniającego wymagania warunków technicznych. 5) Wyższą efektywność energetyczną budynku można uzyskać przez poprawienie jego cech technicznych wykonując modernizację w zakresie obudowy budynku, techniki instalacyjnej, sposobu zasilania w energię lub zmieniając parametry eksploatacyjne. strona 5 z 5

6

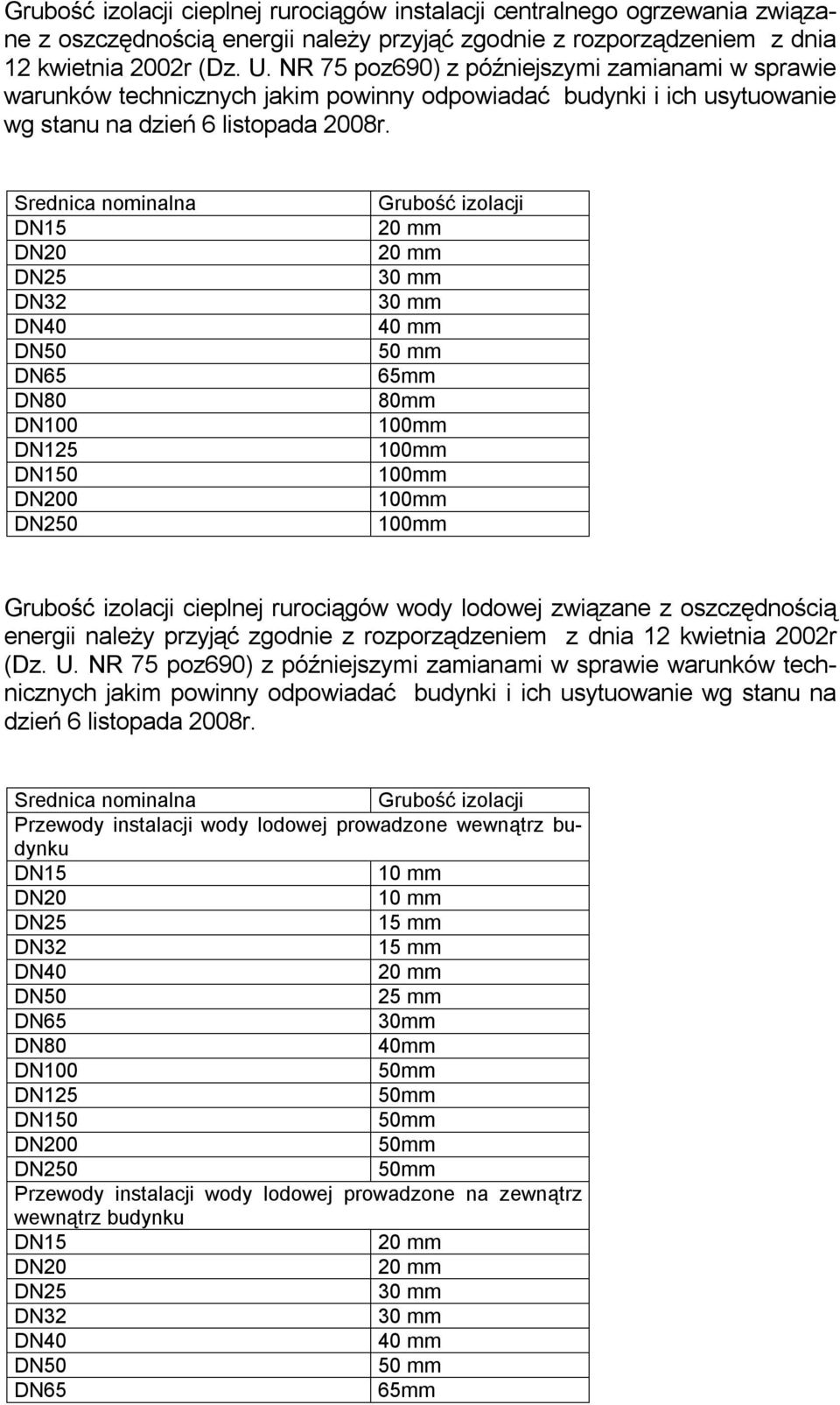

7 Grubość izolacji cieplnej rurociągów instalacji centralnego ogrzewania związane z oszczędnością energii należy przyjąć zgodnie z rozporządzeniem z dnia 12 kwietnia 2002r (Dz. U. NR 75 poz690) z późniejszymi zamianami w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie wg stanu na dzień 6 listopada 2008r. Srednica nominalna DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 Grubość izolacji 30 mm 30 mm 40 mm 50 mm 65mm 80mm Grubość izolacji cieplnej rurociągów wody lodowej związane z oszczędnością energii należy przyjąć zgodnie z rozporządzeniem z dnia 12 kwietnia 2002r (Dz. U. NR 75 poz690) z późniejszymi zamianami w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie wg stanu na dzień 6 listopada 2008r. Srednica nominalna Grubość izolacji Przewody instalacji wody lodowej prowadzone wewnątrz budynku DN15 10 mm DN20 10 mm DN25 15 mm DN32 15 mm DN40 DN50 25 mm DN65 30mm DN80 40mm DN100 DN125 DN150 DN200 DN250 Przewody instalacji wody lodowej prowadzone na zewnątrz wewnątrz budynku DN15 DN20 DN25 30 mm DN32 30 mm DN40 40 mm DN50 50 mm DN65 65mm

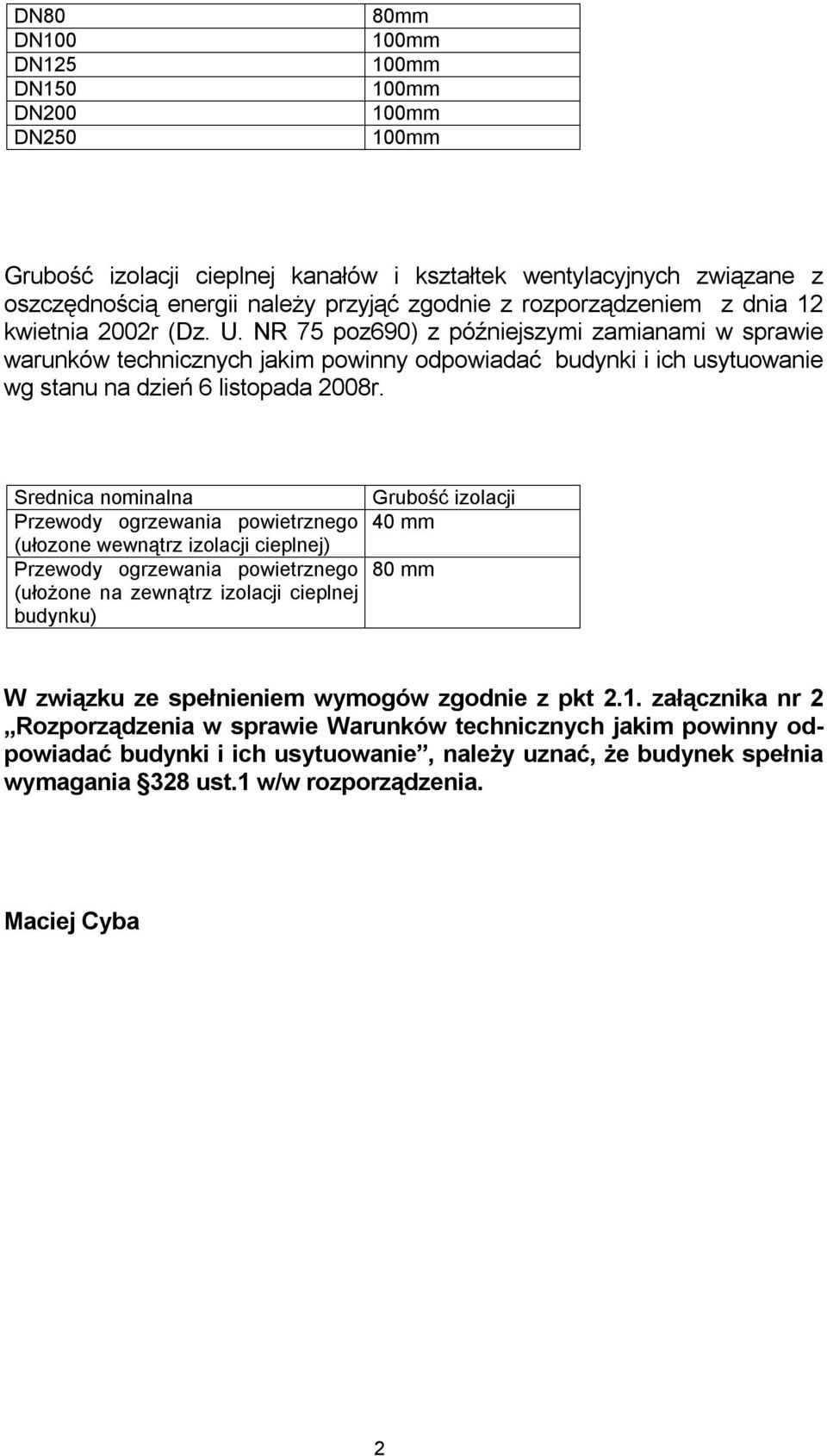

8 DN80 DN100 DN125 DN150 DN200 DN250 80mm Grubość izolacji cieplnej kanałów i kształtek wentylacyjnych związane z oszczędnością energii należy przyjąć zgodnie z rozporządzeniem z dnia 12 kwietnia 2002r (Dz. U. NR 75 poz690) z późniejszymi zamianami w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie wg stanu na dzień 6 listopada 2008r. Srednica nominalna Przewody ogrzewania powietrznego (ułozone wewnątrz izolacji cieplnej) Przewody ogrzewania powietrznego (ułożone na zewnątrz izolacji cieplnej budynku) Grubość izolacji 40 mm 80 mm W związku ze spełnieniem wymogów zgodnie z pkt 2.1. załącznika nr 2 Rozporządzenia w sprawie Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, należy uznać, że budynek spełnia wymagania 328 ust.1 w/w rozporządzenia. Maciej Cyba 2
