1 załącznik nr 1 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Warunki techniczne na: Zebranie i weryfikację danych o granicach jednostek podziałów terytorialnych kraju w ramach realizacji projektu TERYT 2 1

2 1. Słownik pojęć i skrótów ARiMR Agencja Restrukturyzacji i Modernizacji Rolnictwa CODGiK Centralny Ośrodek Dokumentacji Geodezyjnej i Kartograficznej EGiB ewidencja gruntów i budynków GML uniwersalny język formalny przeznaczony do reprezentowania różnych danych w ustrukturalizowany sposób. GML jest odmianą języka XML opracowaną przez Open Geospatial Consortium do opisu danych przestrzennych. Dane przestrzenne (wektorowe) zapisane w plikach o rozszerzeniu *.xml implementują notację GML do opisu odniesienia przestrzennego. GUGiK/Zamawiający Główny Urząd Geodezji i Kartografii ODGiK ośrodki dokumentacji geodezyjnej i kartograficznej PRG państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju projekty LPIS projekty realizowane w latach przez ARiMR (Modernizacja Phare 2003, Modernizacja Północ, Modernizacja Centrum, Modernizacja Południe, Modernizacja Szare Obszary, Aktualizacja Orto28) oraz projekt realizowany przez GUGiK (Wektoryzacja Map Katastralnych Phare 2003) dla Zintegrowanego Systemu Zarządzania i Kontroli przedmiot zamówienia/przedmiot Umowy zamówienie polegające na zebraniu i weryfikacji danych o granicach jednostek podziałów terytorialnych kraju w ramach realizacji projektu TERYT 2 PZGiK państwowy zasób geodezyjny i kartograficzny rozporządzenie EGiB - rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dnia 29 marca 2001 r. w sprawie ewidencji gruntów i budynków (Dz.U. z 2001 r. Nr 38 poz. 454) starosta należy przez to rozumieć starostę albo prezydenta miasta na prawach powiatu, zgodnie z rozporządzeniem EGiB SWDE Standard Wymiany Danych Ewidencyjnych - format SWDE służy do wymiany danych pomiędzy bazami ewidencyjnymi i rejestrami publicznymi. Format SWDE został zdefiniowany w załączniku nr 4 do rozporządzenia EGiB TERYT Krajowy Rejestr Urzędowy Podziału Terytorialnego Kraju wektorowa baza referencyjna LPIS pliki w formacie SWDE i GML zawierające miedzy innymi granice odniesienia tj. granice powstałe w wyniku realizacji projektów LPIS na podstawie przebiegu granic działek ewidencyjnych WINGiK Wojewódzki Inspektor Nadzoru Geodezyjnego i Kartograficznego Wykonawca podmiot realizujący przedmiot zamówienia strona 2

3 2. Przedmiot oraz warunki zamówienia 1. Przedmiotem zamówienia jest opracowanie danych dotyczących przebiegu granic jednostek podziałów terytorialnych kraju (z wyjątkiem obszaru morza terytorialnego). Opracowaniu podlegają granice: 1) jednostek powierzchniowych podziału kraju dla potrzeb EGiB: a) obrębów ewidencyjnych, b) jednostek ewidencyjnych, 2) jednostek zasadniczego trójstopniowego podziału terytorialnego państwa: a) gmin, b) powiatów, c) województw, 3) państwa (bez granic morza terytorialnego). 2. Wyżej wymienione dane zasilą bazę PRG. 3. Szczegółowe zasady dotyczące podziału kraju na obręby ewidencyjne i jednostki ewidencyjne określone są w rozporządzeniu EGiB. 4. W ramach przedmiotu zamówienia zostaną zebrane i zweryfikowane następujące obiekty: 1) punkty graniczne (G5PZG), 2) obręby ewidencyjne (G5OBR), 3) jednostki ewidencyjne (G5JEW), zwane dalej obiektami ewidencyjnymi, które są zdefiniowane w rozporządzeniu EGiB oraz w Aneksie nr 2 (Katalog obiektów bazy danych ewidencyjnych) do Instrukcji G-5 Ewidencja gruntów i budynków z uwzględnieniem załącznika nr 1 (Uszczegółowienie znaczenia atrybutów ZRD i BPP dla projektów LPIS) do niniejszych warunków technicznych. 5. Praca podlega zgłoszeniu w CODGiK. Kopie zgłoszenia należy przedłożyć we właściwych ODGiK. Wysokość opłat za udostępnienie dokumentacji technicznej powinna być naliczana zgodnie z zasadami opisanymi w tabeli nr 2 załącznika nr 4 do Rozporządzenia Ministra Infrastruktury z dnia 19 lutego 2004 r. w sprawie wysokości opłat za czynności geodezyjne i kartograficzne oraz udzielanie informacji, a także za wykonywanie wyrysów i wypisów z operatu ewidencyjnego (Dz.U. z 2004 r. Nr 37, poz. 333). 6. Wykonawca zobowiązany jest do prowadzenia dziennika robót, celem m. in. dokumentowania rezultatów prowadzonych uzgodnień ze starostą oraz Zamawiającym. 7. W przypadkach nieprzewidzianych niniejszymi warunkami technicznymi Wykonawca zgłosi problem i propozycję jego rozwiązania do Zamawiającego w celu akceptacji lub wypracowania nowych rozwiązań. strona 3

4 3. Zasięg przedmiotu zamówienia 3.1. Informacje ogólne 1. Przedmiot zamówienia obejmuje zebranie i weryfikację danych o granicach jednostek podziałów terytorialnych z obszaru całego kraju (z wyjątkiem morza terytorialnego). Liczba obrębów i jednostek ewidencyjnych podana w tym rozdziale ma charakter poglądowy (dane pochodzą z ankiet GUGiK-3.0, wg stanu na dzień 31 grudnia 2009 r.). 2. Ze względu na trwające prace modernizacyjne EGiB oraz okresowe zmiany w podziale administracyjnym kraju mogą wystąpić różnice pomiędzy poniższymi danymi a stanem faktycznym. 3. Ostateczna liczba obrębów i jednostek ewidencyjnych objętych przedmiotem zamówienia będzie zgodna z aktualnymi danymi ewidencyjnymi przynajmniej na 2 miesiące przed upływem terminu akceptacji przez Zamawiającego prac wykonanych w ramach poszczególnych etapów przedmiotu zamówienia Podział przedmiotu zamówienia na części (obiekty) Przedmiot zamówienia podzielono na 4 rozłączne części (obiekty). Podział na poszczególne części przedstawiony jest w tabeli 1. Tabela 1. Podział przedmiotu zamówienia na części strona 4

5 3.3. Podział części przedmiotu zamówienia na etapy 1. Każda część została podzielona na 3 etapy podlegające odrębnemu odbiorowi. Szczegółowy podział przedmiotu zamówienia został przedstawiony w tabeli 2 z uwzględnieniem poszczególnych części (obiektów) zamówienia. 2. W ramach realizacji wszystkich etapów Wykonawca zbierze i zweryfikuje dane o granicach jednostek podziałów terytorialnych z obszaru realizowanej części (obiektu) zamówienia, zgodnie z wymaganiami określonymi w rozdz. 4 8, z uwzględnieniem ust. 4. Tabela 2. Podział przedmiotu zamówienia na etapy 3. Jednostką rozliczeniową dla wszystkich części (obiektów) w ramach realizacji poszczególnych etapów pomiędzy Zamawiającym a Wykonawcą jest gmina (zgodnie z podziałem administracyjnym kraju). Wykonawca w ramach każdego etapu opracuje dane obejmujące obszar całych gmin. 4. W ramach etapu nr 1 lub 2 przedmiotu zamówienia Wykonawca opracuje dane dla wszystkich gmin sąsiadujących (tzn. posiadających co najmniej jeden punkt wspólny) z innymi częściami (obiektami) zamówienia, realizowanymi przez innych Wykonawców. strona 5

6 4. System odniesień przestrzennych 1. Dane wynikowe dotyczące granic określonych w zintegrowanych plikach SWDE należy zapisać w: 1) geodezyjnym systemie odniesienia (GRS80), o którym mowa w załączniku nr 1 do rozporządzenia Rady Ministrów z dnia 8 sierpnia 2000 r. w sprawie państwowego systemu odniesień przestrzennych, wyrażając współrzędne geograficzne B i L w stopniach z dokładnością zapisu do 0, stopnia, 2) układzie współrzędnych prostokątnych płaskich "2000" (w odpowiednim dla danego powiatu pasie odwzorowania), o którym mowa w załączniku nr 3 do rozporządzenia Rady Ministrów z dnia 8 sierpnia 2000 r. w sprawie państwowego systemu odniesień przestrzennych, za pomocą współrzędnych płaskich x, y z dokładnością zapisu do 0,01 m. 2. Przeliczenia współrzędnych dla danych źródłowych, określonych w innych układach niż układ "2000", należy dokonać zgodnie z procedurami opisanymi w wytycznych technicznych G Dla obszarów jednostek ewidencyjnych przyległych do granic pasów odwzorowania układu 2000 (tzn. posiadających co najmniej jeden punkt wspólny), należy wykazać współrzędne w układzie odniesienia we właściwych dla obu sąsiadujących ze sobą pasów odwzorowania. strona 6

7 5. Dane źródłowe 1. Danymi źródłowymi niezbędnymi do realizacji przedmiotu zamówienia są: 1) granice odniesienia w postaci plików w formacie GML będące wynikiem projektów LPIS. W ramach tych projektów granice utworzono z wykorzystaniem materiałów źródłowych z PZGiK. Pliki te zostaną przekazane Wykonawcy przez Zamawiającego nie później niż w ciągu 14 dni od podpisania umowy, 2) aktualna część graficzna i opisowa EGiB w postaci plików SWDE, obejmujących następujące obiekty ewidencyjne: 1) działki ewidencyjne (G5DZE), 2) obręby ewidencyjne (G5OBR), 3) jednostki ewidencyjne (G5JEW), 4) punkty załamania granic (G5PZG), 5) dokumenty (G5DOK). dostępna we właściwych ODGiK, 3) operaty projektów LPIS zawierające między innymi raporty rozbieżności oraz zintegrowane pliki SWDE dostępne we właściwych ODGiK, 4) dane z PRG oraz dokumentacja dotycząca wykazanych rozbieżności materiały te zostaną przekazane Wykonawcy przez Zamawiającego nie później niż w ciągu 14 dni od podpisania umowy, 5) dane dotyczące przebiegu granic obrębów ewidencyjnych (wykazy współrzędnych, dane wektorowe, operaty jednostkowe, mapy rastrowe itp.) dostępne we właściwym ODGiK, 6) cyfrowa ortofotomapa zostanie przekazana Wykonawcy przez Zamawiającego nie później niż w ciągu 14 dni od podpisania umowy, 7) inne dokumenty niezbędne do realizacji przedmiotu umowy. 2. Zamawiający przekaże nieodpłatnie Wykonawcy dane, o których mowa w ust. 1 pkt 1, 4 i 6. strona 7

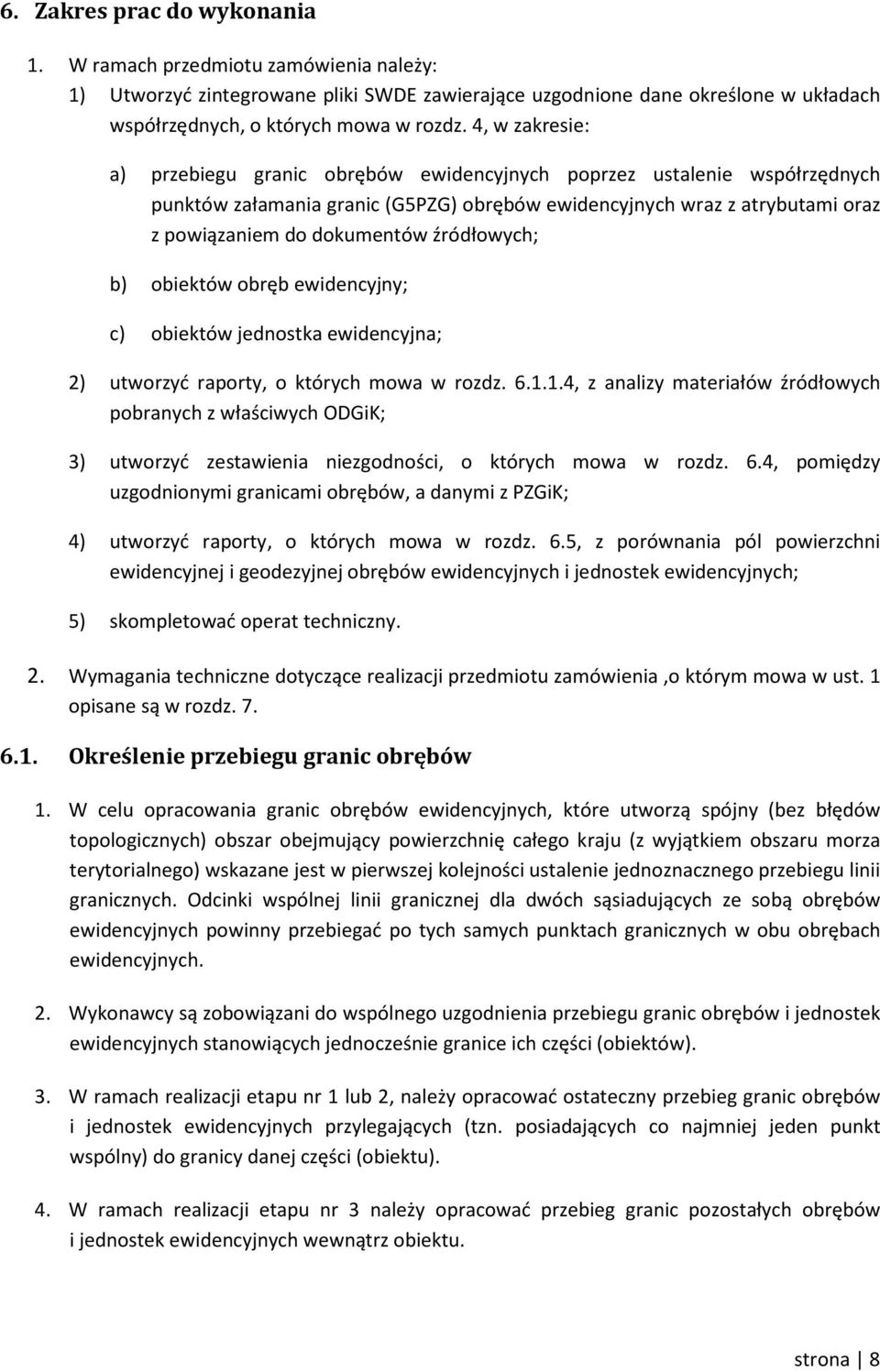

8 6. Zakres prac do wykonania 1. W ramach przedmiotu zamówienia należy: 1) Utworzyć zintegrowane pliki SWDE zawierające uzgodnione dane określone w układach współrzędnych, o których mowa w rozdz. 4, w zakresie: a) przebiegu granic obrębów ewidencyjnych poprzez ustalenie współrzędnych punktów załamania granic (G5PZG) obrębów ewidencyjnych wraz z atrybutami oraz z powiązaniem do dokumentów źródłowych; b) obiektów obręb ewidencyjny; c) obiektów jednostka ewidencyjna; 2) utworzyć raporty, o których mowa w rozdz , z analizy materiałów źródłowych pobranych z właściwych ODGiK; 3) utworzyć zestawienia niezgodności, o których mowa w rozdz. 6.4, pomiędzy uzgodnionymi granicami obrębów, a danymi z PZGiK; 4) utworzyć raporty, o których mowa w rozdz. 6.5, z porównania pól powierzchni ewidencyjnej i geodezyjnej obrębów ewidencyjnych i jednostek ewidencyjnych; 5) skompletować operat techniczny. 2. Wymagania techniczne dotyczące realizacji przedmiotu zamówienia,o którym mowa w ust. 1 opisane są w rozdz Określenie przebiegu granic obrębów 1. W celu opracowania granic obrębów ewidencyjnych, które utworzą spójny (bez błędów topologicznych) obszar obejmujący powierzchnię całego kraju (z wyjątkiem obszaru morza terytorialnego) wskazane jest w pierwszej kolejności ustalenie jednoznacznego przebiegu linii granicznych. Odcinki wspólnej linii granicznej dla dwóch sąsiadujących ze sobą obrębów ewidencyjnych powinny przebiegać po tych samych punktach granicznych w obu obrębach ewidencyjnych. 2. Wykonawcy są zobowiązani do wspólnego uzgodnienia przebiegu granic obrębów i jednostek ewidencyjnych stanowiących jednocześnie granice ich części (obiektów). 3. W ramach realizacji etapu nr 1 lub 2, należy opracować ostateczny przebieg granic obrębów i jednostek ewidencyjnych przylegających (tzn. posiadających co najmniej jeden punkt wspólny) do granicy danej części (obiektu). 4. W ramach realizacji etapu nr 3 należy opracować przebieg granic pozostałych obrębów i jednostek ewidencyjnych wewnątrz obiektu. strona 8

9 5. W ramach etapu nr 1, 2 i 3 przedmiotu zamówienia Wykonawca powinien uzgodnić przebieg granic wszystkich obrębów i jednostek ewidencyjnych na obszarze realizowanej części (obiektu). 6. Wykryte niezgodności dla danych zostaną opisane w raportach zawierających wszystkie zlokalizowane niezgodności przebiegu granic obrębów ewidencyjnych wraz z propozycją ich rozwiązania. Raporty będą zawierały zobrazowania danych przestrzennych dotyczące niezgodności granic obrębów ewidencyjnych, które będą przekazane do wyjaśnienia staroście Aktualizacja lub pozyskanie granic obrębów ewidencyjnych Aktualizacja granic obrębów ewidencyjnych powinna zostać wykonana w zależności od istniejących danych źródłowych. W związku z powyższym należy zastosować jeden z trzech wariantów opracowania opisanych poniżej. Jako dane do aktualizacji w pierwszej kolejności należy wykorzystać dane, które powstały w trakcie realizacji projektów LPIS. Czynność ta powinna zapewnić zaktualizowanie granic obrębów ewidencyjnych o zmiany granic obrębów jakie nastąpiły w operacie EGiB od daty aktualności danych LPIS Wariant 1 istnieją wektorowe granice obrębów ewidencyjnych utworzone w projektach LPIS 1. Wykonawca wykorzysta pobrane protokolarnie dane, tj.: 1) operaty projektów LPIS, 2) aktualną część opisową EGiB w postaci plików SWDE, 3) aktualną część graficzną EGiB w postaci plików SWDE (jeżeli jest w danym ośrodku dostępna), 4) informację o zakończonej po dacie aktualności projektów LPIS modernizacji EGiB. 2. Na podstawie tych danych należy zidentyfikować działki leżące przy granicy obrębu ewidencyjnego (działki, które mają chociaż jedną linię graniczną wspólną z linią graniczną obrębu ewidencyjnego), którym zmienił się identyfikator (podziały lub scalenia działek) albo których punkty graniczne zmieniły swoje położenie lub identyfikator (np. w wyniku rozgraniczenia). Wyżej wymienione zmiany obejmują okres od momentu aktualności projektów LPIS. 3. Na podstawie raportów rozbieżności z operatów projektów LPIS należy zidentyfikować miejsca (działki), w których w trakcie realizacji tych projektów zlokalizowano rozbieżności na granicach obrębów ewidencyjnych. 4. Po zidentyfikowaniu potencjalnych zmian i rozbieżności należy wystąpić do ODGiK z prośbą o udostępnienie materiałów źródłowych pozwalających na sprawdzenie czy występują nadal rozbieżności i ewentualne ich usunięcie oraz aktualizację zmian w zakresie przebiegu granic obrębów ewidencyjnych. strona 9

10 5. Pobrane z ODGiK materiały źródłowe należy przeanalizować pod kątem ich przydatności do zaktualizowania granic, przyporządkowania prawidłowych atrybutów punktów granicznych oraz określenia dokumentów na podstawie których pozyskane zostaną współrzędne wraz z atrybutami punktów granicznych (G5DOK w relacji G5RKRG). Raport z przeprowadzonej analizy materiałów źródłowych należy wykonać zgodnie z załącznikiem nr 2 do niniejszych warunków technicznych. 6. Na podstawie zakwalifikowanych do wykorzystania operatów jednostkowych jakie wpłynęły do ODGiK po dacie aktualności danych LPIS, aktualnej części graficznej operatu EGiB oraz ewentualnie innych materiałów źródłowych przekazanych Wykonawcy należy zaktualizować przebieg granic obrębów określony w projektach LPIS. 7. W przypadku obrębów, dla których zakończono po dacie aktualności projektów LPIS modernizację EGiB należy przyjąć przebieg granicy obrębów ustalony w trakcie modernizacji. 8. Na podstawie plików SWDE z operatów projektów LPIS oraz materiałów źródłowych z PZGiK należy przyporządkować każdemu punktowi granicznemu leżącemu na granicy obrębu atrybuty OZR, ZRD, BPP, STB, DTW, DTU, RZG oraz relację RKRG, zgodnie z wymaganiami opisanymi w Aneksie nr 2 do Instrukcji G Wariant 2 dla obrębów ewidencyjnych, które nie podlegały opracowaniu w trakcie projektów LPIS, a istnieje w państwowym zasobie geodezyjnym i kartograficznym część graficzna w postaci wektorowej Wariant ten dotyczy przede wszystkim obrębów w miastach z kodem powiatu w identyfikatorze TERYT większym od 60, które nie były przedmiotem opracowania projektów LPIS. 1. Wykonawca wykorzysta pobrane protokolarnie dane, tj.: 1) aktualną część opisową EGiB w postaci plików SWDE, 2) aktualną część graficzną EGiB w postaci plików SWDE. 2. Należy zweryfikować czy punkty graniczne na granicach obrębów ewidencyjnych posiadają przyporządkowane zgodnie z wymaganiami opisanymi w Aneksie nr 2 do Instrukcji G-5 atrybuty ZRD, BPP, STB, DTW, DTU, RZG oraz relację RKRG. 3. Jeżeli występują braki atrybutów lub relacji lub są one niezgodne z wymaganiami opisanymi w Aneksie nr 2 do Instrukcji G-5 należy je zaktualizować na podstawie materiałów źródłowych z PZGiK Wariant 3 dla obrębów ewidencyjnych, dla których nie istnieją wektorowe granice obrębów Wariant ten dotyczy obrębów ewidencyjnych lub ich części, dla których nie ma opracowanych granic obrębów ewidencyjnych w postaci wektorowej ani w projektach LPIS ani w PZGiK. Wariant ten dotyczy przede wszystkim przypadków gdy nastąpiła zmiana przebiegu granic obrębu (np. część obrębu włączono do innego obrębu) po dacie aktualności danych wykorzystywanych w projektach LPIS. Ponadto wariant ten należy zastosować również w przypadkach, gdy istnieją granice wektorowe strona 10

11 z projektów LPIS ale zostały one utworzone bez wykorzystania materiałów źródłowych istniejących w PZGiK. 1. Wykonawca wykorzysta pobrane protokolarnie dane, tj.: 1) aktualną część opisową EGiB w postaci plików SWDE, 2) aktualną część graficzną EGiB w postaci plików SWDE (dla przypadku kiedy granice wektorowe zostały utworzone bez wykorzystania materiałów źródłowych) - jeśli jest dostępna, 3) operaty projektów LPIS, 4) materiały źródłowe do utworzenia wektorowych granic obrębów ewidencyjnych: a) operaty jednostkowe, b) zarysy pomiarowe, c) mapy ewidencyjne w postaci rastrowej lub analogowej, d) wykazy współrzędnych punktów granicznych, e) inne materiały dotyczące granic obrębów znajdujące się w PZGiK. 2. Pobrane z ODGiK materiały źródłowe należy przeanalizować pod kątem ich przydatności do realizacji niniejszego zadania, przyporządkowania prawidłowych atrybutów punktów granicznych oraz określenia dokumentów na podstawie których pozyskane zostaną punkty graniczne (G5DOK w relacji G5RKRG). Raport z przeprowadzonej analizy materiałów źródłowych należy wykonać zgodnie z załącznikiem nr 2 do niniejszych warunków technicznych. 3. Kalibrację map rastrowych należy wykonać zgodnie z zasadami opisanymi w załączniku nr 3 (Przetworzenie map ewidencyjnych do postaci rastrowej) do niniejszych warunków technicznych. 4. Na podstawie ww. materiałów oraz obrazu ortofotomapy należy utworzyć wektorowe granice obrębów ewidencyjnych, przy czym ortofotomapę należy wykorzystać jako materiał pomocniczy do kalibracji rastrów map ewidencyjnych (w przypadku kiedy brak jest innych danych do wykonania kalibracji) oraz przy analizie niezgodności występujących w innych materiałach źródłowych. 5. Każdemu punktowi granicznemu należy przyporządkować prawidłową wartość atrybutów OZR, ZRD, BPP, STB, DTW, DTU, RZG oraz relacji RKRG, zgodnie z wymaganiami opisanymi w Aneksie nr 2 do Instrukcji G Uwaga: Przy uzupełnianiu atrybutów ZRD i BPP dla wszystkich wariantów (od 1 do 3) należy stosować wartości zgodnie z załącznikiem nr 1 do niniejszych warunków technicznych. strona 11

12 Raport z analizy materiałów źródłowych 1. Pobrane z ODGiK materiały źródłowe należy przeanalizować pod kątem ich przydatności do realizacji przedmiotu zamówienia. Wynik analizy należy zapisać w tabelach (wg wzoru w tabeli 3) i wydrukować, a następnie przedłożyć do akceptacji staroście. Dla każdej jednostki ewidencyjnej należy przygotować odrębny raport. Wersję elektroniczną raportu z analizy materiałów źródłowych (AMZ) należy przygotować zgodnie z załącznikiem nr 2 do niniejszych warunków technicznych. Tabela z wynikami analizy materiałów źródłowych (plik w formacie csv) powinien zawierać następujące informacje: Tabela 3. Przykład raportu z analizy materiałów źródłowych Lp. Identyfikator obrębu Nazwa/ numer obrębu Oznaczenie operatu Numery działek Numery punktów (PZG) Rodzaj opracowania geodezyjnego ZRD Zakres wykorzystania operatu Uwagi i adnotacje Wykonawcy i/lub starosty P współrzędne _5.0 Borszyn 125,O /09 221,222 podział 1,5 punktów 001 Mały 20401_5 granicznych.125 gdzie: 1 Lp. liczba porządkowa, kolejny numer wiersza, liczby całkowite od 1 do n, 2 Identyfikator obrębu - identyfikator obrębu ewidencyjnego zgodnie z formatem opisanym w załączniku nr 1 do rozporządzenia EGiB, 3 Nazwa obrębu (jeżeli dany obręb ewidencyjny posiada nazwę) lub numer obrębu, 4 Oznaczenie operatu - numer księgi wieczystej, numer zbioru dokumentów lub sygnatura dokumentu nadana przez jego twórcę - wartość ta musi zostać umieszczona jako atrybut SYG obiektu G5DOK (zgodnie z Aneksem nr 2 do Instrukcji technicznej G-5) jeśli na podstawie operatu wprowadzono chociaż jeden punkt graniczny, 5 Numery działek - numery działek ewidencyjnych, których dotyczy operat, działki należy wykazywać rozdzielone znakiem, (przecinek), 6 Numery punktów (PZG) - numery punktów z bazy ewidencyjnej, które zostały wprowadzone na podstawie operatu, numery punktów należy wykazywać rozdzielone znakiem, (przecinek), wykazaniu podlegają tylko numery punktów, które zostały zakwalifikowane do wykorzystania. 7 Rodzaj opracowania geodezyjnego - należy wpisać jakiej pracy geodezyjnej dotyczy operat, np. podział, rozgraniczenie, itp., 8 ZRD - należy wprowadzić wartość (wartości) jakie zostały przyporządkowane atrybutom ZRD punktów granicznych pozyskanych z operatu, zgodnie z załącznikiem nr 1, wartości należy wykazywać rozdzielone znakiem, (przecinek), strona 12

13 9 Zakres wykorzystania operatu - należy wpisać czy wykorzystano współrzędne punktów granicznych, miary liniowe, itp. lub informację, że nie wykorzystano operatu wraz z podaniem powodu niewykorzystania danych z operatu, 10 Uwagi i adnotacje Wykonawcy i/lub starosty - miejsce na uwagi dotyczące operatu. Ponadto w tej rubryce powinny zostać wykazane numery punktów leżących na granicach gmin i powiatów, dla których Wykonawca przyjął numeracje w uzgodnieniu ze starostą zgodnie z obszarem sąsiednim. Numerom punktów powinny zostać przypisane punkty im odpowiadające z obszarów sąsiednich ze wskazaniem, który został wykazany w zintegrowanym pliku SWDE. 2. Wartości dla poszczególnych kolumn w pliku csv powinny być rozdzielone znakiem ";" (średnik). Wartości wpisywane w poszczególne pola nie powinny zawierać znaku ; (średnik). 3. Jeżeli raport AMZ nie zawiera rekordów do wykazania, Wykonawca powinien opracować raport z informacją Brak operatów jednostkowych do wykazania Analiza poprawności przebiegu granic obrębów 1. Analiza ma na celu zlokalizowanie niezgodności przebiegu granic uzyskanych w wyniku powyżej opisanej aktualizacji obrębów ewidencyjnych z danymi znajdującymi się w PZGiK, zlokalizowanie rozbieżności na granicach sąsiadujących obrębów ewidencyjnych oraz zaproponowanie jednoznacznego przebiegu tych granic w miejscach występujących rozbieżności. 2. Wykonawcy są zobowiązani na granicach poszczególnych części (obiektów) przedmiotu zamówienia stykających się z granicami innych sąsiednich części przedmiotu zamówienia wymienić się zaktualizowanymi danymi sąsiadujących obrębów ewidencyjnych w celu przeprowadzenia osobnej analizy przebiegu tych granic. Na podstawie wyników przeprowadzonych analiz Wykonawcy ustalą wspólnie wstępny przebieg granicy zgodnie z założeniami zapisanymi w niniejszych warunkach technicznych. 3. Pliki wektorowej bazy referencyjnej LPIS podlegają analizie z danymi ewidencyjnymi w zakresie: 1) aktualności danych zawartych w wektorowej bazie referencyjnej LPIS, 2) występowania zidentyfikowanych rozbieżności na granicach obrębów ewidencyjnych wykazanych w raportach rozbieżności opracowanych w projektach LPIS, 3) zgodności oraz poprawności przebiegów granic obrębów ewidencyjnych, 4) identyczności oraz poprawności charakterystyki atrybutów punktów granicznych położonych na granicach obrębów ewidencyjnych, 5) zgodności oraz poprawności przebiegów granic obrębów ewidencyjnych względem danych z PRG oraz dokumentacji dotyczącej usunięcia wykazanych rozbieżności występujących w PRG, strona 13

14 6) zgodności przebiegów granic obrębów z obrazem ortofotomapy cyfrowej z zastosowaniem kryteriów maksymalnego przesunięcia punktów granicznych względem ich obrazu na ortofotomapie Dl 4,25 w obrębach wiejskich oraz Dl 0,85 w obrębach miejskich 4. Tworząc propozycję jednoznacznego przebiegu granic obrębów w miejscach niezgodności należy mieć na uwadze: 1) nie można zmieniać przebiegu granicy państwa z PRG; 2) przeprowadzenie szczegółowej identyfikacji położenia punktów węzłowych w relacji PRG i danych ewidencyjnych oraz materiałów z projektów LPIS, 3) wyniki analizy niezgodności w przebiegu granic sąsiednich obrębów w oparciu o dane z EGiB (pobrane operaty jednostkowe oraz wektorową mapę ewidencji gruntów, jeśli jest dostępna), 4) punkty graniczne pochodzące z pomiarów geodezyjnych z ustaleniem granic (ZRD=1, 3, 5, lub 6 i BPP=1 lub 2) mają priorytet w stosunku do pozostałych punktów granicznych, 5) jeżeli nie ma innych przesłanek należy kierować się przebiegiem granic określonych w PRG i na skalibrowanej mapie rastrowej oraz użytkowaniem widocznym na ortofotomapie. 5. W wyniku analizy powstaną raporty zawierające wszystkie zlokalizowane niezgodności przebiegu granic obrębów ewidencyjnych wraz z propozycją ich rozwiązania. Raporty będą zawierały zobrazowania danych przestrzennych dotyczące niezgodności granic obrębów ewidencyjnych, które będą przekazane (w postaci uzgodnionej ze starostą, np. papierowa, elektroniczna itp.) do wyjaśnienia staroście wraz z zestawieniami niezgodności w przebiegu granic obrębów ewidencyjnych. Przekazanie niniejszych raportów nie może nastąpić później niż 30 dni przed terminem pierwszego oddania danych w ramach realizacji danego etapu przedmiotu zamówienia. 6. Każdy raport powinien zawierać: 1) niezgodne odcinki granic obrębów w postaci zrzutów ekranowych, 2) wykazy współrzędnych (w układzie współrzędnych 2000, w przypadku niezgodności leżących na granicach pasów odwzorowawczych współrzędne należy wykazać dla obu pasów odwzorowawczych) punktów granicznych na niezgodnych odcinkach (wraz z atrybutami), 3) pochodzenie punktów granicznych na niezgodnych odcinkach (dane LPIS, PRG, ODGiK), wraz z atrybutami, 4) propozycję jednoznacznego przebiegu odcinka granicy (zaznaczoną na zrzucie ekranowym) wraz z wykazem współrzędnych z atrybutami. 7. Linie oraz punkty graniczne na zrzutach powinny być jednoznacznie identyfikowalne, opisy czytelne, w miarę potrzeby można przedstawić jeden odcinek na kilku zrzutach. strona 14

15 8. Ponadto, w raporcie powinny znaleźć się niezgodności dotyczące punktów leżących na granicy państwa i punktów węzłowych z PRG: 1) niezgodności współrzędnych punktów węzłowych z PRG z odpowiadającymi im punktami z ODGiK, 2) niezgodności współrzędnych punktów leżących na granicy państwa z PRG z odpowiadającymi im punktami z ODGiK. 9. Ostatnia aktualizacja granic obrębów na podstawie materiałów źródłowych z ODGiK musi nastąpić przynajmniej na 2 miesiące przed upływem terminu akceptacji przez Zamawiającego prac wykonanych w ramach poszczególnych etapów przedmiotu zamówienia z zastrzeżeniem ust. 10. Jednym ze źródeł aktualizacji mogą być prowadzone równolegle przez starostę lub organy nadzoru geodezyjnego i kartograficznego działania mające na celu eliminację ujawnionych wcześniej niezgodności i niespójności. 10. Opracowane dane ewidencyjne dla całego obszaru kraju (z wyjątkiem obszaru morza terytorialnego) muszą być poprawne topologicznie pomiędzy wszystkimi obiektami ewidencyjnymi przekazanymi do kontroli we wszystkich etapach przez wszystkich Wykonawców. Wykonawcy zobowiązani będą do zaktualizowania wszystkich wcześniej opracowanych danych aby była zachowana poprawność topologiczna całego opracowania. 11. W przypadku niewyeliminowania niezgodności na podstawie przeprowadzonych uzgodnień z właściwymi miejscowo starostami, Wykonawca przekazuje informacje o tym fakcie i stwierdzonych rozbieżnościach w danych EGiB, Zamawiającemu Uzgodnienie jednoznacznego przebiegu granic obrębów ewidencyjnych 1. Uzgodnienie ze starostą jednoznacznego przebiegu granic obrębów jest zadaniem, niezbędnym do osiągnięcia założonego rezultatu przedmiotu zamówienia. Po przekazaniu przez Wykonawcę staroście raportów niezgodności granic obrębów ewidencyjnych następuje proces uzgadniania jednoznacznego przebiegu rozbieżnych odcinków granic obrębów ewidencyjnych: 1) starosta przekazuje Wykonawcy materiały na podstawie, których można niezgodności usunąć w sposób jednoznaczny, jeżeli takie materiały znajdują się w ODGiK, 2) jeżeli brakuje materiałów starosta uzgadnia przebieg granicy zaproponowany przez Wykonawcę lub proponuje inny jednoznaczny przebieg rozbieżnego odcinka granicy, 3) w przypadkach wymagających postępowania rozgraniczeniowego Wykonawca uzgadnia ze starostą/starostami jednoznaczny przebieg granicy w celu utworzenia poprawnych topologicznie granic obrębów ewidencyjnych. 2. Z czynności uzgodnień jednoznacznego przebiegu granic obrębów ze starostą należy sporządzić protokół podpisany przez starostę i Wykonawcę. Dokument w formie oryginału należy umieścić w dokumentacji przeznaczonej dla ODGiK a kopie w formie cyfrowej zapisać na płytach CD/DVD z danymi w katalogu Dokumentacja. 3. W przypadku rozbieżności zidentyfikowanych na granicy powiatu wymagany jest protokół uzgodnień podpisany przez właściwych starostów sąsiadujących powiatów. W przypadkach spornych Wykonawca przekazuje raport Zamawiającemu. strona 15

16 4. W przypadku braku uzgodnienia przez starostę jednoznacznego przebiegu rozbieżnego odcinka granicy w terminie 21 dni od daty przekazania staroście materiałów, Wykonawca po konsultacji z Zamawiającym przyjmuje przebieg granicy według własnej propozycji Określenie przebiegu linii granicznych obrębu 1. Po uzgodnieniu jednoznacznego przebiegu granic obrębów ewidencyjnych należy określić granice obrębów ewidencyjnych przy pomocy współrzędnych punktów granicznych. 2. W wyniku przeprowadzonej analizy przebiegu granic obrębów ewidencyjnych oraz uzgodnień ze starostą, punkty graniczne mogą pochodzić z różnych danych źródłowych (dane wektorowe z PODGiK, operaty jednostkowe, pliki wektorowe GML, PRG, mapa ewidencyjna w postaci rastrowej, ortofotomapa). Punktom granicznym należy przyporządkować atrybuty NRP, OZR, ZRD, BPP, STB, RZG, DTW, DTU oraz relację RKRG zgodne z materiałami na podstawie, których dany punkt wprowadzono. W przypadku, gdy uzgodniono punkty graniczne, które nie pochodzą bezpośrednio z operatu (np. punkty z PRG, z ortofotomapy) jako dokument na podstawie którego określono położenie punktu (relacja RKRG) należy wprowadzić numer KERG zgłoszenia pracy geodezyjnej, którą zgłosił Wykonawca w ramach realizacji przedmiotu zamówienia. 3. Uwaga: przy uzupełnianiu atrybutów ZRD i BPP należy stosować wartości zgodnie z załącznikiem nr 1 do niniejszych warunków technicznych. 4. W uzasadnionych przypadkach Wykonawca dokona ustalenia i pomiaru granic w trybie 37 i 38 rozporządzenia EGiB. Dokumentację techniczną zawierającą wyniki dokonanych pomiarów i wyliczeń oraz uzgodnień i ustaleń Wykonawca skompletuje w formie operatów technicznych dla poszczególnych jednostek ewidencyjnych z przeznaczeniem dla właściwych ODGiK. Elektroniczną kopie dokumentacji technicznej Wykonawca zapiszę w formacie PDF na płytach CD/DVD z danymi w katalogu Dokumentacja. Operat techniczny dla właściwych miejscowo ODGiK zostanie skompletowany zgodnie z instrukcją O W wyniku określenia przebiegu granic obrębów ewidencyjnych powstanie operat geodezyjny zawierający wykaz zmian danych ewidencyjnych dotyczących działki zgodny ze wzorem nr 25 do Instrukcji G Utworzenie obiektów jednostka ewidencyjna 1. Zasady tworzenia obiektów jednostka ewidencyjna opisane są w 6 rozporządzenia EGiB. W załączniku nr 4 do powyższego rozporządzenia oraz w Aneksie nr 2 do Instrukcji G-5 opisany jest sposób zapisu obiektu jednostka ewidencyjna w zintegrowanym pliku SWDE. 2. Obiekty jednostka ewidencyjna należy zapisać w zintegrowanych plikach SWDE zgodnie z zasadami opisanymi w ww. dokumentach na podstawie obiektów obręb ewidencyjny. 3. Jednostki ewidencyjne należy przekazywać w odrębnych zintegrowanych plikach SWDE, w jednym pliku jedna jednostka ewidencyjna. Nazwa zintegrowanego pliku SWDE jest taka sama jak kod TERYT jednostki ewidencyjnej (WWPPGG_R) z rozszerzeniem swd, strona 16

17 np _2.swd. W tym samym pliku należy przekazać również pozostałe obiekty ewidencyjne z obszaru danej jednostki ewidencyjnej Utworzenie obiektów obręb ewidencyjny 1. Zasady tworzenia obiektów obręb ewidencyjny opisane są w 7 rozporządzenia EGiB. W załączniku nr 4 do powyższego rozporządzenia oraz w Aneksie nr 2 do Instrukcji G-5 opisany jest sposób zapisu obiektu obręb ewidencyjny w zintegrowanym pliku SWDE. 2. Obiekty obręb ewidencyjny należy zapisać w zintegrowanych plikach SWDE zgodnie z zasadami opisanymi w ww. dokumentach na podstawie uzgodnionych granic obrębów ewidencyjnych. 3. Obręby ewidencyjne należy przekazywać w jednym zintegrowanym pliku SWDE opisanym w rozdz. 6.2 ust. 3, zawierającym wszystkie obręby w jednej jednostce ewidencyjnej Utworzenie zestawień niezgodności przebiegu granic 1. Zestawienia niezgodności będą zawierały odcinki uzgodnionych granic obrębów, których przebieg nie jest zgodny z przebiegiem tych odcinków istniejących w ODGiK. Zestawienia należy utworzyć w formie tabeli (plik w formacie csv) zawierającej następujące informacje: 1) identyfikatory obrębów ewidencyjnych, na granicy których wystąpiły rozbieżności, 2) maksymalną wielkość rozbieżności w metrach, 3) identyfikator obrębu ewidencyjnego, dla którego uzgodniony przebieg jest zgodny z danymi z ODGiK, 4) czy uzgodniony przebieg jest zgodny z PRG, 5) nazwy plików zawierających przebiegi granic uzgodnionej oraz niezgodnych, 6) nazwy plików zawierających zrzuty ekranowe wraz z odcinkami niezgodnych granic, obligatoryjnie odcinków dla których rozbieżność przekracza Dl > 4,25 m w obrębach wiejskich oraz Dl > 0,85 w obrębach miejskich oraz opcjonalnie dla pozostałych, 7) czy niezgodność dotyczy granicy między powiatami ze wskazaniem obu powiatów, 8) czy niezgodność dotyczy granicy między województwami ze wskazaniem obu województw, 9) status wyjaśnienia niezgodności (należy zaktualizować po procesie uzgadniania ze starostą), 10) uwagi. strona 17

18 Przykładowe zestawienie niezgodności dla powiatu 0413: Tabela 4. Przykładowe zestawienie niezgodności Lp ID obrębów ewidencyjnyc h na granicy których wystąpiły rozbieżności Nr odci nka Maksym alna wielkość rozbieżn ości [m] ID obrębu dla którego uzgodniony przebieg jest zgodny z danymi z ODGiK Czy uzgodni ony przebieg jest zgodny z PRG? Nazwy plików zawierającyc h przebiegi granic i zrzuty Dotyczy granicy między powiata mi Dotyczy granicy między województwami Status niezgo dności _ _ _ _ _ _ _ Nie dotyczy Nie _ Tak _ _ _N1.txt _ _ _N1.txt; _ _ _N1_Z1.jp g _ _ _N1.txt ; ; ; 22 uzgod niony nieuz godni ony uzgod niony Uwa gi gdzie: 1 Lp liczba porządkowa, kolejny numer wiersza, liczby całkowite od 1 do n, 2 ID obrębów ewidencyjnych, na granicy których wystąpiły rozbieżności identyfikatory obrębów, na granicy których zidentyfikowano niezgodność przebiegu uzgodnionej granicy obrębu oraz granic istniejących w ODGiK, identyfikatory obrębów powinny być wpisane w kolejności numerów/identyfikatorów obrębów w porządku rosnącym i rozdzielone znakiem - (myślnik) 3 Nr odcinka w przypadku gdy na granicy między dwoma obrębami jest więcej niż jeden odcinek niezgodny, kolejne niezgodne odcinki należy numerować liczbami całkowitymi od 1 do n; w przypadku gdy jest jeden niezgodny odcinek między obrębami należy wpisać liczbę 1 (jeden), 4 Maksymalna wielkość rozbieżności [m] maksymalna wartość niezgodności na danym odcinku pomierzona w miejscu największej rozbieżności pomiędzy przebiegiem uzgodnionej granicy obrębu a granicami istniejącymi w ODGiK, wartość powinna być pomierzona i wpisana z dokładnością zapisu do 0.1 m, jeżeli więc maksymalna wartość rozbieżności będzie mniejsza niż 0.05 m to należy wpisać wartość 0.0, jako separator dziesiętny należy używać znaku. (kropka), 5 ID obrębu ewidencyjnego dla którego uzgodniony przebieg jest zgodny z danymi z ODGiK jeżeli w wyniku uzgodnień przyjęto przebieg granicy obrębu zgodny z jednym z obrębów na którym zidentyfikowano rozbieżność to należy tutaj wpisać identyfikator tego obrębu, jeżeli uzgodniono przebieg niezgodny z przebiegiem żadnego obrębu, należy wpisać liczbę 0 (zero), strona 18

19 6 Czy uzgodniony przebieg jest zgodny z PRG? należy wpisać informację czy uzgodniony przebieg granicy obrębu jest zgodny z danymi z PRG, dopuszczalne wartości to Tak, Nie lub Nie dotyczy w przypadku, gdy rozbieżność występuje na granicy obrębu, która nie jest jednocześnie granicą jednostki ewidencyjnej, gminy, powiatu, województwa lub państwa, 7 Nazwy plików zawierających przebiegi granic i zrzuty nazwa pliku tekstowego z przebiegiem odcinka granicy uzgodnionej, granic z ODGiK oraz, jeśli dotyczy, z PRG; nazwa pliku ze zrzutem (zrzutami) ekranowym niezgodnego przebiegu granic na tle ortofotomapy z zaznaczeniem granicy uzgodnionej, linie oraz punkty graniczne na zrzutach powinny być jednoznacznie identyfikowalne, opisy czytelne, w miarę potrzeby można przedstawić jeden odcinek na kilku zrzutach; nazwa pliku tekstowego składa się z identyfikatorów obrębów z myślnikiem pomiędzy (tak jak wpis w kolumnie 2) oraz przyrostka _N[nr odcinka] i rozszerzenia txt; nazwa pliku (plików) ze zrzutami z odcinkami niezgodnych granic składa się z identyfikatorów obrębów z myślnikiem pomiędzy (tak jak wpis w kolumnie 2), przyrostka _N[nr odcinka]_z[nr zrzutu] i rozszerzenia jpg; [nr odcinka] to liczba z trzeciej kolumny tabeli, natomiast [nr zrzutu] to kolejny numer zrzutu (liczby całkowite od 1 do n), kolejne nazwy plików powinny być rozdzielone znakiem, (przecinek), 8 Dotyczy granicy między powiatami informacja czy niezgodność dotyczy granicy sąsiadujących powiatów, a jeśli tak to identyfikatory powiatów, których dotyczy rozdzielone znakiem, (przecinek), jeżeli niezgodność nie dotyczy granicy sąsiadujących powiatów, należy wpisać liczbę 0 (zero), 9 Dotyczy granicy między województwami informacja czy niezgodność dotyczy granicy sąsiadujących województw, a jeśli tak to identyfikatory województw, których dotyczy rozdzielone znakiem, (przecinek), jeżeli niezgodność nie dotyczy granicy sąsiadujących województw, należy wpisać liczbę 0 (zero), 10 Dotyczy statusu wyjaśnienia niezgodności ze starostą dla danego odcinka (dopuszczalne wartości: uzgodniony, nieuzgodniony), status należy zaktualizować po procesie uzgadniania przebiegu granic ze starostą), 11 Uwagi należy wpisać dodatkowe uwagi, wskazania, informacje dotyczące niezgodnego odcinka granicy. 2. Wartości w pliku csv powinny być rozdzielone znakiem ";" (średnik). Wartości wpisywane w poszczególne pola nie powinny zawierać znaku ; (średnik). 3. Zestawienia należy przygotować oddzielnie dla każdego powiatu, z bieżącą aktualizacją raportu w trakcie realizacji kolejnego etapu przedmiotu zamówienia w ramach jednego powiatu. Rozbieżności na granicach powiatów powinny zostać powtórzone w zestawieniach dla sąsiadujących powiatów, których rozbieżność dotyczy. 4. Przykładowy plik csv zawierający dane z powyższej tabeli stanowi załącznik nr 4 do niniejszych warunków technicznych. 5. Jeżeli zestawienia niezgodności w przebiegu granic nie zawiera rekordów do wykazania, Wykonawca powinien opracować zestawienie z informacją Brak niezgodności. strona 19

20 6. Zestawienia niezgodności podlegają akceptacji właściwego starosty Utworzenie raportów z porównania pól powierzchni ewidencyjnej i geodezyjnej obrębów ewidencyjnych i jednostek ewidencyjnych 1. Raporty z porównania pól powierzchni ewidencyjnej i geodezyjnej obrębów ewidencyjnych i jednostek ewidencyjnych będą zawierały pola powierzchni geodezyjnej obrębów ewidencyjnych i jednostek ewidencyjnych oraz pola powierzchni ewidencyjnej obrębów ewidencyjnych i jednostek ewidencyjnych. Pole powierzchni geodezyjnej to pole powierzchni obliczone zgodnie z zasadami, określonymi w 6 ust. 1 Instrukcji technicznej G-5 odpowiednio dla obrębu ewidencyjnego i jednostki ewidencyjnej. Pole powierzchni ewidencyjnej to suma pól powierzchni ewidencyjnych działek ewidencyjnych (pole powierzchni wpisane w części opisowej, atrybut PEW) odpowiednio w obrębie ewidencyjnym i jednostce ewidencyjnej. 2. Raporty należy utworzyć w formie tabeli (plik w formacie csv) zawierającej następujące informacje: 1) Identyfikator jednostki ewidencyjnej/obrębu ewidencyjnego, 2) Nazwa jednostki ewidencyjnej/obrębu ewidencyjnego (jeżeli dany obręb ewidencyjny posiada nazwę), 3) Pole powierzchni geodezyjnej jednostki ewidencyjnej/obrębu ewidencyjnego w ha z dokładnością zapisu do 0,0001 ha, 4) Pole powierzchni ewidencyjnej jednostki ewidencyjnej/obrębu ewidencyjnego w ha z dokładnością zapisu 0,0001 ha, 5) Różnicę pól powierzchni geodezyjnej i ewidencyjnej jednostki ewidencyjnej/obrębu ewidencyjnego w ha z dokładnością zapisu 0,0001 ha, 6) Procentowy udział różnicy pól powierzchni geodezyjnej i ewidencyjnej jednostki ewidencyjnej/obrębu ewidencyjnego w polu powierzchni geodezyjnej jednostki ewidencyjnej/obrębu ewidencyjnego z dokładnością zapisu do 0,01%, 7) Uwagi strona 20

21 Przykładowy raport z porównania pól powierzchni dla jednostki ewidencyjnej _5: Tabela 5. Przykładowy raport z porównania pól powierzchni Lp ID jednostki ewidencyjnej/obrębu ewidencyjnego Nazwa Pole powierzchni geodezyjnej POW [ha] Pole powierzchni ewidencyjnej PEW [ha] Różnica R=POW-PEW [ha] R/POW [%] Uwagi _5 Kamień Krajeński obszar wiejski _ Dąbrowa _ Dąbrówka _ Duża Cerekwica _ Jerzmionki _ Mała Cerekwica _ Niwy _ Nowa Wieś _ Obkas _ Orzełek _ Płocicz _ Radzim _ Witkowo gdzie: 1 Lp liczba porządkowa, kolejny numer wiersza, liczby całkowite od 1 do n, 2 ID jednostki ewidencyjnej/obrębu ewidencyjnego identyfikator jednostki ewidencyjnej lub obrębu ewidencyjnego, 3 Nazwa nazwa jednostki ewidencyjnej lub obrębu ewidencyjnego (jeżeli dany obręb ewidencyjny posiada nazwę), 4 Pole powierzchni geodezyjnej POW [ha] pole powierzchni geometrii jednostki ewidencyjnej lub obrębu ewidencyjnego w hektarach z dokładnością zapisu do ha, jako separator dziesiętny należy używać znaku. (kropka), 5 Pole powierzchni ewidencyjnej PEW [ha] pole powierzchni ewidencyjnej jednostki ewidencyjnej lub obrębu ewidencyjnego w hektarach z dokładnością zapisu do ha, jako separator dziesiętny należy używać znaku. (kropka), 6 Różnica R=POW-PEW [ha] różnica między wartościami wpisanymi w kolumnie 4 i 5 w hektarach z dokładnością zapisu do ha, jako separator dziesiętny należy używać znaku. (kropka), 7 R/POW [%] należy wpisać wartość procentowego udziału różnicy między polami powierzchni geodezyjnej i ewidencyjnej w polu powierzchni geodezyjnej z dokładnością zapisu do 0.01, strona 21

22 8 Uwagi należy wpisać dodatkowe uwagi, wskazania, informacje dotyczące pól powierzchni jednostki ewidencyjnej lub obrębu ewidencyjnego. 8) Wartości w pliku csv powinny być rozdzielone znakiem ";" (średnik). Wartości wpisywane w poszczególne pola nie powinny zawierać znaku ; (średnik). 9) Pola powierzchni w raporcie powinny zostać wykazane najpierw dla jednostki ewidencyjnej i kolejno dla obrębów ewidencyjnych w danej jednostce w kolejności numerów/identyfikatorów obrębów w porządku rosnącym. 10) Raport należy przygotować oddzielnie dla każdej jednostki ewidencyjnej. 11) Przykładowy plik csv zawierający dane z powyższej tabeli stanowi załącznik nr 5 do niniejszych warunków technicznych. strona 22

23 7. Wymagania techniczne Wykonawca w ramach realizacji przedmiotu zamówienia opracowuje i wdroży w swojej jednostce procedury kontroli wewnętrznej w celu skontrolowania opracowanych produktów w zakresie wymagań zdefiniowanych w niniejszych warunkach technicznych. Dane przekazywane do kontroli nie mogą być rozbieżne z niniejszymi warunkami technicznymi. Z przeprowadzonych kontroli powinny powstać raporty wskazujące szczegółową lokalizację napotkanych błędów w poszczególnych iteracjach kontrolnych dla wszystkich produktów przedmiotu zamówienia (jeżeli występowały) oraz ostatni raport zawierający informację o poprawności opracowanych danych z warunkami technicznymi. Wykonawca przekaże Zamawiającemu raporty z kontroli wewnętrznej wraz z opracowanymi danymi dla poszczególnych etapów przedmiotu zamówienia, potwierdzające zgodność wykonania przedmiotu zamówienia z umową i niniejszymi warunkami technicznym. Wzór raportów Wykonawca uzgodni z Zamawiającym w terminie 30 dni od daty zawarcia umowy Jednostki powierzchniowe podziału kraju dla potrzeb EGiB Zasady redakcji plików wynikowych zasilających bazę danych PRG 1. Podstawą redakcji plików wynikowych zasilających bazę danych PRG są pliki wektorowej bazy referencyjnej LPIS, na obszarach dla których mają pokrycie. 2. Wykonawca w oparciu o: 1) dostępne dane źródłowe o których mowa w rozdziale 5, 2) utworzone i zaakceptowane w ramach niniejszego przedmiotu zamówienia zestawienia niezgodności o których mowa w rozdziale 6.4. warunków technicznych, dokonuje ostatecznej redakcji zintegrowanych plików wynikowych w formacie SWDE. 3. Opracowane dane ewidencyjne należy przekazać w postaci zintegrowanych plików SWDE. 4. Dla celów aktualizacji baz danych EGiB należy zapisać obręby ewidencyjne i jednostki ewidencyjne w formacie SWDE. Współrzędne punktów granicznych w zintegrowanych plikach SWDE należy zapisać w odpowiedniej dla danego powiatu strefie układu 2000 z dokładnością zapisu 0,01 m. 5. Zintegrowane pliki SWDE opisane w rozdziale 6.2. ust. 3 powinny być określone w układach współrzędnych, o których mowa w rozdz Sposób zapisu obiektów ewidencyjnych w zintegrowanych plikach SWDE opisany jest w rozporządzeniu EGiB oraz w Aneksie nr 2 do Instrukcji technicznej G-5. strona 23

24 Geometria i topologia obrębów i jednostek ewidencyjnych 1. Definicja obrębów i jednostek ewidencyjnych zapisana jest w 6, 7 i 8 rozporządzenia EGiB. Geometrię obrębu ewidencyjnego lub jednostki ewidencyjnej tworzy zbiór poligonów z enklawami. 2. Topologia jednostek powierzchniowych podziału kraju dla potrzeb EGiB powinna spełniać następujące warunki: 1) Powierzchnię obrębu ewidencyjnego (jednostki ewidencyjnej) stanowi poligon lub poligon z enklawą (enklawami) lub grupa poligonów lub grupa poligonów z enklawą (enklawami): a) poligon lub enklawę stanowi jednolity i spójny obszar ograniczony przez zamkniętą łamaną złożoną z co najmniej trzech wierzchołków. W każdym wierzchołku kończą się dokładnie dwa odcinki łamanej; b) geometria wierzchołków poligonu lub enklawy tworzących obręb ewidencyjny jest tożsama z geometrią punktów granicznych (G5PZG), dla których atrybut RZG jest większy niż 1, zatem każdy punkt graniczny (G5PZG) o atrybucie RZG większym niż 1 posiada odpowiednik w wierzchołku poligonu lub enklawy tworzącej obręb ewidencyjny; c) geometria wierzchołków poligonu lub enklawy tworzących jednostkę ewidencyjną jest tożsama z geometrią punktów granicznych (G5PZG), dla których atrybut RZG jest większy niż 2, zatem każdy punkt graniczny (G5PZG) o atrybucie RZG większym niż 2 posiada odpowiednik w wierzchołku poligonu lub enklawy tworzącej jednostkę ewidencyjną; d) wierzchołki tworzące poligon albo enklawę są unikalne, poza pierwszym punktem łamanej, który jest zarazem jej ostatnim punktem; e) enklawa nie może wykraczać poza obszar poligonu; f) łamana tworząca enklawę nie może mieć odcinków wspólnych z łamaną tworzącą poligon; g) poligony i enklawy nie mogą zawierać tzw. bagnetów, czyli powtórzonych odcinków łamanej; h) poligony i enklawy nie mogą tworzyć błędu topologii określanego jako błąd pętli ; błąd ten występuje wtedy, gdy obiekt składający się z dwóch (lub więcej) poligonów, które mają jeden punkt wspólny lub z poligonu z enklawą (lub enklawami), która ma jeden punkt wspólny z łamaną tworzącą poligon jest zdefiniowany jako jedna geometria tzn. składająca się z jednego poligonu, w którym punkt wspólny jest powtórzony dwa razy w definicji geometrii; poprawnie zdefiniowana geometria dla takich obiektów to geometria złożona z poszczególnych poligonów (tzn. w definicji geometrii przekazana jest grupa poligonów, z których składa się geometria obiektu). 2) Warstwa obrębów ewidencyjnych stanowi jednolity, spójny obszar: a) niedopuszczalne jest występowanie wzajemnego nakładania się poligonów jak również innych niespójności między tymi obiektami; b) warstwa obrębów ewidencyjnych dla wszystkich części (obiektów) całkowicie wypełnia obszar kraju z wyłączeniem obszaru morza terytorialnego; c) warstwa obrębów ewidencyjnych nie wykracza poza obszar kraju, strona 24

25 d) sąsiadujące obiekty dla warstwy obręby ewidencyjne przylegają wg zasady wierzchołek w wierzchołek, tzn., że tworzące je poligony mają wspólne wierzchołki, których współrzędne są identyczne bez żadnej tolerancji. 3. Poprawność topologii obrębów i jednostek ewidencyjnych będzie sprawdzana na podstawie geometrii przekazanej w zintegrowanych plikach SWDE Punkty graniczne Punkty graniczne służą do określenia przebiegu granic obrębów, a w konsekwencji wszystkich opracowywanych obiektów powierzchniowych Atrybuty punktów granicznych 1. Każdy punkt graniczny musi mieć przyporządkowany zestaw atrybutów, które zostały wymienione w rozdz ust. 2 z uwzględnieniem rozdz ust. 3.. Ponadto w zintegrowanych plikach SWDE należy umieścić dokumenty związane z punktami granicznymi, na które skierowana jest relacja RKRG. 2. Identyfikatorom punktów granicznych (atrybut NRP), należy zapewnić unikalność zgodnie z 42 Instrukcji technicznej G-5 z uwzględnieniem erraty. 3. Każdy atrybut Kod rzędu granicy (RZG) punktów granicznych (G5PZG) należących do granicy obrębu ewidencyjnego powinien być równy lub większy od 2. Atrybuty powinny być nadawane zgodnie z ust Aneksu nr 2 do Instrukcji technicznej G-5. Ponadto dla każdego punktu granicznego (G5PZG) należącego do granicy jednostki ewidencyjnej Kod rzędu granicy (RZG) powinien być równy lub większy od Geometria i relacje topologiczne punktów granicznych 1. Relacje topologiczne punktów granicznych powinny spełniać następujące warunki: 1) punkty graniczne muszą być unikalne (nie mogą występować dwa punkty graniczne o tych samych współrzędnych) w ramach jednej jednostki ewidencyjnej, 2) każdy punkt graniczny należy do granicy obrębu w zintegrowanym pliku SWDE (nie mogą występować tzw. punkty wolne, czyli punkty graniczne, które nie tworzą granicy obrębu). 2. Nie można zmieniać współrzędnych punktów granicznych z PRG tworzących granicę państwa. 3. Te same punkty graniczne w sąsiadujących jednostkach ewidencyjnych (w zintegrowanych plikach SWDE) muszą mieć te same wartości atrybutów. Ponadto punkty graniczne nie powinny różnić się atrybutem NRP identyfikator punktu granicznego, z uwzględnieniem rozdz ust. 2. strona 25
