1 Załącznik nr 2 do siwz WARUNKI TECHNICZNE Rozdział I. PRZEDMIOT ZAMÓWIENIA 1. Przedmiotem zamówienia jest aktualizacja w zakresie sieci dróg, kolei i budowli mostowych, granic administracyjnych, obiektów klasy budynek i punktów adresowych oraz połączenie w ciągłą bazę danych opracowanych w latach Baz Danych Topograficznych (TBD) dla powiatu warszawskiego zachodniego i pruszkowskiego. 2. Opracowaniu podlega komponent TOPO Bazy Danych Topograficznych. 3. Przedmiot zamówienia naleŝy wykonać zgodnie z Wytycznymi technicznymi Baza Danych Topograficznych (TBD) (Główny Geodeta Kraju, marzec 2003) wraz z dodatkowymi wyjaśnieniami i modyfikacjami publikowanymi na stronie internetowej GUGiK/Archiwum zwanymi dalej Wytycznymi Technicznymi oraz zgodnie ze schematem aplikacyjnym 1.36 z zastrzeŝeniem, Ŝe dla obszaru, dla którego załoŝono i prowadzone są komputerowe bazy danych ewidencji gruntów i budynków, dane o budynkach naleŝy pozyskać z tych baz. 4. W trakcie prac wymagane będzie ścisłe współdziałanie Wykonawcy i Zamawiającego przy rozwiązywaniu bieŝących problemów technicznych m.in. poprzez zgłaszanie przez Wykonawcę pytań dotyczących sposobu interpretacji Wytycznych technicznych oraz uwzględnianie korekt Wytycznych technicznych (wynikających z doświadczeń pozyskiwanych w ramach realizowanych prac) wprowadzonych przez Zamawiającego. Rozdział II. SYSTEM ODNIESIEŃ PRZESTRZENNYCH Bazę Danych Topograficznych opracowuje się w państwowym systemie odniesień przestrzennych. Stosuje się Układ współrzędnych płaskich prostokątnych "1992". (Rozporządzenie Rady Ministrów z dnia 8 sierpnia 2000 r. w sprawie państwowego systemu odniesień przestrzennych - Dz. U. Nr 70, poz. 821). Rozdział III. ZASIĘG OPRACOWANIA 1. Opracowanie obejmuje aktualizację w zakresie i dla obszaru, o którym mowa w rozdz. I ust. 1 i zostało podzielone na 2 obiekty: 1) część I - obszar powiatu warszawskiego zachodniego (w granicach administracyjnych), tj. powierzchnia ~ 534 km 2 ; 2) część II - obszar powiatu pruszkowskiego (w granicach administracyjnych), tj. powierzchnia ~ 246 km Zakres przestrzenny opracowania stanowi Załącznik nr 1 do warunków technicznych. Rozdział IV. ZAKRES PRAC 1. W ramach przedmiotu zamówienia naleŝy wykonać następujące prace: a) połączyć bazy danych wykonane w latach , celem uzyskania ciągłych 1

2 baz danych dla obiektów, o których mowa w rozdz. III ust. 1 (zestawienie schematów aplikacyjnych zastosowanych do wykonania TBD w latach stanowi załącznik nr 2 do warunków technicznych); b) wykonać aktualizację obiektów (w zakresie przestrzennym i atrybutowym), o których mowa w rozdz. III ust. 1 w zakresie, o którym mowa w rozdz. I ust. 1; c) uzgodnić styki z obiektami sąsiednimi; d) wykonać dokumentację przebiegu zasadniczych procesów i wszystkich czynności kontrolnych; e) zapisać wszystkie dane źródłowe, pośrednie i finalne na odpowiednich nośnikach danych. 2. Szczegółowe zasady pozyskiwania danych oraz strukturę ich zapisu danych definiują Wytyczne Techniczne z zastrzeŝeniem rozdz. I ust W ramach obiektów, o których mowa w rozdz. III ust. 1 naleŝy zachować unikalność identyfikatorów. 4. W przypadku gdy lokalizacja przestrzenna aktualizowanych obiektów nie uległa zmianie, naleŝy pozostawić obiekty z opracowania źródłowego. 5. Dla wszystkich budynków nowych i aktualizowanych w zakresie lokalizacji przestrzennej naleŝy wykorzystać bazy egib dla obszarów, dla których prowadzona jest ewidencja gruntów i budynków w postaci numerycznej w wersji obiektowej, dla pozostałych obszarów wykorzystać ortofotomapy oraz aktualizację terenową. 6. Nie naleŝy generalizować kształtu budynków wnoszonych na podstawie baz egib. 7. Dla nowo wprowadzonych budynków naleŝy podawać ich wysokość, niezaleŝnie czy w ramach danej umowy zbierana była informacja o ilości kondygnacji, czy wysokości budynków. 8. Dane uzyskane z ortofotomapy i baz egib naleŝy uzupełnić danymi uzyskanymi w trakcie aktualizacji terenowej. 9. NaleŜy uzgodnić geometrycznie i atrybutowo z bazami zewnętrznymi i systemami klasyfikacyjnymi wszystkie obiekty w bazie, a w szczególności następujące atrybuty: a) klasyfikacja dróg i ulic (Zarządy Dróg Publicznych), b) identyfikatory miejscowości, jednostek administracyjnych oraz ulic (baza GUS TERYT), c) oznaczenia jednostek z Państwowego Rejestru Granic, d) nazewnictwo ulic i numeracja budynków z rejestrów prowadzonych przez urzędy gmin oraz zapisane w Krajowym Rejestrze Urzędowego Podziału Terytorialnego Kraju (TERYT), e) nazwy miejscowości, obiektów geograficznych itp. znajdujących się w bazie Państwowego Rejestru Nazw Geograficznych. 10. Wykaz obiektów i atrybutów, jakie podlegają aktualizacji definiuje załącznik nr 3 do warunków technicznych. Wektorową bazę danych topograficznych aktualizuje się tylko w zakresie kategorii obiektów i wartości atrybutów określonych w w/w załączniku. 2

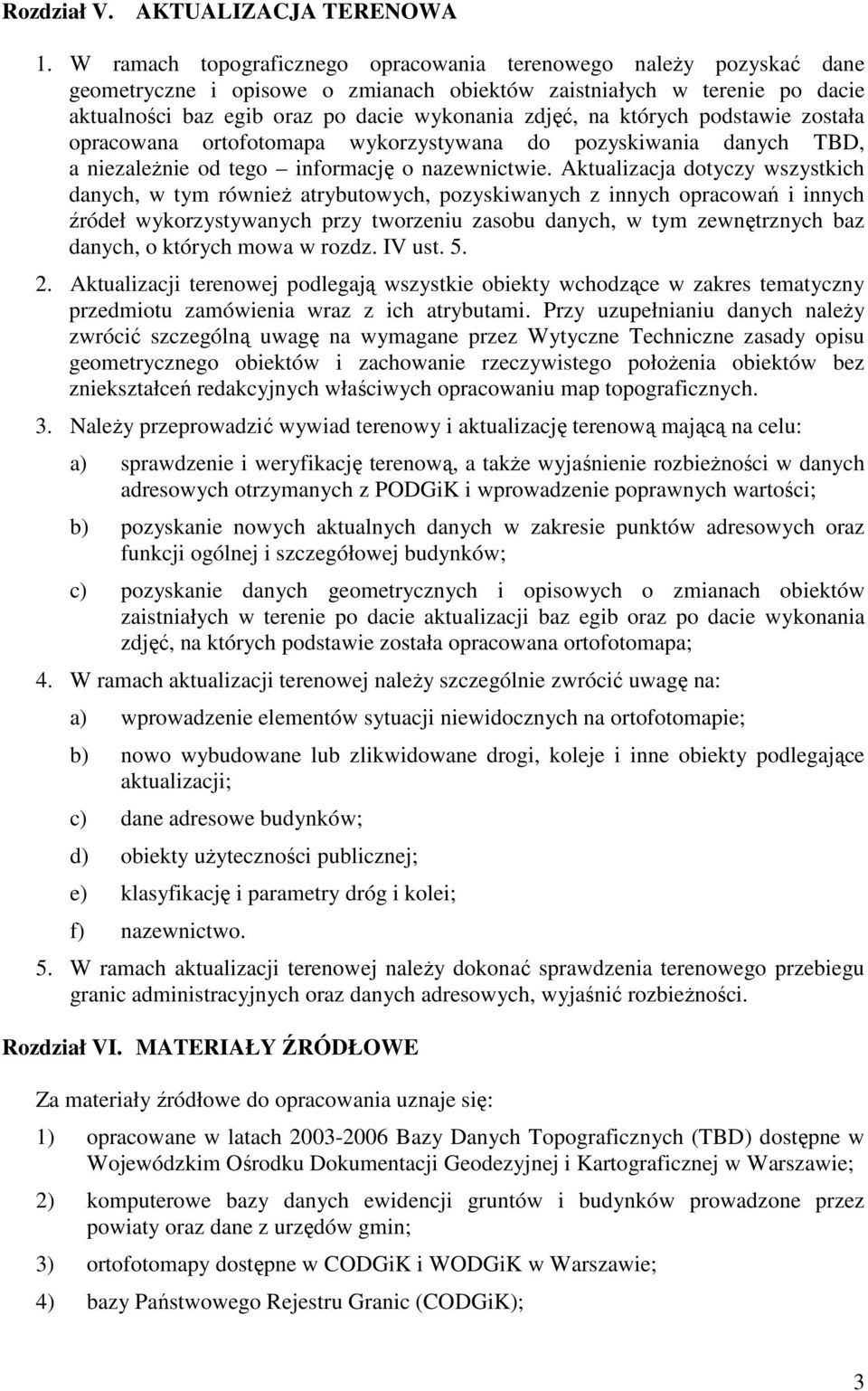

3 Rozdział V. AKTUALIZACJA TERENOWA 1. W ramach topograficznego opracowania terenowego naleŝy pozyskać dane geometryczne i opisowe o zmianach obiektów zaistniałych w terenie po dacie aktualności baz egib oraz po dacie wykonania zdjęć, na których podstawie została opracowana ortofotomapa wykorzystywana do pozyskiwania danych TBD, a niezaleŝnie od tego informację o nazewnictwie. Aktualizacja dotyczy wszystkich danych, w tym równieŝ atrybutowych, pozyskiwanych z innych opracowań i innych źródeł wykorzystywanych przy tworzeniu zasobu danych, w tym zewnętrznych baz danych, o których mowa w rozdz. IV ust Aktualizacji terenowej podlegają wszystkie obiekty wchodzące w zakres tematyczny przedmiotu zamówienia wraz z ich atrybutami. Przy uzupełnianiu danych naleŝy zwrócić szczególną uwagę na wymagane przez Wytyczne Techniczne zasady opisu geometrycznego obiektów i zachowanie rzeczywistego połoŝenia obiektów bez zniekształceń redakcyjnych właściwych opracowaniu map topograficznych. 3. NaleŜy przeprowadzić wywiad terenowy i aktualizację terenową mającą na celu: a) sprawdzenie i weryfikację terenową, a takŝe wyjaśnienie rozbieŝności w danych adresowych otrzymanych z PODGiK i wprowadzenie poprawnych wartości; b) pozyskanie nowych aktualnych danych w zakresie punktów adresowych oraz funkcji ogólnej i szczegółowej budynków; c) pozyskanie danych geometrycznych i opisowych o zmianach obiektów zaistniałych w terenie po dacie aktualizacji baz egib oraz po dacie wykonania zdjęć, na których podstawie została opracowana ortofotomapa; 4. W ramach aktualizacji terenowej naleŝy szczególnie zwrócić uwagę na: a) wprowadzenie elementów sytuacji niewidocznych na ortofotomapie; b) nowo wybudowane lub zlikwidowane drogi, koleje i inne obiekty podlegające aktualizacji; c) dane adresowe budynków; d) obiekty uŝyteczności publicznej; e) klasyfikację i parametry dróg i kolei; f) nazewnictwo. 5. W ramach aktualizacji terenowej naleŝy dokonać sprawdzenia terenowego przebiegu granic administracyjnych oraz danych adresowych, wyjaśnić rozbieŝności. Rozdział VI. MATERIAŁY ŹRÓDŁOWE Za materiały źródłowe do opracowania uznaje się: 1) opracowane w latach Bazy Danych Topograficznych (TBD) dostępne w Wojewódzkim Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Warszawie; 2) komputerowe bazy danych ewidencji gruntów i budynków prowadzone przez powiaty oraz dane z urzędów gmin; 3) ortofotomapy dostępne w CODGiK i WODGiK w Warszawie; 4) bazy Państwowego Rejestru Granic (CODGiK); 3

4 5) bazy Państwowego Rejestru Nazw Geograficznych (CODGIK); 6) rejestry znajdujące się w gminach, które są tworzone w ramach Rozporządzenia Ministra Infrastruktury z dnia 28 października 2004 r. w sprawie numeracji porządkowej nieruchomości (Dz. U. Nr 243, poz. 2432); 7) baza danych Krajowego Rejestru Urzędowego Podziału Terytorialnego Kraju (TERYT) (GUS); 8) baza rejestru zabytków nieruchomych Krajowego Ośrodka Badań i Dokumentacji Zabytków; 9) baza z identyfikatorami odcinków i węzłów kolejowych (PKP); 10) aktualny Sieciowy rozkład jazdy pociągów PKP ; 11) rozporządzenie Ministra Infrastruktury z dnia 16 lutego 2005 r. w sprawie sposobu numeracji i ewidencji dróg publicznych, obiektów mostowych, tuneli, przepustów i promów oraz rejestru numerów nadanych drogom, obiektom mostowym i tunelom (Dz. U. Nr 67, poz. 582); 12) zarządzenia Generalnego Dyrektora Dróg Publicznych w sprawie nadania numerów dla dróg krajowych; 13) zarządzenia Generalnego Dyrektora Dróg Krajowych i Autostrad w sprawie nadania numerów drogom wojewódzkim; 14) rozporządzenie Ministra Transportu z dnia 12 listopada 2007 r. w sprawie ustalenia przebiegu dróg krajowych w województwach dolnośląskim, kujawsko-pomorskim, mazowieckim, pomorskim, śląskim, zachodniopomorskim (Dz. U. Nr 227, poz. 1679); 15) rozporządzenie Rady Ministrów z dnia 15 maja 2004 r. w sprawie sieci autostrad i dróg ekspresowych (Dz. U. Nr 128, poz z późn. zm.); 16) dzienniki Ustaw i Monitory Polskie, w których publikowane są zarządzenia wprowadzające aktualnie obowiązujące zmiany podziału administracyjnego oraz nazw miejscowości w Polsce; 17) wszystkie inne materiały i źródła prawa mogące słuŝyć uzupełnieniu bazy danych (równieŝ wskazane przez Zleceniodawcę w trakcie trwania opracowania); Rozdział VII. KONTROLA I ODBIÓR OPRACOWANIA 1. Zamawiający powoła Komisję Odbioru przedmiotu zamówienia. 2. Wszelkie dane będące przedmiotem odbiorów podlegają procesowi kontroli danych. 3. Kontrola danych dotyczy zarówno poprawności technologicznej tj. sposobu zapisu danych, parametrów technicznych (np. topologia dróg), zgodności ze standardami wymiany danych jak i poprawności merytorycznej tj. kompletności danych, spełnienia wymogów dokładnościowych, zgodności danych z rzeczywistą sytuacją terenową oraz z bazami zewnętrznymi. 4. Przed przedstawieniem przedmiotu zamówienia do odbioru, Wykonawca zobowiązany jest do skontrolowania danych za pomocą Aplikacji R dostępnej na stronie internetowej Głównego Urzędu Geodezji i Kartografii. 5. Materiały do kontroli naleŝy przedłoŝyć zgodnie z informacją, która zostanie 4

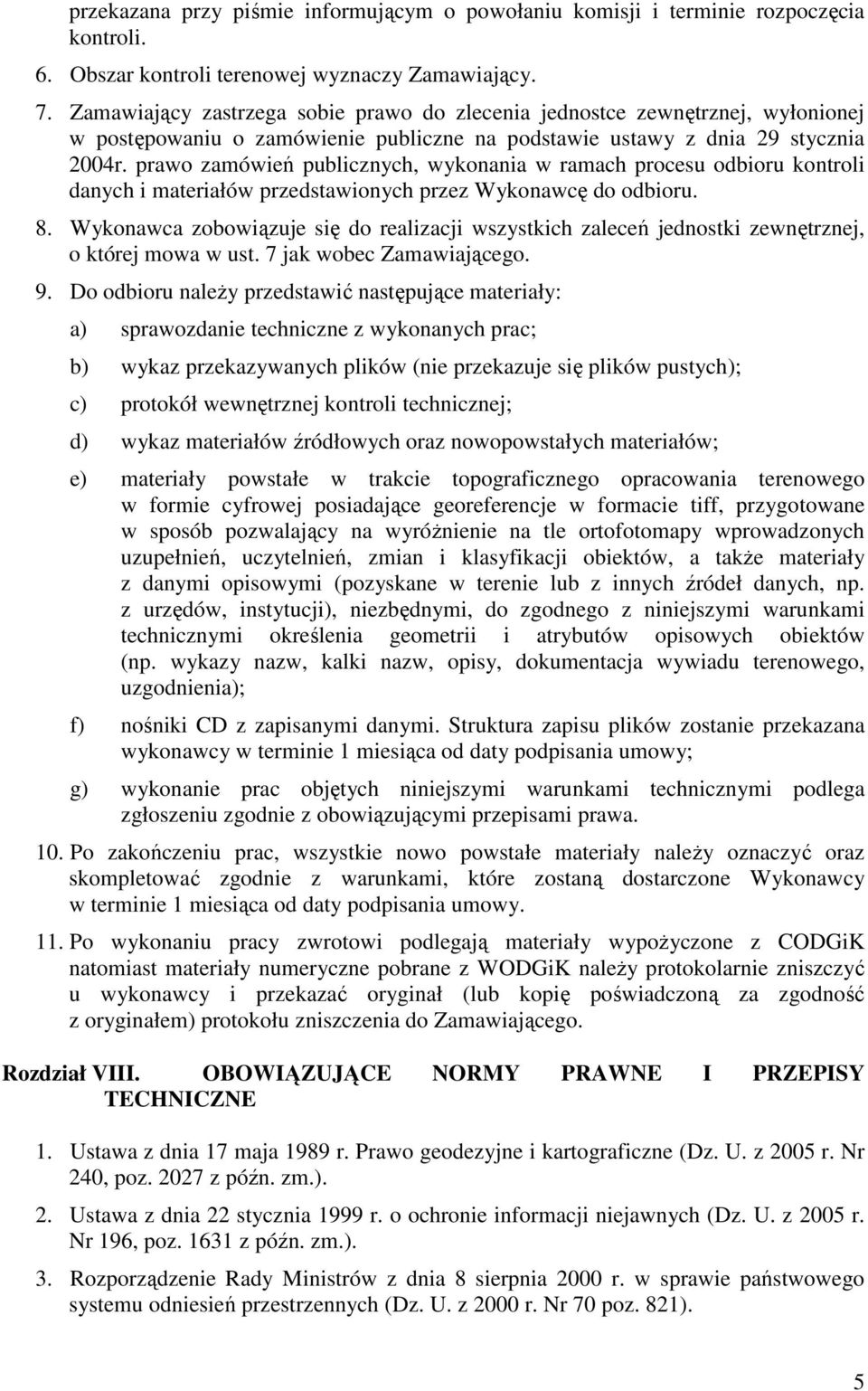

5 przekazana przy piśmie informującym o powołaniu komisji i terminie rozpoczęcia kontroli. 6. Obszar kontroli terenowej wyznaczy Zamawiający. 7. Zamawiający zastrzega sobie prawo do zlecenia jednostce zewnętrznej, wyłonionej w postępowaniu o zamówienie publiczne na podstawie ustawy z dnia 29 stycznia 2004r. prawo zamówień publicznych, wykonania w ramach procesu odbioru kontroli danych i materiałów przedstawionych przez Wykonawcę do odbioru. 8. Wykonawca zobowiązuje się do realizacji wszystkich zaleceń jednostki zewnętrznej, o której mowa w ust. 7 jak wobec Zamawiającego. 9. Do odbioru naleŝy przedstawić następujące materiały: a) sprawozdanie techniczne z wykonanych prac; b) wykaz przekazywanych plików (nie przekazuje się plików pustych); c) protokół wewnętrznej kontroli technicznej; d) wykaz materiałów źródłowych oraz nowopowstałych materiałów; e) materiały powstałe w trakcie topograficznego opracowania terenowego w formie cyfrowej posiadające georeferencje w formacie tiff, przygotowane w sposób pozwalający na wyróŝnienie na tle ortofotomapy wprowadzonych uzupełnień, uczytelnień, zmian i klasyfikacji obiektów, a takŝe materiały z danymi opisowymi (pozyskane w terenie lub z innych źródeł danych, np. z urzędów, instytucji), niezbędnymi, do zgodnego z niniejszymi warunkami technicznymi określenia geometrii i atrybutów opisowych obiektów (np. wykazy nazw, kalki nazw, opisy, dokumentacja wywiadu terenowego, uzgodnienia); f) nośniki CD z zapisanymi danymi. Struktura zapisu plików zostanie przekazana wykonawcy w terminie 1 miesiąca od daty podpisania umowy; g) wykonanie prac objętych niniejszymi warunkami technicznymi podlega zgłoszeniu zgodnie z obowiązującymi przepisami prawa. 10. Po zakończeniu prac, wszystkie nowo powstałe materiały naleŝy oznaczyć oraz skompletować zgodnie z warunkami, które zostaną dostarczone Wykonawcy w terminie 1 miesiąca od daty podpisania umowy. 11. Po wykonaniu pracy zwrotowi podlegają materiały wypoŝyczone z CODGiK natomiast materiały numeryczne pobrane z WODGiK naleŝy protokolarnie zniszczyć u wykonawcy i przekazać oryginał (lub kopię poświadczoną za zgodność z oryginałem) protokołu zniszczenia do Zamawiającego. Rozdział VIII. OBOWIĄZUJĄCE NORMY PRAWNE I PRZEPISY TECHNICZNE 1. Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz. U. z 2005 r. Nr 240, poz z późn. zm.). 2. Ustawa z dnia 22 stycznia 1999 r. o ochronie informacji niejawnych (Dz. U. z 2005 r. Nr 196, poz z późn. zm.). 3. Rozporządzenie Rady Ministrów z dnia 8 sierpnia 2000 r. w sprawie państwowego systemu odniesień przestrzennych (Dz. U. z 2000 r. Nr 70 poz. 821). 5

6 4. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 16 lipca 2001 r. w sprawie zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i przechowywania kopii zabezpieczających bazy danych, a takŝe ogólnych warunków umów o udostępnianie tych baz (Dz. U. Nr 78, poz. 837). 5. Rozporządzenie Rady Ministrów z dnia 15 grudnia 1998 r. w sprawie szczegółowych zasad prowadzenia, stosowania i udostępniania krajowego rejestru urzędowego podziału terytorialnego kraju oraz związanych z tym obowiązków organów administracji rządowej i jednostek samorządu terytorialnego (Dz. U. Nr 157, poz z późn. zm.). 6. Rozporządzenie Ministra Infrastruktury z dnia 28 października 2004 r. w sprawie numeracji porządkowej nieruchomości (Dz. U. Nr 243, poz. 2432). 7. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 marca 1999 r. w sprawie standardów technicznych dotyczących geodezji, kartografii oraz krajowego systemu informacji o terenie (Dz. U. Nr 30, poz. 297). 8. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17 maja 1999 r. w sprawie określenia rodzajów materiałów stanowiących państwowy zasób geodezyjny i kartograficzny, sposobu i trybu ich gromadzenia i wyłączania z zasobu oraz udostępniania zasobu (Dz. U. Nr 49, poz. 493), Rozdział IX. TERMIN WYKONANIA PRZEDMIOTU ZAMÓWIENIA Przedmiot zamówienia naleŝy wykonać w terminie do r. 6
