treść mapy zasadniczej (zakres/aktualizacja); zagadnienia dotyczące uzgadniania dokumentacji projektowej;

Wielkość: px

Rozpocząć pokaz od strony:

Download "treść mapy zasadniczej (zakres/aktualizacja); zagadnienia dotyczące uzgadniania dokumentacji projektowej;"

Małgorzata Łukasik
8 lat temu
Przeglądów:

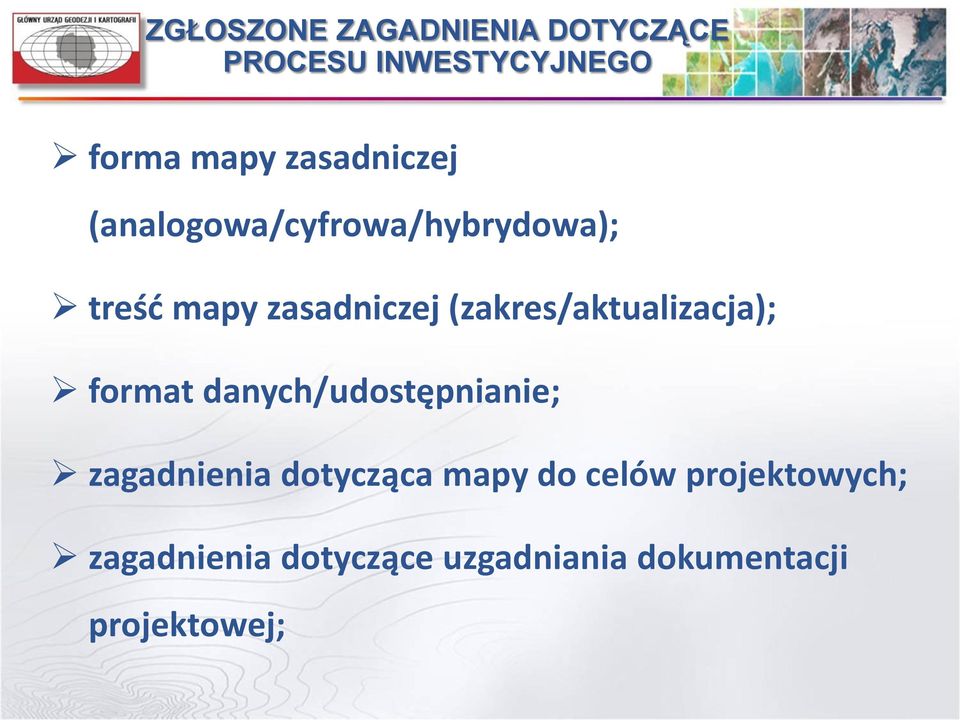

2 ZGŁOSZONE ZAGADNIENIA DOTYCZĄCE PROCESU INWESTYCYJNEGO forma mapy zasadniczej (analogowa/cyfrowa/hybrydowa); treść mapy zasadniczej (zakres/aktualizacja); format danych/udostępnianie; zagadnienia dotycząca mapy do celów projektowych; zagadnienia dotyczące uzgadniania dokumentacji projektowej;

(zakres/aktualizacja); format danych/udostępnianie; zagadnienia dotycząca

3 ZMIANY WPROWADZONE Nowelizacja ustawy Prawo geodezyjne i kartograficzne (rok 2010 r.) - 14 rozporządzeń, w tym: rozporządzenie MSWiA z dnia 9 listopada 2011 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego; rozporządzenie MAiC z dnia 12 lutego 2013 r. w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej; rozporządzenia MAiC zmieniającego rozporządzenie w sprawie ewidencji gruntów i budynków; rozporządzenia MAiC w sprawie organizacji i trybu prowadzenia państwowego zasobu geodezyjnego i kartograficznego.

geodezyjnego i kartograficznego; rozporządzenie MAiC z dnia 12 lutego 2013 r.

kartograficznego Organ prowadzący państwowy zasób geodezyjny i kartograficzny Nazwa materiału zasobu Identyfikator ewidencyjny materiału

4 PAŃSTWOWY ZASÓB GEODEZYJNY I KARTOGRAFICZNY - KLAUZULE Poświadcza się że niniejszy dokument został opracowany w wyniku prac geodezyjnych i kartograficznych, których rezultaty zawiera operat techniczny wpisany do ewidencji materiałów państwowego zasobu geodezyjnego i kartograficznego Organ prowadzący państwowy zasób geodezyjny i kartograficzny Nazwa materiału zasobu Identyfikator ewidencyjny materiału zasobu operatu technicznego Data wpisania operatu technicznego do ewidencji materiałów zasobu Imię, nazwisko i podpis osoby reprezentującej organ

FORMA MAPY ZASADNICZEJ R-realizacyjne uzgodnienia projektowe W-rzeźba terenu S- sytuacja powierzchniowa U sieci uzbrojenia terenu O- osnowy geodezyjne E- ewidencja gruntów i budynków U sieci

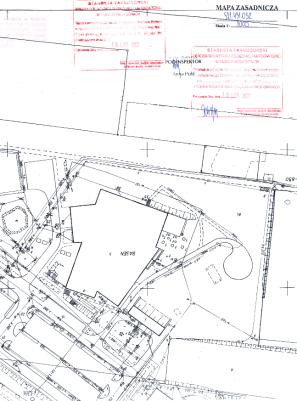

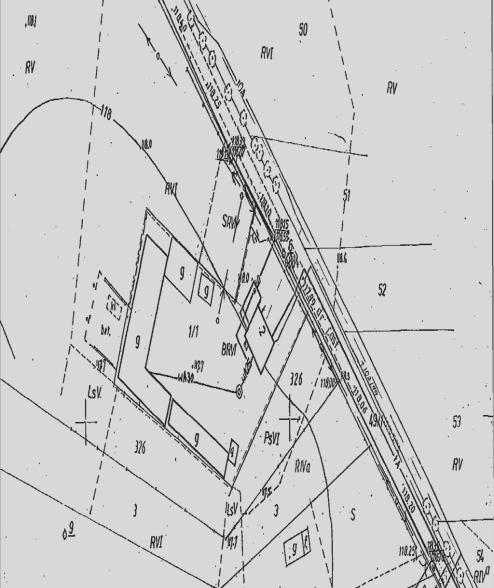

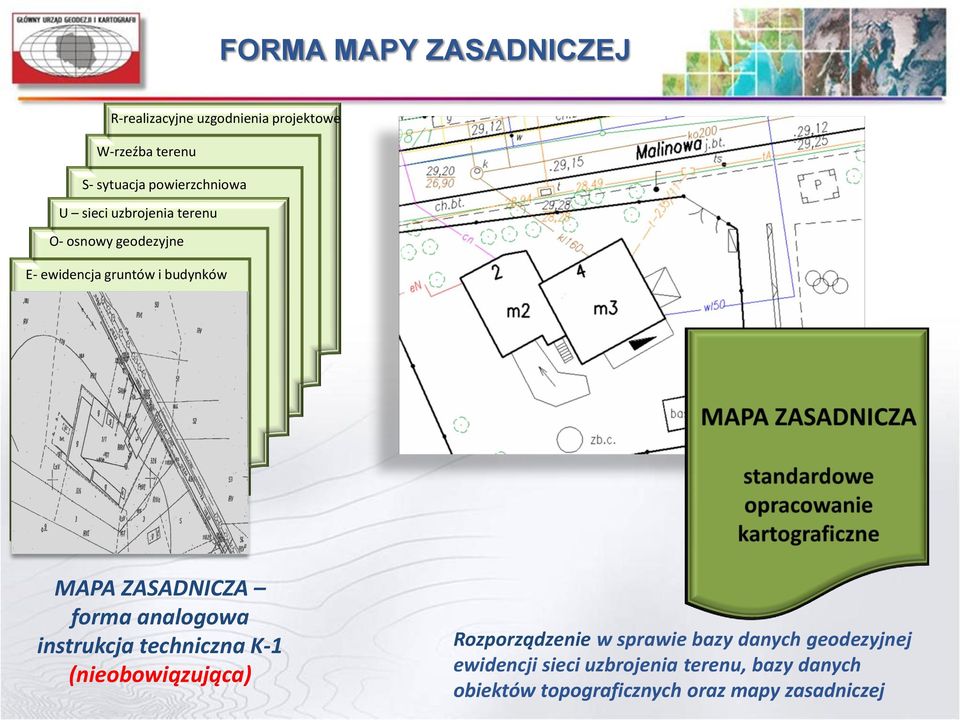

5 FORMA MAPY ZASADNICZEJ R-realizacyjne uzgodnienia projektowe W-rzeźba terenu S- sytuacja powierzchniowa U sieci uzbrojenia terenu O- osnowy geodezyjne E- ewidencja gruntów i budynków U sieci uzbrojenia terenu MAPA ZASADNICZA forma analogowa MAPA ZASADNICZA forma analogowa instrukcja techniczna K-1 (nieobowiązująca) Rozporządzenie w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej

forma analogowa MAPA ZASADNICZA forma analogowa instrukcja techniczna K-1 (nieobowiązująca) Rozporządzenie w

6 FORMA MAPY ZASADNICZEJ Zgodnie z art. 53b ustawy Prawo geodezyjne mapa zasadnicza może być prowadzona w postaci analogowej do czasu jej przekształcenia do postaci cyfrowej nie dłużej jednak niż do 31 grudnia 2013 r. projekt założeń projektu nowelizacji ustawy Prawo geodezyjne i kartograficzne, zakłada, że mapa zasadnicza może być prowadzona w postaci rastrowej uzupełnianej o dane wektorowe do czasu założenia baz danych o których mowa w art. 4 ust. 1b pkt 2, 3 i 10 oraz ust. 1b ustawy Prawo geodezyjne i kartograficzne, jednak nie dłużej niż do 31 grudnia 2016 r.

7 TREŚĆ MAPY ZASADNICZEJ baza danych PRPOG baza danych PRG BDOT500 baza danych GESUT baza danych EGiB BDSOG MAPA ZASADNICZA standardowe opracowanie kartograficzne

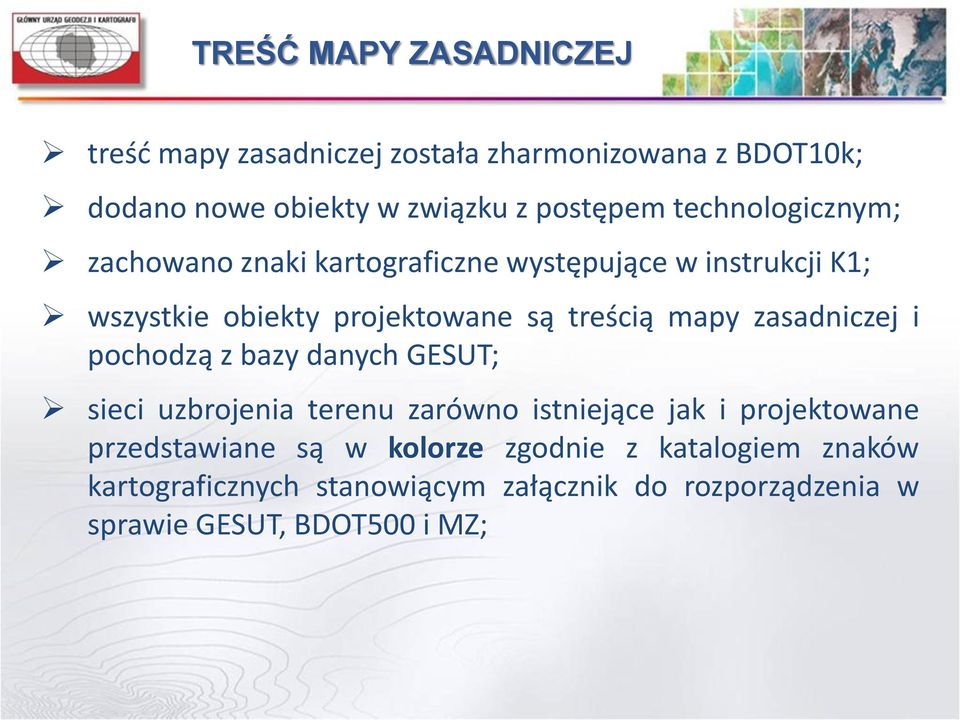

8 TREŚĆ MAPY ZASADNICZEJ treść mapy zasadniczej została zharmonizowana z BDOT10k; dodano nowe obiekty w związku z postępem technologicznym; zachowano znaki kartograficzne występujące w instrukcji K1; wszystkie obiekty projektowane są treścią mapy zasadniczej i pochodzą z bazy danych GESUT; sieci uzbrojenia terenu zarówno istniejące jak i projektowane przedstawiane są w kolorze zgodnie z katalogiem znaków kartograficznych stanowiącym załącznik do rozporządzenia w sprawie GESUT, BDOT500 i MZ;

zasadniczej i pochodzą z bazy danych GESUT; sieci uzbrojenia terenu zarówno istniejące jak i projektowane przedstawiane są

9 TREŚĆ MAPY ZASADNICZEJ 0,5% 0,3 % 0,7% 0,5% 0,7% Mapy w postaci analogowej 0,4% 0,6% 0,5% 1,2% 1,2% 3,1% 0,7% 0,2 % 1,5% 0,3% 0,2%

10 Bieżąca współpraca z wykonawcami

FORMAT DANYCH Wprowadzono zasadę, że podstawową formą dokumentowania wyników prac geodezyjnych i kartograficznych jest forma elektroniczna i

12 FORMAT DANYCH Wprowadzono zasadę, że podstawową formą dokumentowania wyników prac geodezyjnych i kartograficznych jest forma elektroniczna i związany z tą formą standard wymiany danych GML. WIELE FORMATÓW WYMIANY DANYCH *.tango *.swing *.swde *. dxf *.shp *... JEDEN FORMAT WYMIANY DANYCH *.gml

związany z tą formą standard wymiany danych GML.

13 zgodnie z 72 (z uwzgl. 81) rozporządzenia w sprawie standardów technicznych o zakresie i formie mapy do celów projektowych decyduje umowa zawarta pomiędzy zamawiającym a wykonawcą; mapę do celów projektowych opracowuje się z wykorzystaniem oznaczeń i symboli dotyczących mapy zasadniczej ( 80 ust 1 rozporządzenia w sprawie standardów technicznych); w przypadku umieszczenia na mapie obiektów nie objętych katalogiem obiektów mapy zasadniczej umieszcza się legendę ( 80 ust 3 rozporządzenia w sprawie standardów technicznych); wykonawca pracy geodezyjnej i kartograficznej wyniki pomiarów przekazuje do PZGiK w postaci operatu technicznego zawierającego m. in. plików danych wygenerowane na podstawie schematów GML określonych przepisami prawa; 24 miesiące od wejścia w życie rozporządzenia w sprawie standardów technicznych wyniki pomiarów można przekazywać w postaci wykazu współrzędnych zapisanych jako pliki tekstowe w formacie ASCII ( 83)

z wykorzystaniem oznaczeń i symboli dotyczących mapy zasadniczej ( 80 ust 1 rozporządzenia w sprawie standardów technicznych); w przypadku umieszczenia na mapie obiektów nie objętych katalogiem

aktualna na określony dzień forma cyfrowa lub analogowa klauzula

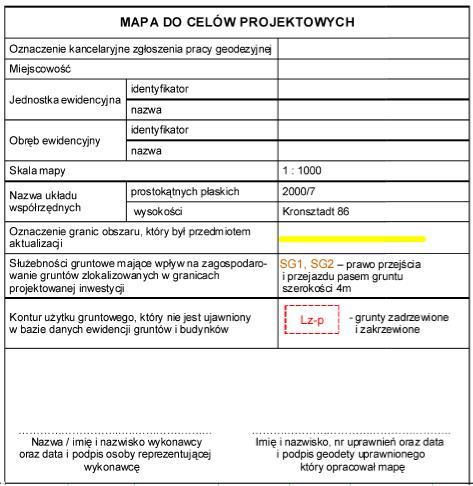

14 Zgodnie z rozporządzeniem mapa do celów projektowych MAPA DOOWYCH opracowana przez jednostki wykonawstwa geodezyjnego i kartograficznego aktualna na określony dzień forma cyfrowa lub analogowa klauzula analogowa lub cyfrowa projekt budowlany projekt usytuowania sieci uzbrojenia terenu

15 PROJEKT ZAŁOŻEŃ DO USTAWY PGiK Celem projektowanej ustawy jest stworzenie dostosowanych do aktualnego otoczenia prawnego oraz technologicznego regulacji prawnych, które usprawnią realizację zadań w dziedzinie geodezji i kartografii, w szczególności w zakresie: wykonywania prac geodezyjnych i kartograficznych, prowadzenia ewidencji gruntów i budynków, prowadzenia geodezyjnej ewidencji sieci uzbrojenia terenu, udostępniania danych i materiałów z państwowego zasobu geodezyjnego i kartograficznego, w tym pobierania opłat z tytułu tego udostępniania.

wykonywania prac geodezyjnych i kartograficznych, prowadzenia ewidencji gruntów i budynków, prowadzenia geodezyjnej ewidencji sieci

16 PROJEKT ZAŁOŻEŃ DO USTAWY PGiK

17 PROJEKT ZAŁOŻEŃ DO USTAWY PGiK

18 PROJEKT ZAŁOŻEŃ DO USTAWY PGiK

19 PROJEKT ZAŁOŻEŃ DO USTAWY PGiK

20 PROJEKT ZAŁOŻEŃ DO USTAWY PGiK

21 PROJEKT ZAŁOŻEŃ DO USTAWY PGiK

22 INNE DZIAŁANIA MAPA INFRASTUKTURY TECHNICZNEJ K-GESUT W BUDOWIE Prezentacja sieci uzbrojenia terenu o znaczeniu regionalnym i krajowym (sieci przesyłowe i wybrane rozdzielcze)

23 INNE DZIAŁANIA Zbiór danych GESUT Usługa udostępniania danych przestrzennych (opcjonalnie FTP) Dane GESUT w formacie GML SYSTEM ZARZĄDZANIA K-GESUT SYSTEM ZARZĄDZANIA PODGiK Usługa generalizacji obiektów bazy danych GESUT Zbiór danych K-GESUT BAZA DANYCH K GESUT Prezentacja na GEOPORTAL

24 Województwo Liczba powiatów uczestniczących Podkarpackie 9 Małopolskie 6 Zachodniopomorskie 18 Pomorskie 14 Dolnośląskie ZSIN Faza I Modernizacja ewidencji gruntów i budynków (EGiB) w wybranych jednostkach ewidencyjnych i obrębach ewidencyjnych w powiatach biorących udział w projekcie (52 powiaty). 2. Konwersja istniejących danych EGiB do zgodności z nowym modelem pojęciowym danych EGiB, oraz zapisanie tych danych w bazie danych systemu teleinformatycznego. 3. Utworzenie bazy danych GESUT i BDOT500 dla obszarów modernizowanych w zakresie EGiB Wdrożenia w jednostkach organizacyjnych odpowiedzialnych za prowadzenie EGiB, GESUT oraz BDOT500 systemu teleinformatycznego dostosowanego do obowiązujących pojęciowych modeli danych dotyczących tych rejestrów publicznych.

25 Umieszczenie w strategiach rozwoju województw zadań dotyczących rozwoju informacji przestrzennej, Wpisanie do Regionalnych Programów Operacyjnych zadań dotyczących rozwoju informacji przestrzennej, Stanowisko Konwentu Marszałków w sprawie zasadności modernizacji EGiB, GESUT, BDOT500) Zakres tematyczny kontraktu: PRZYSZŁA PERSPEKTYWA Zwiększenie zdolności instytucjonalnej i skuteczności administracji publicznej przez zapewnienie organom administracji publicznej, obywatelom i przedsiębiorcom dostępu przy pomocy środków komunikacji elektronicznej do aktualnych, wiarygodnych i kompletnych danych oraz dokumentów gromadzonych w powiatowych rejestrach publicznych państwowego zasobu geodezyjnego i kartograficznego, w szczególności ewidencji gruntów i budynków EGiB, bazy danych obiektów topograficznych BDOT500 i geodezyjnej ewidencji sieci uzbrojenia terenu GESUT.
