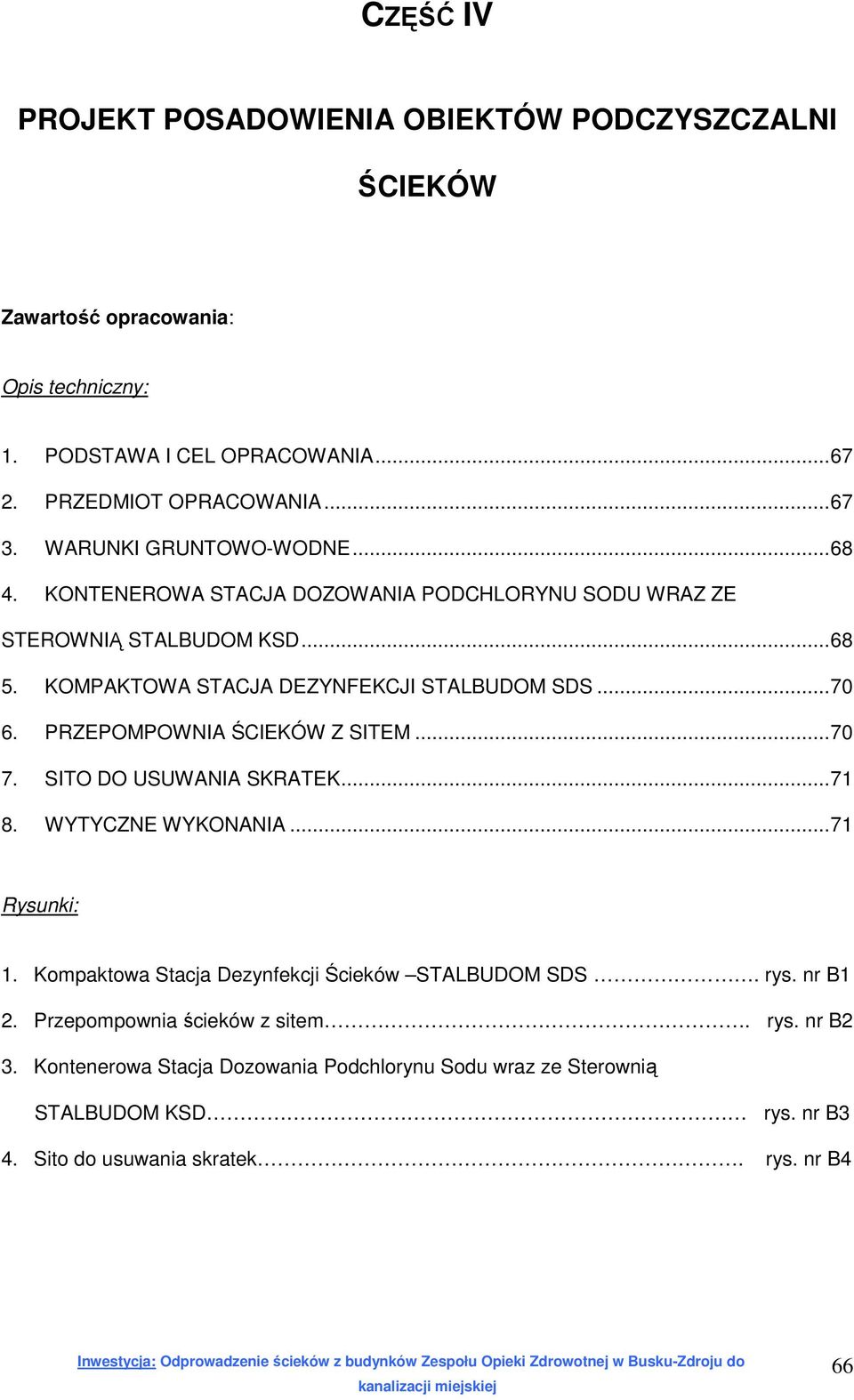

1 CZĘŚĆ IV PROJEKT POSADOWIENIA OBIEKTÓW PODCZYSZCZALNI ŚCIEKÓW Zawartość opracowania: Opis techniczny: 1. PODSTAWA I CEL OPRACOWANIA PRZEDMIOT OPRACOWANIA WARUNKI GRUNTOWO-WODNE KONTENEROWA STACJA DOZOWANIA PODCHLORYNU SODU WRAZ ZE STEROWNIĄ STALBUDOM KSD KOMPAKTOWA STACJA DEZYNFEKCJI STALBUDOM SDS PRZEPOMPOWNIA ŚCIEKÓW Z SITEM SITO DO USUWANIA SKRATEK WYTYCZNE WYKONANIA...71 Rysunki: 1. Kompaktowa Stacja Dezynfekcji Ścieków STALBUDOM SDS. rys. nr B1 2. Przepompownia ścieków z sitem. rys. nr B2 3. Kontenerowa Stacja Dozowania Podchlorynu Sodu wraz ze Sterownią STALBUDOM KSD rys. nr B3 4. Sito do usuwania skratek. rys. nr B4 66

PRZEPOMPOWNIA ŚCIEKÓW Z SITEM...70 7. SITO DO USUWANIA SKRATEK...71 8. WYTYCZNE WYKONANIA...71 Rysunki: 1. Kompaktowa Stacja Dezynfekcji Ścieków STALBUDOM SDS. rys. nr B1 2.

2 1. PODSTAWA I CEL OPRACOWANIA Podstawą opracowania jest umowa nr 57/I/2009 z dn. 08 stycznia 2009r. zawarta pomiędzy Zakładem Opieki Zdrowotnej w Busku Zdroju a firmą Biowoma Iwona Regulska z siedzibą w Warce. W opracowaniu wykorzystano następujące materiały: a) Decyzja Burmistrza Miasta i Gminy Busko-Zdrój znak GKMŚR 7627/12/09 o braku potrzeby przeprowadzenia oceny oddziaływania na środowisko planowanego przedsięwzięcia b) Warunki techniczne podłączenia budynków ZOZ w Busku-Zdroju do z dnia r. znak 419/TW/08 c) Operat wodnoprawny na pobór wody i odprowadzenie ścieków z ZOZ w Busku-Zdroju wykonany przez Przedsiębiorstwo Geologiczno-Fizjograficzne Geoservice Zdzisław Masternak z listopada 2005r. d) Projekt techniczno-technologiczny odprowadzenia i oczyszczania ścieków z pawilonu dla przewlekle chorych w Szpitalu Busko-Zdrój wykonany przez Biuro Projektów Budownictwa Komunalnego w Kielcach z dn r. e) Mapa sytuacyjno-wysokościowa terenu w skali 1:500. f) Dokumentacja geotechniczna dla podczyszczalni ścieków z budynków ZOZ w Busku- Zdroju. Opracowanie uprawnionego geologa mgr Wiesława Mroza z marca 2009 r. g) Ustawa z dnia 7 czerwca 2001r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków (Dz.U. 2001, Nr 72, poz. 747) h) Normatywy techniczne oraz obowiązujące przepisy i zarządzenia. i) Wizja lokalna terenu projektowanej podczyszczalni ścieków oraz projektowanej sieci kanalizacyjnej. Celem opracowania jest zapewnienie dezynfekcji ścieków szpitalnych pochodzących z oddziału obserwacyjno-zakaźnego oraz gruźlicy i chorób płuc dla szpitala ZOZ w Busku Zdroju wymagane przez obowiązujące przepisy, tj. Ustawa z dnia 7 czerwca 2001 r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków (Dz.U. nr 72, poz. 747 z późn. zmianami). 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest część projektu architektoniczno-budowlanego obejmująca posadowienie obiektów podczyszczalni. 67

W opracowaniu wykorzystano następujące materiały: a) Decyzja Burmistrza Miasta i Gminy Busko-Zdrój znak GKMŚR 7627/12/09 o braku potrzeby przeprowadzenia oceny oddziaływania na środowisko planowanego

3 Zakres rzeczowy obejmuje: - Kontenerowa Stacja Dozowania Podchlorynu Sodu ze Sterownią (KSD), (obiekt projektowany) - Kompaktowa Stacja Dezynfekcji Ścieków (SDS), (obiekt projektowany) - Przepompownia ścieków z sitem, (obiekt projektowany) - Sito do usuwania skratek, (obiekt projektowany) 3. WARUNKI GRUNTOWO-WODNE Na potrzeby niniejszego opracowania wykonano dokumentację geotechniczną dla projektu stacji dezynfekcji ścieków ZOZ w Busku-Zdroju opracowaną przez Usługi Budowlanoprojektowe Anna Mróz ul. Nowaka Jeziorańskiego 103/25, Kielce (marzec 2009 r.). Na terenie szpitala w rejonie lokalizacji Kompaktowej Stacji Dezynfekcji Ścieków oraz Kontenerowej Stacji Dozowania i Sterowania wykonano dwa odwierty geologiczne o głębokości 3m. W podłożu dokumentowanego terenu występują 4 warstwy geotechniczne o charakterystyce: a) warstwa I - nasypy niekontrolowane - gleba z domieszką gruzu, b) warstwa II gleba, c) warstwa III - mało wilgotne, półzwarte gliny pylaste, d) warstwa IV - skały miękkie (margle), bardzo spękane Nasypy niekontrolowane (warstwa I) oraz glebę (warstwa II) należy zaliczyć do gruntów słabo nośnych i w rejonie projektowanych obiektów usunąć. Poniżej występują grunty rodzime, mineralne, nie skaliste, spoiste (warstwa III) i skaliste (warstwa IV), nośne i nadające się do posadowień bezpośrednich. W czasie prac terenowych nie stwierdzono wód gruntowych. 4. KONTENEROWA STACJA DOZOWANIA PODCHLORYNU SODU WRAZ ZE STEROWNIĄ STALBUDOM KSD Kontenerową Stację Dozowania Podchlorynu wraz ze sterownią STALBUDOM KSD stanowi wolnostojący kontener posiadający dwa odrębne pomieszczenia wyposażone w dwa oddzielne wejścia (rys. B3). Dane ogólne Kontener wykonany będzie jako stalowy w obudowie blaszanej izolowany termicznie z odwodnieniem dachu poprzez rynny spustowe, dostarczany na plac budowy i ustawiony na uprzednio przygotowanej płycie fundamentowej. Posadzka w kontenerze - ułożona po ustawieniu kontenera z terakoty przemysłowej lub gresu chemoodpornego z uszczelnieniem zaprawą chemoodporną. 68

WARUNKI GRUNTOWO-WODNE Na potrzeby niniejszego opracowania wykonano dokumentację geotechniczną dla projektu stacji dezynfekcji ścieków ZOZ w Busku-Zdroju opracowaną przez Usługi Budowlanoprojektowe

4 Kontener jest urządzeniem kompaktowym i kompletnym wymagającym jedynie podłączenia z zewnątrz energii elektrycznej, wody wodociągowej do umywalki i odprowadzenia ścieków sanitarnych z umywalki do kanalizacji. Wymiary kontenera: Długość zew.:4500 mm, Szerokość zew.: 2500 mm, Wysokość całkowita.: 2600 mm. Powierzchnia zabudowy.: m 2 Powierzchnia użytkowa.: 9,66 m 2 W kontenerze przewidziano dwa pomieszczenia: Nazwa pomieszczenia Powierzchnia [m 2 ] Pomieszczenie dozowania 6,67 m 2 Pomieszczenie sterowania 3,35 m 2 Razem 10,02 m 2 Wykonanie: Konstrukcję kontenera stanowi płyta ścienna grubości 80mm, płyta dachowa grubości 100mm o wypełnieniu styropianowym. Ścianka działowa z płyty o grubości 60mm. Stolarka otworowa: drzwi stalowe, pełne, ocieplone o wymiarach 0,8 x 2,0 m- 1 szt. (do pomieszczenia sterowania), drzwi stalowe, pełne, ocieplone dwuskrzydłowe o wymiarach 1,6 x 2,0 m 1szt. (do pomieszczenia dozowania) Dach jednospadowy z rynną PCV Obiekt wyposażony w instalacje: - Wody zimnej i ciepłej z termy elektrycznej. Przewidziano umywalkę oraz zawór czerpalny, - Kanalizacji ściekowej, - Wentylacji grawitacyjnej i mechanicznej w pomieszczeniu dozowania (wentylator zapewniający min. 5 w/h), - Ogrzewania 2 grzejniki elektryczne o mocy 1.0 kw), - Instalację elektryczną oświetleniową. Wykończenie wewnętrzne i zewnętrzne: - wewnętrzne: posadzka w kolorze beżowym- gres chemoodporny o wym. 30 x 30 cm, gat.i, spoina szerokości 2 mm z zaprawą chemoodporną. 69

: 9,66 m 2 W kontenerze przewidziano dwa pomieszczenia: Nazwa pomieszczenia Powierzchnia [m 2 ] Pomieszczenie dozowania 6,67 m 2 Pomieszczenie sterowania 3,35 m 2 Razem 10,02 m 2 Wykonanie:

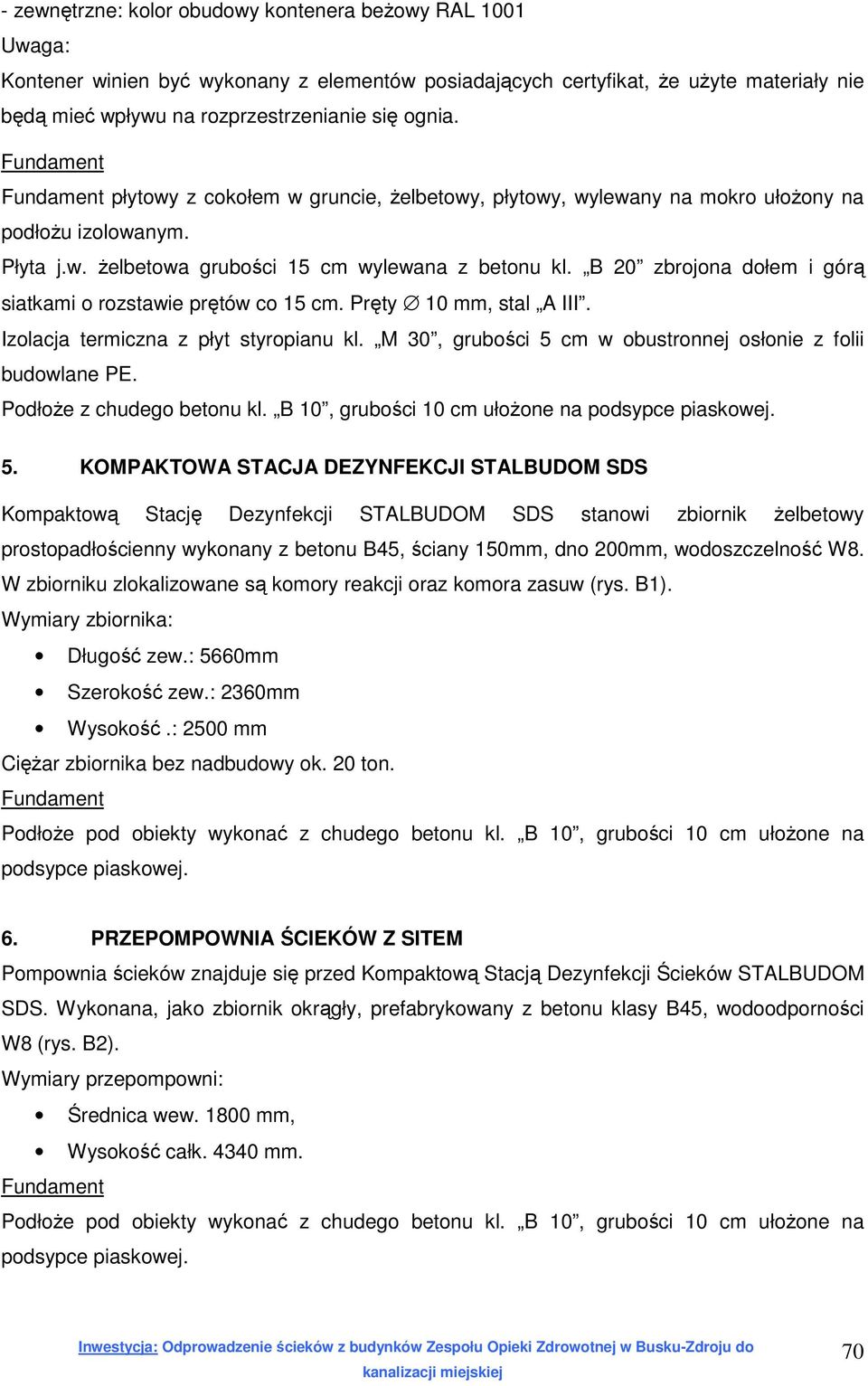

5 - zewnętrzne: kolor obudowy kontenera beżowy RAL 1001 Uwaga: Kontener winien być wykonany z elementów posiadających certyfikat, że użyte materiały nie będą mieć wpływu na rozprzestrzenianie się ognia. płytowy z cokołem w gruncie, żelbetowy, płytowy, wylewany na mokro ułożony na podłożu izolowanym. Płyta j.w. żelbetowa grubości 15 cm wylewana z betonu kl. B 20 zbrojona dołem i górą siatkami o rozstawie prętów co 15 cm. Pręty 10 mm, stal A III. Izolacja termiczna z płyt styropianu kl. M 30, grubości 5 cm w obustronnej osłonie z folii budowlane PE. Podłoże z chudego betonu kl. B 10, grubości 10 cm ułożone na podsypce piaskowej. 5. KOMPAKTOWA STACJA DEZYNFEKCJI STALBUDOM SDS Kompaktową Stację Dezynfekcji STALBUDOM SDS stanowi zbiornik żelbetowy prostopadłościenny wykonany z betonu B45, ściany 150mm, dno 200mm, wodoszczelność W8. W zbiorniku zlokalizowane są komory reakcji oraz komora zasuw (rys. B1). Wymiary zbiornika: Długość zew.: 5660mm Szerokość zew.: 2360mm Wysokość.: 2500 mm Ciężar zbiornika bez nadbudowy ok. 20 ton. Podłoże pod obiekty wykonać z chudego betonu kl. B 10, grubości 10 cm ułożone na podsypce piaskowej. 6. PRZEPOMPOWNIA ŚCIEKÓW Z SITEM Pompownia ścieków znajduje się przed Kompaktową Stacją Dezynfekcji Ścieków STALBUDOM SDS. Wykonana, jako zbiornik okrągły, prefabrykowany z betonu klasy B45, wodoodporności W8 (rys. B2). Wymiary przepompowni: Średnica wew mm, Wysokość całk mm. Podłoże pod obiekty wykonać z chudego betonu kl. B 10, grubości 10 cm ułożone na podsypce piaskowej. 70

B 20 zbrojona dołem i górą siatkami o rozstawie prętów co 15 cm. Pręty 10 mm, stal A III. Izolacja termiczna z płyt styropianu kl. M 30, grubości 5 cm w obustronnej osłonie z folii budowlane PE.

6 7. SITO DO USUWANIA SKRATEK Sito zainstalowane będzie na ciągu kanalizacji przed istniejącą studzienką S3. Sito zamontowane jest w studni betonowej monolitycznej wykonanej z betonu klasy B45, wodoodporności W8 (rys. B4). Dane: Średnica wew mm, Wysokość całk mm. Podłoże pod obiekty wykonać z chudego betonu kl. B 10, grubości 10 cm ułożone na podsypce piaskowej. 8. WYTYCZNE WYKONANIA Wszystkie materiały użyte do budowy muszą posiadać znak B lub C o dopuszczeniu do stosowania w budownictwie. Przed przystąpieniem do robót ziemnych należy zlokalizować, a następnie usunąć bądź przełożyć wszystkie instalacje, które mogłyby zostać zniszczone lub narazić na niebezpieczeństwo pracowników budowy. Po wykonaniu wykopów pod fundamenty należy dokonać ich odbioru (z wpisem do dziennika budowy). Odbiór dokonać przez uprawnionego geotechnika, pod kątem występowania gruntów nośnych na poziomie posadowienia. Z uwagi na występowanie niekontrolowanych nasypów ( warstwa I) oraz glebę ( warstwa II) należy zaliczyć do gruntów słabo nośnych i w rejonie posadowienia obiektów usunąć. W trakcie wykonywania robót ziemnych należy zachować szczególną ostrożność ze względu na fakt, że prace wykonywane będą na terenie czynnej oczyszczalni ścieków. Wszelki możliwe kolizje i zbliżenia rurociągów należy zlokalizować poprzez wykonanie ręcznych wykopów kontrolnych. Podczas wykonywania badań geotechnicznych nie stwierdzono występowania wód gruntowych (szczegółowy opis w dokumentacji geotechnicznej). W przypadku wystąpienia wody gruntowej w obrębie projektowanych prac, w strefie posadowienia projektowanych przewodów lub obiektów może być wymagane odwodnienie wykopów pod przewody wodociągowe, kanalizacyjne i technologiczne. Prace odwodnieniowe prowadzić przy pomocy igłofiltrów, zwracając szczególną uwagę na powolne obniżanie lustra wody, aby nie spowodować osiadań pod instalacjami i obiektami. Opracował: mgr inż. Zbigniew Szczech. Sprawdził: mgr inż. Jerzy Klimowicz.. 71

Podłoże pod obiekty wykonać z chudego betonu kl. B 10, grubości 10 cm ułożone na podsypce piaskowej. 8.
