1 CENNIK BRAM I DRZWI TECHNICZNYCH HÖRMANN 2015 BRAMY UCHYLNE N80 BRAMY SEGMENTOWE LPU40 DRZWI TECHNICZNE

2 BRAMY UCHYLNE N80 str. 3-6 BRAMY SEGMENTOWE LPU40 DRZWI TECHNICZNE str str Produkty: Opis techniczny bram uchylnych N80 Wymiary bram uchylnych N80 Opis techniczny bram segmentowych LPU40 Typy prowadzeń bram segmentowych wraz z opisami i charakterystyką Cennik wymiarów znormalizowanych z prowadzeniem N / Z Drzwi techniczne ZK, EI30, EI Formularz pomiarowy dla bram garażowych Hormann 20 Prosty zakup w trzech krokach wybierz model ustal kolor Więcej szczegółów u przedstawicieli handlowych Cennik w wersji elektronicznej dostępny na naszej stronie internetowej:

3 Brama uchylna N80 z wypełnieniem stalowym Informacje ogólne Brama garażowa uchylna z górną prowadnicą do użytku prywatnego, do garaży pojedyńczych i szeregowych. Przystosowana do zamontowania napędów firmy Hormann. Jeśli brama N80 i drzwi mają wyglądać tak samo lub jeśli kasetony drzwi mają się znajdować na takiej samej wysokości, wymagane jest dokonanie uzgodnień technicznych. Zapewnia to dopasowanie wyglądu drzwi do bramy. Rama bramy / Ościeżnica Trójstronna rama z prostokątnych, stalowych profili zamkniętych z górną prowadnicą, odkręcanym profilem uszczelniającym. Ościeżnica ocynkowana bez gruntowania (w wersji Decograin w odcieniu brązowym pasującym do koloru płyty bramy). Płyta bramy Rama płyty bramy wykonana jest ze stali i usztywniona dwoma poziomymi płaskownikami stalowymi, po bokach wytłumiające listwy maskujące z tworzywa sztucznego, u dołu ościeżnicy element wytłumiający. Płyta bramy z wypełnieniem stalowym lub drewnianym. Wymiary płyty bramy: szerokość BR - 58 mm, wysokość BR - 10 mm. Płyta bramy z wypełnieniem stalowym Płyta bramy i rama płyty bramy ocynkowana. Wykonanie obustronnie pokryte warstwą farby poliestrowej (wysokiej jakości) wewnątrz i na zewnątrz: - w kolorze białym, na bazie RAL 9016, - w kolorach preferowanych na bazie RAL, stopień połysku 30% (do szerokości BR 3000 mm, bramy o szerokości BR > 3000 mm) tylko w kolorze białym lub brązowym) RAL jasna kość słoniowa RAL szary RAL antracyt RAL zielony RAL brązowy RAL białe aluminium RAL szary - w dowolnym kolorze z palety RAL, stopień połysku 50% (do szerokości BR 3000 mm) - w kolorze Hormann CH 703 (antracyt) Zrównoważenie ciężaru Wielosprężynowy układ zabezpieczający z ochroną przed przytrzaśnięciem palców. W zależności od wymiaru bramy i ciężaru płyty bramy 3-4 sprężyny na stronę. Okucia i zamki Na zewnątrz gałka z tworzywa sztucznego, wewnątrz uchwyt z tworzywa sztucznego, specjalny zamek z funkcją wielokrotnego zamykania z jednostronną wkładką patentową i obsługiwaną od wewnątrz zapadką ryglującą. Ryglowanie dwupunktowe dzięki samo- czynnie zaskakującej, ryglowanej obrotowej zapadce z tworzywa sztucznego. Trzecie ryglowanie za dopłatą. Wyposażenie Rolki bieżne i tuleje z tworzywa sztucznego we wszystkich łożyskach, układ amortyzujący w krańcowych położeniach bramy. Bramy ze wzorem 902 o wymiarach powyżej BR 2500 x 2625, 2750 x 2375, 2875 x 2250 oraz 3000 x 1875 mm są, w przeciwieństwie do wersji standardowej, wyposażone we wzmocnienia poprzeczne o szerokości 60 mm, i łozyskowane rolki bieżne o osi 12 mm. Dostawa: 1 część 3

4 Brama uchylna N 80 z wypełnieniem stalowym Opis produktu / Wymiary montażowe Rozmieszczenie kotew Bramy z napędem Minimalna głębokość garażu przy montażu napędu: mm do wysokości bramy 2500 mm ProMatic/SupraMatic mm do wysokości bramy 2750 mm ProMatic/SupraMatic Montaż za otworem z progiem * Wysokość nadproża dla bram N 80 z wypełnieniem stalowm min. 50 mm. Dla wzoru 905 i 941 dodatkowo 15 mm wolnej przestrzeni w nadprożu, ** Wysokość światła przejazdu = BRH mm, brama bez progu BRH - 90 mm. Wzór 905: wysokość światła przejazdu = BRH mm, brama bez progu BRH mm. Montaż w otworze z progiem * Wysokość światła przejazdu = BRH mm, brama bez progu BRH - 90 mm. Wzór 905: wysokość światła przejazdu = BRH mm, brama bez progu BRH mm. 4 DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

5 Brama uchylna N 80 Zestawienie wymiarów znormalizowanych Wymiary zamówieniowe Wymiary zestawcze Szer. x Wys. Zewnętrzne wymiary ramy Szer. x Wys. Wymiary światła przejazdu 1) 2) Szer. x Wys. zalecany wymiar ostateczny (tolerancja wymiaru) Szerokość Montaż za otworem Wymiary znormalizowane N 80 do garaży pojedyńczych zalecany wymiar ostateczny (tolerancja wymiaru) Wysokość Montaż w otworze Wymiary ostateczne 1) Szer. x Wys x x x ( ) x 1920 ( ) 2375 x x x x ( ) x 2000 ( ) 2375 x x x x ( ) x 2075 ( ) 2375 x x x x ( ) x 2125 ( ) 2375 x x x x ( ) x 1920 ( ) 2500 x x x x ( ) x 2000 ( ) 2500 x x x x ( ) x 2075 ( ) 2500 x x x x ( ) x 2125 ( ) 2500 x x x x ( ) x 2250 ( ) 2500 x x x x ( ) x 2375 ( ) 2500 x x x x ( ) x 1920 ( ) 2625 x x x x ( ) x 2000 ( ) 2625 x x x x ( ) x 2075 ( ) 2625 x x x x ( ) x 2125 ( ) 2625 x x x x ( ) x 2250 ( ) 2625 x x x x ( ) x 2275 ( ) 2625 x x x x ( ) x 2500 ( ) 2625 x x x x ( ) x 2750 ( ) 2625 x x x x ( ) x 2125 ( ) 2750 x x x x ( ) x 2000 ( ) 2875 x x x x ( ) x 2125 ( ) 2875 x x x x ( ) x 2000 ( ) 3125 x x x x ( ) x 2125 ( ) 3125 x ) Wymiary w świetle dla bram z dolnym progiem po stronie wewnętrznej. Dla montażu w otworze wysokość otworu w miejscu montażu należy zwiększyć o 30mm. W przypadku bram bez dolnego progu wysokość światła przejazdu zwiększa się o 30 mm. 2) Dla wzoru 905: wysokość światła przejazdu BRH mm; wszystkie inne bramy BRH mm 5

6 Brama uchylna N 80 Cennik bram o wymiarach znormalizowanych N 80 Wymiary zamówieniowe wymiary zestawcze Szer. x Wys. Wzór 902 biały brązowy preferowany kolor Głowica napędu z szyną FS10 ProMatic seria 3 SupraMatic E Seria x K K K K 2375 x K K K K K K 2500 x K K K K K K K M 2625 x K 2750 x K K 3000 x K K Długość szyny * Cena systemowa może odbiegać od ceny cennikowej z uwagi na ustalenie dopłaty za kolor preferowany w oparciu o wyliczoną powierzchnię w m2. Dowolny kolor z palety RAL i CH 703 dopłata za m2 171 Trzecie ryglowanie dla bramy uchylnej bez napędu tylko do bram N 80: - ryglowanie przez drążek ryglujący za szt. 94 Blokada dodatkowa VRS 1 -do bram uchylnych i produktów innych firm Uwaga!Konieczne dla utrzymania funkcji mechanicznego ryglowania w przypadku bramy z napędem elektrycznym. Dolna uszczelka gumowa (tylko do N 80 i F 80) łącznie z wywierconym otworem do mocowania niemożliwa do bram N 80 z drzwiami w bramie! za szt. 126 za szt. 122 Płyty izolacyjne (tylko do N 80 i F 80) grubość płyty: 20 mm dla wzorów 902, 941, 971, 973, 975, 977, 984 i 990 niemożliwe do bram przeszklonych i z drzwiami! do samodzielnego wycięcia, ew. konieczny nowy pakiet sprężyn Rozłącze napędu NET 5 do bram z ramieniem krzywkowym, bram skrzydłowych oraz bram nieocieplanych i ocieplanych. Rozryglowanie za pomocą owalnego cylindra. komplet 10 płyt 579 komplet 12 płyt 654 za szt DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

7 Brama segmentowa LPU 40 segmenty stalowe, ocieplane 42 mm do mocowania na zewnątrz Wygląd Płyta bramy Z zabezpieczeniem przed przytrzaśnięciem palców po stronie zewnętrznej i wewnętrznej (patent europejski). Ocynkowane ogniowo segmenty stalowe, głęb. montażowa 42 mm wypełnione pianką poliuretanową. Współczynniki izolacji cieplnej: segment 42mm płyta bramy 42 mm wbudowana brama 42 mm (pow. bramy 10m2) U = 0,5 W / (m2*k) U = 0,9 W / (m2*k) U = 1,3 W / (m2*k) Wersja Decograin z drewnopodobną okleiną foliową z tworzywa sztucznego na zewnątrz Segmenty z ocynkowanej ogniowo blachy stalowej wewnątrz: - warstwa gruntującej farby poliestrowej, kolor biało-szary na bazie RAL 9002 (struktura Woodgrain) na zewnątrz: - drewnopodobna okleina foliowa z tworzywa sztucznego, powierzchnia w wytłaczanym wzorem imitującym drewno. Golden Oak: wzór dębu w kolorze średniego brązu ze złotawym odcieniem Dark Oak: wzór dębu w kolorze drzewa orzechowego Night Oak: wzór dębu w kolorze ciemnego brązu Rosewood: okleina drewnopodobna w ciemnym, czerwono-brązowym kolorze Winchester Oak* wzór dębu z sękami w kolorze naturalnym -okleina foliowa Titan Metallic CH 703 Rama / Ościeżnica Ościeżnica z zabezpieczeniem przed włożeniem dłoni, wykonana z ocynkowanej ogniowo blachy stalowej, strukturze Woodgrain, z uszczelkami bocznymi i podstawą ościeżnicy z tworzywa sztucznego. Ościeżnica pokryta warstwą gruntującej farby poliestrowej na biało, na bazie RAL Przesłona wyrównująca nadproże w strukturze Decograin. Titan Metallic CH703 (okleina foliowa z tworzywa sztucznego) z uszczelką Maskownica ościeżnicy (opcjonalnie, za dopłatą) - wymagana do montażu w otworze nieocieplana w strukturze Decograin, Titan Metallic CH703 (okleina foliowa z tworzywa sztucznego) Wyrównanie ciężaru Układ sprężyn naciągowych - po bokach z podwójnymi sprężynami z 2 linami nośnymi na stronę do szerokości bramy 3000mm i wysokości 2625mm Sprężyny skrętne - zespół sprężyn skrętnych z wałkami linowymi, sprawdzonym zabezpieczeniem przed pęknięciem sprężyny, wewnętrznymi linami nośnymi powyżej szerokości bramy 3000mm lub wysokości 2625mm Zamki i okucia W wykonaniu standardowym bez zamka i okuć. Zamówiony na życzenie zamek dostarczony jest wraz z szablonem do samodzielnego wycięcia otworu pod zamek. Istnieje możliwość fabrycznego przygotowania otworu pod zamek (uwaga - dłuższy termin realizacji zamówienia), należy to wyraźnie zaznaczyć w zamówieniu! W przypadku bram segmentowych, bez okuć i zamka, wyposażonych w napęd elektryczny w garażach bez dodatkowego wejścia konieczne jest rozłącze napędu. 7

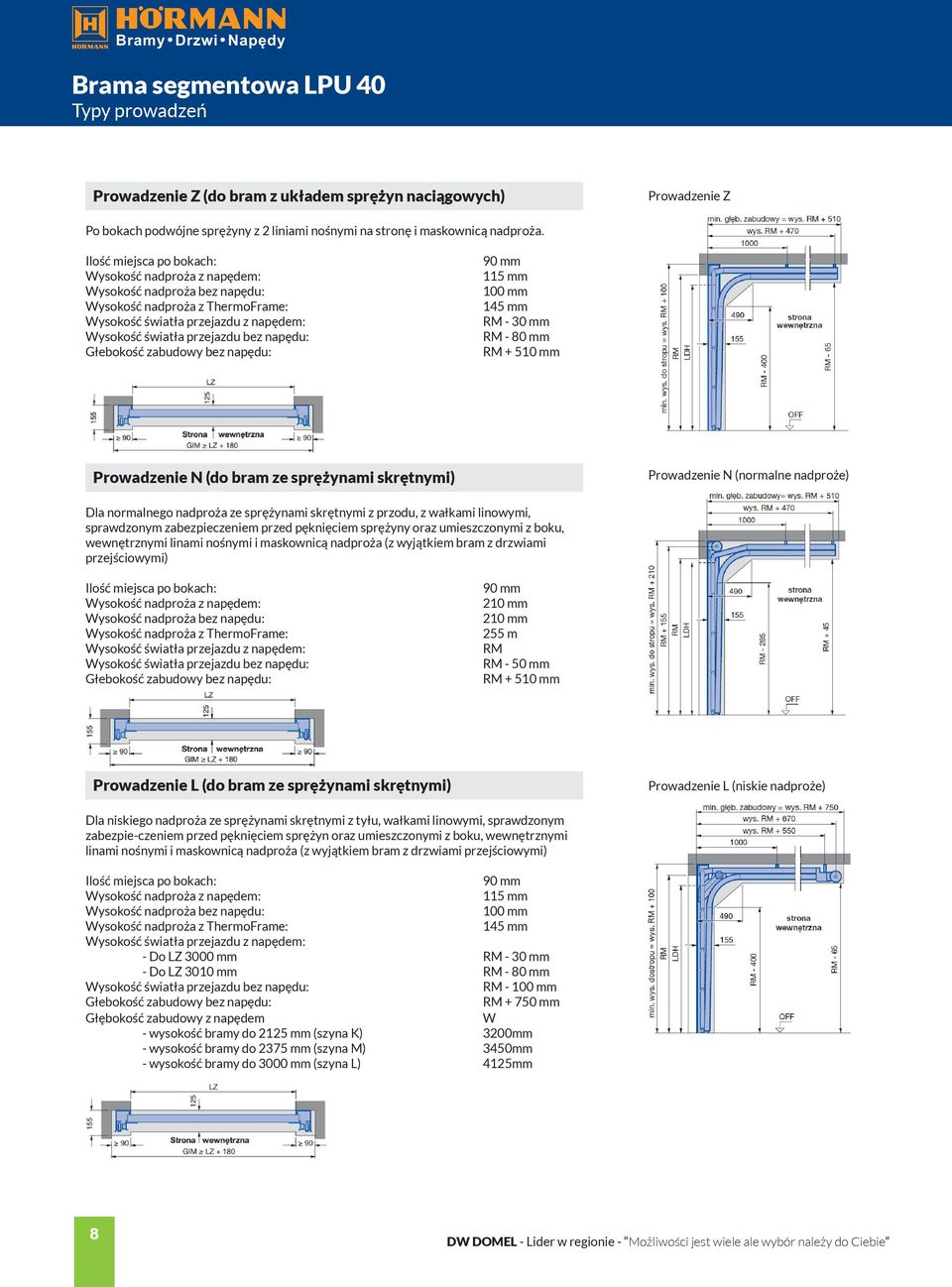

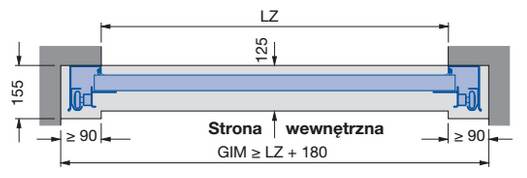

8 Brama segmentowa LPU 40 Typy prowadzeń Prowadzenie Z (do bram z układem sprężyn naciągowych) Prowadzenie Z Po bokach podwójne sprężyny z 2 liniami nośnymi na stronę i maskownicą nadproża. Ilość miejsca po bokach: Wysokość nadproża z napędem: Wysokość nadproża bez napędu: Wysokość nadproża z ThermoFrame: Wysokość światła przejazdu z napędem: Wysokość światła przejazdu bez napędu: Głebokość zabudowy bez napędu: 90 mm 115 mm 100 mm 145 mm RM - 30 mm RM - 80 mm RM mm Prowadzenie N (do bram ze sprężynami skrętnymi) Prowadzenie N (normalne nadproże) Dla normalnego nadproża ze sprężynami skrętnymi z przodu, z wałkami linowymi, sprawdzonym zabezpieczeniem przed pęknięciem sprężyny oraz umieszczonymi z boku, wewnętrznymi linami nośnymi i maskownicą nadproża (z wyjątkiem bram z drzwiami przejściowymi) Ilość miejsca po bokach: Wysokość nadproża z napędem: Wysokość nadproża bez napędu: Wysokość nadproża z ThermoFrame: Wysokość światła przejazdu z napędem: Wysokość światła przejazdu bez napędu: Głebokość zabudowy bez napędu: 90 mm 210 mm 210 mm 255 m RM RM - 50 mm RM mm Prowadzenie L (do bram ze sprężynami skrętnymi) Prowadzenie L (niskie nadproże) Dla niskiego nadproża ze sprężynami skrętnymi z tyłu, wałkami linowymi, sprawdzonym zabezpie-czeniem przed pęknięciem sprężyn oraz umieszczonymi z boku, wewnętrznymi linami nośnymi i maskownicą nadproża (z wyjątkiem bram z drzwiami przejściowymi) Ilość miejsca po bokach: 90 mm Wysokość nadproża z napędem: 115 mm Wysokość nadproża bez napędu: 100 mm Wysokość nadproża z ThermoFrame: 145 mm Wysokość światła przejazdu z napędem: - Do LZ 3000 mm RM - 30 mm - Do LZ 3010 mm RM - 80 mm Wysokość światła przejazdu bez napędu: RM mm Głebokość zabudowy bez napędu: RM mm Głębokość zabudowy z napędem W - wysokość bramy do 2125 mm (szyna K) 3200mm - wysokość bramy do 2375 mm (szyna M) 3450mm - wysokość bramy do 3000 mm (szyna L) 4125mm 8 DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

9 Brama segmentowa LPU 40 Typy prowadzeń Prowadzenie H (do bram ze sprężynami skrętnymi) Wymiary montażowe Prowadzenie z podwyższonymi szynami prowadzącymi, ze sprężynami skrętnymi z przodu, z wałkami linowymi, spraw-dzonym zabezpieczeniem przed pęknięciem sprężyny oraz umieszczonymi z boku, wewnętrznymi linami nośnymi. Bez maskownicy nadproża. Obsługa ręczna Ilość miejsca po bokach Wysokość światła przejazdu (LDH) Z napędem Ilość miejsca po bokach Wysokość światła przejazdu (LDH) min. 90mm = RM min. 90mm = RM Głębokość zabudowy z napędem W - wysokość bramy do 2125 mm (szyna K) 3200mm - wysokość bramy do 2375 mm (szyna M) 3450mm - wysokość bramy do 3000 mm (szyna L) 4125mm Widok z góry przy prowadzeniu H Brak możliwości zastosowania do bram z drzwiami przejściowymi. Dla bram LTH 40 wymagany jest napęd SupraMatic. Wysokość bramy wys. RM RM LZ LDB LDH DE ET GIM LF LH ET (1) z odbojnikiem sprężynowym Wysokość prowadnic (2) z amortyzatorem = wysokość wzorcowa = wymiar ościeżnicy w świetle = szerokość światła przejazdu = wysokość światła przejazdu = wysokość do stropu = głębokość zabudowy = wymiar wewnętrzny garażu = wymiar gotowego otworu w świetle = wysokość prowadnic = głębokość zabudowy (1) = 2x RM LH (2) = 2x RM LH = przednie podwieszenie szyny napędu = tylne podwieszenie szyny napędu = całkowita głębokość zabudowy łącznie z gł. napędu U V W DH = kotwa stropowa tylna = ET DM = kotwa stropowa przednia = DH/2 Dopłaty do prowadzenia H Prowadzenie H = bramy segmentowe z podwyższonymi szynami prowadzącymi (czas realizacji jak dla wymiarów specjalnych). Niemożliwe dla bram LPU 40 z drzwiami przejściowymi! Bez nieocieplanej maskownicy (przesłony) stalowej. Minimalna i maksymalna wysokość szyn prowadzących, patrz Dane Montażowe. Dla bram z napędem konieczne wyposażenie specjalne, patrz wyposażenie dodatkowe do napędów. Jeśli brama ma być wyposażona w okucia i zamek lub ryglowanie wewnętrzne, to musi być do tego przygotowana fabrycznie. Należy zaznaczyć to w zamówieniu. do płyty bramy z zespołem sprężyn i ościeżnicą prowadzenia N 605 Napęd ręczny z linką do ręcznego otwierania bramy za szt. 158 SHB1 Elementy do specjalnego prowadzenia do prowadzenia wysokiego, typ H, z napędem do bram garażowych 359 Prowadzenie H (z podwyższonymi prowadnicami) 9

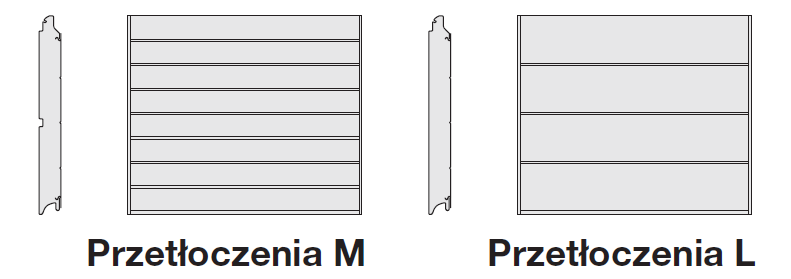

10 Brama segmentowa LPU 40 Wymiary znormalizowane z układem sprężyn naciągowych i prowadzeniem Z Wymiary zamówieniowe Przetłoczenia M Decograin okleina drewnopodobna Titan Metallic CH703 Cena kompletnej bramy z prowadzeniem Z Przetłoczenia L Decograin okleina drewnopodobna Titan Metallic CH703 Głowica napędu z szyną FS10 ProMatic SupraMatic E seria 3 seria x K x K x K 2375 x K x K x K x M** 2500 x K x K x K x M** x M x L*** x 2750 Tylko z prowadzeniem N 2625 x K 2750 x K x K x M** x M x L*** x 2750 Tylko z prowadzeniem N 3000 x K x K x M** x M x L*** Długość szyny* * Ceny i długość szyn napędu ProMatic i SupraMatic E dla bram z prowadzeniem N w rozdziale Napędy. ** Możliwa krótka szyna K przy zmianie na prowadzenie N. *** Możliwa średnia szyna M przy zmianie na prowadzenie N. Wykonanie bramy z prowadzeniem N i sprężynami skrętnymi = cena kompletnej bramy z prowadzeniem Z + dopłata (Na zamowieniu koniecznie podać rodzaj prowadzenia. Czas realizacji jak dla wymiarów specjalnych.) 142 Kolorystyka Golden Oak Dark Oak Night Oak Rosewood Winchester Oak Titan Metallic Ważne! Wzmocnienie płyty bramy: W celu zmniejszenia potencjalnego ugięcia paneli pod wpływem nasłonecznienia wszystkie bramy od LZ > 5010 mm są fabrycznie wyposażone w zestaw zawierający wzmocnienie płyty bramy (pakiet wzmocnień dotyczy każdego panelu bramy). Bramy z powierzchnią w następujących okleinach dekoracyjnych są od LZ > 4500 mm fabrycznie wyposażone w zestaw zawierający wzmocnienie płyty bramy w kolorach: Decograin Dark Oak, Night Oak, Rosewood i Titan Metallic CH703. Dla koloru Golden Oak i Winchester Oak pakiet wzmocnień za dopłatą w wysokości 751 zł netto. 10 DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

11 Brama segmentowa LPU 40 Wymiary znormalizowane z układem sprężyn naciągowych i prowadzeniem N Wymiary zamówieniowe Przetłoczenia M Decograin na zewnątrz okleina drewnopodobna Przetłoczenia L Decograin na zewnątrz Titan Metallic CH 703 Druk wytłuszczony: cena kompletnej bramy z prowadzeniem N, druk zwykły: cena płyty bramy Głowica napędu z szyną FS10 ProMatic SupraMatic E seria 3 seria x L 2750 x L 3000 x L 3250 x K x K x K** 3500 x K x K x K** 3750 x K x K x K** 4000 x K x K x K** 4250 x K x K x K** 4500 x K x K x K** 4750 x K x K x K** 5000 x K x K x K** 5500 x K x K x K** 6000 x K x K x K** Po sprawdzeniu warunków w miejscu montażu bramy i stwierdzeniu, że brama będzie podlegać dużej różnicy temperatur pomiędzy stroną wewnętrzną, a zewnętrzną lub silnemu naciskowi wiatru należy koniecznie uwzględnić dopłatę za pakiet wzmocnień w cenie 751 zł (netto) za bramę. Podana cena obowiązuje tylko przy łącznym zamówieniu z bramą. Pakiet wzmocnień możliwy tylko do bram ze sprężynami skrętnymi (konieczne sprawdzenie możliwości technicznych). ** Konieczna średnia szyna M przy zmianie prowadzenia na L. Wykonanie bramy z prowadzeniem L i sprężynami skrętnymi z tyłu = cena kompletnej bramy z prowadzeniem N + dopłata 276 Długość szyny* Kolorystyka Golden Oak Dark Oak Night Oak Rosewood Winchester Oak Titan Metallic 11

12 Brama segmentowa LPU 40 Napędy do bram segmentowych, dopłaty Napęd do bram segmentowych ProMatic (BiSecur) FS 10 1-częściowa FS 10 2-częściowa ProMatic (BiSecur) Cena kompletu głowica napędu z szyną K - krótka szyna M- średnia szyna L - długa szyna Ilość miejsc parkingowych maks. 6 Ilość cykli bramy (otwórz / zamknij) na dzień maks. 12 Zastosowanie: Silnik Podłączenie do sieci Pobór mocy Siła ciągnienia i nacisku Prędkość maksymalna Standby Nadajnik 868MHz(pilot) Obudowa Zakres temperatur Stopień ochrony - w sektorze działalności gospodarczej - - bramy z drzwiami przejściowymi / bramy z wypełnieniem drewnianym / - bramy z wypełnieniem drewnianym do szerokości bramy maks. 3,5m i powierzchni płyty bramy 9m2 - maks. szerokość bramy maks. powierzchnia bramy 11m2 Silnik przekładkowy 24V V prąd zmienny 0,2kW 600N 14cm/s < 7 W dwukanałowy nadajnik HSE2BS tworzywo sztuczne, płyta stalowa -20 do +60 stopni C tylko do suchych pomieszczeń SupraMatic (BiSecur) Napęd do bram segmentowych SupraMatic (BiSecur) SupraMatic E Seria 3 SupraMatic P Seria 3 FS 10 1-częściowa FS 10 2-częściowa FS 10 1-częściowa FS 10 2-częściowa Cena kompletu głowicy napędu z szyną K - krótka szyna M - średnia szyna L - długa szyna Ilość miejsc / maks. 12 / maks. 25 Ilość cykli bramy (otwórz / zamknij) na dzień maks. 25 maks. 50 Silnik Zastosowanie: Podłączenie do sieci Pobór mocy - w sektorze działalności gospodarczej bramy z drzwiami przejściowymi / bramy z wypełnieniem drewnianym - / + - / + - maks. szerokość bramy maks. powierzchnia bramy 13,75 m2 15,00 m2 Silnik przekładkowy 24V V prąd zmienny Siła ciągnienia i nacisku 650 N 750 N Prędkość maksymalna Standby Obudowa Zakres temperatur Stopień ochrony Nadajnik (868 MHz) Zintegrowany odbiornik (868 MHz) Przyciski funkcyjne 0,2 kw 22 cm/s < 1 W Aluminium i tworzywo sztuczne, ocynkowana blacha stalowa -20 do +60 stopni C Tylko do suchych pomieszczeń 5-kanałowy nadajnik HS 5 BS powierzchnia strukturalna (kolor czarny) Dwukierunkowy 3-kanałowy odbiornik Obok wyświetlacza na obudowie napędu Fotokomórka - + / EL 101 Funkcja szybkiego otwierania + + Szybkie rozryglowanie obsługiwane od wewnątrz + + Przeciwwłamaniowe zabezpieczenie przed podważeniem + + Prowadzenie iniwersalne do bram uchylnych i segmentowych DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

13 Brama segmentowa LPU 40 Wyposażenie dodatkowe Wyposażenie dodatkowe bram segmentowych Profile kątowe 55 x 19,5 mm, do bram z powierzchnią Decograin Drewnopodobna okleina foliowana Decograin w Golden Oak, Dark Oak, Night Oak, Winchester Oak i Rosewood lub w okleinie foliowej Titan Metallic CH 703 (należy zaznaczyć w zamówieniu) Profile kątowe 90 x 19,5 mm, do bram z powierzchnią Decograin Drewnopodobna okleina foliowana Decograin w Golden Oak, Dark Oak, Night Oak, Winchester Oak i Rosewood lub w okleinie foliowej Titan Metallic CH 703 (należy zaznaczyć w zamówieniu) za metr wymiaru przyjętego do kalkulacji 70 za metr wymiaru przyjętego do kalkulacji 96 Zestaw: ryglowany od wewnątrz za sztukę 134 Wkładka patentowa jednostronna mm, wkładka zastosowana w kilku zakupionych produktach może być otwierana jednakowym wzorem klucza, do kompletu okuć za sztukę 114 Komplet okuć, czarne tworzywo sztuczne, przystosowany do wkładki patentowej za sztukę 140 Dopłaty do napędów ProMatic i SupraMatic Pilot 5-kanałowy HS 5 BS w kolorze białym / czarnym impuls, odczyt stanu położenia bramy, stopień ochrony: tylko do suchych pomieszczeń, zakres temperatur: -20 do +60 stopni C, bateria 1,5V LR03/AAA za sztukę 152 Pilot 4-kanałowy HS 4 BS w kolorze czarnym impuls, odczyt stanu położenia bramy, stopień ochrony: tylko do suchych pomieszczeń, zakres temperatur: -20 do +60 stopni C, bateria 1,5V LR03/ AAA za sztukę 130 Pilot 2-kanałowy HS 4 BS w kolorze czarnym impuls, z zawieszką na klucze, stopień ochrony: tylko do suchych pomieszczeń, zakres temperatur: -20 do +60 stopni C, bateria okrągła litowa 3V/typ CR 2032 za sztukę 130 Odbiornik HET / S 24 BS dwukanałowy do włączania lub wyłączania oświetlenia lub do sterowania napędami innych firm, z dwoma wyjściami, funkcja: włącz/wyłącz, impuls za sztukę 217 Fotokomórka jednokierunkowa EL 101 jako dodatkowe urządzenie zabezpieczające, do zastosowania wewnątrz suchych pomieszczeń, przewód przyłączeniowy 2 x 10m za sztukę 205 Fotokomórka jednokierunkowa EL 301 jako dodatkowe urządzenie zabezpieczające, do zastosowania wewnątrz i na zewnątrz pomieszczeń, przewód przyłączeniowy 2 x 10m za sztukę 370 Rozłącze napędu NET 2 do ocieplanych bram segmentowych bez okuć, rozgryglowanie za pomocą owalnego cylindra Konieczne przy garażach bez dodatkowego wyjścia. W celu uzyskania kompletnego rozłącza napędu należy połączyć NET 2 + komplet okuć za sztukę

14 Drzwi techniczne ZK, EI30 typ HPL 30 A-1, EI60 typ HPL 60 Q-1 Opis produktu Tanie i sprawdzone rozwiązania. Jedno i dwuskrzydłowe. Za względu na szereg zalet drzwi te już od lat stanowią idealne rozwiązania dla biur i pomieszczeń administracyjnych, piwnic i adaptowanych strychów. Są wytrzymałe, trwałe w formie i odporne na zniszczenia. Ich wysokiej jakości powierzchnia jest odporna na działanie światła i wysokiej temperatury, niełatwa do zabrudzenia i jednocześnie prosta w utrzymywaniu czystości. Drzwi firmy Hormann produkowane są w dużych seriach, co umożliwia zachowanie najwyższej jakości przy utrzymaniu minimalnie niskiej ceny. Charakterystyka techniczna Budowa skrzydła Płyta drzwiowa o grubości 40 mm, z trójstronną przylgą (gruba przylga), ścianki drzwi wykonane z obustronnie ocynkowanej blachy stalowej o grubości 0,6mm, wewnątrz wypełnienie mikrowęzowe, sklejone na całej powierzchni ze ściankami stalowymi. Płyta drzwiowa pełna lub z przygotowanym otworem do przeszklenia (zalecana grubość przeszklenia 4-6mm) Ościeżnica Specjalna spawana ościeznica kątowa o grubości 1,5mm z uszczelką amortyzującą na trzech krawędziach i pospawanymi kotwami montażowymi. 3 4 Powierzchnia zewnętrzna Płyta drzwiowa z blachy ocynkowanej, do wyboru: - cynkowana, - malowana proszkowo na biało (na bazie RAL 9016), - malowana proszkowo (faktura: gładki mat) w następujących kolorach preferowanych: jasnoniebieski (RAL 5014), jasnoszary (RAL 7035), jasna kość słoniowa (RAL 1015), szary (RAL 7040), czerwony (RAL 3003), ciemnozielony (RAL 6005), antracytowy (RAL 7016), brązowa glinka (RAL 8003), brązowy (RAL 8028), białe aluminium (RAL 9006) - cynkowana i następnie malowana proszkowo (faktura: gładki połysk) na dowolny kolor z palety RAL - za dopłatą, - pokrywana folią z tworzywa sztucznego imitującego drewno: jasny dąb, buk, biały, jesion, Dark Oak, Golden Oak, Night Oak i Melinga Dark. Ościeżnica z blachy ocynkowanej, zagruntowana (malowana proszkowo) na biało, na bazie RAL Rodzaje ram przy przeszkleniu - rama aluminiowa eloksalowana E6/EV1 - płyta imitująca drewno: rama drewniana. Okucia Zamek wpuszczany zgodny z DIN 18251, klasa 3, przystosowanydo wkładki patentowej, ze zwykłym zamkiem i 1 zwykłym kluczem, komplet klamek z tworzywa sztucznego (polipropylen) w kolorze czarnym, przystosowane do wkładki patentowej i zwykłego klucza Solidna płyta drzwiowa odporna na odkształcenia i wypaczanie Wkład węzowy o drobnych oczkach jest na całej powierzchni sklejony z płytą stalową. Uszczelka ościeżnicy Dzięki konstrukcji płyty drzwiowej i uszczelkom ościeżnicy drzwi ZK firmy Hörmann chronią skutecznie przed hałasem i niskimi temperaturami. Górne elementy zawiasów wkręcono trwale we wzmocnienia płyty drzwiowej, mogą być stosowane jako lewe lub prawe Zamek wpuszczany zapadkowo-zasuwkowy Zamek jest przygotowany pod wkładkę bębenkową (odległość trzpienia 55 mm) i spełnia wymagania normy DIN / PN-EN Jego wyposażenie obejmuje zapadkę z tworzywa sztucznego, stalowy rygiel oraz wkładkę na klucz piórowy w komplecie z kluczem. Wkładkę bębenkową do zamka dostarczamy na życzenie. 14 DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

15 Drzwi techniczne ZK Cennik dla wymiarów standardowych drzwi wewnętrznych ZK Zestawienie wymiarów drzwi 1-skrzydłowych ZK Typ drzwi Wymiar w świetle ościeżnicy LZ Wymiar zestawczy BR Wymiary znormowane, gr. blachy 0,6mm, gruba przylga ZK-1 Wymiar światła otworu Zestawienie wymiarów drzwi 2-skrzydłowych ZK (podział symetryczny skrzydeł) Zestaw drzwiowy z ościeżnicą kątową ocynkowany biały kolor pref. ** imitacja drewna Należy podać kierunek otwierania 600 x x x x x x x x x x x x x x x x x x x x x * 1150 x x x * * Jasny dąb, buk i biały jesion niemożliwe ** ościeżnica w kolorze białym Typ drzwi Wymiar w świetle ościeżnicy LZ Wymiar zestawczy BR Wymiary znormowane, gr. blachy 0,6mm, gruba przylga ZK-2 Wymiar światła otworu Zestaw drzwiowy z ościeżnicą kątową ocynkowany biały kolor pref.** imitacja drewna Należy podać kierunek otwierania 1200 x x x x x x x x x x x x x x x x x x Zestawienie kolorów preferowanych oraz kolorystyki drewnopodobnej kolory preferowane: jasnoniebieski (RAL 5014), jasnoszary (RAL 7035), jasna kość słoniowa (RAL 1015), szary (RAL 7040), czerwony (RAL 3003), ciemnozielony (RAL 6005), antracytowy (RAL 7016), brązowa glinka (RAL 8003), brązowy (RAL 8028), białe aluminium (RAL 9006), imitacje drewna: jasny dąb, buk, biały jesion, Dark Oak, Golden Oak, Night Oak i Melinga Dark. Przekrój ościeżnicy kątowej Profil do drzwi z przylgą Materiał Blacha cynkowana ogniowo, grub. 1,5 mm gruntowana w procesie elektroforezy (powlekanie przez zanurzenie), w kolorze jasno-szarym (na bazie RAL 7035). 15

16 Stalowe drzwi przeciwpożarowe EI30 Charakterystyka i cennik drzwi przeciwpożarowych EI30 typ HPL 30 A-1 (H8-5) Opis produktu Stalowe drzwi wewnętrzne HPL 30 A-1 firmy HÖRMANN to drzwi przeciwpożarowe. Zbudowane z wytrzymałej płyty stalowej o grubości 45 mm. O jej wyjątkowej stabilności decyduje blacha o grubości 0,9 mm, wzmocniona stalowym płaskownikiem i wypełnienie z ognioodpornej wełny mineralnej. Zatrzymują ogień co najmniej przez 30 minut. Drzwi wewnętrzne HPL 30 A-1 znajdują idealne zastosowanie między innymi jako zamknięcie do kotłowni lub pomieszczeń na zbiornik oleju opałowego. Drzwi HÖRMANN HPL 30 A-1 lakierowane oferowane w kolorze biało-szarym (RAL 9002). Drzwi H8-5 opcjonalnie dostępne są w wersji dymoszczelnej (wyposażone dodatkowo w samozamykacz górny, uszczelkę dymoszczelną i dolny próg). Charakterystyka techniczna Skrzydło Stabilna płyta drzwiowa Płyta drzwiowa z 2-stronną przylgą ma grubość 45 mm. O jej wyjątkowej stabilności decyduje blacha o grubości 0,9 mm, wypełnienie z ognioodpornej wełny mineralnej, stalowe wzmocnienie i 2 stalowe trzpienie przeciwwyważeniowe. Zamek i komplet klamek są przystosowane pod wkładkę bębenkową i zwykły klucz piórowy, jeden w zestawie. Zintegrowana ochrona przeciwpożarowa Uszczelki przeciwpożarowe w drzwiach i klapach nie są widoczne, lecz na całej szerokości zakryte i wpuszczone po stronie czołowej w taki sposób, że tworzą jedną płaszczyznę. Szczelne na całym obwodzie Ościeżnica kątowa o grubości 2 mm z obwiedniową uszczelką z EPDM stanowi doskonałe uszczelnienie drzwi przeciwpożarowych HPL30 A-1 (H8-5). W przypadku ciągłej posadzki można łatwo zdemontować dolną listwę progową. Wersja dymoszczelna Drzwi HPL30 A-1 (H8-5) w wymiarze LZ 925 x 2020 mm dostarczamy na życzenie w wersji dymoszczelnej ze specjalną czterostronną uszczelką**. Cechy Dostępne kolory Wykończenie Konstrukcja Wypełnienie Cechy Korzyści Zalety Ciężar biały blacha stalowa o gr. 0,75mm na skrzydle, ocynkowana i lakierowana na kolor biały stalowa wełna mineralna 4-stronna cienka przylga możliwa samodzielna renowacja, oszczędność kosztów, bezpieczeństwo łatwy montaż, stabilność ~ 80kg Uwaga drzwi bezwzględnie należy wyposażyć we wkładkę bębenkową, którą należy zamówić oddzielnie lub dostarczyć we własnym zakresie! 16 DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

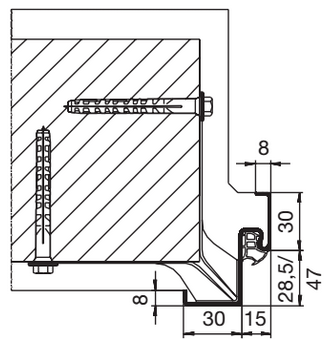

17 Stalowe drzwi przeciwpożarowe EI30 Opis techniczny Opis techniczny produktu Rozmieszczenie kotew mocujących Warianty ościeżnic i rodzaje mocowań Cennik drzwi przeciwpożarowych EI30 HPL 30 A-1 (H8-5) jednoskrzydłowych Typ drzwi Wymiar w świetle ościeżnicy LZ Wymiar zestawczy BR Wymiary znormalizowane, gr. blachy 0,9mm, cienka przylga HPL 30 A-1 klapy HPL 30 A-1 drzwi Wymiar światła otworu z ościeżnicą kątową z ościeżnicą kątową i ościeżnicą uzupełniającą (tylko w wersji ocynkowanej) do ściany murowanej i betonowej grubość ściany w mm do 145 do 205 do 270 do 330 do 450 Należy podać kierunek otwierania 700 x x x x x x x x x x x x x x x x x x x x x x x x x x x

18 Stalowe drzwi ognioodporne EI60 Charakterystyka i cennik drzwi ognioodpornych EI60 typ HPL 60 Q-1 Opis produktu W przejściach między kotłownią a domem ze względu na potencjalne zagrożenie pożarem stosuje się drzwi przeciwpożarowe. W takiej sytuacji idealnym rozwiązaniem są stalowe drzwi wewnętrzne HPL 60 Q-1 jako zamknięcie do kotłowni lub pomieszczeń na zbiornik oleju opałowego. Zbudowane z wytrzymałej płyty stalowej o grubości 65 mm. O jej wyjątkowej stabilności decyduje blacha o grubości 0,9 mm, wzmocniona stalowym płaskownikiem, wypełnienie z ognioodpornej wełny mineralnej i masywny trzpień zabezpieczający. Zatrzymują ogień co najmniej przez 60 minut. Drzwi wyposażone zostały w komplet zawiasów konstrukcyjnych i sprężynowych z możliwością regulacji wysokości. Zasadniczo drzwi przeciwpożarowe zamykają się samoczynnie i zawias sprężynowy pełni w tym przypadku rolę samozamykacza. Jednakże w zależności od wielkości, wyposażenia, sposobu montażu i eksploatacji drzwi powinny być wyposażone w samozamykacze górne. Drzwi HPL 60 Q-1 lakierowane oferowane są w kolorze biało-szarym (RAL 9002). Charakterystyka techniczna Ognioodporny, gotowy do montażu zestaw drzwiowy. Przebadany i dopuszczony do montażu w ścianach murowanych i betonowych. Drzwi przeciwpożarowe HPL60 Q-1 posiadają aprobatę techniczną AT /2013 Instytutu Techniki Budowlanej w Warszawie. Ilozacyjność akustyczna Rwp ok. 42dB osiągana tylko z czterostronną uszczelką okalającą. Wartość obliczeniowa dla wskaźnika izolacyjności akustycznej możliwego do uzyskania w miejscu montażu: wartość laboratoryjna - 5 db. Izolacyjność cieplna Ud = 1,8 W/m2K (wartość laboratoryjna) osiągana tylko z czterostronną uszczelką okalającą. Płyta drzwiowa Grubość 65mm, z czterostronną wąską przylgą, grubość blach 0,9mm. Jeden trzpień zabezpieczający. Uwaga! Powyższe wartości izolacyjności akustycznej i cieplnej są wartościami deklarowanymi przez Producenta (na podstawie badań niemieckich). Nie są to potwierdzone badania w polskich laboratoriach i nie są ujęte w Aprobacie Technicznej! Ościeżnica Specjalna czterostronna ościeżnica kątowa, o grubości 2mm z czterostronną uszczelką chloroprenową, z przyspawanymi kotwami do zamurowania lub pod kołki rozporowe. Możliwość demontażu listwy progowej (łącznie śrubowe). Powierzchnia zewnętrzna Płyta drzwiowa i ościeżnica ocynkowane i zagruntowane (pomalowane farbą proszkową) na kolor biało-szary (na bazie RAL 9002). Okucia Zamek wpuszczany, przysotowany do wkładki patentowej (ze zwykłym zamkiem i 1 kluczem). Komplet przeciwpożarowych klamek z czarnego tworzywa (polipropylen), klamki łożyskowane, szyldy klamek przystosowane do wkładki patentowej i zwykłego klucza. Zawiasy i samozamykacze Komplet zawiasów konstrukcyjnych KO (zawias konstrukcyjny z możliwością regulacji wysokości zgodnie z DIN 18272) komplet zawiasów sprężynowych FE (zawias sprężynowy zamykający samoczynnie, z mozliwością regulacji wysokości zgodnie z DIN 1872) Uwaga: skrzydła drzwiowe o wymiarach powyżej LDM 1000 x 2000 mm muszą być wyposażone w samozamykacz górny. 18 DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

19 Opis techniczny produktu Rozmieszczenie kotew mocujących Warianty ościeżnic i rodzaje mocowań Uszczelnienia progowe do HPL60 Q-1 Cennik drzwi ognioodpornych EI60 typ HPL 60 Q-1 jednoskrzydłowych Typ drzwi Wymiar w świetle ościeżnicy LZ Wymiar zestawczy BR Wymiar światła otworu Wymiary znormowane, gr. blachy 0,9mm, cienka przylga HPL 60 Q-1 z ościeżnicą kątową z ościeżnicą kątową i ościeżnicą uzupełniającą (tylko w wersji ocynkowanej) do ściany murowanej i betonowej grubość ściany w mm do 145 do 205 do 270 do 330 do 450 Należy podać kierunek otwierania 800 x x x x x x x x x

20 Formularz wymiarów dla bram garażowych Nazwa klienta: Ulica: Kod pocztowy / miejscowość: Inwestycja: Tel.: Faks: Tel. kom.: Termin: 20 DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie

21 Formularz wymiarów dla bram garażowych cd. Wykonanie progu: (dla bram uchylnych) bez progu z progiem Mocowanie bramy do: beton ściana murowana Wymiary montażowe: według pomiaru na budowie według projektu profil stalowy drewno... Napęd: obsługa ręczna napęd elektryczny typ: sterowanie / wyposażenie dodatkowe domówienie napędu eletrycznego do bramy z obsługą ręczną Dodatkowe uwagi 21

22 Potrzebujesz inspiracji? Przykładowe produkty marki Hormann. Przetłoczenie S Przetłoczenie M Przetłoczenie L 22 DW DOMEL - Lider w regionie - Możliwości jest wiele ale wybór należy do Ciebie
