A. Przedmiotem zamówienia jest wykonanie n/w zadań wraz z uzyskaniem uzgodnień, zezwoleń i decyzji dla tych zadań które tego wymagają:

Transkrypt

1 RAP Załącznik nr 6 do SIWZ OGÓLNA CHARAKTERYSTYKA ROBÓT 1. Nazwa przedmiotu zamówienia: Modernizacja wraz z przystosowaniem do obowiązujących przepisów p.poż Klatek K1, K2, K3 w budynku Wydziału Medycyny Weterynaryjnej przy ul. C.K. Norwida 29-31, Wrocław (w 2-ch etapach), 2. Adres obiektu budowlanego: ul. C.K. Norwida 29-31, Wrocław, Klatka K1 zlokalizowana w narożniku budynku z wejściem od strony ul. C.K. Norwida 31 i od strony dziedzińca, Klatka K2 zlokalizowana w ok. połowie długości skrzydła usytuowanego od str. Pl. Grunwaldzkiego z wyjściem na teren uczelniany, Klatka K3 zlokalizowana przy wjeździe od ul. C.K. Norwida na wewnętrzny dziedziniec uczelniany, A. Przedmiotem zamówienia jest wykonanie n/w zadań wraz z uzyskaniem uzgodnień, zezwoleń i decyzji dla tych zadań które tego wymagają: Klatka K1 wykonanie węzła sanitarnego na parterze, modernizacja węzła dla osób niepełnosprawnych oraz węzła sanitarnego na I p. na podstawie załączonego projektu aranżacji, oddymianie klatek schodowych nr K1, K2, K3 na podstawie załączonej ekspertyzy p.poż., zapewnienie poziomu bezpieczeństwa pożarowego poprzez przystosowanie budynku do warunków technicznych wykonanie instalacji sygnalizacji alarmu pożaru (SAP) remont holu głównego i holu I p. z główną klatką schodową K1 instalacji hydrantowej p.poż. instalacji systemu kontroli dostępu, 3. Zakres projektowy obejmuje wykonanie zadań: 3.1. WĘZŁY SANITARNE : wykonanie nowego węzła sanitarnego na parterze dla osób niepełnosprawnych oraz węzła sanitarnego na I p. - wykonanie sufitów podwieszonych z płyt GK, montaż ścianek systemowych z drzwiami do kabin, powiększenie otworu z wymianą drzwi na nowe kompletne, okładzin ściennych z płytek ceramicznych, posadzek z płytek ceramicznych, - wykonanie nowych instalacji sanitarnych wod.kan., wentylacji mechanicznej, - wykonanie nowych instalacji elektrycznych, oświetleniowych, - wyposażenie w specjalny osprzęt, urządzenia, armaturę, podpory, Zapewnienie poziomu bezpieczeństwa pożarowego poprzez przystosowanie budynku do warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, poprzez wykonanie : A. oddymiania klatek schodowych nr K1, K2, K3: 1

2 Klatka schodowa K1 zostaje nie zabudowana, oddymiana poprzez okna oddymiające na III piętrze, sterowanie oknami samoczynnie za pomocą czujek poprzez centralkę oddymiania i ręcznie, pozostałe klatki schodowe K2, K3 na każdej kondygnacji zostaną obudowane odpowiednio do poziomych dróg ewakuacyjnych do klasy odporności ogniowej REI 60 i zamknięte na wszystkich kondygnacjach drzwiami o klasie odporności ogniowej EI 30, pomieszczenia, których drzwi na parterze wychodzą na obudowaną klatkę schodową, okna znajdujące się w ścianach obudowy klatek schodowych K1 i K2 winny być wymienione na okna o odporności EI 60, obudowane klatki schodowe K2, K3 - będą oddymiane poprzez okna na III piętrze dostosowane do oddymiania przez otwieranie siłownikami sterowanie samoczynnie oraz ręcznie otwierane/zamykanie B. przystosowanie klatek schodowych, korytarzy ewakuacyjnych do odpowiedniej klasy p.poż: Na poddaszu klatki schodowe K2, K3 - obudowane zgodnie z wymaganiami, Pomieszczenia użytkowe obudowane od konstrukcji dachu zgodnie z wymaganiami, Strych nieużytkowy oddzielony drzwiami/klapą wyjściową o odpowiedniej klasie odporności ogniowej, Konstrukcja dachu w klasie odporności ogniowej R30, pokrycie dachu o odporności ogniowej RE 30 zabezpieczona środkami ogniochronnymi do właściwości nierozprzestrzeniania ognia (NRO), Korytarze ewakuacyjne ze względu na długość przekraczającą 50 m, winne być podzielone drzwiami dymoszczelnymi Korytarz II p. (prawa strona) ścianka do usunięcia. Urządzenia zamontowane na istniejącej ściance należy przenieść w inne miejsce z przystosowaniem do warunków p.poż. i uruchomić, Drogi i wyjścia ewakuacyjne zabezpieczone będą w awaryjne oświetlenie ewakuacyjne włączające się samoczynnie po zaniku napięcia podstawowego Oświetlenie awaryjne Instalacja elektryczna wyposażona w przeciwpożarowy wyłącznik prądu przy wejściu do budynku. Wykonanie oddzielenia pożarowego budynku od części budynku czterokondygnacyjnego (klatka K2) części budynku z dwoma salami wykładowymi (II W i III W) poprzez wbudowanie nowej stolarki drzwiowej z klasą odporności ogniowej EI60 (zgodnie z załączoną ekspertyzą p.poż.). C. wykonanie instalacji sygnalizacji pożaru dla budynku (z wyłączeniem części budynku z klatką K4) (wg załączonych wytycznych i przedmiaru pomocniczego, które należy traktować jako informacyjne): Dostawa, montaż i uruchomienie kompaktowej centrali alarmowej z akumulatorem bezobsługowym, Dostawa, montaż i uruchomienie elementu kontrolno-sterującego Dostawa, montaż i uruchomienie gniazd i czujek pożarowych izotopowych lub optycznych dymu, Dostawa, montaż i uruchomienie ręcznych ostrzegaczy pożaru 2

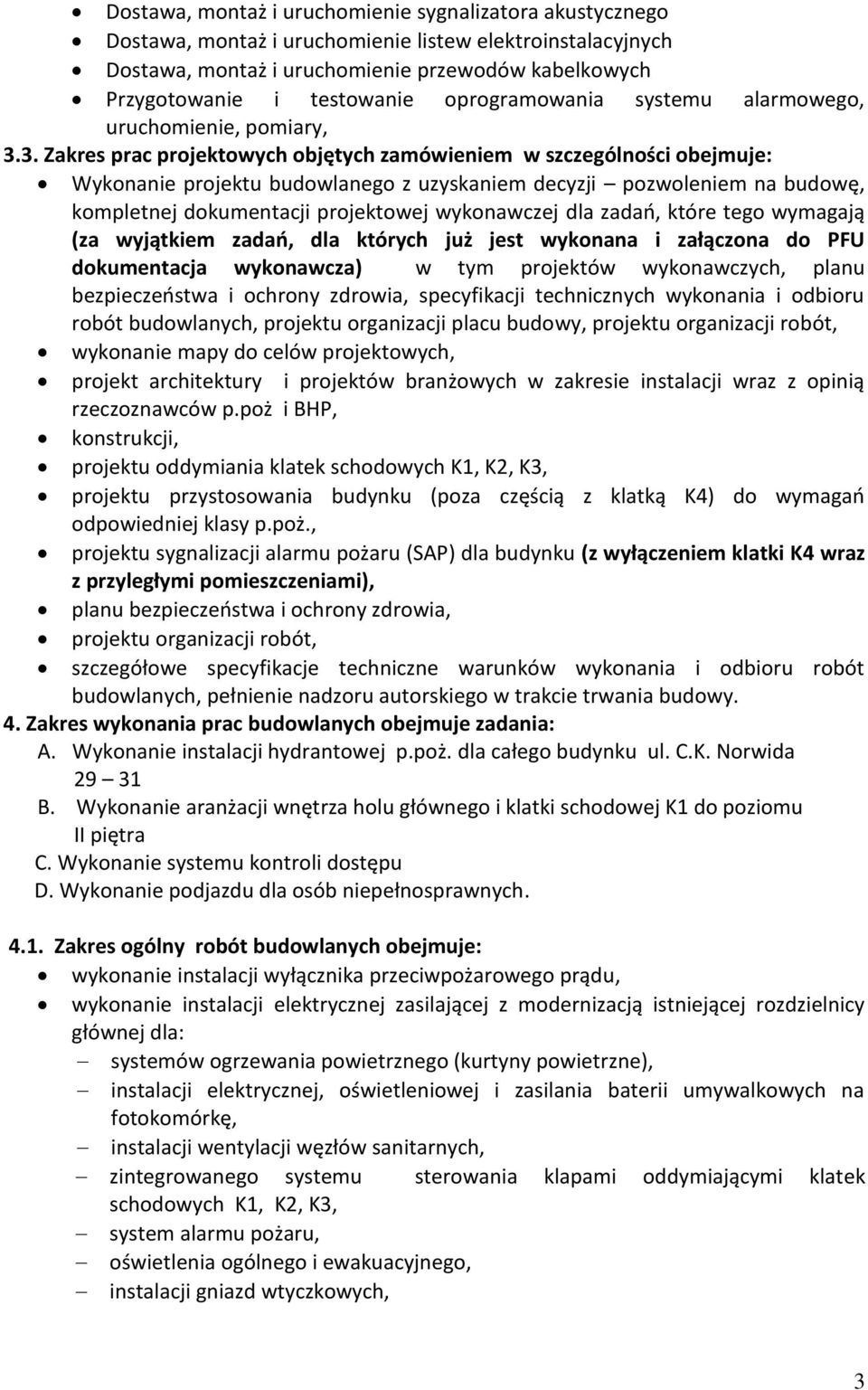

3 Dostawa, montaż i uruchomienie sygnalizatora akustycznego Dostawa, montaż i uruchomienie listew elektroinstalacyjnych Dostawa, montaż i uruchomienie przewodów kabelkowych Przygotowanie i testowanie oprogramowania systemu alarmowego, uruchomienie, pomiary, 3.3. Zakres prac projektowych objętych zamówieniem w szczególności obejmuje: Wykonanie projektu budowlanego z uzyskaniem decyzji pozwoleniem na budowę, kompletnej dokumentacji projektowej wykonawczej dla zadań, które tego wymagają (za wyjątkiem zadań, dla których już jest wykonana i załączona do PFU dokumentacja wykonawcza) w tym projektów wykonawczych, planu bezpieczeństwa i ochrony zdrowia, specyfikacji technicznych wykonania i odbioru robót budowlanych, projektu organizacji placu budowy, projektu organizacji robót, wykonanie mapy do celów projektowych, projekt architektury i projektów branżowych w zakresie instalacji wraz z opinią rzeczoznawców p.poż i BHP, konstrukcji, projektu oddymiania klatek schodowych K1, K2, K3, projektu przystosowania budynku (poza częścią z klatką K4) do wymagań odpowiedniej klasy p.poż., projektu sygnalizacji alarmu pożaru (SAP) dla budynku (z wyłączeniem klatki K4 wraz z przyległymi pomieszczeniami), planu bezpieczeństwa i ochrony zdrowia, projektu organizacji robót, szczegółowe specyfikacje techniczne warunków wykonania i odbioru robót budowlanych, pełnienie nadzoru autorskiego w trakcie trwania budowy. 4. Zakres wykonania prac budowlanych obejmuje zadania: A. Wykonanie instalacji hydrantowej p.poż. dla całego budynku ul. C.K. Norwida B. Wykonanie aranżacji wnętrza holu głównego i klatki schodowej K1 do poziomu II piętra C. Wykonanie systemu kontroli dostępu D. Wykonanie podjazdu dla osób niepełnosprawnych Zakres ogólny robót budowlanych obejmuje: wykonanie instalacji wyłącznika przeciwpożarowego prądu, wykonanie instalacji elektrycznej zasilającej z modernizacją istniejącej rozdzielnicy głównej dla: systemów ogrzewania powietrznego (kurtyny powietrzne), instalacji elektrycznej, oświetleniowej i zasilania baterii umywalkowych na fotokomórkę, instalacji wentylacji węzłów sanitarnych, zintegrowanego systemu sterowania klapami oddymiającymi klatek schodowych K1, K2, K3, system alarmu pożaru, oświetlenia ogólnego i ewakuacyjnego, instalacji gniazd wtyczkowych, 3

4 sieci LAN, telefonicznych, systemu kontroli dostępu, wykonanie systemu oddymiania klatek schodowych, wykonanie systemu kontroli dostępu do wskazanych pomieszczeń poszczególnych katedr i Zakładów mieszczących się w budynku, wykonania instalacji hydrantowej p.poż. wykonanie prac towarzyszących - budowlanych (uzupełnienia, naprawy tynków, uzupełnienia glazury ściennej i podłogowej, wykładzin typu pcv itp.) wynikłych w trakcie realizacji zadań podstawowych, montaż, rozruch i uruchomienie; próby i szkolenie; roboty odtworzeniowe, wykonanie podjazdu dla osób niepełnosprawnych. uzyskania wymaganych przepisami zezwoleń, uzgodnień, decyzji w imieniu Zamawiającego. Wykonanie węzła sanitarnego dla osób niepełnosprawnych na parterze budynku wraz z niezbędnymi instalacjami oraz przystosowanie do obowiązujących przepisów węzła sanitarnego dla kobiet na parterze na I piętrze (wg załączonego projektu aranżacji oraz projektu wykonawczego instalacji sanitarnych): - Węzeł sanitarny dla osób niepełnosprawnych na parterze budynku: przystosowanie wskazanego pomieszczenia do funkcji węzła sanitarnego z wykonaniem niezbędnych instalacji sanitarnych, wentylacji, elektrycznych, oświetleniowych, okładzin ściennych i posadzek z płytek ceramicznych, montaż ścianek systemowych i stropu podwieszonego z powiększeniem otworu zapewniającego szerokość przejścia drzwi wejściowych do pomieszczenia węzła sanit. z montażem kompletnych drzwi wraz z wyposażeniem w specjalny osprzęt, urządzenia, armaturę i lampy oświetleniowe, malowanie pomieszczenia. - Węzeł sanitarny damski na parterze (istniejący): powiększenie otworu zapewniającego szerokość przejścia drzwi wejściowych z montażem nowych kompletnych drzwi, wymiana istniejących ścianek na ścianki systemowe z montażem stropu podwieszonego, wymiana wszystkich instalacji sanitarnych, elektrycznych, wykonanie wentylacji, wykonanie okładzin posadzkowych i ściennych z płytek ceramicznych, montaż specjalnego osprzętu, armatury, urządzeń, lamp oświetleniowych, malowanie pomieszczenia. - Węzeł sanitarny męski na I piętrze (istniejący): powiększenie otworu zapewniającego szerokość przejścia drzwi wejściowych 90 cm w świetle ościeżnicy, wymiana istniejących ścianek na ścianki systemowe z montażem stropu podwieszonego, wymiana wszystkich instalacji sanitarnych i elektrycznych, wykonanie wentylacji, wykonanie okładzin posadzkowych i ściennych z płytek ceramicznych, montaż specjalnego osprzętu, armatury, urządzeń, lamp oświetleniowych, malowanie pomieszczenia. - W powyższych węzłach sanitarnych należy przewidzieć zasilanie dla baterii bezdotykowych na fotokomórkę oraz zamontowanie samozamykaczy dla drzwi wejściowych. - W węzłach sanitarnych należy przewidzieć montaż wyposażenia. 4

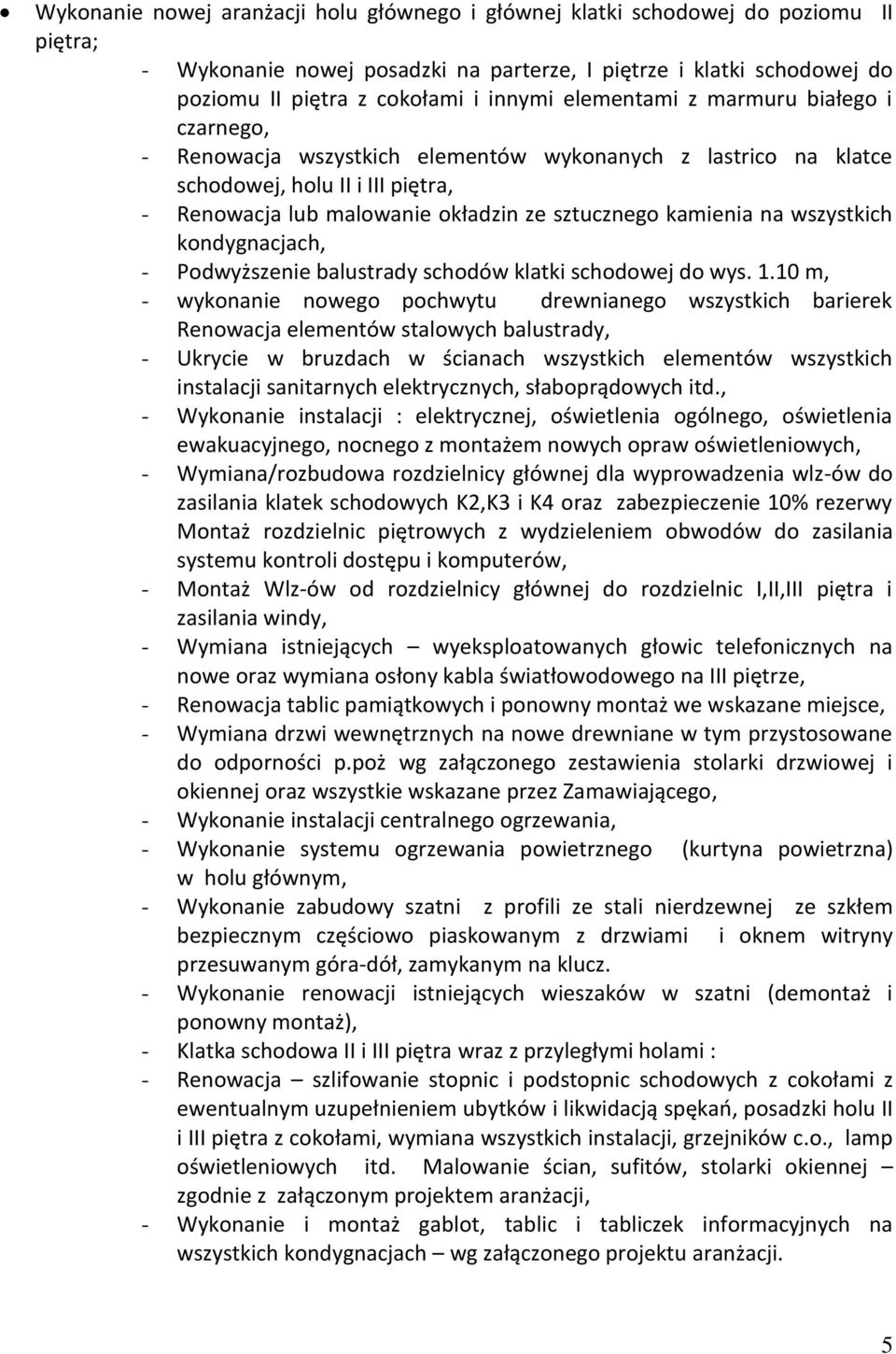

5 Wykonanie nowej aranżacji holu głównego i głównej klatki schodowej do poziomu II piętra; - Wykonanie nowej posadzki na parterze, I piętrze i klatki schodowej do poziomu II piętra z cokołami i innymi elementami z marmuru białego i czarnego, - Renowacja wszystkich elementów wykonanych z lastrico na klatce schodowej, holu II i III piętra, - Renowacja lub malowanie okładzin ze sztucznego kamienia na wszystkich kondygnacjach, - Podwyższenie balustrady schodów klatki schodowej do wys m, - wykonanie nowego pochwytu drewnianego wszystkich barierek Renowacja elementów stalowych balustrady, - Ukrycie w bruzdach w ścianach wszystkich elementów wszystkich instalacji sanitarnych elektrycznych, słaboprądowych itd., - Wykonanie instalacji : elektrycznej, oświetlenia ogólnego, oświetlenia ewakuacyjnego, nocnego z montażem nowych opraw oświetleniowych, - Wymiana/rozbudowa rozdzielnicy głównej dla wyprowadzenia wlz-ów do zasilania klatek schodowych K2,K3 i K4 oraz zabezpieczenie 10% rezerwy Montaż rozdzielnic piętrowych z wydzieleniem obwodów do zasilania systemu kontroli dostępu i komputerów, - Montaż Wlz-ów od rozdzielnicy głównej do rozdzielnic I,II,III piętra i zasilania windy, - Wymiana istniejących wyeksploatowanych głowic telefonicznych na nowe oraz wymiana osłony kabla światłowodowego na III piętrze, - Renowacja tablic pamiątkowych i ponowny montaż we wskazane miejsce, - Wymiana drzwi wewnętrznych na nowe drewniane w tym przystosowane do odporności p.poż wg załączonego zestawienia stolarki drzwiowej i okiennej oraz wszystkie wskazane przez Zamawiającego, - Wykonanie instalacji centralnego ogrzewania, - Wykonanie systemu ogrzewania powietrznego (kurtyna powietrzna) w holu głównym, - Wykonanie zabudowy szatni z profili ze stali nierdzewnej ze szkłem bezpiecznym częściowo piaskowanym z drzwiami i oknem witryny przesuwanym góra-dół, zamykanym na klucz. - Wykonanie renowacji istniejących wieszaków w szatni (demontaż i ponowny montaż), - Klatka schodowa II i III piętra wraz z przyległymi holami : - Renowacja szlifowanie stopnic i podstopnic schodowych z cokołami z ewentualnym uzupełnieniem ubytków i likwidacją spękań, posadzki holu II i III piętra z cokołami, wymiana wszystkich instalacji, grzejników c.o., lamp oświetleniowych itd. Malowanie ścian, sufitów, stolarki okiennej zgodnie z załączonym projektem aranżacji, - Wykonanie i montaż gablot, tablic i tabliczek informacyjnych na wszystkich kondygnacjach wg załączonego projektu aranżacji. 5

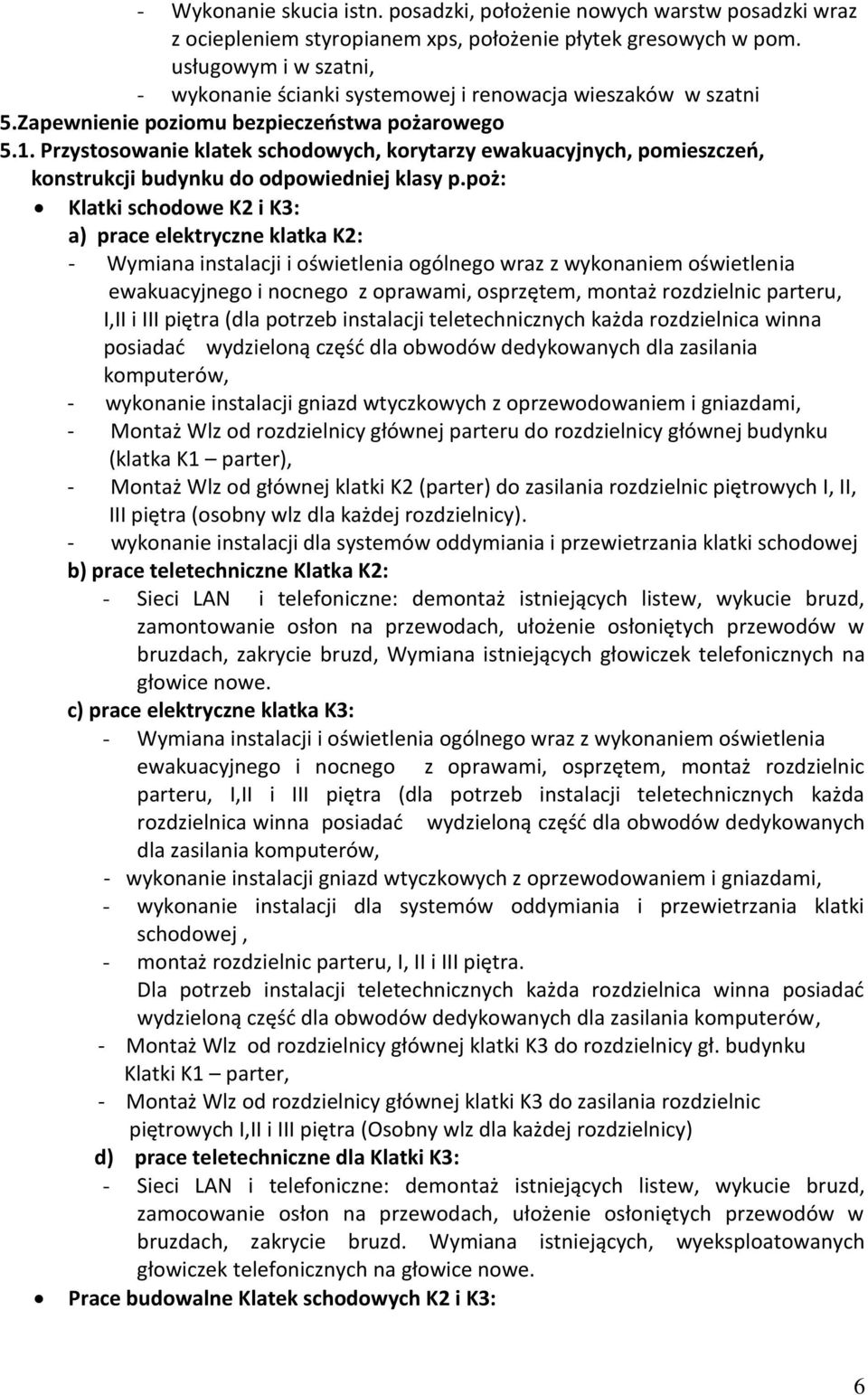

6 - Wykonanie skucia istn. posadzki, położenie nowych warstw posadzki wraz z ociepleniem styropianem xps, położenie płytek gresowych w pom. usługowym i w szatni, - wykonanie ścianki systemowej i renowacja wieszaków w szatni 5.Zapewnienie poziomu bezpieczeństwa pożarowego 5.1. Przystosowanie klatek schodowych, korytarzy ewakuacyjnych, pomieszczeń, konstrukcji budynku do odpowiedniej klasy p.poż: Klatki schodowe K2 i K3: a) prace elektryczne klatka K2: - Wymiana instalacji i oświetlenia ogólnego wraz z wykonaniem oświetlenia ewakuacyjnego i nocnego z oprawami, osprzętem, montaż rozdzielnic parteru, I,II i III piętra (dla potrzeb instalacji teletechnicznych każda rozdzielnica winna posiadać wydzieloną część dla obwodów dedykowanych dla zasilania komputerów, - wykonanie instalacji gniazd wtyczkowych z oprzewodowaniem i gniazdami, - Montaż Wlz od rozdzielnicy głównej parteru do rozdzielnicy głównej budynku (klatka K1 parter), - Montaż Wlz od głównej klatki K2 (parter) do zasilania rozdzielnic piętrowych I, II, III piętra (osobny wlz dla każdej rozdzielnicy). - wykonanie instalacji dla systemów oddymiania i przewietrzania klatki schodowej b) prace teletechniczne Klatka K2: - Sieci LAN i telefoniczne: demontaż istniejących listew, wykucie bruzd, zamontowanie osłon na przewodach, ułożenie osłoniętych przewodów w bruzdach, zakrycie bruzd, Wymiana istniejących głowiczek telefonicznych na głowice nowe. c) prace elektryczne klatka K3: - Wymiana instalacji i oświetlenia ogólnego wraz z wykonaniem oświetlenia ewakuacyjnego i nocnego z oprawami, osprzętem, montaż rozdzielnic parteru, I,II i III piętra (dla potrzeb instalacji teletechnicznych każda rozdzielnica winna posiadać wydzieloną część dla obwodów dedykowanych dla zasilania komputerów, - wykonanie instalacji gniazd wtyczkowych z oprzewodowaniem i gniazdami, - wykonanie instalacji dla systemów oddymiania i przewietrzania klatki schodowej, - montaż rozdzielnic parteru, I, II i III piętra. Dla potrzeb instalacji teletechnicznych każda rozdzielnica winna posiadać wydzieloną część dla obwodów dedykowanych dla zasilania komputerów, - Montaż Wlz od rozdzielnicy głównej klatki K3 do rozdzielnicy gł. budynku Klatki K1 parter, - Montaż Wlz od rozdzielnicy głównej klatki K3 do zasilania rozdzielnic piętrowych I,II i III piętra (Osobny wlz dla każdej rozdzielnicy) d) prace teletechniczne dla Klatki K3: - Sieci LAN i telefoniczne: demontaż istniejących listew, wykucie bruzd, zamocowanie osłon na przewodach, ułożenie osłoniętych przewodów w bruzdach, zakrycie bruzd. Wymiana istniejących, wyeksploatowanych głowiczek telefonicznych na głowice nowe. Prace budowalne Klatek schodowych K2 i K3: 6

7 Po wykonaniu wszystkich prac związanych z przystosowaniem obiektu do przepisów p.poż., oddymianiem klatek schodowych wraz z pracami związanymi z wymianą stolarki drzwiowej należy wykonać wszystkie niezbędne prace budowlane 5.2. Wykonanie instalacji hydrantowej p.poż. a) Zakres prac budowlanych dla instalacji hydrantowej p.poż. : odcinek przyłącza wodociągowego w obrębie piwnic od ściany zewnętrznej do zestawu wodomierzowego należy obudować osłoną EI 60, za zestawem wodomierzowym rozgałęzić instalację wodociągową na instalację p.poż. i instalację bytowo gospodarczą, za rozgałęzieniem instalacji, na instalacji bytowo gospodarczej zabudować zawór pierwszeństwa, odgałęzienie do instalacji bytowo gospodarczej wyposażyć w zawór antyskażeniowy odgałęzienie do instalacji p.poż. wyposażyć w zawór antyskażeniowy wykonać instalację hydrantową p.poż. z rur ze stali węglowej ocynkowanych z hydrantami DN25 (12 kpl.), istniejące dwa piony hydrantowe wpiąć do nowej instalacji hydrantowej p.poż, po zakończeniu montażu instalacji dokonać próby szczelności, pomiary wydajności hydrantów p.poż. na nowej istniejącej instalacji hydrantowej p.poż Zakres prac budowlanych objętych zamówieniem obejmuje: wykonanie prac związanych z nową aranżacją klatki K1 do poziomu II piętra oraz przedsionka, holu głównego parteru i I piętra. remont pozostałej części klatki schodowej z przyległymi holami, wykonanie prac związanych z wykonaniem węzła dla niepełnosprawnych we wskazanym pomieszczeniu oraz wykonanie prac w toaletach WC damskie na parterze oraz WC męskie na I piętrze (przy holu), wymiana instalacji centralnego ogrzewania na głównej klatce schodowej, wymiana instalacji centralnego ogrzewania w głównym holu na parterze i na I, II, III piętrze, wykonanie system ogrzewania powietrznego poprzez zastosowanie dwóch kurtyn powietrznych z nagrzewnicami wodnymi dla holu głównego, wykonanie oddymiania klatek schodowych K1, K2, K3, dostosowanie klatek schodowych K2,K3 do wymagań p.poż. z wymianą wszystkich instalacji elektrycznych z urządzeniami i rozdzielnicami, dokonanie wymiany wskazanej stolarki okiennej i drzwiowej na odporne p.poż., oraz przystosowanie istniejącej stolarki okiennej do funkcji klap oddymiających, wymiana instalacji elektrycznych i oświetleniowych dla głównej klatki schodowej K1 wraz z przyległymi holami, wykonanie instalacji hydrantowej p.poż., wykonanie podjazdu dla osób niepełnosprawnych, wykonanie okablowania dla instalacji systemu alarmu pożaru (SAPwykonanie systemu kontroli dostępu do wskazanych pomieszczeń z wykonaniem okablowania instalacji elektrycznej i montażem wskazanego oprzyrządowania i przystosowaniem drzwi dla tego systemu, Wykonanie niezbędnych robót towarzyszących (np. wygrodzenie i zorganizowanie placu budowy, biura, zaplecza budowy, uporządkowania terenu po pracach itp.), Wykonanie zadaszenia wejść do budynku na poszczególne klatki, 7
