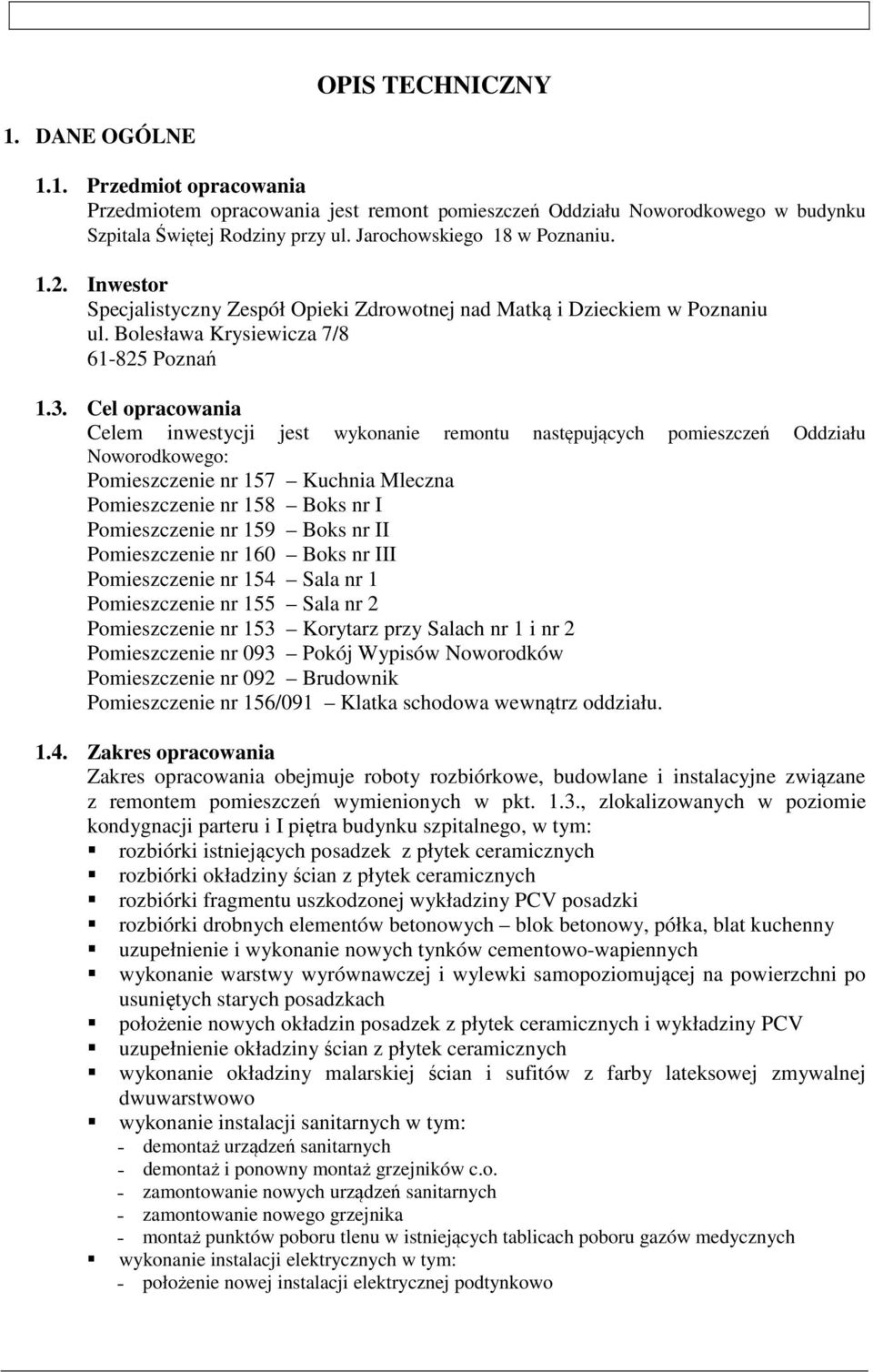

1 OPIS TECHNICZNY 1. DANE OGÓLNE 1.1. Przedmiot opracowania Przedmiotem opracowania jest remont pomieszczeń Oddziału Noworodkowego w budynku Szpitala Świętej Rodziny przy ul. Jarochowskiego 18 w Poznaniu Inwestor Specjalistyczny Zespół Opieki Zdrowotnej nad Matką i Dzieckiem w Poznaniu ul. Bolesława Krysiewicza 7/ Poznań 1.3. Cel opracowania Celem inwestycji jest wykonanie remontu następujących pomieszczeń Oddziału Noworodkowego: Pomieszczenie nr 157 Kuchnia Mleczna Pomieszczenie nr 158 Boks nr I Pomieszczenie nr 159 Boks nr II Pomieszczenie nr 160 Boks nr III Pomieszczenie nr 154 Sala nr 1 Pomieszczenie nr 155 Sala nr 2 Pomieszczenie nr 153 Korytarz przy Salach nr 1 i nr 2 Pomieszczenie nr 093 Pokój Wypisów Noworodków Pomieszczenie nr 092 Brudownik Pomieszczenie nr 156/091 Klatka schodowa wewnątrz oddziału Zakres opracowania Zakres opracowania obejmuje roboty rozbiórkowe, budowlane i instalacyjne związane z remontem pomieszczeń wymienionych w pkt. 1.3., zlokalizowanych w poziomie kondygnacji parteru i I piętra budynku szpitalnego, w tym: rozbiórki istniejących posadzek z płytek ceramicznych rozbiórki okładziny ścian z płytek ceramicznych rozbiórki fragmentu uszkodzonej wykładziny PCV posadzki rozbiórki drobnych elementów betonowych blok betonowy, półka, blat kuchenny uzupełnienie i wykonanie nowych tynków cementowo-wapiennych wykonanie warstwy wyrównawczej i wylewki samopoziomującej na powierzchni po usuniętych starych posadzkach położenie nowych okładzin posadzek z płytek ceramicznych i wykładziny PCV uzupełnienie okładziny ścian z płytek ceramicznych wykonanie okładziny malarskiej ścian i sufitów z farby lateksowej zmywalnej dwuwarstwowo wykonanie instalacji sanitarnych w tym: demontaż urządzeń sanitarnych demontaż i ponowny montaż grzejników c.o. zamontowanie nowych urządzeń sanitarnych zamontowanie nowego grzejnika montaż punktów poboru tlenu w istniejących tablicach poboru gazów medycznych wykonanie instalacji elektrycznych w tym: położenie nowej instalacji elektrycznej podtynkowo

2 demontaż i ponowny montaż osprzętu elektrycznego montaż nowych gniazd: wtykowego i współosiowego Podstawa opracowania Inwentaryzacja budowlana budynku z 2006 roku. Wizja lokalna. 2. OPIS STANU ISTNIEJĄCEGO 2.1. Pomieszczenie nr 157 Kuchnia Mleczna Okładziny ściany pokryte płytkami ceramicznymi do wysokości 2,20 m, ściany powyżej oraz strop malowane farbami akrylowymi, posadzka z płytek ceramicznych. Blat kuchenny betonowy z okładziną z płytek ceramicznych, półka betonowa z okładziną z płytek ceramicznych, na posadzce blok betonowy obłożony płytkami ceramicznymi Stolarka drzwi wejściowe łamane, składane o wymiarach skrzydła 87x200 cm wyposażenie umywalka U- 60 wraz z baterią, zlewozmywak dwukomorowy ze stali nierdzewnej wraz z baterią, montowany na szafce grzejnik żeliwny 4-żebra, o wys. 60 cm i dł. 20 cm Pomieszczenie nr 158 Boks nr I Okładziny ścian ściany malowane farbami akrylowymi, przy umywalce na ścianach okładzina z płytek ceramicznych do wysokości 1,91 m. Na ścianach zamontowane pasy ochronne wykonane z arkuszy PCV, o szer. 30 cm i 10 cm, narożniki ścian zabezpieczone kątownikami PCV. Okładziny sufitu - sufit podwieszany mineralny. Okładziny posadzek - wykładzina PCV, z wywinięciem na ścianę do wysokości 10 Drzwi wejściowe do Boksu jednoskrzydłowe, przeszklone w profilach PCV, okno wewnętrzne w ścianie między boksami nr I i II z PCV. Parapet wewnętrzny z płyty wiórowej pokrytej w technice postformingu laminatem HPL instalacja gazów medycznych wyposażenie umywalka narożna półokrągła, porcelanowa wraz z baterią, instalacja c.o. grzejnik płytowy pojedynczy o wym. 80x60 cm zamontowany we wnęce okiennej

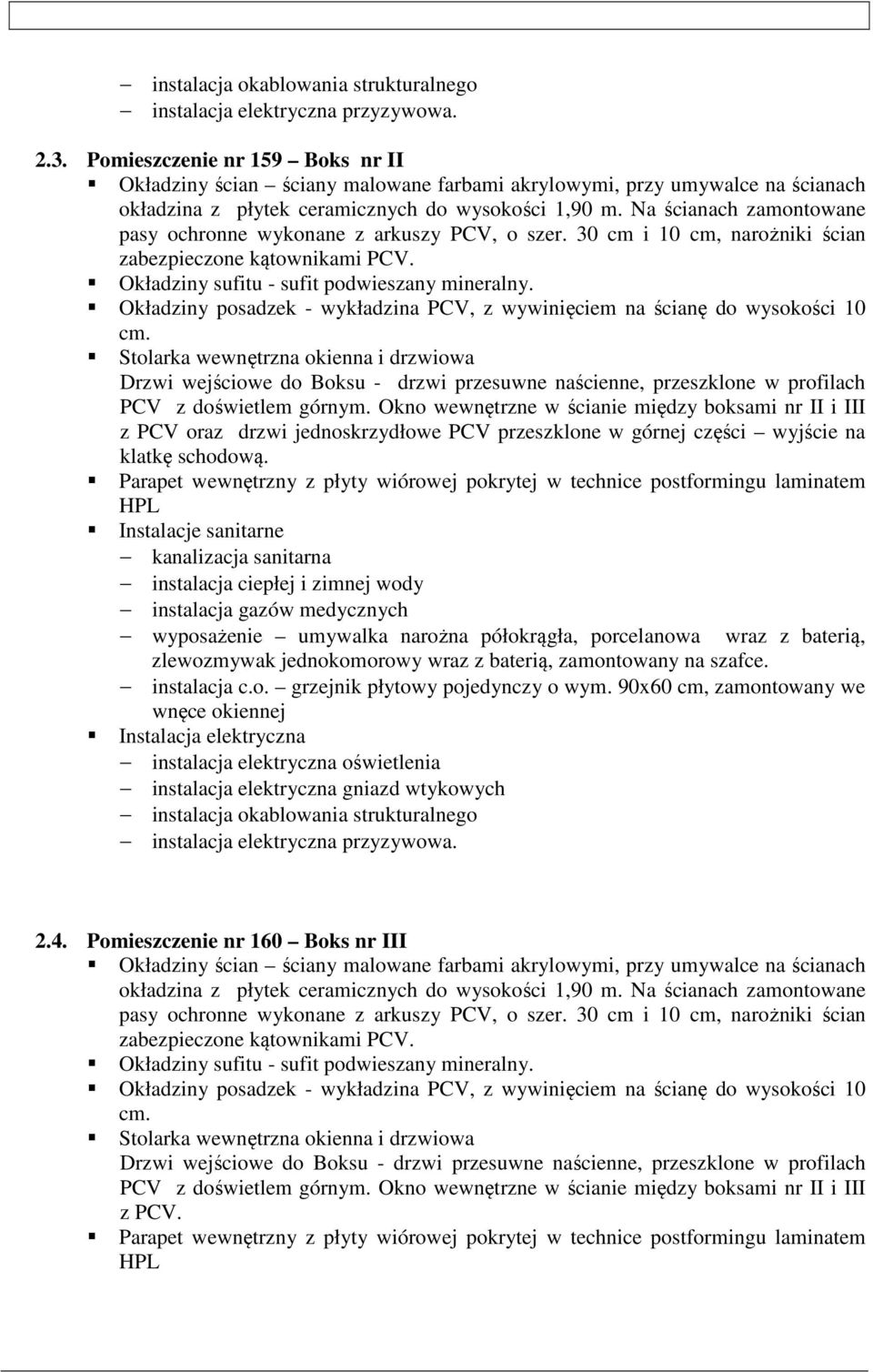

3 instalacja okablowania strukturalnego instalacja elektryczna przyzywowa Pomieszczenie nr 159 Boks nr II Okładziny ścian ściany malowane farbami akrylowymi, przy umywalce na ścianach okładzina z płytek ceramicznych do wysokości 1,90 m. Na ścianach zamontowane pasy ochronne wykonane z arkuszy PCV, o szer. 30 cm i 10 cm, narożniki ścian zabezpieczone kątownikami PCV. Okładziny sufitu - sufit podwieszany mineralny. Okładziny posadzek - wykładzina PCV, z wywinięciem na ścianę do wysokości 10 Drzwi wejściowe do Boksu - drzwi przesuwne naścienne, przeszklone w profilach PCV z doświetlem górnym. Okno wewnętrzne w ścianie między boksami nr II i III z PCV oraz drzwi jednoskrzydłowe PCV przeszklone w górnej części wyjście na klatkę schodową. Parapet wewnętrzny z płyty wiórowej pokrytej w technice postformingu laminatem HPL instalacja gazów medycznych wyposażenie umywalka narożna półokrągła, porcelanowa wraz z baterią, zlewozmywak jednokomorowy wraz z baterią, zamontowany na szafce. instalacja c.o. grzejnik płytowy pojedynczy o wym. 90x60 cm, zamontowany we wnęce okiennej instalacja okablowania strukturalnego instalacja elektryczna przyzywowa Pomieszczenie nr 160 Boks nr III Okładziny ścian ściany malowane farbami akrylowymi, przy umywalce na ścianach okładzina z płytek ceramicznych do wysokości 1,90 m. Na ścianach zamontowane pasy ochronne wykonane z arkuszy PCV, o szer. 30 cm i 10 cm, narożniki ścian zabezpieczone kątownikami PCV. Okładziny sufitu - sufit podwieszany mineralny. Okładziny posadzek - wykładzina PCV, z wywinięciem na ścianę do wysokości 10 Drzwi wejściowe do Boksu - drzwi przesuwne naścienne, przeszklone w profilach PCV z doświetlem górnym. Okno wewnętrzne w ścianie między boksami nr II i III z PCV. Parapet wewnętrzny z płyty wiórowej pokrytej w technice postformingu laminatem HPL

4 instalacja gazów medycznych wyposażenie umywalka narożna półokrągła, porcelanowa wraz z baterią, instalacja c.o. grzejnik płytowy pojedynczy o wym. 90x60 cm, zamontowany we wnęce okiennej instalacja okablowania strukturalnego instalacja elektryczna przyzywowa Pomieszczenie nr 154 Sala nr 1 Okładziny ścian ściany malowane farbami akrylowymi, przy umywalkach i zlewozmywakach na ścianach okładzina z płytek ceramicznych do wysokości 1,80 m. Na ścianach zamontowane pasy ochronne wykonane z arkuszy PCV, o szer. 30 cm i 10 cm, narożniki ścian zabezpieczone kątownikami PCV. Okładziny sufitu na prawie całej powierzchni sufit podwieszany mineralny, pasy sufitu przy ścianach otynkowane, pokryte farbą akrylową. Okładziny posadzek - wykładzina PCV, z wywinięciem na ścianę do wysokości 10 Drzwi wejściowe przesuwne naścienne, przeszklone w profilach PCV, Okna wewnętrzne w ścianach między salami i korytarzem z PCV. Parapety wewnętrzne z płyty wiórowej pokrytej w technice postformingu laminatem HPL instalacja gazów medycznych wyposażenie umywalka narożna półokrągła, porcelanowa wraz z baterią, zlewozmywak jednokomorowy wraz z baterią, zamontowany na szafce. instalacja c.o. dwa grzejniki płytowe pojedyncze, zamontowane we wnękach okiennych, o wym. 80x50 cm instalacja okablowania strukturalnego instalacja elektryczna przyzywowa Pomieszczenie nr 155 Sala nr 2 Okładziny ścian ściany malowane farbami akrylowymi, przy umywalkach i zlewozmywakach na ścianach okładzina z płytek ceramicznych do wysokości 1,80 m. Na ścianach zamontowane pasy ochronne wykonane z arkuszy PCV, o szer. 30 cm i 10 cm, narożniki ścian zabezpieczone kątownikami PCV. Okładziny sufitu na prawie całej powierzchni sufit podwieszany mineralny, pasy sufitu przy ścianach otynkowane, pokryte farbą akrylową.

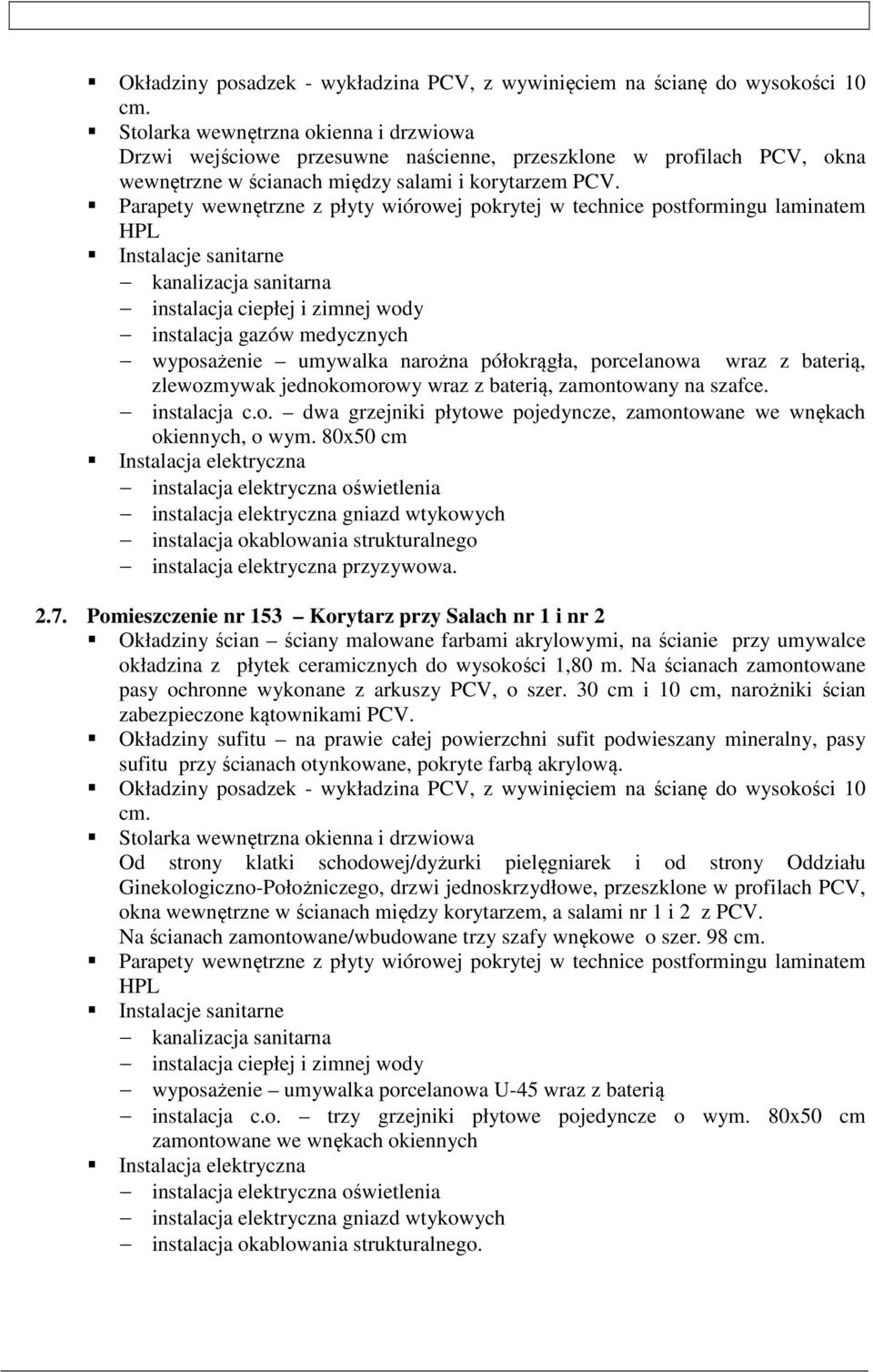

5 Okładziny posadzek - wykładzina PCV, z wywinięciem na ścianę do wysokości 10 Drzwi wejściowe przesuwne naścienne, przeszklone w profilach PCV, okna wewnętrzne w ścianach między salami i korytarzem PCV. Parapety wewnętrzne z płyty wiórowej pokrytej w technice postformingu laminatem HPL instalacja gazów medycznych wyposażenie umywalka narożna półokrągła, porcelanowa wraz z baterią, zlewozmywak jednokomorowy wraz z baterią, zamontowany na szafce. instalacja c.o. dwa grzejniki płytowe pojedyncze, zamontowane we wnękach okiennych, o wym. 80x50 cm instalacja okablowania strukturalnego instalacja elektryczna przyzywowa Pomieszczenie nr 153 Korytarz przy Salach nr 1 i nr 2 Okładziny ścian ściany malowane farbami akrylowymi, na ścianie przy umywalce okładzina z płytek ceramicznych do wysokości 1,80 m. Na ścianach zamontowane pasy ochronne wykonane z arkuszy PCV, o szer. 30 cm i 10 cm, narożniki ścian zabezpieczone kątownikami PCV. Okładziny sufitu na prawie całej powierzchni sufit podwieszany mineralny, pasy sufitu przy ścianach otynkowane, pokryte farbą akrylową. Okładziny posadzek - wykładzina PCV, z wywinięciem na ścianę do wysokości 10 Od strony klatki schodowej/dyżurki pielęgniarek i od strony Oddziału Ginekologiczno-Położniczego, drzwi jednoskrzydłowe, przeszklone w profilach PCV, okna wewnętrzne w ścianach między korytarzem, a salami nr 1 i 2 z PCV. Na ścianach zamontowane/wbudowane trzy szafy wnękowe o szer. 98 Parapety wewnętrzne z płyty wiórowej pokrytej w technice postformingu laminatem HPL wyposażenie umywalka porcelanowa U-45 wraz z baterią instalacja c.o. trzy grzejniki płytowe pojedyncze o wym. 80x50 cm zamontowane we wnękach okiennych instalacja okablowania strukturalnego.

6 2.8. Pomieszczenie nr 093 Pokój Wypisów Noworodków Okładziny ścian w pokoju wypisów ściany malowane farbami akrylowymi, na ścianach przy umywalce okładzina z płytek ceramicznych do wysokości 1,80 m. Okładziny sufitu otynkowane, pokryte farbą akrylową, w pokoju badań ściany do wys. 2,11 m pokryte płytkami ceramicznymi, ściany powyżej oraz sufit pokryte farbą akrylową. Okładziny posadzek - wykładzina PCV, z wywinięciem na ścianę do wysokości 10 Drzwi wejściowe od strony oddziału płycinowe, jednoskrzydłowe, od strony korytarza płycinowe, jednoskrzydłowe. W ścianie przedzielającej pomieszczenie zamontowane drzwi przesuwne naścienne, przeszklone w profilach PCV oraz doświetle w profilach PCV na całej długości ściany. Parapet w okładzinie z płytek ceramicznych. wyposażenie umywalka porcelanowa U-60 wraz z baterią oraz umywalka porcelanowa narożna półokrągła instalacja c.o. grzejnik płytowy podwójny 46x100 cm, zamontowany we wnęce podokiennej, terma elektryczna naścienna Pomieszczenie nr 092 Brudownik Okładziny ściany pokryte płytkami ceramicznymi do wysokości 2,01 1,04 m, ściany powyżej oraz strop malowane farbami akrylowymi, posadzka z płytek gresowych Stolarka drzwi wejściowe łamane, składane o wymiarach skrzydła 80x200 cm wyposażenie umywalka porcelanowa U-60 wraz z baterią oraz zlewozmywak stalowy jednokomorowy typu brudownik Pomieszczenie nr 156/091 Klatka schodowa wewnątrz oddziału Okładziny ścian ściany malowane farbami akrylowymi, na części ścian zamontowane pasy ochronne wykonane z arkuszy PCV, o szer. 30 cm i 10 Okładziny sufitu sufit na I piętrze - na prawie całej powierzchni sufit podwieszany mineralny, pasy sufitu przy ścianach otynkowane, pokryte farbą akrylową, sufit parteru otynkowany, pokryty farbą akrylową Okładziny posadzek - wykładzina PCV, z wywinięciem na ściany do wysokości 10

7 instalacja c.o. grzejnik płytowy pojedynczy o wym. 80x50 cm zamontowany we wnęce podokiennej instalacja okablowania strukturalnego instalacja alarmowa ppoż.. 3. ZAKRES REMONTU 3.1. Pomieszczenie nr 157 Kuchnia Mleczna Roboty rozbiórkowe Rozebranie blatu betonowego i półki bet. gr. 4,5 cm, obłożonych płytkami ceramicznymi Rozebranie bloku betonowego obłożonego płytkami ceramicznymi, o wym. 43x40x41 cm Zdjęcie okładziny posadzki z płytek gresowych Rozebranie uszkodzonej okładziny ściennej z płytek ceramicznych w miejscach demontażu blatu, półki, bloku, grzejnika Demontaż narożnej szafki pod zlewozmywak o wys. 82 cm Demontaż kratki wentylacyjnej Wykonanie wyprawy tynkarskiej na ścianach po demontażu okładziny z płytek ceramicznych Położenie na ścianach okładziny z płytek ceramicznych w miejscach demontażu blatu, półki, bloku, grzejnika Wykonanie okładziny posadzki z płytek ceramicznych antypoślizgowych kl. R10 wraz z wyrównaniem i gruntowaniem podłoża, położeniem warstwy wyrównawczej wraz z gruntowaniem Wykonanie okładziny malarskiej ścian i sufitu z farby lateksowej zmywalnej zagruntowaniem, farba lateksowa 1 klasa odporności na szorowanie na mokro Montaż nowej kratki wentylacyjnej. Demontaż urządzeń sanitarnych umywalki i zlewozmywaka wraz z bateriami i podejściami Demontaż grzejnika żeliwnego 4-żebra Montaż podejść odpływowych z rur z PCW o śr. 50 mm - dla umywalki i zlewozmywaka Zamontowanie nowej umywalki porcelanowej U-50 cm z półpostumentem wraz z baterią umywalkową z mieszaczem, zamontowanie nowego zlewozmywaka ze stali nierdzewnej, jednokomorowego wraz z baterią Montaż nowego grzejnika płytowego o wym.30x60 Demontaż opraw oświetleniowych sufitowych typu DL szt. 4 i 1 szt. oprawy ściennej Montaż nowych opraw sufitowych typu DL szt. 4 i 1 szt. oprawy ściennej Demontaż i ponowny montaż lampy bakteriobójczej

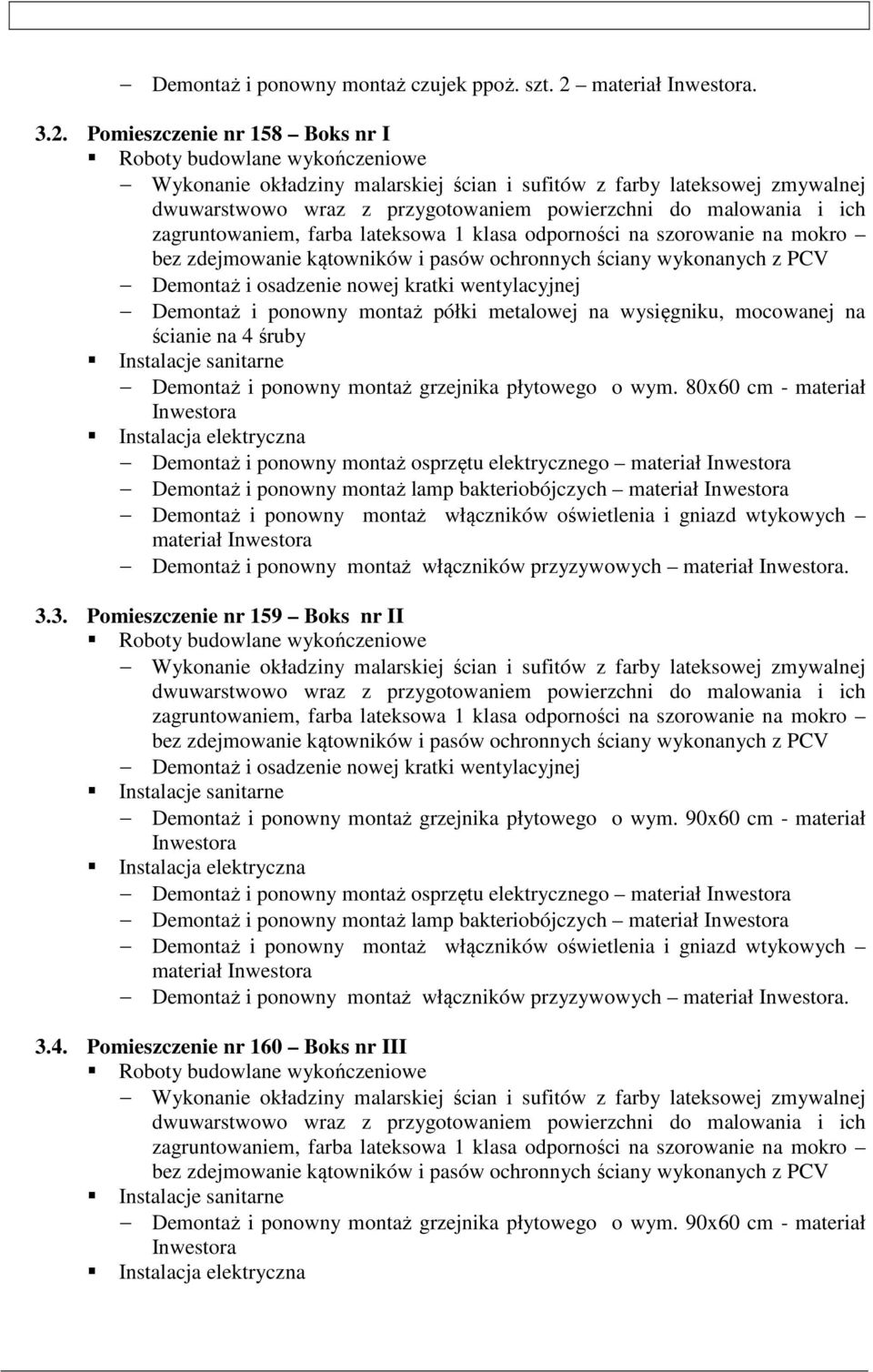

8 Demontaż i ponowny montaż czujek ppoż. szt Pomieszczenie nr 158 Boks nr I bez zdejmowanie kątowników i pasów ochronnych ściany wykonanych z PCV Demontaż i osadzenie nowej kratki wentylacyjnej Demontaż i ponowny montaż półki metalowej na wysięgniku, mocowanej na ścianie na 4 śruby Demontaż i ponowny montaż grzejnika płytowego o wym. 80x60 cm - materiał Inwestora Demontaż i ponowny montaż lamp bakteriobójczych Demontaż i ponowny montaż włączników przyzywowych Pomieszczenie nr 159 Boks nr II bez zdejmowanie kątowników i pasów ochronnych ściany wykonanych z PCV Demontaż i osadzenie nowej kratki wentylacyjnej Demontaż i ponowny montaż grzejnika płytowego o wym. 90x60 cm - materiał Inwestora Demontaż i ponowny montaż lamp bakteriobójczych Demontaż i ponowny montaż włączników przyzywowych Pomieszczenie nr 160 Boks nr III bez zdejmowanie kątowników i pasów ochronnych ściany wykonanych z PCV Demontaż i ponowny montaż grzejnika płytowego o wym. 90x60 cm - materiał Inwestora

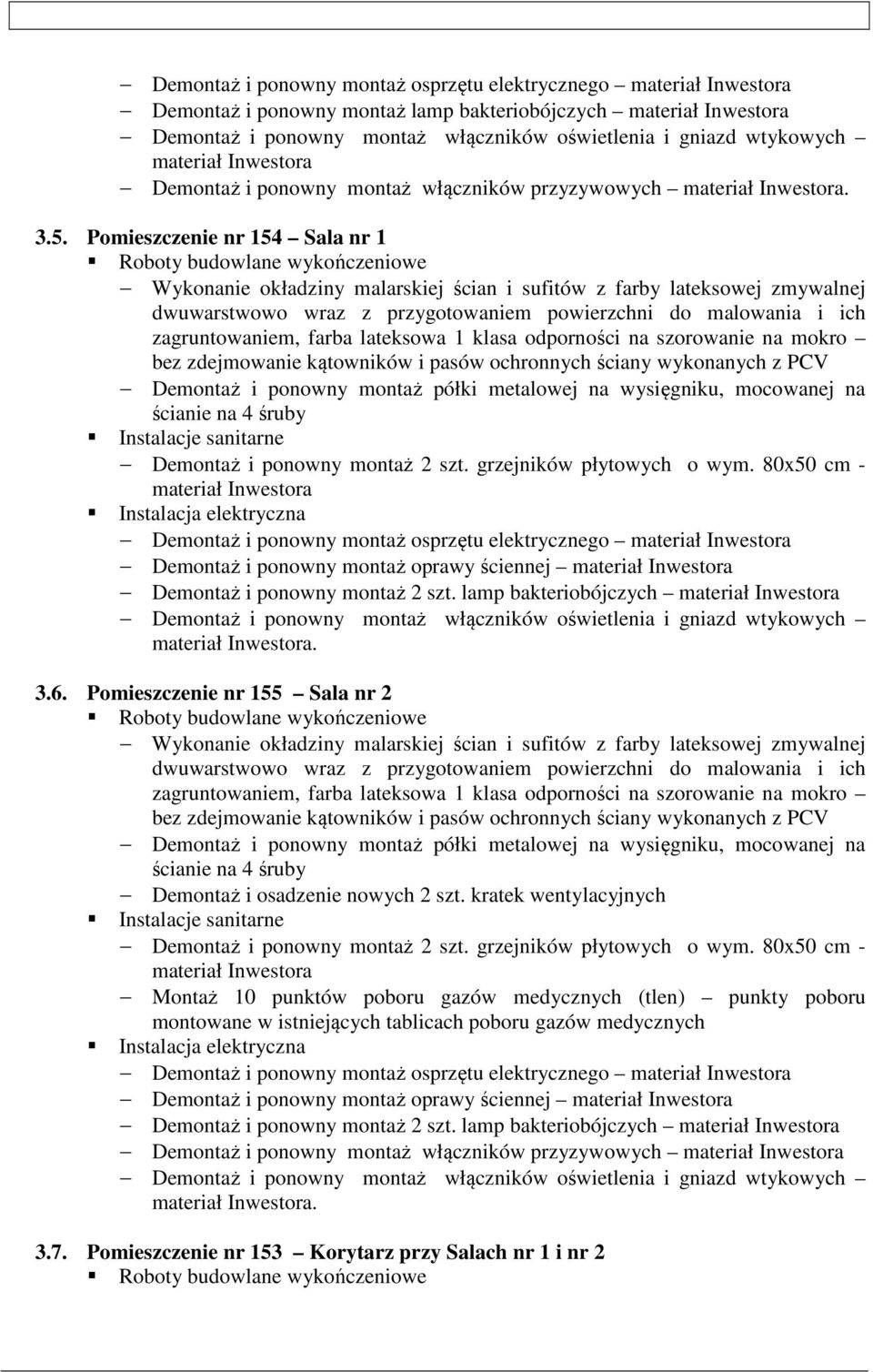

9 Demontaż i ponowny montaż lamp bakteriobójczych Demontaż i ponowny montaż włączników przyzywowych Pomieszczenie nr 154 Sala nr 1 bez zdejmowanie kątowników i pasów ochronnych ściany wykonanych z PCV Demontaż i ponowny montaż półki metalowej na wysięgniku, mocowanej na ścianie na 4 śruby Demontaż i ponowny montaż 2 szt. grzejników płytowych o wym. 80x50 cm - Demontaż i ponowny montaż oprawy ściennej Demontaż i ponowny montaż 2 szt. lamp bakteriobójczych Pomieszczenie nr 155 Sala nr 2 bez zdejmowanie kątowników i pasów ochronnych ściany wykonanych z PCV Demontaż i ponowny montaż półki metalowej na wysięgniku, mocowanej na ścianie na 4 śruby Demontaż i osadzenie nowych 2 szt. kratek wentylacyjnych Demontaż i ponowny montaż 2 szt. grzejników płytowych o wym. 80x50 cm - Montaż 10 punktów poboru gazów medycznych (tlen) punkty poboru montowane w istniejących tablicach poboru gazów medycznych Demontaż i ponowny montaż oprawy ściennej Demontaż i ponowny montaż 2 szt. lamp bakteriobójczych Demontaż i ponowny montaż włączników przyzywowych Pomieszczenie nr 153 Korytarz przy Salach nr 1 i nr 2

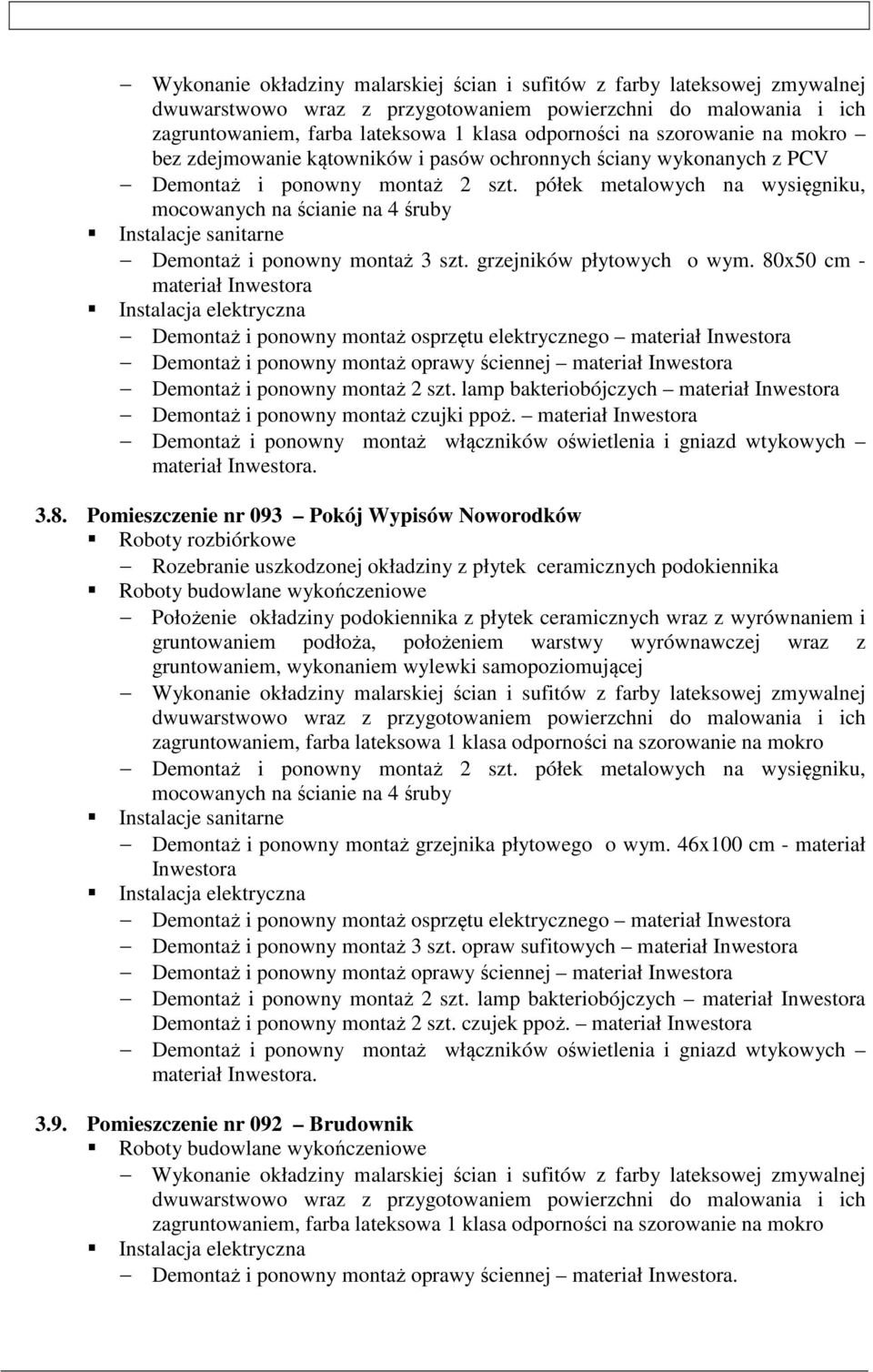

10 bez zdejmowanie kątowników i pasów ochronnych ściany wykonanych z PCV Demontaż i ponowny montaż 2 szt. półek metalowych na wysięgniku, mocowanych na ścianie na 4 śruby Demontaż i ponowny montaż 3 szt. grzejników płytowych o wym. 80x50 cm - Demontaż i ponowny montaż oprawy ściennej Demontaż i ponowny montaż 2 szt. lamp bakteriobójczych Demontaż i ponowny montaż czujki ppoż Pomieszczenie nr 093 Pokój Wypisów Noworodków Roboty rozbiórkowe Rozebranie uszkodzonej okładziny z płytek ceramicznych podokiennika Położenie okładziny podokiennika z płytek ceramicznych wraz z wyrównaniem i gruntowaniem podłoża, położeniem warstwy wyrównawczej wraz z gruntowaniem, wykonaniem wylewki samopoziomującej zagruntowaniem, farba lateksowa 1 klasa odporności na szorowanie na mokro Demontaż i ponowny montaż 2 szt. półek metalowych na wysięgniku, mocowanych na ścianie na 4 śruby Demontaż i ponowny montaż grzejnika płytowego o wym. 46x100 cm - materiał Inwestora Demontaż i ponowny montaż 3 szt. opraw sufitowych Demontaż i ponowny montaż oprawy ściennej Demontaż i ponowny montaż 2 szt. lamp bakteriobójczych Demontaż i ponowny montaż 2 szt. czujek ppoż Pomieszczenie nr 092 Brudownik zagruntowaniem, farba lateksowa 1 klasa odporności na szorowanie na mokro Demontaż i ponowny montaż oprawy ściennej.

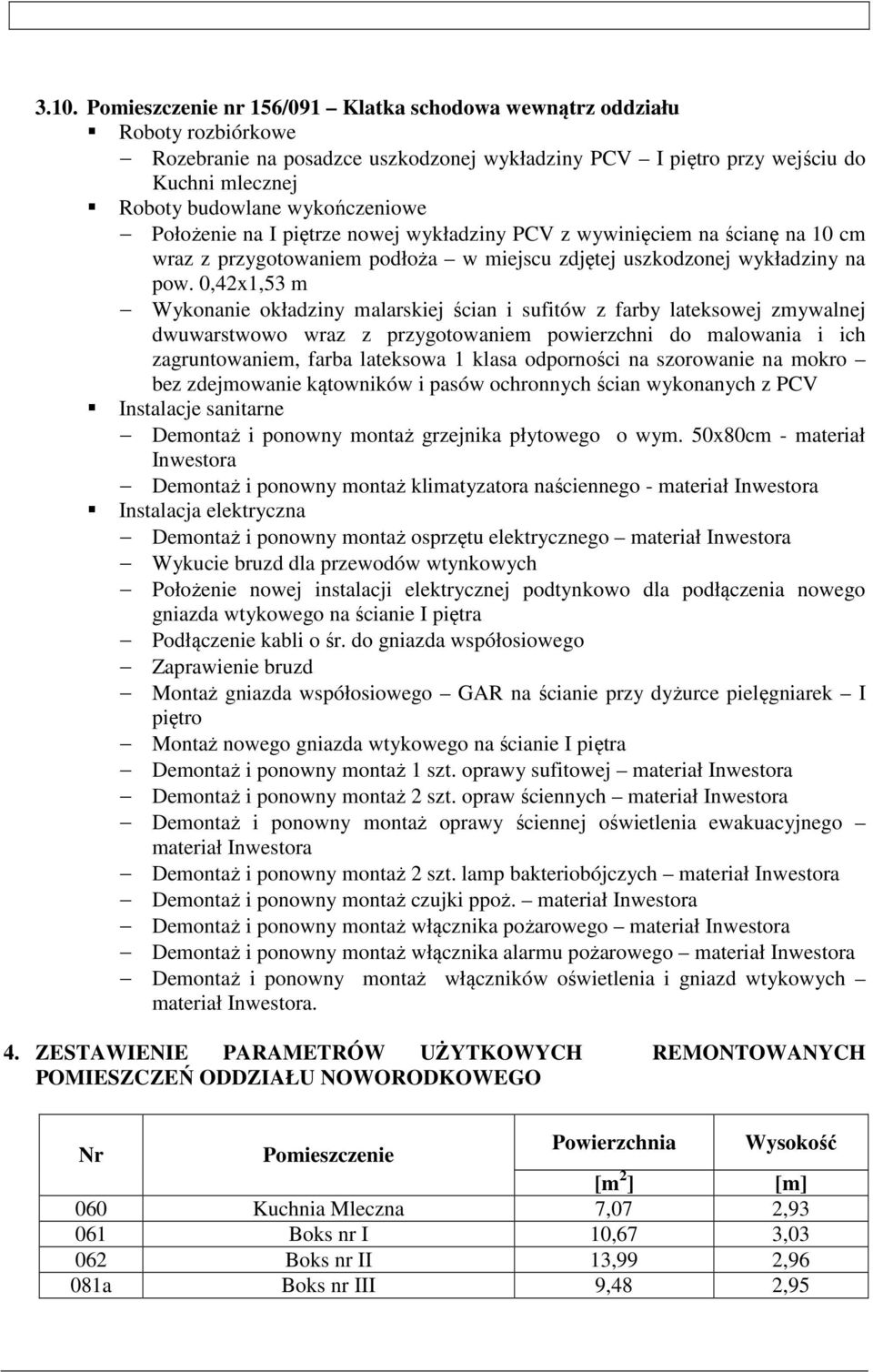

11 3.10. Pomieszczenie nr 156/091 Klatka schodowa wewnątrz oddziału Roboty rozbiórkowe Rozebranie na posadzce uszkodzonej wykładziny PCV I piętro przy wejściu do Kuchni mlecznej Położenie na I piętrze nowej wykładziny PCV z wywinięciem na ścianę na 10 cm wraz z przygotowaniem podłoża w miejscu zdjętej uszkodzonej wykładziny na pow. 0,42x1,53 m bez zdejmowanie kątowników i pasów ochronnych ścian wykonanych z PCV Demontaż i ponowny montaż grzejnika płytowego o wym. 50x80cm - materiał Inwestora Demontaż i ponowny montaż klimatyzatora naściennego - Wykucie bruzd dla przewodów wtynkowych Położenie nowej instalacji elektrycznej podtynkowo dla podłączenia nowego gniazda wtykowego na ścianie I piętra Podłączenie kabli o śr. do gniazda współosiowego Zaprawienie bruzd Montaż gniazda współosiowego GAR na ścianie przy dyżurce pielęgniarek I piętro Montaż nowego gniazda wtykowego na ścianie I piętra Demontaż i ponowny montaż 1 szt. oprawy sufitowej Demontaż i ponowny montaż 2 szt. opraw ściennych Demontaż i ponowny montaż oprawy ściennej oświetlenia ewakuacyjnego Demontaż i ponowny montaż 2 szt. lamp bakteriobójczych Demontaż i ponowny montaż czujki ppoż. Demontaż i ponowny montaż włącznika pożarowego Demontaż i ponowny montaż włącznika alarmu pożarowego. 4. ZESTAWIENIE PARAMETRÓW UŻYTKOWYCH REMONTOWANYCH POMIESZCZEŃ ODDZIAŁU NOWORODKOWEGO Nr Pomieszczenie Powierzchnia Wysokość [m 2 ] [m] 060 Kuchnia Mleczna 7,07 2, Boks nr I 10,67 3, Boks nr II 13,99 2,96 081a Boks nr III 9,48 2,95

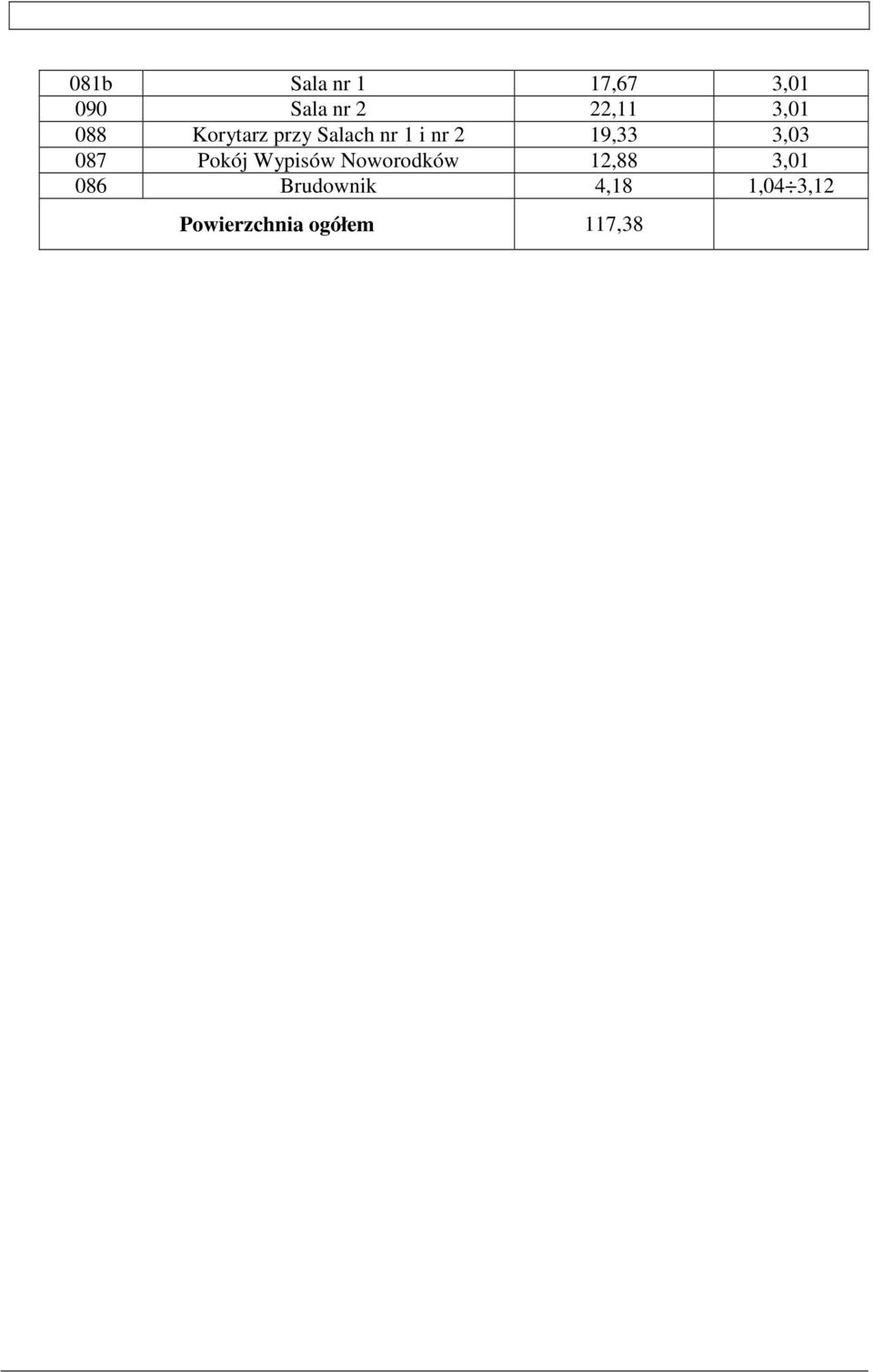

12 081b Sala nr 1 17,67 3, Sala nr 2 22,11 3, Korytarz przy Salach nr 1 i nr 2 19,33 3, Pokój Wypisów Noworodków 12,88 3, Brudownik 4,18 1,04 3,12 Powierzchnia ogółem 117,38
