1 Przepustnica DKG Ferdinand Schad KG Steigstraße D Kolbingen Telefon: +49 (0) Telefax: +49 (0) info@schako.de

2 Spis treści Opis...3 Materiał... 3 Wykonanie... 3 Wyposażenie dodatkowe... 3 Wykonanie i wymiary...4 Wymiary... 4 Wyposażenie dodatkowe - wymiary... 5 Dane techniczne...5 Strata ciśnienia i poziom mocy akustycznej... 5 Legenda...6 Dane do zamówienia...6 Opis do specyfikacji /12-2

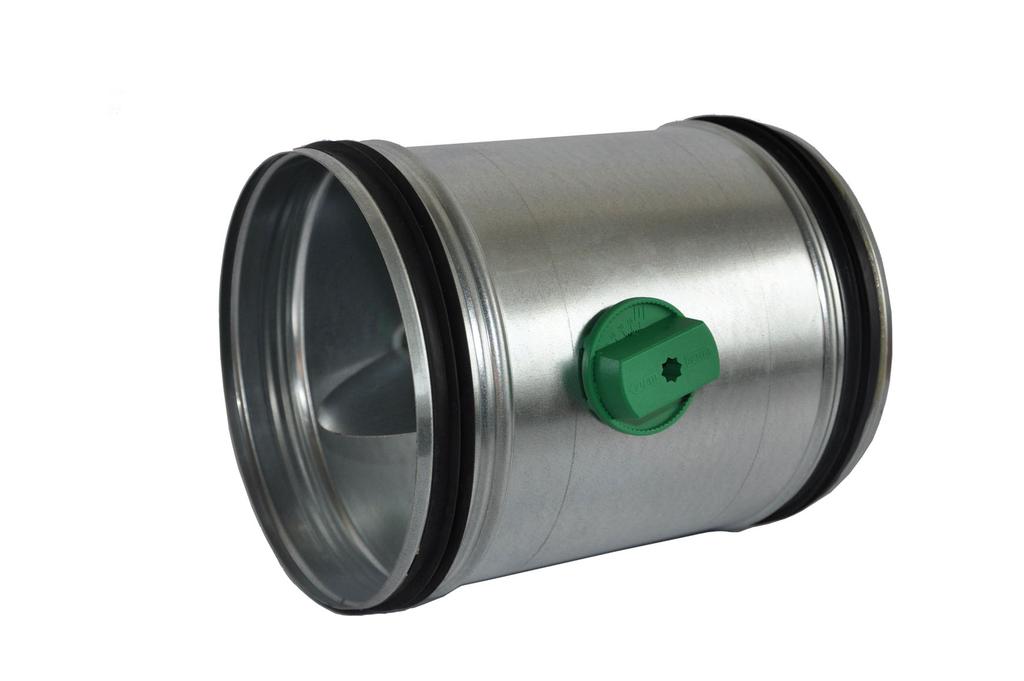

3 Opis Okrągłą przepustnica dławiąca, przestawiana ręcznie, typu DKG do zabudowy w okrągłych przewodach nawiewnych i wyciągowych wg DIN lub do regulacji przepływu w instalacjach wentylacyjnych. Dźwignia ręczna posiada zintegrowany wskaźnik położenia, umożliwiający dokładną nastawę przpustnicy, bez dodatkowych narzędzi w zakresie od 0 do 90. Podwójne przetłoczenia zapewnia obudowie sztywność i standardowo jest dostarczana z uszczelką gumową (z gumy specjalnej). Do szczelnego zamknięcia stosowana jest przepustnica DKG-L. Przepustnice typu DKG i DKG-L (z siłownikiem lub bez) mogą pracować w temperaturze od 0 C do +50 C. Maksymalne ciśnienie w kanale 500 Pa. Konserwacja, obsługa techniczna i użytkowanie są od strony otworów rewizyjnych. Szczelność obudowy zgodnie z DIN EN 1751, klasa B, przy ciśnieniu w kanale do 1000 Pa. Szczelność obudowy zgodnie z DIN EN 1751, klasa 3 (NW100 klasa 2), przy ciśnieniu w kanale do 1000 Pa. Zalety: - stabilne wykonanie - łatwa regulacja - łatwy montaż - zabudowa w dowolnym położeniu Przegroda przepustnicy Obudowa Ręczna dźwignia Uszczelka gumowa Materiał Obudowa - z blachy stalowej ocynkowanej - ze stali szlachetnej (-V2A) albo (-V4A) Przepustnica regulatora - z blachy stalowej ocynkowanej - ze stali szlachetnej (-V2A) albo (-V4A) Reczna dźwignia - z tworzywa Łożysko osi przepusnicy - z tworzywa Uszczelka gumowa (-GD) - z gumy spacjalnej Wykonanie DKG DKG-L Wyposażenie dodatkowe - z przepustnicą stalową - z przepustnicą stalową i uszczelką gumową bez silikonu z PUR (NW szczelność zgodnie z DIN 1946 część 4) siłownik elektryczny 3.-PKT.(E) - 24 V AC/DC, 5 Nm lub 10 Nm V AC, 5 Nm lub 10 Nm siłownik elektryczny 0-10 V (-E) - 24 V AC/DC, 5 Nm lub 10 Nm V AC, 5 Nm lub 10 Nm Siłownik ze sprężyną powrotną (-EF) - 24 V AC/DC, 4 Nm lub 15 Nm V AC, 4 Nm lub 15 Nm Siłownik ze sprężyną powrotną i zintegrowanym wyłącznikiem krańcowym, (-EF-IS) - 24 V AC/DC, 4 Nm lub 15 Nm V AC, 4 Nm lub 15 Nm 08/12-3

4 Wykonanie i wymiary Wymiary Typ DKG / DKG-L Szczegół X DKG DKG-L (NW NW 400 szczelność zgodnie z DIN 1946/4) Dostarczane wielkości NW ød L n Ręczna dźwignia 90 Przepustnica w położeniu zamkniętym ZU Ręczna dźwignia 0 Przepustnica w położeniu otwartym AUF Uszczelka gumowa (-GD) Szczegół Y 08/12-4

5 Wyposażenie dodatkowe - wymiary Typ DKG-...-E / -EF (Siłownik elektryczny / sprężyna powrotna) Uwaga: Przy zabudowie siłownika na budowie (poza dostawą ), należy podać jego dokładny typ! Dane techniczne Strata ciśnienia i poziom mocy akustycznej L WA = L WA1 + KF Współczynnik poprawkowy, dla mocy akustycznej L WA1 [db(a)] NW KF(-) Przeciek przy zamkniętej przepustnicy wynosi ok 5% przepływu przy otwartej przepustnicy i takiej samej różnicy ciśnienia. Prędkość powietrza w kanale 08/12-5

6 Legenda V zu (m 3 /h) = ilość powietrza nawiewanego V zu [l/s] = ilość powietrza nawiewanego v K (m/s) = prędkość powietrza w kanale Dp t (Pa) = strata ciśnienia L WA [db(a)] = poziom mocy akustycznej w skali A (L WA = L WA1 + KF) L WA1 [db(a)] = poziom mocy akustycznej w skali A odniesiony do NW 160 KF (-) = współczynniki poprawkowe a ( ) = otwarcie przepustnicy NW (mm) = wielkość Dane do zamówienia Przepustnica Typ DKG Przepustnica Typu DKG-L (NW NW 400 szczelność zgodnie z DIN 1946/4) NW Wyposażenie dodatkowe: siłownik elektryczny -E Siłownik ze sprężyną powrotną -EF 3.-Pkt V Przykład zamówienia: DKG 200-E bez zintegrowanego wyłącznika krańcowego ze zintegrowanym wyłącznikiem krańcowym -IS Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! Opis do specyfikacji Okrągła przepustnica dławiąca, przestawiana ręcznie, typu DKG do zabudowy w okrągłych przewodach nawiewnych i wyciągowych wg DIN lub do regulacji przepływu w instalacjach wentylacyjnych. Obudowa i ręcznie przestawiana przegroda przepustnicy są wykonane z blachy stalowej ocynkowanej. Ręczna dźwignia ze zintegrowaną podziałką wykonana jest z tworzywa sztucznego. Produkt: SCHAKO typu DKG - Przepustnica stalowa i uszczelka gumowa bez silikonu z PUR, szczelność obudowy zgodnie z DIN EN 1751, klasa B, przy ciśnieniu w kanale do 1000 Pa. Szczelność obudowy zgodnie z DIN EN 1751, klasa 3 (NW100 klasa 2), przy ciśnieniu w kanale do 1000 Pa. Produkt: SCHAKO typu DKG-L Wyposażenie dodatkowe (za dopłatą) - siłownik elektryczny (-E), 3- punktowa regulacja 24 V AC / DC lub 230 V AC - siłownik elektryczny (-E), 0-10V regulacja 24 V AC / DC lub 230 V AC - Siłownik ze sprężyną powrotną (-EF), 24 V AC / DC lub 230 V AC - Siłownik ze sprężyną powrotną i zintegrowanym wyłącznikiem krańcowym, 24 V AC / DC lub 230 V AC 08/12-6
