1 Format KML w oprogramowaniu GIS Wojciech Pokojski, Paulina Pokojska Pracownia Edukacji Komputerowej Wydział Geografii i Studiów Regionalnych Uniwersytet Warszawski Udział w Konferencji został dofinansowany ze środków Fundacji Uniwersytetu Warszawskiego

2 Plan prezentacji KML jako nośnik informacji Wykorzystanie formatu KML KML a oprogramowanie GIS Oprogramowanie komercyjne Wolne oprogramowanie Wnioski Format KML w oprogramowaniu GIS 2

3 KML jako nośnik informacji Język KML (Keyhole Markup Language) Kod KML - opracowany w 2001 roku przez Keyhhole na potrzeby przeglądarki Earth Viewer Nośnik informacji geograficznej Wzbogacenie treści map i zdjęć satelitarnych dostępnych w serwisach internetowych Status kodu międzynarodowego - prezentacja i wymiana informacji geograficznych. Oficjalnie występuje pod nazwą OpenGIS KML 2.2 Encoding Standard - nadzór Open Geospatial Consortium. Od 2008 r. oficjalnie uznany za standard wymiany danych. Google Earth - przeglądarka plików KML Format KML w oprogramowaniu GIS 3

4 KML jako nośnik informacji Punkty, linie, wielokąty, style, ikony i linki sieciowe oraz modele. Tworzenie: w aplikacjach typu globus wirtualny (GE) od podstaw w edytorze tekstu eksport danych z innego programu do formatu KML Format KML w oprogramowaniu GIS 4

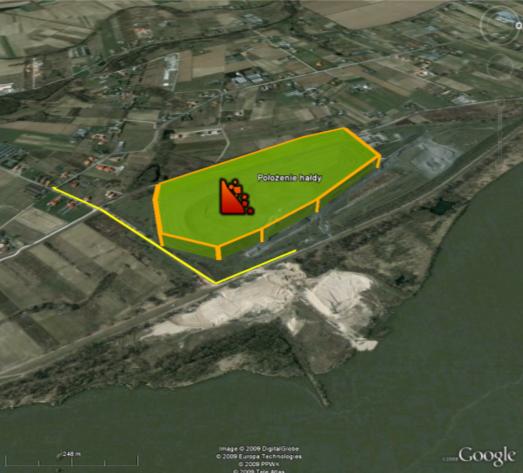

5 Elementy plików KML/KMZ w Google Earth Punkt, ścieżka, wielokąt konstrukcja bryły model możliwość dodania zdjęcia link sieciowy - zawiera adres innego pliku KML menu Google Earth Pliki KML spakowane = KMZ wyszukanie pliku w sieci Format KML w oprogramowaniu GIS 5

6 Pliki KML/KMZ w sieci Prywatne i oficjalne strony www - prezentacja danych przestrzennych UNESCO, Instytut Smithsona czy National Geographic. United States Geological Survey (USGS) - aktualny stan wód płynących (USA), aktywność wulkaniczna na świecie. Jednostki administracji i samorządu udostępnianie danych przestrzennych w postaci plików KMZ Wojewódzki Ośrodek Dokumentacji Geodezyjnej i Kartograficznej w Łodzi wizytówki przestrzenne KML - architekci - prezentacja planowanych inwestycji, wizualizacje projektowanych budynków w istniejące otoczenie KML- biura podróży - prezentacja oferty handlowej Blogi podróżnicze - trasy podróży, szlaki turystyczne Format KML w oprogramowaniu GIS 6

7 Badania naukowe Pliki KML/KMZ w sieci wizualizacja wyników modelowania prezentacja zmienności ilościowej zasobów naturalnych prezentacja ekstremalnych zdarzeń np. trzęsień ziemi Portale dla nauczycieli nauczyciele przedmiotów przyrodniczych udostępniają materiały edukacyjne w postaci plików KML/KMZ Forum dyskusyjne wspólnoty GE - lista dyskusyjna pt. Education wymiana materiałów dydaktycznych, w tym plików KML. Format KML w oprogramowaniu GIS 7

8 KML a oprogramowanie GIS wprowadzanie warstw wektorowych z programów GIS do w.w. serwisów możliwość przenoszenia wygenerowanych obiektów wektorowych w aplikacjach typu Google Earth do programów GIS Badanie możliwości w zakresie importu i eksportu danych w formacie KML w wybranych programach GIS. Uwzględniono 6 programów GIS programy komercyjne programy wolne Format KML w oprogramowaniu GIS 8

9 MapInfo - KML Import Mapinfo (wersja 10.0) nie oferuje możliwości otwierania plików zapisanych w formacie KML Eksport dane MapInfo KML narzędzie Mapinfo2google program dostępny w Internecie uzupełnia menu programu MapInfo eksport danych z okna mapy MapInfo do formatu KML. Format KML w oprogramowaniu GIS 9

10 MapInfo - KML Eksport c.d. Od wersji 8.0 stworzona w MapBasic aplikacja GoogleEarth link. dwa sposoby eksportu danych eksport wybranych obiektów wektorowych do formatu KML (Export selected objects). eksport okna mapy do formatu jpg (Export map window as raster image) Format KML w oprogramowaniu GIS 10

11 GeoMedia - KML Import GeoMedia Professional (wersja 6.1) nie oferuje możliwości otwierania plików zapisanych w formacie KML Eksport od wersji uaktualnionej GeoMedia Professional możliwość eksportu obiektów wektorowych do formatu KML narzędzie dostępne w menu programu konieczne uruchomienie dwóch dodatkowych narzędzi z poziomu menu: Configure KML Publishing oraz Publish Map. Format KML w oprogramowaniu GIS 11

12 Arc GIS - KML Import Skrypt Convert KML files to shapefiles ze strony Eksport skrypt Export to KML narzędzie pobrane ze strony ESRI ponad 88 tys. razy duża popularność dostęp: Tools, Customize ikona skryptu Export to KML pojawia się w menu programu wykorzystanie oprogramowania ArcGIS Server publikacja serwisu KML Format KML w oprogramowaniu GIS 12

13 MapWindow KML samodzielny pakiet GIS udostępniany jako wolne oprogramowanie Import nie ma możliwości bezpośredniego wprowadzenia danych zapisanych w formacie KML. przychwytywanie obrazu z GE Eksport wykorzystanie skryptu Shape2Earth (program płatny) eksport danych (format SHP) do formatu KML Plik eksportowy - wyświetlenie w serwisie Google Earth możliwy eksport kompozycji mapy do Google Earth. VII.2008 XII skrypt Shape2Earth ponad 32 tys. pobrań uznany za wyjątkowo przydatne narzędzie Format KML w oprogramowaniu GIS 13

14 Import Quantum GIS - KML Jeden z najlepiej przystosowanych programów do pobierania danych zapisanych w formacie KML opcja Dodaj warstwę wektorową dostępną w menu bezpośrednio odczytuje pliki KML Przekształcenia pliku KML do formatu SHP Eksport Możliwość pracy w programach nie pobierających formatu KML wtyczka OGR Konwerter konwersja plików m. in. z formatu SHP do KML i formatu KML do SHP Format KML w oprogramowaniu GIS 14

15 gvsig - KML Import opcja KML driver dostępna w menu bezpośrednio odczytuje pliki KML Eksport Narzędzie Eksport to konwersja plików do formatu KML Format KML w oprogramowaniu GIS 15

16 Kod KML w wybranych programach GIS Oprogramowanie Import danych KML Eksport do formatu KML Tak/Nie Narzędzie Tak/Nie Narzędzie ArcGIS Tak Convert KML to SHP Tak Export to KML GeoMedia Nie - Tak MapInfo Nie - Tak Configure KML Publishing Publish Map Mapinfo2google GoogleEarth link Quantum GIS Tak Bezpośredni odczyt Tak OGR konwerter gvsig Tak KML driver Tak Eksport to MapWindow Nie Tylko przychwytywanie obrazu z GE Tak Shape2earth Format KML w oprogramowaniu GIS 16

17 Wnioski KML popularny standard wymiany danych przestrzennych Więcej programów obsługuje eksport danych do formatu KML niż import plików KML. z sześciu programów jedynie trzy umożliwiają wprowadzenie plików KML We wszystkich - możliwy eksport danych do formatu KML. Porównanie możliwości obsługi formatu KML lepiej przystosowane programy udostępniane na wolnej licencji. Format KML w oprogramowaniu GIS 17

18 Dziękujemy za uwagę Format KML w oprogramowaniu GIS 18
