BUDOWA SZKOLNEGO PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU RADOSNA SZKOŁA UL. ĆWIKLIŃSKIEJ NR 9, ŁÓDŹ

Transkrypt

1 TEMAT OPRACOWANIA: OPIS ORZEDMIOTU ZAMÓWIENIA BUDOWA SZKOLNEGO PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU RADOSNA SZKOŁA INWESTOR: SZKOŁA PODSTAWOWA NR 34 UL. ĆWIKLIŃSKIEJ NR 9, ŁÓDŹ ADRES OBIEKTU: Łódź, ul. Ćwiklińskiej 9, dz. 5/55, obr. W-20 OPRACOWAŁ: Janusz Grzelak

2 OPIS PRAC 1. Inwestycja obejmuje budowę szkolnego placu zabaw w ramach Rządowego Programu RADOSNA SZKOŁA przy Szkole Podstawowej nr 34 w Łodzi przy ul. Ćwiklińskiej 9. W skład projektu wchodzi budowa szkolnego placu zabaw DUŻEGO z odpowiednimi nawierzchniami, urządzeniami. W ramach założenia projektuje się: Wykonanie podbudowy pod nawierzchnię bezpieczną Uzupełnienie trawnika Instalacja urządzeń elementów sprzętu rekreacyjnego Wykonanie i zainstalowanie tablicy z regulaminem Wykonanie ścieżek nawierzchni komunikacyjnej Wykonanie nawierzchni bezpiecznej Wykonanie nawierzchni trawiastej oraz zieleni Inwestycja zlokalizowana będzie na działce nr ew.: 5/55, obręb W-20,na działce będącej własnością Gminy Łódź Wyposażenie nowego placu zabaw: Zestaw sprawnościowy wieża Sprężynowiec skuter Sprężynowiec żaba Ważka na sprężynie Skrzynia do wspinania Ptasie gniazdo do huśtania się Piaskownica z bali 3m x 3m Karuzela krzyżowa Tablice do rysowania Ławka z oparciem - 6 sztuk Kosz na śmieci -2 sztuki Tablica informacyjna z regulaminem użytkowania placu zabaw Tabliczki informujące o sposobie wykorzystania danego elementu wyposażenia i przestrzeganiu zasad bhp. Elementy wyposażenia pozwolą na prowadzenie różnych form zajęć ruchowych: pokonywanie przeszkód wspinanie, przeskoki, przeploty. Urządzenia będą dopasowane do wzrostu i możliwości dzieci. Przy urządzeniach będą tabliczki z instrukcją użytkowania danego urządzenia 2. Projektowany plac zabaw - nawierzchnie Dane ogólne. Powierzchnia komunikacyjna 38,20 m2 Powierzchnia bezpieczna 242,90m2 Powierzchnia trawiasta 218,90 m2 RAZEM PLAC ZABAW 500,00 m2 1

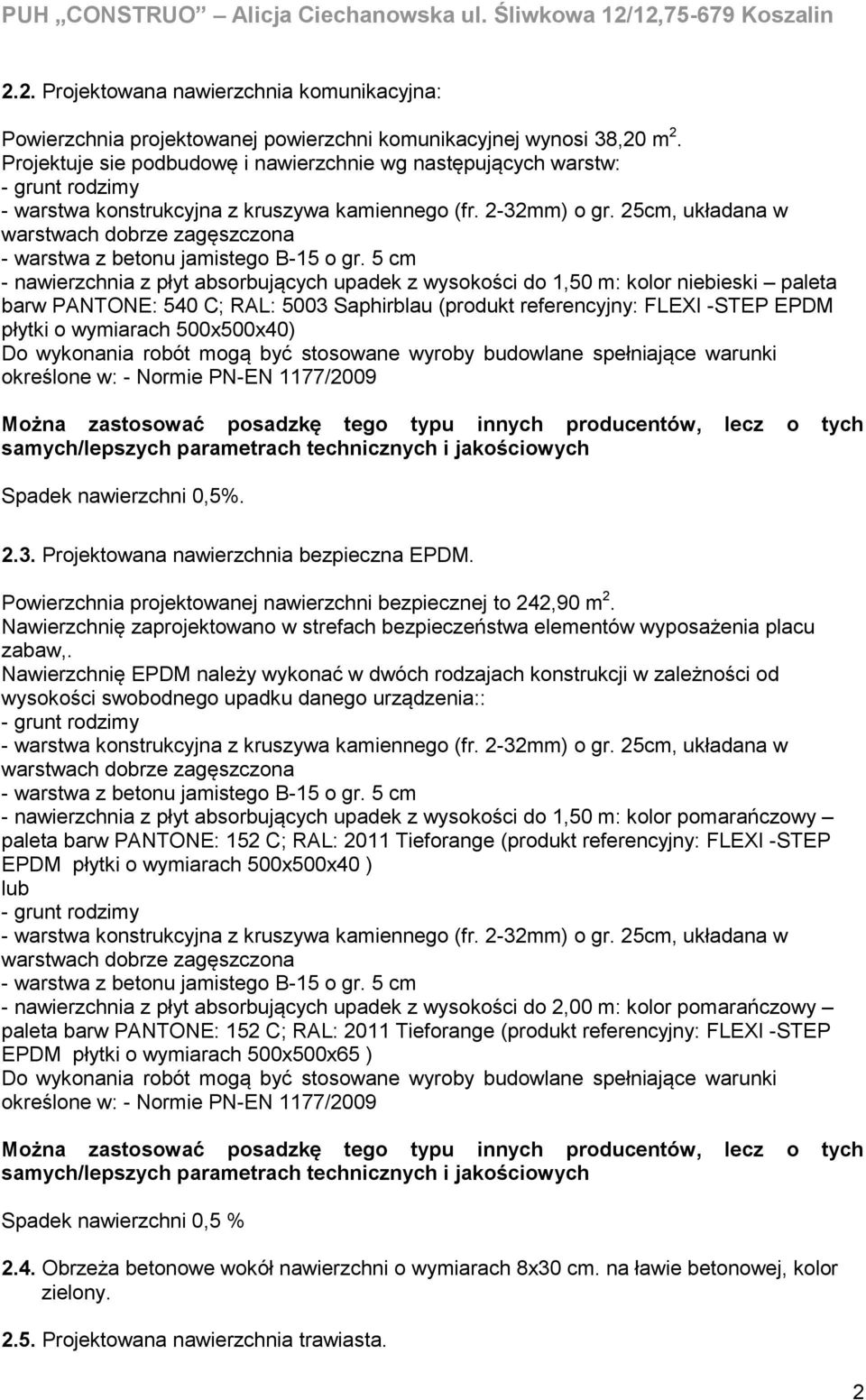

3 2.2. Projektowana nawierzchnia komunikacyjna: Powierzchnia projektowanej powierzchni komunikacyjnej wynosi 38,20 m 2. Projektuje sie podbudowę i nawierzchnie wg następujących warstw: - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 1,50 m: kolor niebieski paleta barw PANTONE: 540 C; RAL: 5003 Saphirblau (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x40) Do wykonania robót mogą być stosowane wyroby budowlane spełniające warunki określone w: - Normie PN-EN 1177/2009 Można zastosować posadzkę tego typu innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych Spadek nawierzchni 0,5% Projektowana nawierzchnia bezpieczna EPDM. Powierzchnia projektowanej nawierzchni bezpiecznej to 242,90 m 2. Nawierzchnię zaprojektowano w strefach bezpieczeństwa elementów wyposażenia placu zabaw,. Nawierzchnię EPDM należy wykonać w dwóch rodzajach konstrukcji w zależności od wysokości swobodnego upadku danego urządzenia:: - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 1,50 m: kolor pomarańczowy paleta barw PANTONE: 152 C; RAL: 2011 Tieforange (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x40 ) lub - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 2,00 m: kolor pomarańczowy paleta barw PANTONE: 152 C; RAL: 2011 Tieforange (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x65 ) Do wykonania robót mogą być stosowane wyroby budowlane spełniające warunki określone w: - Normie PN-EN 1177/2009 Można zastosować posadzkę tego typu innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych Spadek nawierzchni 0,5 % 2.4. Obrzeża betonowe wokół nawierzchni o wymiarach 8x30 cm. na ławie betonowej, kolor zielony Projektowana nawierzchnia trawiasta. 2

4 Powierzchnia projektowanej nawierzchni trawiastej to 218,90 m 2. Projektuje się wyłożenie części powierzchni placu nawierzchnią trawiastą. Należy ją zlokalizować na terenie wyniesionym i pozbawionym lokalnych zagłębień terenu. Nawierzchnia powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy odpływ wody. Przed założeniem trawnika należy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni itp.). Po przekopaniu terenu na głębokość szpadla (w przypadku mało urodzajnej ziemi), należy zastosować 10 centymetrową warstwę kompostu, mieszając go z ziemią. Następnie teren pod ułożenie darni z rolki lub zasiew trawy należy ograniczyć obrzeżem oraz wyrównać. 3. Projektowane wyposażenie placu zabaw ZESTAW SPRAWNOŚCIOWY WIEŻA Wielofunkcyjny zestaw sprawnościowy dla dzieci w wieku od 3 do 14 lat, dla 14 użytkowników. W skład zestawu wchodzą: wieża z dachem kopertowym, 2 platformy kwadratowe, platforma trójkątna, zjeżdżalnia głęboka, zjeżdżalnia długa, 2 ścianki z aplikacją, podest kwadratowy, 3 wejściówki, 5 zabezpieczeń z aplikacją, 5 stopni, 2 rurki nad zjeżdżalnią,. Elementy konstrukcyjne zestawu słupy o średnicy 120 mm, wykonane są z drewna klejonego wzdłużnie, z czterema wzdłużnymi ryflami. Drewno zabezpieczone jest przed wpływem warunków atmosferycznych przez dwukrotne malowanie preparatem na bazie olejów naturalnych. Słupy posadowione są na metalowych okuciach z prefabrykowanym bloczkiem betonowym. Powierzchnia czołowa słupa zabezpieczona jest plastikowym kapturkiem eliminującym wchłanianie wilgoci. Elementy stalowe wykonane są ze stali węglowej konstrukcyjnej pokrytej elektrostatycznie farbą proszkową poliestrową. Dachy, zabezpieczenia, ścianki wykonane są z polietylenowych płyt HDPE barwionych w masie. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty, pomosty, okucia, bariery, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Do połączeń podzespołów z drewnem stosujemy stalowe łączniki mocowane za pomocą grubych wkrętów, gdyż tego typu połączenie, w odróżnieniu od łączników gwintowych zapewnia nieluzujące się złącze w drewnie. Urządzenie musi być zbadane i zatwierdzone zgodnie z normami europejskimi EN do oraz EN Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 46,00 m 2. Wysokość swobodnego upadku: 2,00 m. (Produkt referencyjny: NOVUM, Wieża 17, nr katalogowy W.17) Rzuty i widok urządzenia: 3

5 3.2. SPRĘŻYNOWIEC SKUTER Zestaw dla dzieci w wieku od 0 do 14 lat Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie skutera (materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą). Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,43m. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 3,8 m 2. Wysokość swobodnego upadku: 0,46 m. (Produkt referencyjny: NOVUM, nr katalogowy 035) Rzuty urządzenia: 3.3. SPRĘŻYNOWIEC ŻABA Zestaw dla dzieci w wieku od 0 do 14 lat Sprężynowiec ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18mm wykonanym z wyciętych kształtowo formatek.. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,43m. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 3,8 m 2. Wysokość swobodnego upadku: 0,46 m. (Produkt referencyjny: NOVUM, nr katalogowy 0355) Rzuty urządzenia: 4

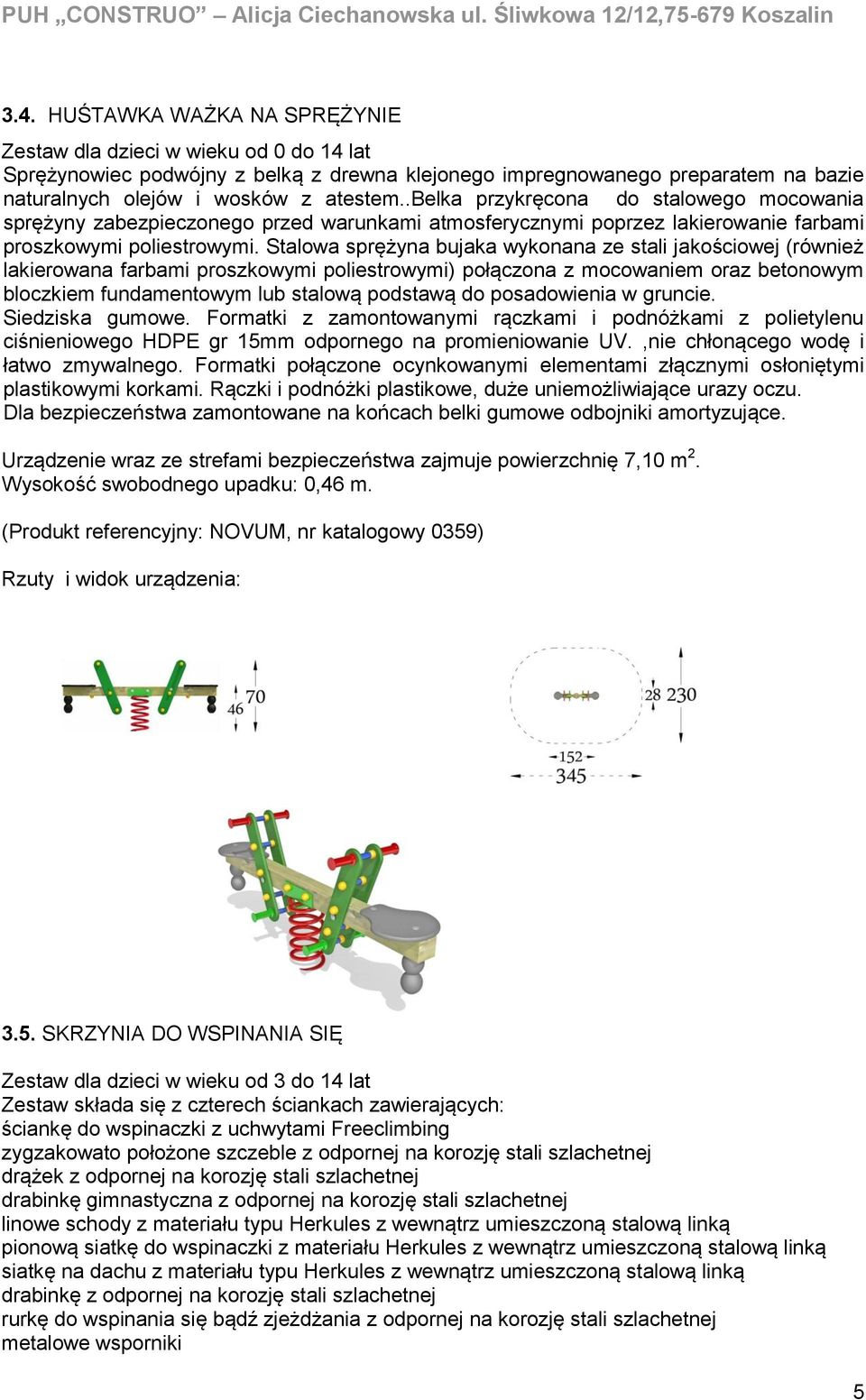

6 3.4. HUŚTAWKA WAŻKA NA SPRĘŻYNIE Zestaw dla dzieci w wieku od 0 do 14 lat Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie naturalnych olejów i wosków z atestem..belka przykręcona do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Siedziska gumowe. Formatki z zamontowanymi rączkami i podnóżkami z polietylenu ciśnieniowego HDPE gr 15mm odpornego na promieniowanie UV.,nie chłonącego wodę i łatwo zmywalnego. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające urazy oczu. Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 7,10 m 2. Wysokość swobodnego upadku: 0,46 m. (Produkt referencyjny: NOVUM, nr katalogowy 0359) Rzuty i widok urządzenia: 3.5. SKRZYNIA DO WSPINANIA SIĘ Zestaw dla dzieci w wieku od 3 do 14 lat Zestaw składa się z czterech ściankach zawierających: ściankę do wspinaczki z uchwytami Freeclimbing zygzakowato położone szczeble z odpornej na korozję stali szlachetnej drążek z odpornej na korozję stali szlachetnej drabinkę gimnastyczna z odpornej na korozję stali szlachetnej linowe schody z materiału typu Herkules z wewnątrz umieszczoną stalową linką pionową siatkę do wspinaczki z materiału Herkules z wewnątrz umieszczoną stalową linką siatkę na dachu z materiału typu Herkules z wewnątrz umieszczoną stalową linką drabinkę z odpornej na korozję stali szlachetnej rurkę do wspinania się bądź zjeżdżania z odpornej na korozję stali szlachetnej metalowe wsporniki 5

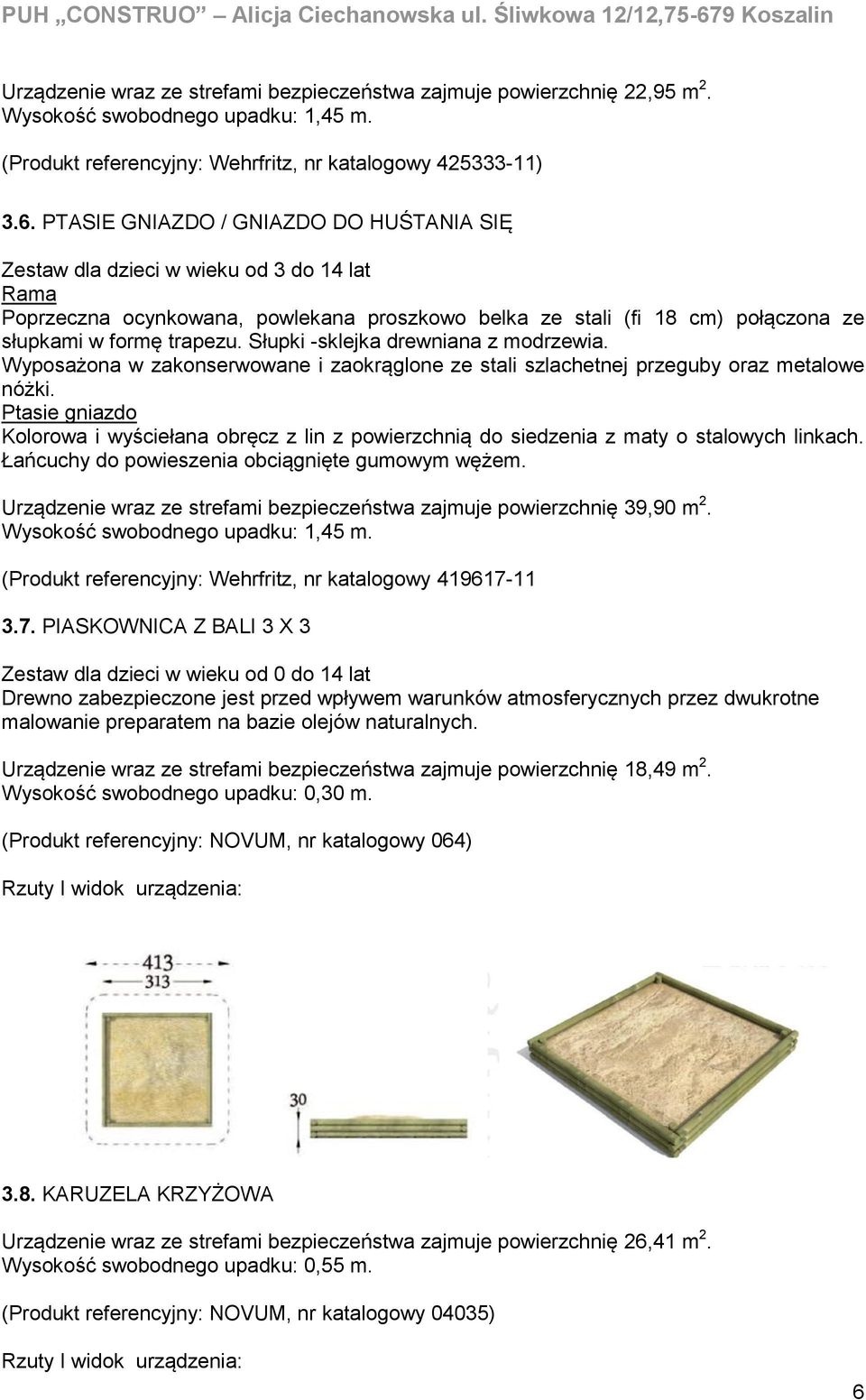

7 Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 22,95 m 2. Wysokość swobodnego upadku: 1,45 m. (Produkt referencyjny: Wehrfritz, nr katalogowy ) 3.6. PTASIE GNIAZDO / GNIAZDO DO HUŚTANIA SIĘ Zestaw dla dzieci w wieku od 3 do 14 lat Rama Poprzeczna ocynkowana, powlekana proszkowo belka ze stali (fi 18 cm) połączona ze słupkami w formę trapezu. Słupki -sklejka drewniana z modrzewia. Wyposażona w zakonserwowane i zaokrąglone ze stali szlachetnej przeguby oraz metalowe nóżki. Ptasie gniazdo Kolorowa i wyściełana obręcz z lin z powierzchnią do siedzenia z maty o stalowych linkach. Łańcuchy do powieszenia obciągnięte gumowym wężem. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 39,90 m 2. Wysokość swobodnego upadku: 1,45 m. (Produkt referencyjny: Wehrfritz, nr katalogowy PIASKOWNICA Z BALI 3 X 3 Zestaw dla dzieci w wieku od 0 do 14 lat Drewno zabezpieczone jest przed wpływem warunków atmosferycznych przez dwukrotne malowanie preparatem na bazie olejów naturalnych. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 18,49 m 2. Wysokość swobodnego upadku: 0,30 m. (Produkt referencyjny: NOVUM, nr katalogowy 064) Rzuty I widok urządzenia: 3.8. KARUZELA KRZYŻOWA Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 26,41 m 2. Wysokość swobodnego upadku: 0,55 m. (Produkt referencyjny: NOVUM, nr katalogowy 04035) Rzuty I widok urządzenia: 6

8 3.9. TABLICA DO RYSOWANIA 0,80X1,40 Zestaw dla dzieci w wieku od 0 do 14 lat Słupy tablicy wykonane z drewna sosnowego, impregnowanego próżniowo -ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Tablica wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym. (Produkt referencyjny: NOVUM, nr katalogowy 067) Rzuty I widok urządzenia: 7

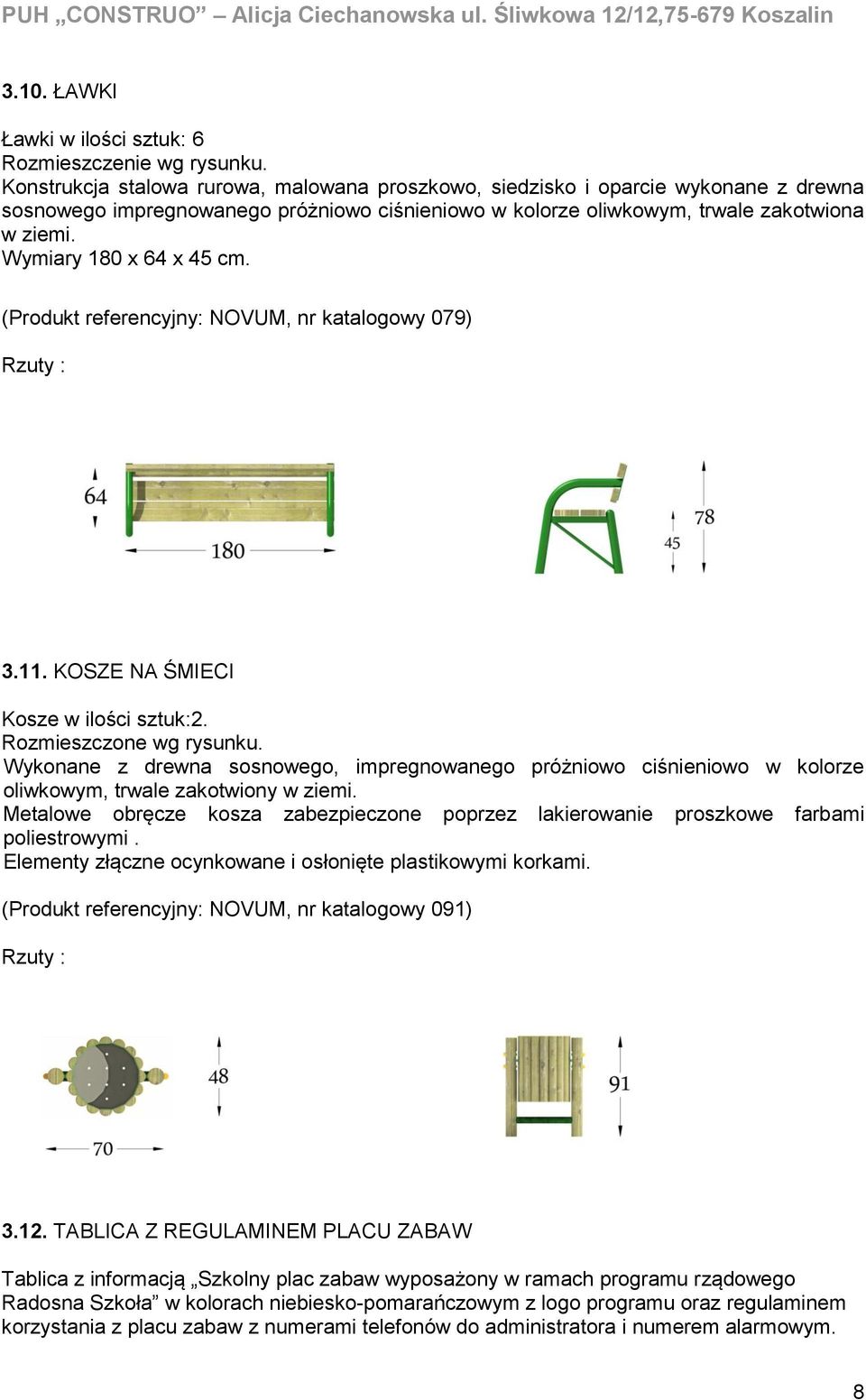

9 3.10. ŁAWKI Ławki w ilości sztuk: 6 Rozmieszczenie wg rysunku. Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Wymiary 180 x 64 x 45 cm. (Produkt referencyjny: NOVUM, nr katalogowy 079) Rzuty : KOSZE NA ŚMIECI Kosze w ilości sztuk:2. Rozmieszczone wg rysunku. Wykonane z drewna sosnowego, impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiony w ziemi. Metalowe obręcze kosza zabezpieczone poprzez lakierowanie proszkowe farbami poliestrowymi. Elementy złączne ocynkowane i osłonięte plastikowymi korkami. (Produkt referencyjny: NOVUM, nr katalogowy 091) Rzuty : TABLICA Z REGULAMINEM PLACU ZABAW Tablica z informacją Szkolny plac zabaw wyposażony w ramach programu rządowego Radosna Szkoła w kolorach niebiesko-pomarańczowym z logo programu oraz regulaminem korzystania z placu zabaw z numerami telefonów do administratora i numerem alarmowym. 8

10 Słupy tablicy wykonane z drewna sosnowego, impregnowanego próżniowo -ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Tablica wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym. Napisy i znaki wykonane metodą sitodruku. (Produkt referencyjny: NOVUM, nr katalogowy 088) Rzut : TABLICZKI INFORMUJĄCE O SPOSOBIE WYKORZYSTANIA DANEGO ELEMENTU WYPOSAŻENIA I PRZESTRZEGANIU ZASAD BHP. Uwaga: Można zastosować elementy wyposażenia innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych 4. Zieleń. Zieleń projektowana: NASADZENIA KRZACZASTE - FORSYCJA (Forsythia), 5 szt. NASADZENIA KRZACZASTE - DEREŃ BIAŁY (Cornus alba) 5 szt. NASADZENIA WYSOKIE - JASMINOWIEC WONNY (Philadelphus coronarius L.) 1 szt. NASADZENIA WYSOKIE - JARZĘBINA (Sorbus aucuparia) 2 szt. NASADZENIA ZYWOPLOTOWE - BUK POSPOLITY (Fagus sylvatica) 13 szt. 5. Elementy ogrodzenia. Ogrodzenie zaprojektowano jako ogrodzenie z siatki zgrzewanej ocynkowanej zielonej wysokości 1.0 m na słupkach stalowych o rozstawie 2.0 m obsadzonych w gruncie i obetonowanych. W miejscu zaznaczonym na planie należy wykonać furtkę dwuskrzydłową, o szerokości 150 cm. Skrzydło główne ma szerokość 100 cm. Furtkę zewnętrzną wykonać z siatki zgrzewanej ocynkowanej zielonej na ramie stalowej. 9
