1 PROJEKT ARCHITEKTONICZNO-BUDOWLANY,,Plac zabaw przy świetlicy wiejskiej w Zieleńcu. OBIEKT PLAC ZABAW ADRES Zieleniec, Wielbark, Dz. Nr ew. 225/4; 225/5 INWESTOR OPRACOWAŁ (Jednostka projektowa) Gmina Wielbark Ul. Grunwaldzka 2, Wielbark Firma Projektowo-Usługowa LUMA, Ul. Sybiraków 4a, Szczytno, NIP , Tel lub lumawaldemar@wp.pl Data: Szczytno, styczeń 2013r. PROJEKTANT 1. Opracował: 2. Projektant Egz. Nr 1

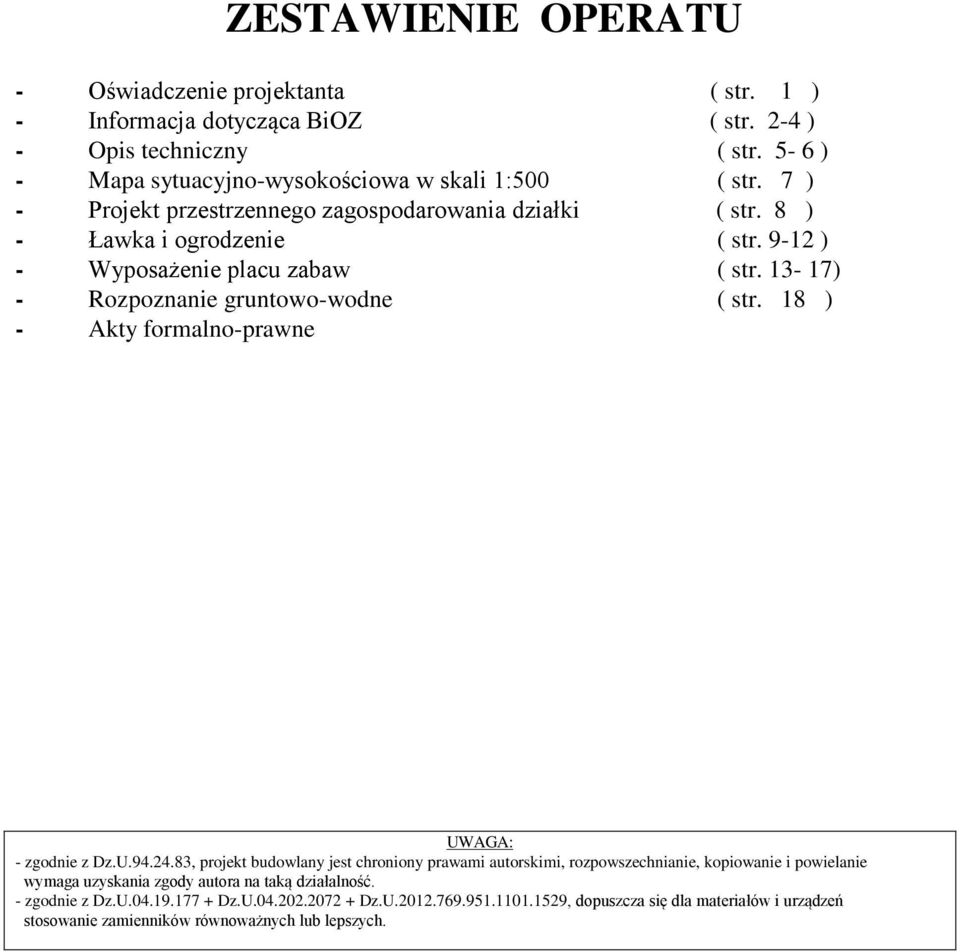

2 ZESTAWIENIE OPERATU - Oświadczenie projektanta ( str. 1 ) - Informacja dotycząca BiOZ ( str. 2-4 ) - Opis techniczny ( str. 5-6 ) - Mapa sytuacyjno-wysokościowa w skali 1:500 ( str. 7 ) - Projekt przestrzennego zagospodarowania działki ( str. 8 ) - Ławka i ogrodzenie ( str ) - Wyposażenie placu zabaw ( str ) - Rozpoznanie gruntowo-wodne ( str. 18 ) - Akty formalno-prawne UWAGA: - zgodnie z Dz.U , projekt budowlany jest chroniony prawami autorskimi, rozpowszechnianie, kopiowanie i powielanie wymaga uzyskania zgody autora na taką działalność. - zgodnie z Dz.U Dz.U Dz.U , dopuszcza się dla materiałów i urządzeń stosowanie zamienników równoważnych lub lepszych.

3 OŚWIADCZENIE (podstawa prawna: Dz. U. nr 93 z dn r. poz. 888, art.20, ust.4) Niniejszym oświadczam jako wykonawca projektu budowlanego pt.,,utworzenie placu zabaw przy świetlicy wiejskiej w Zieleńcu zlokalizowanej na działce nr ew. 225/4we wsi Zieleniec, Wielbark, gdzie inwestorem jest Gmina Wielbark że prace projektowe wykonane zostały zgodnie z obowiązującymi przepisami budowlanymi, zasadami wiedzy technicznej i sztuki budowlanej oraz są kompletne z punktu widzenia celów. Szczytno, dnia styczeń. 2013r. Zespół projektantów:

4 WYTYCZNE DO PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: Plac zabaw przy świetlicy wiejskiej w Zieleńcu ADRES OBIEKTU: Zieleniec, Dz. Nr 225/ Wielbark INWESTOR: Gmina Wielbark Ul. Grunwaldzka Wielbark JEDNOSTKA PROJEKTOWA: Firma Projektowo-Usługowa LUMA, Ul. Sybiraków 4a, Szczytno, NIP , Tel lub lumawaldemar@wp.pl OPRACOWAŁ: Waldemar Luma Upr. bud. 111/91/OL Nr ew. WAM/BO/1495/01 PROJEKTANT: DATA OPRACOWANIA: Szczytno, dnia styczeń 2013r.

5 Wytyczne do planu bezpieczeństwa i ochrony zdrowia do projektu zagospodarowania terenu, położonego na działce nr 225/4 w miejscowości Zieleniec, gmina Wielbark. 1. Zakres robót. Zakres robót obejmuje wykonanie Placu zabaw dla dzieci przy świetlicy wiejskiej w Zieleńcu wraz z wyposażeniem. 2. Istniejące obiekty budowlane. Działka jest zabudowana: - budynek świetlicy wiejskiej 3. Kolejność wykonywania robót : - Zagospodarowanie placu budowy, - Roboty ziemne i drogowe, - Roboty budowlano montażowe, - Roboty wykończeniowe, - Uporządkowanie i zabudowanie terenu. 4. Elementy mogące stworzyć zagrożenie bezpieczeństwa i zdrowia dla ludzi. - Maszyny i urządzenia techniczne użytkowane na placu budowy, - Praca przy robotach ziemnych, - Praca przy robotach budowlano- montażowych, - Praca wykonywana urządzeniami i narzędziami z napędem elektrycznym, 5. Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych powinien obejmować : - Szkolenie pracowników w zakresie bhp, - Zasady postępowania w przypadku wystąpienia zagrożenia, - Zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, - Zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży ochronnej, - Zapoznanie z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy, - Zasady udzielania pierwszej pomocy. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowisku pracy sprawuje odpowiednio kierownik budowy (kierownik robót). Osoba kierująca pracownikiem jest zobowiązana: - Organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy,

6 - Dbać o sprawność środków ochrony indywidualnej oraz ich stosowanie zgodnie z przeznaczeniem, - Organizować, przygotowywać i prowadzić prace uwzględniające zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, - dbać o bezpieczeństwo i higieniczny stan pomieszczeń pracy i wyposażenia technicznego oraz sprzętu, a także o sprawność środków ochrony zbiorowej i ich stosowanie zgodnie z przeznaczeniem, - wyznaczyć osoby odpowiedzialne za kierowanie transportem technologicznym oraz kierowanie pracą maszyn i urządzeń, - zapewnić stały kontakt telefoniczny, - zapewnić umieszczenie na budowie instrukcji udzielania pierwszej pomocy oraz obsługi maszyn i urządzeń oraz telefonów alarmowych, - zapewnić likwidację zagrożeń dla zdrowia i życia pracowników głównie przez stosowanie technologii, materiałów i substancji nie powodujących takich zagrożeń, - zapewnić organizację pracy i stanowisk pracy w sposób zabezpieczający pracowników przed zagrożeniem, wypadkami oraz oddziaływaniem czynników szkodliwych i uciążliwych. W razie stwierdzenia bezpośredniego zagrożenia dla zdrowia lub życia pracowników osoba kierująca pracownikami, zobowiązana jest do bezzwłocznego wstrzymania prac i podjęcia działań w celu usunięcia zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze zgodnie z tabelą norm przydziałów środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami ( np. uszkodzenia głowy, twarzy, wzroku, słuchu). Kierownik budowy jest zobowiązany poinformować pracowników o sposobach posługiwania się tymi środkami.

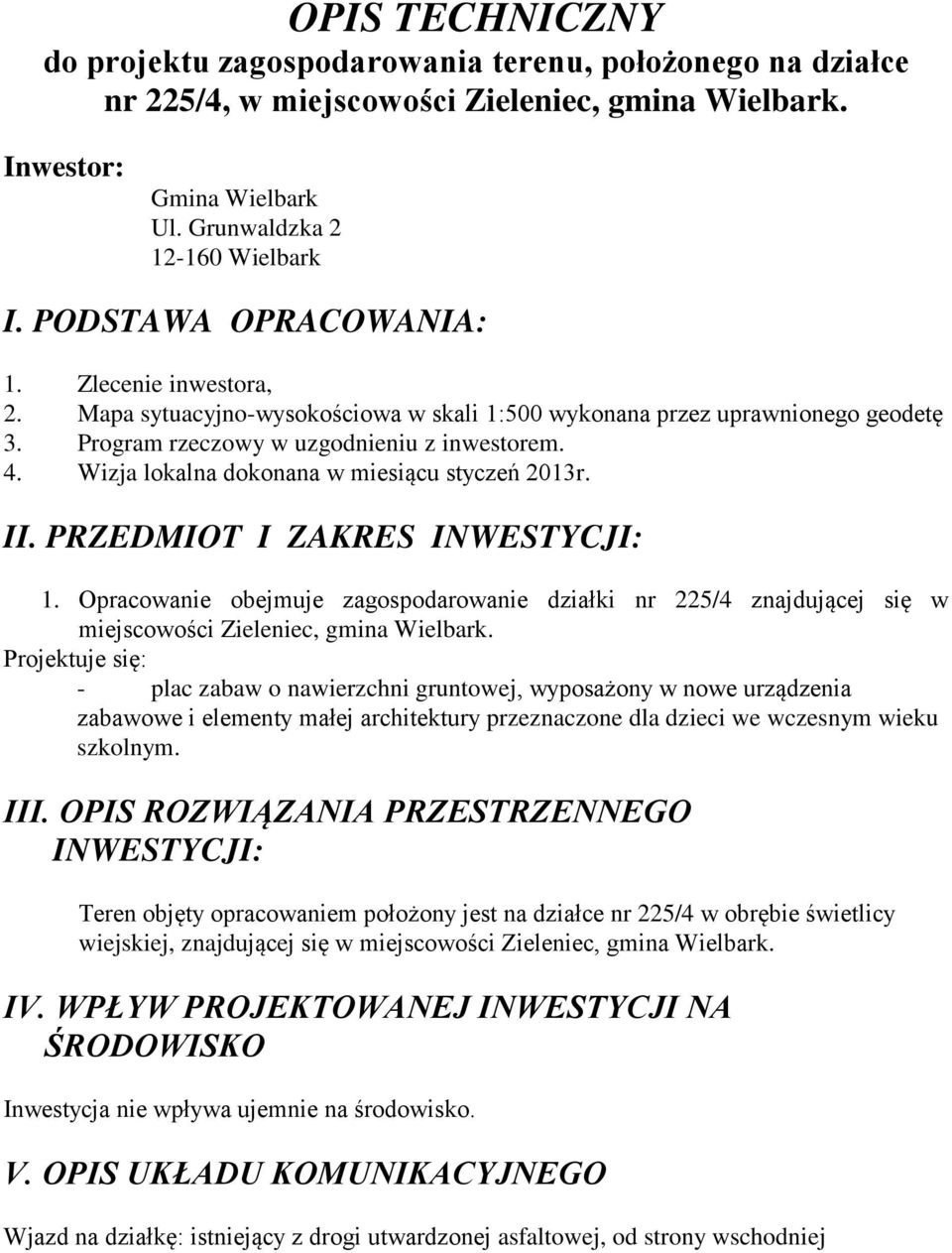

7 OPIS TECHNICZNY do projektu zagospodarowania terenu, położonego na działce nr 225/4, w miejscowości Zieleniec, gmina Wielbark. Inwestor: Gmina Wielbark Ul. Grunwaldzka Wielbark I. PODSTAWA OPRACOWANIA: 1. Zlecenie inwestora, 2. Mapa sytuacyjno-wysokościowa w skali 1:500 wykonana przez uprawnionego geodetę 3. Program rzeczowy w uzgodnieniu z inwestorem. 4. Wizja lokalna dokonana w miesiącu styczeń 2013r. II. PRZEDMIOT I ZAKRES INWESTYCJI: 1. Opracowanie obejmuje zagospodarowanie działki nr 225/4 znajdującej się w miejscowości Zieleniec, gmina Wielbark. Projektuje się: - plac zabaw o nawierzchni gruntowej, wyposażony w nowe urządzenia zabawowe i elementy małej architektury przeznaczone dla dzieci we wczesnym wieku szkolnym. III. OPIS ROZWIĄZANIA PRZESTRZENNEGO INWESTYCJI: Teren objęty opracowaniem położony jest na działce nr 225/4 w obrębie świetlicy wiejskiej, znajdującej się w miejscowości Zieleniec, gmina Wielbark. IV. WPŁYW PROJEKTOWANEJ INWESTYCJI NA ŚRODOWISKO Inwestycja nie wpływa ujemnie na środowisko. V. OPIS UKŁADU KOMUNIKACYJNEGO Wjazd na działkę: istniejący z drogi utwardzonej asfaltowej, od strony wschodniej

8 VI. ROZWIĄZANIA KONSTRUKCYJNO- MATERIAŁOWE 1. Odwodnienie: Założono odwodnienie naturalne do gruntu. Nawierzchnie projektowane zbudowane są na podłożach przepuszczalnych wodę. Naturalne spadki zapewniają swobodny odpływ wód opadowych. 2. Nawierzchnie placu zabaw 3.1. Roboty ziemne: Zakłada się wykonanie wykopów pod urządzenia rekreacyjne. Jako nawierzchnię placu zabaw przyjmuje się istniejącą nawierzchnię trawiastą istniejącego terenu Roboty budowlane: Przewiduje się montaż sprzętu zabawowego wg instrukcji producenta W miejscach zainstalowanego sprzętu rekreacyjnego nawierzchnia trawiasta Roboty wykończeniowe: W miejscach po wykopach, powierzchnię trawiastą należy przygotować poprzez nawiezienie warstwy wyrównawczej ziemi urodzajnej około 5 cm, jej rozplantowanie, wyrównanie terenu i siew trawy. 3. Wyposażenie placu zabaw: - Huśtawka podwójna metalowa - szt. 1 - Huśtawka sprężynowa konik szt. 1 - Huśtawka sprężynowa delfin szt. 1 - Huśtawka ważka szt Ławka i ogrodzenie: - ławki na stelażu stalowym z oparciem, szt. 1, - ogrodzenie z przęseł panelowych Opracował: Waldemar Luma Upr. bud. 111/91/OL Nr ew. WAM/BO/1495/01 Projektant:

9 Wykaz rysunków ławki i ogrodzenia I. Ławka na stelażu stalowym z oparciem II. Ogrodzenie z przęseł panelowych

10 ŁAWKA Z RUR STAŁA Z OPARCIEM DANE MATERIAŁOWO KONSTRUKCYJNE Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Wymiary 180 x 45 x 45 cm.

11 Ogrodzenie z przęseł panelowych Panel ogrodzeniowy wys. 100 do 110 cm, wykonany technologią zgrzewania drutów stalowych. Oczka o wymiarach 100x50 mm, średnica drutu od 4 do 6 mm. Właściwości drutu: ocynk ogniowy, pokryty wierzchnią warstwą lakieru proszkowego w kolorze zielonym. Górna część panela ogrodzeniowego nie może mieć ostrych zakończeń, a winna być zakończona drutem poziomym. Słupy metalowe o przekroju 60x40x1,5 mm, ocynk ogniowy, pokryty wierzchnią warstwą lakieru proszkowego. Podmurówka z prefabrykowanych elementów betonowych.

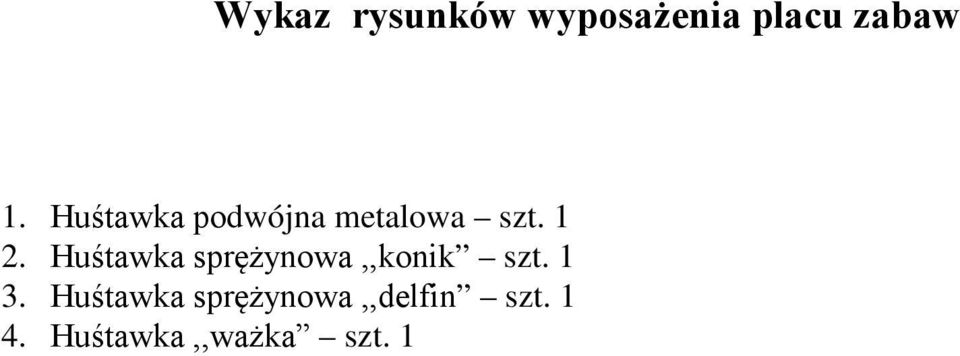

12 Wykaz rysunków wyposażenia placu zabaw 1. Huśtawka podwójna metalowa szt Huśtawka sprężynowa,,konik szt Huśtawka sprężynowa,,delfin szt Huśtawka,,ważka szt. 1

13 1. HUŚTAWKA PODWÓJNA METALOWA Skład zestawu: 4 Słupy nośne 2 Zawiesia z siedziskiem gumowym nr kat lub 2 Zawiesia z siedziskiem Koszyk nr kat lub 2 Zawiesia z siedziskiem Koszyk zapinany nr kat Pole strefy bezp. -35,0 m² Obwód strefy bezp.-25,0mb Maks. wysokość upadku-1,3m Zestaw dla dzieci w wieku od 3 do 14 lat DANE MATERIAŁOWO KONSTRUKCYJNE Nogi huśtawki wykonane z giętych rur zabezpieczonych przed szkodliwym wpływem warunków atmosferycznych przez lakierowanie proszkowe farbami poliestrowymi. Do nóg przykręcone betonowe bloczki posadowione na głębokości 60 cm w gruncie. Górna belka metalowa huśtawki, pospawana z giętych rur o średnicy 60mm połączonych płaskownikami,malowana farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Siedzisko z atestem. Łańcuchy zawiesia siedziska i elementy złączne ocynkowane. Łby elementów złącznych osłonięte plastikowymi korkami.

14 2. HUŚTAWKA SPRĘŻYNOWA KONIK Pole strefy bezp. - 4,9 m² Obwód strefy bezp.- 8,0 mb Maks. wysokość upadku-0,46m DANE MATERIAŁOWO KONSTRUKCYJNE Zestaw dla dzieci w wieku od 0 do 14 lat Sprężynowiec ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18 mm wykonanym z wyciętych kształtowo formatek z namalowanymi rysami konika. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45 m.

15 3. HUŚTAWKA SPRĘŻYNOWA DELFIN Pole strefy bezp. -3,8 m² Obwód strefy bezp.-7.mb Maks. wysokość upadku-0,46m Zestaw dla dzieci w wieku od 0 do 14 lat DANE MATERIAŁOWO KONSTRUKCYJNE Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie ryby (materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą). Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45m.

16 4. Huśtawka ważka Pole strefy bezp. -12 m² Obwód strefy bezp.-13,3 mb Maks. wysokość upadku-0,58 m Zestaw dla dzieci w wieku od 3 do 14 lat DANE MATERIAŁOWO KONSTRUKCYJNE Huśtawka Ważka- tradycyjna huśtawka wagowa 2 osobowa, mocowana na podstawie metalowej 60 cm w gruncie na betonowych fundamentach. Mechanizm obrotowy łożyskowany, bezobsługowy. Belka pozioma wykonana z drewna sosnowego impregnowanego próżniowo ciśnieniowo. Siedziska huśtawki i stelaż rączek wykonane z 18 mm sklejki liściastej wodoodpornej z filmem melaminowym. Ze względów bezpieczeństwa zamocowane na końcach belki gumowe odbojniki amortyzujące. Podstawa huśtawki wykonana z giętych pospawanych rur, spoiny i krawędzie załagodzone i zabezpieczona antykorozyjnie poprzez lakierowanie farbami proszkowymi poliestrowymi.
