MapInfo Professional 6

Transkrypt

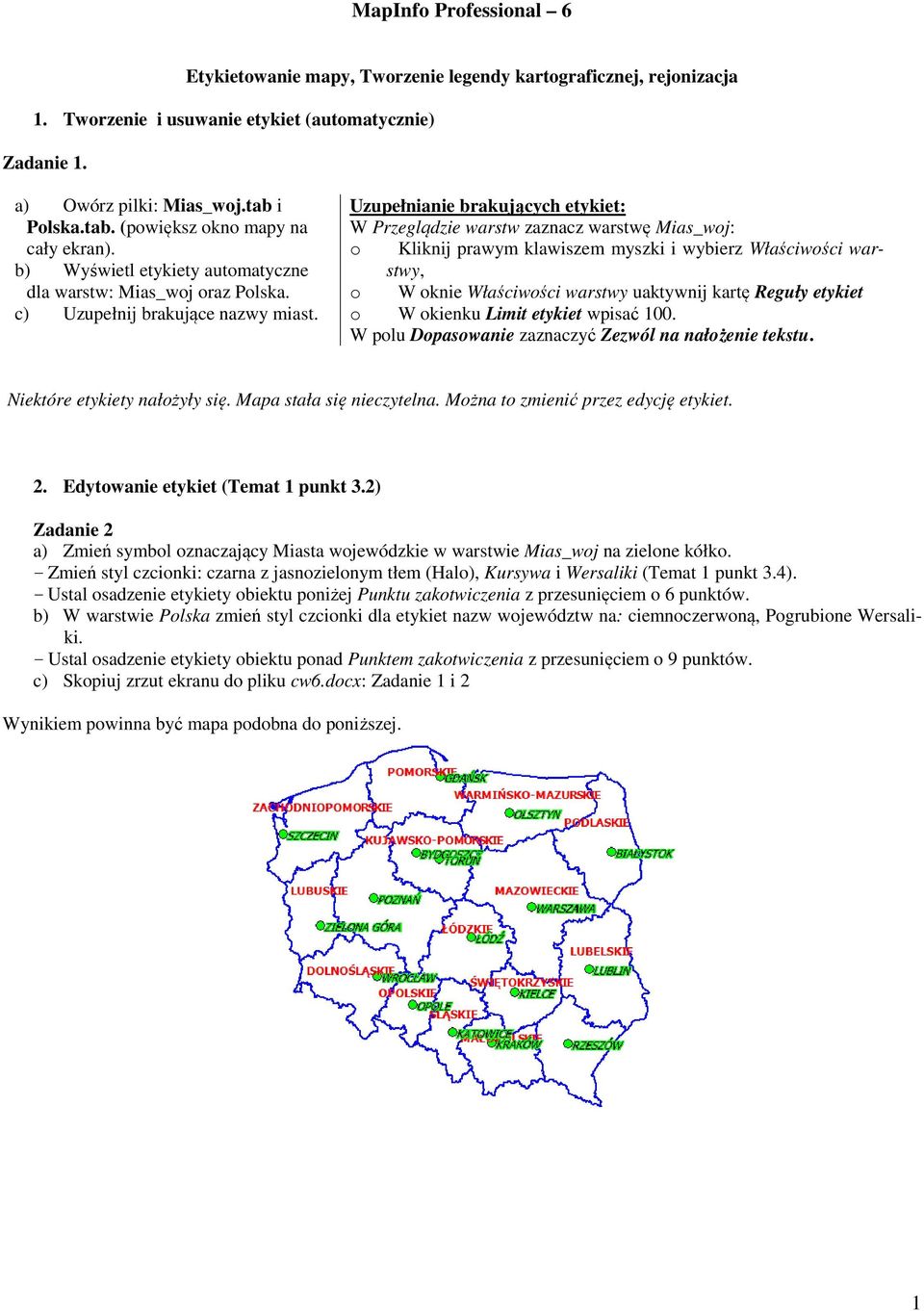

1 Etykietowanie mapy, Tworzenie legendy kartograficznej, rejonizacja 1. Tworzenie i usuwanie etykiet (automatycznie) Zadanie 1. a) Owórz pilki: Mias_woj.tab i Polska.tab. (powiększ okno mapy na cały ekran). b) Wyświetl etykiety automatyczne dla warstw: Mias_woj oraz Polska. c) Uzupełnij brakujące nazwy miast. Uzupełnianie brakujących etykiet: W Przeglądzie warstw zaznacz warstwę Mias_woj: o Kliknij prawym klawiszem myszki i wybierz Właściwości warstwy, o W oknie Właściwości warstwy uaktywnij kartę Reguły etykiet o W okienku Limit etykiet wpisać 100. W polu Dopasowanie zaznaczyć Zezwól na nałożenie tekstu. Niektóre etykiety nałożyły się. Mapa stała się nieczytelna. Można to zmienić przez edycję etykiet. 2. Edytowanie etykiet (Temat 1 punkt 3.2) Zadanie 2 a) Zmień symbol oznaczający Miasta wojewódzkie w warstwie Mias_woj na zielone kółko. - Zmień styl czcionki: czarna z jasnozielonym tłem (Halo), Kursywa i Wersaliki (Temat 1 punkt 3.4). - Ustal osadzenie etykiety obiektu poniżej Punktu zakotwiczenia z przesunięciem o 6 punktów. b) W warstwie Polska zmień styl czcionki dla etykiet nazw województw na: ciemnoczerwoną, Pogrubione Wersaliki. - Ustal osadzenie etykiety obiektu ponad Punktem zakotwiczenia z przesunięciem o 9 punktów. c) Skopiuj zrzut ekranu do pliku cw6.docx: Zadanie 1 i 2 Wynikiem powinna być mapa podobna do poniższej. 1

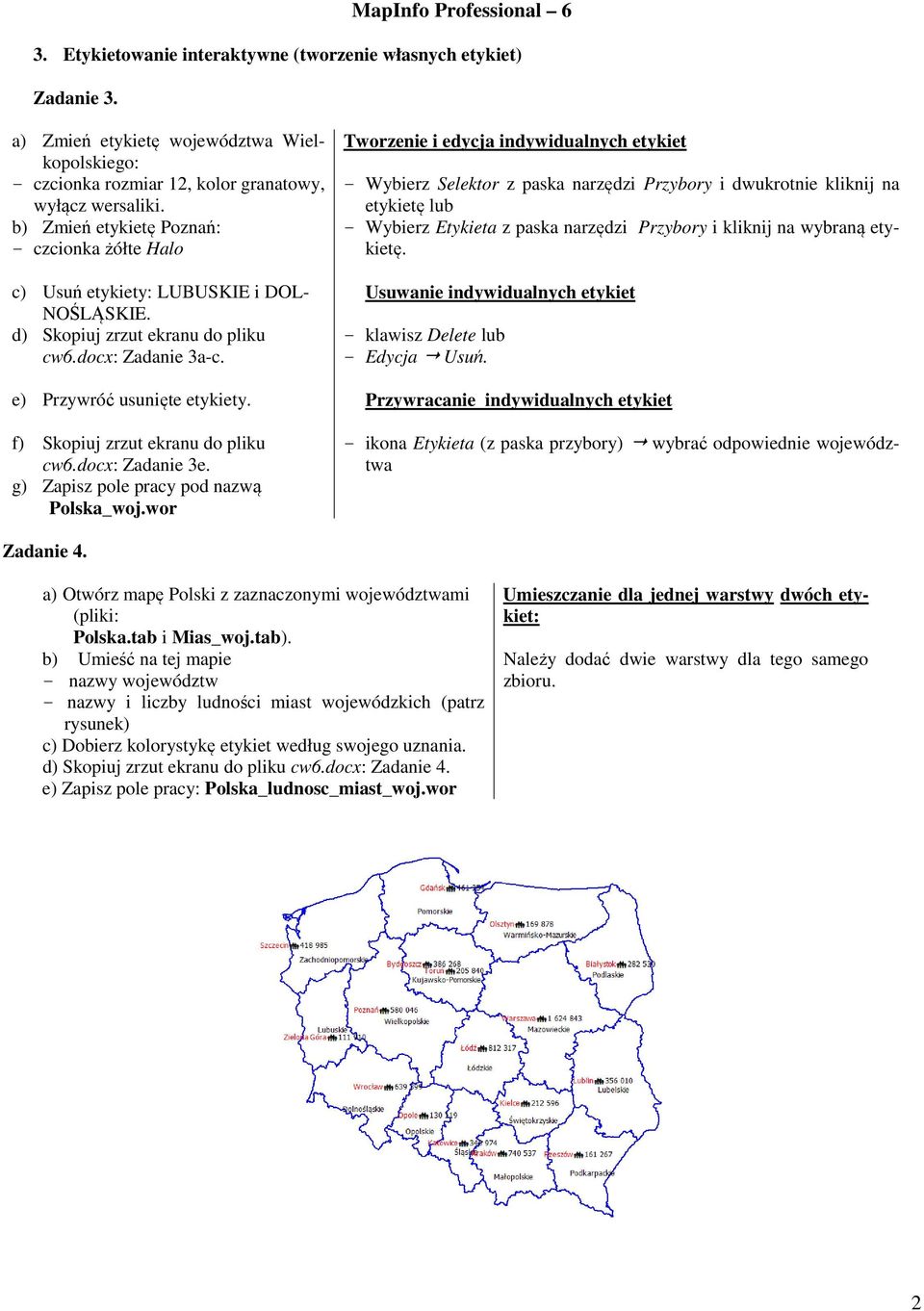

2 3. Etykietowanie interaktywne (tworzenie własnych etykiet) Zadanie 3. a) Zmień etykietę województwa Wielkopolskiego: - czcionka rozmiar 12, kolor granatowy, wyłącz wersaliki. b) Zmień etykietę Poznań: - czcionka żółte Halo c) Usuń etykiety: LUBUSKIE i DOL- NOŚLĄSKIE. d) Skopiuj zrzut ekranu do pliku cw6.docx: Zadanie 3a-c. e) Przywróć usunięte etykiety. f) Skopiuj zrzut ekranu do pliku cw6.docx: Zadanie 3e. g) Zapisz pole pracy pod nazwą Polska_woj.wor Tworzenie i edycja indywidualnych etykiet - Wybierz Selektor z paska narzędzi Przybory i dwukrotnie kliknij na etykietę lub - Wybierz Etykieta z paska narzędzi Przybory i kliknij na wybraną etykietę. Usuwanie indywidualnych etykiet - klawisz Delete lub - Edycja Usuń. Przywracanie indywidualnych etykiet - ikona Etykieta (z paska przybory) wybrać odpowiednie województwa Zadanie 4. a) Otwórz mapę Polski z zaznaczonymi województwami (pliki: Polska.tab i Mias_woj.tab). b) Umieść na tej mapie - nazwy województw - nazwy i liczby ludności miast wojewódzkich (patrz rysunek) c) Dobierz kolorystykę etykiet według swojego uznania. d) Skopiuj zrzut ekranu do pliku cw6.docx: Zadanie 4. e) Zapisz pole pracy: Polska_ludnosc_miast_woj.wor Umieszczanie dla jednej warstwy dwóch etykiet: Należy dodać dwie warstwy dla tego samego zbioru. 2

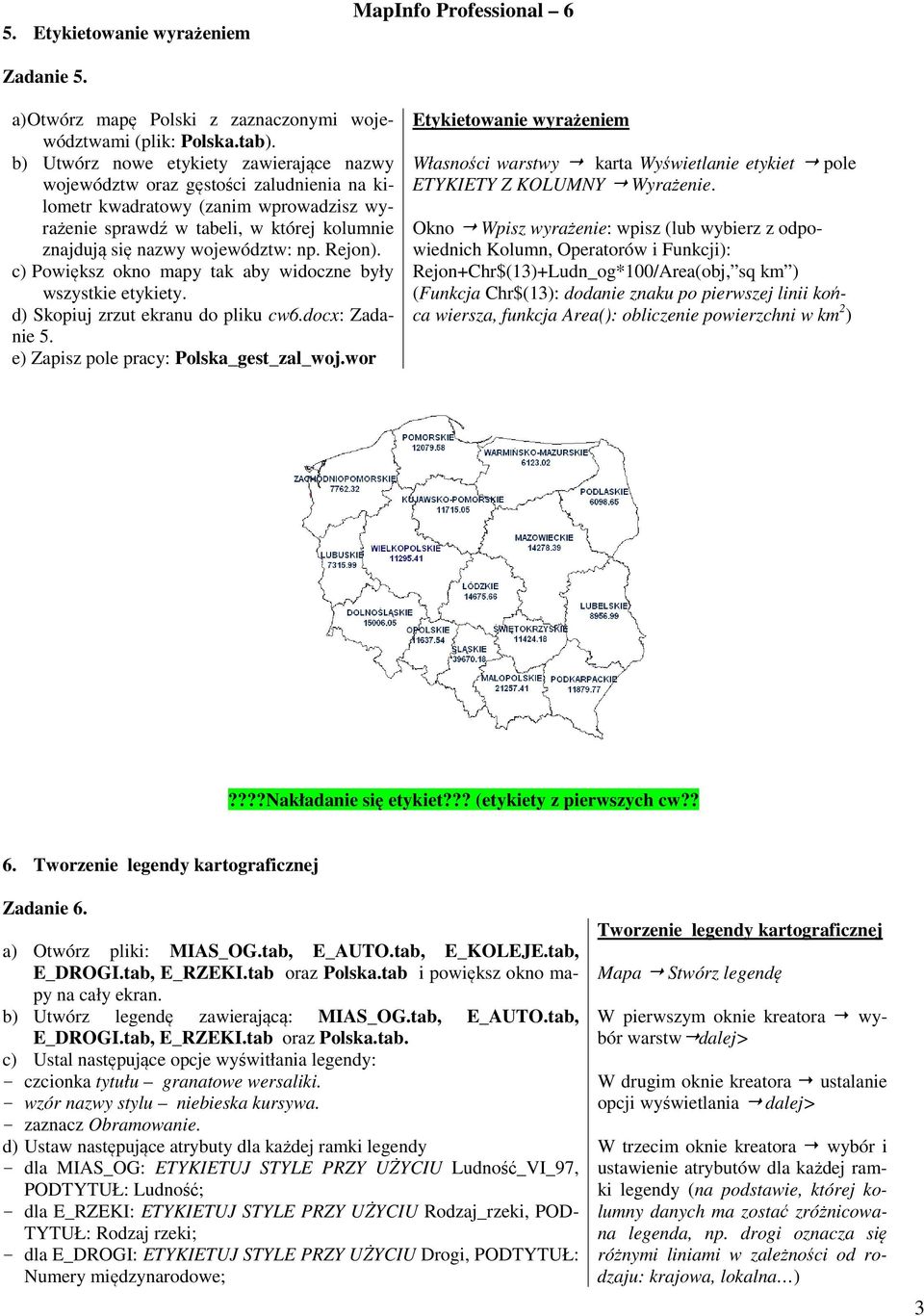

3 5. Etykietowanie wyrażeniem MapInfo Professional 6 Zadanie 5. a) Otwórz mapę Polski z zaznaczonymi województwami (plik: Polska.tab). b) Utwórz nowe etykiety zawierające nazwy województw oraz gęstości zaludnienia na kilometr kwadratowy (zanim wprowadzisz wyrażenie sprawdź w tabeli, w której kolumnie znajdują się nazwy województw: np. Rejon). c) Powiększ okno mapy tak aby widoczne były wszystkie etykiety. d) Skopiuj zrzut ekranu do pliku cw6.docx: Zadanie 5. e) Zapisz pole pracy: Polska_gest_zal_woj.wor Etykietowanie wyrażeniem Własności warstwy karta Wyświetlanie etykiet pole ETYKIETY Z KOLUMNY Wyrażenie. Okno Wpisz wyrażenie: wpisz (lub wybierz z odpowiednich Kolumn, Operatorów i Funkcji): Rejon+Chr$(13)+Ludn_og*100/Area(obj, sq km ) (Funkcja Chr$(13): dodanie znaku po pierwszej linii końca wiersza, funkcja Area(): obliczenie powierzchni w km 2 )????Nakładanie się etykiet??? (etykiety z pierwszych cw?? 6. Tworzenie legendy kartograficznej Zadanie 6. a) Otwórz pliki: MIAS_OG.tab, E_AUTO.tab, E_KOLEJE.tab, E_DROGI.tab, E_RZEKI.tab oraz Polska.tab i powiększ okno mapy na cały ekran. b) Utwórz legendę zawierającą: MIAS_OG.tab, E_AUTO.tab, E_DROGI.tab, E_RZEKI.tab oraz Polska.tab. c) Ustal następujące opcje wyświtłania legendy: - czcionka tytułu granatowe wersaliki. - wzór nazwy stylu niebieska kursywa. - zaznacz Obramowanie. d) Ustaw następujące atrybuty dla każdej ramki legendy - dla MIAS_OG: ETYKIETUJ STYLE PRZY UŻYCIU Ludność_VI_97, PODTYTUŁ: Ludność; - dla E_RZEKI: ETYKIETUJ STYLE PRZY UŻYCIU Rodzaj_rzeki, POD- TYTUŁ: Rodzaj rzeki; - dla E_DROGI: ETYKIETUJ STYLE PRZY UŻYCIU Drogi, PODTYTUŁ: Numery międzynarodowe; Tworzenie legendy kartograficznej Mapa Stwórz legendę W pierwszym oknie kreatora wybór warstwdalej> W drugim oknie kreatora ustalanie opcji wyświetlania dalej> W trzecim oknie kreatora wybór i ustawienie atrybutów dla każdej ramki legendy (na podstawie, której kolumny danych ma zostać zróżnicowana legenda, np. drogi oznacza się różnymi liniami w zależności od rodzaju: krajowa, lokalna ) 3

4 - dla E_AUTO: ETYKIETUJ STYLE PRZY UŻYCIU nr_międzynarodowe, PODTYTUŁ: Numery międzynarodowe; - dla ramki legendy Polska pozostawić <wzór nazwy stylu> e) Skopiuj zrzut ekranu do pliku cw6.docx: Zadanie Modyfikowanie legendy kartograficznej Zadanie 7. a) Dodaj do legendy ramkę E_KOLEJE, b) Zmień wyświetlanie legendy na poziome. c) W ramce MIAS_OG zmień: - Czcionkę tytułu na pogrubioną zieloną, - liczbę kolumn na 2. d) Usuń ramkę Polska. e) Skopiuj zrzut ekranu do pliku cw6.docx: Zadanie 7. Modyfikowanie legendy kartograficznej menu Legenda > Dodaj ramki menu Legenda > Odśwież modyfikacja jednej ramki podświetlić jedną ramkę legendy i wybrać menu Legenda > Własności Usuwanie ramki legendy kliknąć prawym przyciskiem myszy na ramce i wybrać Usuń Zadanie 8. Utwórz legendę dla Warszawy zgodnie z poniższym schematem. Skopiuj zrzut ekranu do pliku cw6.docx: Zadanie 8. 4

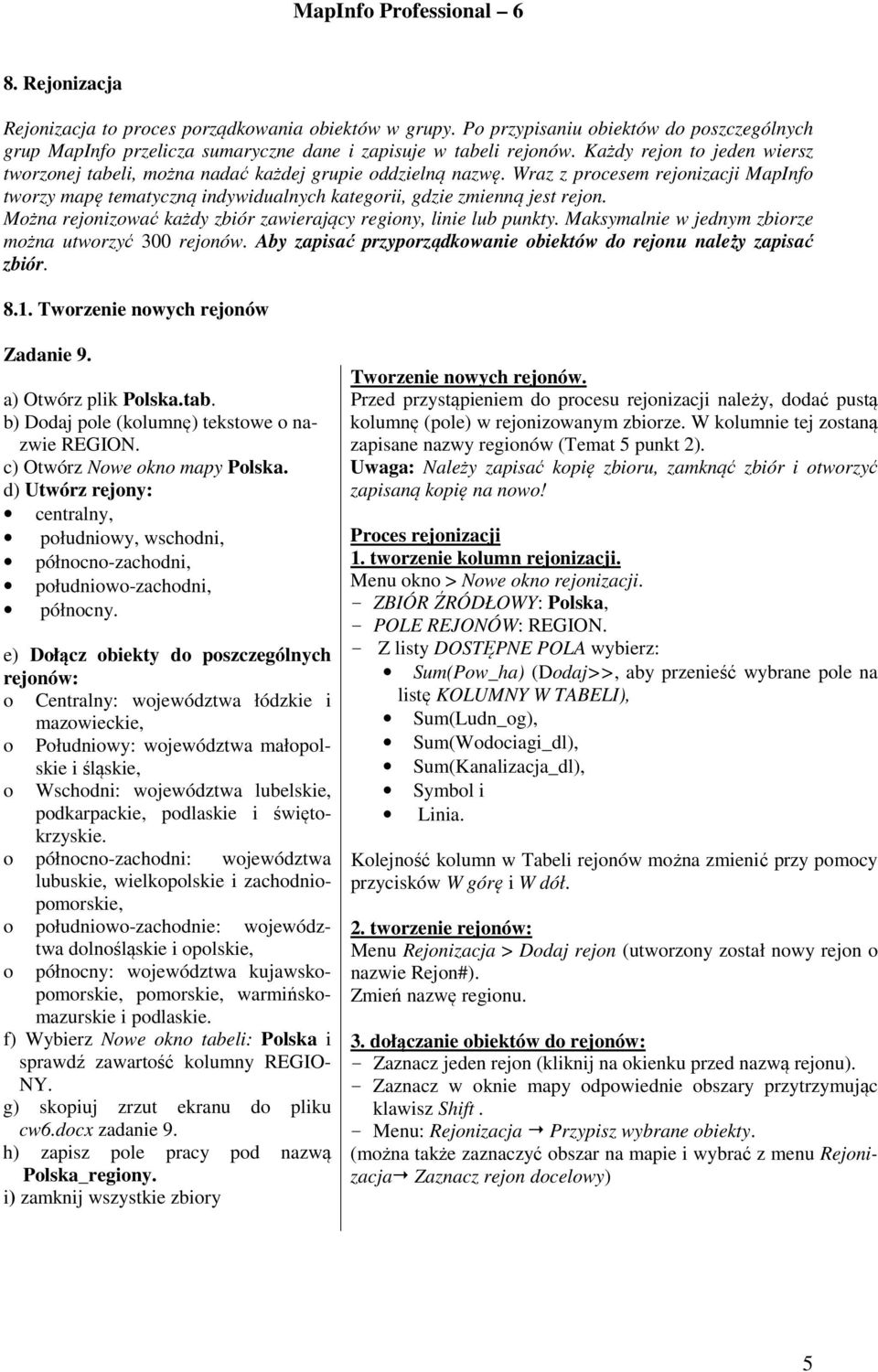

5 8. Rejonizacja Rejonizacja to proces porządkowania obiektów w grupy. Po przypisaniu obiektów do poszczególnych grup MapInfo przelicza sumaryczne dane i zapisuje w tabeli rejonów. Każdy rejon to jeden wiersz tworzonej tabeli, można nadać każdej grupie oddzielną nazwę. Wraz z procesem rejonizacji MapInfo tworzy mapę tematyczną indywidualnych kategorii, gdzie zmienną jest rejon. Można rejonizować każdy zbiór zawierający regiony, linie lub punkty. Maksymalnie w jednym zbiorze można utworzyć 300 rejonów. Aby zapisać przyporządkowanie obiektów do rejonu należy zapisać zbiór Tworzenie nowych rejonów Zadanie 9. a) Otwórz plik Polska.tab. b) Dodaj pole (kolumnę) tekstowe o nazwie REGION. c) Otwórz Nowe okno mapy Polska. d) Utwórz rejony: centralny, południowy, wschodni, północno-zachodni, południowo-zachodni, północny. e) Dołącz obiekty do poszczególnych rejonów: o Centralny: województwa łódzkie i mazowieckie, o Południowy: województwa małopolskie i śląskie, o Wschodni: województwa lubelskie, podkarpackie, podlaskie i świętokrzyskie. o północno-zachodni: województwa lubuskie, wielkopolskie i zachodniopomorskie, o południowo-zachodnie: wojewódz- o twa dolnośląskie i opolskie, północny: województwa kujawskopomorskie, pomorskie, warmińskomazurskie i podlaskie. f) Wybierz Nowe okno tabeli: Polska i sprawdź zawartość kolumny REGIO- NY. g) skopiuj zrzut ekranu do pliku cw6.docx zadanie 9. h) zapisz pole pracy pod nazwą Polska_regiony. i) zamknij wszystkie zbiory Tworzenie nowych rejonów. Przed przystąpieniem do procesu rejonizacji należy, dodać pustą kolumnę (pole) w rejonizowanym zbiorze. W kolumnie tej zostaną zapisane nazwy regionów (Temat 5 punkt 2). Uwaga: Należy zapisać kopię zbioru, zamknąć zbiór i otworzyć zapisaną kopię na nowo! Proces rejonizacji 1. tworzenie kolumn rejonizacji. Menu okno > Nowe okno rejonizacji. - ZBIÓR ŹRÓDŁOWY: Polska, - POLE REJONÓW: REGION. - Z listy DOSTĘPNE POLA wybierz: Sum(Pow_ha) (Dodaj>>, aby przenieść wybrane pole na listę KOLUMNY W TABELI), Sum(Ludn_og), Sum(Wodociagi_dl), Sum(Kanalizacja_dl), Symbol i Linia. Kolejność kolumn w Tabeli rejonów można zmienić przy pomocy przycisków W górę i W dół. 2. tworzenie rejonów: Menu Rejonizacja > Dodaj rejon (utworzony został nowy rejon o nazwie Rejon#). Zmień nazwę regionu. 3. dołączanie obiektów do rejonów: - Zaznacz jeden rejon (kliknij na okienku przed nazwą rejonu). - Zaznacz w oknie mapy odpowiednie obszary przytrzymując klawisz Shift. - Menu: Rejonizacja Przypisz wybrane obiekty. (można także zaznaczyć obszar na mapie i wybrać z menu Rejonizacja Zaznacz rejon docelowy) 5

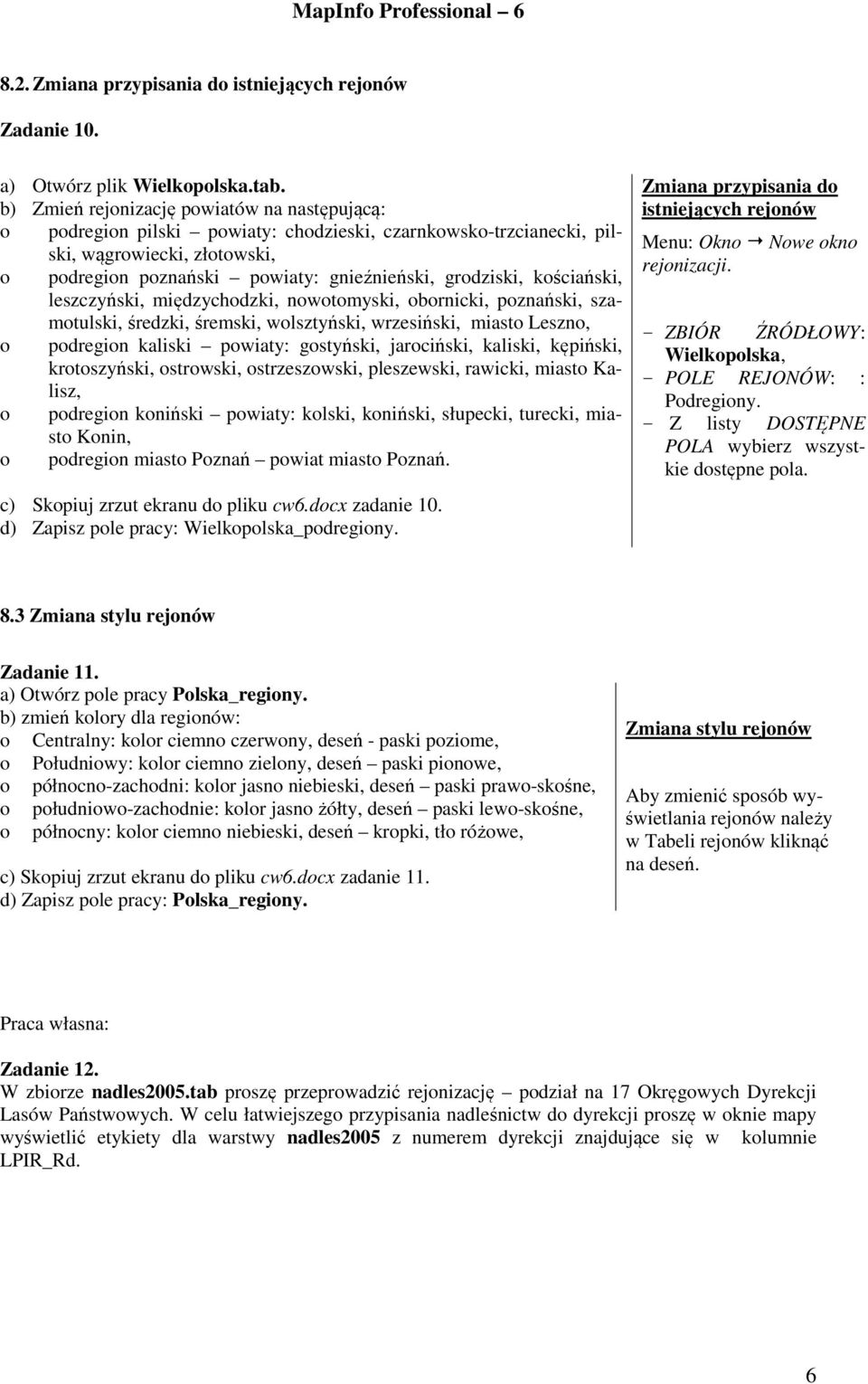

6 8.2. Zmiana przypisania do istniejących rejonów Zadanie 10. a) Otwórz plik Wielkopolska.tab. b) Zmień rejonizację powiatów na następującą: o podregion pilski powiaty: chodzieski, czarnkowsko-trzcianecki, pilski, wągrowiecki, złotowski, o podregion poznański powiaty: gnieźnieński, grodziski, kościański, leszczyński, międzychodzki, nowotomyski, obornicki, poznański, szamotulski, średzki, śremski, wolsztyński, wrzesiński, miasto Leszno, o podregion kaliski powiaty: gostyński, jarociński, kaliski, kępiński, krotoszyński, ostrowski, ostrzeszowski, pleszewski, rawicki, miasto Kalisz, o podregion koniński powiaty: kolski, koniński, słupecki, turecki, miasto Konin, o podregion miasto Poznań powiat miasto Poznań. c) Skopiuj zrzut ekranu do pliku cw6.docx zadanie 10. d) Zapisz pole pracy: Wielkopolska_podregiony. Zmiana przypisania do istniejących rejonów Menu: Okno Nowe okno rejonizacji. - ZBIÓR ŹRÓDŁOWY: Wielkopolska, - POLE REJONÓW: : Podregiony. - Z listy DOSTĘPNE POLA wybierz wszystkie dostępne pola. 8.3 Zmiana stylu rejonów Zadanie 11. a) Otwórz pole pracy Polska_regiony. b) zmień kolory dla regionów: o Centralny: kolor ciemno czerwony, deseń - paski poziome, o Południowy: kolor ciemno zielony, deseń paski pionowe, o północno-zachodni: kolor jasno niebieski, deseń paski prawo-skośne, o południowo-zachodnie: kolor jasno żółty, deseń paski lewo-skośne, o północny: kolor ciemno niebieski, deseń kropki, tło różowe, c) Skopiuj zrzut ekranu do pliku cw6.docx zadanie 11. d) Zapisz pole pracy: Polska_regiony. Zmiana stylu rejonów Aby zmienić sposób wyświetlania rejonów należy w Tabeli rejonów kliknąć na deseń. Praca własna: Zadanie 12. W zbiorze nadles2005.tab proszę przeprowadzić rejonizację podział na 17 Okręgowych Dyrekcji Lasów Państwowych. W celu łatwiejszego przypisania nadleśnictw do dyrekcji proszę w oknie mapy wyświetlić etykiety dla warstwy nadles2005 z numerem dyrekcji znajdujące się w kolumnie LPIR_Rd. 6
