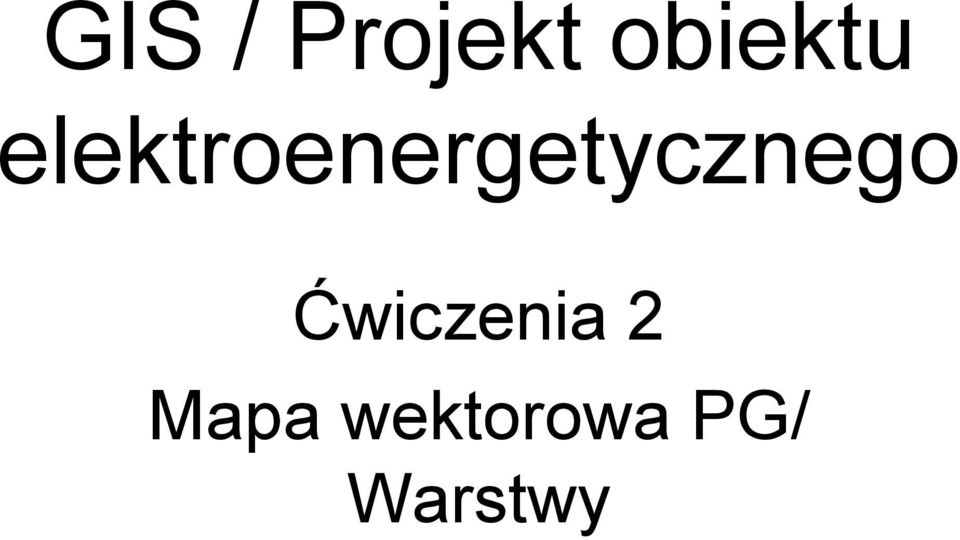

1 GIS / Projekt obiektu elektroenergetycznego Ćwiczenia 2 Mapa wektorowa PG/ Warstwy

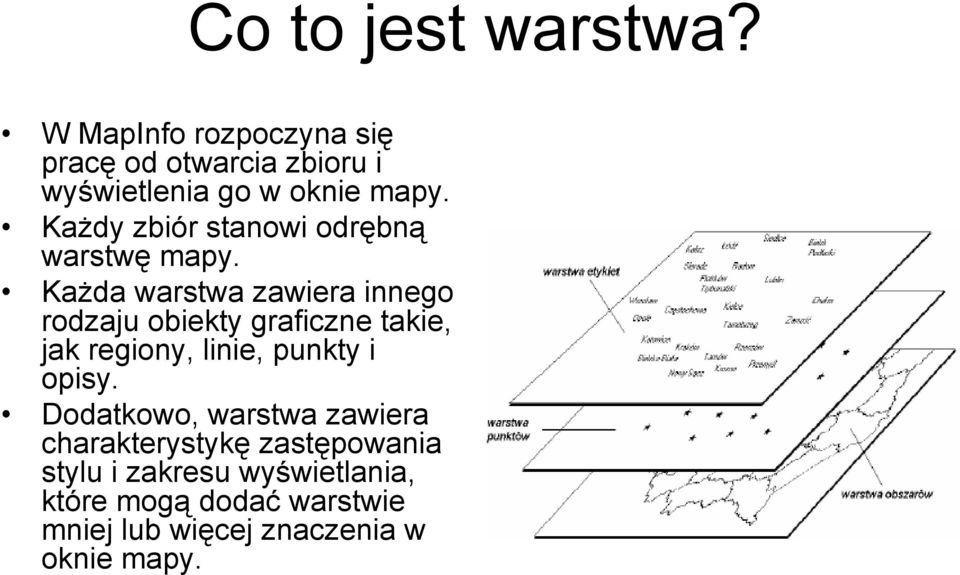

2 Co to jest warstwa? W MapInfo rozpoczyna się pracę od otwarcia zbioru i wyświetlenia go w oknie mapy. Każdy zbiór stanowi odrębną warstwę mapy. Każda warstwa zawiera innego rodzaju obiekty graficzne takie, jak regiony, linie, punkty i opisy. Dodatkowo, warstwa zawiera charakterystykę zastępowania stylu i zakresu wyświetlania, które mogą dodać warstwie mniej lub więcej znaczenia w oknie mapy.

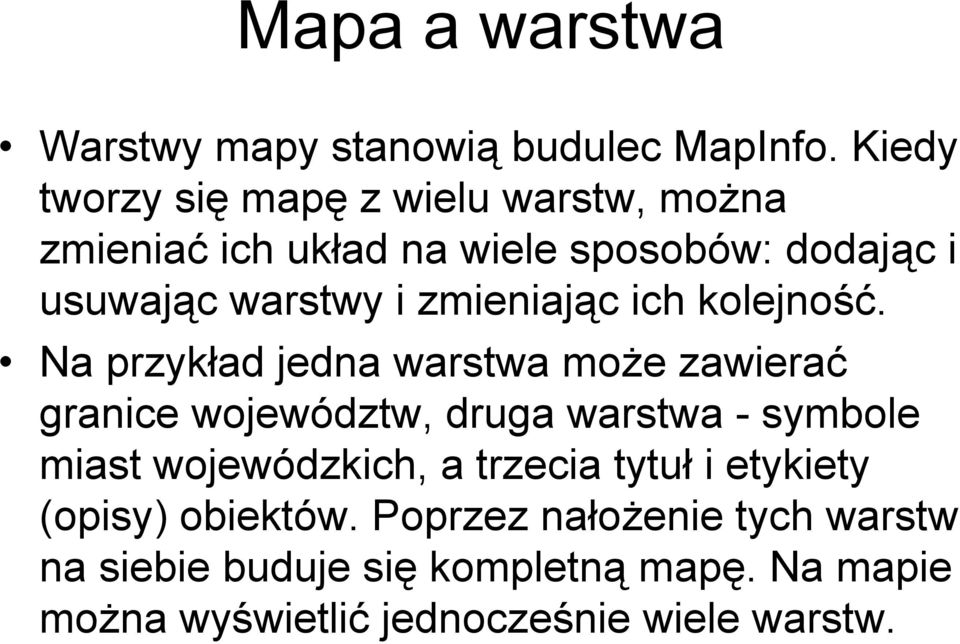

3 Mapa a warstwa Warstwy mapy stanowią budulec MapInfo. Kiedy tworzy się mapę z wielu warstw, można zmieniać ich układ na wiele sposobów: dodając i usuwając warstwy i zmieniając ich kolejność. Na przykład jedna warstwa może zawierać granice województw, druga warstwa - symbole miast wojewódzkich, a trzecia tytuł i etykiety (opisy) obiektów. Poprzez nałożenie tych warstw na siebie buduje się kompletną mapę. Na mapie można wyświetlić jednocześnie wiele warstw.

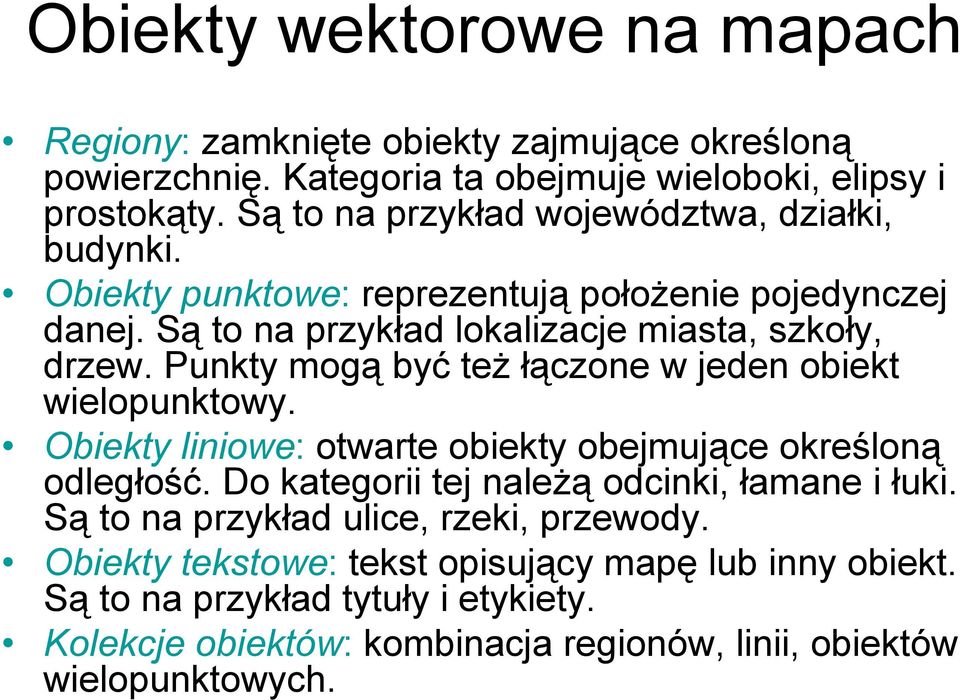

4 Obiekty wektorowe na mapach Regiony: zamknięte obiekty zajmujące określoną powierzchnię. Kategoria ta obejmuje wieloboki, elipsy i prostokąty. Są to na przykład województwa, działki, budynki. Obiekty punktowe: reprezentują położenie pojedynczej danej. Są to na przykład lokalizacje miasta, szkoły, drzew. Punkty mogą być też łączone w jeden obiekt wielopunktowy. Obiekty liniowe: otwarte obiekty obejmujące określoną odległość. Do kategorii tej należą odcinki, łamane i łuki. Są to na przykład ulice, rzeki, przewody. Obiekty tekstowe: tekst opisujący mapę lub inny obiekt. Są to na przykład tytuły i etykiety. Kolekcje obiektów: kombinacja regionów, linii, obiektów wielopunktowych.

Punkty mogą być też łączone w jeden obiekt wielopunktowy. Obiekty liniowe: otwarte obiekty obejmujące określoną odległość. Do kategorii tej należą odcinki, łamane i łuki.

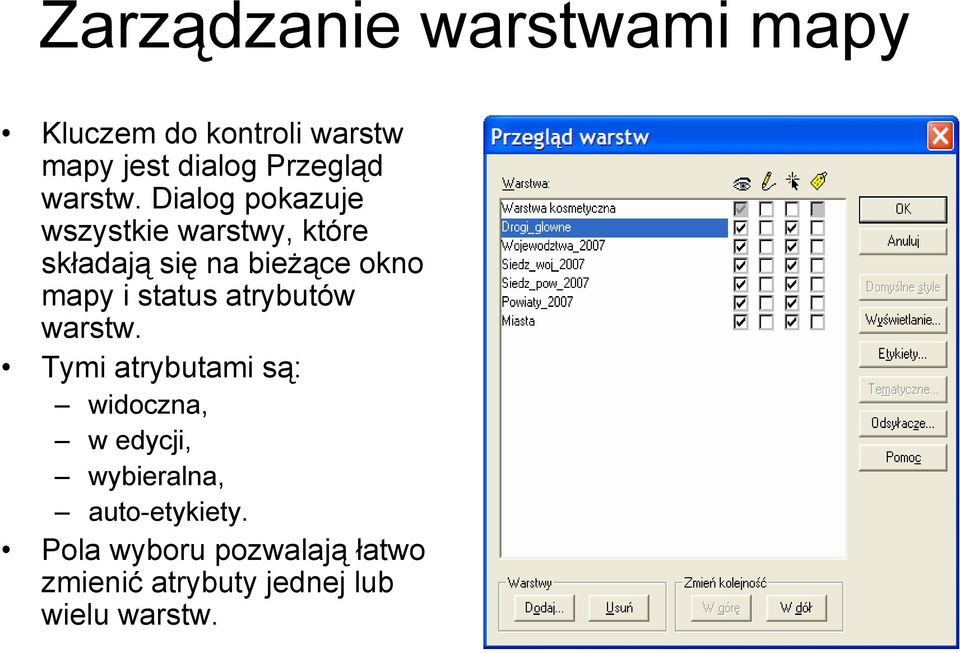

5 Zarządzanie warstwami mapy Kluczem do kontroli warstw mapy jest dialog Przegląd warstw. Dialog pokazuje wszystkie warstwy, które składają się na bieżące okno mapy i status atrybutów warstw. Tymi atrybutami są: widoczna, w edycji, wybieralna, auto-etykiety. Pola wyboru pozwalają łatwo zmienić atrybuty jednej lub wielu warstw.

Dialog pokazuje wszystkie warstwy, które składają się na bieżące okno mapy i

6 Warstwa kosmetyczna Każde okno mapy w MapInfo ma Warstwę kosmetyczną. Można pomyśleć o warstwie kosmetycznej jako o przejrzystej folii, która leży na wierzchu wszystkich innych warstw mapy. Warstwa ta zawiera etykiety obiektów z różnych warstw, tytuły i inne obiekty graficzne, które tworzone są w trakcie sesji pracy. Warstwa kosmetyczna jest zawsze wierzchnią warstwą mapy. Nie można jej usunąć, ani zmienić jej położenia.

7 Rysowanie obiektów w warstwie kosmetycznej Aby określić Warstwę kosmetyczną jako wybieralną i w edycji: Wybierz Mapa > Przegląd warstw (CTRL-L) W dialogu Przegląd warstw wybierz Warstwę kosmetyczną i z prawej strony okna zaznacz kratki Wybieralna i/lub W edycji. Wybierz W edycji jeśli chcesz zmieniać istniejące lub rysować nowe obiekty w Warstwie kosmetycznej; Wybierz Wybieralna jeśli chcesz wybierać z niej obiekty. Kliknij OK aby zapisać ustawienia. UWAGA: Obiekty stworzone w Warstwie kosmetycznej nie są zachowywane przy zamykaniu okna mapy. Musisz przepisać je do zbioru (istniejącego lub nowego).

Wybierz W edycji jeśli chcesz zmieniać istniejące lub rysować nowe obiekty w Warstwie kosmetycznej; Wybierz Wybieralna jeśli chcesz wybierać z niej

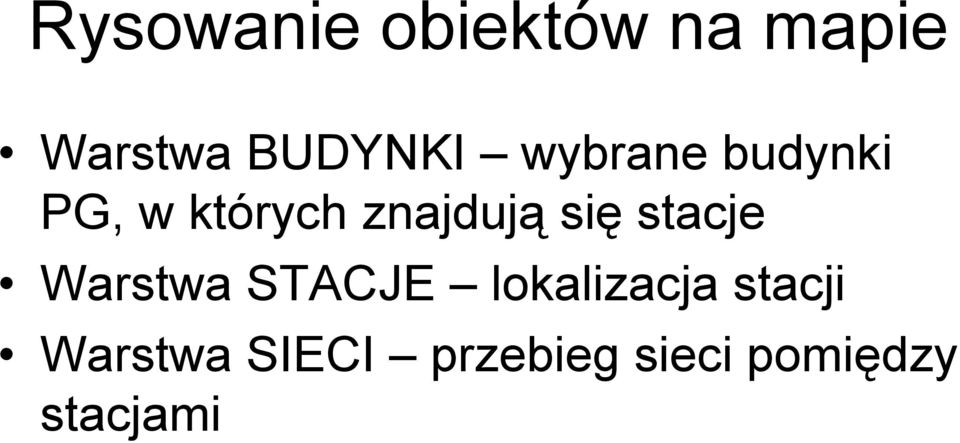

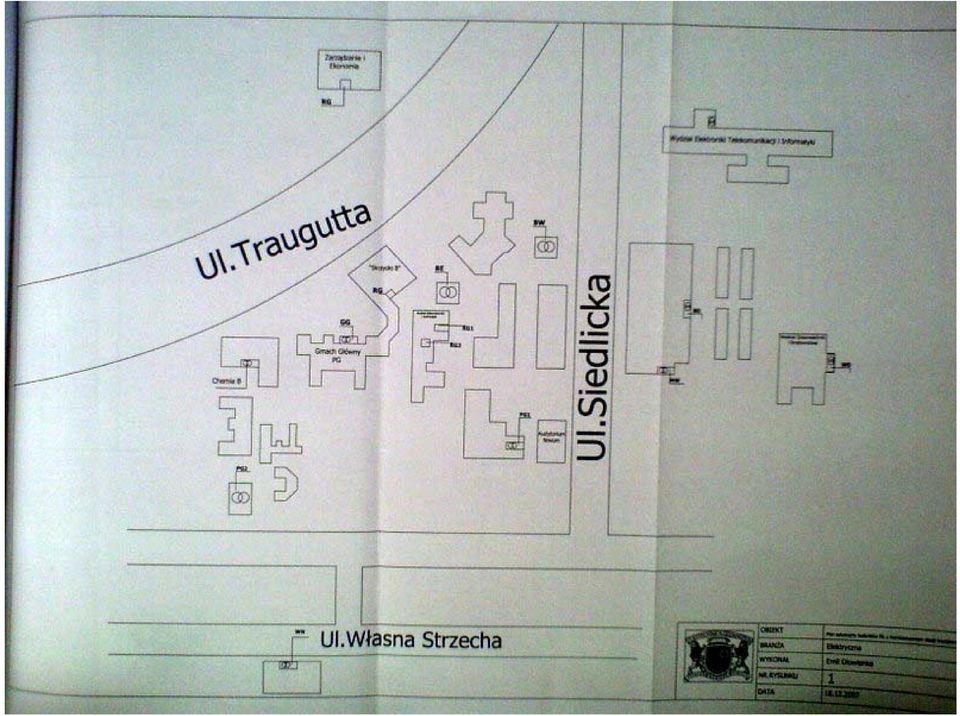

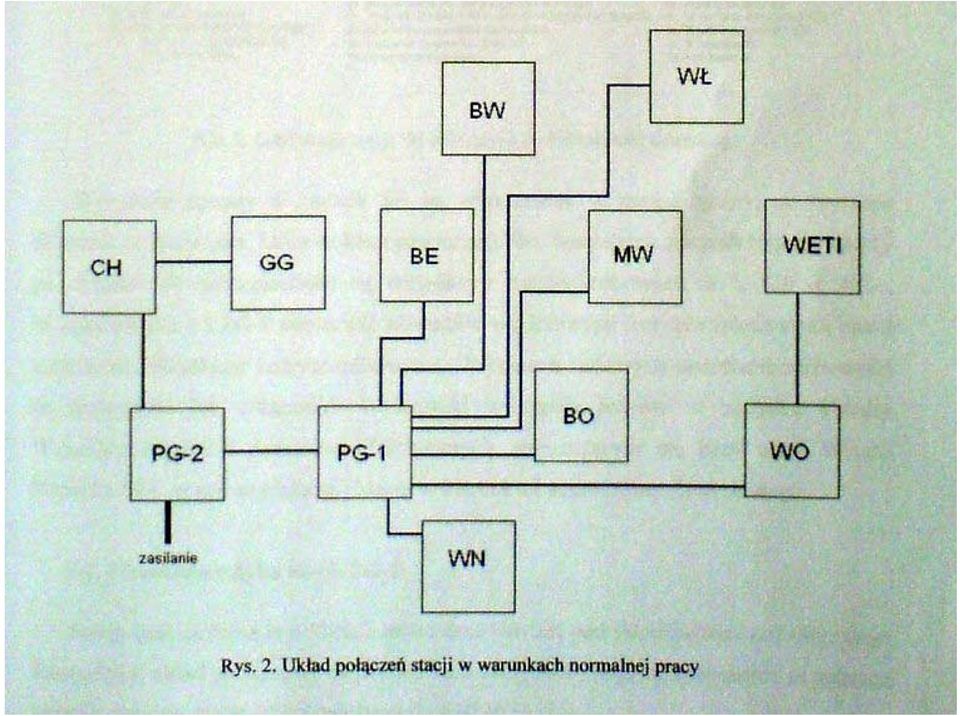

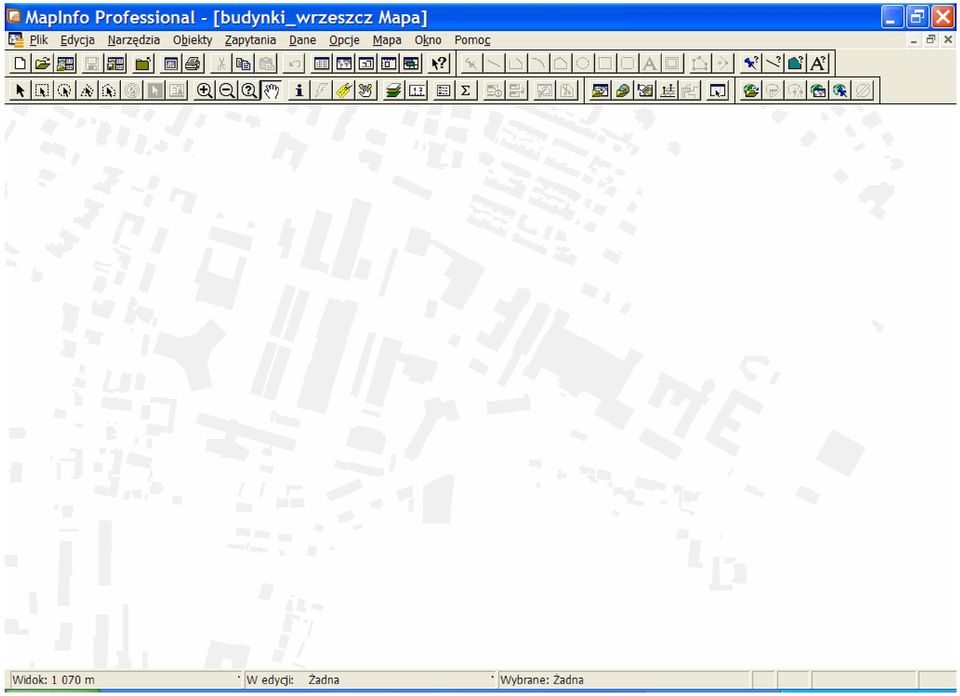

8 Rysowanie obiektów na mapie Warstwa BUDYNKI wybrane budynki PG, w których znajdują się stacje Warstwa STACJE lokalizacja stacji Warstwa SIECI przebieg sieci pomiędzy stacjami

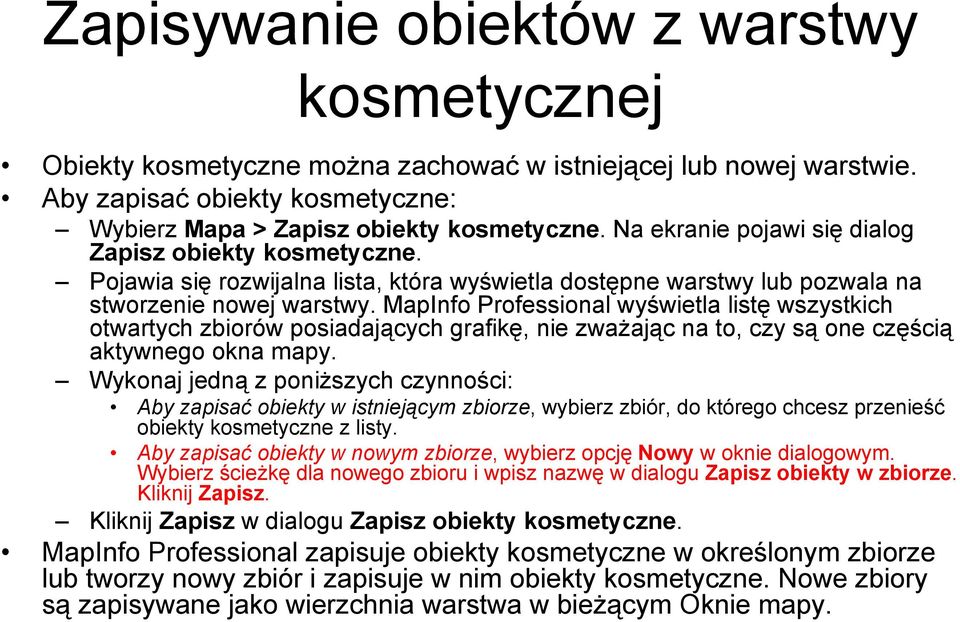

12 Zapisywanie obiektów z warstwy kosmetycznej Obiekty kosmetyczne można zachować w istniejącej lub nowej warstwie. Aby zapisać obiekty kosmetyczne: Wybierz Mapa > Zapisz obiekty kosmetyczne. Na ekranie pojawi się dialog Zapisz obiekty kosmetyczne. Pojawia się rozwijalna lista, która wyświetla dostępne warstwy lub pozwala na stworzenie nowej warstwy. MapInfo Professional wyświetla listę wszystkich otwartych zbiorów posiadających grafikę, nie zważając na to, czy są one częścią aktywnego okna mapy. Wykonaj jedną z poniższych czynności: Aby zapisać obiekty w istniejącym zbiorze, wybierz zbiór, do którego chcesz przenieść obiekty kosmetyczne z listy. Aby zapisać obiekty w nowym zbiorze, wybierz opcję Nowy w oknie dialogowym. Wybierz ścieżkę dla nowego zbioru i wpisz nazwę w dialogu Zapisz obiekty w zbiorze. Kliknij Zapisz. Kliknij Zapisz w dialogu Zapisz obiekty kosmetyczne. MapInfo Professional zapisuje obiekty kosmetyczne w określonym zbiorze lub tworzy nowy zbiór i zapisuje w nim obiekty kosmetyczne. Nowe zbiory są zapisywane jako wierzchnia warstwa w bieżącym Oknie mapy.

MapInfo Professional wyświetla listę wszystkich otwartych zbiorów posiadających grafikę, nie zważając na to, czy są one częścią aktywnego okna mapy.
