1 CERBEX Sp. z o.o KROSNO, UL. LWOWSKA 14 PROJEKT NR: CX/41/B/11 EGZ. /4 Inwestor: Miasto Gorlice Gorlice; ul. Rynek 2 Obiekt: Miejskie Przedszkole Nr Gorlice; ul. Krakowska 11 Temat: Branża projektu: Faza projektu: Dostosowanie budynku Miejskiego Przedszkola Nr 5 przy ul. Krakowskiej w Gorlicach do wymogów przeciwpożarowych wydzielenia przeciwpożarowe Ogólnobudowlana i zabezpieczenia p.poż. Projekt budowlano-wykonawczy mgr inż.arch. Leszek Hynda (upr. Nr UAN.I-834/A-120/85) mgr inż. Robert Kusek (upr. Nr UAN /93) Sprawdził: mgr inż.arch. Dorota Fiega (upr. Nr GPA /94) Zatwierdził: mgr inż. Wacław Kozubal projektowanie instalowanie serwis systemy sygnalizacji pożaru stałe urządzenia gaśnicze klapy dymowe drzwi przeciwpożarowe i antywłamaniowe systemy antywłamaniowe okablowanie strukturalne telewizja dozorowa CCTV autoryzacje: POLON - ALFA, MERCOR, CERBERUS, GE INTERLOGIX, BOSCH, AMP, 3M rzeczoznawca p. poż. Nr 389/99 koncesja MSWiA Nr L-0230/04 System Jakości ISO 9001 ul Lwowska 14 tel. (0-13) NIP KROSNO fax. (0-13) REGON Bank: PEKAO S.A. I Oddział Krosno cerbex@cerbex.pl KRS Nr:

2 SPIS ZAWARTOŚCI: A. CZĘŚĆ OPISOWA str PODSTAWA OPRACOWANIA str DANE OGÓLNE str OPIS STANU ISTNIEJĄCEGO str OPIS STANU PROJEKTOWANEGO str PRZYSTOSOWANIE GŁÓWNEJ KLATKI SCHODOWEJ DO WYMAGAŃ 256 ROZPORZĄDZENIA MI [1.10.] str WYDZIELENIE PRZECIWPOŻAROWE GŁÓWNEJ KLATKI SCHODOWEJ str ODDYMIANIE GŁÓWNEJ KLATKI SCHODOWEJ str OBUDOWA KORYTARZA NA PARTERZE W KLASIE REI 60 Z DRZWIAMI EI 30 NA ODCINKU DO WYJŚCIA Z GŁÓWNEJ KLATKI SCHODOWEJ DO WYJŚCIA W ŚCIANIE WSCHODNIEJ BUDYNKU str WYKONANIE WYJŚĆ EWAKUACYJNYCH Z SAL ZABAW NA PARTERZE BEZPOŚREDNIO NA OTWARTĄ PRZESTRZEŃstr PRZEBUDOWA DRZWI STANOWIĄCYCH WYJŚCIA NA DROGI EWAKUACYJNE Z SALI 014 i Z SALI 110 str PRZEBUDOWA WIATROŁAPU WEJŚCIA GŁÓWNEGO str WYDZIELENIE PIWNICY OD POZOSTAŁEJ CZĘŚCI BUDYNKU str WYPOSAŻENIE DRÓG EWAKUACJI W AWARYJNE OŚWIETLENIE EWAKUACYJNE str WYMIANA ŚCIANEK DZIAŁOWYCH WYKONANYCH Z ELEMENTÓW DREWNOPOCHODNYCH NA ŚCIANKI SPEŁNIAJĄCE WARUNEK NIEROZPRZESTRZENIANIA OGNIA I POSIADAJĄCE KLASĘ ODPORNOŚCI OGNIOWEJ EI 15 str ZASTĄPIENIE ŁATWO ZAPALNYCH WYKŁADZIN PODŁOGOWYCH NA WYKŁADZINY TRUNDO ZAPALNE POSIADAJĄCE WYMAGANĄ KLASYFIKACJĘ W ZAKRESIE REAKCJI NA OGIEŃ str WYKONANIE WEJŚCIA REWIZYJNEGO W PRZESTRZEŃ DACHU str DANE MATERIAŁOWE str UWAGI I ZALECENIA WYKONAWCZE str WYMAGANIA P.POŻAROWE str B. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA str.16 20

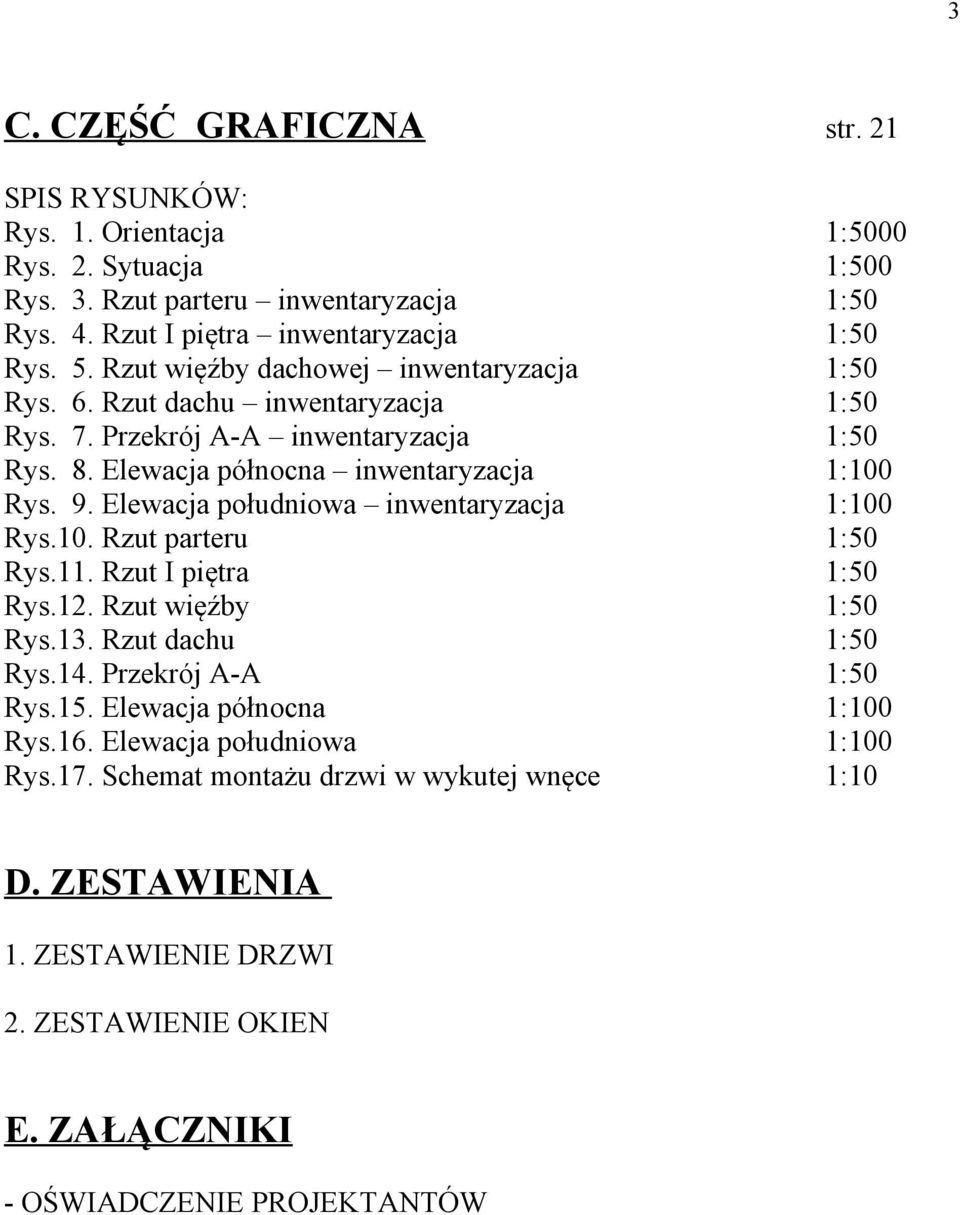

3 3 C. CZĘŚĆ GRAFICZNA str. 21 SPIS RYSUNKÓW: Rys. 1. Orientacja 1:5000 Rys. 2. Sytuacja 1:500 Rys. 3. Rzut parteru inwentaryzacja 1:50 Rys. 4. Rzut I piętra inwentaryzacja 1:50 Rys. 5. Rzut więźby dachowej inwentaryzacja 1:50 Rys. 6. Rzut dachu inwentaryzacja 1:50 Rys. 7. Przekrój A-A inwentaryzacja 1:50 Rys. 8. Elewacja północna inwentaryzacja 1:100 Rys. 9. Elewacja południowa inwentaryzacja 1:100 Rys.10. Rzut parteru 1:50 Rys.11. Rzut I piętra 1:50 Rys.12. Rzut więźby 1:50 Rys.13. Rzut dachu 1:50 Rys.14. Przekrój A-A 1:50 Rys.15. Elewacja północna 1:100 Rys.16. Elewacja południowa 1:100 Rys.17. Schemat montażu drzwi w wykutej wnęce 1:10 D. ZESTAWIENIA 1. ZESTAWIENIE DRZWI 2. ZESTAWIENIE OKIEN E. ZAŁĄCZNIKI - OŚWIADCZENIE PROJEKTANTÓW

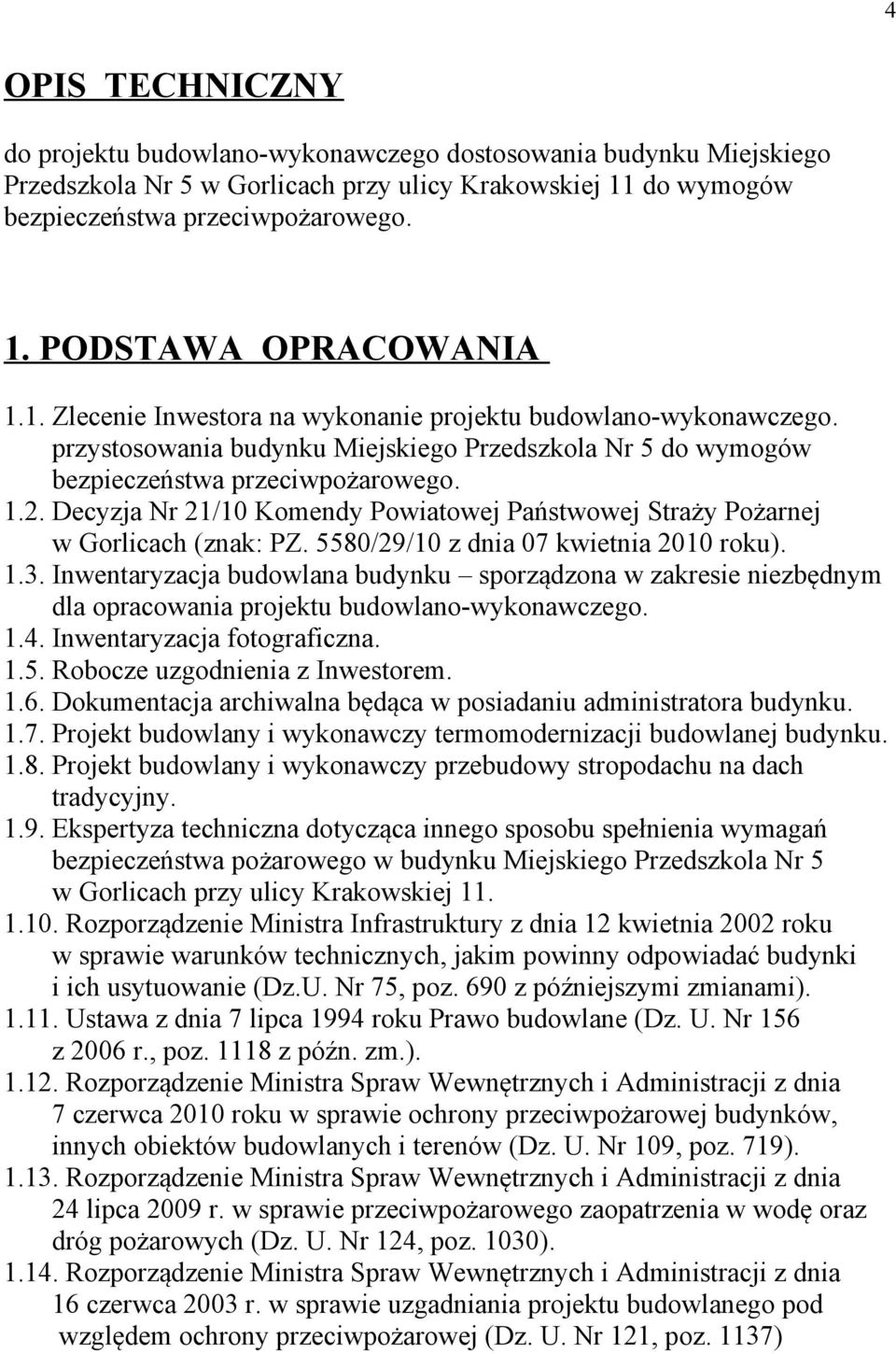

4 4 OPIS TECHNICZNY do projektu budowlano-wykonawczego dostosowania budynku Miejskiego Przedszkola Nr 5 w Gorlicach przy ulicy Krakowskiej 11 do wymogów bezpieczeństwa przeciwpożarowego. 1. PODSTAWA OPRACOWANIA 1.1. Zlecenie Inwestora na wykonanie projektu budowlano-wykonawczego. przystosowania budynku Miejskiego Przedszkola Nr 5 do wymogów bezpieczeństwa przeciwpożarowego Decyzja Nr 21/10 Komendy Powiatowej Państwowej Straży Pożarnej w Gorlicach (znak: PZ. 5580/29/10 z dnia 07 kwietnia 2010 roku) Inwentaryzacja budowlana budynku sporządzona w zakresie niezbędnym dla opracowania projektu budowlano-wykonawczego Inwentaryzacja fotograficzna Robocze uzgodnienia z Inwestorem Dokumentacja archiwalna będąca w posiadaniu administratora budynku Projekt budowlany i wykonawczy termomodernizacji budowlanej budynku Projekt budowlany i wykonawczy przebudowy stropodachu na dach tradycyjny Ekspertyza techniczna dotycząca innego sposobu spełnienia wymagań bezpieczeństwa pożarowego w budynku Miejskiego Przedszkola Nr 5 w Gorlicach przy ulicy Krakowskiej Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690 z późniejszymi zmianami) Ustawa z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. Nr 156 z 2006 r., poz z późn. zm.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137)

5 5 2. DANE OGÓLNE 2.1. INWESTOR: MIASTO GORLICE ul. Rynek GORLICE 2.2. OBIEKT: Budynek budynku Miejskiego Przedszkola Nr 5 w Gorlicach LOKALIZACJA: Budynek położony przy ulicy Krakowskiej 11 w Gorlicach. 3. OPIS STANU ISTNIEJĄCEGO Budynek Miejskiego Przedszkola Nr 5 przy ulicy Krakowskiej 11 w Gorlicach wybudowany został w obrębie osiedla mieszkaniowego wielorodzinnego położonego między ulicami Mikołaja Kopernika, Krakowską i Słoneczną. Budowę przedszkola rozpoczęto na początku lat siedemdziesiątych dwudziestego wieku. Do budynku przylega od strony południowej taras ziemny, dostępny z dwóch dużych sal zajęć położonych na parterze przedszkola. Budynek przedszkola o dwóch kondygnacjach nadziemnych jedynie w części wschodniej podpiwniczony. Pod pozostałą nie podpiwniczoną częścią budynku znajdują się kanały instalacyjne c.o. Do kanałów prowadzą wejścia z pomieszczeń piwnicznych. Budynek przedszkola o bryle zwartej opartej na rzucie regularnego prostokąta. Budynek przedszkola wybudowany w technologii tradycyjnej murowany. Główne wejście do przedszkola wyposażone w wiatrołap znajduje się we frontowej elewacji północnej. Budynek posiada dwie wewnętrzne klatki schodowe, w tym jedną gospodarczą w sąsiedztwie kuchni. Klatka gospodarcza prowadzi również do poziomu piwnic.

6 6 W pomieszczeniach piwnicznych znajdują się magazyny żywności, wymiennikownia oraz pomieszczenia gospodarcze. W budynku przedszkola jest pięć dużych Sal zabaw: - na parterze położone są dwie Sale, - na piętrze trzy Sale. Ściany zewnętrzne budynku przedszkola murowane: - ściany zewnętrzne piwnic grubości 42 i 55 cm, z cegły pełnej, - ściany parteru i piętra grubości 42 i 55 cm, z cegły ceramicznej kratówki. Stropy budynku prefabrykowane typu DZ-3. Budynek pierwotnie przekryty był stropodachem płaskim z niewentylowaną pustką powietrzną. W miejsce istniejącego stropodachu dwuspadowego w bieżącym roku wykonano dach kopertowy o tradycyjnej konstrukcji drewnianej i kącie nachylenia połaci 20. Pokrycie dachu wykonane zostało z blachy dachówkowej. Dane ogólne budynku: Powierzchnia zabudowy budynkiem: 384,78 m 2 Powierzchnia całkowita: 927,36 m 2 Powierzchnia użytkowa: 630,20 m 2 Kubatura: 2672,50 m 3 Ilość kondygnacji nadziemnych: 2 WYPOSAZENIE BUDYNKU PRZEDSZKOLA W INSTALACJE Budynek wyposażony jest w następujące instalacje: - instalację wodno-kanalizacyjną, - centralnego ogrzewania (CO), - ciepłej wody użytkowej, - hydrantów wewnętrznych DN 25, - wentylacji grawitacyjnej pomieszczeń, - wentylacji mechanicznej wywiewnej z kuchni - elektryczną, - gazową, - odgromową. - teletechniczną, - instalację deszczową.

7 7 4. OPIS STANU PROJEKTOWANEGO Zgodnie ze sporządzoną przez Rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych mgr inż. Wacława Kozubala i Rzeczoznawcę budowlanego mgr inż. Oktawiana Woźniaka Ekspertyzą Techniczną dotyczącą innego sposobu spełnienia wymagań bezpieczeństwa pożarowego w budynku Miejskiego Przedszkola Nr 5 w Gorlicach, ul. Krakowska 11, wymagane jest wykonanie następujących robót budowlanych: - przystosowanie głównej klatki schodowej do wymagań 256 Rozporządzenia Ministra Infrastruktury [1.10.], - wykonanie wyjść ewakuacyjnych z sal zabaw na parterze bezpośrednio na otwartą przestrzeń, - przebudowa drzwi stanowiących wyjścia na drogi ewakuacyjne z sali 014 i z sali 110, - przebudowa wiatrołapu wejścia głównego, - wydzielenie piwnicy od pozostałej części budynku, - wyposażenia dróg ewakuacji (główna klatka schodowa, korytarze na parterze i piętrze) w awaryjne oświetlenie ewakuacyjne, spełniające wymagania stosownych norm PN-EN, - wymiana ścianek działowych wykonanych z elementów drewnopochodnych na ścianki spełniające warunek nierozprzestrzeniania ognia i posiadające klasę odporności ogniowej EI 15, - zastąpienie łatwo zapalnych wykładzin podłogowych na wykładziny trudno zapalne posiadające wymaganą klasyfikację w zakresie reakcji na ogień, - wyposażenie budynku przedszkola w adresowalny system sygnalizacji pożarowej, zapewniający całkowitą ochronę obiektu PRZYSTOSOWANIE GŁÓWNEJ KLATKI SCHODOWEJ DO WYMAGAŃ 256 ROZPORZĄDZENIA MI [1.10.] WYDZIELENIE PRZECIWPOŻAROWE GŁÓWNEJ KLATKI SCHODOWEJ Ściany głównej klatki schodowej wykonane są z cegły ceramicznej i spełniają wymagany warunek odporności ogniowej REI 60. Zgodnie z w/w Ekspertyzą Techniczną... zaprojektowano wydzielenie przestrzeni klatki schodowej dodatkowymi ściankami o odporności ogniowej REI 60 oraz wymknięcie drzwiami o odporności ogniowej EI 30. Montaż drzwi pożarowych wymaga wykonania nowych szpalet drzwiowych. UWAGA: Wszystkie drzwi przeciwpożarowe wyposażyć w samozamykacze.

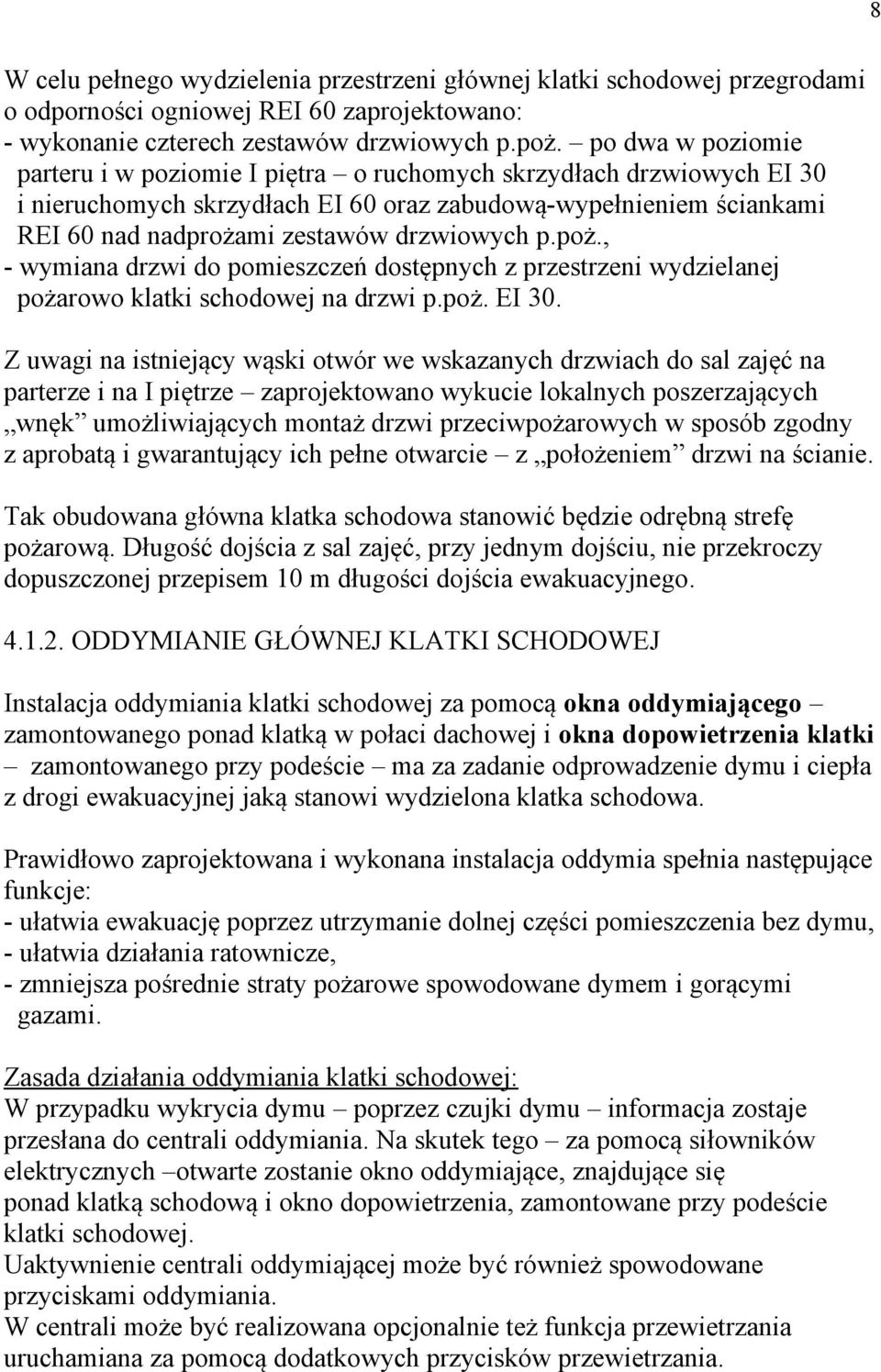

8 8 W celu pełnego wydzielenia przestrzeni głównej klatki schodowej przegrodami o odporności ogniowej REI 60 zaprojektowano: - wykonanie czterech zestawów drzwiowych p.poż. po dwa w poziomie parteru i w poziomie I piętra o ruchomych skrzydłach drzwiowych EI 30 i nieruchomych skrzydłach EI 60 oraz zabudową-wypełnieniem ściankami REI 60 nad nadprożami zestawów drzwiowych p.poż., - wymiana drzwi do pomieszczeń dostępnych z przestrzeni wydzielanej pożarowo klatki schodowej na drzwi p.poż. EI 30. Z uwagi na istniejący wąski otwór we wskazanych drzwiach do sal zajęć na parterze i na I piętrze zaprojektowano wykucie lokalnych poszerzających wnęk umożliwiających montaż drzwi przeciwpożarowych w sposób zgodny z aprobatą i gwarantujący ich pełne otwarcie z położeniem drzwi na ścianie. Tak obudowana główna klatka schodowa stanowić będzie odrębną strefę pożarową. Długość dojścia z sal zajęć, przy jednym dojściu, nie przekroczy dopuszczonej przepisem 10 m długości dojścia ewakuacyjnego ODDYMIANIE GŁÓWNEJ KLATKI SCHODOWEJ Instalacja oddymiania klatki schodowej za pomocą okna oddymiającego zamontowanego ponad klatką w połaci dachowej i okna dopowietrzenia klatki zamontowanego przy podeście ma za zadanie odprowadzenie dymu i ciepła z drogi ewakuacyjnej jaką stanowi wydzielona klatka schodowa. Prawidłowo zaprojektowana i wykonana instalacja oddymia spełnia następujące funkcje: - ułatwia ewakuację poprzez utrzymanie dolnej części pomieszczenia bez dymu, - ułatwia działania ratownicze, - zmniejsza pośrednie straty pożarowe spowodowane dymem i gorącymi gazami. Zasada działania oddymiania klatki schodowej: W przypadku wykrycia dymu poprzez czujki dymu informacja zostaje przesłana do centrali oddymiania. Na skutek tego za pomocą siłowników elektrycznych otwarte zostanie okno oddymiające, znajdujące się ponad klatką schodową i okno dopowietrzenia, zamontowane przy podeście klatki schodowej. Uaktywnienie centrali oddymiającej może być również spowodowane przyciskami oddymiania. W centrali może być realizowana opcjonalnie też funkcja przewietrzania uruchamiana za pomocą dodatkowych przycisków przewietrzania.

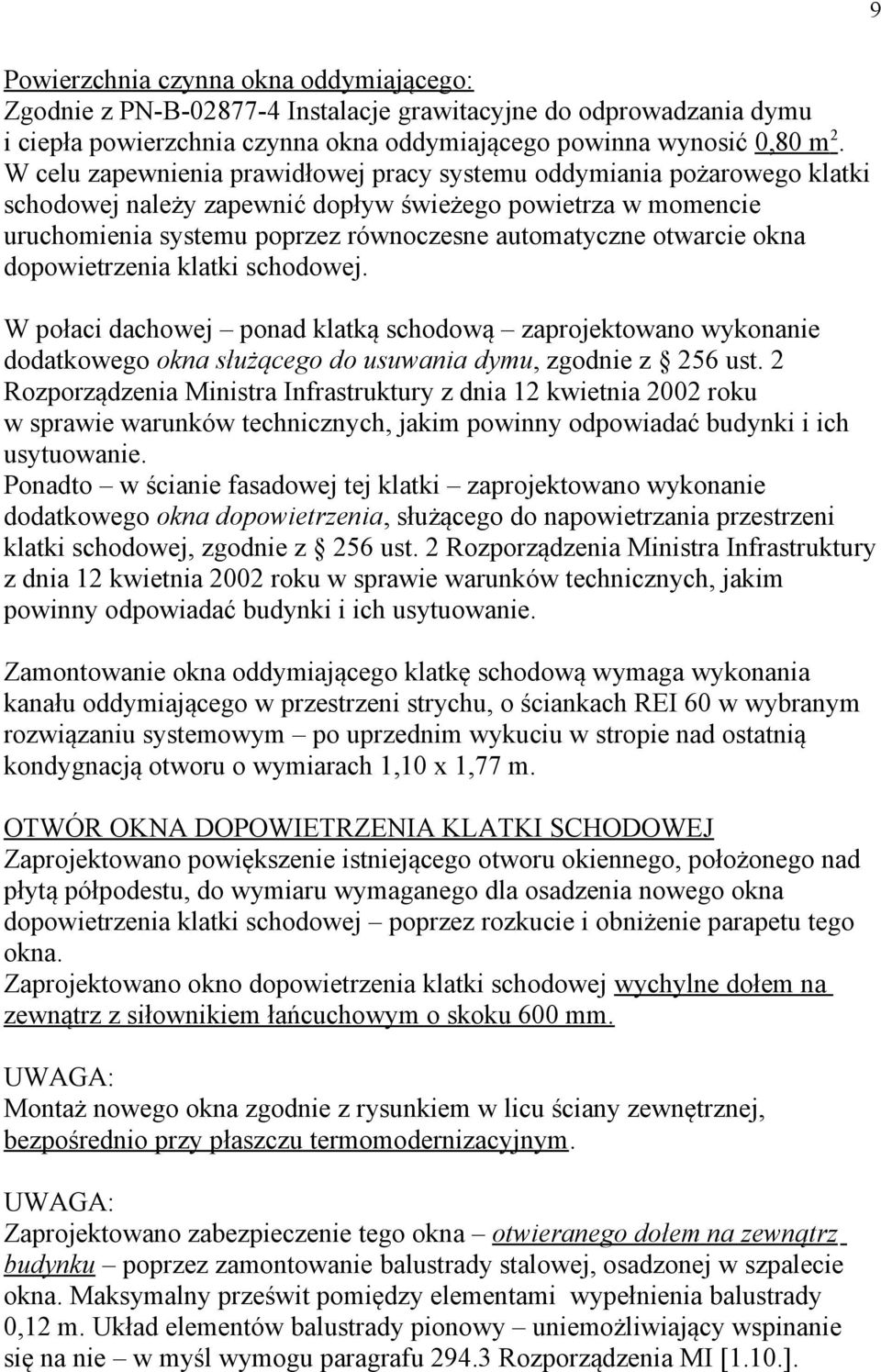

9 9 Powierzchnia czynna okna oddymiającego: Zgodnie z PN-B Instalacje grawitacyjne do odprowadzania dymu i ciepła powierzchnia czynna okna oddymiającego powinna wynosić 0,80 m 2. W celu zapewnienia prawidłowej pracy systemu oddymiania pożarowego klatki schodowej należy zapewnić dopływ świeżego powietrza w momencie uruchomienia systemu poprzez równoczesne automatyczne otwarcie okna dopowietrzenia klatki schodowej. W połaci dachowej ponad klatką schodową zaprojektowano wykonanie dodatkowego okna służącego do usuwania dymu, zgodnie z 256 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Ponadto w ścianie fasadowej tej klatki zaprojektowano wykonanie dodatkowego okna dopowietrzenia, służącego do napowietrzania przestrzeni klatki schodowej, zgodnie z 256 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zamontowanie okna oddymiającego klatkę schodową wymaga wykonania kanału oddymiającego w przestrzeni strychu, o ściankach REI 60 w wybranym rozwiązaniu systemowym po uprzednim wykuciu w stropie nad ostatnią kondygnacją otworu o wymiarach 1,10 x 1,77 m. OTWÓR OKNA DOPOWIETRZENIA KLATKI SCHODOWEJ Zaprojektowano powiększenie istniejącego otworu okiennego, położonego nad płytą półpodestu, do wymiaru wymaganego dla osadzenia nowego okna dopowietrzenia klatki schodowej poprzez rozkucie i obniżenie parapetu tego okna. Zaprojektowano okno dopowietrzenia klatki schodowej wychylne dołem na zewnątrz z siłownikiem łańcuchowym o skoku 600 mm. UWAGA: Montaż nowego okna zgodnie z rysunkiem w licu ściany zewnętrznej, bezpośrednio przy płaszczu termomodernizacyjnym. UWAGA: Zaprojektowano zabezpieczenie tego okna otwieranego dołem na zewnątrz budynku poprzez zamontowanie balustrady stalowej, osadzonej w szpalecie okna. Maksymalny prześwit pomiędzy elementami wypełnienia balustrady 0,12 m. Układ elementów balustrady pionowy uniemożliwiający wspinanie się na nie w myśl wymogu paragrafu Rozporządzenia MI [1.10.].

10 10 UWAGA: Dla celów konserwacji okna balustrada otwierana do wewnątrz klatki schodowej, z dodatkowym zamknięciem zabezpieczonym przed osobami postronnymi. UWAGA: Zaprojektowano demontaż istniejącego parapetu okiennego z lastrika celem ponownego osadzenia w powiększonym otworze. OTWÓR W STROPIE NAD GŁÓWNĄ KLATKĄ SCHODOWĄ Zaprojektowano wykonanie w przestrzeni strychu kanału oddymiającego klatkę schodową o klasie odporności ogniowej REI 60 w wybranym rozwiązaniu systemowym. W tym celu należy w stropie nad ostatnią kondygnacją wykuć otwór wylotowy o wymiarach 1,10 x 1,77 m po uprzednim wykonaniu podparcia stropu w sposób określony na rysunku. Celem ograniczenia ingerencji w istniejącą konstrukcję stropu założono, iż wycięciu podlega tylko jedna belka stropowa, a otwór wykonany zostanie pomiędzy sąsiednimi belkami. Przed wykonaniem otworu w stropie podparcie stropu wykonać należy belką stalową HEB-160 (St3S), w miejscu określonym rysunkiem, osadzając ją na głębokość 25 cm, w wcześniej wykonanych gniazdach w naprzeciwległych ścianach nośnych głównej klatki schodowej. UWAGA: Belkę stalową zabezpieczyć do odporności ogniowej R60 z zastosowaniem, np. płyty Rigips RIDURIT grubości 20 mm zgodnie z kartą katalogową systemu. KANAŁ ODDYMIAJĄCY W PRZESTRZENI STRYCHU Z OKNEM ODDYMIAJĄCYM Kanał oddymiający wykonać o klasie odporności ogniowej REI 60 w wybranym rozwiązaniu systemowym po uprzednim wykuciu w stropie nad ostatnią kondygnacją otworu o wymiarach 1,10 x 1,77 m. Obudowa kanału powinna ponadto charakteryzować się współczynnikiem przenikania ciepła: U < 0,25 W/m 2 K. Zaprojektowano zastosowanie systemowej ścianki gipsowo-kartonowej na systemowych profilach stalowych z dodatkowym dociepleniem zewnętrznym wełną mineralną w systemie bezspoinowym. Przykładowo przyjęto zastosowanie ścianki Rigips REI 60 o grubości 125 mm, z dociepleniem wełną mineralna o grubości 150 mm w dowolnym wybranym systemie bezspoinowym, z zastosowaniem cienkowarstwowej wyprawy mineralnej.

11 11 UWAGA: Do obudowy kanału oddymiającego zastosować bezwzględnie płyty gipsowokartonowe o podwyższonej odporności na wilgoć. OKNO ODDYMIAJĄCE GŁÓWNEJ KLATKI SCHODOWEJ Powierzchnia czynna okna oddymiającego: Zgodnie z PN-B Instalacje grawitacyjne do odprowadzania dymu i ciepła powierzchnia czynna okna oddymiającego powinna wynosić 0,80 m 2. Przykładowo przyjęto zastosowanie okna typu FAKRO FSP 114x140. UWAGA: Montaż okna zgodnie z wytycznymi montażu zawartymi w instrukcji montażu typu okna przyjętego do realizacji OBUDOWA KORYTARZA NA PARTERZE W KLASIE REI 60 Z DRZWIAMI EI 30 NA ODCINKU DO WYJŚCIA Z GŁÓWNEJ KLATKI SCHODOWEJ DO WYJŚCIA W ŚCIANIE WSCHODNIEJ BUDYNKU Zgodnie z Ekspertyzą Techniczną... w poziomie parteru w korytarzu łączącym klatkę schodową z wyjściem w elewacji wschodniej zaprojektowano wymianę istniejących drzwi do pomieszceń Pralni i Zmywalni na nowe drzwi przeciwpożarowe EI 30. Wymaganie powyższe nie dotyczy drzwi od Łazienki, której ścianka w celu zamontowania drzwi przeciwpożarowych do tych pomieszczeń sąsiednich wymaga przebudowy z zastosowaniem ścianki działowej w klasie REI 60 z zastosowaniem np. systemowej ścianki Rigips. UWAGA: W istniejących drzwiach Łazienki, otwieranych na zewnątrz, bezwzględnie zamontować samozamykacz! 4.2. WYKONANIE WYJŚĆ EWAKUACYJNYCH Z SAL ZABAW NA PARTERZE BEZPOŚREDNIO NA OTWARTĄ PRZESTRZEŃ Zgodnie z Ekspertyzą Techniczną... zaprojektowano wymianę istniejących drzwi o szerokości 0,72 m na drzwi o szerokości w świetle po otwarciu 0,90 m. Wymagane jest rozkucie ław podokiennych, przy uprzednim podparciu zachowanych (po docięciu i zaszlifowaniu krawędzi) lastrikowych parapetów przy zastosowaniu wsporników stalowych.

12 12 UWAGA: Drzwi zewnętrzne z Sal zabaw na parterze bezwzględnie otwierane na zewnątrz budynku, a po otwarciu zapewniające szerokość wyjścia ewakuacyjnego co najmniej 0,90 m w świetle każde! 4.3. PRZEBUDOWA DRZWI STANOWIĄCYCH WYJŚCIA NA DROGI EWAKUACYJNE Z SALI 014 i Z SALI 110 Nowo zaprojektowane drzwi z pomieszczeń 014 i 110 prowadzące na wydzieloną pożarowo klatkę schodową niezależnie od wymaganej klasy odporności ogniowej EI 30, winny posiadać szerokość w świetle co najmniej 0,90 m, co wymaga jednostronnego rozkucia otworu drzwiowego. UWAGA: Powyższe wymaga montażu ościeżnic drzwi p.poż. w wykutych uprzednio wnękach zgodnie z rysunkami o parametrach w dostosowaniu do przyjętego do realizacji systemu drzwi p.poż. i wymiarów ich ościeżnic PRZEBUDOWA WIATROŁAPU WEJŚCIA GŁÓWNEGO Drzwi wewnętrzne do wiatrołapu wejścia głównego zaprojektowano jako dwuskrzydłowe, z jednym skrzydłem o szerokości co najmniej 0,90 m w świetle. Ze względów funkcjonalnych zaprojektowano powiększenie wiatrołapu z posadowieniem ścianki oddzielającej wiatrołap od szatni w sposób analogiczny jak ścianka istniejąca. UWAGA: Połączenie konstrukcji istniejącej z projektowaną wykonać za pomocą strzępi WYDZIELENIE PIWNICY OD POZOSTAŁEJ CZĘŚCI BUDYNKU Zaprojektowano wydzielenie piwnicy od pozostałej części budynku pod względem budowlanym drzwiami przeciwpożarowymi klasy EI 30, z samozamykaczem. UWAGA: Ponadto zaprojektowano zabezpieczenie przeciwpożarowe do klasy EI 60 przejść instalacyjnych o średnicy większej niż 4 cm według odrębnego projektu instalacyjnego.

13 WYPOSAŻENIE DRÓG EWAKUACJI W AWARYJNE OŚWIETLENIE EWAKUACYJNE Zaprojektowano wyposażenie dróg ewakuacji na parterze i na I piętrze i głównej klatki schodowej w awaryjne oświetlenie ewakuacyjne według odrębnego projektu instalacyjnego WYMIANA ŚCIANEK DZIAŁOWYCH WYKONANYCH Z ELEMENTÓW DREWNOPOCHODNYCH NA ŚCIANKI SPEŁNIAJĄCE WARUNEK NIEROZPRZESTRZENIANIA OGNIA I POSIADAJĄCE KLASĘ ODPORNOŚCI OGNIOWEJ EI 15 Zaprojektowano wymianę istniejących na parterze ścianek działowych wykonanych z materiałów drewnopochodnych na systemowe ścianki na profilach stalowych z wypełnieniem wełną mineralną i poszyciem płytą gipsowo-kartonową o klasie odporności ogniowej EI 15 w wybranym rozwiązaniu systemowym ZASTĄPIENIE ŁATWO ZAPALNYCH WYKŁADZIN PODŁOGOWYCH NA WYKŁADZINY TRUNDO ZAPALNE POSIADAJĄCE WYMAGANĄ KLASYFIKACJĘ W ZAKRESIE REAKCJI NA OGIEŃ Zgodnie ze wskazaniem Ekspertyzy Technicznej... zaprojektowano zastąpienie łatwo zapalnych wykładzin podłogowych: - dywanów, - chodników, - wykładzin dywanowych, materiałami co najmniej trudno zapalnymi, posiadającymi wymaganą klasyfikację w zakresie reakcji na ogień WYKONANIE WEJŚCIA REWIZYJNEGO W PRZESTRZEŃ DACHU W celu umożliwienia dostępu do przestrzeni strychu nieużytkowego celem kontroli stanu technicznego więźby oraz dostępu do kominów, zaprojektowano wykonanie w stropie nad ostatnią kondygnacją otworu przełazowego w przestrzeń dachu.

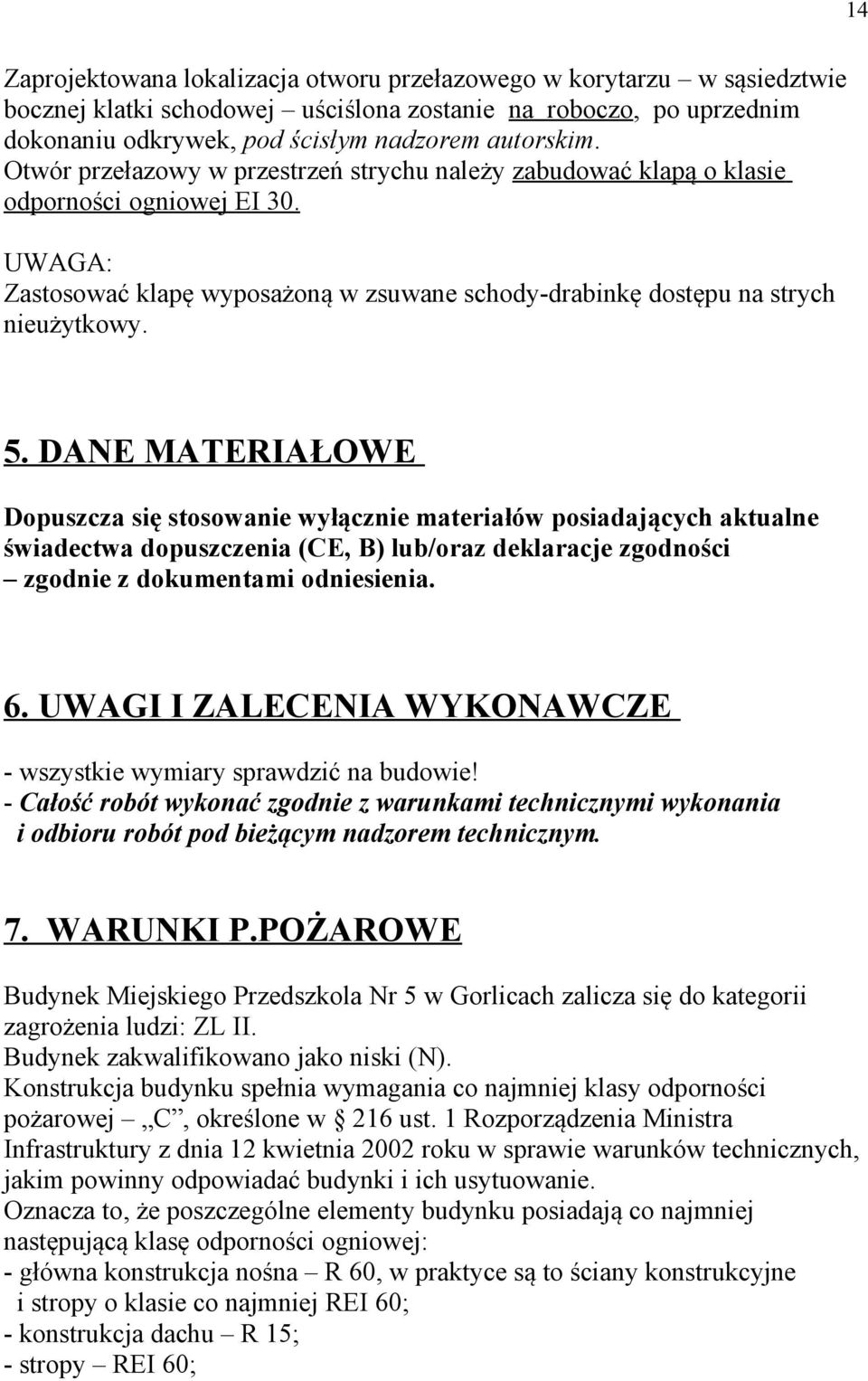

14 14 Zaprojektowana lokalizacja otworu przełazowego w korytarzu w sąsiedztwie bocznej klatki schodowej uściślona zostanie na roboczo, po uprzednim dokonaniu odkrywek, pod ścisłym nadzorem autorskim. Otwór przełazowy w przestrzeń strychu należy zabudować klapą o klasie odporności ogniowej EI 30. UWAGA: Zastosować klapę wyposażoną w zsuwane schody-drabinkę dostępu na strych nieużytkowy. 5. DANE MATERIAŁOWE Dopuszcza się stosowanie wyłącznie materiałów posiadających aktualne świadectwa dopuszczenia (CE, B) lub/oraz deklaracje zgodności zgodnie z dokumentami odniesienia. 6. UWAGI I ZALECENIA WYKONAWCZE - wszystkie wymiary sprawdzić na budowie! - Całość robót wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót pod bieżącym nadzorem technicznym. 7. WARUNKI P.POŻAROWE Budynek Miejskiego Przedszkola Nr 5 w Gorlicach zalicza się do kategorii zagrożenia ludzi: ZL II. Budynek zakwalifikowano jako niski (N). Konstrukcja budynku spełnia wymagania co najmniej klasy odporności pożarowej C, określone w 216 ust. 1 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Oznacza to, że poszczególne elementy budynku posiadają co najmniej następującą klasę odporności ogniowej: - główna konstrukcja nośna R 60, w praktyce są to ściany konstrukcyjne i stropy o klasie co najmniej REI 60; - konstrukcja dachu R 15; - stropy REI 60;

15 15 - ściany zewnętrzne EI 30, w praktyce co najmniej REI 60; - ściany wewnętrzne EI 15, w praktyce ściany wydzielające korytarze oraz oddzielające poszczególne pomieszczenia posiadają co najmniej klasę EI 30; - przekrycie dachu RE 15. Klatka schodowa stanowiąca odrębną strefę pożarową została wymknięta drzwiami o klasie odporności ogniowej EI 30 i została wyposażona w urządzenia służące do usuwania dymu, zgodnie z 256 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Wymagana ilość wody do zewnętrznego gaszenia pożaru wynosi 20 dm 3 /s i jest zapewniona przez miejską sieć wodociągową. Hydranty zabudowane są wzdłuż ul. Krakowskiej. Najbliższy hydrant usytuowany jest na wysokości posesji nr 9, tj. w odległości do 75 m od budynku przedszkola. Drogi pożarowe Drogą dojazdową do budynku przedszkola jest ulica Krakowska. Od ulicy do wejścia głównego budynku prowadzi utwardzony chodnik o szerokości nie mniejszej niż 1,5. Chodnik ma długość około 21 m. Tym samym ulica Krakowska zapewnia wymagany dojazd pożarowy. Rozwiązanie to zgodne jest z przepisami dotyczącymi dróg pożarowych, gdyż wymagania, o których mowa w ust. 2 i 3 Rozporządzenia [1.13.] (przebieg drogi wzdłuż dłuższego boku w odległości 5 15 m, brak przeszkód o wysokości powyżej 3 m między budynkiem a drogą) nie dotyczą budynku o nie więcej niż 3 kondygnacjach nadziemnych i wysokości nie większej niż 12 m, jeżeli jest zapewnione połączenie z drogą pożarową wyjść z tego budynku, utwardzonym dojściem o szerokości minimalnej 1,5 m i długości nie większej niż 30 m, w sposób zapewniający dotarcie bezpośrednio lub drogami ewakuacyjnymi do każdej strefy pożarowej. Połączenie ulicy Krakowskiej z budynkiem przedszkola spełnia ten warunek. Pełna realizacja zadań wskazanych w Ekspertyzie Technicznej... zapewni osiągnięcie akceptowalnego poziomu ochrony przeciwpożarowej w budynku Miejskiego Przedszkola Nr 5 w Gorlicach. Jednocześnie konieczne będzie jednak wdrożenie odpowiedniej instrukcji bezpieczeństwa pożarowego, uwzględniającej opisaną w Ekspertyzie Technicznej... koncepcję ochrony przeciwpożarowej. Wyposażenie budynku w system sygnalizacji pożarowej, dozorujący ich całkowitą powierzchnię, zapewni nie tylko szybkie zaalarmowanie personelu, ale również skróci znacząco czas dojazdu jednostek Państwowej Straży Pożarnej.

16 B. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 16

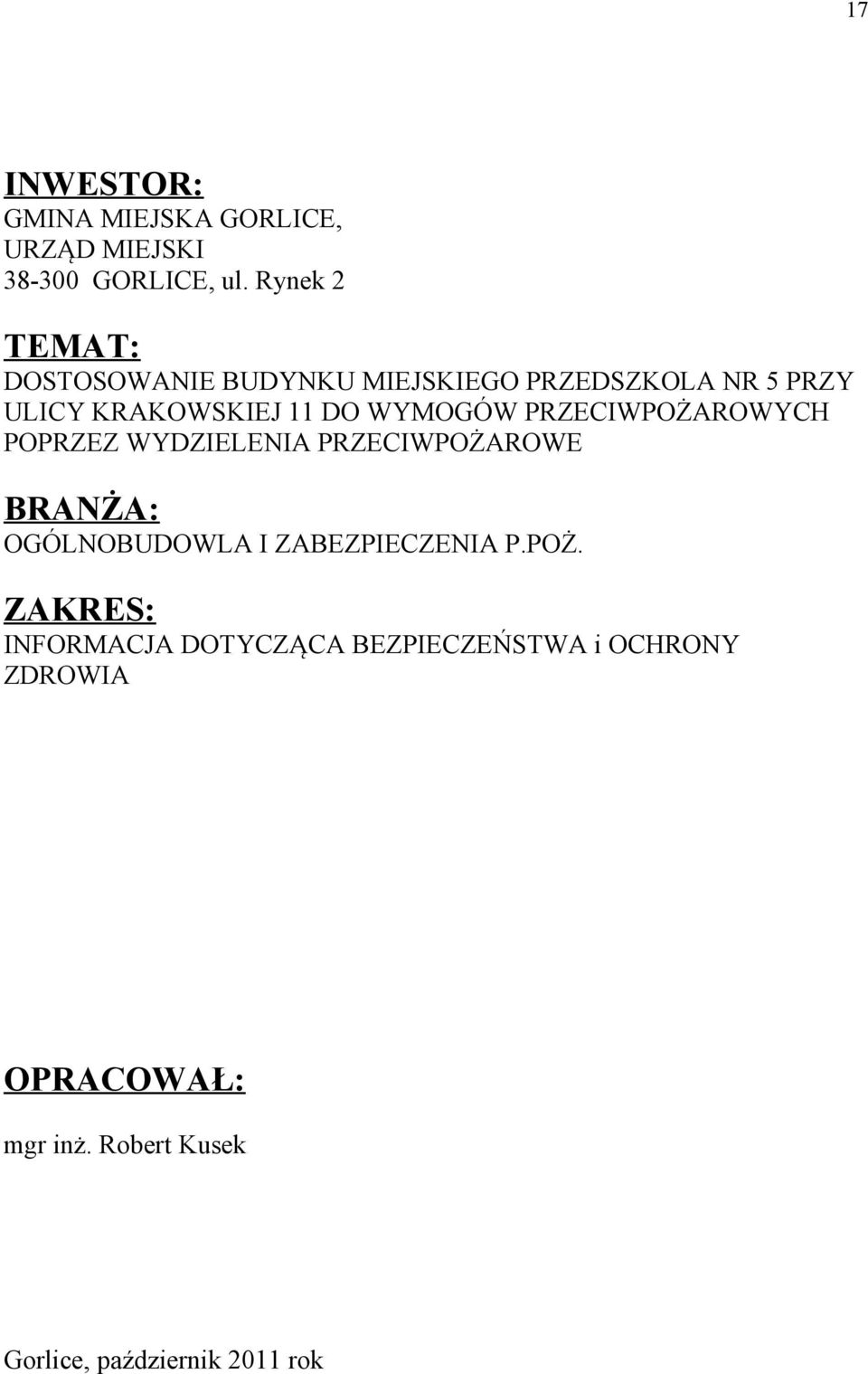

17 17 INWESTOR: GMINA MIEJSKA GORLICE, URZĄD MIEJSKI GORLICE, ul. Rynek 2 TEMAT: DOSTOSOWANIE BUDYNKU MIEJSKIEGO PRZEDSZKOLA NR 5 PRZY ULICY KRAKOWSKIEJ 11 DO WYMOGÓW PRZECIWPOŻAROWYCH POPRZEZ WYDZIELENIA PRZECIWPOŻAROWE BRANŻA: OGÓLNOBUDOWLA I ZABEZPIECZENIA P.POŻ. ZAKRES: INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA i OCHRONY ZDROWIA OPRACOWAŁ: mgr inż. Robert Kusek Gorlice, październik 2011 rok

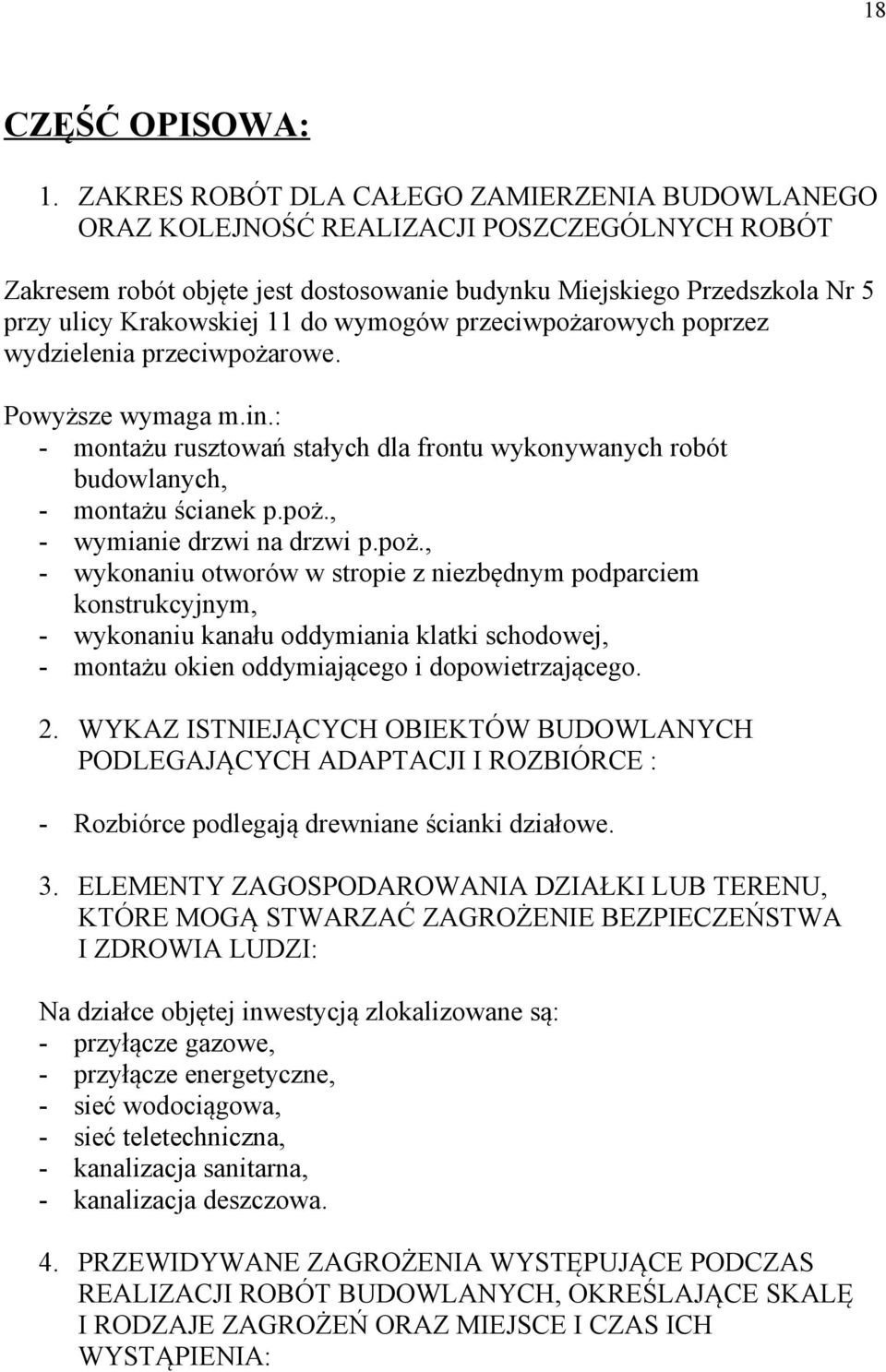

18 18 CZĘŚĆ OPISOWA: 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH ROBÓT Zakresem robót objęte jest dostosowanie budynku Miejskiego Przedszkola Nr 5 przy ulicy Krakowskiej 11 do wymogów przeciwpożarowych poprzez wydzielenia przeciwpożarowe. Powyższe wymaga m.in.: - montażu rusztowań stałych dla frontu wykonywanych robót budowlanych, - montażu ścianek p.poż., - wymianie drzwi na drzwi p.poż., - wykonaniu otworów w stropie z niezbędnym podparciem konstrukcyjnym, - wykonaniu kanału oddymiania klatki schodowej, - montażu okien oddymiającego i dopowietrzającego. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH PODLEGAJĄCYCH ADAPTACJI I ROZBIÓRCE : - Rozbiórce podlegają drewniane ścianki działowe. 3. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI: Na działce objętej inwestycją zlokalizowane są: - przyłącze gazowe, - przyłącze energetyczne, - sieć wodociągowa, - sieć teletechniczna, - kanalizacja sanitarna, - kanalizacja deszczowa. 4. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA:

19 19 Przy realizacji zakresu robót przewiduje się wystąpienie zagrożeń związanych z: - wykonywaniem robót przy użyciu rusztowań stałych, - możliwością upadku z wysokości przy wykonywaniu prac wykończeniowych, - szkodliwością dla oczu i dróg oddechowych oddziaływania kurzu i pyłu przy w/w robotach, - niebezpieczeństwem wynikającym z możliwości awarii elektronarzędzi i instalacji elektrycznej przy w/w robotach, - zagrożeniem przy używaniu zmechanizowanego sprzętu i maszyn. Zagrożenia te występować będą w trakcie wykonywania robót. 5. INFORMACJA O SPOSOBIE PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH: W pracach budowlanych mogą brać udział wyłącznie osoby przeszkolone pod względem BHP. Osoby, których praca narażona jest na zagrożenie zdrowia powinny przejść instruktaż stanowiskowy. Instruktaż przeprowadzony winien być dwustopniowo i winien obejmować ogólne zasady BHP na budowie oraz szczegółowy instruktaż związany z pracami na wysokościach. 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA. - Zabezpieczenie terenu inwestycji przed dostępem dzieci i osób niepowołanych poprzez wygrodzenie i oznakowanie miejsca inwestycji i poprzez dodatkowe oznakowanie tablicami ostrzegawczymi strefy zagrożonej w budynku i wokół budynku, - bezwzględne wykonywanie z rusztowań stałych robót budowlanych objętych projektem, - na czas robót wykonać rusztowania wraz z osiatkowaniem zabezpieczającym, - wykonanie zabezpieczeń wejść do budynku w strefie możliwego upadku np. narzędzi przy realizacji robót na wysokości, w tym celu nad dojściami do budynku wykonać silnie zbudowane daszki ochronne. - dopuszcza się realizację robót oraz komunikację (ruch pracowników) wyłącznie poza strefami możliwego upadku np. narzędzi.

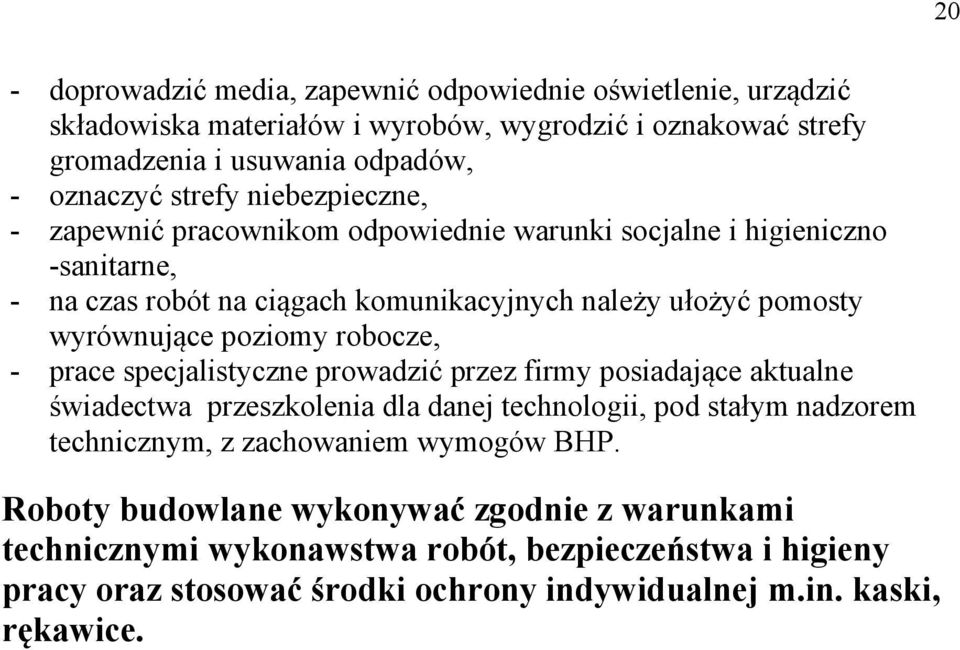

20 20 - doprowadzić media, zapewnić odpowiednie oświetlenie, urządzić składowiska materiałów i wyrobów, wygrodzić i oznakować strefy gromadzenia i usuwania odpadów, - oznaczyć strefy niebezpieczne, - zapewnić pracownikom odpowiednie warunki socjalne i higieniczno -sanitarne, - na czas robót na ciągach komunikacyjnych należy ułożyć pomosty wyrównujące poziomy robocze, - prace specjalistyczne prowadzić przez firmy posiadające aktualne świadectwa przeszkolenia dla danej technologii, pod stałym nadzorem technicznym, z zachowaniem wymogów BHP. Roboty budowlane wykonywać zgodnie z warunkami technicznymi wykonawstwa robót, bezpieczeństwa i higieny pracy oraz stosować środki ochrony indywidualnej m.in. kaski, rękawice.

21 21 C. CZĘŚĆ GRAFICZNA SPIS RYSUNKÓW: Rys. 1. Orientacja 1:5000 Rys. 2. Sytuacja 1:500 Rys. 3. Rzut parteru inwentaryzacja 1:50 Rys. 4. Rzut I piętra inwentaryzacja 1:50 Rys. 5. Rzut więźby dachowej inwentaryzacja 1:50 Rys. 6. Rzut dachu inwentaryzacja 1:50 Rys. 7. Przekrój A-A inwentaryzacja 1:50 Rys. 8. Elewacja północna inwentaryzacja 1:100 Rys. 9. Elewacja południowa inwentaryzacja 1:100 Rys.10. Rzut parteru 1:50 Rys.11. Rzut I piętra 1:50 Rys.12. Rzut więźby 1:50 Rys.13. Rzut dachu 1:50 Rys.14. Przekrój A-A 1:50 Rys.15. Elewacja północna 1:100 Rys.16. Elewacja południowa 1:100 Rys.17. Schemat montażu drzwi w wykutej wnęce 1:10

22

23

24 R 3 A ,49m 2 20,69m 2 8,19m 2 10,39m 2 1,29m 2 8,18m 2 7,98m 2 45,32m2 48,48m2 2,68m 2 9,92m 2 9,95m 2 2,68m 2 45,78m2 8,32m 2 7,67m 2 10,05m 2 3,57m 2 6,07m 2 7,50m 2 2,49m 2 26,23m2 12,30m 2 1,34m 2 1,16m 2 2,76m 2 312,48m 2 Nazwa rysunku: RZUT PARTERU - INWENTARYZACJA A RZUT PARTERU - INWENTARYZACJA INWESTOR: Miasto Gorlice Gorlice; ul. Rynek 2 OBIEKT: Budynek Przedszkola nr 5, Gorlice, ul.krakowska mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: Skala: Nr projektu: 3 1:50 CX/41/B/11 sp. z o.o KROSNO ul. LWOWSKA 14 tel: Tytuł projektu:

25 4 A 21,72m 2 8,50m 2 8,84m 2 65,29m 2 63,69m 2 2,68m 2 13,95m 2 14,07m 2 2,68m 2 63,69m 2 6,26m 2 28,67m 2 5,58m 2 6,40m 2 312,02m Nazwa rysunku: RZUT I PIĘTRA - INWENTARYZACJA A INWESTOR: Miasto Gorlice Gorlice; ul. Rynek 2 R sp. z o.o. OBIEKT: Budynek Przedszkola nr 5, Gorlice, ul.krakowska KROSNO ul. LWOWSKA 14 tel: mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: 4 Skala: 1:50 Nr projektu: CX/41/B/11

26 A A Nazwa rysunku: RZUT WIĘŹBY DACHOWEJ - INWENTARYZACJA INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R sp. z o.o KROSNO ul. LWOWSKA 14 tel: mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: 5 Skala: 1:50 Nr projektu: CX/41/B/11

27 A A Nazwa rysunku: RZUT DACHU - INWENTARYZACJA INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R KROSNO ul. LWOWSKA 14 tel: sp. z o.o. mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: Skala: 6 1:50 Nr projektu: CX/41/B/11

28 A B A B UWAGA: Nazwa rysunku: PRZEKRÓJ A-A - INWENTARYZACJA INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R tel: sp. z o.o KROSNO ul. LWOWSKA 14 mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Nr rysunku: Projekt budowlano- wykonawczy Skala: 7 1:50 Nr projektu: CX/41/B/11

29 Nazwa rysunku: ELEWACJA PÓŁNOCNA - INWENTARYZACJA INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R KROSNO ul. LWOWSKA 14 tel: sp. z o.o. mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Nr rysunku: Projekt budowlano- wykonawczy Skala: Nr projektu: 8 1:100 CX/41/B/11

30 Nazwa rysunku: ELEWACJA POŁUDNIOWA - INWENTARYZACJA INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R sp. z o.o KROSNO ul. LWOWSKA 14 tel: mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: 9 Skala: 1:100 Nr projektu: CX/41/B/11

31 A KLATKA SCHODOWA LEGENDA: UWAGA: UWAGA: Nazwa rysunku: RZUT PARTERU A INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R KROSNO ul. LWOWSKA 14 tel: sp. z o.o. mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: 10 Skala: 1:50 Nr projektu: CX/41/B/11

32

33 A A Nazwa rysunku: RZUT I PIĘTRA INWESTOR: LEGENDA: UWAGA: Miasto Gorlice Gorlice; ul. Rynek 2 R sp. z o.o. OBIEKT: Budynek Przedszkola nr 5, Gorlice, ul.krakowska KROSNO ul. LWOWSKA 14 tel: mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: 11 Skala: 1:50 Nr projektu: CX/41/B/11

34 A A Nazwa rysunku: RZUT WIĘŹBY DACHOWEJ INWESTOR: Miasto Gorlice Gorlice; ul. Rynek 2 R sp. z o.o. OBIEKT: Budynek Przedszkola nr 5, Gorlice, ul.krakowska UWAGA: KROSNO ul. LWOWSKA 14 tel: mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Nr rysunku: Projekt budowlano- wykonawczy Skala: 12 1:50 Nr projektu: CX/41/B/11

35 A A UWAGA: Nazwa rysunku: RZUT DACHU INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R tel: sp. z o.o KROSNO ul. LWOWSKA 14 Sprawdził: Faza: Nr rysunku: mgr inż.arch.leszek Hynda mgr inż.robert Kusek UAN.I-834/A-120/85 UAN /93 mgr inż.arch.dorota Fiega GPA /94 Projekt budowlano- wykonawczy Skala: Nr projektu: 13 1:50 CX/41/B/11 Tytuł projektu:

36 A A UWAGA: Nazwa rysunku: RZUT DACHU INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R tel: sp. z o.o KROSNO ul. LWOWSKA 14 Sprawdził: Faza: Nr rysunku: mgr inż.arch.leszek Hynda mgr inż.robert Kusek UAN.I-834/A-120/85 UAN /93 mgr inż.arch.dorota Fiega GPA /94 Projekt budowlano- wykonawczy Skala: Nr projektu: 13 1:50 CX/41/B/11 Tytuł projektu:

37 A B A B UWAGA: Nazwa rysunku: PRZEKRÓJ A-A INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R KROSNO ul. LWOWSKA 14 tel: sp. z o.o. mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: 14 Skala: 1:50 Nr projektu: CX/41/B/11

38 15 Nazwa rysunku: ELEWACJA PÓŁNOCNA INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R tel: sp. z o.o KROSNO ul. LWOWSKA 14 mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Nr rysunku: Projekt budowlano- wykonawczy Skala: Nr projektu: 15 1:100 CX/41/B/11

39 16 Nazwa rysunku: ELEWACJA POŁUDNIOWA INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R sp. z o.o KROSNO ul. LWOWSKA 14 tel: mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Projekt budowlano- wykonawczy Nr rysunku: 16 Skala: 1:100 Nr projektu: CX/41/B/11

40 Nazwa rysunku: SCHEMAT MONTAŻU DRZWI W WYKUTEJ WNĘCE INWESTOR: OBIEKT: Miasto Gorlice Gorlice; ul. Rynek 2 Budynek Przedszkola nr 5, Gorlice, ul.krakowska R sp. z o.o KROSNO ul. LWOWSKA 14 tel: mgr inż.arch.leszek Hynda UAN.I-834/A-120/85 Tytuł projektu: mgr inż.robert Kusek UAN /93 Sprawdził: mgr inż.arch.dorota Fiega GPA /94 Faza: Nr rysunku: Projekt budowlano- wykonawczy Skala: Nr projektu: 17 1:10 CX/41/B/11
