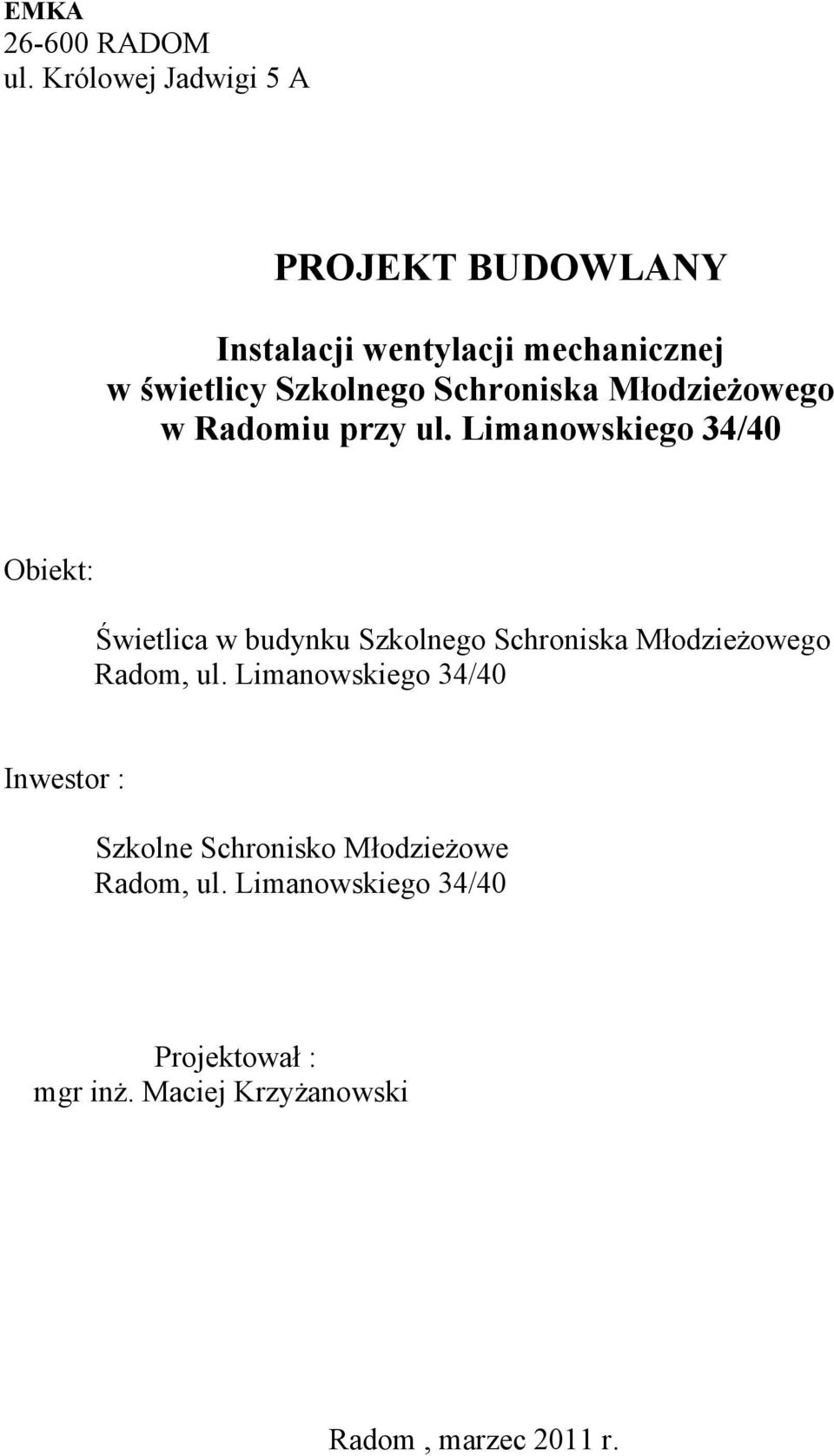

1 EMKA RADOM ul. Królowej Jadwigi 5 A PROJEKT BUDOWLANY Instalacji wentylacji mechanicznej w świetlicy Szkolnego Schroniska Młodzieżowego w Radomiu przy ul. Limanowskiego 34/40 Obiekt: Świetlica w budynku Szkolnego Schroniska Młodzieżowego Radom, ul. Limanowskiego 34/40 Inwestor : Szkolne Schronisko Młodzieżowe Radom, ul. Limanowskiego 34/40 Projektował : Radom, marzec 2011 r.

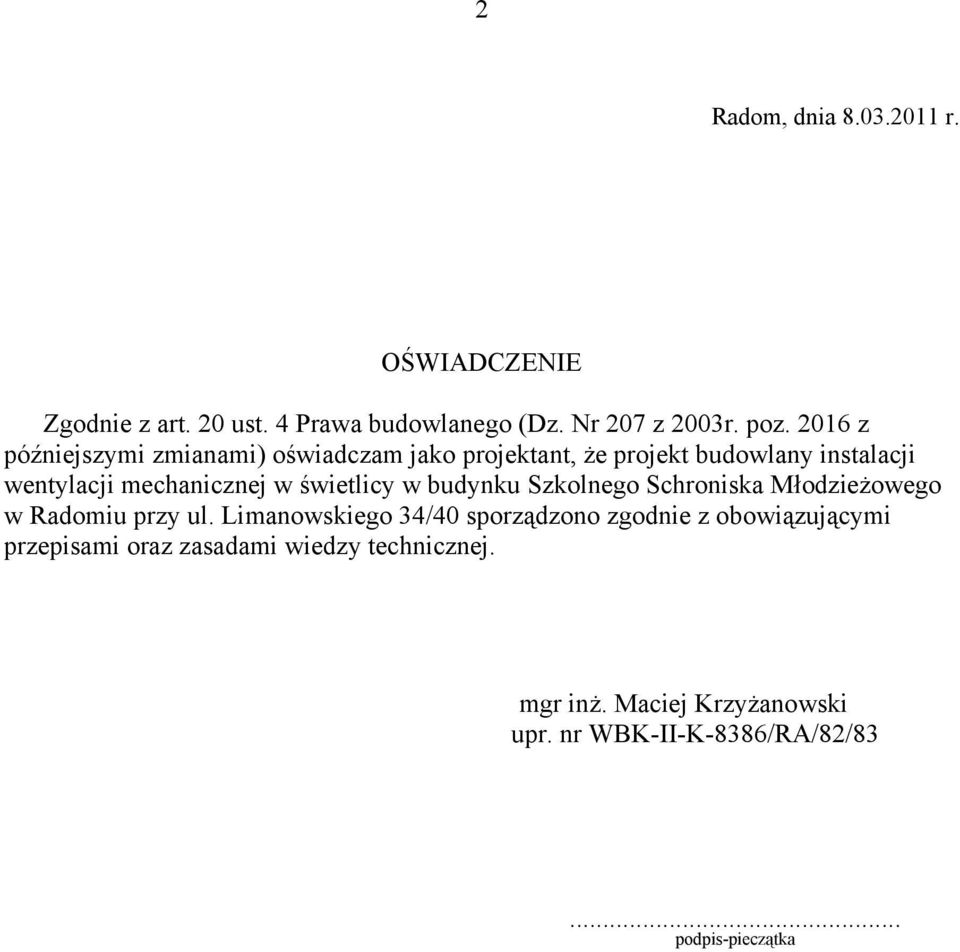

2 2 Radom, dnia r. OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Prawa budowlanego (Dz. Nr 207 z 2003r. poz z późniejszymi zmianami) oświadczam jako projektant, że projekt budowlany instalacji wentylacji mechanicznej w świetlicy w budynku Szkolnego Schroniska Młodzieżowego w Radomiu przy ul. Limanowskiego 34/40 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. upr. nr WBK-II-K-8386/RA/82/83... podpis-pieczątka

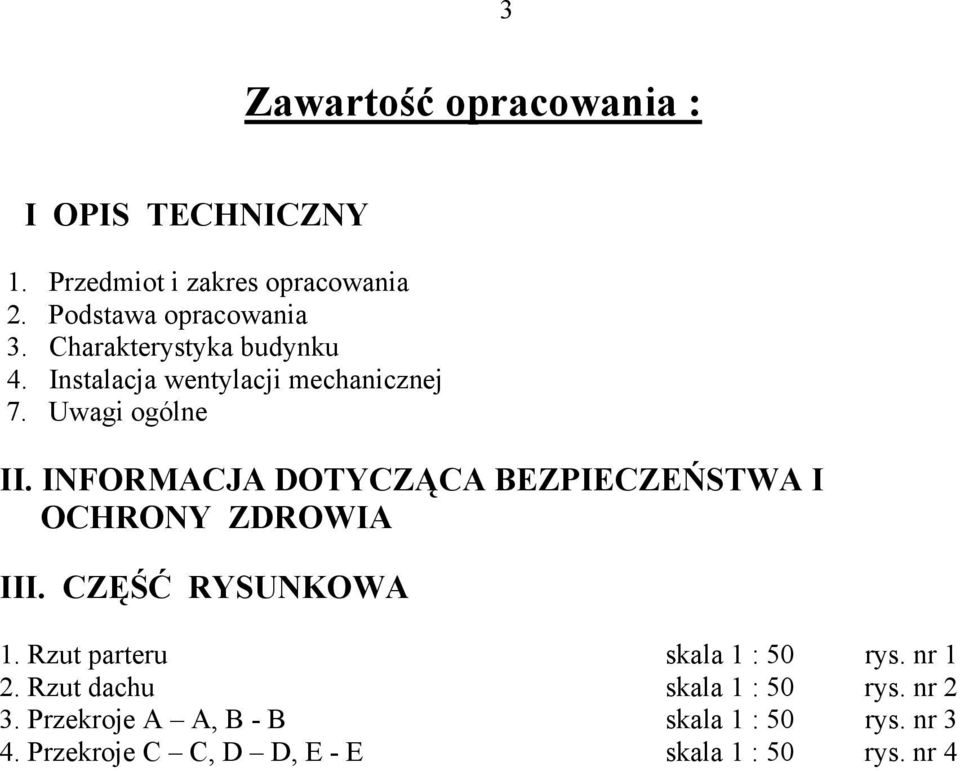

3 3 Zawartość opracowania : I OPIS TECHNICZNY 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Charakterystyka budynku 4. Instalacja wentylacji mechanicznej 7. Uwagi ogólne II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA III. CZĘŚĆ RYSUNKOWA 1. Rzut parteru skala 1 : 50 rys. nr 1 2. Rzut dachu skala 1 : 50 rys. nr 2 3. Przekroje A A, B - B skala 1 : 50 rys. nr 3 4. Przekroje C C, D D, E - E skala 1 : 50 rys. nr 4

4 4 I. OPIS TECHNICZNY 1.Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany instalacji wentylacji mechanicznej w świetlicy w budynku Szkolnego Schroniska Młodzieżowego w Radomiu przy ul. Limanowskiego 34/40. Zakres obejmuje wykonanie instalacji wentylacji nawiewno - wywiewnej w pomieszczeniu świetlicy w oparciu o centralę wentylacyjną z odzyskiem ciepła. 2. Podstawa opracowania 2.1. Zlecenie Inwestora 2.2. Inwentaryzacja architektoniczno-budowlana 2.3. Normy i wytyczne projektowania 3. Charakterystyka budynku Świetlica jest zlokalizowana w części parterowej budynku Szkolnego Schroniska Młodzieżowego. Pomieszczenie przylega do kuchni. Połączone jest szerokimi rozsuwanymi drzwiami z jadalnią. Wejście z hallu wejściowego do budynku. W ramach remontu zaprojektowano aranżację wnętrza z sufitem podwieszanym i schowkiem oddzielonym od pomieszczenia ścianą z płyt gipsowo kartonowych. Dach płaski z płyt kanałowych. Powierzchnia użytkowa 59,1 m 2 Kubatura 153 m 2 4. Instalacja wentylacji mechanicznej Przyjęto nawiewno wywiewną instalację pracującą w oparciu o centralę wentylacyjną z odzyskiem ciepła typu EkoZefir RK 1000 KLE, rozstaw płyt 2,2 mm w wersji dachowej. Montaż centrali wraz z podłączeniem kablem 3x4YDY dł. ~ 20mb do nowej tablicy usytuowanej w pomieszczeniu świetlicy wraz z zabezpieczeniem typ. S301C25. Centrala ustawiona na dachu nad pomieszczeniem. Centrala jest wyposażona w: - energooszczędne wentylatory promieniowe - wymiennik ciepła Heatex, wykonany z aluminium - nagrzewnicę elektryczną o mocy 3,2 kw - filtry powietrza świeżego i wywiewanego - obudowę izolowaną termicznie i akustycznie - zdalne sterowanie przewodowe z regulacją wydajności i temperatury Na wlocie powietrza zewnętrznego do centrali należy zamontować przepustnicę wielopłaszczyznową z siłownikiem 230 V. Ilość powietrza wentylacyjnego ( maksymalnie) - nawiew 1050 m 3 /h - wywiew 1050 m 3 /h Spręż dyspozycyjny 325 Pa

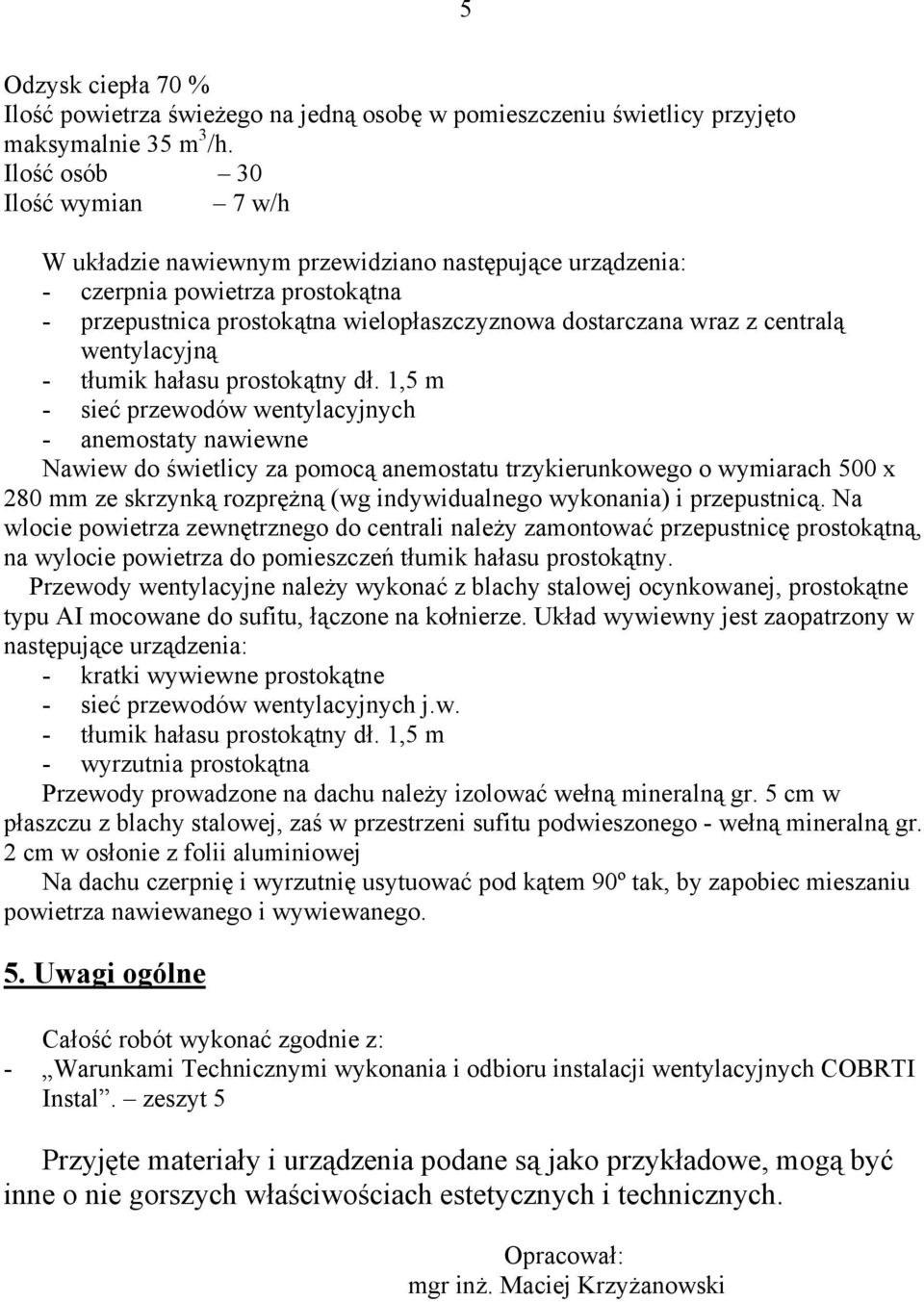

5 5 Odzysk ciepła 70 % Ilość powietrza świeżego na jedną osobę w pomieszczeniu świetlicy przyjęto maksymalnie 35 m 3 /h. Ilość osób 30 Ilość wymian 7 w/h W układzie nawiewnym przewidziano następujące urządzenia: - czerpnia powietrza prostokątna - przepustnica prostokątna wielopłaszczyznowa dostarczana wraz z centralą wentylacyjną - tłumik hałasu prostokątny dł. 1,5 m - sieć przewodów wentylacyjnych - anemostaty nawiewne Nawiew do świetlicy za pomocą anemostatu trzykierunkowego o wymiarach 500 x 280 mm ze skrzynką rozprężną (wg indywidualnego wykonania) i przepustnicą. Na wlocie powietrza zewnętrznego do centrali należy zamontować przepustnicę prostokątną, na wylocie powietrza do pomieszczeń tłumik hałasu prostokątny. Przewody wentylacyjne należy wykonać z blachy stalowej ocynkowanej, prostokątne typu AI mocowane do sufitu, łączone na kołnierze. Układ wywiewny jest zaopatrzony w następujące urządzenia: - kratki wywiewne prostokątne - sieć przewodów wentylacyjnych j.w. - tłumik hałasu prostokątny dł. 1,5 m - wyrzutnia prostokątna Przewody prowadzone na dachu należy izolować wełną mineralną gr. 5 cm w płaszczu z blachy stalowej, zaś w przestrzeni sufitu podwieszonego - wełną mineralną gr. 2 cm w osłonie z folii aluminiowej Na dachu czerpnię i wyrzutnię usytuować pod kątem 90º tak, by zapobiec mieszaniu powietrza nawiewanego i wywiewanego. 5. Uwagi ogólne Całość robót wykonać zgodnie z: - Warunkami Technicznymi wykonania i odbioru instalacji wentylacyjnych COBRTI Instal. zeszyt 5 Przyjęte materiały i urządzenia podane są jako przykładowe, mogą być inne o nie gorszych właściwościach estetycznych i technicznych. Opracował:

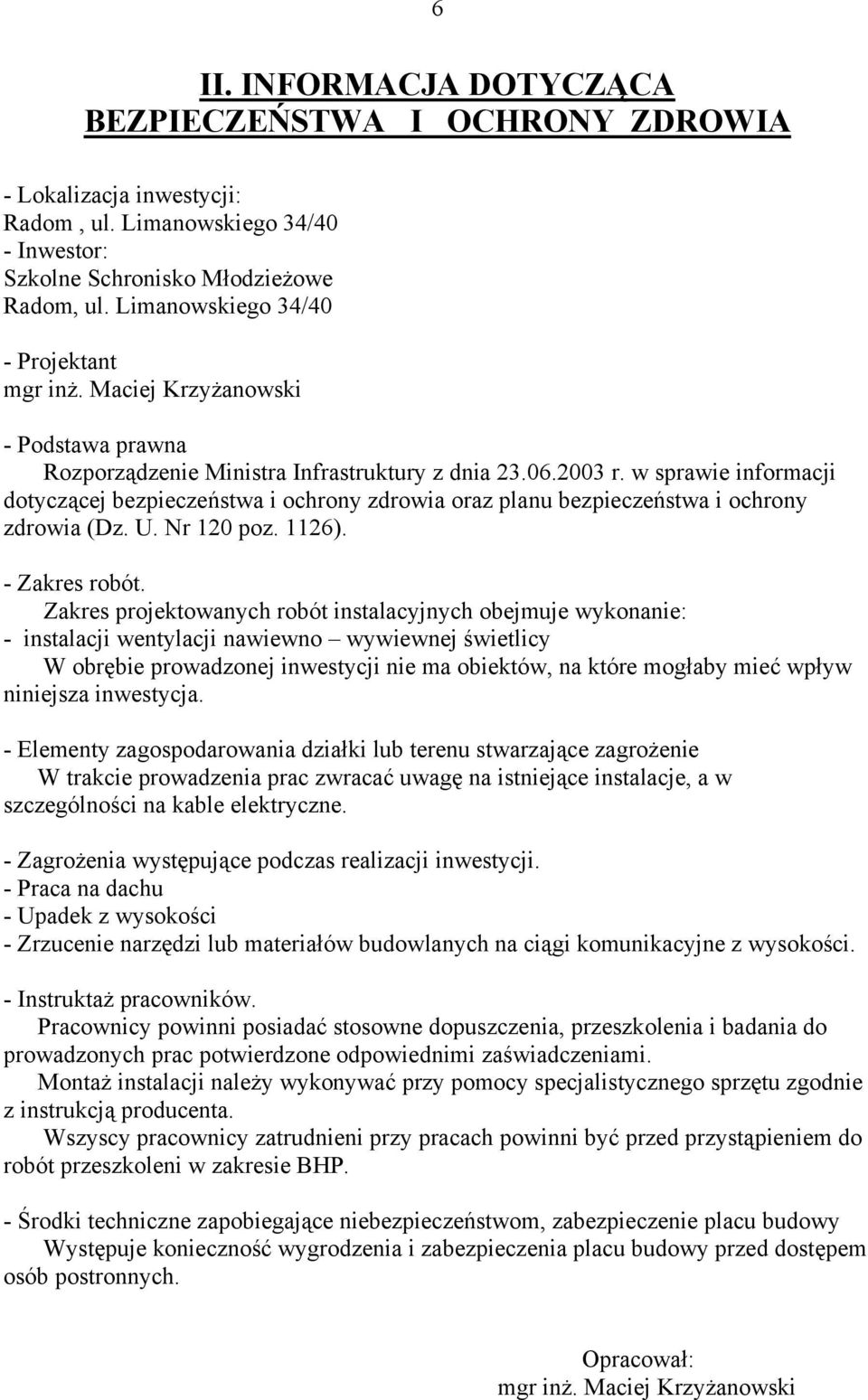

6 6 II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA - Lokalizacja inwestycji: Radom, ul. Limanowskiego 34/40 - Inwestor: Szkolne Schronisko Młodzieżowe Radom, ul. Limanowskiego 34/40 - Projektant - Podstawa prawna Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz. 1126). - Zakres robót. Zakres projektowanych robót instalacyjnych obejmuje wykonanie: - instalacji wentylacji nawiewno wywiewnej świetlicy W obrębie prowadzonej inwestycji nie ma obiektów, na które mogłaby mieć wpływ niniejsza inwestycja. - Elementy zagospodarowania działki lub terenu stwarzające zagrożenie W trakcie prowadzenia prac zwracać uwagę na istniejące instalacje, a w szczególności na kable elektryczne. - Zagrożenia występujące podczas realizacji inwestycji. - Praca na dachu - Upadek z wysokości - Zrzucenie narzędzi lub materiałów budowlanych na ciągi komunikacyjne z wysokości. - Instruktaż pracowników. Pracownicy powinni posiadać stosowne dopuszczenia, przeszkolenia i badania do prowadzonych prac potwierdzone odpowiednimi zaświadczeniami. Montaż instalacji należy wykonywać przy pomocy specjalistycznego sprzętu zgodnie z instrukcją producenta. Wszyscy pracownicy zatrudnieni przy pracach powinni być przed przystąpieniem do robót przeszkoleni w zakresie BHP. - Środki techniczne zapobiegające niebezpieczeństwom, zabezpieczenie placu budowy Występuje konieczność wygrodzenia i zabezpieczenia placu budowy przed dostępem osób postronnych. Opracował:

Nr rys. Skala. Rzut przyziemia 1 1:50 Przekrój I-I 2 1:100 Przekrój II-II 3 1:100 Przekrój III-III 4 1:100 Schemat przyłączenia kuchni 5 1:100

Nr rys. Skala. Rzut przyziemia 1 1:50 Przekrój I-I 2 1:100 Przekrój II-II 3 1:100 Przekrój III-III 4 1:100 Schemat przyłączenia kuchni 5 1:100 1. Podstawa opracowania. 2 2. Materiały do opracowania. 2 3. Zakres opracowania. 2 4. Opis wentylacji mechanicznej i klimatyzacji. 2 Wentylacja nawiewna i wywiewna kuchni i zmywalni 1N i 1W Wentylacja
