OPRACOWANIE, WYKONANIE ORAZ MONTAś TRZECH MAKIET Z BRĄZU NA TERENIE MUZEUM KOLEJNICTWA W KOŚCIERZYNIE.

Transkrypt

1 Załącznik Nr 1 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA OPRACOWANIE, WYKONANIE ORAZ MONTAś TRZECH MAKIET Z BRĄZU NA TERENIE MUZEUM KOLEJNICTWA W KOŚCIERZYNIE. Opracowali: Michał Pakuła, Halina Sędzicka. Lipiec

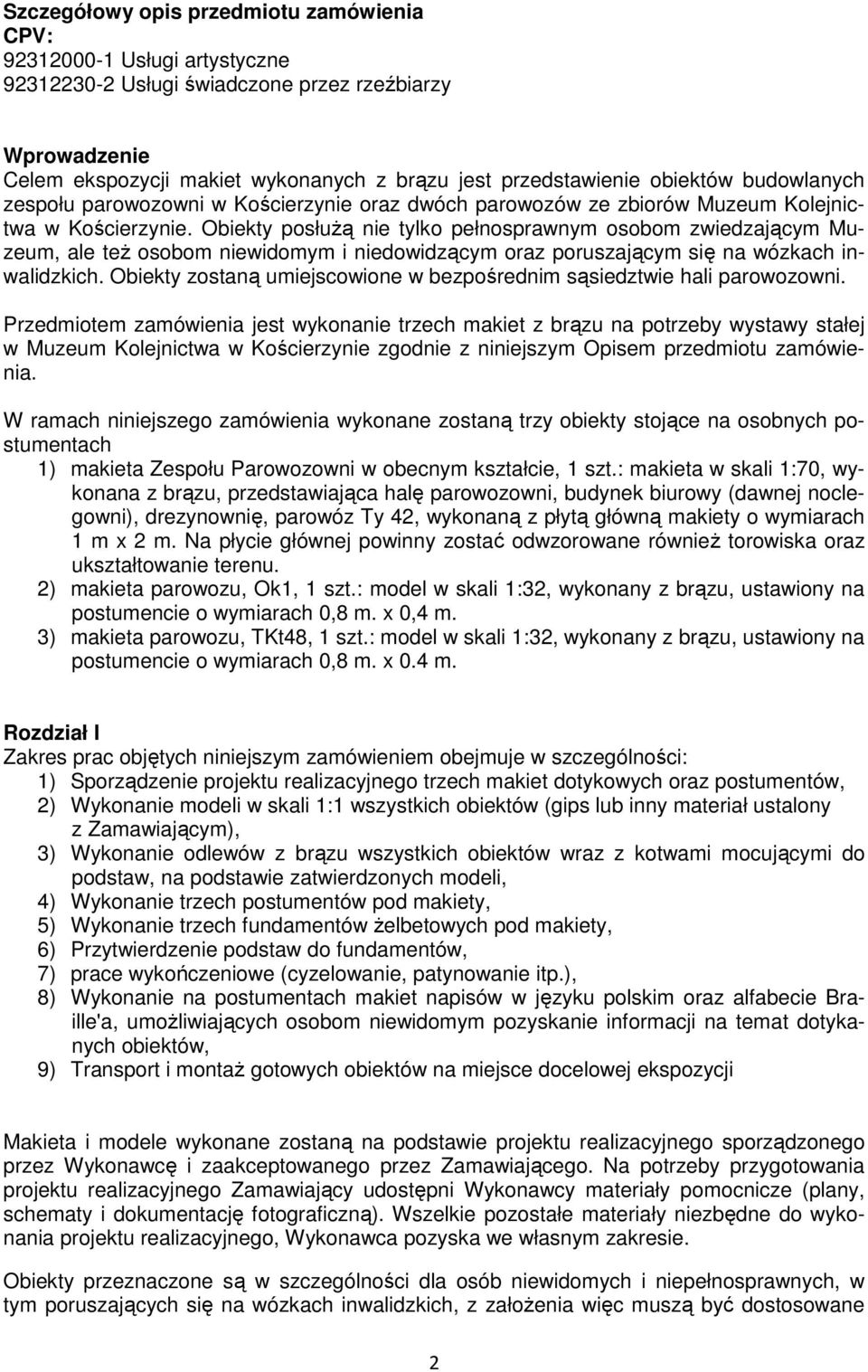

2 Szczegółowy opis przedmiotu zamówienia CPV: Usługi artystyczne Usługi świadczone przez rzeźbiarzy Wprowadzenie Celem ekspozycji makiet wykonanych z brązu jest przedstawienie obiektów budowlanych zespołu parowozowni w Kościerzynie oraz dwóch parowozów ze zbiorów Muzeum Kolejnictwa w Kościerzynie. Obiekty posłuŝą nie tylko pełnosprawnym osobom zwiedzającym Muzeum, ale teŝ osobom niewidomym i niedowidzącym oraz poruszającym się na wózkach inwalidzkich. Obiekty zostaną umiejscowione w bezpośrednim sąsiedztwie hali parowozowni. Przedmiotem zamówienia jest wykonanie trzech makiet z brązu na potrzeby wystawy stałej w Muzeum Kolejnictwa w Kościerzynie zgodnie z niniejszym Opisem przedmiotu zamówienia. W ramach niniejszego zamówienia wykonane zostaną trzy obiekty stojące na osobnych postumentach 1) makieta Zespołu Parowozowni w obecnym kształcie, 1 szt.: makieta w skali 1:70, wykonana z brązu, przedstawiająca halę parowozowni, budynek biurowy (dawnej noclegowni), drezynownię, parowóz Ty 42, wykonaną z płytą główną makiety o wymiarach 1 m x 2 m. Na płycie głównej powinny zostać odwzorowane równieŝ torowiska oraz ukształtowanie terenu. 2) makieta parowozu, Ok1, 1 szt.: model w skali 1:32, wykonany z brązu, ustawiony na postumencie o wymiarach 0,8 m. x 0,4 m. 3) makieta parowozu, TKt48, 1 szt.: model w skali 1:32, wykonany z brązu, ustawiony na postumencie o wymiarach 0,8 m. x 0.4 m. Rozdział I Zakres prac objętych niniejszym zamówieniem obejmuje w szczególności: 1) Sporządzenie projektu realizacyjnego trzech makiet dotykowych oraz postumentów, 2) Wykonanie modeli w skali 1:1 wszystkich obiektów (gips lub inny materiał ustalony z Zamawiającym), 3) Wykonanie odlewów z brązu wszystkich obiektów wraz z kotwami mocującymi do podstaw, na podstawie zatwierdzonych modeli, 4) Wykonanie trzech postumentów pod makiety, 5) Wykonanie trzech fundamentów Ŝelbetowych pod makiety, 6) Przytwierdzenie podstaw do fundamentów, 7) prace wykończeniowe (cyzelowanie, patynowanie itp.), 8) Wykonanie na postumentach makiet napisów w języku polskim oraz alfabecie Braille'a, umoŝliwiających osobom niewidomym pozyskanie informacji na temat dotykanych obiektów, 9) Transport i montaŝ gotowych obiektów na miejsce docelowej ekspozycji Makieta i modele wykonane zostaną na podstawie projektu realizacyjnego sporządzonego przez Wykonawcę i zaakceptowanego przez Zamawiającego. Na potrzeby przygotowania projektu realizacyjnego Zamawiający udostępni Wykonawcy materiały pomocnicze (plany, schematy i dokumentację fotograficzną). Wszelkie pozostałe materiały niezbędne do wykonania projektu realizacyjnego, Wykonawca pozyska we własnym zakresie. Obiekty przeznaczone są w szczególności dla osób niewidomych i niepełnosprawnych, w tym poruszających się na wózkach inwalidzkich, z załoŝenia więc muszą być dostosowane 2

3 do potrzeb tych osób pod względem wysokości, dostępności i przeznaczenia do uŝytkowania m.in. przez dotyk. Obiekty muszą spełniać wysokie standardy estetyczne i wpisywać się w zabytkowy charakter otoczenia. Warunkiem prawidłowej realizacji zamówienia jest jak najdokładniejsze odwzorowanie detali przedstawianych obiektów. Stopień odwzorowania powinien uwzględniać detale o wymiarach w rzeczywistości około 30 cm. Sposób wyeksponowania obiektów musi być zgodny z wymaganiami osób niewidomych, tj. umoŝliwiać im zapoznanie się za pomocą dotyku, w sposób niesprawiający kłopotu, z kształtem obiektów. Projekt realizacyjny oraz modele przygotowane do odlewu wymagają akceptacji przedstawicieli Zamawiającego. Wykonawca zobowiązuje się do naniesienia zmian zgodnie ze wskazówkami udzielonymi przez wyŝej wymienione osoby. Obiekty powinny być umieszczone na wysokości pozwalającej na swobodne ich udostępnienie zarówno osobom na wózku inwalidzkim, jak i niewidomym. Sposób montaŝu obiektów i ich postumentów powinien uwzględniać otwarty charakter ekspozycji plenerowej, w tym m.in. cechować się solidnością wykonania i odpornością na warunki atmosferyczne oraz uniemoŝliwiać ich ręczne przesunięcie, oderwanie itp. KaŜdy obiekt musi być opatrzony napisami w języku polskim oraz w alfabecie Braille'a, których treść, nie dłuŝszą niŝ 550 znaków (sumując treść dla wszystkich makiet), określi Zamawiający. Wykonawca zobowiązany jest do opracowania oraz umieszczenia napisów za pomocą pisma brajlowskiego. Napisy muszą być umieszczone na tabliczkach, trwale przymocowanych do płyty głównej makiety. Tabliczki równieŝ powinny być wykonane z brązu. Wielkość znaków w opisach w alfabecie Braille'a powinna zostać dostosowana do wymogów określonych w rozdziale 3 niniejszego opisu. Opisy dla widzących muszą być wykonane czcionką o wysokości 12 mm. Postumenty dla makiet będą stanowiły konstrukcje metalowe w formie prostopadłościanów. Wymiary poszczególnych postumentów podane są w rozdziale 2 opisu przedmiotu zamówienia. Zewnętrzne ściany postumentów powinny być obłoŝone blachą ze stali tytanowocynkowej. Postumenty zostaną zespolone przez Wykonawcę z uprzednio przygotowanymi przez Wykonawcę Ŝelbetowymi fundamentami w miejscu wskazanym przez Zamawiającego. Odlewy rzeźb powinny zostać wykonane z brązu bardzo wysokiej jakości, spawy odlewu muszą być niezauwaŝalne, odlew powinien spełniać wymagane własności mechaniczne m.in. brak spękań, odkształceń, trwałość Nadzór nad całością prac odlewniczych i lokalizacyjnych pełniony będzie przez pana Michała Pakułę, panią Halinę Sędzicką oraz inspektorów nadzoru. Wykonawca zapewni we własnym zakresie wszystkie materiały, sprzęt i transport niezbędne do wykonania przedmiotu zamówienia. UŜyte materiały, i technika wykonania muszą być zgodne z obowiązującymi przepisami i obowiązującymi normami technicznymi. Prace montaŝowe powinny być prowadzone w sposób nieingerujący w zabytkową strukturę obiektu. Wszelkie uzasadnione odstępstwa w tym zakresie wymagają zgody Zamawiającego. Wykonawca w trakcie realizacji przedmiotu zamówienia będzie na bieŝąco współpracował z Zamawiającym. Wykonawca zobowiązuje się takŝe do ścisłej współpracy z wykonawcami innych elementów wyposaŝenia obiektu. Realizacja przedmiotu zamówienia nastąpi nie później niŝ do dnia r. W terminie 7 dni od dnia podpisania umowy Wykonawca przedstawi Zamawiającemu szczegółowy harmonogram rzeczowy wykonania niniejszego zamówienia z uwzględnieniem następujących etapów realizacji zamówienia: 1) etap I: dostarczenie projektu realizacyjnego trzech makiet - etap zakończony pierwszym odbiorem częściowym 2) etap II: wykonanie modeli gipsowych (lub z innego materiału) wszystkich makiet (bez postumentów) w docelowych wymiarach makiet etap zakończony drugim odbiorem częściowym, 3) wykonanie, montaŝ i osadzenie odlewów z brązu wszystkich makiet wraz z pracami wykończeniowymi - etap zakończony odbiorem końcowym. 3

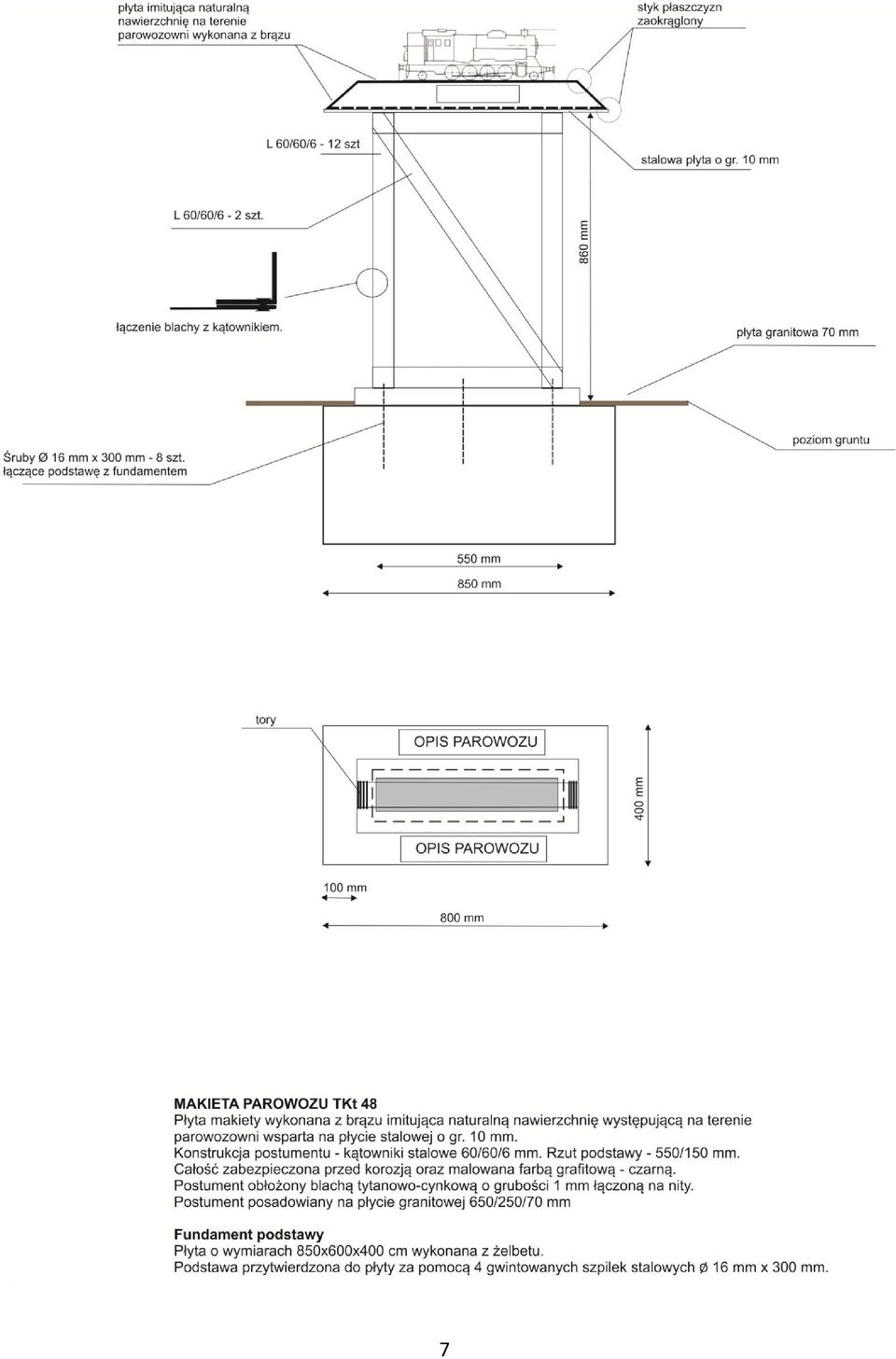

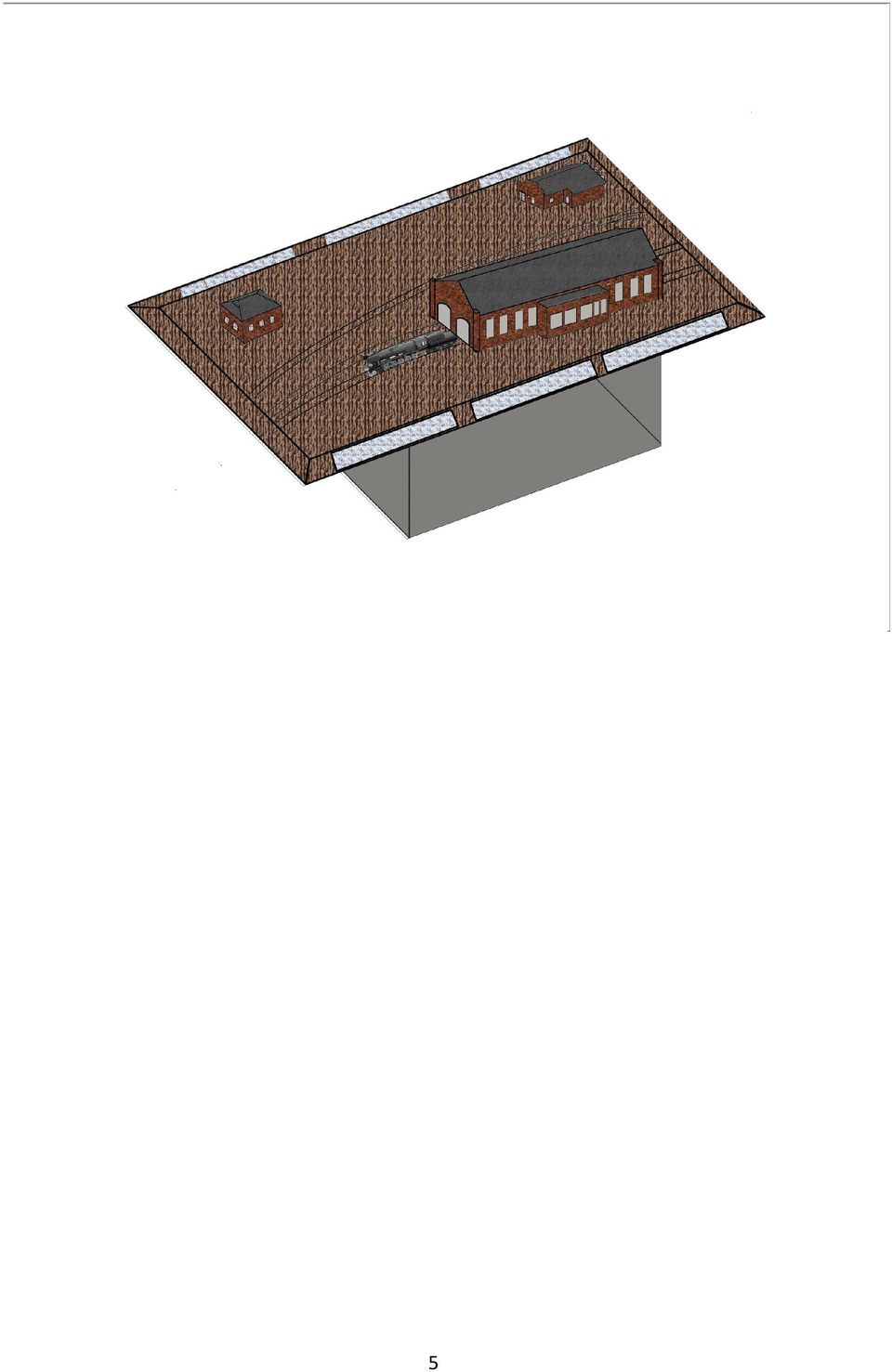

4 Rozdział 2 Schematy wykonania makiet. 4

5 5

6 6

7 7

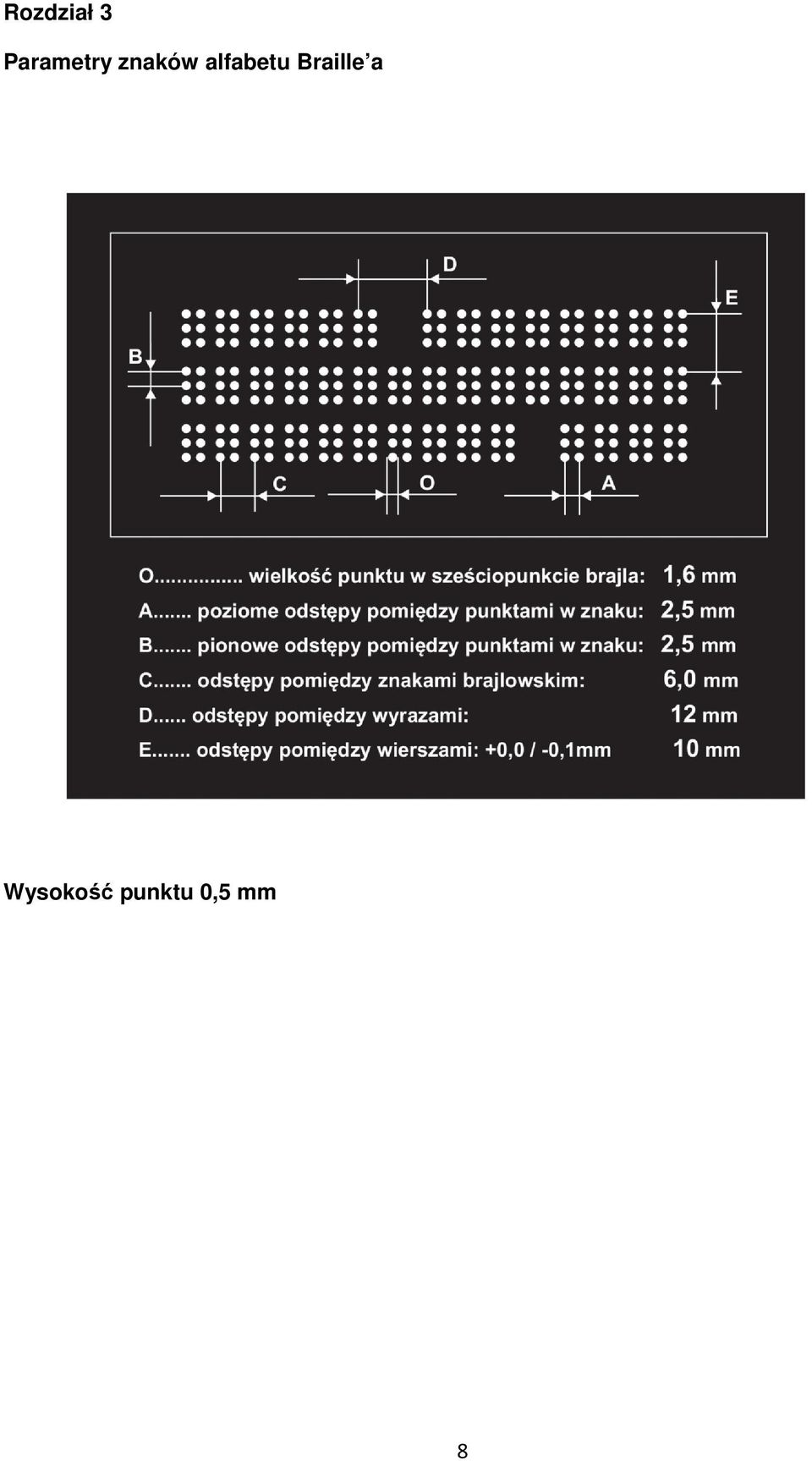

8 Rozdział 3 Parametry znaków alfabetu Braille a Wysokość punktu 0,5 mm 8

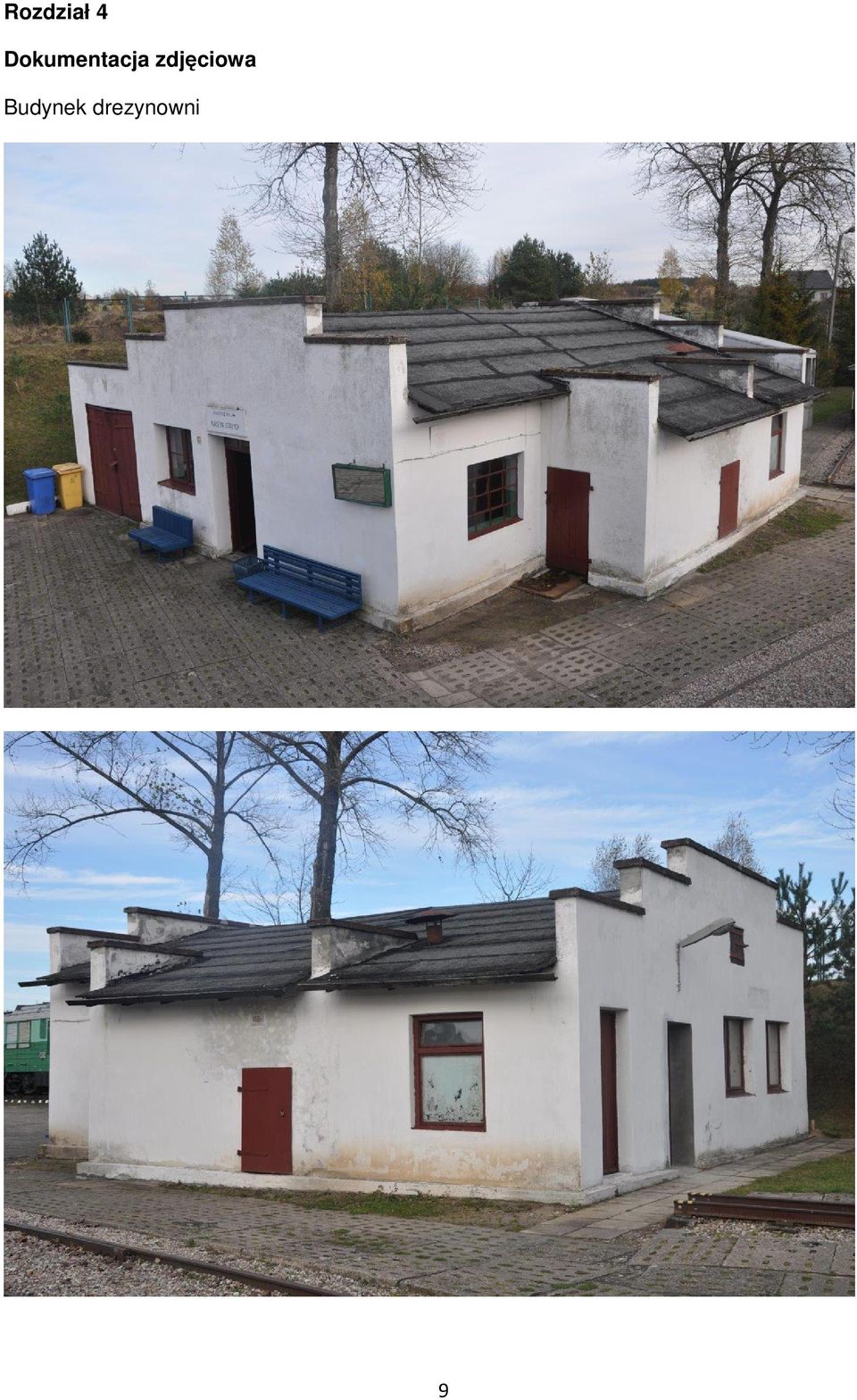

9 Rozdział 4 Dokumentacja zdjęciowa Budynek drezynowni 9

10 Hala Parowozowni 10

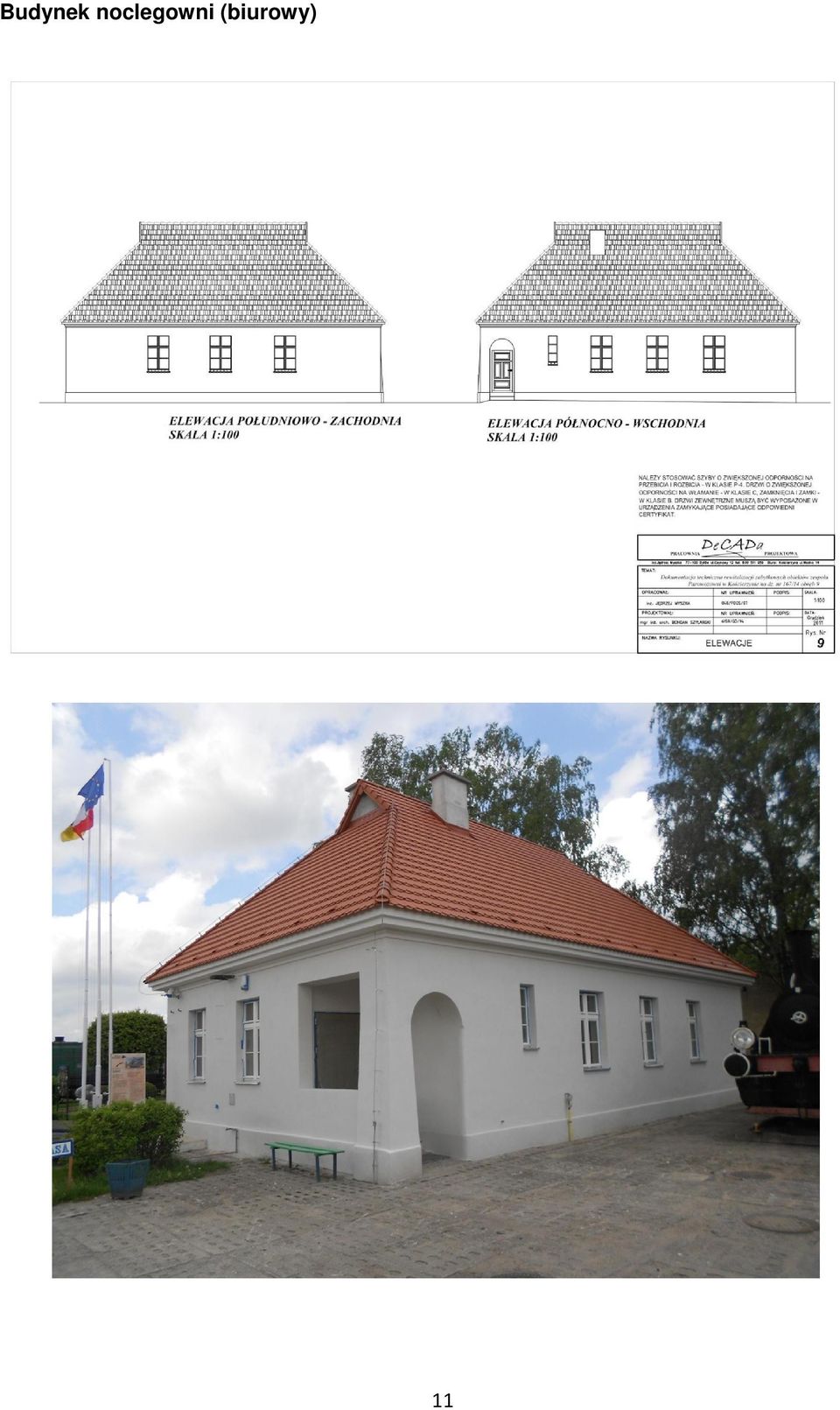

11 Budynek noclegowni (biurowy) 11
