1 Spółka z o.o Bielsko - Biała, ul. Warszawska 5 /fax NIP e:mail - inwus@poczta.onet.pl PROGRAM FUNKCJONALNO - UśYTKOWY makiet oraz ekspozycji detali architektonicznych w kompleksie Starego Zamku, Nowego Zamku i parku Habsburgów dla etapu V pn. Wykonanie i montaŝ makiet w ramach projektu pn. Od Komorowskich do Habsburgów - utworzenie historycznego parku tematycznego w śywcu stanowiącego część Projektu Kluczowego pn. Rozwój infrastruktury turystycznej subregionu południowego RPO WSL na lata Zlecający: Powiat śywiecki ul. Krasińskiego śywiec Kod CPV: (Roboty budowlane w zakresie parków tematycznych) Autor: Bielsko - Biała, styczeń 2011 r.

2 Opracowanie zawiera: Podstawa opracowania Źródła informacji A. MAKIETY I. Część opisowa programu funkcjonalno - uŝytkowego II. Część informacyjna III. Opisy obiektów będących wzorcem makiet opisy obiektów dokumentacja fotograficzna inne dokumenty B. EKSPOZYCJE NAJCIEKAWSZYCH DETALI I. Część opisowa programu funkcjonalno - uŝytkowego II. Część informacyjna III. Detale modeli architektonicznych C. SZKICE GABLOT D. WYLICZENIE WARTOŚCI PRZEDMIOTU ZAMÓWIENIA I. Makiety II. Ekspozycja najciekawszych detali architektonicznych III. Zestawienie wartości przedmiotu zamówienia 2

3 Podstawa opracowania: Podstawa formalna - umowa z Zamawiającym. Podstawa prawna: - Kodeks cywilny - Ustawa Prawo Zamówień Publicznych z dnia r. (Dz. U. nr 19, poz. 177 z późniejszymi zmianami). - Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno - uŝytkowym (Dz. U. z 2004 r. nr 130, poz. 1389). Źródła informacji: - dokumentacja będąca w posiadaniu dysponentów obiektów zabytkowych - informacje uzyskane od Dyrekcji Muzeum Miejskiego w śywcu - wizja lokalna w obiektach zabytkowych, będących przedmiotem opracowania - dokumentacja fotograficzna - strony internetowe dotyczące zabytków - informacje uzyskane od autorów projektów makiet 3

4 A. MAKIETY I. Część opisowa programu funkcjonalno - uŝytkowego 1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia będą makiety przestrzenne prezentujące zmiany architektoniczne na przestrzeni wieków jakie zachodziły w kompleksie Starego Zamku, Nowego Zamku i parku Habsburgów w kolejnych wiekach. Wykaz makiet i proponowana lokalizacja: Obiekt nr 1: Makieta pierwszego zamku Komorowskich (ok r.) wg rekonstrukcji Marii Bicz - Suknarowskiej. Planowana lokalizacja - wnętrza Nowego Zamku. Obiekt nr 2: Makieta Starego Zamku (ok r.) wg rekonstrukcji Andrzeja Swaryczewskiego. Planowana lokalizacja - wnętrza Nowego Zamku. Obiekt nr 3: Makieta Starego Zamku (1755 r.) za czasów Wielopolskich. Planowana lokalizacja - wnętrza Nowego Zamku. Obiekt nr 4: Makieta załoŝeń zamkowych (1838 r.) wg archiwalnej inwentaryzacji sporządzonej na polecenie Karola Ludwika Habsburga po jego zakupie od Adama Wielopolskiego. Planowana lokalizacja - wnętrza Nowego Zamku. Obiekt nr 5: Makieta wizji architektonicznej rozbudowy kompleksu zamkowego opracowana dla Karola Stefana Habsburga przez wybitnych polskich architektów. Planowana lokalizacja - wnętrza Nowego Zamku. Obiekt nr 6 10: Makieta aktualnego kompleksu zamkowego - między innymi Stary Zamek, Stajnia, Wozownia, Nowy Zamek, Domek Chiński oraz mała architektura, ciągi komunikacyjne i zieleń. Planowana lokalizacja - wnętrza Nowego Zamku. 4

5 II. Część informacyjna 1. Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie robót związanych z realizacją zadania pn. Wykonanie i montaŝ makiet w ramach projektu pn. Od Komorowskich do Habsburgów - utworzenie historycznego parku tematycznego w śywcu stanowiącego część Projektu Kluczowego pn. Rozwój infrastruktury turystycznej subregionu południowego RPO WSL na lata część A MAKIETY. W ramach zamówienia wyodrębnia się dwa etapy robót: Etap 1 - projektowanie Etap II - wykonanie i zamontowanie makiet 1.1. Etap I - projektowanie W ramach tego etapu naleŝy sporządzić następującą dokumentację: Projekt koncepcyjny - uzgodniony z Zamawiającym. Projekt techniczny w skład którego wchodzą między innymi: - niezbędne rzuty poziome - widok elewacji - istotne detale oddające charakter danego obiektu - widok przestrzenny - projekt gablot szklonych wraz z projektem oświetlenia makiet - projekt tzw. tablic edukacyjnych Ponadto zalecana jest inwentaryzacja w postaci skatalogowanych elementów makiety. Ułatwi to serwisowanie w trakcie eksploatacji parku tematycznego. Makiety naleŝy wykonać w oparciu o: materiały udostępnione przez Zamawiającego dokumentację fotograficzną dokumenty uŝyczone przez dysponentów obiektów materiały archiwalne dotyczące stanu historycznego obiektów wizje lokalne i pomiary dokonane przez Wykonawcę 1.2. Etap II - wykonanie i montaŝ makiet Wykonanie makiet - podstawowe informacje Obiekt nr 1: Makieta pierwszego zamku Komorowskich (ok r.) wg rekonstrukcji Marii Bicz - Suknarowskiej. 5

6 Stan historyczny - pierwotny. Skala Materiał podstawowy: tworzywo. Konstrukcja: rama stalowa lub aluminiowa w środku budowli nadająca sztywność przy przenoszeniu lub montaŝu. Makieta podświetlona z zewnątrz i wewnątrz. Obiekt nr 2: Makieta Starego Zamku (ok r.) wg rekonstrukcji Andrzeja Swaryczewskiego. Stan historyczny - pierwotny. Skala Materiał podstawowy: tworzywo. Konstrukcja: rama stalowa lub aluminiowa w środku budowli nadająca sztywność przy przenoszeniu lub montaŝu. Makieta podświetlona z zewnątrz i wewnątrz. Obiekt nr 3: Makieta Starego Zamku (1755 r.) za czasów Wielopolskich. Stan historyczny - pierwotny. Skala Materiał podstawowy: tworzywo. Konstrukcja: rama stalowa lub aluminiowa w środku budowli nadająca sztywność przy przenoszeniu lub montaŝu. Makieta podświetlona z zewnątrz i wewnątrz. Obiekt nr 4: Makieta załoŝeń zamkowych (1838 r.) wg archiwalnej inwentaryzacji sporządzonej na polecenie Karola Ludwika Habsburga po jego zakupie od Adama Wielopolskiego Stan historyczny - pierwotny. Skala Materiał podstawowy: tworzywo. Konstrukcja: rama stalowa lub aluminiowa w środku budowli nadająca sztywność przy przenoszeniu lub montaŝu. Makieta podświetlona z zewnątrz i wewnątrz. Obiekt nr 5: Makieta wizji architektonicznej rozbudowy kompleksu zamkowego opracowana dla Karola Stefana Habsburga przez wybitnych polskich architektów. Stan historyczny - wg fotografii modelu Wielkiej Przebudowy 1906 r. Skala Materiał podstawowy: tworzywo. Konstrukcja: rama stalowa lub aluminiowa w środku budowli nadająca sztywność przy przenoszeniu lub montaŝu. Makieta podświetlona z zewnątrz i wewnątrz. 6

7 Obiekt nr 6 10: Makieta aktualnego kompleksu zamkowego - między innymi Stary Zamek, Stajnia, Wozownia, Nowy Zamek, Zamek Chiński. Makieta obejmuje swoim zasięgiem część kompleksu zamkowo - parkowego, w tym między innymi obiekty zamkowe, ukształtowanie terenu, drogi, ciągi piesze, zieleń niską, wysoką, cieki i zbiorniki wodne, elementy małej architektury. Stan historyczny - aktualny. Skala Materiał podstawowy: tworzywo. Makieta podświetlona z zewnątrz i wewnątrz z programem umoŝliwiającym eksponowanie pojedynczych elementów lub grup obiektów za pomocą pilota lub panelu sterującego Wykonanie makiet - informacje pomocnicze Materiałem podstawowym dla makiet jest tworzywo odporne na zmienne warunki, posiadające duŝą trwałość, odporne na kurz. Jako materiały pomocnicze moŝna uŝywać:drewno, szkło, plexi, Ŝywicę epoksydową, farby. Wszystkie materiały uŝyte do wykonania makiet powinny zapewnić trwałość i naleŝyty wygląd zewnętrzny. Materiał wykończeniowy i kolorystyka powinny nadawać charakter historyczny eksponatu. Wykonawca miniatur winien zapewnić gwarancję na wykonanie makiet. Zakres oraz terminy obowiązywania gwarancji określone zostaną w projekcie umowy. Wykonawca w przypadku uszkodzenia w trakcie eksploatacji zapewni serwis, który w przeciągu 21 dni od chwili zgłoszenia dokona naprawy. Zapewni teŝ serwis odpłatny przez 7 lat od chwili upływu gwarancji. W ramach realizacji projektu Wykonawca wykona tablice edukacyjne dla poszczególnych makiet o wymiarach 50 x 70 cm. Tablice wykonać jako fotoramy przeznaczone do umieszczenia na ścianie bądź statywie. Treść i forma napisu zostanie ustalona w trakcie realizacji. W ramach zamówienia naleŝy wykonać teŝ gabloty ekspozycyjne ze sklejki lub płyty meblowej, wierzch ze szkła (szkło bezpieczne) klejonego na zakładkę, z fazą. Kolor szary. Wraz z gablotą, której szkic dołączony jest do programu funkcjonalno - uŝytkowego naleŝy wykonać oświetlenie niskonapięciowe makiet wraz z przewodami (linki świetlne około 200 mb), urządzeniami i podłączeniem do źródła prądu. Uwaga: Wszystkie prace związane z przygotowaniem i wykonaniem makiet naleŝy konsultować z Muzeum Miejskim w śywcu. 7

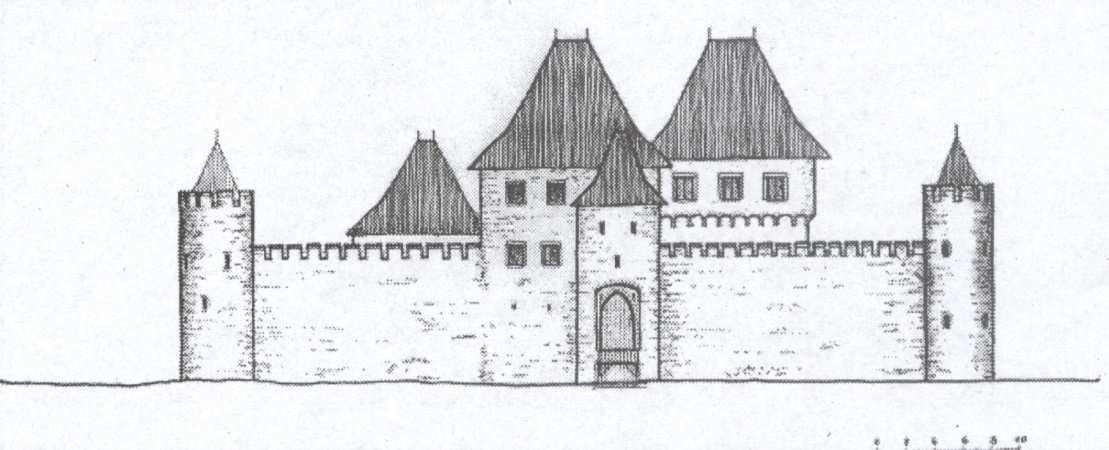

8 III. Opisy zabytkowych obiektów będących wzorcem makiet 1. Pierwszy Zamek Komorowskich (ok ) wg rekonstrukcji Marii Bicz - Suknarowskiej sporządzonej w oparciu o badania historyczne, archeologiczne i architektoniczne. Zamek składał się z trzech wieŝ mieszkalnych otoczony był murem obronnym obwodowym z naroŝnymi podkowiastymi basztami. Zamek połoŝony był na płaskim terenie i otoczony wodą. Pierwszy Zamek Komorowskich (z murem obronnym), rekonstrukcja rzutu parteru Pierwszy Zamek Komorowskich (z murem obronnym), rekonstrukcja widoku od strony miasta 8

9 2. Stary Zamek (około 1500 r.) wg rekonstrukcji Andrzeja Swaryczewskiego sporządzonej w oparciu o badania historyczne, archeologiczne i architektoniczne. Zamek otoczony był murem obronnym obwodowym. Murowana wieŝa mieszkalna dwukondygnacyjna znajdowała się na dziedzińcu otoczona murem kamiennym z dwoma półbasztami. 9

10 3. Stary Zamek ( ) za czasów Wielopolskich. W roku 1721 wyburzono całkowicie dawne skrzydło południowe, pochodzące z pierwszego zamku Komorowskich. Poszerzono w ten sposób dziedziniec wewnętrzny, likwidując równocześnie południowe międzymurze. Od południa dostawiono dwa ryzality budynek pokryły nowe dachy, w miejscu starych z attykami. Uzupełniono kruŝganki, aby otaczały dziedziniec dookoła, a nową kamieniarkę wykonano na wzór starej. Jest to ostatnie powiększenie zamku Ŝywieckiego. Podczas tak duŝej przebudowy zamek został ozdobiony barokową kamieniarką. Dawna fosa przed bramą została nieco odsunięta, na wejściu zbudowano okazały kamienny most o dwu przęsłach. Zamek Wielopolskich, rzut parteru Stary Zamek, widok z 1867 roku wg rysunku Łepkowskiego. Rysunek dokumentuje elewacje zamku barokowe (część południowa do bramy) 10

11 4. ZałoŜenie zamkowe z 1838 roku według archiwalnej inwentaryzacji majątku sporządzonego na polecenie Karola Ludwika Habsburga po jego zakupie od Adama Wielopolskiego. W skład kompleksu wchodziły: Stary Zamek, parterowe barokowe oficyny zamkowe z łamanymi dachami wraz z dawnym pałacem Andrzeja Wielopolskiego (południowe skrzydło oficyn). Widok z wieŝy kościoła farnego na Stary Zamek i oficyny, fot. ok r., zbiory Muzeum Miejskiego w śywcu 11

12 5. Wizja architektoniczna rozbudowy kompleksu zamkowego za czasów Karola Stefana Habsburga przez wybitnych polskich architektów: Tadeusza Stryjeńskiego i Franciszka Mączyńskiego (1906). Głównym załoŝeniem projektu było połączenie brył Starego i Nowego Zamku w zamknięty obwód. Fotografia niezachowanego modelu Wielkiej Przebudowy zamków Ŝywieckich, 1906 r. 12

13 6 10. Aktualny wygląd kompleksu, czyli makiety między innymi: Starego Zamku, Stajni, Wozowni, Nowego Zamku, Domku Chińskiego 13

14 14

15 B. EKSPOZYCJE NAJCIEKAWSZYCH DETALI I. Część opisowa programu funkcjonalno - uŝytkowego 1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia będą detale architektoniczne z kolejnych epok, które moŝna odnaleźć w obiektach: Nowego Zamku, Starego Zamku, Stajni, Wozowni, pozostałych oficyn zamkowych, Domku Chińskiego wraz z opisującymi je tablicami edukacyjnymi. Wykaz makiet i detali oraz proponowana lokalizacja: Obiekt nr 1: Model Starego Zamku (ok r.) wg rekonstrukcji Marii Bicz - Suknarowskiej - wg detalu nr 1. Planowana lokalizacja - gablota we wnętrzach Nowego Zamku. Obiekt nr 2: Model kruŝganków - wg detalu nr 2. Planowana lokalizacja - wnętrza Nowego Zamku (gablota dla ekspozycji pionowej). Obiekt nr 3: Model kamiennego parteru z dziedzińca w ścianie południowej - wg detalu nr 3. Planowana lokalizacja - wnętrza Nowego Zamku (gablota dla ekspozycji pionowej). Obiekt nr 4: Model wieŝy z krenelaŝem - wg detalu nr 4. Planowana lokalizacja - gablota we wnętrzach Nowego Zamku. Obiekt nr 5: Model dekoracyjny obramienia drzwi na oficynie północnej (wozowni) - wg detalu nr 5. Planowana lokalizacja - wnętrza Nowego Zamku (gablota dla ekspozycji pionowej). Obiekt nr 6: Model dekoracyjny obramienia okna oficyny wschodniej - wg detalu nr 6. Planowana lokalizacja - wnętrza Nowego Zamku (gablota dla ekspozycji pionowej). Obiekt nr 7: Model kaplicy zamkowej - wg detalu nr 7. Planowana lokalizacja - gablota we wnętrzach Nowego Zamku. Obiekt nr 8: Model fragmenty elewacji południowej - wg detalu nr 8. Planowana lokalizacja - wnętrza Nowego Zamku (gablota dla ekspozycji pionowej). 15

16 Obiekt nr 9: Model herbu rodziny Habsburgów umieszczony na elewacji zachodniej - wg detalu nr 9. Planowana lokalizacja - wnętrza Nowego Zamku (gablota dla ekspozycji pionowej). Obiekt nr 10: Model tablicy upamiętniającej pobyt królowej Hiszpanii w śywcu (fragment elewacji zachodniej) - wg detalu nr 10. Planowana lokalizacja - wnętrza Nowego Zamku (gablota dla ekspozycji pionowej). II. Część informacyjna 1. Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie robót związanych z realizacją zadania pn. Wykonanie i montaŝ makiet w ramach projektu pn. Od Komorowskich do Habsburgów - utworzenie historycznego parku tematycznego w śywcu stanowiącego część Projektu Kluczowego pn. Rozwój infrastruktury turystycznej subregionu południowego RPO WSL na lata część B EKSPOZYCJE NAJCIEKAWSZYCH DETALI. W ramach zamówienia wyodrębnia się dwa etapy robót: Etap 1 - projektowanie Etap II - wykonanie i zamontowanie modeli 1.1. Etap I - projektowanie W ramach tego etapu naleŝy sporządzić następującą dokumentację: Projekt koncepcyjny - uzgodniony z Zamawiającym. Projekt techniczny w skład którego wchodzi: - niezbędne rzuty poziome (w przypadku makiet) - widok elewacji - istotne detale oddające charakter danego obiektu - widok przestrzenny ( w przypadku makiet) - projekt gablot szklonych wraz z projektem oświetlenia eksponatów - projekt tzw. tablic edukacyjnych Ponadto w przypadku makiet zalecana jest inwentaryzacja w postaci skatalogowanych elementów makiety. Ułatwi to serwisowanie w trakcie eksploatacji parku tematycznego. Detale naleŝy wykonać w oparciu o: materiały udostępnione przez Zamawiającego dokumentację fotograficzną 16

17 dokumenty uŝyczone przez dysponentów obiektów materiały archiwalne dotyczące stanu historycznego obiektów wizje lokalne i pomiary dokonane przez Wykonawcę 1.2. Etap II - wykonanie i montaŝ detali architektonicznych Wykonanie modeli - podstawowe informacje Obiekt nr 1: Model architektury gotyckiej. Makieta Starego Zamku (ok r.) wg rekonstrukcji Marii Bicz - Suknarowskiej. Stan historyczny - pierwotny. Skala Materiał podstawowy: tworzywo. Konstrukcja: rama stalowa lub aluminiowa w środku budowli nadająca sztywność przy przenoszeniu lub montaŝu. Makieta podświetlona z zewnątrz i wewnątrz. Obiekt nr 2: Model architektury renesansowej z czasów Komorowskich. Stan historyczny - aktualny. Skala Materiał podstawowy: tworzywo, odlew z gipsu. Konstrukcja: dostosowana do umieszczenia modelu w gablocie dla ekspozycji pionowej. Model oświetlony z zewnątrz. Obiekt nr 3: Element architektury barokowej z czasów Wielopolskich - model kamiennego portalu dziedzińca w ścianie południowej. Stan historyczny - aktualny. Skala 1 5. Materiał podstawowy: tworzywo, odlew z gipsu. Konstrukcja: dostosowana do umieszczenia modelu w gablocie dla ekspozycji pionowej. Model oświetlony z zewnątrz. Obiekt nr 4: Element architektury neogotyckiej - makieta wieŝy z krenelaŝem. Stan historyczny - aktualny. Skala Materiał podstawowy: tworzywo. Konstrukcja: rama stalowa lub aluminiowa w środku budowli nadająca sztywność przy przenoszeniu lub montaŝu. Makieta podświetlona z zewnątrz i wewnątrz. 17

18 Obiekt nr 5: Fragment barokowych oficyn północnych (wozownia) - model dekoracyjnego obramienia drzwi. Stan historyczny - aktualny. Skala 1 5. Materiał podstawowy: tworzywo, odlew gipsowy. Konstrukcja: dostosowana do umieszczenia modelu w gablocie dla ekspozycji pionowej. Model oświetlony z zewnątrz. Obiekt nr 6: Fragment barokowych oficyn wschodnich - model dekoracyjny obramienia okna. Stan historyczny - aktualny. Skala 1 5. Materiał podstawowy: tworzywo, odlew gipsowy. Konstrukcja: dostosowana do umieszczenia modelu w gablocie dla ekspozycji pionowej. Model oświetlony z zewnątrz. Obiekt nr 7: Makieta kaplicy zamkowej. Stan historyczny - pierwotny wg dokumentacji ze zbiorów Muzeum Miejskiego w śywcu. Skala Materiał podstawowy: tworzywo. Konstrukcja: rama stalowa lub aluminiowa w środku budowli nadająca sztywność przy przenoszeniu lub montaŝu. Makieta podświetlona z zewnątrz i wewnątrz. Obiekt nr 8: Fragment architektury neorenesansowej - elewacja południowa pałacu. Stan historyczny - aktualny. Skala Materiał podstawowy: tworzywo, odlew gipsowy. Konstrukcja: dostosowana do umieszczenia modelu w gablocie dla ekspozycji pionowej. Model oświetlony z zewnątrz. Obiekt nr 9: Herb rodziny Habsburgów umieszczony na elewacji zachodniej. Stan historyczny - aktualny. PrzybliŜone wymiary: wys. 80 cm, szer. 60 cm. Materiał podstawowy: tworzywo, odlew gipsowy. Konstrukcja: dostosowana do umieszczenia modelu w gablocie dla ekspozycji pionowej. Model oświetlony z zewnątrz. 18

19 Obiekt nr 10: Tablica upamiętniająca pobyt królowej Hiszpanii w śywcu - fragment elewacji zachodniej. Stan historyczny - pierwotny wg dokumentacji ze zbiorów Muzeum Miejskiego w śywcu. PrzybliŜone wymiary: wys. 80 cm, szer. 70 cm. Materiał podstawowy: tworzywo, odlew gipsowy. Konstrukcja: dostosowana do umieszczenia modelu w gablocie dla ekspozycji pionowej. Model oświetlony z zewnątrz Wykonanie detali architektonicznych - informacje pomocnicze Jako materiały pomocnicze moŝna uŝywać: drewno, szkło, plexi, Ŝywicę epoksydową, farby. Wszystkie materiały uŝyte do wykonania makiet i detali powinny zapewnić trwałość i naleŝyty wygląd zewnętrzny. Materiał wykończeniowy i kolorystyka powinny nadawać charakter historyczny eksponatu. Wykonawca winien zapewnić gwarancję na wykonanie makiet i detali. Zakres oraz terminy obowiązywania gwarancji określone zostaną w projekcie umowy. Wykonawca w przypadku uszkodzenia w trakcie eksploatacji zapewni serwis, który w przeciągu 21 dni od chwili zgłoszenia dokona naprawy. Zapewni teŝ serwis odpłatny przez 7 lat od chwili upływu gwarancji. W ramach realizacji projektu Wykonawca wykona tablice edukacyjne dla poszczególnych makiet i detali o wymiarach 50 x 70 cm. Tablice wykonać jako fotoramy przeznaczone do umieszczenia na ścianie bądź statywie. Treść i forma napisu zostanie ustalona w trakcie realizacji. W ramach zamówienia dla makiet naleŝy wykonać teŝ gabloty ekspozycyjne ze sklejki, wierzch ze szkła (szkło bezpieczne) klejonego na zakładkę, z fazą. Kolor szary. Wraz z gablotą, której szkic dołączony jest do programu funkcjonalno - uŝytkowego naleŝy wykonać oświetlenie niskonapięciowe makiet wraz z przewodami (linki świetlne) i podłączeniem do źródła prądu. Elementem niezbędnym dla detali są gabloty ekspozycyjne pionowe wraz z umocowaniem i oświetleniem niskoprądowym z przewodami i podłączeniem do prądu. Do projektu funkcjonalno - uŝytkowego dołączono szkice koncepcyjne gablot dla ekspozycji pionowych. Uwaga: Wszystkie prace związane z przygotowaniem i wykonaniem makiet oraz detali naleŝy konsultować z Muzeum Miejskim w śywcu. 19
