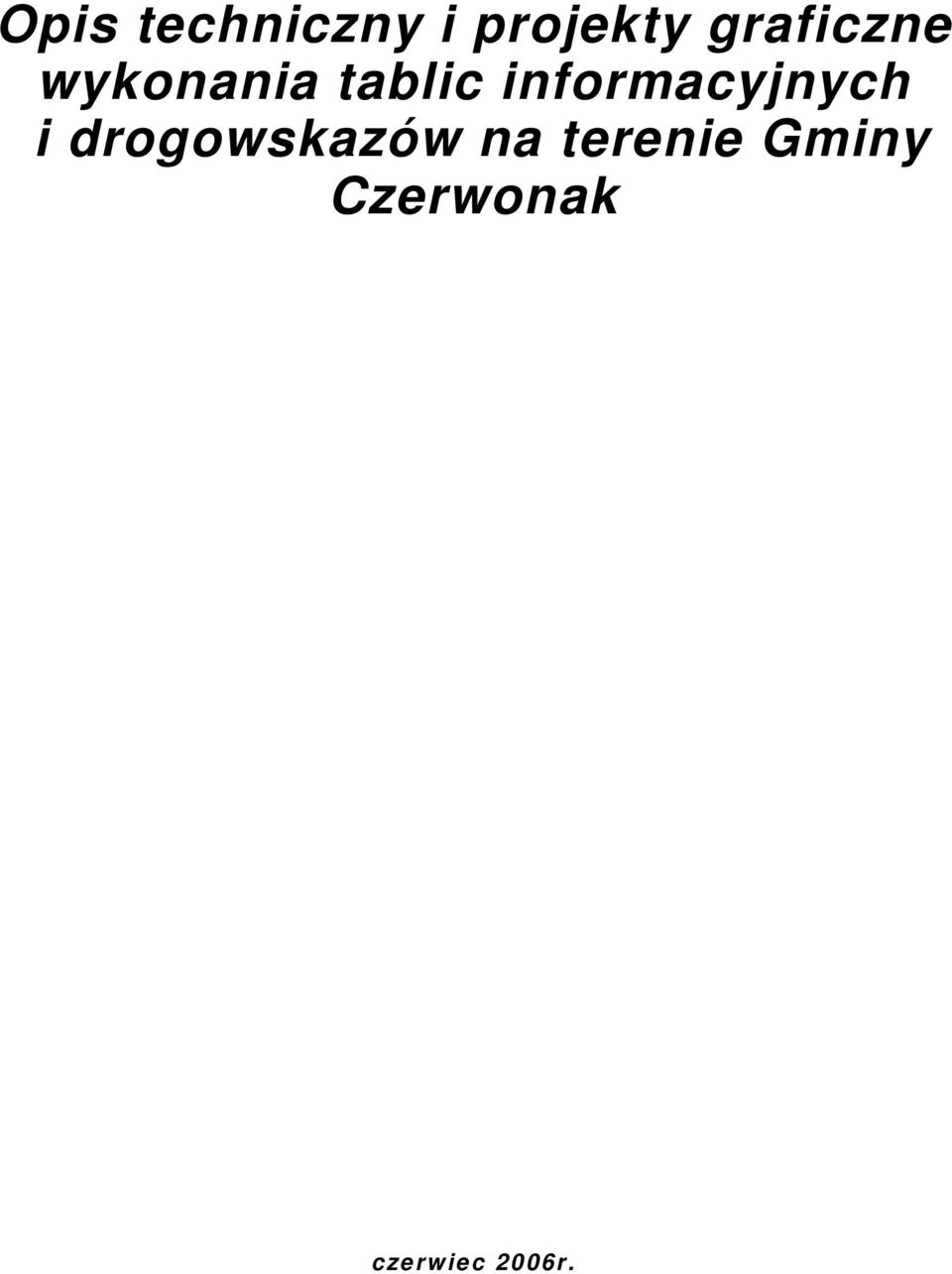

1 Opis techniczny i projekty graficzne wykonania tablic informacyjnych i drogowskazów na terenie Gminy Czerwonak czerwiec 2006r.

2 1. CZĘŚĆ OPISOWA Opis techniczny do projektu graficznego tablic informacyjnych i drogowskazów dla Gminy Czerwonak Zleceniodawca: Gmina Czerwonak Wykonawca: e.desk Maciej Cegłowski 1. Przedmiot opracowania Przedmiotem opracowania jest projekt tablic informacyjnych i drogowskazów dla pieszych, które zostaną rozmieszczone na terenie Gminy Czerwonak. 2. Podstawa opracowania umowa z zamawiającym z dnia r. warunki techniczne, uzgodnienia i ustalenia z Zamawiającym 3. Zakres opracowania Projekt 10 podświetlanych tablic informacyjnych i 9 drogowskazów przeznaczonych do montaŝu na terenie miejscowości Gminy Czerwonak. Ustawianie projektowanych elementów odbędzie się na podstawie wskazań Zamawiającego. 4. Charakterystyka rozwiązań Wszystkie zastosowane rozwiązania powinny gwarantować odporność na warunki atmosferyczne (opady, wiatr, nasłonecznienie), bezpieczeństwo osób znajdujących się w pobliŝu oraz odporność na akty wandalizmu w zakresie metod wykonania, montaŝu i uŝytych materiałów. Elementy objęte 3-letnią gwarancją ogólną i 10-letnią gwarancją antykorozyjną. Tablice informacyjne Wymiary zewnętrzne tablicy: 215x100x16-20cm (szer. x wys. x głęb.) Konstrukcja nośna: wykonana ze stali zabezpieczonej antykorozyjnie, ocynkowanej ogniowo, malowanej proszkowo powinna zapewniać wymaganą sztywność całej tablicy oraz poszycia. Elementy nośne powinny być całkowicie schowane pod poszyciem.

3 Poszycie: z anodowanego aluminium w kolorze naturalnym o grubości 2mm., przykrywające w pełni konstrukcję nośną tablicy. Boczne elementy poszycia wykonane z profili aluminiowych o promieniu zakrzywienia krawędzi w przedziale 8-10cm. Sposób montaŝu wykorzystanych materiałów i wybranych przez wykonawcę rozwiązań technicznych powinien zabezpieczać elementy znajdujące się wewnątrz tablicy przed zamakaniem. Dopuszczane jest zastosowanie profili nadających łukowy kształt powierzchni frontowej i tylnej tablicy w takim przypadku jednak grubość tablicy, nie moŝe być większa niŝ 40 cm (dopuszczalne jest zmniejszenie grubości). Przy zastosowaniu rozwiązań dających płaski kształt powierzchni frontowej i tylniej tablicy grubość tablicy nie moŝe być większa niŝ 20 cm (dopuszczalne jest zmniejszenie grubości). Wszelkie elementy montaŝu i łączenia fragmentów poszycia ze sobą i konstrukcją nośną (np. śruby, nity, spawy, itp.) nie mogą być widoczne z zewnątrz. Konstrukcja i sposób montowania poszycia powinny gwarantować dostęp do elementów elektrycznych znajdujących się wewnątrz tablicy w celu późniejszego podłączenia zasilania dla oświetlenia wewnętrznego tablicy, oraz umoŝliwiać czynności serwisowe tych elementów. Oświetlenie: wykonane w trakcie realizacji tablic jednak bez doprowadzenia i podłączenia zasilania oraz wyposaŝenia w świetlówki. Podświetlenie wewnętrzne powierzchni ekspozycyjnej powinno być przygotowane do zamontowania min. 4 świetlówek trójpasmowych. Zamontowana instalacja elektryczna o napięciu 220V wraz z osprzętem (obejmującym takŝe wyłącznik róŝnicowo-prądowy oraz czujnik zmierzchowy) powinna zawierać wszystkie elementy wymagane przy wykorzystaniu takiego typu oświetlenia oraz gwarantujące jego właściwe działanie. Płyta rozpraszająca światło w kolorze mleczno-białymi i grubości min. 4 mm, na której naklejona będzie grafika musi zapewniać równomierne oświetlenie całej powierzchni ekspozycji. Grafika: zgodna z dołączonym projektem graficznym, eksponowana jednostronnie, od strony frontowej o wymiarze 78x128cm. Drukowana w pełnym kolorze na matowej folii samoprzylepnej do podświetleń z uŝyciem farb solwentowych. Rozdzielczość druku min. 1440dpi, gwarancja zachowania koloru przez okres min. 3 lat. Kolorystyka wydruku powinna odpowiadać wzorcom zawartym we wzornikach CMYK. Wartości dla podstawowych elementów wynoszą: tło główne grafiki: c80 m0 y100 k10 tło nagłowków (nazwa miejscowości i gminy): c0 m0 y25 k0 typografia nazwy miejscowości i gminy: c80 m0 y100 k59 typografia informacji o miejscu: c0 m0 y0 k0 elementy ikon waŝnych miejsc: tło c0 m0 y0 k0, symbol i obwódka c100 m60 y0 k0 kolor zasadniczy dróg: c0 m0 y25 k0 obszary łąk: c0 m0 y50 k0 obszary leśne: tło c100 m0 y100 k10 z ikonami c60 m0 y80 k10 obszary zieleni: c35 m0 y80 k0

4 obszary zabudowane: c22 m31 y70 k0 obszary usług / przemysłu: c40 m50 y0 k0 obszary wód powierzchniowych: c100 m40 y0 k0 Dostęp do grafiki przez umieszczone we frontowej części drzwi. Grafika umieszczona na płycie zapewniającej równomierne oświetlenie całej powierzchni ekspozycji. PoniewaŜ grafika będzie zmieniana co 2-3 lata, musi być zapewniona moŝliwość jej wymiany i wklejenia nowej przez Zamawiającego. Element otwierany: drzwi o wymiarach 80x130cm. Drzwi wykonane jako aluminiowa rama o profilu wysokości 4-6cm. Profile uŝyte do ich konstrukcji powinny gwarantować odpowiednią sztywność drzwi umoŝliwiającą ich otwieranie. Przeszklenie z bezbarwnego przeźroczystego poliwęglanu litego o grubości 5mm powleczonego warstwą filtrującą UV. Wymiar powierzchni przeźroczystej widocznej z zewnątrz to min. 68x118cm, a max. 72x122 cm w zaleŝności od szerokości ramy. Połączenie PC z ramą i obwód ramy musi być zabezpieczony przeciwpyłowo i przeciwwilgociowo uszczelkami. Przyjęte rozwiązania muszą równieŝ gwarantować wentylację tablicy, tak aby zapobiegać parowaniu, które mogłoby się pojawiać na powierzchni przeszklenia tablicy. Rama otwierana bocznie, zawieszona na zawiasach gwarantujących właściwe przeniesienie jej cięŝaru, zamykanie na zamki z kluczem zagłębione poniŝej płaszczyzny czołowej, połoŝone w pionowym profilu, przeciwlegle do zawiasów. Zamki rozmieszczone w odległości nie większej niŝ 25% wysokości ramy od górnej i dolnej jej krawędzi, tak by gwarantowały właściwe zamknięcie drzwi. Fundament: betonowy o wymiarach 30x60x140cm, wykonywany na miejscu montaŝu z betonu klasy B25. Gotowa tablica nie powinna uwidaczniać nóŝek lub innych elementów łączących ją z fundamentem. MontaŜ: przygotować wykop (ręczny lub odwiert) na wymaganą głębokość (30cm) 30x60x140, osadzić tablicę, zalewać betonem B25, powierzchnię odtworzyć wg stanu pierwotnego (grunt, kostka brukowa itp.) usunąć nadmiar pozostałości po wykopie, uporządkować miejsce robót.

5 Drogowskazy Konstrukcja: Rura ocynkowana, malowana proszkowo na kolor RAL 5017, zamknięta w górnej części, o wymiarach: wysokość całkowita 386 cm, z czego 306 cm w części nadziemnej, średnica zewnętrzna 2. Tabliczki umieszczane na słupie od góry, pierwsza w odległości 5 cm od górnej krawędzi, kolejne poniŝej z zachowaniem odstępu o wielkości od 3cm do 5cm. Z uwagi na obowiązujące przepisy zachowana musi być odległość od poziomu nawierzchni (chodnika) do dolnej krawędzi najniŝszej tabliczki min. 220cm. Trójkątne skrzydła z blachy stalowej poniŝej poziomu gruntu, stabilizujące połoŝenie przy działaniu momentów obrotowych 4 szt. rozmieszczone co 90 stopni o bokach przyprostokątnych długości 20 cm (zgodnie z za łącznikiem rysunkowym). Tabliczki przytwierdzone do słupów w sposób umoŝliwiający ich łatwy montaŝ i demontaŝ. Wykorzystany system mocowania tabliczek do słupa musi być niewidoczny z zewnątrz, osłonięty elementami o przekroju kołowym, malowanymi proszkowo na kolor RAL 5017 umoŝliwiającymi zmianę liczby tabliczek i ich osadzanie w minimum czterech głównych kierunkach. RozłoŜenie tabliczek na poszczególne kierunki zostanie podane przed przystąpieniem do realizacji tematu. Istnieje moŝliwość przytwierdzania tabliczek za pomocą nierdzewnej taśmy stalowej typu bandimex lub równowaŝnej o szerokości 12,7 mm z uŝyciem zapinek zapewniających trwały zacisk przy osiągniętym naciągu. Jednak łączenia taśmą jak i sama taśma nie moŝe być widoczna z zewnątrz. Tabliczka informacyjna: wykonana z dwóch płatów blachy aluminiowej o grubości 1mm, o wymiarach 75x16,5 cm malowanych proszkowo na kolor biały RAL Płaty blachy wsunięte w ramkę o grubości blachy 2 mm ocynkowaną, malowaną proszkowo na kolor RAL Ramka powinna przylegać do tabliczek, a jej grubość w widoku pionowym i poziomym nie moŝe być większa niŝ 16 mm. Elementy graficzne: zgodne z dołączonym projektem, wyklejane na tabliczkach kryjącą folią ploterową w kolorze 049 (granat królewski) z palety Oracal 651 lub odpowiadającym. Gwarancja zachowania właściwości i koloru folii (odporność na nasłonecznienie i wilgoć) przez okres min. 3 lat. Treść poszczególnych tabliczek zgodna z załączonym projektem graficznym. MontaŜ słupka: - przygotować wykop (ręczny lub odwiert) na wymaganą głębokość (80cm), - otwór moŝna częściowo zagruzować, - słupek z przytwierdzoną kotwą osadzać na głębokość 80 cm, - zalewać betonem B35 lub równowaŝnym o średnicy min 30 cm, - powierzchnię odtworzyć wg stanu pierwotnego (grunt, kostka brukowa itp.) - usunąć nadmiar pozostałości po wykopie, - uporządkować miejsce robót.

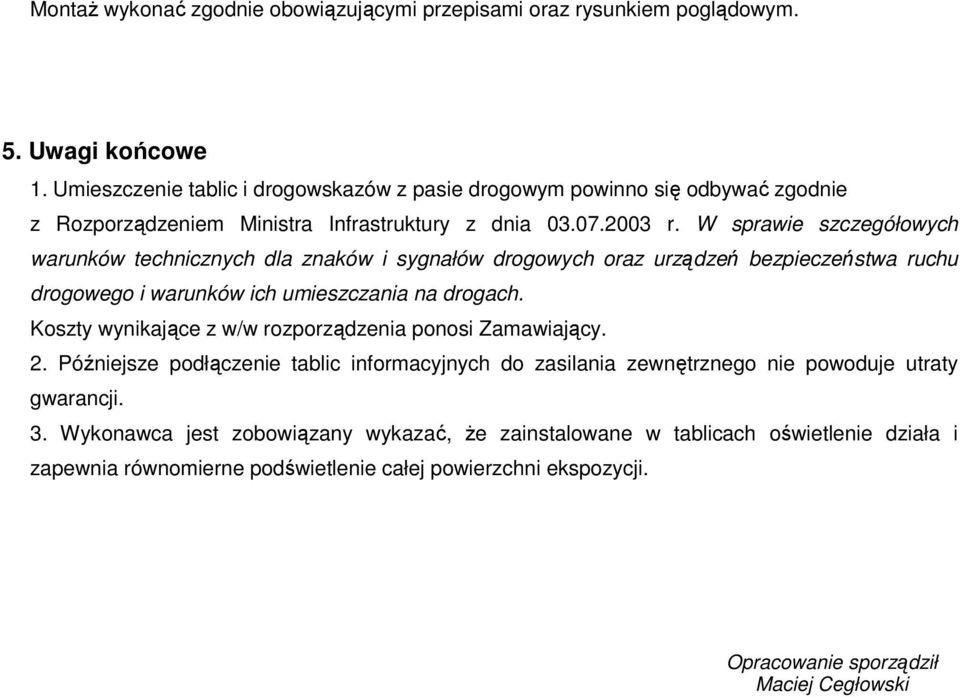

6 MontaŜ wykonać zgodnie obowiązującymi przepisami oraz rysunkiem poglądowym. 5. Uwagi końcowe 1. Umieszczenie tablic i drogowskazów z pasie drogowym powinno się odbywać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. W sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach. Koszty wynikające z w/w rozporządzenia ponosi Zamawiający. 2. Późniejsze podłączenie tablic informacyjnych do zasilania zewnętrznego nie powoduje utraty gwarancji. 3. Wykonawca jest zobowiązany wykazać, Ŝe zainstalowane w tablicach oświetlenie działa i zapewnia równomierne podświetlenie całej powierzchni ekspozycji. Opracowanie sporządził Maciej Cegłowski
