Wykonanie projektu remontu posadzki na rampie załadowczej przy magazynie soli w budynku Warzelni.

Transkrypt

1 Pracownia Architektury Opaliński Wrocławska 14/ Kraków tel Wykonanie projektu remontu posadzki na rampie załadowczej przy magazynie soli w budynku Warzelni. Inwestor: Kopalnia Soli Wieliczka Spółka Akcyjna Adres: Wieliczka, Park Kingi 1 etap p. wykonawczy branża architektura data Numer projektu W/02/2017 Niżej wymienieni projektanci i sprawdzający uznają niniejszy projekt za uzgodniony międzybranżowo oraz oświadczają, że został on sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. projektant Numer UPR. Data, podpis arch. Witold Opaliński MPOIA 033/2007

2 Spis zawartości Oświadczenie głównego projektanta Kopie uprawnień i przynależności do izb zawodowej Projekt architektoniczno-budowlany Symbol strony

3 Oświadczenie Na podstawie art.20 punkt 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane ( jednolity tekst Dz.U. z 2003r. Nr 207, poz.2016 z późn. Zmianami ) oświadczamy, że projekt budowlany dla inwestycji : Wykonanie projektu remontu posadzki na rampie załadowczej przy magazynie soli w budynku Warzelni. został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Główny projektant mgr inż. arch. WITOLD OPALIŃSKI MPOIA/033/2007

4 Część opisowa Podstawa opracowania 1. Zlecenie inwestora 2. Ustalenie zakresu i programu z inwestorem 3. Inwentaryzacja obiektu i wizja lokalna na obiekcie 4. Ustawa z dnia Prawo budowlane 5. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690, z późn. zm.) 6. Rozporządzenie Ministra SW i A z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych (Dz. U. nr 109, poz. 719). 7. Rozporządzenie Ministra SW i A z dnia w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz ze zm.). 8. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. nr 0, poz. 462). 9. Standardy, normy, normatywy i zasady sztuki budowlanej. Dane ogólne INWESTOR: Kopalnia Soli Wieliczka S.A JEDNOSTKA PROJEKTOWA: PRACOWNIA ARCHITEKTURY OPALIŃSKI Uwagi do opracowania Niniejsze prace mają charakter bieżącej konserwacji w rozumieniu prawa budowlanego

5 Spis treści : 1. Przedmiot inwestycji wraz z zakresem 2. Istniejący stan Część rysunkowa Nr Tytuł rysunku A01 SYTUACJA 1:1000 A02 RZUT 1:100 A03 ELEWACJE 1:100

6 Projekt 1. Przedmiot inwestycji Przedmiotem inwestycji jest remont rampy przy budynku Warzelni w wybranym zakresie. Podstawowe prace podzielono na 3 grupy oznaczano je za pomocą kolorów. - niebieski - ROBOTY BUDOWLANE POLEGAJĄCE NA REMONCIE IST. ELEMENTÓW BEZ ICH WYMIANY NA NOWE - zielony - ROBOTY REMONTOWE W ZAKRESIE REPERACJI POPRZEDZONYCH PRACAMI PRZYGOTOWAWCZYMI JAK WYMIANA PODŁOŻA NP. TYNKI LUB POSADZKI - czerwony -ELEMENTY PODLEGAJĄCE WYMIANIE LUB NOWE ELEMENTY Zakres szczegółowy prac oznaczano na rysunkach numerami zgodnie z tabelą lp zakres ilość 01 Frezowanie ist. Posadzki betonowej na rampie do oczyszczenia i wyrównania powierzchni około 1-2 cm. 150mkw Wyrównanie podłoża nową warstwą betonową wraz z podkładem szczepnym i położenie nowej warstwy ochronnej Deckshield ID kolor jasny szary na całej długości rampy i schodów betonowych przy rampie - załączono kartę katalogową. Przy ścianach wprowadzenie łączenia trwale plastycznego w tech. Dostawcy lub w tech. Sika 02 W miejscu dylatacji płyty, wprowadzenie dylatacji posadzki, nacięcie mechaniczne posadzki wraz z wprowadzenie fugi trwale plastycznej na styku posadzek w tech. Dostawcy tj. Deckshield 03 Wymiana ist. Kątownika na zakończeniu rampy na kątownik stalowy ze stali nierdzewnej 50/50/5 mm mocowanym mechanicznie do żelbetu, naprawa betonu na rampie (spoinowanie, kotwienie, ) malowanie i naprawa czoła rampy ( z odtworzeniem spodu okapu należy oczyścić odspajający się beton, zabezpieczyć zbrojenie i metodą naprawczą odtworzyć beton. Czoło rampy w wykończeniu betonowym 04 Czoło rampy wyczyścić i pomalować preparatem zabezpieczającym beton. 05 Wymiana koryta odwadniającego na rampie na odwodnienie techniczne ACO, krata pvc lub nierdzewna odporna na działanie soli 7 szt. Po 220cm Dł. 50mb. 40 mkw 700cm.

7 06 Malowanie oznaczeń pionowych na rampie 3 szt. Pasy czarnożółte 07 Montaż obrzeża betonowego na początku rampy przy zieleńcu, wprowadzenie fugi trwale plastycznej przy krawężniku. 2,6 mb. 08 Montaż progu ze stali nierdzewnej odcinającego posadzkę rampy od pomieszczenia pod schodami w miejscu osadzenia kraty wejściowej 09 Montaż odwodnienia liniowego z podłączeniem do wpustu ulicznego wraz z montażem rurki nierdzewnej łączącej dwa poziomy ACO wraz z nacięciem asfaltu w drodze i osadzeniem koryta ACO krata pvc lub nierdzewna odporna na działanie soli 1,5 m. 9,0 mb.

8

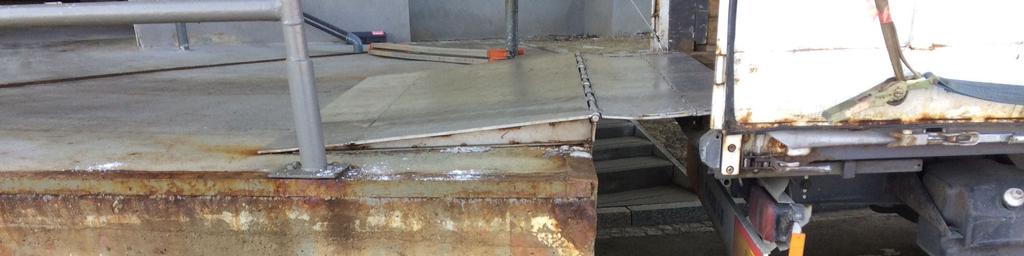

9 2. Istniejący stan do projektowanego zakresu z dok. Fotograficzną Widok na posadzkę rampy i dylatacje oraz kątownik stalowy Kątownik do demontażu i osadzenia jako nierdzewny, reperacja okapnika rampy

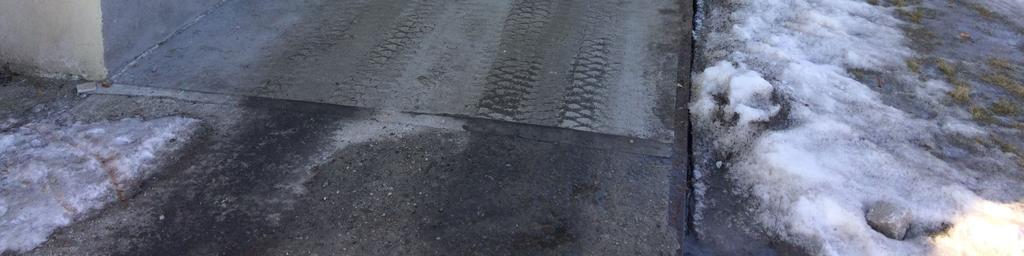

10 Ubytki betonu na okapie rampy Widok rampy

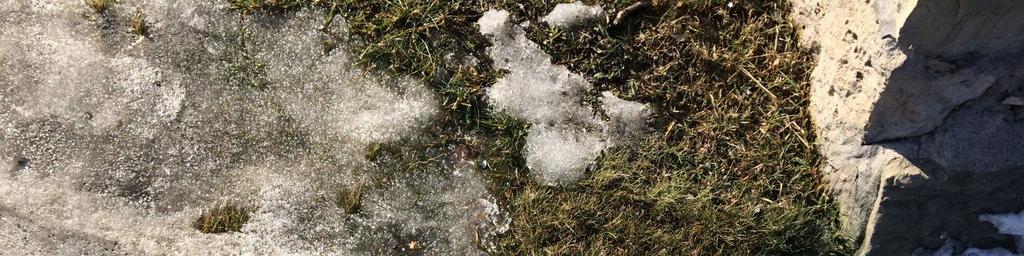

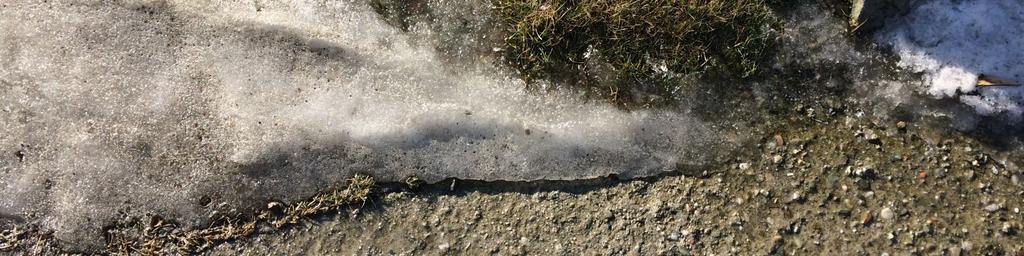

11 Styk posadzki rampy z zielenią Widok dylatacji konstrukcyjnej, brak dylatacji posadzki

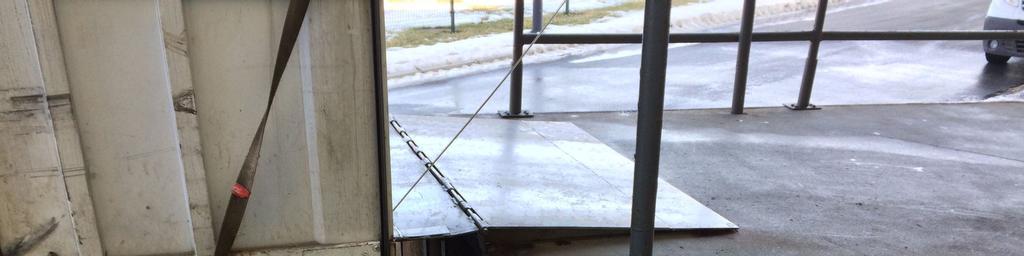

12 Widok czoła rampy z oznaczeniem malowania Widok korytka odwadniającego

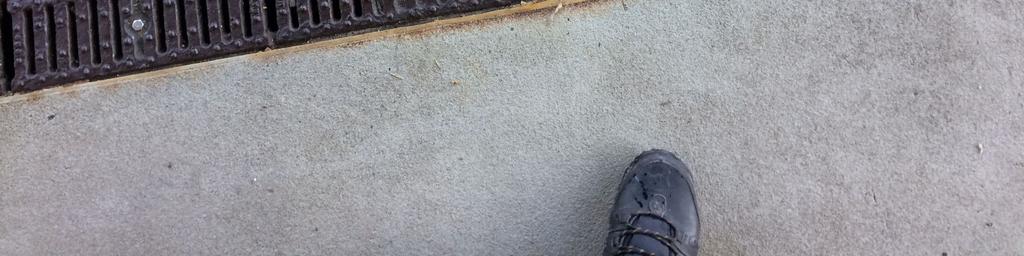

13 Koryto do wymiany Malowanie oznaczenia przy schodach arch. Witold Opaliński
