PROJEKT BUDOWLANY REMONT STACJI KONTROLI POJAZDÓW W SIEDZIBIE MZK W ŻYWCU NA OKRĘGOWĄ STACJĘ KONTROLI POJAZDÓW INWESTOR LOKALIZACJA

Transkrypt

1 PROJEKT BUDOWLANY PROJEKT BUDOWLANY Temat: REMONT STACJI KONTROLI POJAZDÓW W SIEDZIBIE MZK W ŻYWCU NA OKRĘGOWĄ STACJĘ KONTROLI POJAZDÓW INWESTOR Miejski Zakład Komunikacyjny w Żywcu Spółka z o.o. LOKALIZACJA Żywiec Al. Wolności 24 JEDNOSTKA PROJEKTOWA Zakład Usług Budowlanych Projektowanie i Nadzór Inwestycji Bogdan Krawczyk Ul. Jodłowa Żywiec OPRACOWAŁ: Imię i nazwisko: Bogdan Krawczyk KONSTRUKTOR: Imię i nazwisko: mgr inż. Bogdan Krawczyk Nr upr.: 78/81/B-B

2 PROJEKT BUDOWLANY NINIEJSZE OPRACOWANIE STANOWI DZIEŁO AUTORSKIE I PODLEGA OCHRONIE ZGODNIE Z USTAWĄ 83 Z DNIA O PRAWIE AUTORSKIM I PRAWACH POKREWNYCH

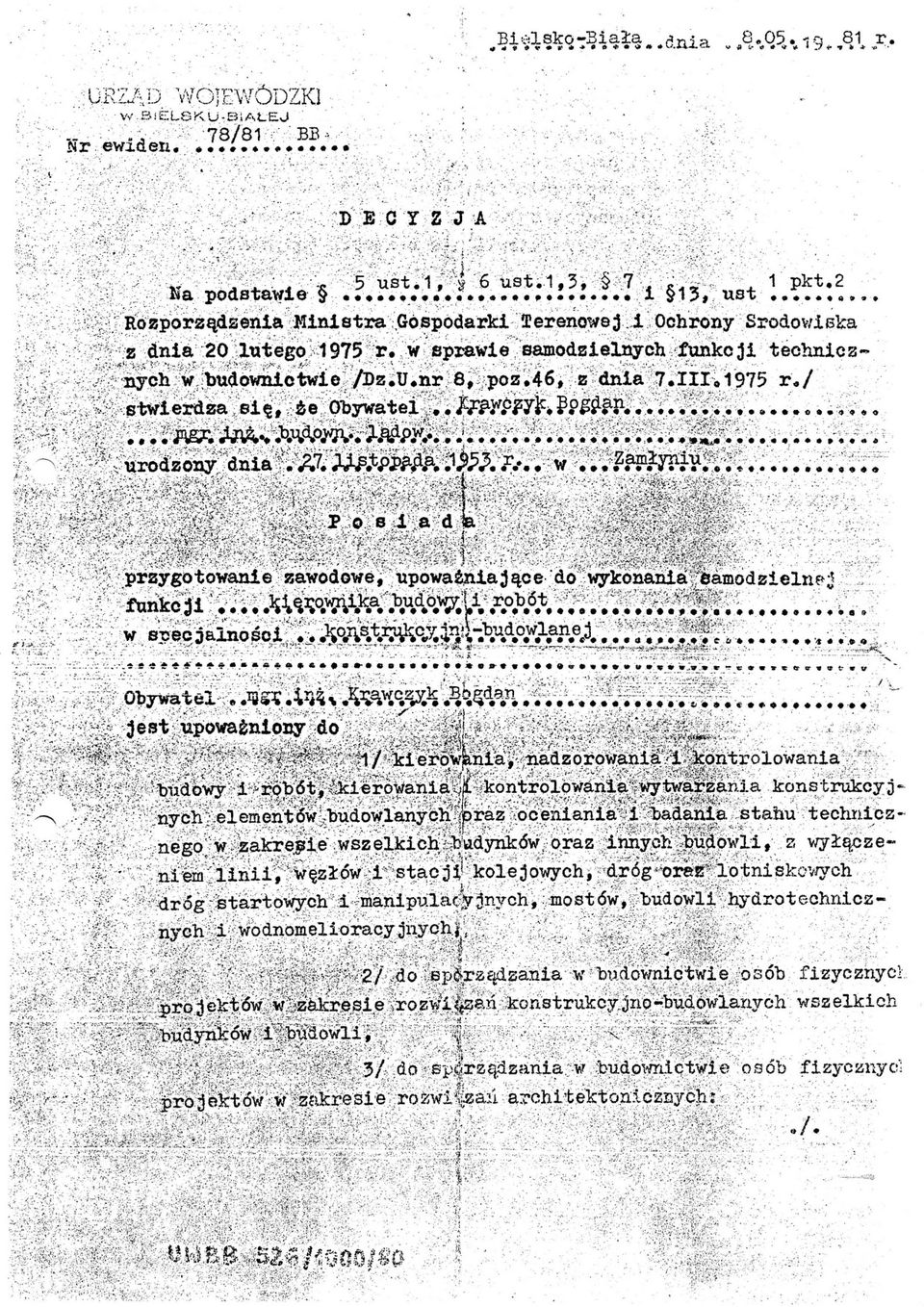

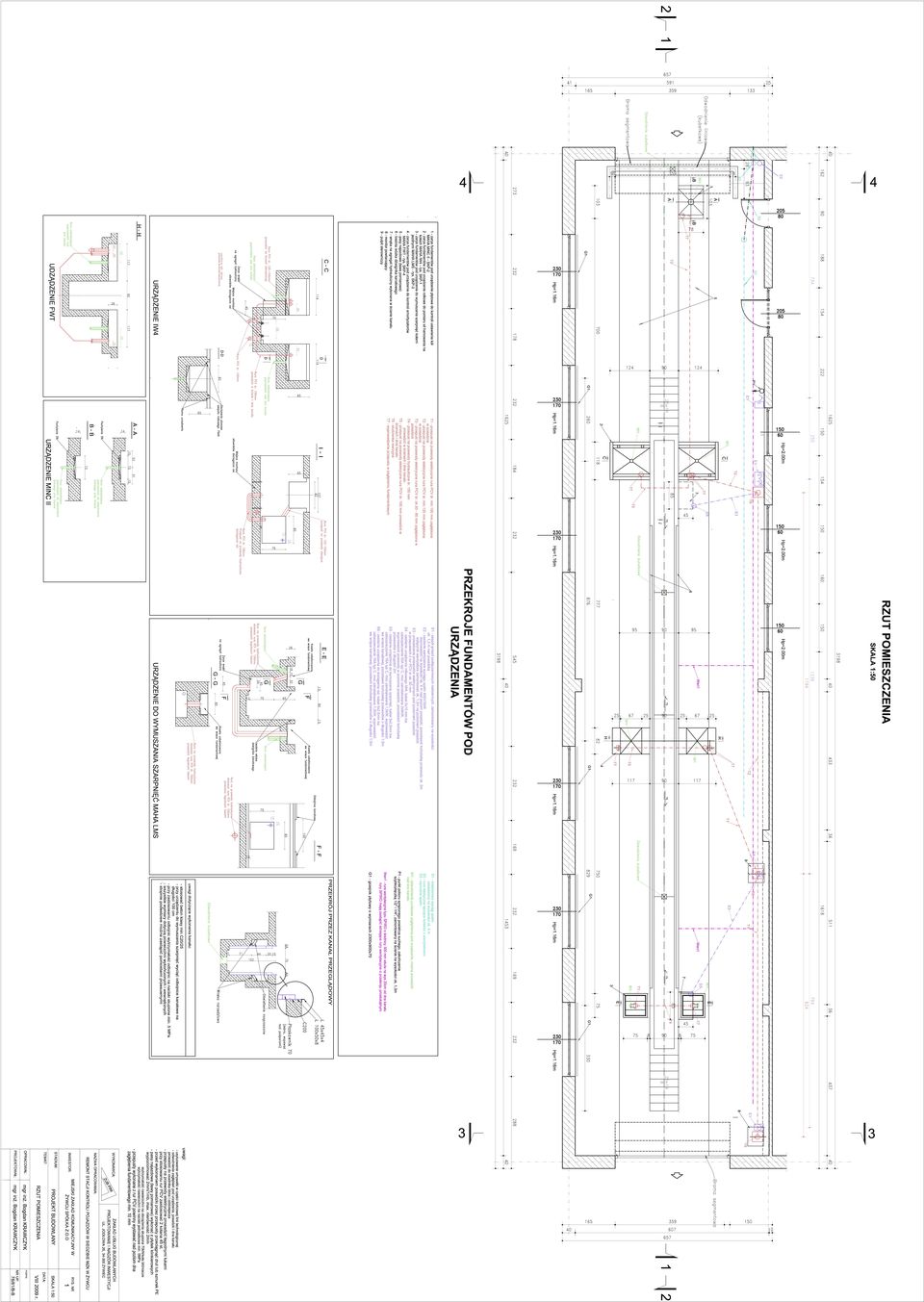

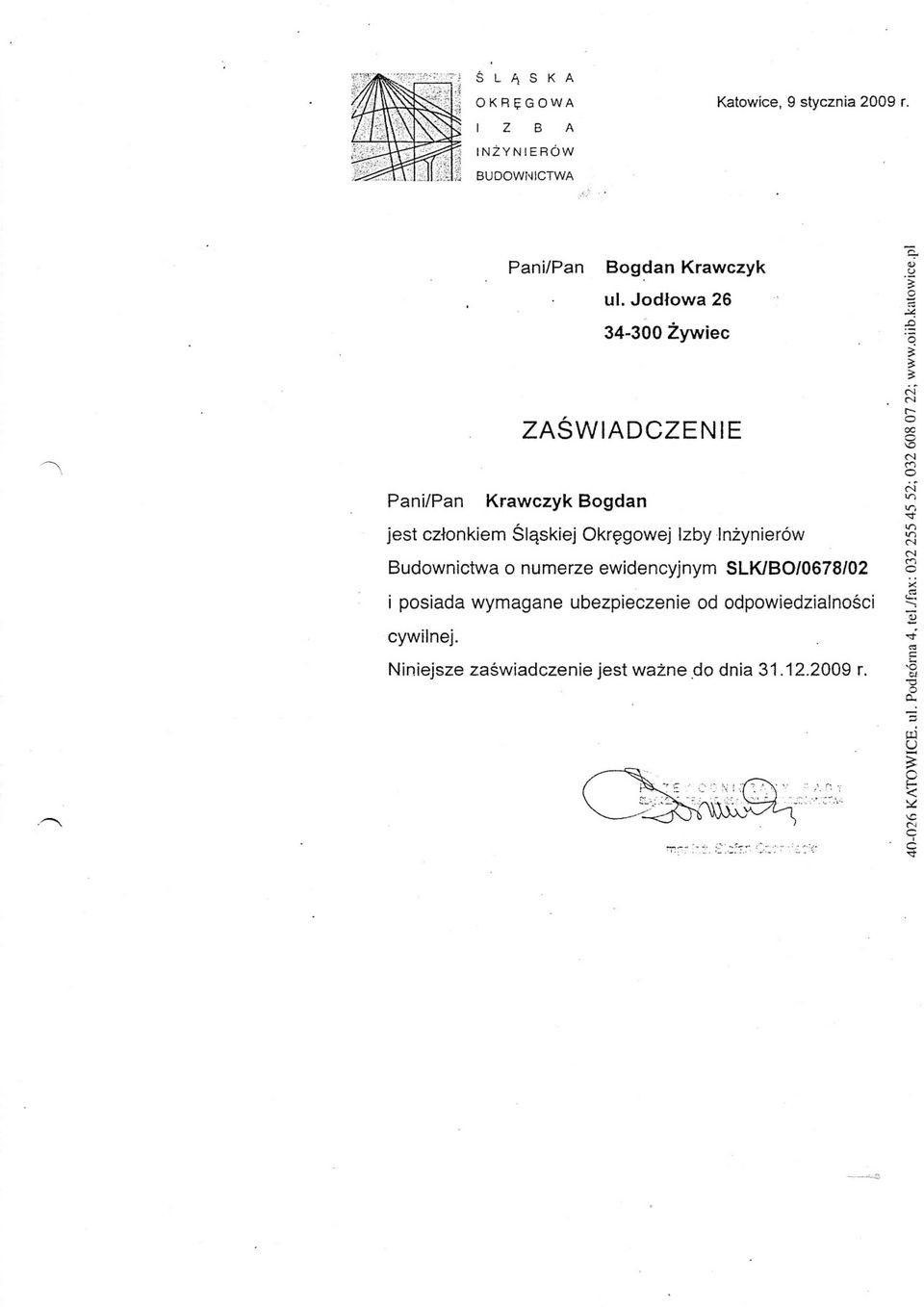

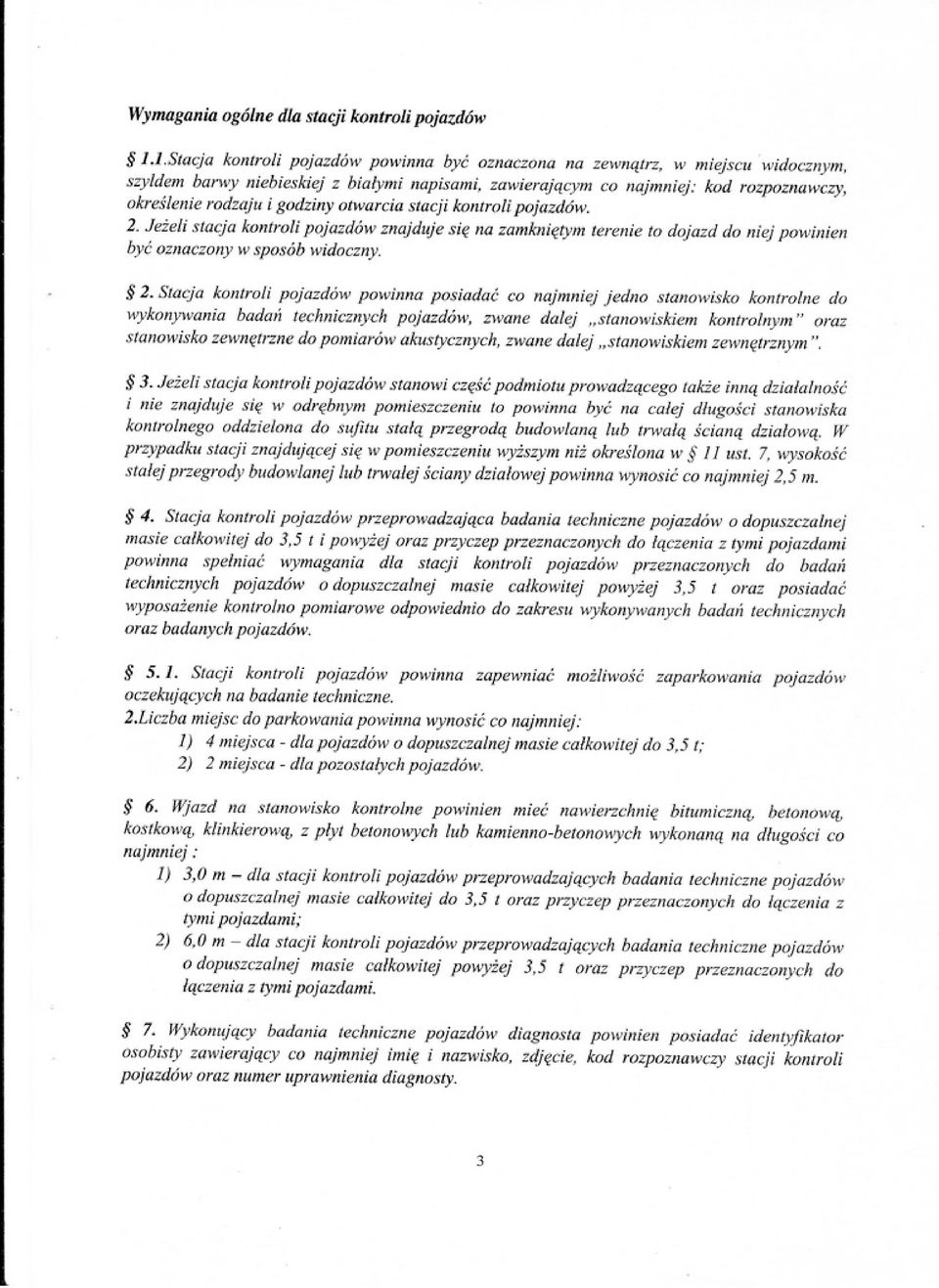

3 PROJEKT BUDOWLANY SPIS TREŚCI CZĘŚĆ OPISOWA 1. Dane ogólne 2. Podstawa opracowania 3. Zakres opracowania 4. Charakterystyka budynku 5. Przedmiot prac 6. Rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji technicznych 7. Dane techniczne obiektu charakteryzujące jego wpływ na środowisko, zdrowie ludzi i obiekty sąsiednie CZĘŚĆ RYSUNKOWA 1. Rzut pomieszczenia z wybranymi przekrojami 2. Rzuty płaszczyzn ścian i posadzek 3. Stalowa konstrukcja nośna pod podnośnik ZAŁĄCZNIKI 1. Ksero uprawnień budowalnych 2. Zaświadczenie przynależności do izby Inżynierów 3. Oświadczenie projektanta 4. Szczegółowe wymagania dotyczące wykonania kanału diagnostycznego.

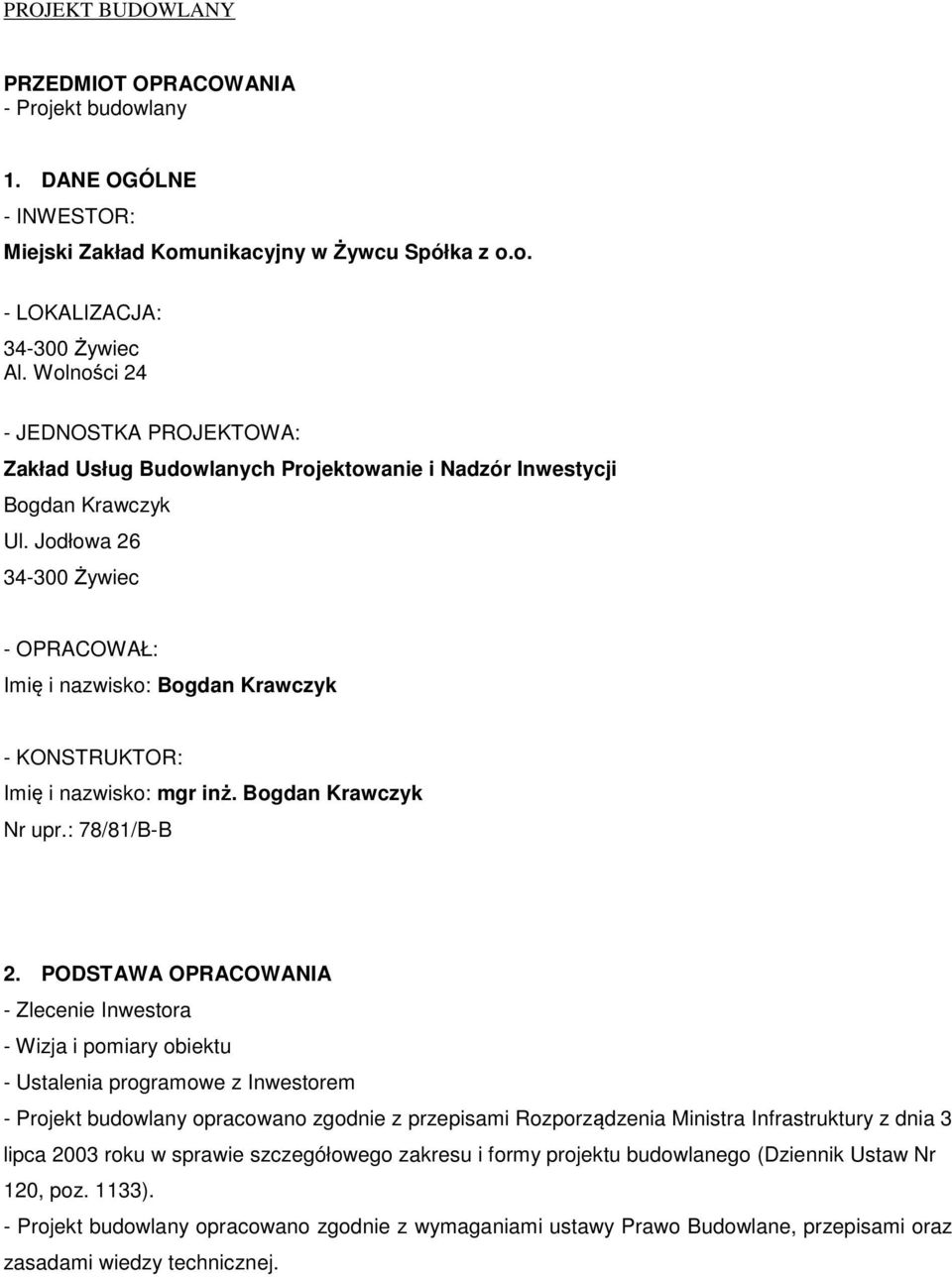

4 PROJEKT BUDOWLANY PRZEDMIOT OPRACOWANIA - Projekt budowlany 1. DANE OGÓLNE - INWESTOR: Miejski Zakład Komunikacyjny w Żywcu Spółka z o.o. - LOKALIZACJA: Żywiec Al. Wolności 24 - JEDNOSTKA PROJEKTOWA: Zakład Usług Budowlanych Projektowanie i Nadzór Inwestycji Bogdan Krawczyk Ul. Jodłowa Żywiec - OPRACOWAŁ: Imię i nazwisko: Bogdan Krawczyk - KONSTRUKTOR: Imię i nazwisko: mgr inż. Bogdan Krawczyk Nr upr.: 78/81/B-B 2. PODSTAWA OPRACOWANIA - Zlecenie Inwestora - Wizja i pomiary obiektu - Ustalenia programowe z Inwestorem - Projekt budowlany opracowano zgodnie z przepisami Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dziennik Ustaw Nr 120, poz. 1133). - Projekt budowlany opracowano zgodnie z wymaganiami ustawy Prawo Budowlane, przepisami oraz zasadami wiedzy technicznej.

5 PROJEKT BUDOWLANY 3. ZAKRES OPRACOWANIA - Projekt budowlany 4. CHARAKTERYSTYKA BUDYNKU - Projektowana część budynku specjalistycznego, przeznaczonego kontroli pojazdów, jest jednokondygnacyjny, niepodpiwniczony, kryty dachem płaskim. Budynek zaprojektowano w architekturze pasującej do otaczających zabudowań. 5. PRZEDMIOT PRAC - Modernizacji podlega wnętrze budynku stacji diagnostycznej MZK w Żywcu. Prace remontowe polegające na: - usunięciu istniejących urządzeń diagnostycznych, - przygotowaniu fundamentów pod nowe urządzenia diagnostyczne wg załączonych rysunków, - wkuciu odpowiednich przewodów oraz rur łączących urządzenia, oraz do wentylacji, - wykonaniu odwodnienia liniowego przy wjeździe na kanał wg załączonych rysunków, - przygotowanie wnętrza kanału wg załączonych rysunków, - wyrównaniu wylewek pod ławy pomiarowe oraz w reszcie pomieszczenia, - zerwaniu istniejących płytek oraz wypłytkowaniu na nowo wg załączonych rysunków, - odmalowaniu pozostałych powierzchni ścian i sufitu, - wymianie istniejących grzejników na płytowe wg załączonych rysunków,, w celu dostosowania budynku do norm i standardów obowiązujących w budownictwie. Wykonanie modernizacji poprawi estetykę i przyniesie znaczne oszczędności w kosztach eksploatacyjnych. Szczegółowe wymagania dotyczące kanału diagnostycznego zawarte w załączniku. 6. ROZWIĄZANIA I SPOSÓB FUNKCJONOWANIA ZASADNICZYCH URZĄDZEŃ INSTALACJI TECHNICZNYCH: - Brak ingerencji w istniejące instalacje techniczne 7. DANE TECHNICZNE OBIEKTU CHARAKTERYZUJĄCE JEGO WPŁYW NA ŚRODOWISKO, ZDROWIE LUDZI I OBIEKTY SĄSIEDNIE - Dla założonego programu użytkowego (projektowanych zmian), nie występuje związana z eksploatacją budynku emisja hałasu, wibracji i promieniowania w tym jonizującego jak również nie powstaje pole elektromagnetyczne czy inne zakłócenia. - Charakter, program użytkowy i wielkość budynku oraz sposób jego posadowienia nie wpływa negatywnie na istniejący drzewostan, powierzchnię ziemi, glebę oraz wody powierzchniowe i podziemne. - Projektowana modernizacja nie będzie miała wpływu na środowisko naturalne oraz okoliczne otoczenie..... (opracował)

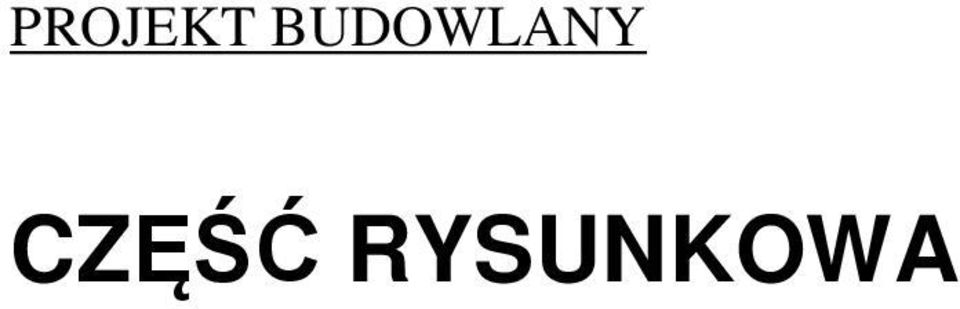

6 PROJEKT BUDOWLANY CZĘŚĆ RYSUNKOWA

7

8

9 Ele m e nt Długość [cm ] Ilość [szt] C L 100x50x L 45x 45x RK 70x70x P ŁASKOW NIK 70x8 17,5 18

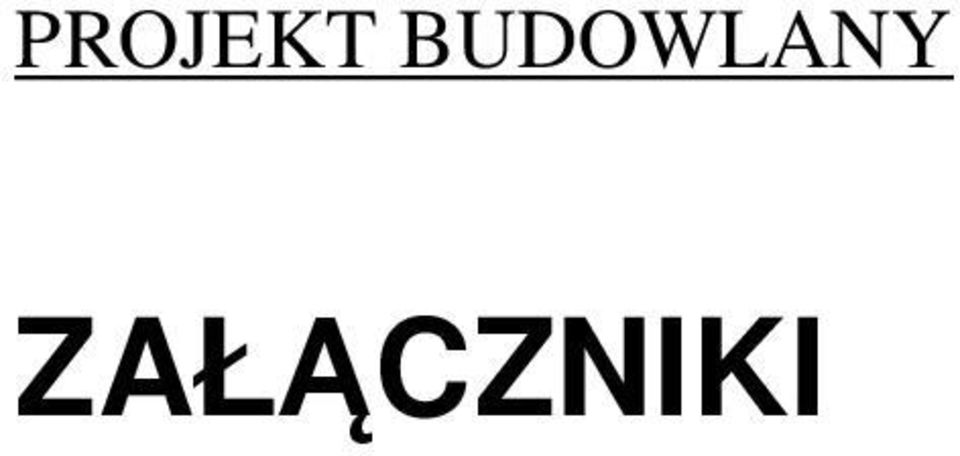

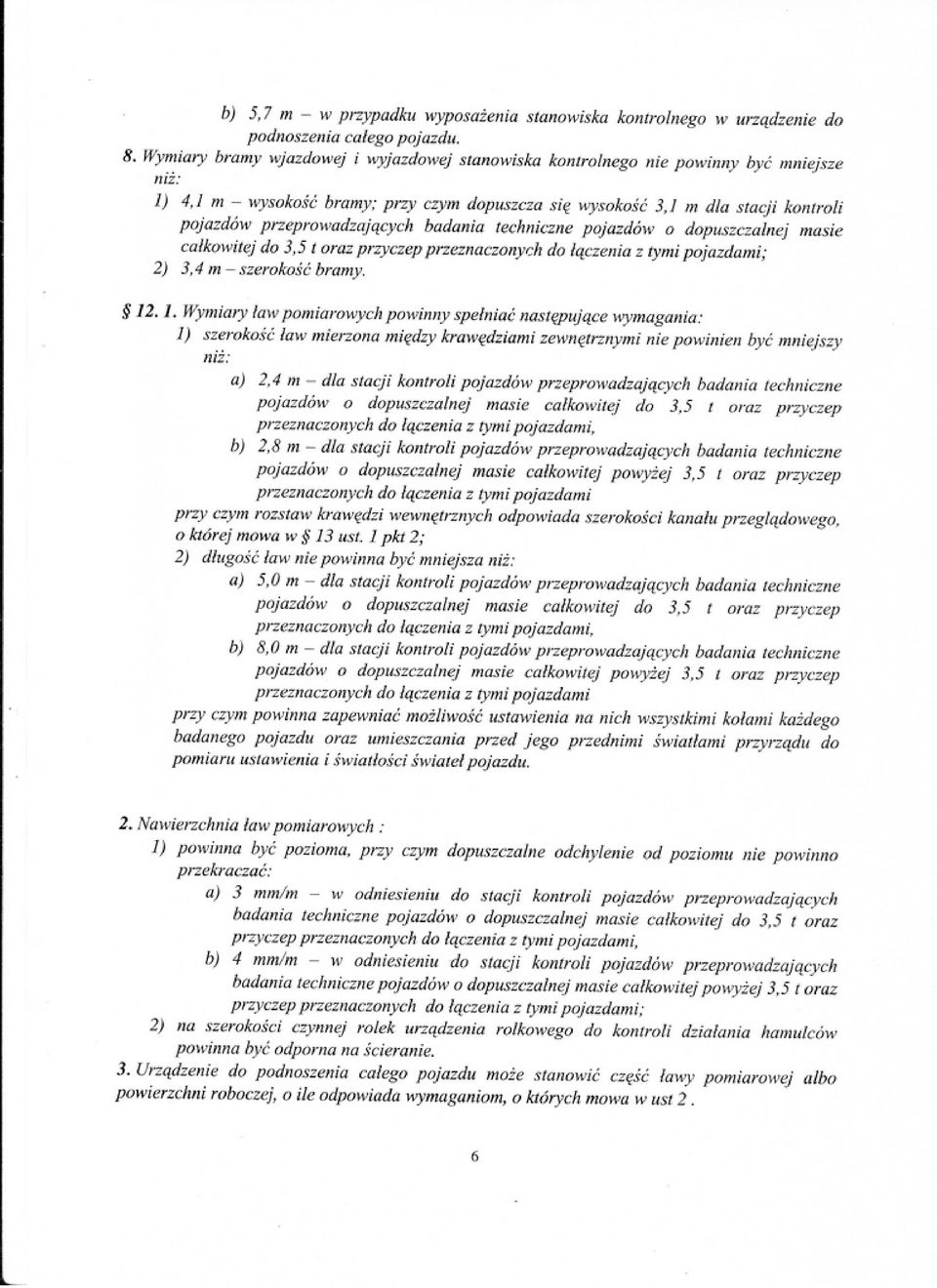

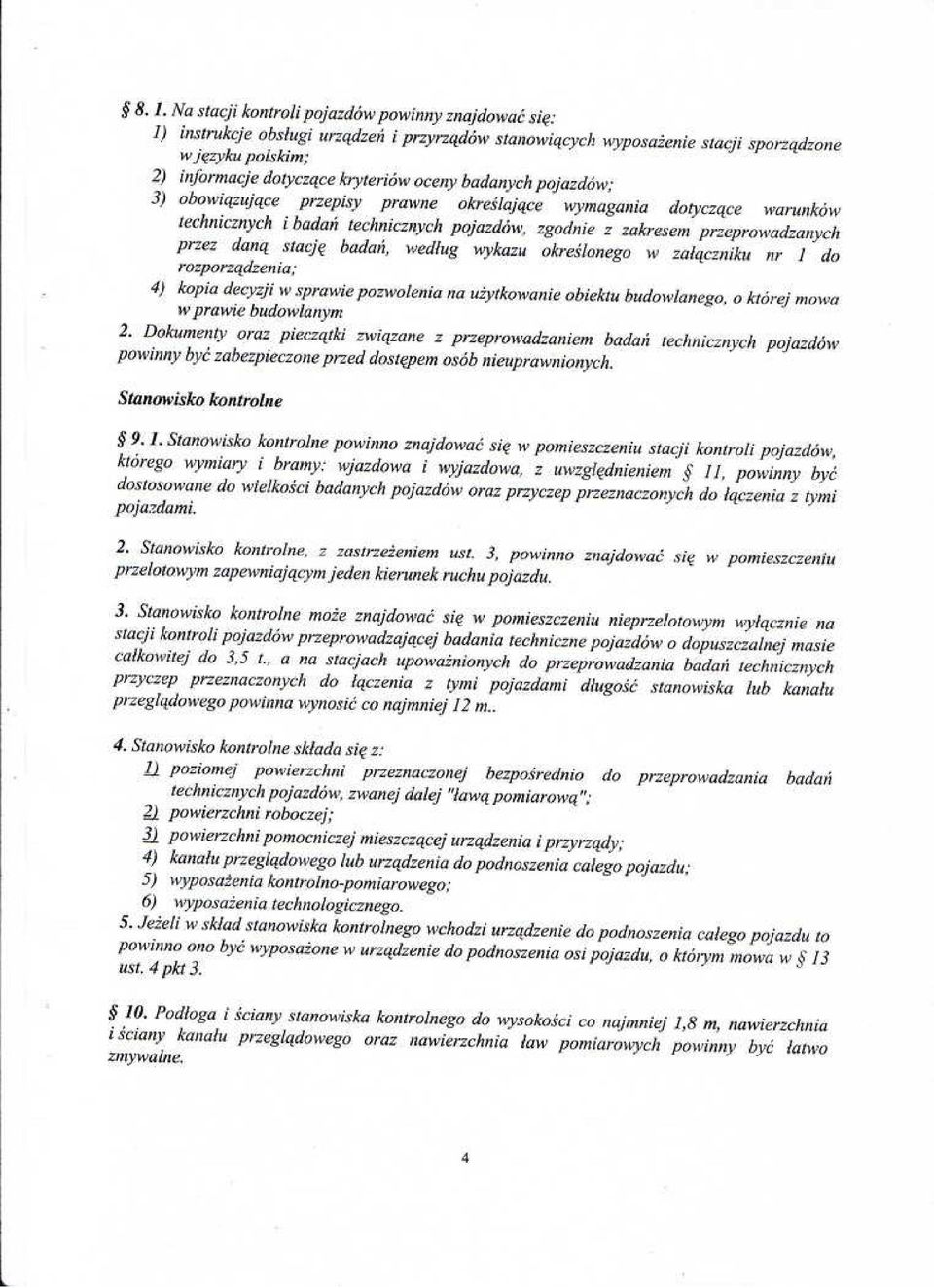

10 PROJEKT BUDOWLANY ZAŁĄCZNIKI

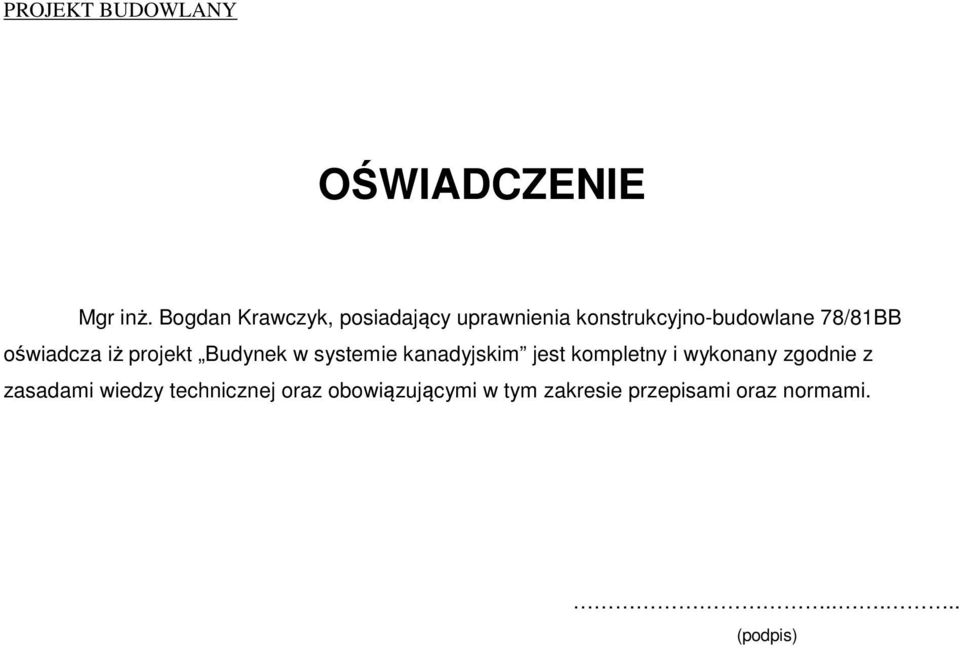

11 PROJEKT BUDOWLANY OŚWIADCZENIE Mgr inż. Bogdan Krawczyk, posiadający uprawnienia konstrukcyjno-budowlane 78/81BB oświadcza iż projekt Budynek w systemie kanadyjskim jest kompletny i wykonany zgodnie z zasadami wiedzy technicznej oraz obowiązującymi w tym zakresie przepisami oraz normami (podpis)
